Фундамент здания сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

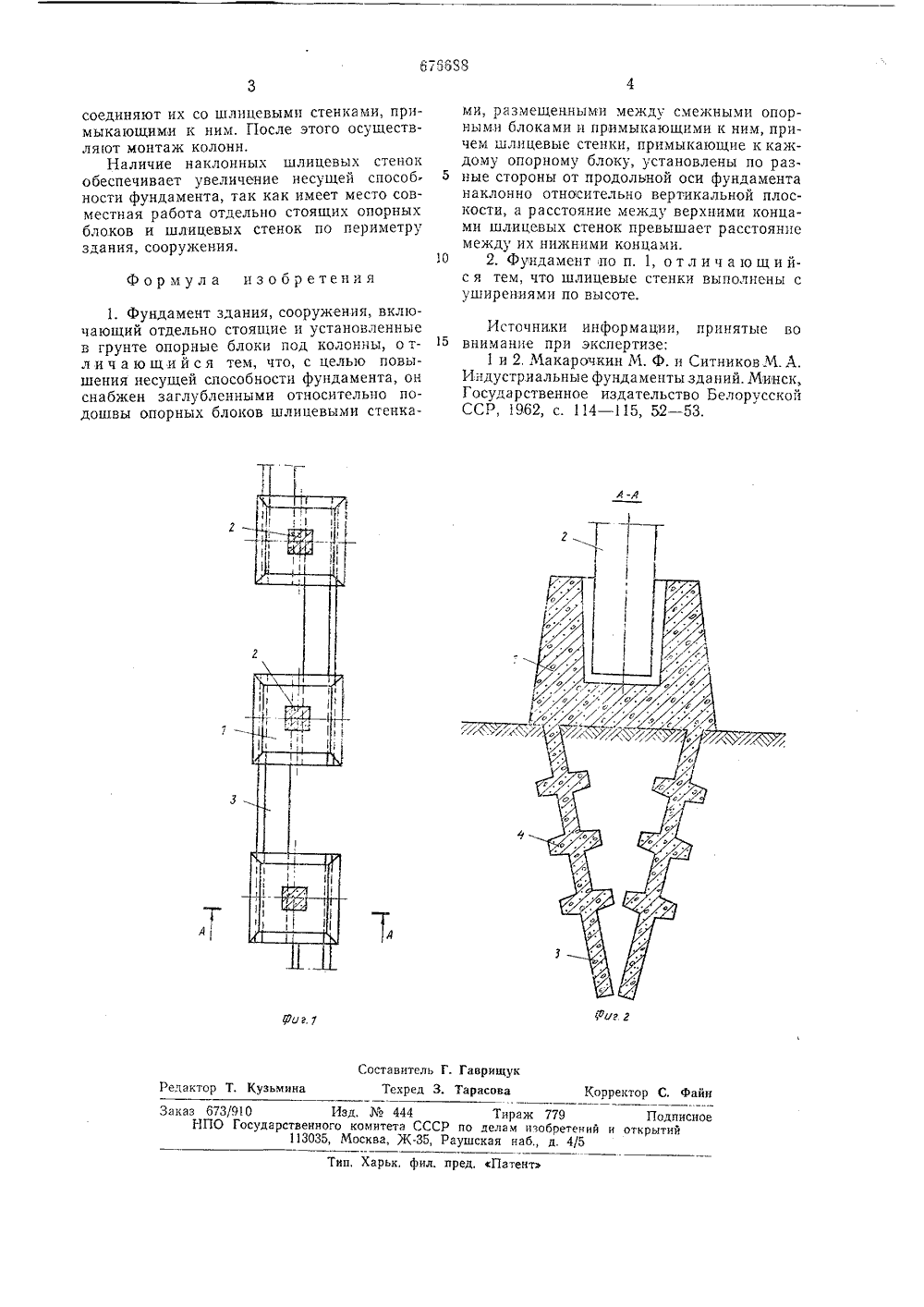

Союз Советских Социалистических Республик(45) Дата опубликования описания 02.08.79(51) М,Кл. Е,02 0 27(10 Государстееннмй комитет по лелем изобретений и открытий(71) Заявитель Центральный научно-исследовательский и проектнотехнологический институт механизации и электрификации животноводства Южной зоны СССР(54) ФУНДАМЕНТ ЗДАНИЯ, СООРУЖЕНИЯ Изобретение относится к строительству и касается возведения фундаментов различных зданий, сооружений,Известен фундамент здания, сооружения, выполненный из блоков, размещенных по всему периметру здания Ц.Возведение такого фундамента требует большого расхода материалов и большого объема земляных работ,Наиболее близким к изобретению является фундамент здания, сооружения, включающий отдельно стоящие и установленные в грунте опорные блоки под колонны 2.Каждый из отдельно стоящих блоков передает на грунт нагрузку самостоятельно и не связан при этом совместной работой с другими опорными блоками, что снижает несущую способность фундамента.Цель изобретения - повышение несущей способности фундамента.Это достигается тем, что фундамент здания, сооружения, включающий отдельно стоящие и установлейные в грунте опорные блоки под колонны, снабжен заглубленными относительно подошвы опорных блоков шлицевыми стенками, размещенными между смежными опорными блоками и примыкающими к ним, причем шлицевые стенки, примыкающие к каждому опорному блоку, установлены по разные стороны от продольной оси фундамента наклонно относительно вертикалвной плоскости, а расстояние между верхними концами шлицевых стенок превышает расстояние между их нижними концами. При этом шлицевые стенки могут быть выполнены с уширеннямп по высоте.На фиг, 1 изображен описываемый фундамент, план; на фиг. 2 - разрез А - А на 10 фиг,1,Фундамент состоит из отдельно стоящихопорных блоков 1 под колонны 2. Между опорными блоками размещены шлицевыестенки 3, выполненные с уширениямп 4 по высоте. Шлицевые стенки 8, примыкающие к каждому опорному блоку 1, размещены по разные стороны от продольной оси фундамента и установлены наклонно относительно вертикальной плоскости. Обращенные к 20 опорным блокам 1 концы шлицевых стенокразведены, а удаленные от них - сведены.Выполняют фундамент следующим образом.В грунте с помощью экскаватора, обору С дованного фрезами, устраивают наклонныешлпцы. в которых с помощью горизонтальных фрез образуют уширения. В образованные таким образом шлицы укладывают арматуру и бетонный раствор. Между шлицаз 0 ми размещают опорные бетонные блоки и675658 ми, размещенными между смежными опорными блоками и примыкающими к ним, причем шлицевые стенки, примыкающие к каждому опорному блоку, установлены по раз ные стороны от продольной оси фундаментанаклонно относительно вертикальной плоскости, а расстояние между верхними концами шлицевых стенок превышает расстояние между их нижними концами.10 2. Фундамент по п. 1, отлич а ющийс я тем, что шлицевые стенки выполнены с уширениями по высоте. соединяют их со шлицевыми стенками, примыкающими к ним. После этого осуществляют монтаж колонн.Наличие наклонных шлицевых стенок обеспечивает увеличение несущей способности фундамента, так как имеет место совместная работа отдельно стоящих опорных блоков и шлицевых стенок по периметру здания, сооружения. 1, Фундамент здания, сооружения, вкл 1 очающий отдельно стоящие и установленные в грунте опорные блоки под колонны, о тличающийся тем, что, с целью повышения несущей способности фундамента, он снабжен заглубленными относительно подошвы опорных блоков шлицевыми стенкаИсточники информации, принятые во15 внимание при экспертизе:1 и 2. Макарочкин М. Ф. и СитниковМ.Л.Индустриальные фундаменты зданий. Мииск,Государственное издательство БелорусскойССР, 1962, с. 114 - 115, 52 - 53. а Я тавитель Г. ГаврищукТехред 3. Тарасова Корректор С, файн Реда кт зьм аз 573/910 Иад, Мо 444 НПО Государственного комитета ССС 113035, Москва, Ж,, Харьк. Фил. пред. Патент Формула изобретения Тираж 779 Под по делам изобретений и открыти ушская наб., д. 4/5
СмотретьЗаявка
2583743, 20.02.1978
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ ЖИВОТНОВОДСТВА ЮЖНОЙ ЗОНЫ СССР
РЕДЬКИН ВИКТОР ИВАНОВИЧ, ТЕТИОР АЛЕКСАНДР НИКАНОРОВИЧ, МОРГУН ЭДУАРД МИХАЙЛОВИЧ
МПК / Метки
МПК: E02D 27/10
Метки: здания, сооружения, фундамент
Опубликовано: 30.07.1979
Код ссылки
<a href="https://patents.su/2-676688-fundament-zdaniya-sooruzheniya.html" target="_blank" rel="follow" title="База патентов СССР">Фундамент здания сооружения</a>
Способ возведения фундамента малоэтажных зданий, сооружений
Номер патента: 604907
Опубликовано: 30.04.1978
Автор: Романенко
МПК: E02D 27/34
Метки: возведения, зданий, малоэтажных, сооружений, фундамента
...закрепления крупноскелетного материала части подсыпки над гидроизоляционным материалом. При этом после укладки гидроизоляцнонного материала над ним с зазором могут размещать арматуру.На чертеже показан фундамент на подсып ке, возведенный предлагаемым способом, поперечное сечение.На спланированной поверхности грунта 1укладывают слоями в 30 - 40 см тсрупноскелетный материал подсыпки 2 и уплотняют катками. Укладку производят до отметки уровня подошвы 3 фундамента 4. Затем на этой отметке размещают гидроизоляционный материал 5 по периметру здания, сооружения (на чертеже не показано), снова послойно укладывают крупноскелетный материал остальной части 6 подсыпки до отметки обреза 7 фундамента. После устройства подсыпки искусственно...
Фундамент сейсмостойкого здания, сооружения
Номер патента: 806816
Опубликовано: 23.02.1981
Автор: Толеубаев
МПК: E02D 27/34
Метки: здания, сейсмостойкого, сооружения, фундамент
...балки 8, причем ограждающие блоки 6 размещены ка. плите 2 параллельно опорному элемен. ту 3 с заэсром 9 относительно его боковых стенок 10; комиенсатары 7 размещены в зазоре 9 и обьедикены между. собой посредством упругих балок 8, про пушенщас через тело опорного элемента 3, а плита 2 выполнена иэ расположенных друг над другом криволинейных упругих слоев, соединенных между собой посредством пластин 11, пронизывающих упругие слои и в направлении, перпендикулярном подошве 12 плиты 2. Пластины .11 могут быть выполнены в виде свай и заглубдены в грунт основания 1, а также в тедо ограждающих блоков 6.Для предотвращенкя смещения опорного элемекга 3 относительно плиты 2 устанавливают упругий стержек в виде сваи 13; опорный элемент 3 может...
Фундамент сейсмостойкого здания, сооружения
Номер патента: 1715989
Опубликовано: 28.02.1992
Авторы: Беродзе, Кранцфельд
МПК: E02D 27/34
Метки: здания, сейсмостойкого, сооружения, фундамент
...связанный с грунтом 8, в котором распространяются сейсмические волны, Подвижка нижнего блока 2 вместе с грунтом вызывает горизонтальную сейсмическую силу, действующую на конструкционно связанные здание, сооружение 4 и верхний блок 3. При этом упругий слой 1, выполняя функции виброизолятора-амортизатора, снижает эту силу, а вследствие его криволинейности нижний блок 2 служит упором для верхнего блока 3, что повышает сейсмостойкость здания, сооружения 4. Однако часть упругого слоя 1, расположенная в центральной части фундаментного массива, воспринимает, практически почти всю вертикальную нагрузку от здания, сооружения 4 и верхнего блока 3, в связи с чем подвергается более интенсивному старению, а его замена невозможна. В случае...
Фундамент сейсмостойкого здания, сооружения
Номер патента: 1157199
Опубликовано: 23.05.1985
Автор: Долгих
МПК: E04H 9/02
Метки: здания, сейсмостойкого, сооружения, фундамент
...стенок, а надфундаментная часть установ.сна на выступы фундамента через двухрядные роликоподшипниковые опоры.11 а фиг. 1 изображен фундамент с сейсмоизолирующим устройством на фиг. 2 - сечение А - -А на фиг. 1; на фиг. Я -- то же, вариант размещения сейсмоизолирующих устройств, вид в плане.Фундамент 1 сейсмостойкого здания, сооружения содержит выступы 2 над его повсрхностью и сейсмоизолируюцие устройства З.Надфундамепная конструкция 4 установлена с зазором 5 и с возможностью го)зоптсльОго перемецения относительйо выстугов 2 фундамента 1 и оперта на выст, и2 через двухрядные шарикоподшипниковые опоры б, что дает возможность надфундаментной конструкцйи 4 перемещаться относительно выступов 2 в двух взаимно перпендикулярных...
Основание под фундамент сейсмостойкого здания, сооружения
Номер патента: 675137
Опубликовано: 25.07.1979
Авторы: Акопян, Мелик-Елчян
МПК: E02D 27/34
Метки: здания, основание, сейсмостойкого, сооружения, фундамент
...упругой подушки 4, размещенной по бокам фундамента 1, прйчемгоризонтвльйаяуйруГая подушка 3 выполнена составной из верхнегопесчаногослоя 5 и нижнего - Слоя 6 из дробленого скального грунта и снабжена горизонтальными бетонными плитами 7, размещенными в песчаном слое 5. с зазором 8 относительно друг друга, а наклонная упругая подушка 4 также выполнена составной иэ внутреннего глинисто-песчаного слоя 9 и наружного слоя 10 иэ дробпеного скального грунта. При слабых грунтах, основания внутренний слой 11 и наружный слой 12 наклонной упругой подушки 4 могут быть выполнены иэ аробленого скального грунта, укрепленного жидким стеклом, и размещены с зазором. 13 относительно друг друга, эацопненйым гпийисто-песчаным грунтом, Прй" втом...
