Фундамент здания, сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 555205
Автор: Мурадымов
Текст

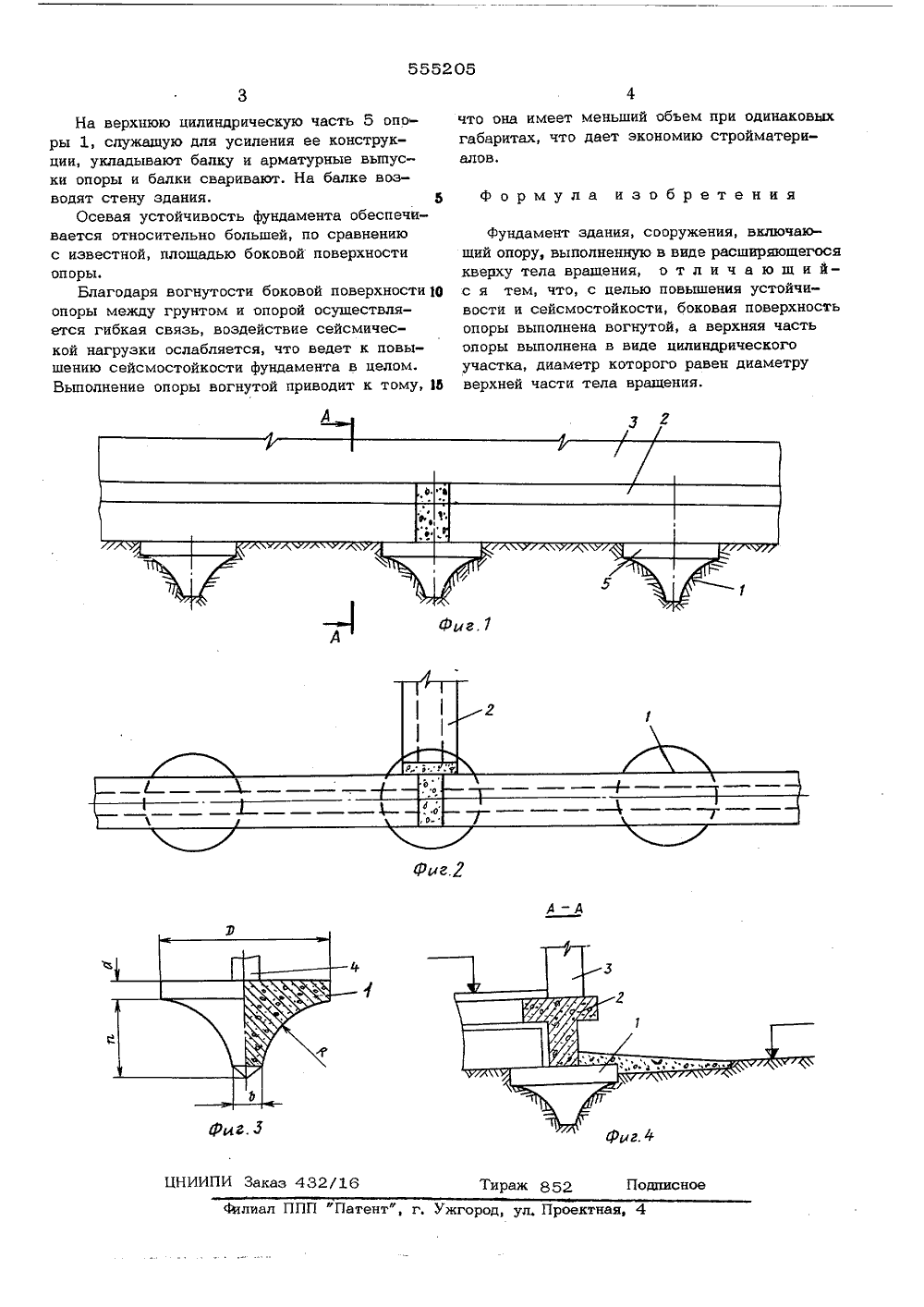

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистицескихРеспублик(45) Дата опубликования описания 25.05.77(51) М. Кл.еЕ 02 Д 27/02 Е 02 Д 27/34 Государственный комитет Совета Министров СССР оо делам изобретений и открытий(71) Заявитель Таджикский институт по проектированию водохозяйственных объектов(54) ФУНДАМЕНТ ЗДАНИЯ, СООРУЖЕНИЯ Изобретение относится к строительству и может быть использовано в качестве фундамента здания сооружения в условиях повышенной сейсмичности.Известен фундамент, состоящий из дис танционно установленных блоков, выполненных с уменьшением диаметра к основанию фундамента, Недостатком известного фундамента является недостаточная устойчивость и сложность в изготовлении, требующая боль 10 ших трудовых затрат при закладке, и большой глубины закладки. Известен также фундамент, включающий опору, выполненную в виде расширяющегося 1 б кверху тела вращения. Такие фундаменты применяются для зданий и сооружений, несущих большие нагрузки или возводимых на слабых грунтах.Они могут быть выполнены монолитными 20 в виде сплошной оболочки. Недостатком известного фундамента является его недостаточная устойчивость и сейсмостойкость.Цель изобретения - повышение устойчивости и сейсмостойкости, 25 Это достигается тем, что боковая поверхность опоры выполнена вогнутой, а верхняя часть опоры выполнена в виде цилиндрического участка, диаметр которого равен диаметру верхней части тела вращения. На фиг, 1 изображен фундамент для здания, вид сбоку; на фиг. 2 - то же, видсверху; на фиг, 3 - фрагмент фундамента счастичным разрезом; на фиг. 4 - то же,разрез А-А на фиг. 1;фундамент содержит установленные нанекотором расстоянии друг от друга железобетонные опоры 1, уложенные на них фундаментные балки 2, на которых, в свою очередь установлены стены здания 3. Опоры 1и фундаментные балки 2 имеют выпуски арматуры 4, Опора 1 выполнена в виде вогнутого тела вращения, расширяющегося кверхуи имеет цилиндрический участок 5,Опоры устанавливают в гнезда, образованные в грунте, например, забитыми на заданную глубину и затем изъятыми из гнезд массивными моделями опор.А - А ИПИ Заказ 432/1 Тираж 8 П филиал ППП "Патент" жгород, ул. Проектная, 4 На верхнюю цилиндрическую часть 5 оно ры 1, служащую для усиления ее конструкции, укладывают балку и арматурные выпуски опоры и балки сваривают. На балке возводят стену здания. 5Осевая устойчивость фундамента обеспечивается относительно большей, по сравнению с известной, площадью боковой поверхности опоры.Благодаря вогнутости боковой поверхности 10 опоры между грунтом и опорой осуществляется гибкая связь, воздействие сейсмической нагрузки ослабляется, что ведет к повышению сейсмостойкости фундамента в целом. Выполнение опоры вогнутой приводит к тому, 15 что она имеет меньший объем при одинаковыхгабаритах, что дает экономию стройматериалов. Формула изобретения Фундамент здания, сооружения, включающий опору, выполненную в виде расширяющегося кверху тела вращения, о т л и ч а ю щ и Й- с я тем, что, с целью повышения устойчивости и сейсмостойкости, боковая поверхность опоры выполнена вогнутой, а верхняя часть опоры выполнена в виде цилиндрического участка, диаметр которого равен диаметру верхней части тела вращения,
СмотретьЗаявка
1800584, 26.06.1972
ТАДЖИКСКИЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ВОДОХОЗЯЙСТВЕННЫХ ОБЪЕКТОВ "ТАДЖИКГИПРОВОДХОЗ"
МУРАДЫМОВ АХМЕТ-ЗАКИ САЙФУЛЛОВИЧ
МПК / Метки
МПК: E02D 27/02
Метки: здания, сооружения, фундамент
Опубликовано: 25.04.1977
Код ссылки
<a href="https://patents.su/2-555205-fundament-zdaniya-sooruzheniya.html" target="_blank" rel="follow" title="База патентов СССР">Фундамент здания, сооружения</a>
