Устройство для статических испытаний фундаментов

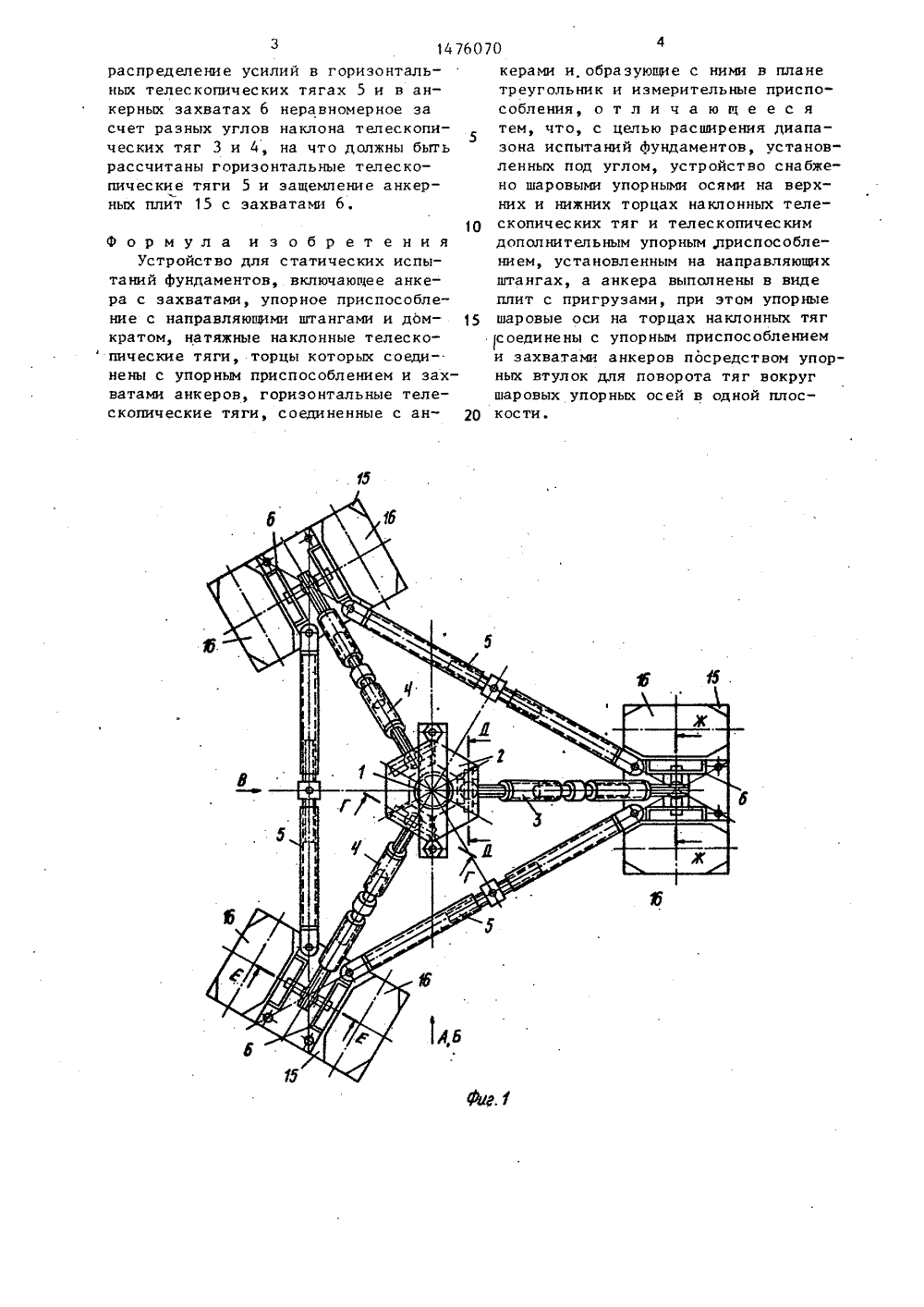

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1476070 1)4 Е 02 Р 3 О ИЕ ИЗОБРЕТЕН систем иетьпроект"Кулинич ФиаЛ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМ,Ф СВИДЕТЕЛЬС(71) Украинское отделение Всесоюзного государственного проектно-изыскательского и научно-исследовательского института энергетических электрических сетей "Энергос (72) А.Е. Романченко и И.Т. (53) 624.131.388 (088.8) (56) Авторское свидетельство СССР В 767292кл. Е 02 П 33/00, 1980.Авторское свидетельство СССР В 1079763, кл. Е 02 Э 33/00, 1982, (54) УСТРОЙСТВО ДЛЯ СТАТИЧЕСКИХ ИСПЬЕАНИЙ ФУНДАМЕНТОВ(57) Изобретение относится к строительству и предназначено для определения несущей способности фундаментов. Цель изобретения расширение диапазона испытании Аундаментов,установленных под углом. Устройство,включающее анкера с захватами б,упорное приспособление с направляющими штангами 13 и домкратом 1,наклонные телескопические тяги (ИТТ)3 и 4 и горизонтальные телескопические тяги (ГТТ) 5, образующие в планетреугольник, снабжены допапнительныктелескопическим упорным приспособлением - нижней силовой балкой 14, установленной на штангах 13 и шаровымиупорными осями (ШУО) на верхних инижних торцах НТТ 3 и 4, Анкера выполнены в виде пригрузочных плит 16.Упорные шаровые оси соединены с упорным приспособлением и захватами 6посредством упорных втулок, позволяющих поворачивать НТТ 3 и 4 вокругШУО. 8 ил.Изобретение относится к строительству и предназначено для определения несущей способности Фундаментовв полевых и лабораторных условияхпри испытании воздействием статических выдергивающих и вдавливающихнагрузок, направленных вертикальнои под углом.Цель изобретения - расширениедиапазона испьгганий Фундаментов, установленных под углом.На Фиг.1 изображено устройство,общий вид, план; на фиг.2 - вид Ана фиг.1 (при вертикальном вырывании и прижатии); на Фиг,3 - вид Бна фиг .1 (при вырывании и прижатиипод углом); на фиг.4 - вид В на Фиг.1,на фиг. 5 - разрез Г-Г на Фиг. 1; нафиг.б - разрез Д-Д на Фиг,1, на 20фиг. 7 - разрез Е-Е на фиг.1; на фиг.8 -разрез Ж-Ж на Фиг.1.Устройство для испыгания фунда(ментов включает домкрат 1, опорныйс голик 2, наклонную телескопическую 25тягу 3 и наклонные телескопическиетяги 4, горизонтальные телескопические тяги 5, анкерные захваты 6, шаровые опорные оси 7 с накладками 8для крепления наклонных тяг на шаровых осях 7, верхнюю силовую балку 9, направляющее упорное приспособление в виде нижней упорной бал. ки 10, телескопической стоки 11 иверхней упорной балки со стойкой12 посередине, штанги 13, дополнительное упорное приспособление- нижнюю силовую балку 14, анкерные плиты 15, пригрузочные плиты 16 и упорные втулки 17 (фиг, б и 8). Испытычаемый Фундамент обозначен позици-.ей 18,Устройство работает следующим образом.При испытании Фундаментов, например, на вертикальное выдергиваниедомкрат 1 передает вырывающие усилиячерез балку 9, штанги 13 и упорноеприспособление, соединенное с испытываемым фундаментом 18. При этом прижимающие усилия от домкрата 1 передаются через столик 2, шаровые оси7, наклонные телескопические тяги3 и 4 на анкерные плиты 15 через захваты 6 и стремятся переместить пос-ледние по направлению действия силпод углом от центра испытываемогофундамента 18, однако горизонтальныетелескопические тяги 5 воспринимают усилия растяжения горизонтальных составляющих сил, действующих под углом, поэтому анкерные плиты 15 воспринимают воздействия вертикальных составляющих сил прижатия (фиг.2).При испытании Фундаментов на вертикальное вдавливание домкрат ь устанавливают на нижнюю силовую балку 14 под телескопическую опорную стойку 11 направляющего упорного приспособления, подпирающего столик 2 снизу (фиг,2 и 4).Прижимавшие усилия домкрата 1 передаются через направляющее упорное приспособление на испытываемый фундамент 18. Усилия растяжения от подъема домкрата 1 передаются через опорную телескопическую стойку 11 упорного приспособления, столик 2, шаровые оси 7 на наклонные телескопические тяги 3 и 4, При этом анкерные плиты 13 с пригрузочными плитами 16 испьггывают воздействие сил под углом, направленных в центр испытываемого Фундамента 18. В этом случае горизонтальные телескопические тяги 5 исньггывают усилия сжатия от . горизонтальных составляющих сил растяжения, направленных под углом на анкерные плиты 15, которые испытывают воздействие подъема от вертикальных составляющих сил растяжения.В первом и во втором случаях усилия от домкрата 1 столик 2 передает на плоскость, проходящую через три точки опорных шаровых осей 7, перпендикулярную направлению выдергивающих или вдавливающую усилий. Поэтому реакции, возникающие в каждой точке, равны между собой, следовательно усилия распределяются равномерно во всех элементах устройства.При испытании Фундаментов на выдергивание и вдавливание под углом за счет удлинения двух наклонных телескопических тяг 4, сокращения анкерной тяги 3, пространственного поворота тяг вокруг шаровых упорных осей 7 в анкерных захватах 6 анкерных плит 15 и столика 2, за счет поворота в упорных втулках 17 анверной тяги 3, плоскость столика 2 устанавливается перпендикулярно направлению воздействия сил от домкрата 1. Следовательно, распределение усилий между наклонными телескопическими тягами 3 и 4 равномерное. Однакораспределение усилий в горизонтальных телескопических тягах 5 и в анкерных захватах 6 неравномерное за счет разных углов наклона телескопи 5 ческих тяг 3 и 4, на что должны быть рассчитаны горизонтальные телескопические тяги 5 и эащемление анкерных плит 15 с захватами 6.1 О Формула изобретенияУстройство для статических испытаний фундаментов, включающее анкера с захватами, упорное приспособление с направляюпжми штангами и дом кратом, натяжные наклонные телеско" пические тяги, торцы которых соединены с упорным приспособлением и захватами анкеров, горизонтальные телескопические тяги, соединенные с ан О керами и, образующие с ними в планетреугольник и измерительные приспособления, отличающеесятем, что, с целью расширения диапазона испытаний фундаментов, установленных под углом, устройство снабжено шаровыми упорными осями на верхних и нижних торцах наклонных телескопических тяг и телескопическимдополнительным упорным дриспособлением, установленным на направляющихштангах, а анкера выполнены в видеплит с пригрузами, при этом упорныешаровые оси на торцах наклонных тягсоединены с упорным приспособлениеми захватами анкеров посредством упорных втулок для поворота тяг вокругшаровых упорных осей в одной плоскости.,ВНИИПИ Составитель Г. МартыноваТехредМ.Дидык Коррек 4/29 Тираж 590 . Подписноесударственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раущская наб., д. 4/5
