Инъектор для нагнетания в грунт двухкомпонентных закрепляющих растворов

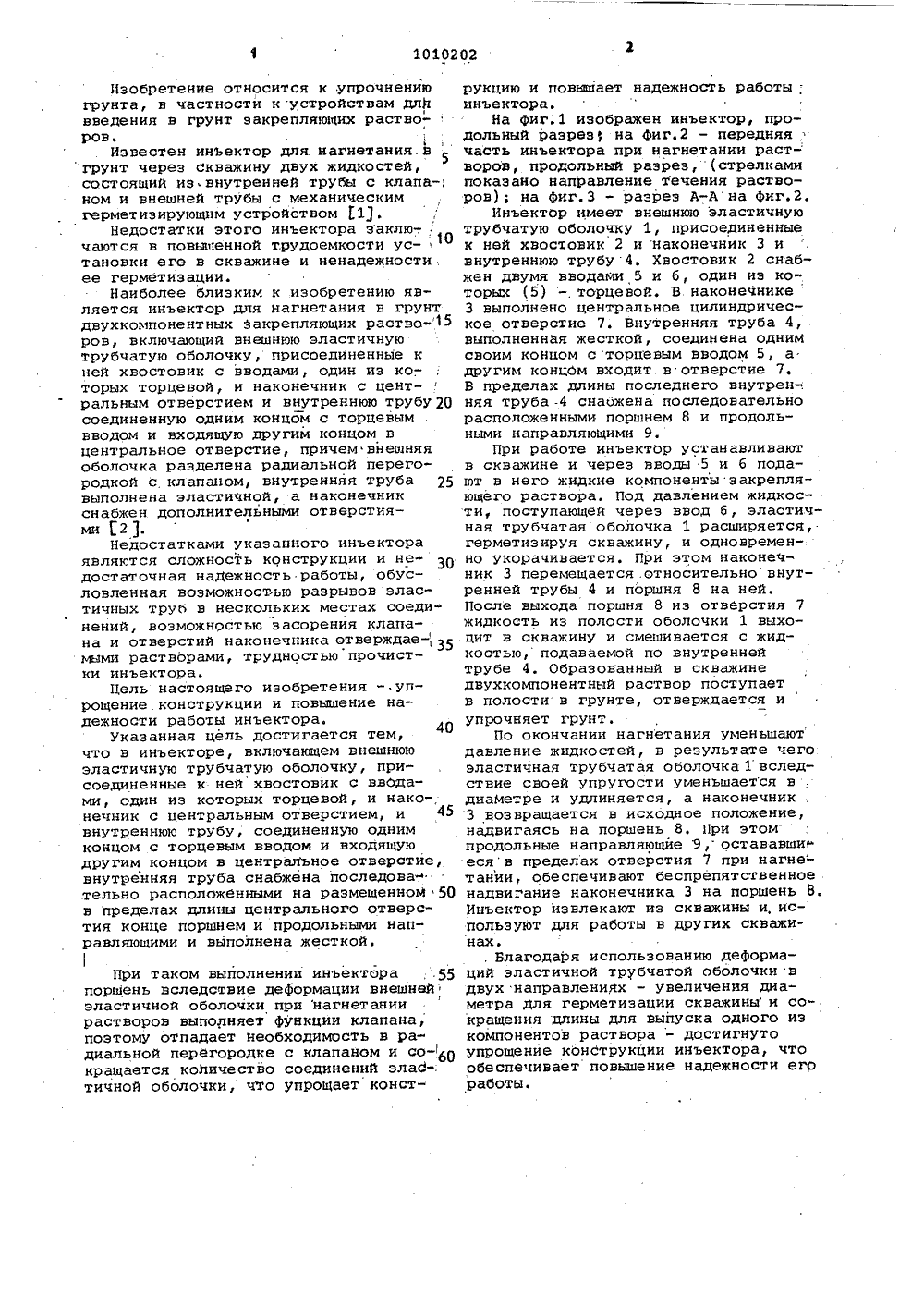

,НПЯ НАГНЕТАНИЯ В ТНЫХ ЗАКРЕПЛЯЛИ УДЮ СТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬРПФ САНИЕ ИЗОБ(54)(57) ИНЬЕКТОРГРУНТ ДВУХКОМПОНЕН РАСТВОРОВ, включающий внешнюю эластичную трубчатую оболочку, присоединенные к ней хвостовик с вводами, одиниз которых торцевой, и наконечник сцентральным отверстием, и внутреннюютрубу, соединенную одним концом с торцевым вводом и входящую другиМ концомв центральное отверстие, о т л и ч а -ю щ и й с я тем, что, с целью унро-щения конструкции и повышения надежности работы, внутренняя труба снабжена последовательно расположеннымина размещенном в пределах длины центрального отверстия конце поршнем ипродольными направляющими и выполненжесткой.Изобретение относится к .Упрочнениюгрунта, в частности к устройствам длявведения в грунт закрепляющих растворовИзвестен инъектор для. нагнетания.вгрунт через скважину двух жидкостей,состоящий из.внутренней трубы с клапа-,ном и внешней трубы с механическимгерметизирующим устройством 1).Недостатки этого инъектора заклю-.чаются в повышенной трудоемкости установки его в скважине и ненадежностиее герметизации.Наиболее близким к изобретению является инъектор для нагнетания в грунтдвухкомпонентных закрепляющих раство ров, включающий внешнюю эластичнуютрубчатую оболочку, присоединенные кней хвостовик с вводами, один из которых торцевой, и наконечник с центральным отверстием и внутреннюю трубу 70соединенную одним концом с торцевымвводом и входящую другим концом вцентральное отверстие, причем внешняяоболочка разделена радиальной перегородкой с клапаном, внутренняя труба 25выполнена эластиЧной, а наконечникснабжен дополнительными отверстиями С 2 Я.Недостатками указанного инъектораявляются сложность конструкции и недостаточная нацежность работы, обусловленная воэможностью разрывов эластичных труб в нескольких местах соединений, возможностью засорения клапана и отверстий наконечника отверждае-,35мыми растворами, трудностью прочистки инъектора.Цель настоящего изобретения в .Упрощение конструкции и повышение надежности работы инъектора,Указанная цель достигается тем,что в инъекторе, включающем внешнююэластичную трубчатую оболочку, присоединенные к ней хвостовик с вводами, один из которых торцевой, и наконечник с центральным отверстием, и 45внутреннюю трубу, соединенную однимконцом с торцевым вводом и входящуюдругим концом в центральное отверстие,внутренняя труба снабжена последовательно расположенными на размещенноМ 50в пределах длины центрального отверстия конце поршнем и продольными направляющими и выполнена жесткой,При таком выполнении инъектора,55 поршень вследствие деформации внешней эластичной оболочки при нагнетании растворов выполняет функции клапана, поэтому отпадает необходимость в радиальной перегородке с клапаном и сокращается количество соединений элас-, тичной оболочки, что упрощает конструкцию и повидает надежность работы; инъектора.На фиг.1 изображен инъектор, продольный разрезна фиг.2 - передняячасть инъектора при нагнетании раст- воров, продольный разрез, (стрелками показано направление течения растворов); на фиг.З - разрез А-А на фиг,2.Инъектор имеет внешнюю эластичную трубчатую оболочку 1, присоединенные к ней хвостовик 2 и наконечник 3 и внутреннюю трубу 4. Хвостовик 2 снабжен двумя вводами 5 и б, один из которых (5) -, торцевой. В наконечнике 3 выполнено центральное цилиндрическое отверстие 7. Внутренняя труба 4, выполненная жесткой, соединена одним своим концом с торцевым вводом 5, а. другим концом входит в отверстие 7. В пределах длины последнего внутрен-. няя труба -4 снабжена последовательно расположенными поршнем 8 и продольными направляющими 9.При работе инъектОр устанавливают в скважине и через вводы 5 и б подают в него жидкие компоненты закрепляющего раствора. Под давлением жидкости, поступающей через ввод б, эластичная трубчатая оболочка 1 расширяется, герметизируя скважину, и одновременно укорачивается. При этом наконечник 3 перемещается .относительно внутренней трубы 4 и поршня 8 на ней.После выхода поршня 8 из отверстия 7 жидкость из полости оболочки 1 выхоцит в скважину и смешивается с жидкостью,подаваемой по внутренней трубе 4. Образованный в скважине двухкомпонентный раствор поступает в полости в грунте, отверждается и упрочняет грунт.По окончании нагнетания уменьшают давление жидкостей, в результате чего эластичная трубчатая оболочка 1 вследствие своей упругости уменьшается в диаМетре и удлиняется, а наконечник 3 возвращается в исходное положение, надвигаясь на поршень 8. При этом продольные направляющие 9, остававши." есяв пределах отверстия 7 при нагне- тании, обеспечивают беспрепятственное надвигание наконечника 3 на поршень 8. Инъектор извлекают из скважины и,используют для работы в других скважинах.. Благодаря использованию деформаций эластичной трубчатой оболочки в двух направлениях - увеличения диаметра для герметизации скважиныи сокращения длины для выпуска одного из компонентов раствора - достигнуто упрощение конструкции инъектора, что обеспечивает повышение надежности егр работы1010202Составитель И.Хасин Редактор Н.Пушненкова Техред:К,Мыцьо . Корректор И.Шулла аказ 2423/17Тираж 671 ПодлисноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий 113035, мосчсва, Ж, Рауыская наб., д.4/5 Филиал ППП фПатентф., г.ужгород, ул.Цроектнаи
