Способ испытания грунта статической нагрузкой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1008352
Автор: Безруков
Текст

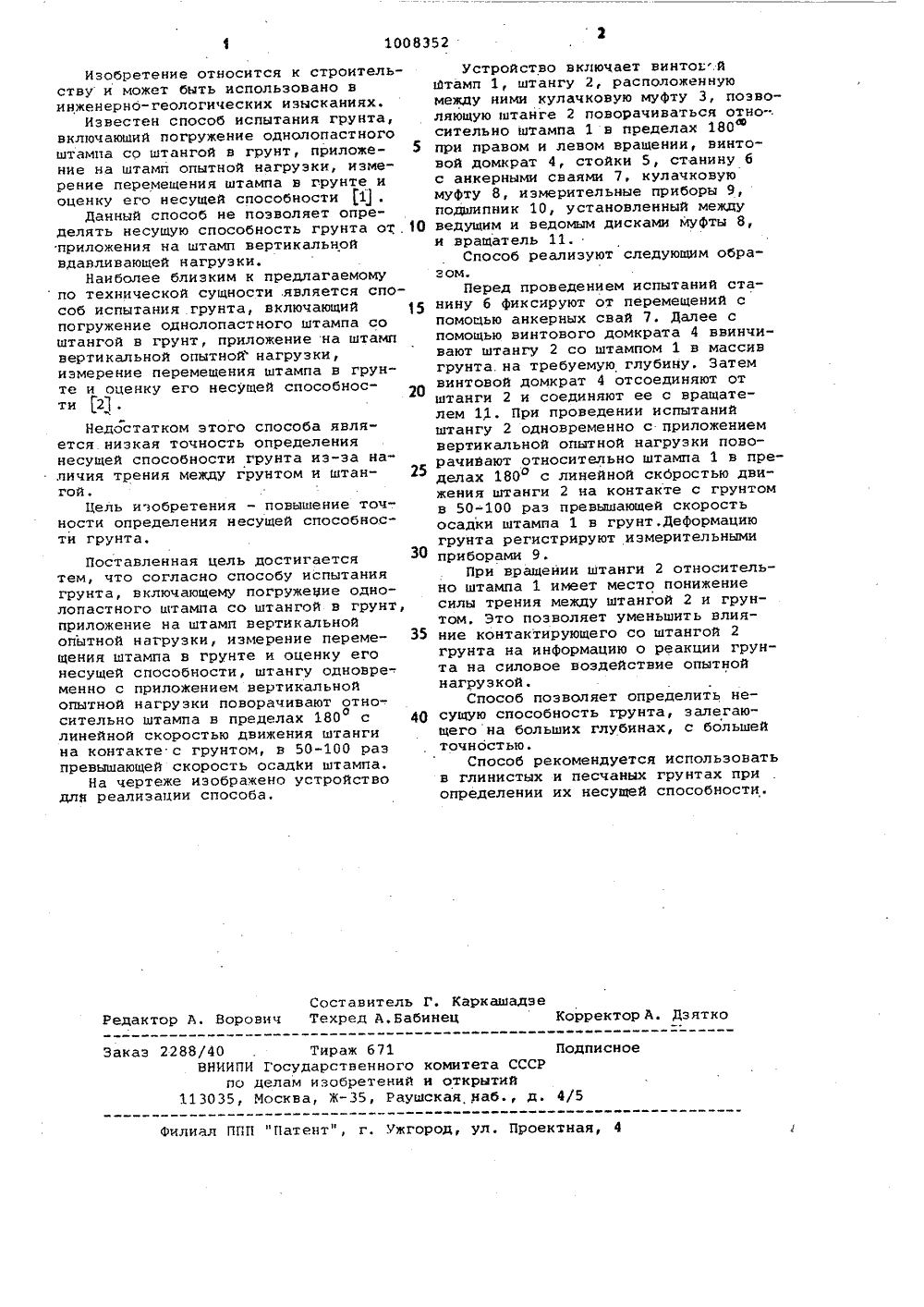

(50 Е 02 0 1 0 омиткт сссрий и отнрцтий осада ств-:нныйо делдм изоБеетен ЬСТВУ АВТОРСНО(56) 1, Авторское свидетельство СССРпо заявке .У 2723680/29-33, 26.12.78.2 Авторское свидетельство СССРР 367363, кл. С 01 й 3/42, 1971(прототип),54) (57) СПОСОБ ИСПЫТАНИЯ ГРУНТА ТАТИЧЕСКОЙ НАГРУЗКОЙ, включающий огружение однолопастного штампа со штангой в грунт, приложение на штамп вертикальной опытной нагрузки, из. мерение перемещения штампа в грунте и оценку его несущей способности, о т л и ч а ю щ и й с я тем, что, с целью повышения точности определения несущей способности грунта, штангу одновременно с приложением вертикальной опытной нагрузки поворачивают относительно штампа в пределах 180 с линейной скоростью дрижения штанги на контакте с грунтом, в 50-100 раз превышающей скорость осадки штампа.100835230 35 40 Составитель Г. КаркашадэеРедактор А. Ворович Техред А.Бабинец Корректор А. Дэятко Заказ 2288/40 . Тираж 671 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству и может быть использовано винженернб-геологических изысканиях.Известен способ испытания грунта,включающий погружение однолопастногоштампа со штангой в грунт, приложение на штамп опытной нагрузки, измерение перемещения штампа в грунте иоценку его несущей способности 1Данный способ не позволяет определять несущую способность грунта от 10приложения на штамп вертикальнойвдавливающей нагрузки.Наиболее близким к предлагаемомупо технической сущности является способ испытания грунта, включающий 5погружение однолопастного штампа соштангой в грунт, приложение на штампвертикальной опытной нагрузки,измерение перемещения штампа в грунте и оценку его несущей способности 21 .Недостатком этого способа является низкая точность определениянесущей способности грунта из-за наличия трения между грунтом и штангой.Цель изобретения - повышение точ-,ности определения несущей способности грунта. Поставленная цель достигается тем, что согласно способу испытания грунта, включающему погружение одно- лопастного штампа со штангой в грунт, приложение на штамп вертикальной опытной нагрузки, измерение перемещения штампа в грунте и оценку его несущей способности, штангу одновременно с приложением вертикальной опытной нагрузки поворачивают относительно штампа в пределах 180 с линейной скоростью движения штанги на контакте с грунтом, в 50-100 раэ превышающей скорость осадКи штампа.На чертеже изображено устройство длЯ реализации способа. Устройство вклюЧает винтов .й штамп 1, штангу 2, расположенную между ними кулачковую муфту 3, позволяющую штанге 2 поворачиваться отно-, сительно штампа 1 в пределах 180 при правом и левом вращении, винтовой домкрат 4, стойки 5, станину б с аикерными сваями 7, кулачковую муфту 8, измерительные приборы 9, подшипник 10, установленный между ведущим и ведомым дисками муфты 8, и вращатель 11.Способ реализуют следующим образомм.Перед проведением испытаний станину 6 фиксируют от перемещений с помощью анкерных свай 7. Далее с помощью винтового домкрата 4 ввинчивают штангу 2 со штампом 1 в массив грунта. на требуемую глубину. Затем винтовой домкрат 4 отсоединяют от штанги 2 и соединяют ее с вращателем 11. При проведении испытаний штангу 2 одновременно с приложением вертикальной опытной нагрузки поворачивают относительно штампа 1 в пределах 180 с линейной скбростью движения штанги 2 на контакте с грунтом в 50-100 раэ превышающей скорость осадки штампа 1 в грунт. Деформацию грунта регистрируют измерительными приборами 9.При вращении штанги 2 относительно штампа 1 имеет место понижение силы трения между штангой 2 и грунтом. Это позволяет уменьшить влияние контактирующего со штангой 2 грунта на информацию о реакции грунта на силовое воздействие опытной нагрузкой.Способ позволяет определить несущую способность грунта, залегающего на больших глубинах, с большей точностью.Способ рекомендуется использовать в глинистых и песчаных грунтах при определении их несущей способности,
