Стенд для испытаний моделей корпусов судов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1573361
Автор: Бураковский
Текст

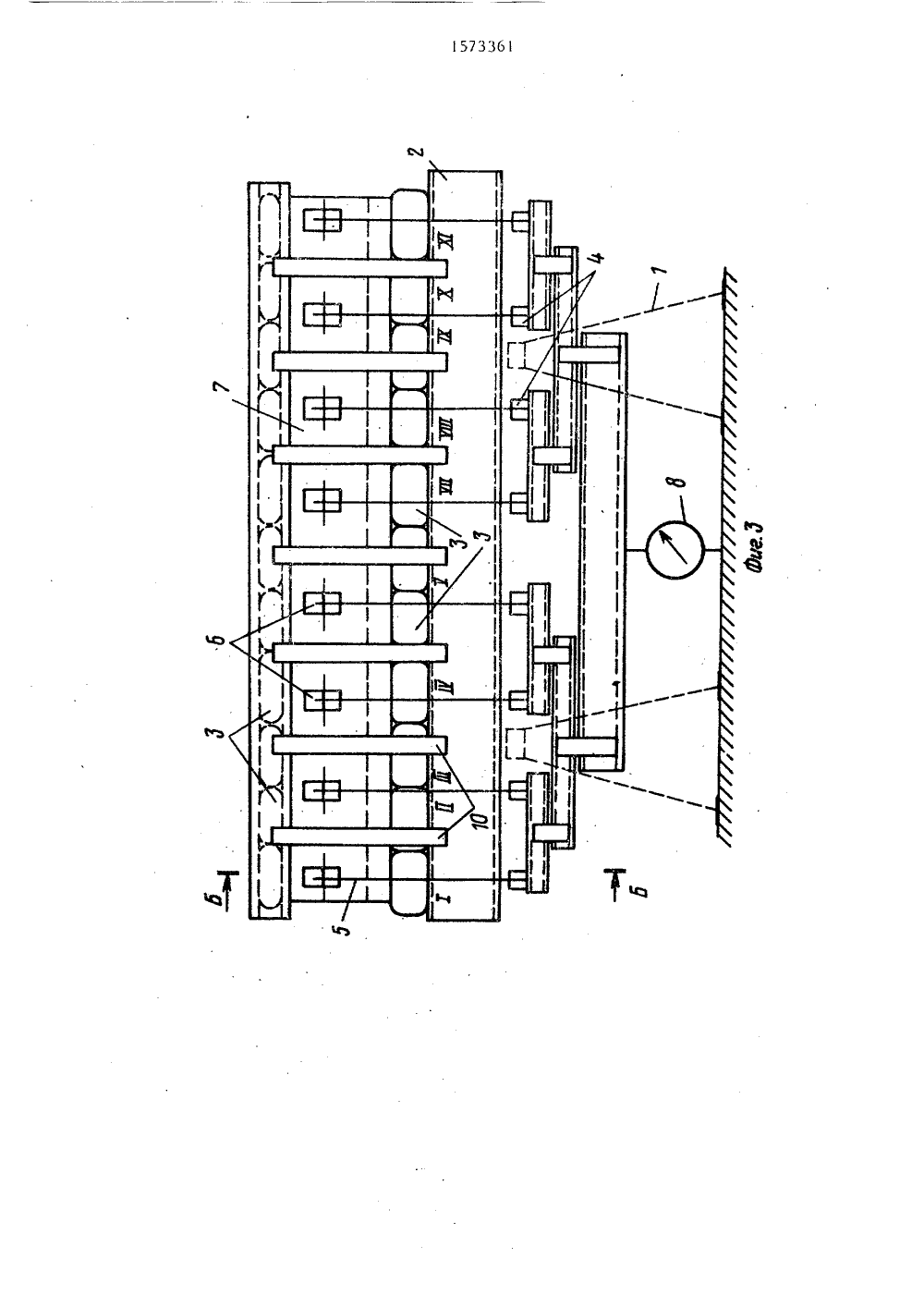

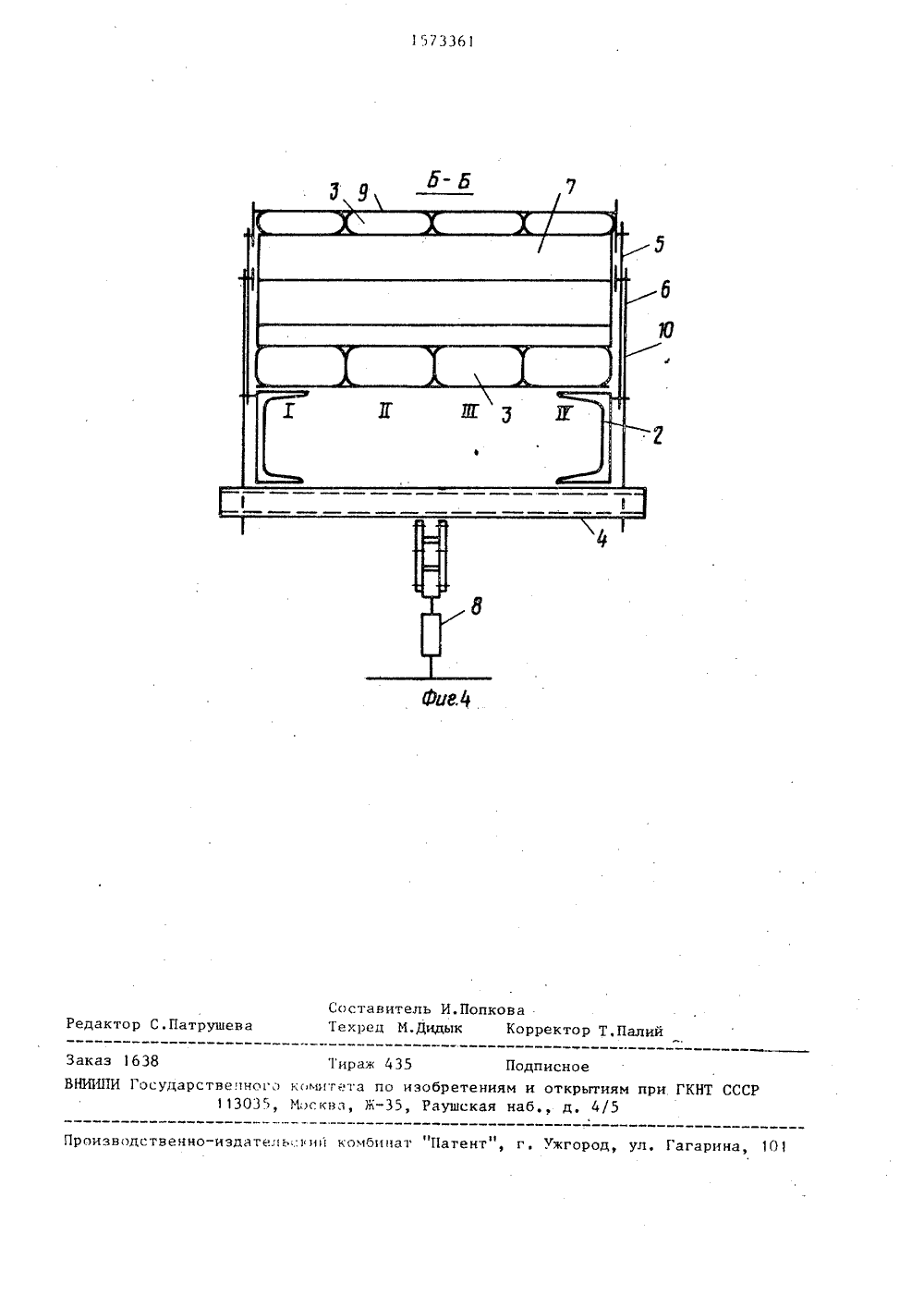

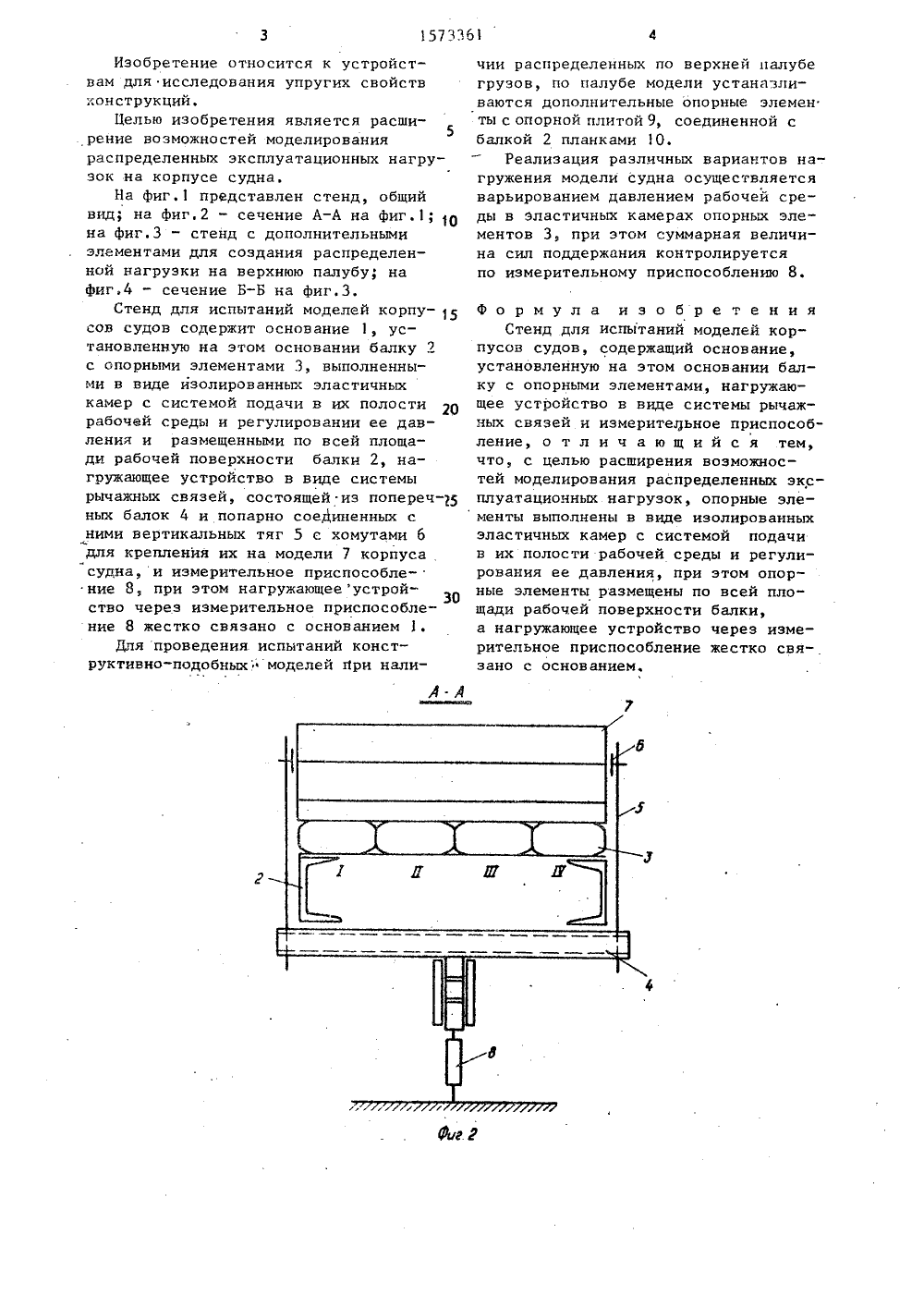

Изобретение относится к устройствам для исследования упругих свойств конструкций,Целью изобретения является расши 5 рение возможностей моделирования распределенных эксплуатационных нагрузок на корпусе судна.На фиг.1 представлен стенд, общий вид; на фиг,2 - сечение А-А на фиг.1; 10 на фиг.З - стенд с дополнительными элементами для создания распределенной нагрузки на верхнюю палубу; на фиг,4 - сечение Б-Б на фиг,З.Стенд для испытаний моделей корпу сов судов содержит основание 1, установленную на этом основании балку 2 с опорными элементами 3, выполненными в виде изолированных эластичных камер с системой подачи в их полости рабочей среды и регулировании ее давления и размещенными по всей площади рабочей поверхности балки 2, нагружающее устройство в виде системы рычажных связей, состоящей из попереч-д 5 ных балок 4 и попарно соеДиненных с ними вертикальных тяг 5 е хомутами 6 для крепления их на модели 7 корпуса судна, и измерительное приспособление 8, при этом нагружающееустройство через измерительное приспособление 8 жестко связано с основанием 1.Для проведения. испытаний конструктивно-подобных моделей при наличии распределенных по верхней палубе грузов, по палубе модели устанавливаются дополнительные опорные элемен ты с опорной плитой 9, соединенной с балкой 2 планками 1 О.Реализация различных вариантов нагружения модели судна осуществляется варьированием давлением рабочей среды в эластичных камерах опорных элементов 3, при этом суммарная величина сил поддержания контролируется по измерительному приспособлению 8. Формула изобретенияСтенд для испытаний моделей корпусов судов, содержащий основание,установленную на этом основании балку с опорными элементами, нагружающее устройство в виде системы рычажных связей и измерительное приспособление, о т л и ч а ю щ и й с я тем,что, с целью расширения возможностей моделирования распределенных эксплуатационных нагрузок, опорные элементы выполнены в виде изолированныхэластичных камер с системой подачив их полости рабочей среды и регулирования ее давления, при этом опорные элементы размещены по всей площади рабочей поверхности балки,а нагружающее устройство через измерительное приспособление жестко связано с основанием,.Патрушева Техред М.Дидык Редактор ррек алии Зака 63 раж 43 изводственно-издатель.: ии комбинат "Патент",Гагарина, 1 Ужгоро сударствепного комитета по изо 113035, Москва, Ж, Р Подписноетениям и открытиям при ГКНТ СССРская наб., д. 4/5
СмотретьЗаявка
4220068, 31.03.1987
КАЛИНИНГРАДСКИЙ ТЕХНИЧЕСКИЙ ИНСТИТУТ РЫБНОЙ ПРОМЫШЛЕННОСТИ И ХОЗЯЙСТВА
БУРАКОВСКИЙ ЕВГЕНИЙ ПЕТРОВИЧ
МПК / Метки
МПК: G01M 5/00
Метки: испытаний, корпусов, моделей, стенд, судов
Опубликовано: 23.06.1990
Код ссылки
<a href="https://patents.su/4-1573361-stend-dlya-ispytanijj-modelejj-korpusov-sudov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытаний моделей корпусов судов</a>
