Плитоукладчик

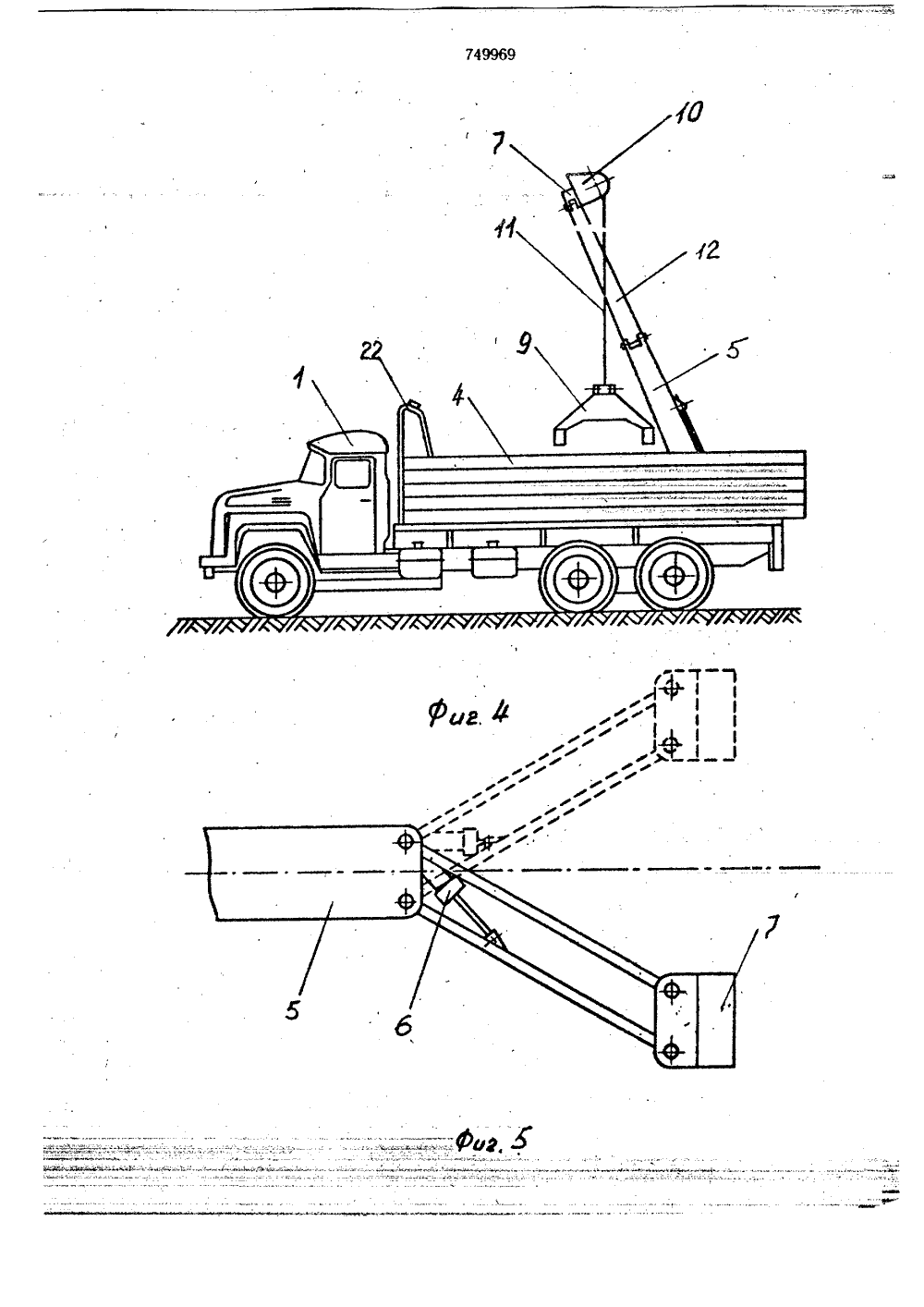

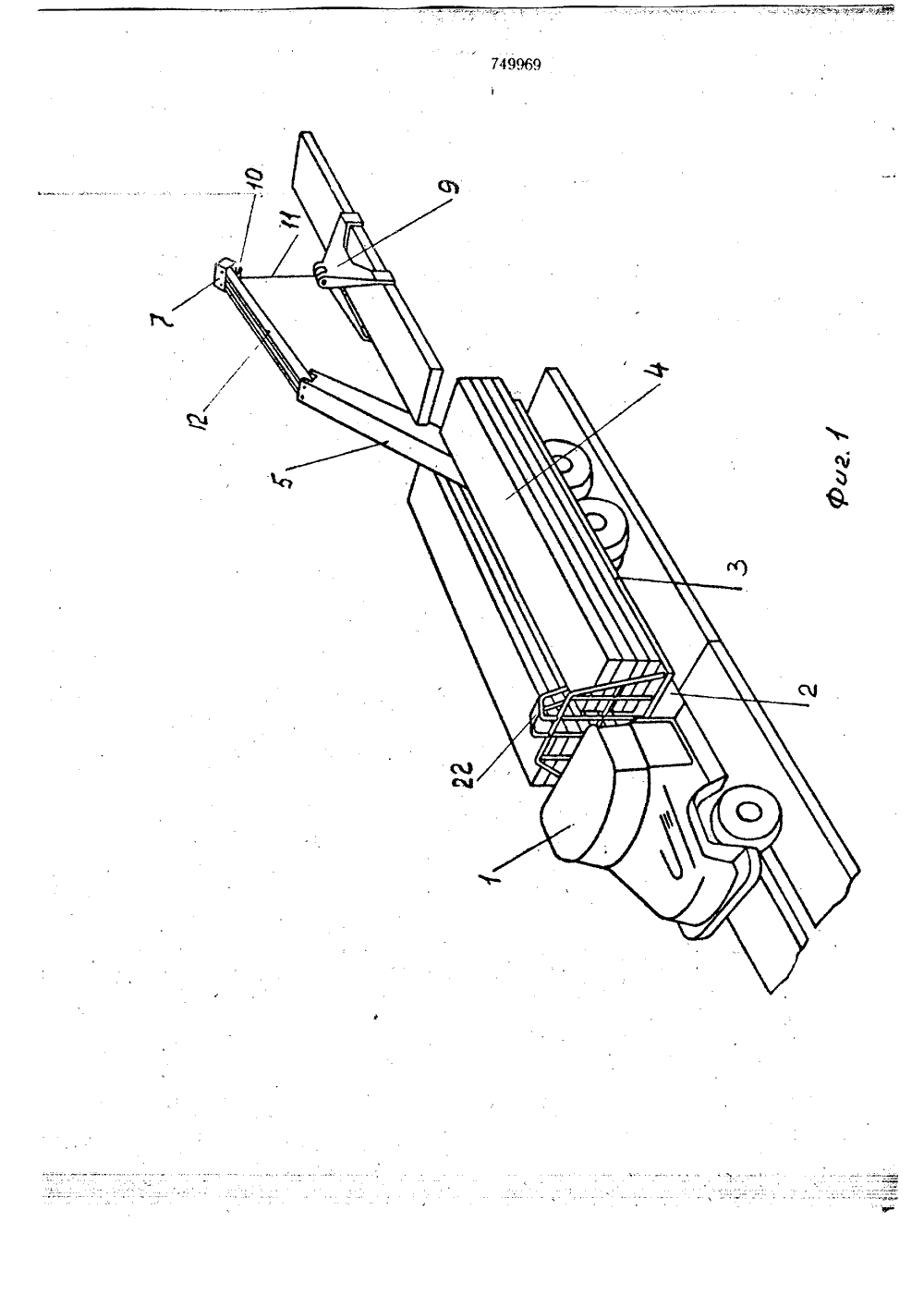

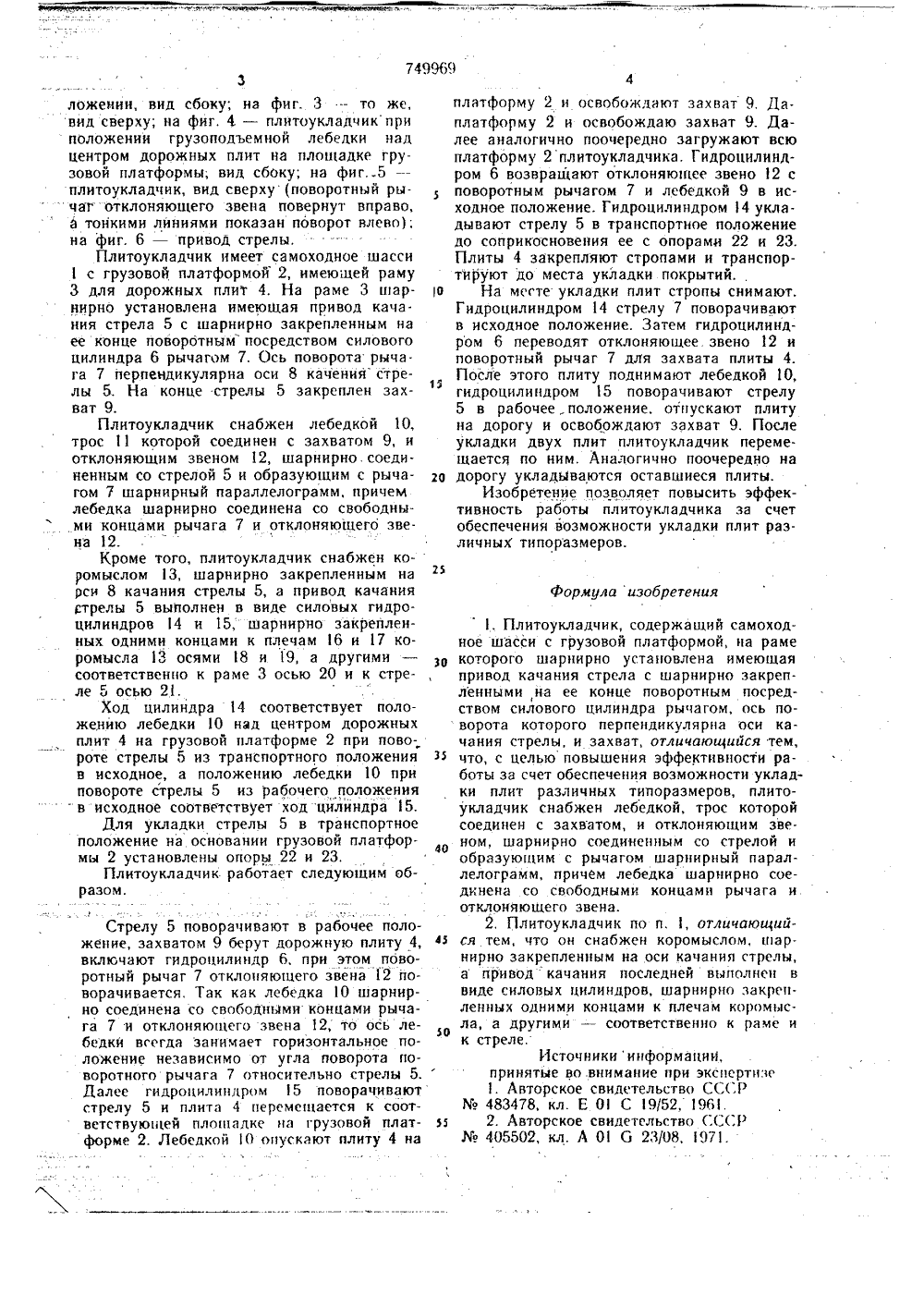

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ749969 Соеэ СоцетсмыкСоциапис тически кРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(53) УДК 625.731, .7.022,5 (088.8) по делам изобретеиий и открытий,Л. ф. Коюшев, В. И. Титов и Л. Н. Николаев Сыктывкарское проектно. конструкторское технологическое бюро Объединения КОМИлеспром(54) ПЛИТОУКЛЛДЧИК 1Изобретение относится к устройствам для погрузки, перевозки и укладки дорожных влит на колейных дорогах с различной шириной колеи или переноса колейных сборноразборных дорожных и подобных им покрытий.Известны плитоукладчйки, содержащие установленную аа самоходном шасси ферму с передвижной тележкой, на которой смонтированы захваты, соединенные с механизмом подъема плит при помощи трособлочной системы 1).Наиболее близким решением к изобретению является машина, содержащая самоходное шасси с грузовой платформой, на раме которого шарнирно установлена имеющая привод качания стрела с шарнирно закрепленным на ее конце поворотным посредством силового цилиндра рычагом, ось поворота которого перпендикулярна оси качания стрелы и захват 12. Однако известные машины не достаточно эффективны при укладке плит различных типоразмеров.Цель изобретения повышение эффективности работы эа счет обеспечения воэможности укладки плит различных типоразмеров.Укаэанная цель достигается тем, что плитоукладчик, содержащий самоходное шасси с грузовой платформой, на раме которого шарнирно установлена имеющая привод качания стрела с шарнирно закрепленным на ее конце поворотным посредством силового цилиндра рычагом, ось поворота которого перпендикулярна оси качания стрелы, а захват снабжен лебедкой, трос которой соев динен с захватом, и отклоняющим звеном,шарнирно соединенным со стрелой и образующим с рычагом шарнирный параллелограмм, причем лебедка шарнирно соединена со свободными концами рычага и отклоняющего звена.Кроме того, плитоукладчцк снабжен коромыслом, шарнирно закрепленным на оси качания стрелы, а привод качания последней выполнен в виде силовых цилиндров, шарнирно закрепленных одними концами к плечам коромысла; а другимисоответственно к раме и к стреле.На фиг.показан плитоукладчик приукладке дорожных плит, обций вцд; на фиг. 2 - плнтоукладчик в трансцртцом по749969 51 о1 520 Формула изобретения ложении, вид сбоку; на фиг. 3 - то же, вид сверху; на фиг, 4 - плитоукладчикпри положении грузоподъемной лебедки над центром дорожных плит на площадке грузовой платформы; вид сбоку; на фиг 5 -- плитоукладчик, вид сверху (поворотный рычаг отклоняющего звена повернут вправо, а тонкими линиями показан поворот влево); н а фи г. 6 - привод стрелы,Плитоукладчик имеет самоходное шасси 1 с грузовой платформой 2, имеющей раму 3 для дорожных плит 4. На раме 3 шарнирно установлена имеющая привод кача. ния стрела 5 с шарнирно закрепленным на ее конце поворбтным посредством силового цилиндра б рычагом 7. Ось поворота рычага 7 перпендикулярна оси 8 качения стрелы 5. На конце стрелы 5 закреплен захват 9.Плитоукладчик снабжен лебедкой 10, трос 11 которой соединен с захватом 9, и отклоняющим звеном 12, шарнирно. соединенным со стрелой 5 и образующим с рычагом 7 шарнирный параллелограмм, причем лебедка шарнирно соединена со свободными концами рычага 7 и отклоняющего звена 12.Кроме того, плитоукладчик снабжен кооомыслом 13, шарнирно закрепленным на рси 8 качания стрелы 5, а привод качания стрелы 5 выполнен в виде силовых гидро- цилиндров 14 и 15, шарнирно закрепленных одними концами к плечам 16 и 17 коромысла 13 осями 18 и 19, а другими соответственно к раме 3 осью 20 и к стреле 5 осью 21.Ход цилиндра 14 соответствует положению лебедки 10 над центром дорожных плит 4 на грузовой платформе 2 при повороте стрелы 5 из транспортного положения в исходное, а положению лебедки 10 при повороте стрелы 5 из рабочего положения в исходное соответствует ход цилиндра 15.Для укладки стрелы 5 в транспортное положение на основании грузовой платформы 2 установлены опорц 22 и 23.Плитоукладчик. работает следующим образом. Стрелу 5 поворачивают в рабочее положение, захватом 9 берут дорожную плиту 4, включают гидроцилиндр 6, при этом поворотный рычаг 7 отклоняющего звена2 поворачивается. Так как лебедка 10 шарнирно соединена со свободными концами рычагаи отклоняющего звена 12, то ось лебедки всегда занимает горизонтальное положение независимо от угла поворота поворотного рычага 7 относительно стрелы 5. Далее гидроцилиндром 5 поворачивают стрелу 5 и плита 4 перемещается к соответствующей плошадке на грузовой платформе 2. Лебедкой 10 опускают плиту 4 на 4платформу 2 и освобождают захват 9. Даплатформу 2 и освобождаю захват 9. Далее аналогично поочередно загружают всю платформу 2 плитоукладчика, Гидроцилиндром 6 возвращают отклоняющее звено 12 с поворотным рычагом 7 и лебедкой 9 в исходное положение. Гидроцилиндром 14 укладывают стрелу 5 в транспортное положение до соприкосновения ее с опорами 22 и 23. Плиты 4 закрепляют стропами и транспортируют до места укладки покрытий.,На месте укладки плит стропы снимают, Гидроцилиндром 14 стрелу 7 поворачивают в исходное положение, Затем гидроцилиндром 6 переводят отклоняющее звено 12 и поворотный рычаг 7 для захвата плиты 4. После этого плиту поднимают лебедкой 10, гидроцилиндром 15 поворачивают стрелу 5 в рабочее положение, отпускают плиту на дорогу и освобождают захват 9. После укладки двух плит плитоукладчик перемещается по ним, Аналогично поочередно на дорогу укладываются оставшиеся плиты.Изобретение позволяет повысить эффективность работы плитоукладчика за счет обеспечения возможности укладки плит раз- личныХ типоразмеров. 1. Плнтоукладчик, содержащий самоходное шасси с грузовой платформой, на рамезо которого шарнирно установлена имеющаяпривод качания стрела с шарнирно закрепленными на ее конце поворотным посредством силового цилиндра рычагом, ось поворота которого перпендикулярна оси качания стрелы, и захват, отличающийся тем,что, с целью повышения эффективности работы за счет обеспечения возможности укладки плит различных типоразмеров, плитоукладчик снабжен лебедкой, трос которойсоединен с захватом, и отклоняющим звеном, шарнирно соединенным со стрелой иобразующим с рычагом шарнирный параллелограмм, причем лебедка шарнирно соединена со свободными концами рычага иотклоняющего звена.2, Плитоукладчик по п. 1, отличающий 45 ся тем, что он снабжен коромыслом, шарнирно закрепленным на оси качания стрелы,а привод качания последней выполнен ввиде силовых цилиндров, шарнирно закрепленных одними концами к плечам коромыс 5 Ола, а другими - соответственно к раме ик стреле.Источникиинформации,принятые во внимание при экспертизе1. Авторское свидетельство СС(:РРедактор А. МотыльЗаказ 4438/9по д1 3035, МосФилнал ППП Составитель Р. ПальшинаТехред К. Шуфрнч КорректоТнраж 6 2, . ПодписноГосударственного кон итета СССРлам изобретений и открытийква, Ж 35, Раушская наб., д. 4/5аПатентъ, г. Ужгород, ул. Проектная,1
