E02F 1/00 — Общие способы разработки грунта с помощью экскаваторов и других землеройных машин
Способ производства вскрышных работ и добычи полезных ископаемых открытым способом с применением гидромеханизации
Номер патента: 73800
Опубликовано: 01.01.1948
МПК: E02F 1/00, E21C 45/04, E21C 47/00 ...
Метки: вскрышных, гидромеханизации, добычи, ископаемых, открытым, полезных, применением, производства, работ, способом
...цели нижчее основание кессона снабжают режущими ножами по периферии. Работать под передвижной установкой можно любыми известными способами. Разрыхленная порода подается гидроэлеватором в бункерное устройство, расположенное в верхней части кессона.Работы нацинаются с момента расположения передвижной установки в наиболее выгодной точке месторождения. Подрабатывая породу под передвижной установкой, ее заглубляют так, цтобы края бункера располагались ниже уровня разрабатываемого грунта или полезного ископаемого на несколько373800 метров, затем приступают к основным работам.Применяя такую передвижную землесосную установку, можно организовать работу следующим образом.1. При разработке несвязных грунтов последние размываются гидромониторами и...
Способ добычи золотоносного песка-плывуна
Номер патента: 74643
Опубликовано: 01.01.1949
Автор: Шаманский
МПК: E02F 1/00
Метки: добычи, золотоносного, песка-плывуна
...насос снабжается разрыхлителем 4, который состоит из вращающегося вертикального стержня, пропущенного через всасывающую трубу, и ножей, расположенных у нижней части стержня и опущенных глубже всасывающей трубы.Подаваемая насосом пульпа по трубопроводу б поступает на промывное устройство б, где происходит осаждение полезного ископаемого вместе со шлихом.Далее пульпа поступает в сгуститель 7, сгущенная часть которого направляется в отвал, а слив по желобам направляется в скважины. Таким образом, в плывун поступает дополнительное количество воды, затрачиваемой на перемещение песков к скважине, с целью обводнения плывуна и направления движения массы песка к воронке.Расстояние между скважиной, из которой засасывается плывун, и...
Способ экскавации вертикальных карьеров
Номер патента: 93622
Опубликовано: 01.01.1952
Автор: Третьяков
МПК: E02F 1/00, E21C 47/00
Метки: вертикальных, карьеров, экскавации
...с одновременным передвижением экскаватора в забое. Явукстреловой экскаватор (фиг. 2). предназначенный для осуществления этого способа разраооткп грунта, выполнен в виде кодовой тележки и смоитиг)овднной )гд ней поворотной платФормы (11, к которой шарнирно прикреплены две одинаковые дддметрдльно рдсположенньи стрелы (2) с жестко уьреилеиными ид нпк )ош 1 ми (3).Нд ) шворотной плдтфоисим стрпчно установлены две обычнык ибод)п (4) для нодвема стрел, двигатели обычного типа и редукторы.Все мекандзмы, р сиоло:а нные нд платформе, закрываются кузовом (5), и веркней части которого в центре вдщенпя экскаватора устроена кабин, с неподвижными сиденьями для ьчашттнпста и пультом управления. На ку,юве укреплены два блока (6) для ндпрдвления...
Электросамородкоуловитель на драге
Номер патента: 105247
Опубликовано: 01.01.1957
Автор: Кондрашов
МПК: E02D 17/16, E02F 1/00
Метки: драге, электросамородкоуловитель
...происходит от сущестВующей на драге сети водоснабжеНИ 51 ВЫСОКОГО Д 1 ВГ Е 111 Я, 1специальный огвод трубопрДЛЯ П 11 ИИЦ 51 ОТССК 1 ГСЛЯ Э.АВТО ЯТ 11 ЧССКОС В 1(Л 101 ЕЦИС И О 1- ключсцис питания водой отсек 1 ГС- ля 3 производит запорцый кляпяц 2, снабл(енцый элсктромягнцтом о или соле;Оидом.Сугц Ость Вз и 1 Одсй ГГВ 1 51 э 1 сктрош 1 ой схемы с лят цц(ом ц водосмыьиым устрс)йством сводится к слсдуюцц му,Нял 1 Ицс 11 Я лсИге крупной фряк- ЦИИ ЗГОГ РС 1 ИСТРЦРСТСЯ ДЯТ 1 И- ком 6, 11 мг 1 м)цс которо сит 11 ВГется электроюй схемой. С помощью послсдцсй ОсунсстВлястс 5 Замыкание электрической цепи запорного клягИ 5 2. В момент замыкания шпиндель Втягивается в соленоид и клапан о 1 крыва)стс 51. После размыкания цепи шпиндель под...
Способ механизированной укладки берегового трубопровода для рефулирования и устройство для его осуществления
Номер патента: 108383
Опубликовано: 01.01.1957
Автор: Степанов
МПК: E02F 1/00, E02F 5/10, E02F 7/10 ...
Метки: берегового, механизированной, рефулирования, трубопровода, укладки
...трубопроводу тележек 7 с транспортируемыми трубами в голову укладки.В состав оборунесколько спареннытомобильного типатанавливаемых на берегу для приема труб с тележек.Для укладки берегового трубопровода, понтон доставляется катером к берегу и с помощью свай поднимается из воды.На оси трассы закрепляется мертвяк с канифас-блоком, через который протягивается трос от электро- лебедки, На одну из труб, лежащих на палубе, устанавливается две тележки и на них укладывается труба, С помощью троса и электро- лебедки труба подается вперед и,дойдя по трубопроводу до конца колеи, своим консольным концом ложится на роликоопоры 9 траверсы домкратов и, продолжая двигаться вперед, сбрасывается на землю.Домкрат опускается, и труба укладывается на...
Установка для определения износа образцов металла для режущих органов почвообрабатывающих машин
Номер патента: 112895
Опубликовано: 01.01.1958
МПК: E02F 1/00, G01N 3/56, G01N 3/58 ...
Метки: износа, машин, металла, образцов, органов, почвообрабатывающих, режущих
...почвы (песчаная, суглинок, черноз м и т. д.).Давление рычага б передается через подвеску 8 на образец почвы. При достижении усилия, превышающего силу трения частиц почвы о внутреннюю поверхность цилиндра 1, образец почвы начинает опускаться вниз на вращающиеся ножи б.Ло 112895РавномсрнОсть пОдач 51 Образца очы и врем 51 испытания фиксируюся самопишущим диаграммным прибопом, состоящгм из э,ектродвигателя 9, диаграммного барабана 10, хомутика 11, несущего пластинчатую пружину 12, и диаграммного пера 13 для записи фиксируемой кривой в координатах продог 5 кительность испытания - расстояние проходимое образцом почвы при опускании его на испытуемые образцы металла (ножи).Образцы металла (ножи) 5 для резания почвы предваритсл 1 Но...
Способ разработки котлованов в теле земляного полотна и устройство для его осуществления
Номер патента: 117005
Опубликовано: 01.01.1958
Авторы: Головачев, Гольбец, Морозов, Уваров, Черняев
МПК: E02D 17/02, E02F 1/00, E02F 5/02 ...
Метки: земляного, котлованов, полотна, разработки, теле
...и рычажно-пружинный механизм срабатывают и заклинивают ударную часть вибромолота.Разработка котлована описанным способом с применением указанного устройства производится следующим образом.Полый цилиндр устанавливают вертикально в направляющей рамеПосле включения вибромолота цилиндр погружается в грунт со скоростью 2 - 5 млшн. Такая скорость погружения трубы в грунт возможна благодаря большому динамическому воздействию вибромолота, сообщающему трубе вибрации одновременно с ударами, т. е, работающему на вибрационно-ударном режиме.В процессе погружения цилиндра грунт заполняет его и уплотняетпод влиянием ьибрации, образует плотный грунтовый керн, длина которого несколько меньше глубины погружения цилиндра. После достижения цилиндром...
Аппарат для извлечения золота из шлихов, пульпы и других отходов дражных и гидравлических работ
Номер патента: 123092
Опубликовано: 01.01.1959
Автор: Потанин
МПК: E02F 1/00
Метки: аппарат, гидравлических, дражных, других, золота, извлечения, отходов, пульпы, работ, шлихов
...описываемый аппарат, . Неподвижная воронка 1, соединенная с желобом 2, устанавливается на некоторой высоте над сосудом 3, частично заполненным ртутью 4. Под сосудом установлено несколько отстойных тазов 5 и б и отводной желоб,Золотоносный материал вместе с водой 7 по желобу 2 поступает в неподвижную воронку 1,Вода с золотоносным материалом, поступая (падая) в сосуд, проходит через слой воды 8 и ртуть до дна сосуда. Возникающие при этом вихревые движения образуют большую площадь соприкасания золотоносного материала с ртутью, которая впитывает в себя почти все золото и золотую пыль.Для увеличения производительности может быть использован целый ряд таких аппаратов. Тазы-отстойники в этих аппаратах предназначены для задержания ртутной...
Способ сооружения морских эстакад
Номер патента: 142212
Опубликовано: 01.01.1961
МПК: E02B 3/06, E02F 1/00
Метки: морских, сооружения, эстакад
...временных опор сооружаемой эстакады устанавливают инвентарные блоки 7, которых может быть 4 - 5 штук, с соответствующей отметкой верха блоков 7. На опорные балки 8 пов 1- ротных ферм 9 блоков 7 устанавливают консольные фермы ( эстакады с прикрепленными к ним ригелями 4, причем положение опорных бало 8 с помощью винтовых домкратов 10 регулируется по высоте и в гор 1- зонтальной плоскости, В гнезда ригелей 4 заводятся опорные сваи 8, которые забиваются копровым дизелыолотом или вибропогружа-.елем. После забивки свай 3 по обе стороны одного инвентарного блока с помощью судна б снимают промежуточнуо ферму 2, установл. ннунад блоком 7, при этом ферма 9 поворачивается и выводится пз-пзл консольных концов 11 ферм 1, После переноса блока на...
156487
Номер патента: 156487
Опубликовано: 01.01.1963
МПК: E02F 1/00, E02F 3/14, E02F 3/84 ...
Метки: 156487
...сигнал, снимаемый с датчика, усиливается и используется для управления приводом подъема или опускания рабочегооргана любым из известных способов,Датчик глубины взаимодействует с базой, которая представляетсобою установленный вдоль направления движения машины, в соответствии с заданным уклоном ряд контрольных реперов 5, верхняяплоскость которых б находится иа одинаковом расстоянии от проектных отметок профиля.В процессе образования заданного профиля уклон рычага 2 с большой степенью точности соответствует уклону планируемой поверхности.Благодаря небольшому весу рычага и лыжи и большой опорной ееповерхности, лыжа 3 почти не образует колеи, а глубина последнейменяется в незначительной степени,При отклонении профиля от заданного датчик 4...

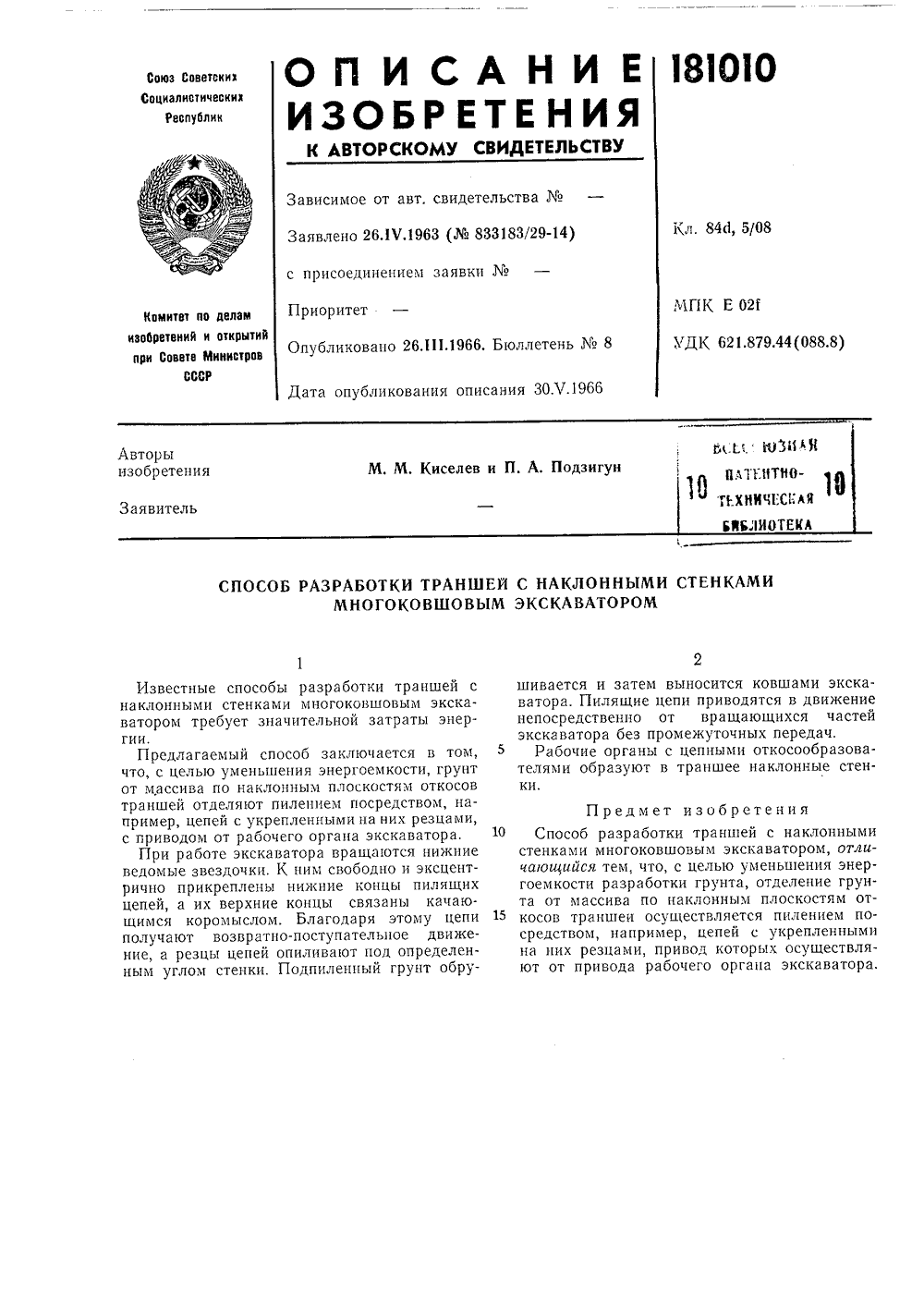

181010
Номер патента: 181010
Опубликовано: 01.01.1966
МПК: E02F 1/00, E02F 5/02
Метки: 181010
...по- укрепленными х осуществляэкскаватора. зраоотки траншеи огоковшовым экска ем, что, с целью уме азработки грунта, о ва по наклонным п шеи осуществляется например, цепей с ами, привод которь ода рабочего органа ОПИСАНИЕ ИЗОБР ЕТЕ НИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт, свидетельстваЗаявлено 26.1 Ч.1963 ( 833183/29-14)с присоединением заявкиата опубликования описания ЗОЛ.19 ОСОБ РАЗРАБОТКИ ТРА МНОГОКОВШИзвестные способы разработки траншей с наклонными стенками многоковшовым экскаватором требует значительной затраты энергии,Предлагаемый способ заключается в том, что, с целью уменьшения энергоемкости, грунт от массива по наклонным плоскостям откосов траншей отделяют пилением посредством, например, цепей с укрепленными на них...

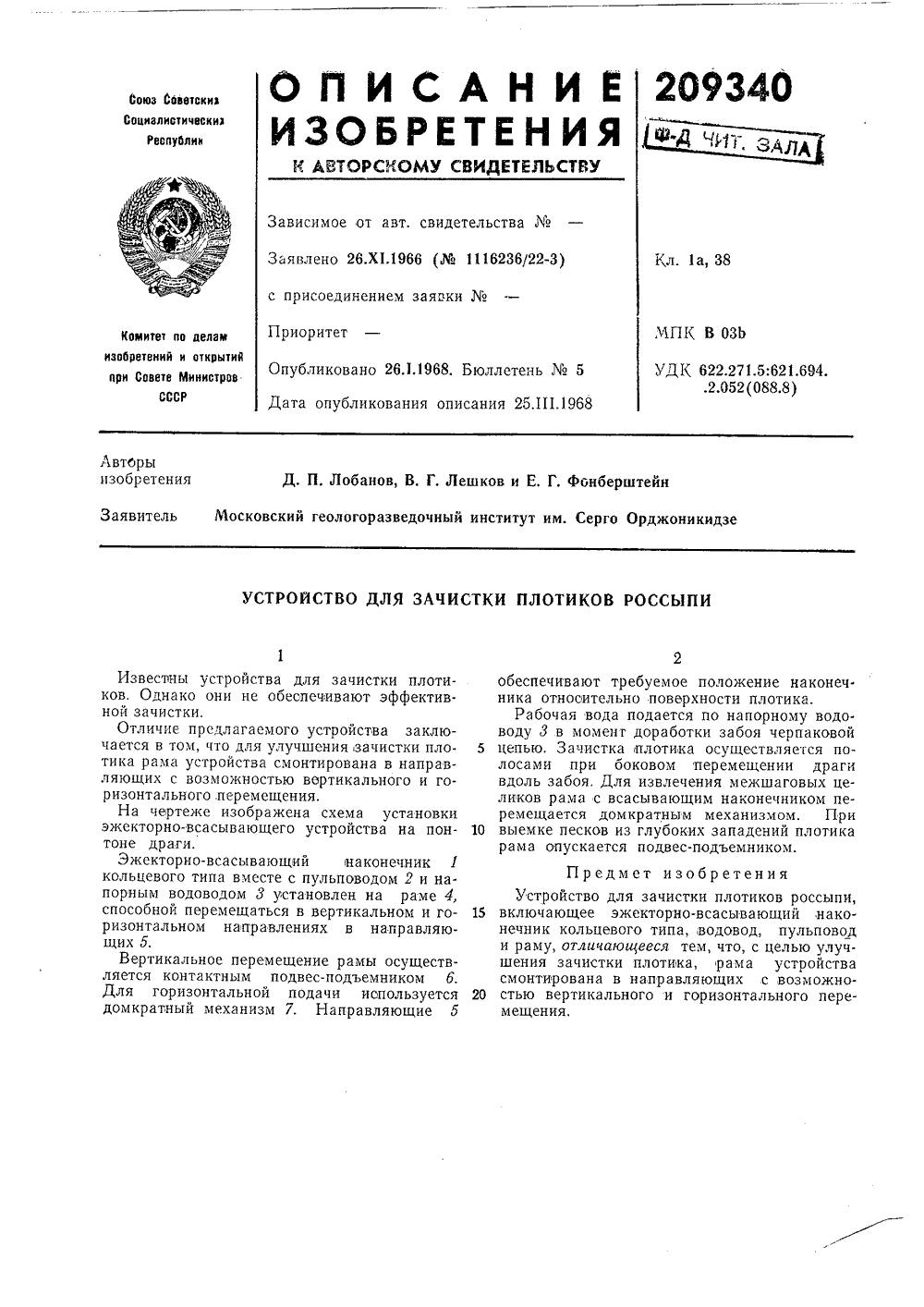

Устройство для зачистки плотиков россыпи
Номер патента: 209340
Опубликовано: 01.01.1968
Авторы: Лешков, Лобанов, Фонберштейн
МПК: E02D 17/16, E02F 1/00
Метки: зачистки, плотиков, россыпи
...вов момЗачиси призабоя.рама са ется де пескоопускае установкиа на пон Предмет изоб ство для зачистки щее эжекторно-в ольцевого типа, в отличающееся тем ачистки плотика, ована в направляю ртикального и гор ре ия Устрои включаю нечник к и раму, щения з смонтир стью ве мещения ов россыпи, щий накопульповод целью улучустройства с возможноьного переплотик асываю довод что, с рама щих изонта Известны устройства для зачистки плотиков, Однако они не обеспечивают эффективной зачистки.Отличие предлагаемого устройства заключается в том, что для улучшения зачистки пло. 5тика рама устройства смонтирована в направляющих с возможностью вертикального и горизонтального перемещения.На чертеже изображена схемаэжекторно-всасывающего устройствтоне...
Стенд для определения рабочих параметров и режимов работы дорожно-строительных машин
Номер патента: 248309
Опубликовано: 01.01.1969
Авторы: Баловнев, Бармаш, Брайловский, Губайдулин, Дворковой, Зеленин, Кравцов, Кутасевич, Усков
МПК: E02F 1/00, G01M 15/00
Метки: дорожно-строительных, машин, параметров, работы, рабочих, режимов, стенд
...дополни тельной фиксации контейнеров в повернутомположении. Если нужно создать продольный у 1 клон, один из концов стенда, например тот, который находится на противополоэкной стороне от механизма электропривода 2, поднимается каким-либо грузоподъемным устройством, например гидравлическим домкратом 19, и крепится с помощью двух вертикальных стоек 20 и поперечного вала, вставляемого,в отверстия стоек 20.Устройство для подготовки грунта состоит из фрезы 21, планирующей заслонки 22, которая планирует грунт, разрыхленный фрезой 21 перед уплотнением, вальцевого катка 23, электродвигателя 24, основной рамы 25 и ходовых колес 2 б. Заслонка 22 снабжена механизмом подъема в виде винтовой передачи 27. От электродвигателя 24 через цепные передачи...

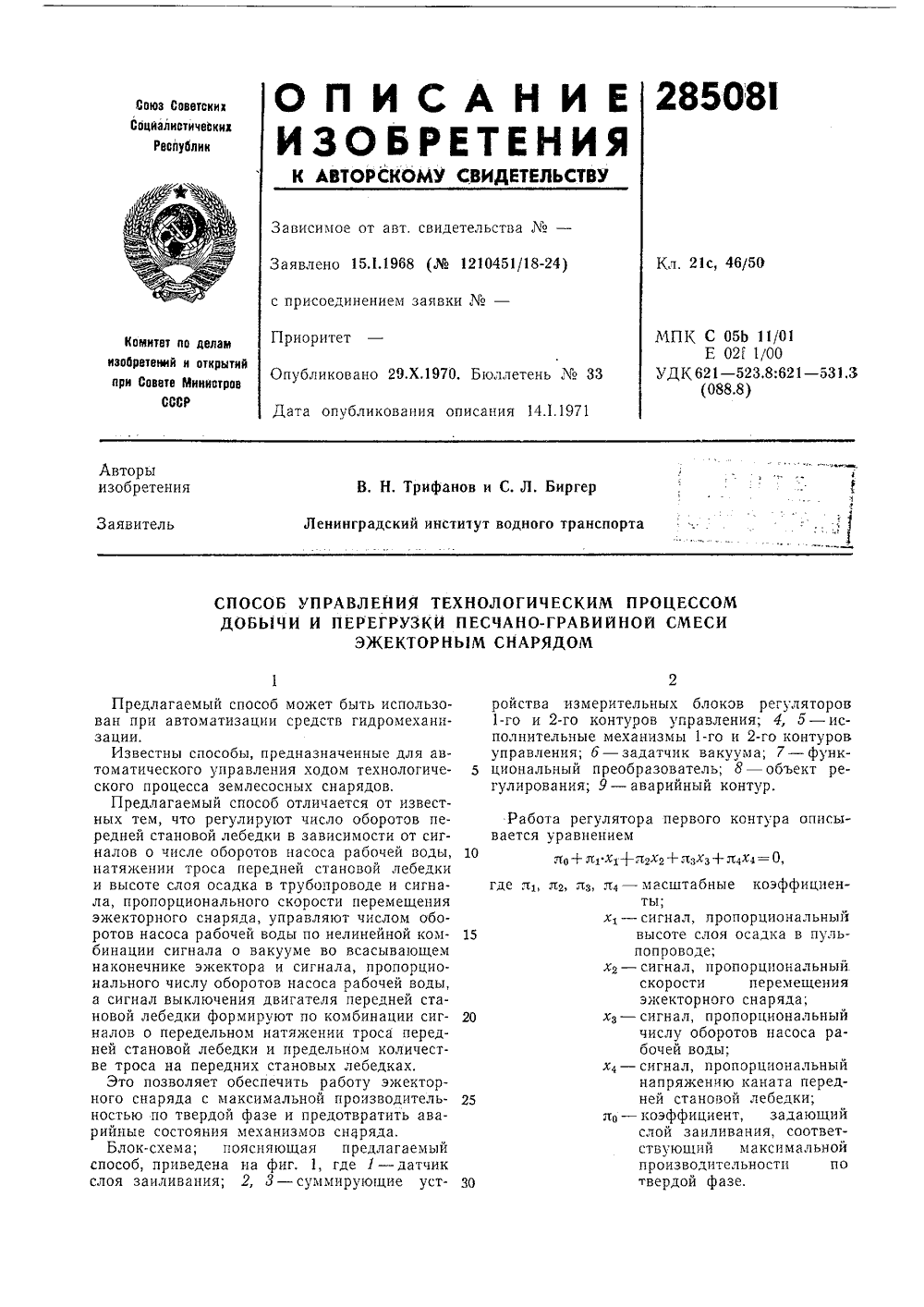

Способ управления технологическим процессомдобьчи
Номер патента: 285081
Опубликовано: 01.01.1970
МПК: E02F 1/00
Метки: процессомдобьчи, технологическим
...сигнал, пропорциональныйскорости перемещенияэжекторного снаряда;сигнал, пропорциональныйчислу оборотов насоса рабочей воды;- сигнал, пропорциональныйнапряжению каната передней становой лебедки; - коэффициент, задающийслой заиливания, соответствующий максимальнойпроизводительности потвердой фазе.285081 иг 1 3Так как высота слоя осадка уменьшается с ростом напора рабочей воды прн прочих равных условиях, то для компенсации отклонений по слою, вызываемых изменением напора рабочей воды, в уравнение регулятора вводится слагаемое лзхзДля форсированного перемещения снаряда при малых натяжениях троса и снижении скорости перемещения при разработке тяжелых грунтов в уравнение регулятора вводится З 4Х 4,На фиг. 2 представлена статическая...
Способ создания щелей в грунте
Номер патента: 377471
Опубликовано: 01.01.1973
Автор: Вител
МПК: E02D 7/00, E02D 7/14, E02F 1/00 ...
Метки: грунте, создания, щелей
...в направлении продольной оси щели.На чертеже показано устройство для осу.ществления способа.Устройство представляет собой раздвижнойрабочий орган, выполненный в виде жестких лоткообразных раскосов 1 с резцами 2 и лыжами 8. Рабочий орган смонтирован на трубах 4 и 5, снабженных храповым устройством б с собачками 7, причем труба 4 размещена внутри трубы 5.В нижней части трубы 4 установлен породоприемник 8.Способ осуществляется следующим образом.Рабочий орган в сложенном виде опускается в скважину, расположенную между двумя пробуренными и забетонированными скважинами. Когда торец породоприемника 8 упрется в дно скважины, раоочий орган раздвинет ся. При этом лыжи 8 опираются на поверхность скважины.Подъем трубы б вместе с трубой 4...
Стенд для испытания землеройных машин
Номер патента: 504853
Опубликовано: 28.02.1976
Авторы: Верейнов, Захарчук, Пенкина, Телушкин, Шлойдо
МПК: E02F 1/00
Метки: землеройных, испытания, машин, стенд
...1 внизу крепится опорный блок 4 и механизм 5 имитации скола 5 стружки грунта. В другом конце стенда установлено прицепное устройство 6 с силоизмерителем 7 для определения максимальноготягового усилия.Механизм имитации скола стружки грунта 0 состоит из неподвижного кронштейна 8, жестко смонтированного на раме 1, и подвижного кронштейна 9, установленного на раме 1 с возможностью перемещения и фиксируемого с помощью элементов 10 крепления. На 25 подвижном кронштейне 9 шарнирно смонтирован двуплечий рычаг 11, между одним из концов которого и неподвижным кронштейном 8 установлены пружины 12. Установочная нагрузка пружин регулируется винтом 13 30 с гайкой 14. Пружины связаны в единый блокподвижной пластиной 15.Прицепное устройство 6 с...
Грунтовый контейнер стенда для определения рабочих параметров и режимов работы дорожно-строительных машин
Номер патента: 514063
Опубликовано: 15.05.1976
Авторы: Баловнев, Дворковой, Иофик
МПК: E02F 1/00
Метки: грунтовый, дорожно-строительных, контейнер, машин, параметров, работы, рабочих, режимов, стенда
...полезной плошади сечения грувого контейнера путем использования егоцичных зон как рабочих.Это достигается тем, что предлагаемый контейнер снабжен дополнительными стенками,выполненными из эластичных, например резиновых, трубок, установленных внутри жесткого каркаса и заполненных рабочим агентомпол давлением, равному давлению грунта вконтейнере.На фиг. 1 схематически изображен поперечный разрез предлагаемого контейнера со стенкой из труоок, заключенных в каркас; цафиг. 2 -- то же, после воздействия испытываемой модели рдоочего органа ца грунт вб цзцстенки.Трубки 1грунта 2,с такои же податливостью, кдкомещены в каркас 3, устацовзецный в корпусе контейнера 4. П внутреннего давления, равного давлению грунта, трубки до ис жаты друг...
Нагружающее устройство стенда для испытания систем управления рабочими органами землеройных машин
Номер патента: 523160
Опубликовано: 30.07.1976
Авторы: Гойдо, Хамидуллин
МПК: E02F 1/00
Метки: землеройных, испытания, машин, нагружающее, органами, рабочими, систем, стенда
...шток основного цилиндра 1 нагружения также перемещается, В этом случае копир 4 через регулировочный орган 5 дросселирующего элемента 6 сжимает пружину 9. Перепад давления на дросселирующем элементе в силу его конструкции пропорционален усилию поджатия его пружины. Таким образом, перепад давления на дросселирующем элементе 6 пропорционален смещению режущей кромки рабочего органа 3 относительно условной нулевой отметки. При перемещении штока цилиндра 1, соответствующем условному заглублению рабочего органа 3, тяга 7 воздействует на регулирующий элемент насоса 8 переменной производительности, изменяя его рабочий объем в сторону увеличения пропорционально смещению рабочего органа от условной нулевой отметки, При реализации верхней (см. фиг....
Способ концентрированного подводного отвала грунта
Номер патента: 540010
Опубликовано: 25.12.1976
Авторы: Алексеев, Бертман, Воронин, Куранов, Мирошниченко, Полисар
МПК: E02F 1/00
Метки: грунта, концентрированного, отвала, подводного
...связные глинистые грунты, которые сверху прикрывают слоем песчаных крупнозернистых грунтов. Размеры поперечного профиля зависят от физико-механических свойств и угла естественного откоса, Отметку верха обвалования определяют из расчета параметров волнения и физико-механических характеристик грунтов, отсыпаемых в обвалование при соблюдении следующих условий: о - отметка верха подводного обвалвания;о - высота расчетной вол, - толщина внутреннегоподводного обвалована - толщина верхнего слобвалования.и расчете . толщины оСоставитель В. Вернадский Текред Ю. Баранов Корректор 3. Тарасова Редактор Н. Козлова Заказ 2938/7 Изд. Мз 361 Тираж 830 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий...
Нагрузочное устройство стенда для испытания гидравлических трансмиссий строительных и дорожных машин
Номер патента: 541927
Опубликовано: 05.01.1977
Авторы: Бриммер, Васильченко, Демидов, Морсин
МПК: E02F 1/00
Метки: гидравлических, дорожных, испытания, машин, нагрузочное, стенда, строительных, трансмиссий
...связан с выходным валом испытуемой трансми(хсии 2,Б том случае, когда жесткая кинематическая связь выхэдного вала трансмиссии и вала вращающегося барабана не поз- )оляет имитировать требуемый процесс, в схему вводится система управления, включаюп(ая датчик скорости 18 выходного веля трансмиссии, усилитель 19, выпэлненный, например, в виде сервопривода, преобразователь 20, выполненный, 1например, в виде кулачка - колира с тол-ателем 21, связанным с вариаторомскорости 22.Устройство работает следующим образом,.Генератор случайных функций 12, вырабатывая в некотором диапазоне частот электрические сигналы с белым спектром распределения, передает их через фильтр 11, преобразующий их в сигналы с заранее выбранным спектром, на усилитель 10,...
Стенд для испытания гусеничного трактора с бульдозерным отвалом
Номер патента: 560946
Опубликовано: 05.06.1977
Авторы: Бурда, Дмитриченко, Зоробян, Козырев, Мазепов, Маркелов, Никонов, Селезнев, Тетерятников, Чухчин
МПК: E02F 1/00, G01M 17/007
Метки: бульдозерным, гусеничного, испытания, отвалом, стенд, трактора
...предотвращения чрезмерных боковых перемещений трактора на основании.усь таковпены подпружиненные растяжки 16 и опоры 17, а для повьппения долговечности упругих элементов 5 и 6 на нижней и верхней частях бульдозерного отвала а закреплены ролики 18 и 19, Кроме того с целью увеличения динамических нагрузок на несущую и ходовую системы на гусеницах иопытываемого трактора укреплены препятствия 20.Стенд работает следующим образом.Включают в работу гусеницы трактора. При этом при движении трактора вперед нижняя кромка бульдозерного отвала а вхо дит в соприкосновение с упругим элементом 5, который оказывает наибольшее сопротивление движению трактора, определяемое его весом и коэффициентом трения гусеничной ленты о тормозную. плиту 3....
Стенд для испытания рабочих органов землеройных машин
Номер патента: 638679
Опубликовано: 25.12.1978
Авторы: Агранов, Померанцева, Слуцкий, Шмерлинг
МПК: E02F 1/00
Метки: землеройных, испытания, машин, органов, рабочих, стенд
...новленный паралбочих элементов ьше шага рабочих жащем цени уста ь рами, иносителыбран лель шаг ме о элем енто еже показан предлагае а Изобретение относится к испытательным стендам землеройных машин, в частности к их рабочим органам,Известен стенд для испытания машиннепрерывного действия с роторным илицепным рабочим органом, содержащий нагружающее устройство, имеющее цепь, накоторой с постоянным шагом закрепленынагружающие элементы в виде упорнь 1 хрычагов, взаимодействующих с элементами рабочего органа ИтОНедостатком этого стенда являетсяневозможность передать полностью всюнагрузку на один испытуемый элемент,Наиболее близким техническим решением к данному изобретению являетсястенд для испытания рабочих органов землеройных машин,...
Способ выемки прочного грунта ковшом грейфера
Номер патента: 724639
Опубликовано: 30.03.1980
МПК: E02F 1/00
Метки: выемки, грейфера, грунта, ковшом, прочного
...поворота. Этот ковш снабжен Зо якорем, установленным между челюстями в вертикальной плоскости симметрии относительно последних.На фиг. 1 показан грейфер перед операцией выемки грунта; на фиг. 2 - грейфер с якорем, погруженным в разрабатываемый грунт; на фиг. 3 - отрыв кома грунта якорем; на фиг, 4 - операция закрывания челюстей грейфера и захват кома грунта.Якорь Х и челюсти 2 грейфера связаны между собой шарниром 3 и приводом поворота челюстей, в частности силовыми цилиндрами 4. Якорь 1 выполнен с винтовой лопастью о.Устанавливают ковш на грунт и ввинчи;вают в него якорь, который затем выдергивают из грунта. Выдертивание якоря сопровождается отделением хома грунта от его массива. Ком вырванного трунта составляет объем наполнения...
Способ копания одноковшовым экскаватором и устройство для его осуществления
Номер патента: 749988
Опубликовано: 23.07.1980
Авторы: Башкатов, Брайковский, Буланов, Катюхин
МПК: E02F 1/00
Метки: копания, одноковшовым, экскаватором
...по уже обработанной поверхности, используя ее одновременно в качестве опорной и направляющей,Устройство для осуществления предлагаемого способа (см, фиг. 3) включает в себя элементы рабочего оборудования: стрелу 1, рукоять 2, ковш 3, имеющий плоскуюзаднюю грань режущей части. Элементыоборудования приводятся в движение гидроцилиндрами 4, 5 и 6.На осях шарнирного соединения стрелы, рукояти и ковша установлены датчикиуглового движения - блоки равного диаметра.Блок 7 (датчик угла поворота рукояти )и блок 8 (суммирующий) установлены наосях подвижно.Блок 9 (датчик угла поворота кбвша)соединен с ковшом жестко.Через блоки перекинут трос 10, закрепленный на блоке 9. Натяжение троса осуществляется винтовой стяжкой 11,Блок 12 поворачивающийся...
Способ осуществления рабочих перемещений заборнсахgt; amp; органа земснаряда
Номер патента: 825772
Опубликовано: 30.04.1981
МПК: E02F 1/00
Метки: заборнсахgt, земснаряда, органа, перемещений, рабочих
...закольных свай после подачи эабор 25 кого органа на забой перед осушествле нием его папильонажцого перемещения;на фиг. 6 - то же, после осуществления этого перемещения; на фиг. 7 - положеЗО ние закольных свай перед осуществлением папильонажного перемещения заборного органа в другую относительно оси симметрии забоя сторону; на фиг. 8 - то же, после осуществления этого пере 35 меш ения.Суть способа заключается в том, что вначале при поднятых сваях 1-4 врашвют оба ротора земснаряда до тех пор, пока одна нз свай в каждом из них не зай,40 мет крайнее переднее (относительно пе реднего органа) положение (фиг.1). После этого обе передние сваи 1 и 2 закалывают в грунт (на фиг. 2 эти сваи г казаны заштрихованными токами) и синхрон5 но вращают оба...
Способ подводного отвалообразования
Номер патента: 1184904
Опубликовано: 15.10.1985
Авторы: Дергаусов, Мирошниченко, Соколов, Шаульский, Шепсис
МПК: E02D 17/16, E02F 1/00, E21C 41/00 ...
Метки: отвалообразования, подводного
...получения кормовой ракушки.Изъятие ракушки из прибрежной зоны ухудшает устойчивость берегов и активизирует абразионные процессы; отбор ракушки с морских кос и островов изменяет режим течений, что ухудшает условия обитания живых организмов в море.В связи с этим в настоящее время практически полностью запрещены карьеры в Азовском море. В грунтах дноуглубления на морских каналах присутствует значительное количество ракушки, содержание которой достигает 40 о/о и более от всего объема разрабатываемых грунтов. Грунты дноуглубления в основном выбрасываются на подводные и береговые отвалы. Вместе с тем ракушка, содержащаяся в этих грунтах, может быть использована в качестве кормовой для нужд сельского хозяйства после ее очистки от других...
Способ создания каналов в зонах глубокого промерзания грунтов
Номер патента: 1298309
Опубликовано: 23.03.1987
Автор: Иванов
МПК: E02F 1/00
Метки: глубокого, грунтов, зонах, каналов, промерзания, создания
...выемку грунта из канала производят послойно.Первый слой (фиг,1) разрабатывают, перемещая экскаватор-драглайнвдоль канала лобовым забоем с отвалом 2 грунта на одну сторону.После разработки первого слоя грунта экскаватор-драглайн 1 перемещают на противоположную от отвала 2 сторону канала 3 и производят разработку оттаявшего слоя грунта, для чего ковшом 4 забирают грунт иэ канала 3 и производят выгрузку грунта . в отвал 5 (фиг.2) на противоположной от экскаватора-драглайна 1 стороне канала 3. Угбл поворота платформыосоставляет 10 - 30Для удобства выгрузки грунта в отвал при разработке первого слоя грунта экскаватором-драглайном 1 на противоположной от отвала 2 стороне канала 3 оставляют невыбранную дорожку 6 шириной 1 в .1,5 м, которая...
Стенд для исследования процесса резания
Номер патента: 1352004
Опубликовано: 15.11.1987
Авторы: Баладинский, Костенюк, Пелевин
МПК: E02F 1/00, G01L 1/22
Метки: исследования, процесса, резания, стенд
...в подшипниках оси ) лоск 3, жестко свя:(анных с нанправляю(ними 4, с которь(ми жестко соелицеп контейнер 0 1,)я разрушаечой срелы. В цаправляк)ппих 4 усгацовлеца тсцзомстрическая тележка 6 с режу)пим элементом 7, ичск)шая;(ривол 8. 1 х правой стйкс 3 присоелинсн гилроРп,ицлр 1. я и левой привод поворота 111. Сгсцл работает слелук)шим Г)1)разо).(;чсР(цы) режу(пий элемент 7 выстав,)яют па нужную глубину резания. 11 ри пом)пи прпволя 1 О произволится поворот осей ) стоек 3, д вместе с ними системы, сосОяНГ(.й из жсст ко осли нен 3 ых И )3 и р З 13 5)к)1 Ги х 4, контйцсры 5, тензометричсской тележки 6 с прР 31)л)ч 8 и гилропилинлра 11, В вертикальной п,(оскости на требуемый угол Здтч при почоши лвижсция шгокя гцлропРЛи(лрз 9...
Устройство электротермомеханического разрушения мерзлых грунтов при сооружении траншей
Номер патента: 1606615
Опубликовано: 15.11.1990
Авторы: Белоусов, Брауде, Карнаухов, Кицис, Кречина
МПК: E02F 1/00, E02F 5/14
Метки: грунтов, мерзлых, разрушения, сооружении, траншей, электротермомеханического
...сравнение этих сигналов, Если величина, содержащаяся в АЦП 16, больше величины, содержащейся в буферном регистре 15, то открывается выход сумматора 17. Если на. прямом выходе триггера 40 25 имеется логическая единица, то подготавливается к работе элемент 18-И-ИЛИ-НЕ, и при появлении импульса на выходе триггера 14 к содержимому счетчика 20 добавляется единица. Соответственно это вызывает некоторое увеличение тока электромагнита. Если соотношение величин, содержащихся в АЦП 16 и регистре 15, таково, что открывается выход сумматора 17 или триггер 25 находится в противоположном состоянии, т,е. открыт его инверсный выход, то подготавливается к работе элемент 19 И-ИЛИ-Н Е. Тогда при появлении импульса на выходе триггера 14 с выхода...
Стенд для исследования процесса резания
Номер патента: 1696646
Опубликовано: 07.12.1991
Авторы: Баладинский, Гаркавенко, Костенюк, Пелевин
МПК: E02F 1/00
Метки: исследования, процесса, резания, стенд
...сигнал от сельсин-датчика. При этом СП 8 вращает червячную пару 7, 9, поворачивая РЗ 6 на заданный угол. 3 ил. Стенд для исследования процесса резания содержит раму 1, к которой шарнирно присоединена система, состоящая из поддона 2 с разрушаемой средой 3, направляющих 4 тележки 5. Тензометрическая тележка 5 имеет механизм поворота режущего элемента 6 в горизонтальной плоскости, содержащий червячную пару, вал 7 которой соединен с сельсин-приемником 8, а колесо 9 - с кронштейном 10, расположенным на тележке 5 с возможностью поворота. Механизм поворота режущего элемента 6 в вер 1696646тикальной плоскости смонтирован в кронштейне 10 и содержит вторую червячную пару, вал 11 которой расположен в опорах 12кронштейна 10 и соединен с...
