Тихомиров

Номер патента: 949214

Опубликовано: 07.08.1982

Авторы: Романов, Свиридов, Тихомиров, Файнлейб

МПК: F02B 19/16

Метки: внутреннего, двигатель, сгорания

...4, которая имеет значительно большую, чем верхняя, массу и накапливает тепловую энергито продуктов сгорания.,Г 1 вцгагель работает следуюшцм Обра 41 тзом,НВ тактЕ, РВСЦП 1 РЕП 1 И ПЩЖНЯЯ 1 ЕС гт,вставки 4, непосредственно сспрцкесаюшаяся с продуктамц сгорания, цаходя 1 димися в наж 10 ршневом Гространс тве,1акКУМУтЛИРУЕТ ТЕПЛОТ КОТОРОЕ ЦЕРСдаРТся по сгенке встаьки 4 и далее до сечения 6-3. Ероме этого, в началесгорания к стенке переменного сечениявставки 4 подводится дополнительноегвколичество тепла От соприкосновенияГоряЧИХ газв С ИСПарцтЕЛЬИОЕт ПверхностьЕо внутренней сферы камеры сгорания 3, в резулетвте чего температурастенки переменного сечения достиге;ттЕМПЕратурЫ, НЕОВХОДИМОП дття ПОЛНОЙперегонки топлива нв такте сжвгця воздух...

Номер патента: 948757

Опубликовано: 07.08.1982

Авторы: Бондаренко, Вергунов, Володин, Ильин, Каипов, Каценеленбоген, Лещенко, Мориц, Мундингер, Никитюк, Попов, Соколов, Сорин, Тихомиров, Филенко

МПК: B63B 25/08

Метки: газов, инертных, нефтеналивного, судна

...орган 27 и дистанционно управляемый затвор 23 в газоотводную трубу. При появлении паров нефтепродуктов за нево возвратно-запорным органом 27, а это возможно на завершающей стадии процесса погрузки нефти или ее про: дуктов, сработает датчик 20, по сиг- налу которого произойдет закрытие дистанционно управляемого затвора 23 и открытие затворов 21 и 22. Теперь смешанный с парами нефтепродуктов газ будет поступать через дистанционно управляемый затвор 21 в испаритель б холодильной установки, в котором пары нефтепродуктов будут конденскроваться и стекать в поддон испарителя и далее направляться в судовой сепаратор, а очищенный от паров нефтепродуктов гаэ через затвор 22 в газоотводную трубу. Появление паров нефтепродуктов за...

Номер патента: 948750

Опубликовано: 07.08.1982

Авторы: Довгий, Манилов, Тихомиров

МПК: B63B 19/19

Метки: закрытие, люковое, судовое

...расположенным под углом 50-70 ф с опорной поверхностью комингса 4 в плоскости, параллельной направлению перемещения секции 1. Каж. дый кронштейн 8 имеет ответные поверх о ности 10, выполненные с возможностью сопряжения с поверхностями щек 9 обуха 5 при задраенной, секции 1.Судовое люковое закрытие работает следующим образом. 15При закрывании люкового закрытия секция 1 поверхностями 10 закрепленных на ней кронштейнов 8 направляется по поверхностям щек 9 обухов 5, В результате обеспечивается строгая 20 взаимная фиксация прокладки 2 и уплотнительного бурта 3Затем секция обжимается откидными болтами 6 с гайками 7, что дополнительно обеспечивает точность сопряжения прокладки 2 25 с уплотнительным буртом 3, при этом боковые инерционные...

Номер патента: 947507

Опубликовано: 30.07.1982

Авторы: Алексеев, Дискин, Дронов, Тихомиров, Хатунцев

МПК: F16D 35/00

Метки: вязкостная, гидромуфта

...канала 10 выполнена клинообразная прорезь 12. Часть внутренней стенки 11 .около входного отверстия 9 выполнена н виде клина 13, кромка 14 10 которого расположена вблизи цилиндрической поверхности 15 ведущего диска 1. На рабочих поверхностях недущего диска 1 выполнены радиальные канавки 17 для ускорения заполнения жидкостью 15 зазоров между ведущими и ведомыми элементами при включении гидромуфты. На периферии ведущего диска 1, противоположной резервной камере 4, от внеш" них концов радиальных канавок 16 выполнены дугообразные канавки 17 аналогичные кананке, выполненной в перегородке, направленные н сторону, противоположную направлению вращения ведущего диска. На заднем по направ-. лению вращения конце каждой канавки 17 выполнено сквозное...

Номер патента: 947442

Опубликовано: 30.07.1982

Авторы: Бандырский, Тихомиров, Трегубов, Шептура

МПК: E21F 15/00

Метки: дозакладки, карстовых, полостей, техногенных

...закладочный .материал вспучивается и в межпоровое пространство поступает вода, раэбавляющая концентрированную серную кислотуэтом продукты реакции надежно 25кольматируют полость и мелкие трещины. После окончания реакции образуется гипс и практически непроницаемаяглиноподобная масса.Для замедления реакции в периоддозакладки в смесь концентрированной серной кислоты с пенополистиролом добавляют сухой .кварцевый песокили глинистый порошок, которые нереагируют с серной кислотой, а в начальный период реакции отнимают тепло для своего разогрева, хотя по мере поступления воды из закладочногоматериала или по скважине температура реакции возрастает до 150 С,На фиг. 1 поКазано положение закладочного массива до начала дозакладки; на фиг. 2 - то же,...

Номер патента: 946848

Опубликовано: 30.07.1982

Авторы: Васильев, Колявкин, Лупеев, Тихомиров

МПК: B23K 11/00

Метки: контактной, машин, сварки, точечной, электрододержатель

...выполнен с лысками, взаимодействующими с закреп. ленными в корпусе штифтами.На фиг. 1 показан электрододержатель, разрез; на фиг. 2 - сечение А-А на фиг. 1.В корпусе 1 электрододержателя смонтирована переходная конусная втулка 2, в которой установлен электрод 3.Втулка 2 имеет кольцевую проточку 4, в которую входят цилиндрические концы предохранительных винтов 5 и отверстия б под рожковый ключ (ГОСТ 6394-73). В верхней части втулки 2 имеется внутренняя резьба, в которую ввинчен выталкиватель 7. В корпус 1 запрессованы два цилиндрических штифта 8, которые, взаимодействуя с лысками, выполненными на верхнем конце выталкивателя 7, лишают выталкиватель возможности вращаться вокруг продольной оси. Нижняя часть втулки 2 имеет резьбу, на...

Номер патента: 945145

Опубликовано: 23.07.1982

Авторы: Ефимова, Костров, Кулазин, Лепилкина, Мартынова, Олефиренко, Рыщенко, Тихомиров, Трусова, Тютюнов

МПК: C04B 41/06

Метки: керамических, подглазурного, слоя, состав

...компонент 30-50Эффективное действие флюсующегокомпонента обусловлено тем, что впроцессе спекания подглазурного слояобразуются легкоплавкие эвтектики всистемах СаО - йа О - 5 О,СаО - СаГ - 5 О, Кроме того, присутствующий в составе Флюса ивн фто.ра способствует более раннему появлению расплава в значительных количествах и более прочному. сцеплениюподглазурного слоя с керамическойосновои уже ии пониженных (840 мзз860 С) температурах обжига при одновременном повышении термостойкостиф глазурного покрытия.Подглазурный слой готовят. методомсовместного мокрого помола глинистыхи отощающих компонентов до остатка 145 4на сите М 0056 05-0,ЗФ при влажности шлинкера 50-523 и удельном весе1,38-1,42 г/см,Флюсующий компонент используютв составе...

Номер патента: 943574

Опубликовано: 15.07.1982

Авторы: Еременко, Иванов, Николаевский, Тихомиров

МПК: G01N 33/48

Метки: криоглобулинов, крови, наличия, сыворотке

...вместе инъекции охлажденной сыворотки появляется гипаремия, позже-отек и индурация.20 Введение свежей сыворотки больных подобными явлениями не сопровождается. Способ поясняется следующими примерами,представленными в виде таблицы,943574 Наличие криоглобупинов Диагноз за.болевания Времяисследо.ваний Пример, й". Больные 1 дм/1 дС 0,6 Хронический 17 оботруктив.ный бронхит 26,11.1981 0 26.11.1981 1 дМ/1 дС 0,7 19 К. 26.11,1981 Хроническаяпневмония 1 дМ/1 дС 0,8 2.1 1 1,1981 бстрая право- . 15. сторонняя верх.недолевая сег.ментарнаяпневмония 1 дМ/1 дС 0,4 2.111,ф1981 Острая правосторонняяверхнедолевачсегментарнаяпневмония 0 2. П 1.1981 2.111.1981 1 дМ/1 дС 0,4 Хронический 16необструктивный бронхит В таблице приведены показатели...

Номер патента: 943510

Опубликовано: 15.07.1982

Авторы: Беленький, Воропаев, Кондрашов, Розенберг, Тихомиров

МПК: F27D 1/02

Метки: дуговой, печи, свода, секция

...воды показано на чертеже стрелками. Весь объем нижнейкамеры 5 .заполнен порошкообразным высоко-огнеупорным и теплопроводным материалом11, внутри которого установлены термопары 12,Крепление защитного слоя 2 бетона к кессону 1 может быть осуществлено, например,с помощью специальной арматуры из тонкойстальной проволоки, приваренной к его нижнему листу. В качестве порошкообразноговысокоогнеупорного и теплопроводного материала может быть применена, например, смесьграфитового порошка с тонкомолотым шамо.50том с различным соотношением компонентовв зависимости от требований технологического процесса, для которого применяется предлагаемое устройство, При сборке секции нижнюю камеру 5 заполняют порошкообразнымматериалом и устанавливают...

Номер патента: 941811

Опубликовано: 07.07.1982

Авторы: Зеликовский, Лившиц, Литманович, Малаховский, Рацуцкий, Славуцкий, Тихомиров

МПК: F25B 31/02

Метки: герметичного, глушитель, компрессора, холодильного, шума

...отверстия расположены в дне корпуса.Площадь сливных отверстий составляет 0,01 - 0,05 от площади проходных сечений входных каналов.На фиг. 1 изображен глушитель, продольный разрез; на фиг. 2 - холодильный компрессор, разрез.Глушитель содержит вертикально расположенный корпус 1, имеющий входные каналы 2, сливные отверстия 3 лля масла и закрепленный в дне 4 выходной патрубок 5. Сливные отверстия 3 распоп важен ( в лне 4 корпуса 1, а их плоцаль составляет 0,01 0,05 от плошали прохолных сечений входных каналов 2.Глушитель установлен на всасывающемтрубопроводе 6 компрессора 7, имеющем гер.метичный кожух 8.При работе компрессора 7 хлалагент постх пает в полость корпусаглушителя по каналам 2. Вследствие резкого падения ско Орости из...

Номер патента: 941482

Опубликовано: 07.07.1982

Авторы: Матанцев, Медведева, Тихомиров, Шальнова

МПК: E02F 3/60

Метки: ковш, экскаватора-драглайна

...схема опрыскивания ковша профилактической жидкостью; на фиг. 4 и 5 - ковш, соответственно в моменты черпания и разгрузки.Ковш включает корпус 1 с аркой 2 и упряжью 3, емкости 4 с профилактической жидкостью, П-образную рамку 5, закрепленную с помощью шарнирного соединения 20 6 на боковых стенках ковша, и механизм опрыскивания в виде гидроцилиндров 7.Нижняя часть рамки 5 выполнена в виде скребка, снабженного форсунками 8 для распыления профилактической жидкости, а верхняя часть соединена гибкими тягами 9 и 10 25 соответственно с тяговым 11 и подъемным 12 канатами и шарнирными тягами 13 со штоками 14 поршней 15, перемещающихся в гидроцилиндрах 7. Длина гибких тяг 9 и 10 выбирается такой, чтобы при разгрузке и погрузке ковша...

Номер патента: 938357

Опубликовано: 23.06.1982

Авторы: Ануфриев, Тихомиров

МПК: H03B 23/00

Метки: генератор, качающейся, частоты

...сигнал "Сброс"При работе в режиме аналоговогоуправления на второй вход первогоэлемента И 9 подается запрещающийсигнал, отключающий формирователь Оступенчатого напряжения, а управляющее напряжение от внешнего источника Ч 3 подается на вход аналоговогоключа 11,В режиме регулировки скоростикачания частоты внутри рабочего диапазона качания, т.е. для полученияв диапазоне качания участка с измененной скоростью качания частотынадо установить период выходных импульсов второго формирователя 22импульсов меньше времени качания .управляемого генератора 3 в однусторону, например, для определенустройства не работает. После этого подготовительного этапа в запоминающее устройство 17 начинаютприходить и подсчитываться импульсы,с выхода элемента И 16. В...

Номер патента: 937397

Опубликовано: 23.06.1982

Авторы: Каушанский, Махлярчук, Тихомиров

МПК: C04B 13/22

Метки: приготовления, строительного

...материала, включающем 5. смешение цемента с диоксидом марган"ца с последующим затворением водой,цемент смешивают с 0,1 - 1 Ф диоксида марганца.П р и м е р . В цемент предварительно добавляют 0,1 - 5 Ф (от весацемента) диоксида марганца и затворяют этот цемент водой.В таблице приведены результаты 15 и пытанияОтсутствие положительного эффектапри содержании добавки более 5 Ф можетбыть связано с тем, что большие количества диоксида марганца действуюткак инертный наполнитель.Таким образом, использованле изорретения позволит повысить механическую прочность строительного матери.937397 4изделий, повышает производительностьтруда, а также позволяет достичьэкономии цемента. Способ 413 249 206 Известный Предлагаемый 372 429...

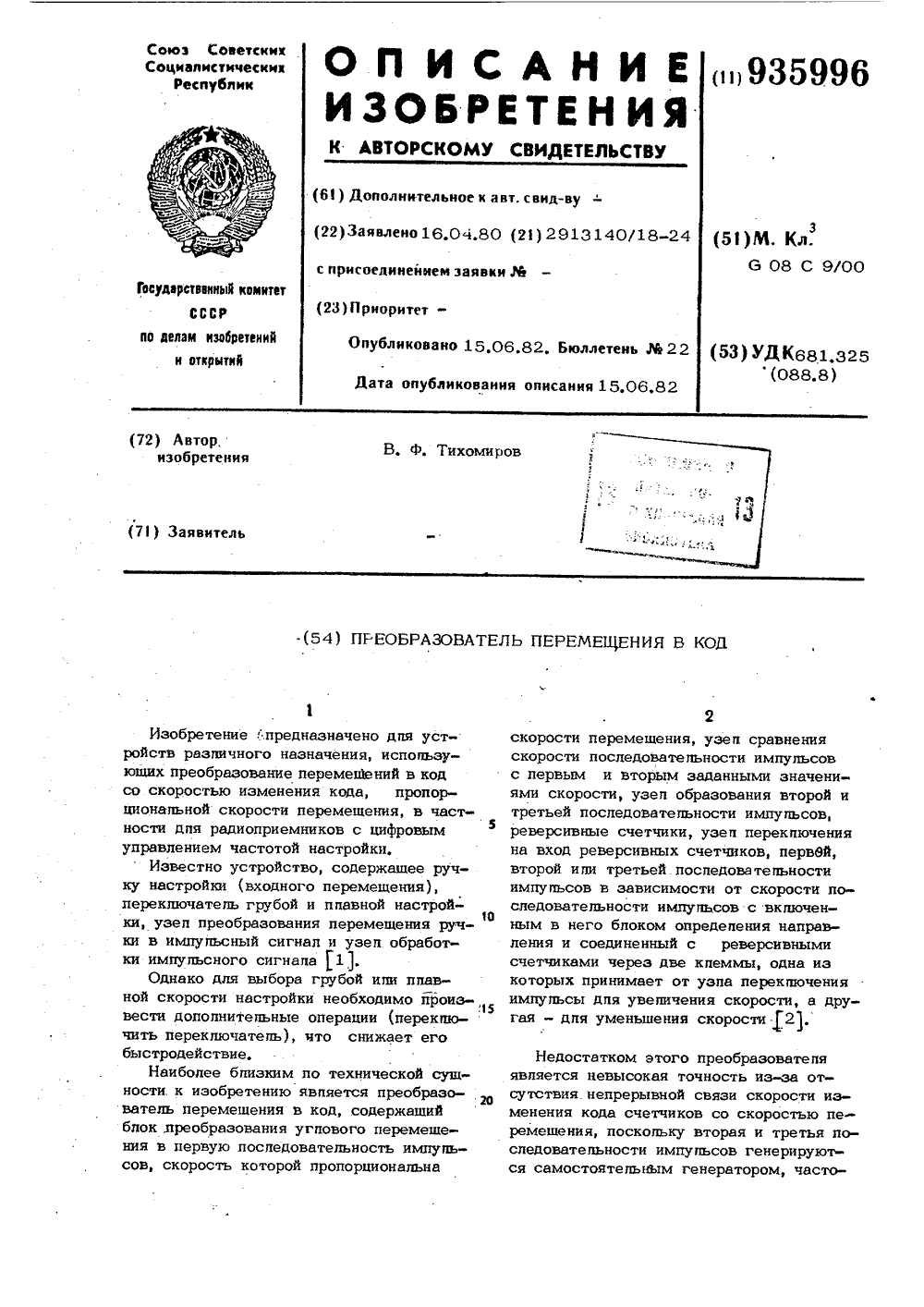

Номер патента: 935996

Опубликовано: 15.06.1982

Автор: Тихомиров

МПК: G08C 9/00

Метки: код, перемещения

...ИпИ 8, 9- и первой группы и эпементы ИЛИ 10, 11- И второй группы.Преобразоватепь работает следующимОбразомПеремещение на входе бпока 1 преобразования преобразуется в поспедоватепь- ности импупьсов на его выходе со сдвигом фаз в 1/4 периода. Указанные поспедоватепьности поступают в бпок 2 опре 55 депения направпения, который преобразует входные поспедоватепьности импупьсов в поспедоватепьности импупьсов на первом ипи втором выходе в зависимости от направления перемещения, на противопопожном выходе импупьсы при этомотсутствуют. С первого выхода бпока 2опреде пения направления импупьсы поступают на суммирующий вход первого реверсивного счетчика 5 и на вход первого блока 3 коммутации. При скорости последовательности импульсов ниже...

Номер патента: 935453

Опубликовано: 15.06.1982

Авторы: Баркман, Гильченок, Иванов, Левицкий, Тихомиров

МПК: B66C 23/34

Метки: башенный, кран, самомонтируемый

...крышкой 4,закрепляемой посредством шпильки 5 и гайки 6. Стрела 2 имеет палец 7 для крепления ее в рабочем . положении на башне. С наружной стороны башни 1 смонтирована каретка 8, установленная на ее поясах и снабженная приводом (,не показан), На каретке 8 имеется приспособление для закрепле ния стрелы 2, выполненное в виде призмы 9, на которой посредством болтов 10 и 11 установлены прижимные планки 12, На кране имеется привод для подьема стрелы 2 (,не показана) с кана" том 13, конец которого закреплен на стреле 2.На каретке 8 закреплена проушина 14, которая посредством пальца 15 свя 3 93545 зама с проушиной 16, закрепленной на верхнем поясе стрелы 2, Стрелу 2 по-. секционно монтируют вдоль башни 1 и закрепляют посредством призмы 9 с при....

Номер патента: 935418

Опубликовано: 15.06.1982

Авторы: Кравцов, Соснушкин, Тихомиров, Трояновский

МПК: B65G 67/24

Метки: вагонов, грузов, железнодорожных, перегрузки, сыпучих

...происходит следующим образом.Платформу 1, закрепленную шарнирноотносительно фундамента с помощью, например, гидропривода 2 устанавливают в горизонтальное положение. На путь платформы подают разгружаемый вагон 3 и фиксируют его с помощью зажимного механиз ма 4. После фиксации вагона на платформеприводят в действие вибровозбудитель 4, обеспечивающий возвратно-поступательное движение вагона в продольном направлении с заданной частотой. С помощью гидропривода постепенно наклоняют платформу с вагоном в сторону, противоположную выгрузке, и тем самым снимают нагрузку с дверных створок 5 вагона от находящегося в нем продукта. После вскрытия створок к дверному проему вагона подают подвижный93543лоток 6, и начинают процесс перегрузки продукта в...

Номер патента: 934242

Опубликовано: 07.06.1982

Авторы: Гельман, Костин, Стысин, Тихомиров, Хатырев

МПК: G01J 1/44

Метки: многопредельный, фотометр

...8 дешифратора 7 соединены со входом блока 3 регистрации. Дешифратор может быть, например, выполнен на элементах НЕ 9 и И 10, через элементы И 10 соответствующие выходы компараторов 5 соединены со входами аналоговых ключей 8, а вторые входы элементов И 1 О соединены с выходами элементов НЕ 9, вход которых соединен с выходом соседнего ком паратора,Устройсгво работает следующим образом,Величина опорного напряжения выбирается равной условному младшему пределу измерений. Если выходной сигнал фотоприемника 1 нс превышает условного младшего предела, то выходные сигналы всех компараторов 5 оказываются нулевыми, также как и выходные сигналы всех соответствующих элементов И, Вследствие этого, аналоговые ключевые элементы 8 оказываются...

Номер патента: 931888

Опубликовано: 30.05.1982

Авторы: Быков, Воронов, Тихомиров

МПК: E01B 27/11

Метки: щебнеочистительное

...разделительные перегородки 12,93188 3образуя секции, причем конвейеры 6 и 8 имеют правостороннюю навивку винтовой поверхности , а конвейер 7 - левостороннею. Привод винтовых конвейеров осуществлен через откры" % тую зубчатую 13 и ременную 14 передачи посредством гидромотора 15. Длина перегородок меньше длины винтовых конвейеров, которые расположены друг над другом. 1 ОУстройство работает следующим об- разом.Путевой щебень с подрезного ножа 2 поступает на бесконечную сетку 4.8 рабочей камере сетки ч происходит И выброс загрязнителей (показано стрелкой на фиг. 2) , Загрязнители попадают на вращающиеся винтовые поверхности, расположенные по высоте рабо,чей камеры, и увлекаются последними 20 вдоль или под некоторым углом к оси движения...

Номер патента: 931699

Опубликовано: 30.05.1982

Авторы: Барер, Каплан, Тихомиров

МПК: B66F 3/22

Метки: подъемник

...2 о соединение с помощью рычагов 19маный рычаг 19 имеет шарнирное со с площадкой 3, а рычаг 20 - с19 и емкостью 4.Подъемник работает следующим образом.3Г 1 ри вращении рукоятки 17 трос 16 наматывается на барабан 15, шарниры 12 и 14 сближаются. между собой, и осуществляется подъем грузовой площадки 3. Так как при этом сближаются между собой шарниры 6 и 7, грузовая площадка 3 одновремен но с подъемом перемещается в направлении от шарнира 6 к шарниру 7 (на фиг. 1 вправо) . Подъем грузовой площадки 3 осуществляется до тех пор, пока она не сместится в горизонтальном направлении о в положение, при котором правый край емкости 4 окажется над требуемым местом разгрузки груза. После этого опусканием конца рычага 20 осуществляют поворот...

Номер патента: 931660

Опубликовано: 30.05.1982

Авторы: Витушкин, Тихомиров

МПК: B66C 1/68

Метки: грузоподъемное, крану, путеукладочному

...11.Для фиксации первоначального положения параллелограмма стороны 9 истойки 10 соединены диагональной укосиной 12, а для обеспечения задан- оного шага рихтовки звена раздвижныестойки 10 и укосина 12 снабжены взаимодействующим с Фиксаторами отверстиями 13 и шкалами 14 расстояний. Приэтом укосина соединена с нижней горизонтальной стороной и одной из стоек шарнирно, а с верхней стороной идругой стойкой - разъемно,Для предотвращения проскальзывания нижних горизонтальных сторон 209 опора 5 снабжена выступами 15.Устройство работает следующимобразом.платформы крана 2 траверсойс приводными захватами 4 зацепляется рельсовое звено 16, перемещается вдоль стрелы крана, и конец звена стыкуется путем постановки накладок и стыковых болтов с ранее...

Номер патента: 931580

Опубликовано: 30.05.1982

Авторы: Григорьев, Довгий, Ковалев, Тихомиров

МПК: B63B 19/18

Метки: закрытие, люковое, скользящее, судовое

...на доро 3 комингса 4 люка. Секция 1 шарнирно динена с двуплечим рычагом 5, котдругим концом посредством ползуна 6 связан с направляющей обоймой 7, закрепленной на комингсе 4, а своей серединой шарнирно соединен с ведущим рычагом 8, шарнирно закрепленным посредством обуха 9 на комингсе 4 и имеющем второе плечо 10, связанное посредством общей тяги 11 и приводного рычага 12, шарнирно закрепленного на комингсе 4, с гидроцилиндром 13, также шарнирно установленным на комингсе 4. 1 ОУстройство работает следующим образом.При открывании гидроцилиндр 13 разворачивает приводной рычаг 12 относительно шарнира его крепления на комингсе 4, перемещает общую тягу 11, которая разворачивает второе плечо 10 ведущего рычага 8 15 и соответственно...

Номер патента: 930247

Опубликовано: 23.05.1982

Авторы: Грицай, Игнатьев, Коровин, Михальченок, Тихомиров, Яковлев

МПК: G05B 11/26

Метки: привод, следящий, цифровой

...режиме пропорциональна этому сигналу. Скорость двигатепя щ измеряется в предлагаемом устрой стве двумя способами.Сигнал аналогового датчика 6 скорости пропооционален скорости двигателя 4, если эта скорость ниже уровня ограничителя 7,Этот сигнал преобразуется в цифровой код шов аналого-цифровом преобразователе 8.Приращение кода на выходе преобразователя перемещение-код 9 также пропорционально скорости ю, именноМщТиЬх = епй (2)2 эгде И - число дискрет датчика 5 перемещения на 2 У электрических радиан; а- скорость датчика перемещения, Т- период измерения, причем дх тем точнее соответствует измеряемой скорости и), чем больше значение и).В предлагаемом устройстве точность регулирования скорости повышена как раз за счет использования...

Номер патента: 929378

Опубликовано: 23.05.1982

Авторы: Колявкин, Лупеев, Мудров, Тихомиров

МПК: B23K 37/02

Метки: листового, проката, резки, стол, термической

...Стол для термической резки листового проката, содержащий основание с подвижными опорными ребрами для размещения проката и корпусом раскройной рамы, в котором выполнены пазы, а также смонтированную на основании поперечную балку газорезательной машины, о т л и,ч а ю щ и йс я тем, что, с целью повышения эффективности зашиты ребер от повреждения их пламенем резака,на каждом ребре закреплено по два ролика, сами опорные ребра выполнены поворотными и подпружиненными, а на поперечной балке смонтированы пневматические толкатели, взаимодействующие с роликами ребер и дугообразные фиксаторы для роликов, при этом пазы в корпусе раскройной рамы выполнены из двух частей, одна часть которых представляет щель со стенками, перпендикулярными основанию, а...

Номер патента: 929332

Опубликовано: 23.05.1982

Авторы: Гулый, Иванов, Тихомиров, Шитов

МПК: B23B 1/00

Метки: механической

...мгновенного значения нагрузки на резец от средней величины 10 будет представлять собой сумму колебаний однократной и тройной частоты относительно нулевого уровня 11. Средняя по времени величина произведения при этом равна нулю,При отклонении среднего положения пятна нагрева в какую-либо сторону точек 6 или 8 нагрузка на резец будут уменьшаться при приближении пятна нагрева к положению 7, при этом колебания нагрузки на резец при отклонении в разные стороны имеют противоположные фазы, а частоты этих колебаний совпадают с частотой колебаний пятна нагрева, Произведения мгновенных значений отклонения нагрузки от средней величины 12 (13) при отклонении среднего положения пятна нагрева в сторону 6 (8) и мгновенные значения отклонения места...

Номер патента: 929245

Опубликовано: 23.05.1982

Автор: Тихомиров

МПК: B05C 3/20

Метки: изделия, нанесения, поверхность, погружением, покрытия, фланцем

...под неподвижной ванной 10 соосно с ней.Дно 11 неподвижной ванны 1 О выполнено в виде диафрагмы с кольцевыми гофрами 12, закрепленной по центру к фланцу 13 штока силового цилиндра 1. Боковые стенки неподвижной ванны выполнены из отдельных элементов 14, снабженных проушинами 15 с внутренней стороны, и соединены между собой и с дном ванны при помощи листового эластичного материала 16, например резины, образующего в местах присоединения его к смежным элементам петли.Силовой цилиндр 1 снабжен проушинами 17, закрепленными штифтами 1 8 на штоке 6. Проушины 15 отдельных элементов соединены с проушинами 17 штока 6 силового цилиндра 1 вертикального перемещения подвижной ванны посредством тяг 19, установленных на осях 20.Силовой цилиндр 1 и...

Номер патента: 927288

Опубликовано: 15.05.1982

Авторы: Решетниов, Романов, Семенов, Тихомиров

МПК: B01F 7/08

Метки: смеситель, шнековый

...В подшипникооых узлах 6 и 7. На полом валу 1 закреплен шнек 8 и полые перфорированные перегородки ".1, установ О ленные на нерабочей стороне винтоВой поверхности шнека 8. трубопровод 10 служащий для подвода пара в шнековый смеситель, закрепленный на подшипниковом узле 6, иШнековый смеситель работает следующим образом.Сыпучий материал например зерно через приемный патрубок 2 поступает в винтовой канал шнека 8, который 2 В перемещает его в корпусе 1 к выпускному патрубку 3. За время пребывания в шнековом смесителе сыпучий материал не только перемешивается, но и увлажняется и нагревается паром, 25 поступающим под давлением в толщу сыпучегб материала из отверстий в перегородках 9. К шнековому смесителю пар поддавлением 0,3-0,6 МПа 3"6...

Номер патента: 927225

Опубликовано: 15.05.1982

Автор: Тихомиров

МПК: A46B 7/10

Метки: щетка

...сборки щетки цилиндрическуюоправку 1 устанавливают вертикально,одевают на нее тарельчатую шайбу 3и укладывают на шайбу один из проволочных наборов 2, распределяя ворсвокруг оправки 1 в соответствии с заданной схемой установки при помощикольцевого шаблона-ограничителя(не показано).Затем в отверстия 12 оправки 1с помощью выступов 10 устанавливаются секторы 7 диска 8 таким образом,чтобы секторы 7 сдвинулись к центруоправки 1 и вступили внутренним диаметром в контакт с наружной поверхностью оправки 1, выбрав зазор. Смежду внутренним диаметром сектора7 диска О и наружным диаметром оправки .После этого, применяя кольцевойшаблон-ограничитель (не показан),укладываетср на секторы 7 и 8 второйнабор 2 проволочного ворса с распределением ворса...

Номер патента: 927219

Опубликовано: 15.05.1982

Авторы: Артюхов, Обыденный, Павлинов, Тихомиров

МПК: A01N 59/16

Метки: роста, сосны, стимулирования

...входят в состав ферментов что на несколько порядков увеличивает их Физиологическую эффективность.В условиях средней полосы обработка ели по известному способу (раствором пятиокиси ванадия ) увеличила ее прирост на 293, а в данных условиях приросг сосны увеличился только на 121 (см. таблицу 1, т.е. предлагаемый способ, обеспечивающий увеличение при роста в данных условиях на 30-403, эффективнее прототипа.Из приведенных материалов следует, что эффективность данного вещества существенно зависит от его сочетания и времени взаимодействия с другими веществами, вносимыми данному насаждению, Так, стронций сернокислый повышает свою эффективность в год внесения после кадмия сернокислого ртути азотнокислой и хрома азотно- кислого см. таблицу, пп....

Номер патента: 926005

Опубликовано: 07.05.1982

Авторы: Громов, Зотов, Карайчев, Пыхова, Тихомиров, Устинников

МПК: C12C 7/04

Метки: брожения, крахмалсодержащего, подготовки, спиртового, сырья

...ьиЫАЯ в количестве 0,20,5 ед, АС, осуществляя на стадии тонкого измельчения и термической обработки декстринизацию крахмала.Предлагаемый способ осуществляютследующим образом,Крахмалсодержашее сырье подвергаютпредварительному грубому измельчениюв крупку, помол смешивают с водой ивводят бактериальную культуру ЬвсАи 8ьцМ 13 при 35-55 С в количестве0,05-0,1 ед, ПС, осуществляя при этойтемпературе дезагрегирование белковокрахмального комплекса в течение3-10 мин, после чего замес подвергают измельчению до частиц размером0,25 мм и менее. В процессе тонкогоизмельчения в сырье дополнительно вводят бактериальную культуру ЬМОо 8ьи 5 КЗ при температуре, равной 5055 С, осуществляя таким образом на стадии тонкого измельчения и...

Номер патента: 925797

Опубликовано: 07.05.1982

Авторы: Белицкий, Каранаев, Мухамедов, Тихомиров, Якубов

МПК: B65G 31/02

Метки: метатель, сыпучего

...содержащее зубчато-реечную передачу, рейка 6 которой, взаимодействующая с колесовал 7, смонтирована в дугообразных направляющих 8. При этом кор 15 пус имеет привод 9 для поворота его относительно вертикальной оси, а нижняя стенка 10 выводного патрубка 3 установлена в корпусе тангенциально и жестко соединена с рейкой б; подача 20 материала к барабану происходит по наклонному лотку 11.Хлопок-сырец из бункера 2 по подающему лотку 11 проносится в зону воздействия на него колкового барабана 4. Подхваченная колками барабана и уплотненная в клиновол участке порция хлопка-сырца протаскивается по днищу корпуса 1 и выбрасывается с устройства в той зоне, где днище по форме совпадает с тангенциальной стенкой 10 выводного патрубка 3. На ....
