Тихомиров

Номер патента: 344029

Опубликовано: 01.01.1972

Авторы: Андреев, Ибяно, Тихомиров

МПК: C23C 2/38

Метки: горячих, изделия, нанесения, покрытий, цилиндрические

...5 и диски б. Вращение захватов 3 и дисков б производится в противоположные5 стороны. На боковых стенках ванны 7 со стороны выхода трубы смонтировано приспособление ограничения поперечного смещения трубы, выполненное в виде лент 8, закрепленных на роликовых цепях 9, опирающихся на 10 звездочки 10, оси которых со стороны выхода трубы поджаты пружинами 11, Ванна закрыта кожухом 12,Трубы подаются по наклонным направляющим 1 З на диски б, которые, вращаясь, по дают трубы в ванну. Вал 5 синхронно связанс приводным валом 4 захвата 3. Труба перемещается по части окружности направляющих 2 и удерживается от падения в ванну лучом захвата 3. В дальнейшем труба под хватывается следующим лучом, перемещаетсяпо наклонным участкам направляющих и входит...

Номер патента: 342712

Опубликовано: 01.01.1972

Автор: Тихомиров

МПК: B21D 43/18, B30B 15/30

Метки: вакуумный, захватный, орган

...выпадения в крайнем верхс)1 полокеПи шайбой 8.Поршень соединен шарнирно с двуплечпмрычагом 9 прп помощи вилки 10 я цапф 11, смонтированных на штоке. Рычаг, в свою оче редь, смонтирован на оси в проушине 12, прикрепленной к корпусу. Рычаг своим вторым плечом с роликом 1 взаимодействует с упо)Ом И, устянОВлспным ця п 1 ти движсни 51 311- хват:,ого органа.25 Шток соединен центральным отверстием 1 о,через шариковьш обратный клапан 16 с полостью присоски. Крос того, шток снабжен устройством для нарушения вакуума, размещенным в верхней его частя и выполнснным 30 В виде пружины 17, контактирующей с внут 342712ренним краем старикана 18, поджатого пружиной 19, и смещающей шарик 20 обратного клапана при нарушении вакуума. Стакан удерживается на...

Номер патента: 342689

Опубликовано: 01.01.1972

Автор: Тихомиров

МПК: B07B 1/10, E01C 19/05

Метки: грохот, центробежный

...9,приводимая в движение приводом 10. Ролик 8является натяжным, 30 Нижняя загрузочная ветвь сетки 9 опирается на поддерживающие ролики 11, а верхняя ветвь огибает отклоняющий ролик 12. Вибратор грохота установлен на неподвижном основании и выполнен в виде эксцентрикового механизма 13, связанного через редуктор 14 и муфту 15 с двигателем 1 б, а шатуном 17 - с рамой 4. Оси роликов 2 и 3 расположены перпендикулярно направлению движения сетки 9. Вибрации рамы 4 воспринимаются амортизаторами 18, расположенными в приваренных к основанию 1 стаканах 19. Сыпучий материал с питающего лотка 20 подается на движущуюся сетку 9, которая подвергается воздействию колебаний, направленных вдоль движения сетки в зоне А загрузки. При этом происходит...

Номер патента: 342064

Опубликовано: 01.01.1972

Авторы: Грохольский, Салов, Тихомиров, Яковлев

МПК: G01F 23/00

Метки: жидкоспи, количества, резервуарахsrj-n

...помеха с чувствительного элемента уровнемера направляют к сумматору с подачей к нему сигнала с расходомера после интегрирования этого сигнала в интегрирующем звене через задаваемые коммутатором промежутки времени, причем выходной сигнал сумматора вводят в фильтр низких частот, к выводу которого подключают указывающий прибор.На чертеже показана блок-схема предложенного способа.Полезный сигнал 5(1) и помеха п(1) с чувствительного элемента 1 поступают на сумматор 2. Сюда же дискретно поступает сигнал с расходомера 3 после интегрирования в звене 4. Период дискретности определяется схемой коммутации 5. Длительность импульсов должна быть такой, чтобы систематическая ошибка расходомера, проинтегрированная на ряду с полезным сигналом, была бы...

Номер патента: 341885

Опубликовано: 01.01.1972

Авторы: Бойко, Зазовский, Каллер, Носов, Повчикник, Рабинович, Рукавцев, Смирнов, Спектор, Ставцов, Тихомиров, Фишман, Шиндель

МПК: D02G 1/12

Метки: высокообъемной, нити

...опубликования описания 5.И 1.19 Изобретение относится к способам,получения высокообъемной нити, например, из термопластичных полимеров на предприятиях, вырабатывающих химические волокна.Известен способ получения высокообъемных волокон, включающий операции формования, вытягивания, гофрирования, фиксации и намотки.Недостатком этого способа является применение специальных вытяжных и нагревательных устройств, прерывистость процесса для осуществления фиксации. Это усложняет аппаратурное оформление оборудования, снижает производительность труда и повышает трудоемкость процесса.С целью упрощения технологического процесса и повышения производительности по предлагаемому способу операции вытягивания и гофрирования совмещают за счет подачи...

Номер патента: 341614

Опубликовано: 01.01.1972

Авторы: Вой, Герман, Патентно, Савченко, Тихомиров

МПК: B23K 7/10, B23Q 35/42

Метки: групповой, копир-чертеж, машинах, резки, управлением, фотокопировальным

...с чертежом, на который нанесены контуры, соответствующие форме вырезаемых заготовок, требуют болышого времени на переналадку при изменении конфигурации вырезаемьтх з аготовок.В предложенном копире для сокращения этого времени контуры, соответствующие форме вырезаемых заготовок, образованы макетами заготовок, вьсполненнылти из непрозрачного материала, и размещены между основанием и рамкой со стеклянной крышкой, поджимаемой к основанию прижимами.На чертеже изображен предлагаемый групповой конвоир-чертеж, общий вид и сечение по Л - Л.,Групповой копир-чертеж содержит основание 1 и рамочку 12 со стеклянной крышкой 3. Ралака поджата к основаншо прижимами 4. Между основанием и рамкой размещены макеты б н из непрозрачного материала, При...

Номер патента: 339217

Опубликовано: 01.01.1972

Авторы: Ильин, Крылов, Лангратс, Пивоваров, Пронька, Рижский, Тихомиров, Трусле, Ядин, Якобсон

МПК: F25B 1/00

Метки: агрегат, холодильный

...холодильным агентом масла,10 На чертеже показан предложенный агрегат, общий вид.Холодильный агрегат содержит компрессор1 и встроенный электродвигатель, статор 2 которого запрессован в стаканообразную обой 15 му 3, закрепленную на верхней крышке 4компрессора, а ротор б насажен на эксцентриковый вал б, в котором выполнены каналы маслоподачи. Компрессор и электродвигатель заключены в герметичный кожух, со 20 стоящий из полукожухов 7 и 8. На верхнемполукожухе установлен всасывающий патрубок 9 агрегата, а через нижний полукожухпроходит нагнетательная труба 10, Компрессор включает цилиндр 11, верхнюю 4 и ниж 25 нюю 12 крышки и ротор 13 с разделяющейлопастью. Нижняя часть полукожуха 8 служит резервуаром для масла, Обойма 3 совместно с кожухом,...

Номер патента: 339003

Опубликовано: 01.01.1972

Автор: Тихомиров

МПК: H03K 25/00

Метки: импульсов, счетчик

...конденсатор 1, разрядное устройство 2,цепочку диодов 3, резистор 4, источник, питания б, нагрузочный резистор б, резистивныйделитель 7.Принцип работы устройства состоит в следующем.Когда при поступлении серии импульсов навход счетчика напряжение на конденсаторе 1 превышает напряжение источника питания б или средней точки резистивного делителя 7 на величину прямых падений напряжений па всех:полупроводниковых переходах диодной 5 цепочки и переходе база - эмиттер одного изтранзисторов, положительная обращая связь быстро открывает ключ и в нагрузку в результате р азряда конденс атор а поступает мощеный импульс от источника питания.10 После этого диодная цепочка и ключ запираются до прихода новой серии импульсов, заряжающих...

Номер патента: 338583

Опубликовано: 01.01.1972

Авторы: Воронов, Проектно, Тихомиров

МПК: E01B 27/10

Метки: баллас, вырезки, из-под, рельсо-шпальной, решетк

...цел вдоль оси путию листовыми ре ых жестко соедиижние шарнир н аста пз-поджащее снабож, шарнир- машины, отолучения набаний ножа, а ми верхние с рамой маикреплены к алл одер ой н вой ю п коле ссор пеньпр д 1 Изобретение относитсяму транспорту.Известны устройства для вырезки балласта из-под рельсо-шпальной решетки, содержащие снабженный вибраторами подрезной нож, шарнирно подвешенный к раме путевой машины. Однако в таких устройствах при работе подрезным ножом машина испытывает значительные сопротивления перемещению,Цель изобретения - получение направленных вдоль оси пути колебаний ножа,Это достигается тем, что устройство снабжено листовыми рессорами, верхние концы которых жестко соединены с рамой путевой машины, а нижние шарнирно...

Номер патента: 337651

Опубликовано: 01.01.1972

Авторы: Голуенко, Меерсон, Московкин, Тихомиров

МПК: G01F 9/00

Метки: массового, расхода

...пропорциональное10 массовому расходу.Сущность предлагаемого опособа определения массового расхода по взаимному сдвигу т центров пары симметричных сигнальных импульсов от двухчурбинных датчиков, состоит 15 в том, что зависящее от фазы ср изменениеиндуктивности 1. сигнальных катушек 1 датчиков преобразуют в модулированные по частотевспомогательные колебания, из которых,выделяют пару сдвинутых между собой на время т симметричных сигнальных импуль.овг из,Далее сдвиг т между центрами обеих парсигнальных импульсов преобразуют в количество счетных импулысов, пропорциональное 25 массовому расходу, путем заполнения интервала между парами сигнальных импульсов счетными импульсами стандартной частотыа интервал между сигнальными импульсами в каждой...

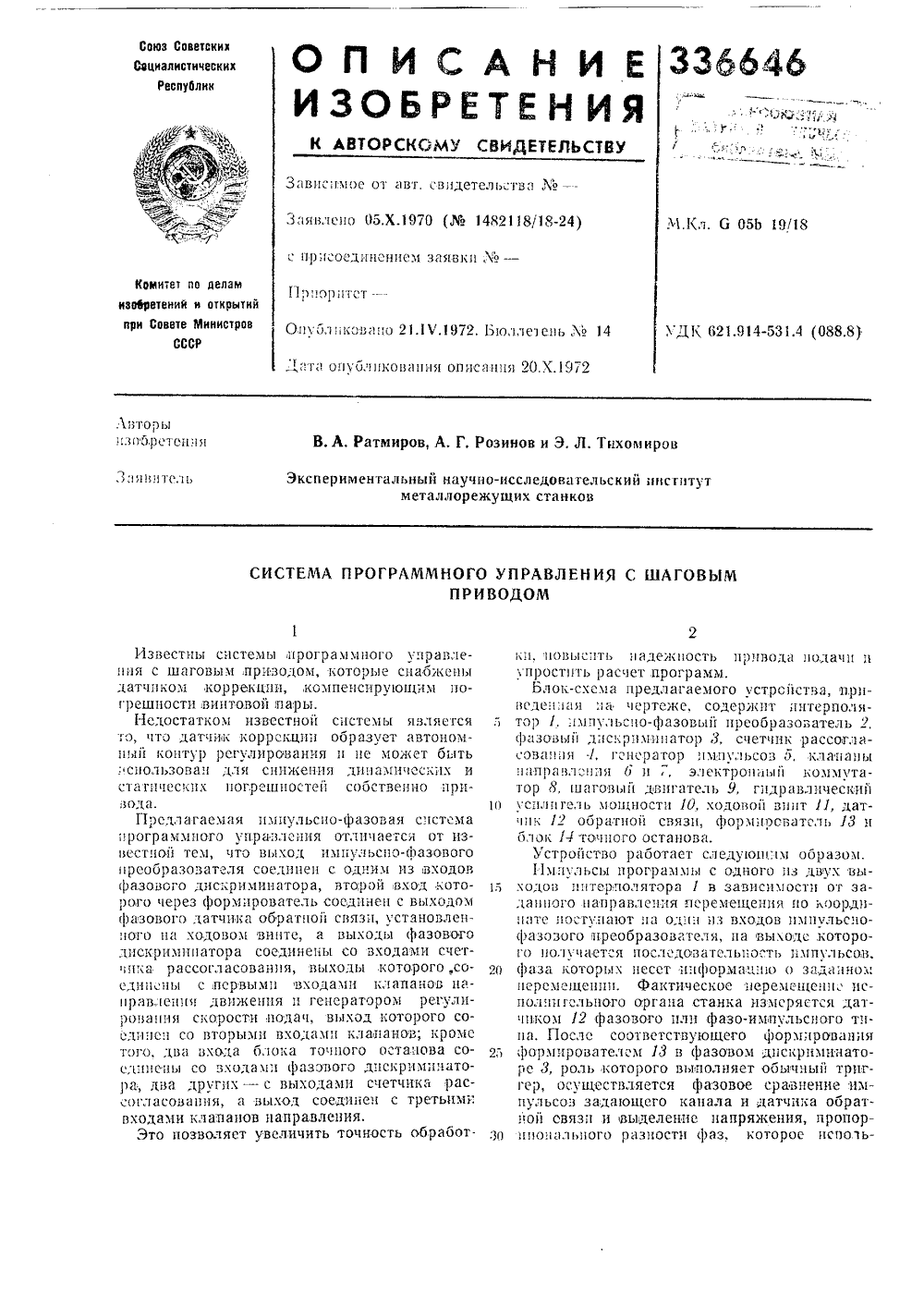

Номер патента: 336646

Опубликовано: 01.01.1972

Авторы: Ратмиров, Розинов, Тихомиров, Экспериментальный

МПК: G05B 19/40

Метки: программного, шаговымприводом

...канала и датчика обратйой связи и выделенте цапряжеьИя, пропор- :3 О ццоцдльцого разности 11)азкоторое нспользуется для управления генератором импульсов 5. Частота генератора регулируется от частоты приемистости шагового привода =2 кгпв (при отсутствии сигнала на выходе фазового дискриминатора) до максимальной частоты, отрабатываемой шаговым приводом =8 - 16 кгпв (при максимальном напряжении управления на выходе фазового дискриминатора), Импульсы генератора б через один из .клапанов б или 7 в зависимости от заданного направления поступают на один из входов электронного коммутатора 8, управляющего шаговым двигателем 9. Шаговый двигатель вращает входной вал гидравлического усилителя мощности 10, выходной вал которого вращает ходовой...

Номер патента: 334427

Опубликовано: 01.01.1972

Авторы: Бурханов, Вартанов, Иванов, Ливш, Пшнтйоч, Тихомиров

МПК: E01D 18/00

Метки: опор, трубопроводов, установки

...на ходу ЗО во время движения устройства, Каждая тележка имеет два стопора. Первый находится на верхней раме тележки и жестко фиксирует тележку относительно опороукладчика, второй - на нижней раме тележки и фиксирует относительно ранее сооруженной опоры.Поворотное устройство 1 является опорой консольной части, внутри его смонтирован механизм поворота, включающий два цилиндра 21, штангу 22 и тяги зубчатых колес 28. Внутреннее кольцо поворотного круга опирается на две продольные балки рамы и жестко закреплено с ними. Наружное кольцо жестко связано с консольной частью рамы устройства. Гидроцилиндры поворота одними концами соединены с консольной частью устройства, а другими - со штангой, которая посредством зубчатых колес и внутреннего...

Номер патента: 334394

Опубликовано: 01.01.1972

Авторы: Бондаренко, Волкова, Глушков, Зорина, Кольцов, Маев, Тихомиров, Эфрос

МПК: B01D 47/02, F02M 35/026

Метки: воздухоочиститель

...корпус закрыт масляным поддоном 3, в котором размещена масляная ванна 4. Сверху корпус закрыт головкой 5, к которой прикреплен отводящий трубопровод б, Верхним упором фильтрующих элементов 7 и 8 тонкой очистки (например из пористой пластмассы) служит соединительный диск 9, выполненный за одно целое с корпусом 1. Маслозащцтналкассета выполнена, например, из пластмассыи состоит цз кожуха 10 с патрубком 11 и опорного диска 12. В кассете расположен маслозащитный элемент 1.т, Опорный диск образован вертикальными ребрами 14 ц 15. Количество ребер в верхней части камеры больше,чем в нижней (см. фиг. 2), На кожухе имеется кольцевой выступ, на который надето У-об 1 О разное уплотнительное кольцо 1 б для уплотнения разъема...

Номер патента: 334114

Опубликовано: 01.01.1972

Авторы: Немтинов, Семенов, Соловьев, Тихомиров, Юрушкин

МПК: B62D 55/247

Метки: гусеничная, пневмотраковая, цепь

...надравляющиыи гребнями 3.Для наполнения воздухам каждый пневмотрак снаожен вентилем 4, размещенным в одном из направляющих гребней.Пневмотраки имеют плоские выступы 5, вкоторые завулканизированы металлические пальцы б. Пальцы рядом расположенных траков соединяютоя соединительымп планками 7, которые закрепляются гайками 8, либо др 1 гим известным способом. Чтобы пальцы не могли проворачиваться в отверстиях 9 соедп 10 нительных планок, их посадочные поверхностивыполнены в виде, например, 1 пестигранника.Пневмотрак представляет из себя резинокордную сболочку, а его поверхность, контактирующая с грунтом, выполнена в:виде про дальных полусфер 10, соединенных поперечнойполусферой 11.Основной несущий пояс кордпой ткани 12металлический, а,вокруг...

Номер патента: 333537

Опубликовано: 01.01.1972

Авторы: Бруштейн, Двор, Левинсон, Пискунов, Разоренов, Слободкин, Тихомиров, Шелковников, Ялышев

МПК: F15B 9/03, F16K 31/08, G05B 19/02 ...

Метки: 333537

...последовательно соеди цесц и ых вобул ятор а, усилителя перемеццого тока и демодулятора, выход которого через релейсцый элемеат соединен с электрогидравлическим (или электропцевхатическиб) усилителем, подкгцочеццым ко входу исполнительного вехацтзета, и блок обратной связи, сосдицеццый через фазочувствтельцыт выпрямитель со ходом модулятора усилителя, отличается тем, что, с целью повышеция точности и быстродействия,:в устройство введесц генератор прямоугольных импульсов, один выход которого соединен со входом демодулятора, а другой - с одним цз входов датчика Олока Ооратцой связи.Работа позпццоцера поясняется блок-схемой, представленной ца чертеже.5 Комасцдцый сигнал постоянного тока т 1 ,ипряхлеццы сш цал обратцой связи (l,о...

Номер патента: 331502

Опубликовано: 01.01.1972

Автор: Тихомиров

МПК: H04N 11/18

Метки: библиотена

...определенный потенциал, соответствующий закрытому состоянию цветоразностных каналов. Этот потенциал через ограничитель уровня 14 или непосредственно подводится к цветоразностным каналам 5 и 6 и закрывает эти каналы. Прн этом на вход Б зарядцо-разрядного устройства 10 поступают непосредственно илн через формирующую цепь 15 кадровые импульсы ют блока кадровой развертки 8. Эти импульсы замыкают электронный ключ 13 зарядно-разрядного устройства 10 и через равные промежутки времени разряжают конденсатор 12, поддерживая тем самым потенциал ца его выходе В неизменным.При приеме цветной программы, если фаза работы коммутатора 1 оказывается неверной, па выходе частотного детектора 7 выделяются сигналы строк опознавания в такой...

Номер патента: 329941

Опубликовано: 01.01.1972

Авторы: Астафьев, Быков, Камалов, Коваль, Мишулин, Пименов, Прозоров, Тараненко, Тихомиров, Шарапов, Шрамченко

МПК: B21J 1/04

Метки: «и—не», библиотека, ко-их, ковки, поковоквсесоюзнаяпатен

Номер патента: 328991

Опубликовано: 01.01.1972

Авторы: Глухушнн, Подгорнов, Рыбченков, Тихомиров

МПК: B23K 3/06, B23K 31/02

Метки: ванны, волной, пайки, сопло, цилиндрическое

...оолужпваемую частьвыводов. Ширина выводов связана с режимом фонтанировация припоя, который устацавливаегся в зависимости от обеспечения заметной турбулентности потока припоя внутри сои,1 а, Волизп отверстий с 11 ель 10 покрытия ири 10 ем 1 поверхности выводов Л в;)ои - ни (зои 1, 1 р 1 Ле)( юця 51 к 3;1 нему кр; ю 1)11- водя).Для тех случаев, когда лужению (пайке)подвергаются детали, имеющие переменную длину облуживаемых частей, сопло с вырезами может быть снабжено съемцо-поворотной втулкой 9, плотно охватывающей сопло. Зта втулка может сдвигаться на необходимую высоту 1 и перекрывать таку)о часть вырезов 7, чтобы обеспечить 1 х требуемую рабочую глубину 1. Прп необходимости во втулке 9 можно сделать вырезы 10, при помощи которы.; мож ио...

Номер патента: 328469

Опубликовано: 01.01.1972

Авторы: Григорьева, Павлов, Тихомиров

МПК: G06F 17/18, G06F 7/58

Метки: анализа, последовательностей, псевдослучайных«, тестовых

...сброса на выходе делителя частоты 1 б определяется разрядностью рекуррентного теста и длительностью анализируемых комбинаций теста. При срабатывании управляющего триггера 18 устройство анализа теста переходит из режима фазирования в режим анализа теста.Рассмотрим работу устройства в режиме анализа теста см. фиг. 3). В данном режиме регистр 4 замкнут в кольцо посредством обратной связи через схему И 1 (схема И 2 закрыта сигналом плюс, поступающим с выхода управляющего триггера 18 и тест с вхо. да 1 на регистр 4 не поступает). Регистр 4, схема запрет равнозначности 5 и схема И 1 образуют датчик рекуррентного кода, фаза которого на выходе полусумматора 5 совпадает с фазой входного теста, Анализируемый тест поступает с входа 1 на...

Номер патента: 328143

Опубликовано: 01.01.1972

Авторы: Поль, Смирнов, Тихомиров, Якубчик

МПК: C08G 73/02

Метки: жирноароматических, полиаминов

...и уксусной кислотах и пе растворимые в воде и алифатических углеводородах.Пример 1. 4,1 г бепзилпденапилипа и 0,03 г йода нагревают в запаянной ампуле,15 вычислено, %: С 85,3, Н 7,1, М 7,6.ИК-спектры полученного полимера содержат широкую полосу поглощения с максимумом при 1290 в 12 см-, характерную для валентных колебаний системы С - Х - С - Х, 20 а также полосы поглощения при 3340, 3360,3220, 1620 см - , характерные для первичных аминогрупп, Полосы поглощения, сит - ; 1485, 1370, 1315, 1195, 980, 870, 760, 545, 530, 520 и 440, характерные для структуры азометинов, 25 отсутствуют.П р и м е р 2. 7,98 г бензнлиденанилина и0,12 г йодистого метила нагревают в ампуле, наполненной инертным газом, при 220 С в течение 23 час. Получают 6,9 г...

Номер патента: 325590

Опубликовано: 01.01.1972

Авторы: Гулин, Специальное, Тихомиров

МПК: G04C 1/06

Метки: двигателей, подзавода, приборов, пружинных

...его сторону и связанным с подводком,го На чертеже приведена схема устройства.На барабане 1 пружинного двигателя закреплен поводок 2, заводное колесо 3 жестко закреплено на заводном валу 4 двигателя. На 5 заводном валу с зазором расположен управляющий кулачок 5 с закрепленным в нижней его стороне упором б.Рабочая поверхность кулачка взаимодействует с контактной системой 7, включающей и О выключающей электромотор 8. На верхнейстороне кулачка закреплены два штифта 9, пропущенные сквозь выполненные в заводном колесе отверстия 10. Пружины 11 связываот через штифты кулачок с заводным колесом, 5 входящим в зацепление с зубчатым колесом12, закрепленным на роторе электромотора.Устройство работает следующим образом.Прн раскручивании барабана...

Номер патента: 325411

Опубликовано: 01.01.1972

Авторы: Возный, Тарышев, Тихомиров, Чебаевский, Шинов

МПК: F04D 3/02

Метки: колесоюисоюзная, л-ентй34кшнеш, осевое

...колесе для упрощения его изготовления конусная ступица выполнена составной, состоящей из цилиндрической втулки с лопастями и закрепленных на ней спиральных конических вставок, павипчспных на лопасти, причем число вставок равно числу заходов винта.На фиг. 1 показано осевое колесо с конусной ступицей в разрезе; на фиг, 2 - спиральная коническая вставка. Осевое колесо содержит выполненную составной конусную ступицу, состоящей из цилиндрической втулки 1 с лопастями 2 и спи 2ральной конической вставки 3, навинченной на лопасти и скрепленной с колесом винтами 1. Шаг спирали конической вставки равен шагу винтовой поверхности колеса, а число вставок - числу заходов винта.Вставке может быть придан любой желаемый угол конусности прп угле наклона...

Номер патента: 324154

Опубликовано: 01.01.1972

Авторы: Животовский, Побережский, Сластенин, Соколов, Тихомиров, Хануков

МПК: B28B 7/24

Метки: кассбтно-стендовая, формовочная

...связан с предыдущей стенкой шарнирным рычагом 1 б, В свою очередь, каждая разделительная стенка 2 скреплена со следующей тепловой стенкой 1 с помощью крюка 17,входящего в зацепление с упором 18. Выступ20 19 тяги 20 взаимодействует с кронштейном 21крюка 17, поворачивая его вокруг оси 22.Кассетно-стендовая формовочная машинаработает следующим образом;Первая тепловая стенка 1 отводится п 1 дро.25 цилиндрами 7 в направлении А и закрепляется на сташше машины 5 с помощью крюков12 и 13. Распалубленное изделие извлекаетсяиз формовочнои полости, которая очищаетсяот остатков бетона, смазывается и заряжает 30 ся арматурой,Г 1 ри своем движении тепловая стенка 1 автомппческп открывает силовые замки 15 и увлскаст за собой тяги 11 н 20. Тяга 11...

Номер патента: 323739

Опубликовано: 01.01.1972

Авторы: Асриев, Егиш, Мусаэл, Патсятйшютшя, Тихомиров, Федоров, Яврумов

МПК: G01M 10/00, G01P 3/42

Метки: двухи, измерителей, индукционных, скорости, тарировки, трехмерных

...тарировка двухмерных измерителей скорости, например лагов-дрейфомеров, с использованием плавсредств. При этом процесс тарировки состоит из двух последовательных операций по тарировке модуля вектора скорости и угла дрейфа.Существующие способы тарировки индукционных измерителей скорости не позволяют одновременно тарировать модуль вектора скорости и угол дрейфа как непосредственно на плавсредствах, так и в испытательных бассейнах.Целью изобретения является создание такого способа, при котором достигается повышенная точность тарировки вектора скорости, сокращение времени и трудоемкости процессов проведения измерений.Для этой цели испытываемый индукционный датчик устанавливают под разным контролируемым углом к направлению...

Номер патента: 323430

Опубликовано: 01.01.1972

Авторы: Величко, Тихомиров, Украинский

МПК: C10B 53/00

Метки: кварцекокса

...1физической активностью. Поэтому кварцекоксполучают с содержанием кварцита не более30%, что значительно ниже стехиометрического соотношения, необходимого для восстановления окиси кремния.1С целью устранения этого недостатка попредлагаемому способу перед спеканием кварцит смешивают с 25 - 30%-ным водным раст.вором силлката натрия и затем нагревают до200 С. Безводный силикат натрия лучше 2брать в количестве 3% от кварцита.Способ заключается в следующем.Кварцит смешивают с 25 - 30% -ным водным раствором силиката натрия. Безводныйсиликат натрия берут в количестве 3% от 2кварцита. Полученную смесь нагревают дотемпературы не ниже 200 С, затем охлаждают, измельчают, смешивают с углем и спекают по известному способу,П р и м е р. Механическая...

Номер патента: 323249

Опубликовано: 01.01.1972

Авторы: Кирсанов, Майоров, Таныгин, Тихомиров

МПК: B23Q 7/02

Метки: подачидеталей, поштучной, транспортное

...приемно-передающий диск 2, имеющий10 приемные гнезда 3 ц передаюгцие гнезда 4,попарно соединенные сквозными пазами 5,вертикальные стенки которых расположеныпод углом к радиальной плоскости, проходящей через ось передающего гнезда 4.15 Пазы 5 диска 2 могут быть выполнены прямолинейными или криволинейными, Снизурасположен примыкающий к нижней плоскости диска 2 поддон б, выполненный вращаю.щимся со скоростью, отличной от скорости20 вращения диска 2 с целью регулирования производительности устройства. Поддон можетбыть плоским (см. фиг, 1) цли коническим(см, фиг, 2) и может быть связан со станиной 7 через кронштейн 8 (см. фиг. 1, 2, 4) цлц25 свободно посажен на вал 1 ц приводится вовращение шестерней 9 (см. фиг. 6) с цельюрегулирования...

Номер патента: 323188

Опубликовано: 01.01.1972

Авторы: Загребельный, Тихомиров

МПК: B22D 41/04

Метки: библиотенд

...13 для увеличения емкости при образовании настыли. Емкость ковша-дозатора рассчитана на количество металла, необходимое для заливки одного изделия, а поэтому для удаления излишка металла и шлака под носком 9 задней стенки ковша-дозатора устанавливают изложницу 10, которая время от времени поворачивается для выбрасывания застывшей чушки в ящик. Ковш-дозатор с залитой порцией металла поворачивается на оси 2 в подшипниках 3 и становится вертикально. При этом из сливного патрубка б, совпадающего с осью вращения ковша-доза- тора, истекает металл 7 в форму центробежной машины (на чертежах не показана). Истечение металла идет сначала с большимЗаказ 582/9 Изд.1811 Тираж 448 Подписи" ЦНИИПИ Комитета по делам изобретений и открытий при...

Номер патента: 318873

Опубликовано: 01.01.1971

Авторы: Мелик, Николаев, Питер, Тихомиров, Шайн

МПК: G01R 17/06

Метки: компенсации

...0(1(Тр.В качестве источников компенсирующего напряжения используют электромеханические генераторы, различные схемы модуляторов на электронных лампах, полупроводниковых приборах, модуляторы с использованием датчиков Холла и другие.Электромеханические генераторы, обладая высокой точностью (0,1 - 0,5%), имеют малое быстродействие (1 сек и более). Различные электронные и полупроводниковые модуляторы при высоком быстродействии (10 -- 10 -сек) имеют невысокую точность (1 - 2%) и достаточно сложное устройство. Для упрощения конструкции устроиства иповышения его точности и быстродействия в нем источник опорного напряжения соединен со входами делителя напряжения первой гармоники и блока сдвига фазы, выходы которых соединены соответственно...

Номер патента: 318528

Опубликовано: 01.01.1971

Авторы: Загребельный, Тихомиров

МПК: B65G 47/52

Метки: кантователь, поворота, укладки, штучныхгрузов

...вверх и имеют в продолжении вид наклонных кривых, проведенных касательно к дугам. Дополнительная платформа снабжена также упором 10, опирающимся на поворотную платформу и удерживающим ее в исходном горизонтальном положении. Поворотная платформа, в свою очередь, опирается на упор 11.Работает кантователь следующим образом.Освобожденная от подвески транспортного устройства (конвейера) ванна б устанавливается на платформу 5 и опирается днищем на угловые кронштейны 7, при этом ось симметрии ванны располагается строго горизонтально. Платформа 5 опирается на поворотную платформу 1 упором 10, а ролики 8 контактируют с направляющими 9. Затем включается реверсивный силовой привод (на фиг. не показан), поворачивающий вал 4 с платформой 1 и...

Номер патента: 318008

Опубликовано: 01.01.1971

Авторы: Исаев, Кирсанова, Падалко, Тихомиров

МПК: G03B 9/34

Метки: затвор, фотоаппарата, шторный

...вается по стрелке под воздействием инерци онной массы, например, движущегося зерка ла (на чертеже не показано),Размыкание или замыкание контакто достигается регулировкой зазора между ми и рычагом 17 спускового устройства мощью микровинта 18.Шторный затвор работает следующим об разом.При нажатии на спусковое устройство непосредственно перед моментом спуска на электронную схему подается питание, и электромагнит 11 притягивает рычаг 10 магнитопровода, который теперь может удерживать валик 4 с закрывающей шторкой 2 от раскручивания,Затвор спускается при воздействии инерционной массы движущегося зеркала на рычаг 17 спускового устройства, который нажимает на конец рычага 9 и поворачивает его вокруг оси 12, освобождая кулачок 8.После поворота...
