Никитюк

Номер патента: 1519012

Опубликовано: 27.05.1999

Авторы: Кузнецов, Лихтенштейн, Никитюк, Нодев, Столетний, Фридман, Ячменев

МПК: B23B 5/10

Метки: валков, профилирования, ручьев, станок

Станок для профилирования ручьев валков, содержащий шпиндельную бабку с установленной в ней оправкой, закрепленной на оси с возможностью качания, на одном конце которой закреплен резец, а другой взаимодействует с копиром через щуп, отличающийся тем, что, с целью расширения технологических возможностей, копир снабжен автономным приводом, содержащим электродвигатель с системой управления и датчиком угла поворота копира, установленными на шпиндельной бабке, и кинематическую передачу, выполненную в виде шестерни и установленного соосно с оправкой зубчатого колеса, на внутренней поверхности которого расположен копир, выполненный в виде втулки с эксцентричной внутренней поверхностью, причем...

Номер патента: 1818428

Опубликовано: 30.05.1993

Авторы: Бурдаков, Никитюк

МПК: E04B 1/342

Метки: аппарата, летательного, эллинг

...шарниром 6, Удерживатели 7 совмещены с линейным электроприводом и являются стержнем его электромагнита.При необходимости парковки ЛА линейные электропри воды 5 приводят в движение секции 1 и 2 эллинга, которые на подвижных опорах качения 3 поворачиваются по направляющим 4 вокруг вертикального шар 1818428нира 6 для открытия эллинга, Движение секций производится таким образом, чтобы образовавшийся проем был направлен навстречу движения ЛА, который движется для парковки к эллингу против ветра для обеспечения безопасности посадки и ввода ЛА в эллинг. После установок и фиксации ЛА внутри эллинга электроприводы, поворачивая секции эллинга, производят закрытие последнего,При порывах ветра удерживатели 7 препятствуют опрокидыванию секций...

Номер патента: 1818005

Опубликовано: 30.05.1993

Авторы: Лобов, Никитюк, Скрипка

МПК: A01F 25/00, A01G 7/00, G01N 33/02 ...

Метки: диагностики, задыхания, картофеля

...содержала клубни взятые с И-ти разных мест выращивания. Различные пробы клубней, взятые в 20-ти повторностях по 1 г иэ клубня,гомогенизировали в фарфоровой ступке в растворе 20 хССЦ (3 М хлористый натрий, 0,3 М лимоннокислый натрий) из расчета 1 мл раствора на 1 г ткани клубня. Затем гомогенат пропускали через бумажный фильтр. Полученную жидкость центрифугировали при комнатной температуре при 15000 в течение 10 мин и оставляли в закрытых центрифужных пробирках при 20 - 25 С на 18 ч, По истечении времени замеряли с помощью спектрофотометра СПЕКОРД М 40(может быть использован любой отечественный или импортный спектрофотометр типа СФ, СФ, СПЕКОРД и т.п,) величину пропускания раствора при длине волны проходящего света, равной 518 нм, и по...

Номер патента: 1770782

Опубликовано: 23.10.1992

Авторы: Ломакин, Никитюк, Рыбкин

МПК: G01K 13/08

Метки: бесконтактного, вращающихся, объектов, температуры

...- плотность теплового потока через теплопередатчик.Для постоянных внешних условий и ре жима работы объекта 2 значение опс определяется только температурой участка оверхнос Т 20где а - коэффициент теплоотдачи;Тср - температура среды.Величина цп определяется значениемдТпроизводной -в данной точке поверхности и записывается в виде 30где Л - коэффициент теплопроводности.Изменение температуры вращающегося объекта Тою приводит к изменению видафункции Т(Ь), э также к изменению значений35 дТ-в различных точках поверхности теплопередатчика 1, что ведет к изменению значений Т (вследствие условия цп = цпс)Материал и размеры теплопередающе 40 го элемента 1, а также термоиндикаторноепокрытие 3 выбираются таким образом, чтобы для измеряемого диапазона...

Номер патента: 1722665

Опубликовано: 30.03.1992

Авторы: Губин, Коган, Краев, Куравина, Никитюк

МПК: B21D 41/04

Метки: баллонов, горловин, закатки

...со скоростью, большей или меньшей скорости вращения заготовки, а ось ее цилиндрической калибрующей части не совпадает с осью вращения на величину свободной посадки, Упор оправки служит для взаимодействия с кулачком, закрепленным на поворотном суппорте, который при рабочем повороте суппорта и закатке горловины баллона формующим инструментом, накатываясь своим переменным профилем на упор оправки, извлекает ее из закатываемой горловины.На фиг.1 изображена схема машины для закатки горловины баллона в начальный момент процесса закатки, общий вид; на фиг,2 -то же, вид сверху; на фиг.3- схема машины в ко-,нечный момент эакатки, общий вид; на фиг.4 - то же, вид сверху,Машина содержит приводной шпиндель 1 с самоцентрирующим патроном,...

Номер патента: 1655681

Опубликовано: 15.06.1991

Авторы: Будник, Буцько, Герасимов, Никитюк, Стебловский

МПК: B23K 9/00

Метки: глубины, проплавления, сварке

...При ЬО = Од - Од 0Упр = Упрсе= 1(Од)св,При ЬО = Од+ Од=ОУпр = Упрсв = 1 свПри ЬО = Од - Од 0Упр=(од) Уяр1 св = свФормула изобретения Способ автоматического регулирования глубины проплавления при сварке неплавящимся электродом, заключающийся в стабилизации положения горелки, относительно изделия и в стабилизации напряжения на дуге за счет изменения параметров сварочного процесса, о т л и ч а ю щ и й с я тем, что, с целью повышения качества сварных соединений при превышении величины текущего напряжения на дуге над заданной, увеличивают скорость подачи присадочной проволоки по заданной зависимости и поддерживают на заданном уровне сварочный ток, а при величине текущего напряжения на 30 35 дуге, меньшей относительно заданной,...

Номер патента: 1651253

Опубликовано: 23.05.1991

Автор: Никитюк

МПК: G01T 5/08

Метки: информации, камеры, координатной, регистрации

...упрощенный вари,ству и=30). Расчеты показывают,что количе ант., т,е. и = 11, ство т одновременно сработавших датчиков и Устройство содержит позиционно-чувчисло выбранных оснований К для построе- ствительныедатчики 1-30 координатной кания кодирующего устройства связаны соот- меры, усилители-смес ношением 1= К, регистрирующее устройство 42, выходы 43кодирующая матрица при Р 1 =2; Р 2 = 3; 25 устройства, Входы усилителей-смесителей з= 31-40 подключены к выходам поэиционнои 123456789 ,27282930 чувствительных датчиков 1 - ЗО таким обра,. 1 0 1 О зом, что позициям единиц в 1-й строке 010101010, 0 1 0 1 кодирующей матрицы Н 1 соответствуют 10 0100100, О 1 О О ЗО входы -го усилителя-смесителя, В свою О 1 0 О 1 О О 1 О, . О 0 1 О - очередь,...

Номер патента: 1642414

Опубликовано: 15.04.1991

Автор: Никитюк

МПК: G01T 5/02

Метки: времени, детекторе, интервалов, кодирования, позиционно, чувствительном

...(младший разряд слева). Для того, чтобы определить состояние ячеек сдвигового регистра после 11-го такта, необходимо выполнить сдвиг вправо кода 10001011 -+ 01000101 и это значение сложить по модулю два с кодом переноса, т.е. с 10001011.Тогда получим01000101+ тпоб 210001011 11 001,11 0и так далее. В 12-м такте на вход 10 синхронизации поступает сигнал с выхода элемента И 2. Кодирование двух интервалов времени продолжается вплоть до 15-го такта, как принято в технике корректирующих кодов, Таким образом, код 00111110 содержит данные о времени поступления двух событий. Это кодовое слово можно сосчитать как в параллельном виде на регистрирующее устройство 7, так и последовательном коде (последовательный выход 12). В последнем случае на...

Номер патента: 1632769

Опубликовано: 07.03.1991

Авторы: Габайдулин, Никитюк, Сангович

МПК: B25D 13/00

Метки: молоток, электрогидравлический

...пружин 9 тормозные колодки 6 отведены от реборд колес 4. Движение стакана 1 вперед осуществляется по принципу работы реактивного двигателя, так как подводный взрыв, созданный электрическим разрядом в жидкости, отбрасывает часть жидкости назад, в сторону от эластичной емкости 10. Учитывая разные расстояния от электродов 13 до сферического дна стакана 1 и дна стакана 2, а также то, что до стакана 2 ударная волна проходит часть пути не в жидкости, а в воздухе, где скорость ее распространения в три раза ниже, удары жидкости передаются на сферическое дно стакана 1 и на стакан 2 в разные периоды времени, и в результате стакан 1 движется вперед, а стакан 2 в это . время еще не испытывает реактивного воздействия жидкости и под действием...

Номер патента: 1612269

Опубликовано: 07.12.1990

Автор: Никитюк

МПК: G01T 7/00

Метки: информации, камеры, координатной, регистрации

...20первый приоритетный шифратор 22, дешифратор 23, элементы И первой группы240 - 241 Б, элементы И второй группы 25 о 251, первая группа элементов ИЛИ 26,о-261 ь, вторая группа элементов ИЛИ 25270-2715, триггеры 280 - 281 Б и-разрядногорегистра, второй приоритетный шифраторо 29, первый 30 и второй 31 элементы И, одновибратор 32, группы из /й элементовЗЗо - 3318;задержки, первый 34, второй 35, 30третий 36, четвертый 37 элементы задержки, информационные выходы 38 старшихразрядов, группа управляющих входов 3942 (адресных) мультиплексоров, первый управляющий выход 43 первого 35приоритетного шифратора, общий управляющий вход 44 мультиплексоров 20 о,первый управляющий выход 45 второго приоритетного шифратора, управляющий вход46 второго...

Номер патента: 1606337

Опубликовано: 15.11.1990

Авторы: Богуславский, Никитюк, Одайник, Чубук, Шпорин

МПК: B28B 21/30

Метки: вращения, тел, формования, центрифуга

...опоры в виде пружин 8.Рельсы 7 закреплены на раме 1 перпендикулярно ее продольной оси. Каждая тележка5 снабжена закрепленными на ее торцахштангами 9, а рама - охватывающими последние направляющими втулками 10, Нараме 1 в стойках установлены откидные рычаги 11 с контргрузами 12 и опорными подпружиненными роликами 13. Каждый изрычагов 11 снабжен прикрепленной под углом а= 30-40 к его рабочему плечу штангой 14 с закрепленным на ее конце 25контактным роликом 15,Центрифуга работает следующим образом. В исходном положении откидные рычаги 11 под действием контргрузов 12 находятся в отведенном положении. При опускании формы на катки 3 и 4 она нажимает на ролики 15 и поворачивает штанги 14 и вместе с ними рычаги 11 до установки их в рабочее...

Номер патента: 1596360

Опубликовано: 30.09.1990

Авторы: Курьян, Матвеев, Никитюк, Прокопенко

МПК: G06M 3/08

Метки: объекта, перемещения

...объекта.из зоны чувствитель- ности датчика 9. При выходе объекта из зоны чувствительности датчика 9 триггер 7 устанавливается в исходное нулевое состояние, а на выходе 19 элемента ИЛИ-НЕ 12 устанавливается сигнал нулевого уровня.При движении объекта в направлении от датчика 9 к датчику 3, т.е, когда происходит срыв колебаний сначала в генераторе 10, а затем в генераторе 4, работа устройства происходит аналогично. В этом случае опрокидывается триггер 13 и элемент ИЛИ-НЕ 6; а состояние триггера 7 и элементаИЛИ-НЕ 12 не изменяютсяПри изменении направления движенияобъекта в зоне чувствительности датчи1596360 5ков 3 и 9 выходной сигнал на выходе соответствующего элемента ИЛИ-НЕ б и 12 не появляется или последователь" но появляется на...

Номер патента: 1571620

Опубликовано: 15.06.1990

Автор: Никитюк

МПК: G06F 15/52

Метки: значений, кластеров, координат, регистрации, частиц, ядерных

...16ха хаХ 11 а Х 11 аэ их, а х, ао12Х 11 а Х 19 ах 14 а 12 х 1 а" ох аа 1 Оох аХааа 1 оохаах а10охэах ао1 оа 1 Ф11Ох 12 ах 1 оаэа 1 о14 Хоаох,ах а 2 Сх аЭСх ах а 51х асатСх аВСдх,а 9Х а 1 оС1 Фа 11 С1(а 2 С12х а1 Э141Коды синдрома формируются в соответствии с соотношениямиРд, 9.о 1-9Б 1= Т ха; Б = ,Е. х;(а)230г) 111Б= . х(а)оУстройство работает следующим образом.Допустим, что кластерные событияимели место на входах 1.1 и 1,3, т.е. на местах х,=ао и х =а. Приэтом значения кластеров равны у 1=а==1101 и у т=а" =0111. Тогда при =2 и при условии, что кластер поступил на 40входы 1,1 и 1.3, имеем-ат а +а 11 а 2-ат+а 19 -аЗБ =ат а+а " аа=ат+а 1-о =а 9 шой 21Эо, и, а т, 1 т т, 2 1 о, 45Б =ат. а +а 1, аЬ:ат+а 4:аэРабота. блоков 5 и б постоянной...

Номер патента: 1532893

Опубликовано: 30.12.1989

Автор: Никитюк

МПК: G01T 1/17

Метки: множественности, регистрации, частиц, ядерных

...а" а" а . Тогдазначения определителей равны: де Ь 4 "Б, Ф О, дейЬ 0 и деЬу О.При, 2 полагйем, что кластер ные события У, = а 1 н Уа" имели место на позициях 1 и 3, т,е. а 4и а . Тогда имеем Б,а; Бафп, э БэБэБ БЯ Б 1 В соответствии с теорией кодирования свойства определителя Ь такос аы, .что если, например, на входах устройства появилось два символа (сигналы были в двух группах), то определители первого де 1 Ь, и второго дееЬ порядков не равны нулю, но зато определитель третьего порядка деТ Ь э = О, а тем более дейЬ Ф дееЬ О.ФНа таком свойстве определителя иФ основана работа предлагаемого уст ройства. При С = 3 Бэ 2 3 4Бэ Б 4 Я 5 5 153рические функции Б Б, и Бэ в соответствии с кодом Рида-Соломона. Вобщем виде матрица проверочных...

Номер патента: 1523201

Опубликовано: 23.11.1989

Авторы: Блинов, Кузнецов, Никитюк, Осламенко, Столетний, Фридман, Халамез, Шамраков

МПК: B21B 17/14

Метки: инструмент, прокатки, редукционном, стане, технологический, труб

...диаметра при почти неизменной стенке, то величина смещения калибра от начала стана к концу также уменьшается, а радиусы изгиба К; увеличиваются (фиг.1), Это5 15объясняется тем, что сечение меньшей жесткости йри наименыиих значениях воздействующих изгибающих моментов переходит в пластическое состояние.Фактическая толщина стенки трубына выходе из стана, соответствующая общему фактическому натяжению, определяется какра ктБк кНнгде Б - толщина стенки, получаемаяна выходе стана работают нщего с натяжением ЕОба фрассчитанным без учета изгиба;6 Бд - дополнительное от введенияперегибов трубы утонениестенки.Проверку эффекта появления дополнительной вытяжки от наложения изгибов трубы прн ее беэоправочной прокатке с натяжением провели на...

Номер патента: 1517022

Опубликовано: 23.10.1989

Автор: Никитюк

МПК: G06F 7/49

Метки: галуа, поле, умножения, элементов

...а = ав поле Галуа СР (2 ).О Коды, соответствующие элементу а1000, одновременно подаются на входы блоков 2.1-2.15, на выходах которых формируются коды 1111 = 15.1517022Затем с помощью циклического компрессора происходит суммиронание единиц, выполняющееся параллельно по столбцам (фнг. 3). В каждом столбце содержится по 15 = 1111 единиц. Эти единицы записываются по диагонали так, что старший разряд суммы весов 2 оказывается записанным под цифраоми четвертого столбца, где содержатз10 ся цифры с весом 2 . Аналогично записываются результаты суммирования единиц с весами 2 , 2 и 2 . В реэультате после первого этапа суммирования из 15 слагаемых получается 4, которые суммируются на втором этапе. Аналогично на третьем этапе ныполняется...

Номер патента: 1497737

Опубликовано: 30.07.1989

Автор: Никитюк

МПК: H03K 17/693

Метки: аналоговый, коммутатор, многоканальный

...входом общего операционного усилителя 2. торов.Использование общей отрицательной 20обрдтцой связи и параллельного клнчацд входе операционного усилителяиозноляет использовать здземленцый Погггсжг и 1,1 П-трдггзггторо 6 мо у. быть соедицецлг с дополнительной иицой 14 смегяеция гв зависимости от неличины и полярности коммутируемых сигггдлов).11 гокдггсгггьнлгй аналогонлгй коггмутдтор функционирует следующим образя.При иоддче на управляющий контакт 12 клгечевого элемеггта 1 сигнала, отпирающего МЛП-транзистор 6, входи операционного усилителя шунтггруются очень низким сопротинлением открытого М 11 П-трдггзистора, Величины сопротивлений первого 7 и третьего 9 ре - зисторов нлгираются значительно больше сопротивления канала МП-транзистора 6,...

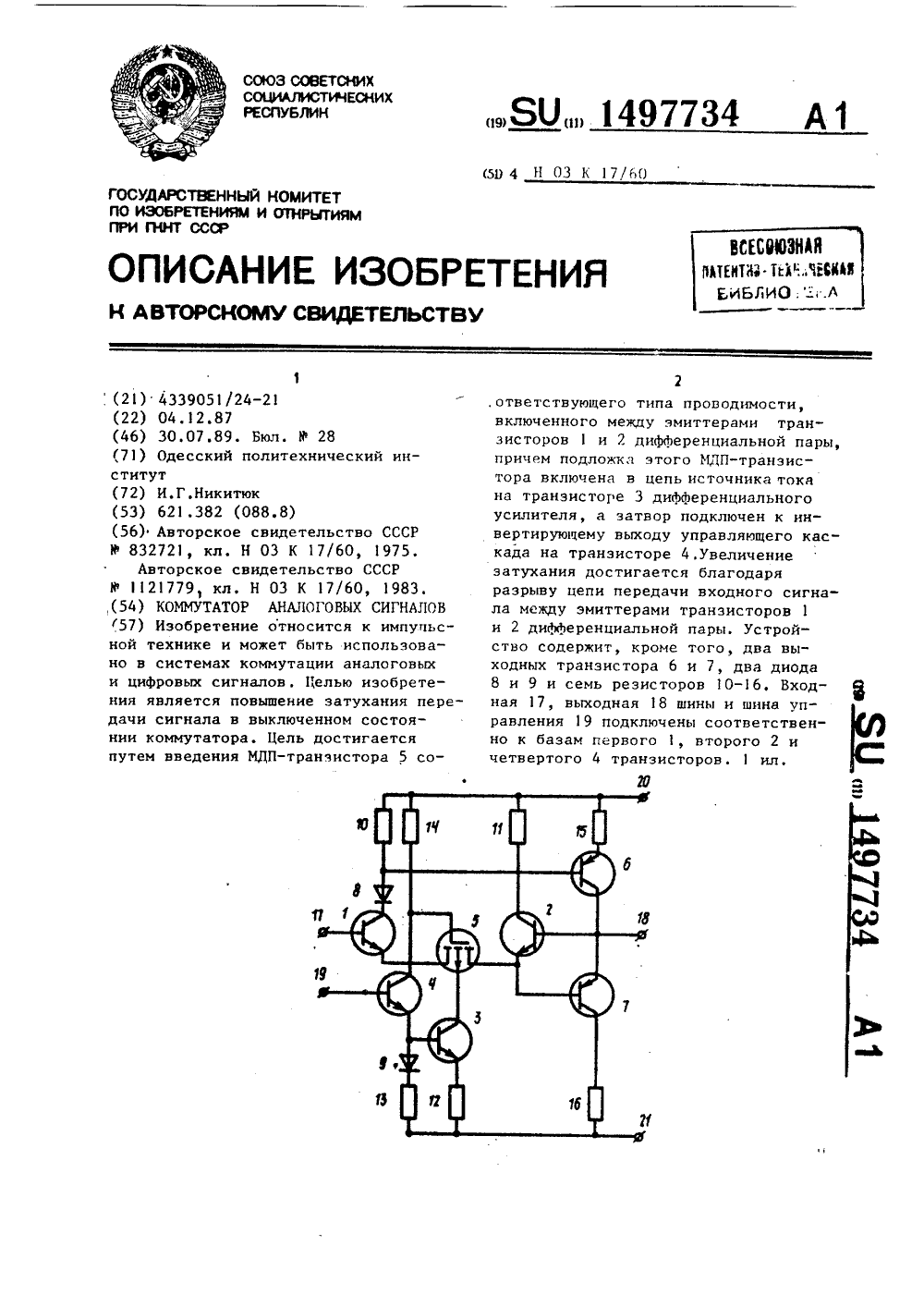

Номер патента: 1497734

Опубликовано: 30.07.1989

Автор: Никитюк

МПК: H03K 17/60

Метки: аналоговых, коммутатор, сигналов

...1 и второго 2транзисторов оказываются изолированными один от другого хотя бы однимр-и- переходом МЛП-транзистора 5.Первый 6 и второй 7 выходныетранзисторы при этом также закрываются, обеспечивая отключенное состояние выходной нины 18 от обеих шин 20и 21 питанияИ обретение относится к импульсной технике и может бить испо:ц,овдЭмиттеры первого 1 и второго 2 транзисторов соединены между собой через М 1 П-транзистор 5, затвор которого подключен к коллектору четвертого транзистора 4, а подложка - к коллектору третьего транзистора 3. Эмиттер второго транзистора 2 соединен также с базой второго выходного транзистора 7. 4Коммутатор дцдлогоцих сигналов работает следующим образом.При поступлении цд нину 19 упрдвления положительного сигцлла...

Номер патента: 1497597

Опубликовано: 30.07.1989

Автор: Никитюк

МПК: G01T 5/02

Метки: отбора, частиц, ядерных

...отбора событий и блока регистрации координат,Устройство работает следующим образом, В начале рассмотрим работу1497597 й кодСфВходы 001 010 011 100 101 00 00 00 а = 100000 а = 010000 а = 001000 а = 110000 а = 011000 а = 111000 а = 101000 а ;а= 100010 а,а= 10000 а,а = 100110 0 0 0 1 О 01 01 О 0 0 1 я такую таблиц ПЗУ дл по упрощенной .схеме (фиг.З), Допустим,что сигналы одновременно поступили от усилителей-формирователей 43и 49, т. е,= 2. Значение Б= а++ а = а = 111, Тогда Йе 1 Ь = БаО, и с 1 еСЬ = Б + Б = (а ) + а2 3 1фЗа + Ь = 101 + 111О, ПосколькуБ, О, то на выходе элемента ИЛИ 56 Оформируется сигнал "1", который поступает на вход элемента ИЛИ 66, гдеформируется сигнал Ъ 1. На выходеблока 57 формируется код Б,= а = 101,ба на...

Номер патента: 1465809

Опубликовано: 15.03.1989

Авторы: Кривицкий, Никитюк, Поносов

МПК: G01R 25/00

Метки: ортогональных, сигнала, составляющих

...Приэтом на выходе усредняющего АШ 1 15последовательно устанавливаются запериод Т измеряемого сигнала Ц, сигналы ЦЦ. ,Ь; Ц причем5 Л Ю 7 Ю,1 4,н 1щМ 1=КИтСигналы Ц (д=1,ш) накапливаютсяв течение периода Т в сумматоре 16,тК (образуя сигнал Ц = - ) Ц 4 с, которыйопереписывается в конце периода Т врегистр 8 по сигналу, поступающемуна второй вход управления блока 7преобразования, Далее с выдержкойвремени, создаваемой блоком 19, содержимое сумматора 16 обнуляется иначинается новый цикл накопления информации, длящийся в течение периодаТ. Согласно формуле для измеряемогосигнала Цсигнал Ц,=К С. Данныйсигнал Ц,6, пропорциональный постоянной составляющей измеряемого сигналаЦ, устанавливается на втором выходеблока 7 преобразования, т.е. на...

Номер патента: 1425876

Опубликовано: 23.09.1988

Автор: Никитюк

МПК: H04Q 11/00

Метки: анализатор-селектор, временной

...формирователь 5 импульсов,блок 6 совпадений, четыре кольцевыхсчетчика 7-10, четыре блока 11-14ключей и первый, второй .и третий блоки элементов И 15-17.,Временной анализатор-селекторработает следующим образом,После прихода сигнала на входтриггера 3 начинает работать генератор 4. Импульсы с выхода формирователя 5 поступают на входы синхронизации всех четырех кольцевых счетчиков 7-10. Сигнал от источника 1 после усиления в усилителе 2 поступает 30на управляющие входы четырех блоков11-14, В третьем блоке 17 во времятого такта, когда пришел сигнал отисточника 1, произойдет совпадениесигналов с одного из выходов первогоблока 15 и с одного из выходов второго блока 16 появится сигнал. Времяпоявления этого сигнала...

Номер патента: 1423221

Опубликовано: 15.09.1988

Авторы: Губин, Дедков, Краев, Куравина, Никитюк, Рудкий

МПК: B21D 19/12

Метки: закатки, труб

...подается толкателем 3 в полые шпиндели передней 5 и задней 6 бабок до ограничительного упора 2, зажимается цанговыми патронами и с помощью общего привода приводится во вращение. Одновременно утапливается упор 2, Индуктор 20 подводится механизмом 21 к трубе-заготовке 24, нагреваетее в течение заданного промежутка времении отходит в первоначальное положение. В 5 1 О 15 20 25 30 35 40 45 50 это время закатанная ранее (в предыдущем цикле) горловина изделия 25 охлаждается спреером 22.Механизм 1 Э подает роликовый рабочий инструмент 18 к трубе-заготовке 24, при этом центральная режущая часть разрезает трубу, а боковые формирующие части закатывают горловину трубы-заготовки 24 и днище изделия 25,Одновременно с закаткой горловины...

Номер патента: 1388979

Опубликовано: 15.04.1988

Авторы: Никитюк, Тыныныка

МПК: H03G 3/30

Метки: аттенюатор, управляемый

...первого полевого транзистора 4 и устанавливается 30сигналом управления, подаваемым нае о затвор с источника 11. Операцион.й усилитель 1 охвачен отрицательной обратной связью, цепь которойсостоит из первого дополнительногор зистора 7 и второго полевого тран 35з стора 9, Управление сопротивлениемканалов полевых транзисторов 4 и 9осуществляется синхронно.При малых значениях коэФфициента 40передачи Г-образного делителя 2 сопротивление второго полевого транзистора 9 мало и коэффициент передачиоперационного усилителя 1 максимальноприближается к единице, так как сопротивление первого дополнительногорезистора 7 велико. Сигналы на выходеповторяют амплитуду сигналов, снимаемых с Г-образного делителя 2. Приэтом линеаризированный первый...

Номер патента: 1383482

Опубликовано: 23.03.1988

Авторы: Никитюк, Симонов, Тыныныка

МПК: H03K 17/687, H03K 17/74

Метки: аналоговый, ключ

...поступлении на управляющую шину 11 устройства сигнала низкого уровня первый 4 и второй 6 МДП-транзисторы р-типа открываются, а МДП-транзистор 5 и-типа закрывается,В точки соединения а.иодов первогои второго 2 диодов, а также катодов второго 2 и дополнительного 3 диодов через открытые МДП-транзисторы р-типа 4 и 6 передаются соответственно отрицательный и положительный потенциалы от источников напряжения отрицательной 7 и положительной 8 полярности. Эти потенциалы смещают диоды 1 - 3 в точку характеристики с наименьшей барьерной емкостью. 5 О 5 2 О 25 ЗО 35 4 О 45 5 О 55 Высокочастотные аналоговые сигналы, поступающие на входную шину 9 устройства, гасятся на трех последовательно включенных конденсаторах, образованных диодами 1 - -3,...

Номер патента: 1379100

Опубликовано: 07.03.1988

Авторы: Габайдулин, Никитюк, Сангович

МПК: B25D 13/00

Метки: молоток, отбойный

...в кожухе 6, перегородку 7 с уплотнением 8, делящей по- :,ость на первую камеру 9, заполненную газом, предпочтительно инертным, и вторую камеру 10, заполненную диэлектрической жидкостью. Во второй камере 1 О выполнены четное количество радиальных симметричных овсретнй (НЕ ПОКаЗаНЫ).В камеру 1 О введены электроды с изоляторами 11 и соединенные гибким проводом (не показан) с системой 12 электргпитания. Корпус 1 соединен с рукояткой 13. Электроды с изоляторами 1 могут быть выполнены по типу свечей зажигания двигателей внутреннего сгорания.Отбгйньй молоток работает следующим гбрдзом.1 гслс нкдкчения системы 12 электропитдния, приложения усилия на рукоятку 3 происхо;(ит периодический разряд во второй камере 10 между электродами 11,...

Номер патента: 1337847

Опубликовано: 15.09.1987

Автор: Никитюк

МПК: G01T 5/12

Метки: информации, камеры, координатной, регистрации

...3 ССМс(РИВЗТЬ Кс)к ОЛНО СЛОВО, ТО 35иоллчдетсяЭСЛ;С - ЗО различньх состояниии. (1 Зстод бцс трц х сии крои м(, ьсон и ир( чя ирин;(д и чнл,11 сз нз ВКО,( 2) Выбир)Н) Г(51 Тс 1 К, ГО 6 Ы НрОИ(ходИЛО СО 33 сЛСНИС илпульсов нд элс чс нте И 1 Ч. Импульс с вьхо 13 элсчегтд И 10 постуи нд вхол вто)Ого регистра 2 О В эгот момент нд вход 23 н 1(си ч Ровс И 1 Рз:3 Р(.н Зн) ни Й зз нсс(ни с ОГО ичнульсд 11(нле этого уровень нд их- .с 28 мсня"гся нд противоположный и .(,)н нцс и.( р(исгрд 2 О но мере н(к(ун сния 45 (инхроимнульсов нд Вход 24 слнигзнтся н3( Н И, С(К" 1 О Я Н с И И 3 с 1 Н 1 (10 Г И Ч Н Ь 1 Х Р С Г И С Т Р 0 и, ЕРолс ТОГО, 130 с,с ВРИ хода имнЛ льсс 13 с 1 В ло, 28 НД ВХОЛ 22 НОСТУНсСТ СИГНЗЛ С 6 РОСД Н;1 сО В(гех я ПсЕК ПЕРВОГО...

Номер патента: 1318951

Опубликовано: 23.06.1987

Автор: Никитюк

МПК: G01T 7/00

Метки: информации, камеры, координатной, регистрации

...И и И , сумматоры по модулю два С и С и установит В 1 триггеры Т и Т, Таким образом, в течение 16 тактов регистр сдвига принимает состояние1000, 01100, 0010, 000 и 1100, 0110,00119 11019 10109 01019 11109 011191111, 1011, 1001 и 1000, Такие состояния обеспечиваются за счет логической обратной связи, состоящей изсумматоров по модулю два. Например,из состояния 1001 в состояние 1000регистр сдвига переходит следующим уобразом.Сигнал переноса из старшего разряда после сдвига (предполагаем, чтосдвиг происходит по переднему Фронту 1 4тактового импульса) устанавливает в "1" первый разряд, однако на второй разряд сигнал "1" не поступит, поскольку произойдет сложение по модулю два сигнала обратной связи о импульсом, поступающим от первого...

Номер патента: 1302335

Опубликовано: 07.04.1987

Авторы: Никитюк, Середкин, Филиппов, Шилов

МПК: H01B 19/00

Метки: восстановления, гидрофобного, изоляторов, покрытия

...ниже 70 С резко увеличивается время обработки изолятора, при повышении температуры выше 90 С гидрофобная паста стекает с поверхности изолятора, вследствие чего нарушается защитный слой, что является недопустимым.В результате обработки загрязненной гидрофобной пасты горячим воздухом вязкость пасты уменьшается, частицы загрязнеция проникают в глубинные слои гидрофобцого покрытия и изолируются друг от друга, что приводит к восстановлению электрической прочности изоляции.Время обработки порядка 20 - 25 мин является минимально допустимым временем,/ в течение которого гидрофобные свойства и разрядные характеристики изоляторов восстанавливаются до максимально возможного уровня.Обработка поверхности изолятора производится локализованно,...

Номер патента: 1298890

Опубликовано: 23.03.1987

Автор: Никитюк

МПК: H03K 17/60, H03K 17/687

Метки: аналоговый, ключ

...усилителя 1 соединен с входнойшиной 8 устройства, а выход того же 35усилителя подключен к стоку первого, полевого транзистора 4 и инвертирующему входу второго операционного усилителя 2,Инвертирующий вход и выход третьего операционного усилителя объеди-.нены и подключены к выходной шине 9аналогового ключа. Выход второго операционного усилителя 2, неинвертирующий вход которого соединен с общей 45шиной 10, подключен к стоку второгополевого транзистора 5 и к неинвертирующему входу первого операционного .усилителя 1.Устройство работает следующим образом.Противофазные управляющие сигналыс первой б.и второй 7 шин управленияподаются на затворы соответственнопервого 4 и второго 5 полевых транзисторов. В результате один из этихтранзисторов,...

Номер патента: 1283173

Опубликовано: 15.01.1987

Авторы: Никитюк, Симонов, Тыныныка

МПК: B65G 17/06

Метки: конвейер

...осей 9. Оси 9 жесткосоединены с пластинами 8. Передаваемое тяговое усилие приводит в движение веськонвейер. Такая передача тягового усилия обладает точностью и непрерывным зацеплением и за счет применения шарнирного соединения зубчатых ступенчатых реек 10 с осями 9 позволяет осуществлять движение конвейера одновременно на всех участках, в том числе и на поворотах. Кроме того, такая передача тягового усилия позволяет обеспечить непрерывное равномерное, возвратно-поступательное движение и другие режимы работы конвейера.Каждая ось 9 расположена в геометрическом центре пластин 8, жестко соединена с ними и строго перпендикулярна их плоскости, Каждая ось 9 соединена с двумя зубчатыми ступенчатыми рейками 10.С одной из зубчатых...
