Тихомиров

Номер патента: 673959

Опубликовано: 15.07.1979

Авторы: Некрасов, Тараканов, Тихомиров

МПК: G03B 9/34

Метки: фотозатвор, шторный

...8 и выступа 5 на зубчатом колесе 4, поворачивает зубчатые колеса 4 и 30 со ступицей 36 и через выступы 33 и 32 зубчатое колесо 29 со ступицей 35.Вращение зубчатых колес 30 и 29 через трибки 27, 28 передается на валики 19, 18, последние перематывают на себя шторки 16, 17 с валиком 23, 24, взводя одновременно рабочие пружины 26, 25.В конце взвода собачка 8 при соударении с упором 3 поворачивается вокруг своей оси и расцепляется с выступом 5 колеса 4. В тот же момент кулачок 7 отжимает рычаг 1 О, освобождая тем самым кнопку переключателя 9. Электродвигатель 1 останавливается фиксируя зубчатое колесо 6 в исходное положение.Рычаг 12 под действием пружины 13 западает за выступ 31 зубчатого колеса 29, зубчатые колеса 30 и 4...

Номер патента: 673338

Опубликовано: 15.07.1979

Авторы: Баранчиков, Готлиб, Добычин, Загарских, Тихомиров

МПК: B21C 25/00

Метки: малопластичных, прессования, противодавлением

...секций,каждая из которых состоит из последовательно соединенных ме с ых катушек, питаем о нного тока.На фиг.изображено устройств шии вид; на фиг. 2 - сечение А а фиг. 1; на фиг. 3 - схема подкл я электромагнитных катушек к гене у трехфазного напряжения.Узел противодавления состоит из секций Б, В, Г, последовательно размещенных на желобе пресса. Каждая секция содержит по две катушки, а всего шесть катушек К 1, Ке, Кз, К 1, Ке и Ко. Внутри индуктора проходит изделие 1, выпрессовываемое из контейнера 2 через матрицу 3 с помощью пресоштемпеля 4.Секции катушек генератору 5 переменного н апример, трехфазному).Устройство работает следующимзом.673338 Формула изобретения 4 ьиг. 7 которое, взаимодействуя с наведенными в изделии токами, приводит...

Номер патента: 670659

Опубликовано: 30.06.1979

Авторы: Витушкин, Матанцев, Тихомиров, Харин

МПК: E01B 2/00

Метки: железнодорожный, путь

...пути; на фиг. 2 - то же, на прямых участках пути; на фиг.3 - то же, с переходом прямых у гастков в 10 кривые участки пути.Кслезнодорожньгй путь содержит рельсы 1 и 2, блоки 3 подрсльсового основания, вьгполнснные в видс равнобсдрснггой трапеции, причем для укладки па кривых 15 участках меньшсс основан;гс трапсции расйологсно межд 1, цсггт 1 гом О крггвой гг осг,го пути. На прггмьгх участках пути блока 3 чсрсдуготся с примыкаисм большего осггования трапеции к меньшему.20 Е адиус пришгмается постоянным (минимально допустимым), и кривые с большим радиусом набираются чередованием пря.1 ьгх гг кривых отрезков п 1 тгг.острый угол трапеции составляет прп25 этом:670659 Формула изобрстения язвХ агсз 1 п2 Р+ Бк+ бр зв - большее - бП 611) з зв 20...

Номер патента: 669279

Опубликовано: 25.06.1979

Авторы: Жерновой, Масловский, Тихомиров

МПК: G01N 27/22

Метки: влажности, измеритель

...11,Наиболее близким по технической сущности к предлагаемому является измеритель влажности, содержаший ВЧ-генератор, измерительный мост, в одно из плечкоторого включен емкостный первичныйпреобразователь, катодный (эмиттерный)повторитель, детектор, измерительный прибор (индикатор), узел сравнения напряжений и блок питания2,Однако на его показания влияет нестабильность питающего ВЧ-генератора.Белью изобретения является повышение точности измерения влагосодержанияза счет уменьаения влиянии на результаты измерений нестабильности напряжения ВЧ-генератора,цель достигается тем, что измевлажности снабжен дополнительнымром, вход которого подключен кратору, а выход - к одной иземм индикатора,ертеже представлена структурнаяредлагаемого измерителя...

Номер патента: 667559

Опубликовано: 15.06.1979

Авторы: Болдырев, Борейко, Вернов, Кротов, Подвальный, Тихомиров, Черкасов

МПК: C08C 2/06

Метки: дегазации, полимера, процесса

...с клапаном 7 на трубопроводе лолимеризата в дегазатор 1, датчик 8 конпент. рации легколетучих углеводородов в дегазирован. ном полимере на выходе из дегазатора 1, датчик 9 концентрации олигомеров и низколетуфих углево. поролон в деазированам полимере, нелинейный элемент 10, сумматор 11, узел коррекции 12.Устройство работает следующим образом.На вход дегазатора 1 подается полимеризат 10 15 вес.% полимера, 82-83 вес.% легколетучих углеводородов - изопентана, изопр ена, 1,5.2,5 вес.% низколетучих углеводородов - толуола Б и олигомеров).По сигналам от датчиков 8, 9 определяют кон.центрацио легколетучих, низколетучих углеводородов и олигомеров в дегазированном полимере на выходе дегазатора 1. Далее эти сигналы суммируются в сумматоре...

Номер патента: 665287

Опубликовано: 30.05.1979

Авторы: Амбарцумян, Гордон, Городецкий, Кузьмин, Розинов, Росляков, Тихомиров

МПК: G05B 19/18

Метки: объектом, программного

...схема устройства представлена на чертеже.Устройство содержит блок 1 задания программы, командный 2 и опорный 3 делители частоты, селектор 4 импульсов, датчикЗакаэ 11348 Изд, Ко 340 Тираж НПО Государственного комитета СССР по делам и 113035, Москва, Ж, Раушская на14 Подписноретений и открытийд. 4/5 ипография, пр. Сапунова, 2 5 положения объекта, фазовый дискриминатор 6, элемент 7 задержки и блок 8 упр авл си и я приводом (инс 1 румсптальпого м агазина, снабженного фиксатором).Работает устройство следующим образом.Датчик 5 через элемент 7 запитывастся от сети 9 питания. Этот жс сигнал с частотой 50 Гц заполняет делитель 2. Импульсы с разрядов этого дели",сля подаются па соответствующие входы сслсктора 4. На другис входы...

Номер патента: 664672

Опубликовано: 30.05.1979

Авторы: Колосенцев, Левченко, Павлов, Плотников, Самышкина, Тихомиров

МПК: B01D 39/00

Метки: фильтрующего

...растворе ворс отделяют от раствора на центрифуге и высушивают в аэродинамической сушилке до10%-ной влажности, Далее ворс отсеивают10 от фракции менее 1 мм и направляют в бункер флокмашины,Содержание ионизирующих добавок наворсе составляет 0,8%, что в сочетании с10%-ной влажностью обеспечивает необхо 15 димую ориентацию ворса в электростатическом поле,В качестве коренной ткани для нанесенияворса используют капроновую для сит 7(средний размер стороны элементарной20 ячейки 1,2 мм). На капроновую сетку распылением наносят с двух сторон полиамидный клей состава, вес. ч.;,Поликапролактамовая смола 10Резорцин 15025 Спирт 100Клеящие вещества наносят так, чтобы отверстия сетки остались открытыми, Немедленно после нанесения клея сетку выносятпод...

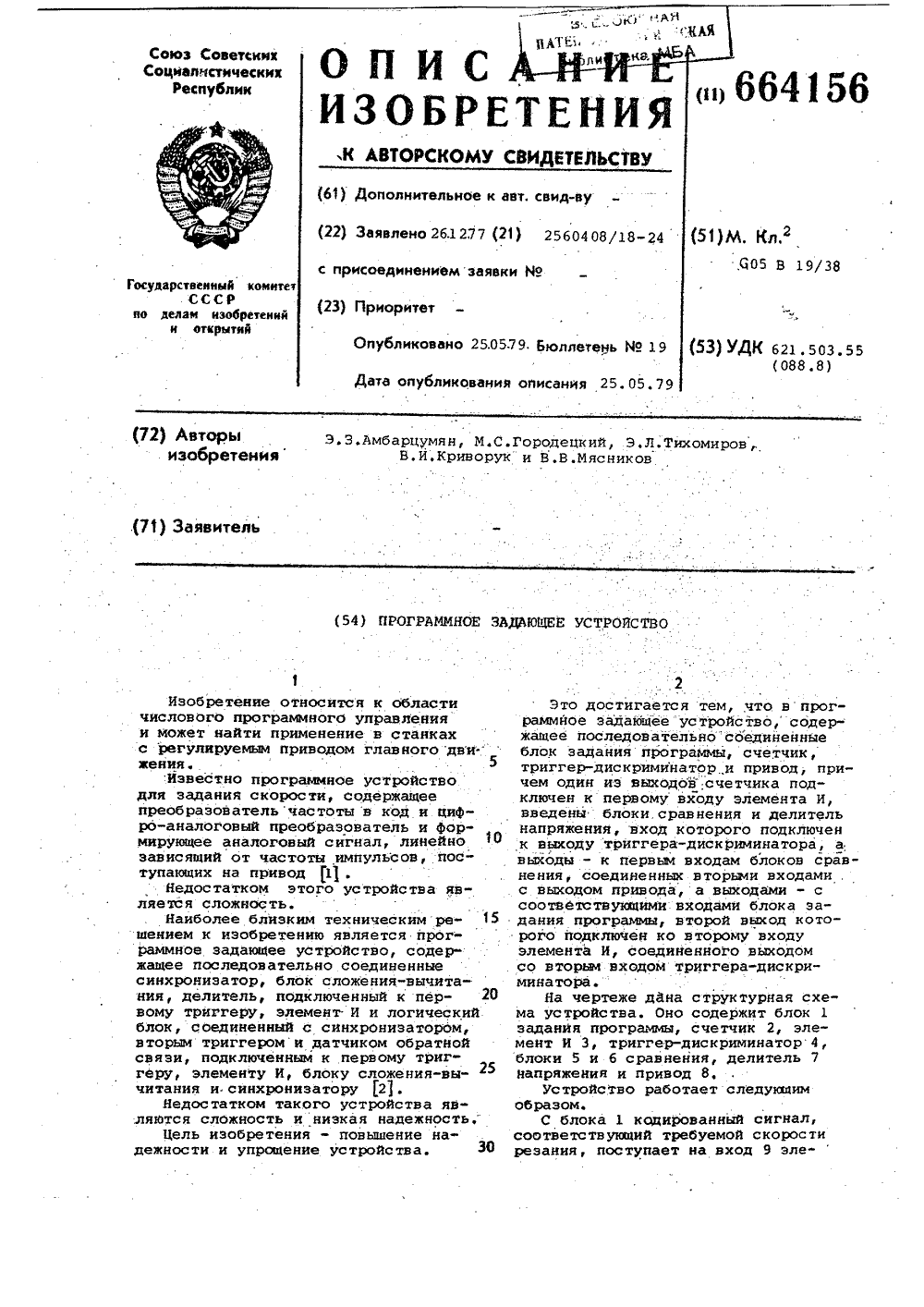

Номер патента: 664156

Опубликовано: 25.05.1979

Авторы: Амбарцумян, Городецкий, Криворук, Мясников, Тихомиров

МПК: G05B 19/406

Метки: задающее, программное

...работает следукюимобразом,С блока 1 кодированный сигнал,соответствующий требуемой скоростирезания, поступает на вход 9 эле664156 4отработку следующего кадра программы.Такое построение устройства позволяет сократить объем электронного оборудования, обеспечивает контроль скорости главного привода станка, в5 результате чего повышается надежностьус тройс тва. Сигнал фактической скорости резания 15 подается на прямой вход блока 5 (усилителя) и блока б (инверти- рующего усилителя),на вторыевходы которых поступают напряжения с отводов делителя 7, Разность этих напряжений определяет ширину поля допуска контролируемой скорости резания. При выходе привода на заданнйй режим на выходах 16 й 17 блоков 5 и 6 формируется сигнал 1, разрешающий НИИПИ...

Номер патента: 662288

Опубликовано: 15.05.1979

Авторы: Гугелев, Тихомиров

МПК: B23K 3/02

Метки: паяльник, электрический

...которое в основном передается паяющему стержню 15. Часть тепла от нагревателя передается держателю 1, а с него поступает путем теплопроводности к ручке 3 и путем конвекции и излучения в окружающую среду. Нагрев держателя происходит также за счет джоулева тепла, выделяющегося в выводных проводниках 9. Однако этот до о полнительный нагрев снижен, благодаря применению выводов с относительно небольшим электрическим сопротивлением. Так как держатель обладает большим термическим сопротивлением по направлению от нагревателя к ручке, его температура резко снижается в этом направлении и до ручки доходит лишь незначительная часть тепла. Это остаточное тепло в основном поступает на теплорассеивающее кольцо 6 и с него рассеивается в окружающее...

Номер патента: 661583

Опубликовано: 05.05.1979

Авторы: Болдырев, Борейко, Кулик, Подольский, Сазонов, Тихомиров

МПК: G06M 7/02

Метки: учета, штучных

...устройства для учеташтучных иэделий.Устройство содержит первый 1и второй 2 ключевые элементы, формирователь импульсов 3 цепочку триггерных ячеек 4 1, - 4 п, блок индика- -ции 5,блок 6 сброса триггерных ячеекв начальное состояние, третьи ключевые элементы 7 1 - 7 и , вычислительный блок 8 и четвертый ключевой элемент 9. 10При движении по технологическойлинии изделия (брикеты каучука) замыкают нормально разомкнутый контактэлемента 1. Формирователь импульсов3 вырабатывает П-образный импульс, 15поступающий на вход цепочки триггерных ячеек 4 1 - 4 п, которые до этого ."находились в начальном состоянии.Первый импульс переводит первый походу триггер в состояние 1, ицепочка фиксирует число 00001=1.Второй сбрасывает первый триггер вначальное...

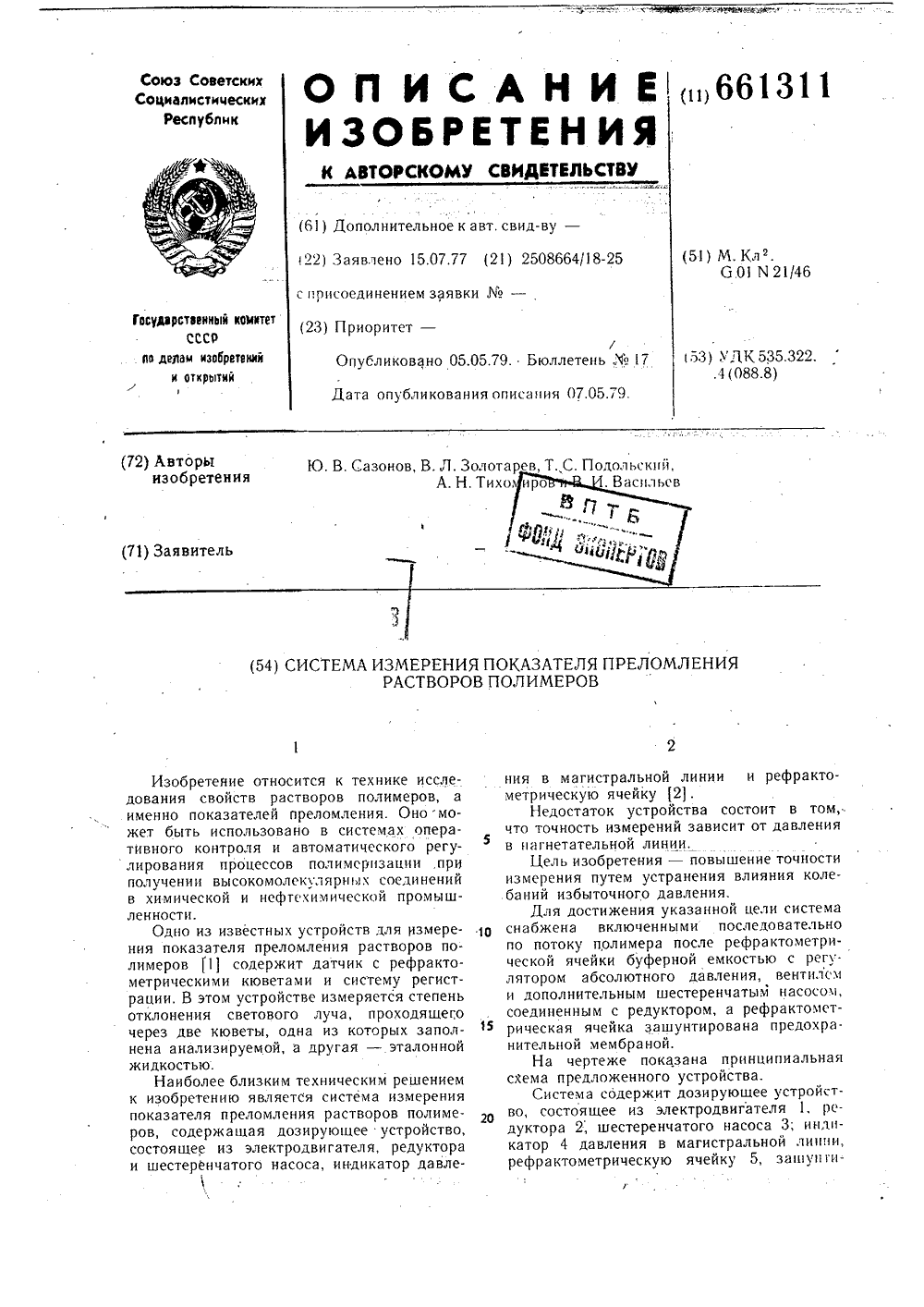

Номер патента: 661311

Опубликовано: 05.05.1979

Авторы: Васильев, Золотарев, Подольский, Сазонов, Тихомиров

МПК: G01N 21/46

Метки: показателя, полимеров, преломления, растворов

...предложенного устройства.Система содержит дозируюво, состоящее из электродвидуктора 2; шестеренчатого накатор 4 давления в магистррефрактометрическую ячейку. Траутя КорректорПодписное СостаТехред ОТираж 1сударственм изобретеа, Ж - 35,тент, г. У итсльЛугов9 Редактор Т, ОрловскаяЗаказ 2428/38ЦНИИП емчик ного н ний и митета СССРоткрытийая наб., д. 4/5ул. Проектная по дела 113035, Москв лиал ППП Па аушс город рованную предохранительной мембраной 6, буферную емкость 7, вентиль 8, дополнительный шестеренчатый насос 9, соединенный с редуктором 2. В емкости 7 установлен индикатор уровня полимера в виде дифманометрического преобразователя 10. К емкости 7 подключены линия подачи азота, на которой установлен редуктор 11, и линия сброса азота в...

Номер патента: 659307

Опубликовано: 30.04.1979

Авторы: Антонов, Герман, Колявкин, Петерман, Тихомиров

МПК: B23K 7/08

Метки: резки, термической

...к резаку 3.Вибратор 7 выполнен в виде пневмотурбинки, имеющей корпус 9 и ротор 10 с лопастями 11. Дроссель 12 предназначен для регулирования скорости вращения ротора 10. На оси 13 ротора 10 закреплен диск 14, на котором свободно поворотно смонтирован молоточек 15. При каждом повороте оси 13 молоточек 15 касается резака 3.Газ к пневмотурбинке подводится по трубке 16, врезанной в газовую магистраль 5 выше инжектора 6, и отводится по трубке 17, подключенной к инжектору 6 в зоне разрежения.Устройство работает следующим образом.Вибратор 7 устанавливают на суппорте 1 устройства для термической резки так, чтобы наносимые по резаку 3 удары были направлены вдоль линии реза. Амплитуда колебаний резака 3, зависящая от расстояния между...

Номер патента: 659303

Опубликовано: 30.04.1979

Авторы: Колявкин, Петерман, Тихомиров

МПК: B23K 7/00

Метки: резки, термической

...регулятор давления 8, чтобы сгладить пульсацию газа, подводи- мого к резаку 3.Вибратор 7 выполнен в виде короткоходового пневмоударника, имеющего ступенчатый поршень 9, смонтированный в ступенчатом цилиндре 10, В теле поршня 9 имеются отверстия 11, соединяющие зад.ыг. 1 ставитель В. Шишловскийред Л. 1(амышникова Корректор Позняковскаяи Р. Беркович дактор К, Север каз 678/17 ираж 12 одписно ия, пр, Сапунова,Ти ний торец поршня с его боковой цилиндрической поверхностью малого диаметр а.Сжатый газ подводится под торец ступени большого диаметра в камеру 12, отработанный газ отводится от ступени малого 5 диаметра через камеру 13. Имеется амортизатор 14 с пружиной 15. В цилиндре 10 выполнены отверстия 16 и 17 для подвода и отвода...

Номер патента: 658598

Опубликовано: 25.04.1979

Авторы: Вихров, Лазаренков, Тихомиров, Хвалько

МПК: G11C 7/00

Метки: блоков, выборки, информации, памяти

...памяти, а выходы генератора кода множителя подключены к одним входам блока логического умножения и к управляющему входу ключевых элементов, другие входы блока логического умножения подключены к входным шинам, а выходы - к соответствующим входам блока памяти, а также тем, что блок памяти выполнен в виде программируемого дешифратора.На чертеже изображена блок-схема устройства,Устройство состоит из блока логического умножения 1, содержащего последовательно соединенные элементы И - НЕ 2 и элементы НЕ 3, ко входам которых подключены входные шины 4 и выходы генератора кода множителя 5. Выходы блока логического умножения 1 поразрядно подключены ко входам ключей элементов 6 и параллельно им ко входам блока памяти 7.В блок памяти 7, который...

Номер патента: 658136

Опубликовано: 25.04.1979

Авторы: Болдырев, Лемешкин, Осовский, Плутес, Подвальный, Поляков, Светличный, Тихомиров, Яковлев

МПК: C08F 2/00, G05D 27/00

Метки: концентрации, мономера, шихте

...приготовлениешихты, а полимер - на сушку, брикетированиеи упаковку.Устройство для автоматического регулирова.сия концентрации изопрена в шихте работаетследующим образом.Блок 12 определения суммарной нагрузки посигналам с датчиков 5 расхода шихты по батаре.ям формирует сигнал, пропорциональный суммар.ному расходу шихты, по выражению:Р- ргде Р 11 - выходной сигнал с блока 12;Р, - выходной сигнал датчика 5 расходашихты 1-той батареи;и - число батарей,Блок 13 определения разности концентрацийизопрена в шихте и возвратной. фракции формирует сигнал, пропорциональный разности концентраций;Р 1 з = Р 11 - Р 1 Огде Р,з - выходной сигнал блока 13;Р Р,о - выходные сигналы датчиков 11, 10 соответственно.Блок 14 определения разности концентраций...

Номер патента: 657200

Опубликовано: 15.04.1979

Авторы: Готовцев, Зельцер, Тихомиров

МПК: F16G 13/07

Метки: звеньями, одинаковой, формы, цепь

...и внешней стороны контура.Известна цепь со звеньями одинаковой формы, шарнирно соединенными между собой контактирующими один с другим двумя вкладышами некруглой формы, установленными в отверстиях пластин звеньев 1.Срок службы известных цепей при работе в условиях ударных нагрузок огранивыпускости поверхности вкладышар еляется по следуюшей зависимостиг )1,1941,где- длина дуги вкладыша.На фиг. 1 показана предлагаемая цепь:5ца фиг. 2 - то же, вид сверху; на фиг. 3 --поперечное сечение вкладыша.Цепь содержит звенья 1 и 2 одинаковойформы, соединенные двумя вкладыцамц 3,установленными в отверстиях 4 пластин. Отверстие 4 и вкладыши 3 выполнены в сеь чении сегментообразной формы, а радиусвыпуклости вкладыша 3 определяется иззависимости г...

Номер патента: 656062

Опубликовано: 05.04.1979

Авторы: Левкович, Пургин, Тихомиров

МПК: G06F 9/50

Метки: многоканальное, приоритета

...ИЛИ канала - с третьими входами первого и второго элементов И последующего канала. Выход элемента ИЛИ последнего канала соединен с третьими входами первого и второго элементов И первого канала. Выход генератора импульсов соединен со вторым входом счетчика сдвигов, выход которого соединен с третьими входами триггеров разрешения каналов, а третий вход счетчика сдвигов является установочным входом устройства.Структурная схема устройства представлена на чертеже.Каждый канал 1, 2 многоканального устройства приоритета содержит элементы И 3, 4, триггер разрешения 5, элемент ИЛИ 6 и триггер запроса 7. Устройство содержит также генератор 8 импульсов, счетчик сдвигов 9,дешифратор 10, регистр 11, элемент ИЛИ - НЕ 12, установочный вход 13,...

Номер патента: 656026

Опубликовано: 05.04.1979

Авторы: Бейлин, Васильев, Криворук, Левин, Найдин, Пальцев, Решетилов, Розинов, Смирнов, Тихомиров

МПК: G05B 19/40

Метки: следящий, цифровой, электропривод

...цикл вычислений; бО К 1 - константа, задаваемая блоком управления с выхода 17, определяющая добротность следящего электропривода, 65 На выходе интегратора 4 в и-ом цикле вычислений поянляется величина 2 п 2 п2 1 пфгде Сап.- выходная величина интегратора 4 в (и)-ом цикле;К 2- константа, задаваемая блоком управления с выхода 18, зависящая от выбранной частоты генератора 15.Сумматор 5 вычисляет величинуэп 2 п Хосп Кз Хэаь.пгде Кэ - константа, задаваемая блокомуправления с выхода 19, определяющаямэру компенсации скоростной ошибкипривода.Интегратор б вычисляет величину4 п = (Ъ 4.-+ КгЪп)Ъ где оп - выходная величина интегратора 6 в (и) -ом цикле;К 4 - константа, задаваемая блоком управления с ныхода 20 и определяющая коэффициент усилия...

Номер патента: 654639

Опубликовано: 30.03.1979

Авторы: Болдырев, Борейко, Вернов, Лемаев, Подвальный, Тихомиров

МПК: C08J 3/20

Метки: каучука, полимера, производстве, процесса, синтетического, стабилизации

...которая обратно пропорциональна относительной концентрации антиоксиданта (расхода антиоксиданта).15аагде а - коэффициент пропорциональности;а - относительная концентрация антиоксиданта.Величина т) не может быть измерена оперативно (опредсляется по данным 30-дневного хранения готового каучука в определенных атмосферных условиях), Поэтомутехнологический регламент предусматривает такое количество антиоксиданта, которое обеспечивает максимально-допустимоезначение степени окисляемости т)пзах принаихудших физико-механических свойствах 0полимера, обусловленных различной длиной цепи. Последняя характеризуется пластичностью по Карреру и ее изменение приводит к ухудшению пластичностью по Карреру и ее изменение приводит к ухудшениюточности...

Номер патента: 654304

Опубликовано: 30.03.1979

Авторы: Андреев, Бехалов, Пиндюрин, Тихомиров, Тярин

МПК: B05B 13/06

Метки: внутренюю, нанесения, поверхность, покрытий, распылением

...трубы 5 - 7, а доступ краски к распылителю 3 - максимальный. Окраска раструбной части металлической литейной формы 32 начинается как показано на фиг. 1.После этого, не прекращая окраски, кратковременно опускают запорное устройство до перекрытия запорным диском 20 входного отверстия трубы 4 для установки поворотного рычага 17 в рабочее положение, Затем вновь поднимают запорное устройство до упора штока поршня пневмоцилиндра 16 в поворотный рычаг 17, и запорное устройство устанавливают верхним наконечником 19 в отверстии в днище бака 1. При этом плошадь поперечного сечения кольцевого зазора между наконечником 22 и днищем бака 1 становится равной площади поперечного сечения трубы 4 в его суженной части. Одновременно открывают кран 12 для...

Номер патента: 654283

Опубликовано: 30.03.1979

Авторы: Балакир, Виноградов, Коденев, Тарутин, Тихомиров, Филиппов

МПК: B02C 13/28

Метки: дробилки, молотковой, молоток

...соединенных между собой ребрами жесткости .Такое било сложно в выполнении и срок службы его мал.Наиболее близким к изобретению техницеским решением является молоток для молотковой дробилки, включающий тело молотка с отверстием для шарнирной его подвески на оси 2) .Недостатком такого молотка является ма- Я2 лыи срок его службы.Цель изобретения -- увеличение срока службы молотка. Указанная цель достигается тем, цто в молотке для молотковой дробилки, включающем тело молотка с отверстием для шарнирной его подвески на оси, тело молотка выполнено в виде цилиндрического стержня, рабочая часть которого заканцивается сферой.На фиг. 1 - изображен предлагаемый молоток для молотковой дробилки, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3...

Номер патента: 654249

Опубликовано: 30.03.1979

Авторы: Бабаева, Белавина, Коршунов, Тихомиров

МПК: A61B 5/16

Метки: уровня, эмонационального

...полученный послс преобразования в устройстве, подается па регистратор - многоканальныйсамопишущий прибор. Величина активногоЯо и реактивного Хо сопротивлений отмечена на графиках А и В.Затем от генератора импульсов (для этой 50цели может использоваться стандартныйимпульсный генератор, например ГИ)подают на объект измерения импульс ЛРпостоянной величины для всей группы объектов, служащий токовым раздражителем. 55Этот же импульс подают на один из каналов регистратора, Момент подачи импульса ЛЬ" отмечен на графике С и соответствует моменту времени 1 о. После подачи токового раздражителя в моменты 60времени 1 и 12 (поз. В и А) измеряют величину реакции активного (ЛЯ) и реактивного (ЛХ) сопротивлений.По полученным величинам...

Номер патента: 652067

Опубликовано: 15.03.1979

Авторы: Молоков, Сериков, Тихомиров

МПК: B65G 53/48

Метки: винтовой, питатель, пневмотранспортных, установок

...шнек 2 с кожухом 3 и приво, эластичную оболочку 5, образуюс кожухом герметичную кольцевую ть 6, связанную через регулятор ния, содержащий пневматический тель 7 давления и соединенную с камеру 8 утечек воздуха, с источм 9 сжатого воздуха. Камера 8 ована стенками загрузочной вор652067 Составитель М, Цветковава Техред, М, Петко Корректор Моз ак 18 Тираж 957 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4 П "Патент, г,. Проектна гор ки 1, кожуха 3 и фильтром 10, установленным в кожухе.Трубопровод 11 служит для связи камеры 8 с пневмоусилителем 7, трубопровод 12 с регулировочным клапаном 13 - для сброса избыточного воздуха в атмосферу, трубопровод 14 - для подачи из...

Номер патента: 651316

Опубликовано: 05.03.1979

Авторы: Гусев, Зыков, Кепперман, Кирноз, Коровин, Соколов, Тихомиров

МПК: G05B 19/02

Метки: намоточным, программного, станком

...соедийенные датчикскорости, подключенный к приводу ведущего механизма, управляемый гене 13 ратор Частоты и импульсный умножитель, а датчик положения установленна валу ведущего механизма и соединенс силовым редуктором и с одним извходов импульсного умножителя, выход3 О которого подключен ко входу первогосчетчика импульсов., Йа фиг, 1 представлена блок-схемаустройства, ив фиг, 2 - временная диаграмма его работы,Устройство содержит датчик положения 1, ведущий механизм 2, привод ведущего механизма 3, силовой редуктор4, датчик скорости 5, управляемый ге 36нератор 6 частоты, импульсный умножитель 7, узел преобразования программы 8 и привод 9 ведомого механизма1 О, причем узел преобразования программы 8 содержит блок...

Номер патента: 650234

Опубликовано: 28.02.1979

Авторы: Павлов, Тихомиров

МПК: H04B 3/04

Метки: адаптивной, дискретных, каналах, коррекции, связи, сигналов

...Т 1 и такт Т 2 (фиг. 2 б, в). С инвертора 11 импульсы поступают на формирователь 12, на выходе которого формируются тактовые импульсы, приведенные на фиг. 2 г.Фиксация искажения единичного импульса помехой осуществляется внешним устройством (не показано), в котором формируется оценка каждого единичного элемента. Фиксация искажения единичного элемента производится на интервале т,10 15 20 25 30 35 40 45 50 55 60 65(фиг. 2 а, б, в) т = т - с где т - длительность единичного элемента, т - длительность тактового импульса (тт) для каждого единичного элемента. Сигнал, определяющий ошибку в единичном элементе, поступает на вход 17 статического триггера 13, который при этом срабатывает (фиг. 2 д).На фиг. 2 в качестве примера показано наличие...

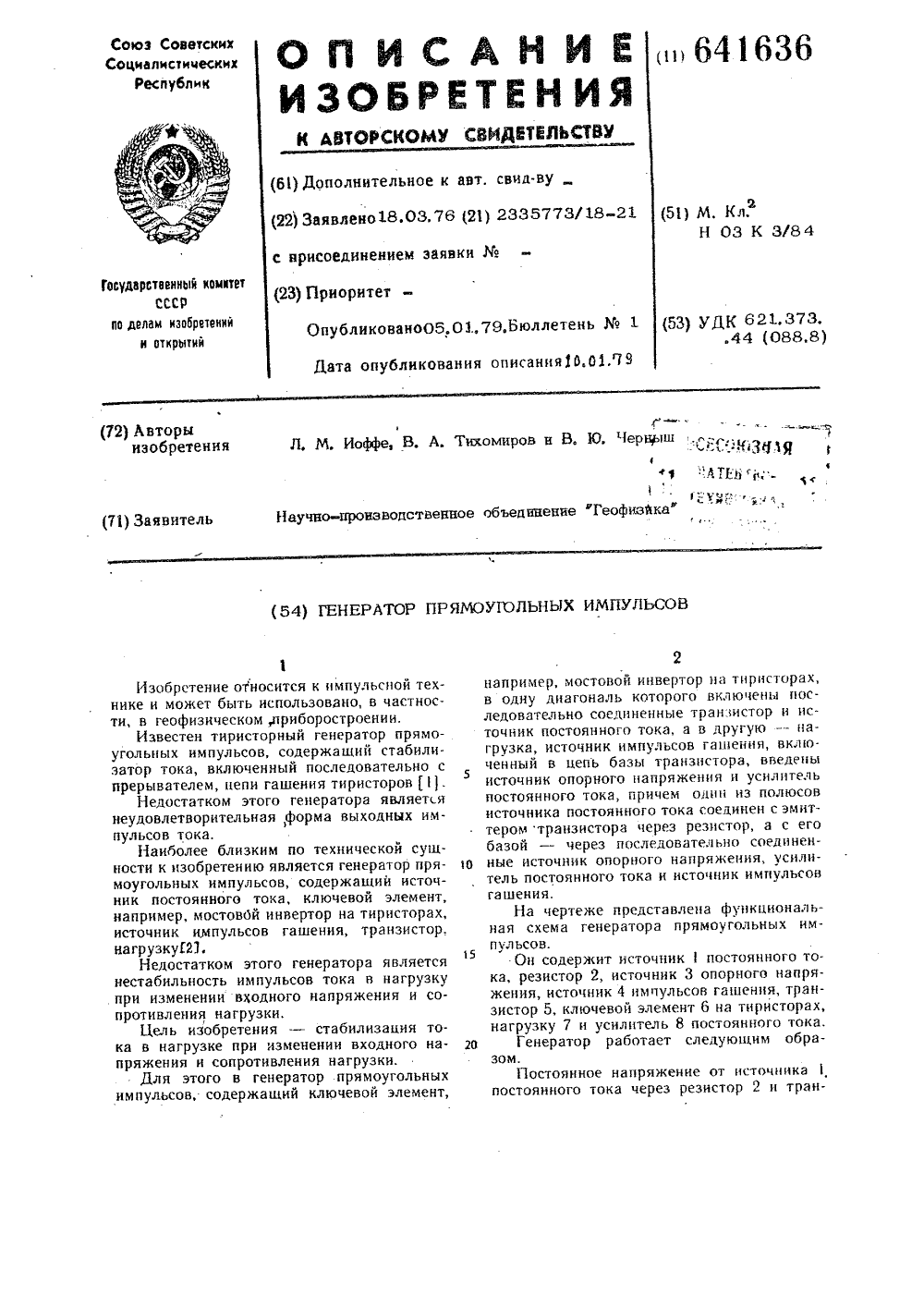

Номер патента: 641636

Опубликовано: 05.01.1979

Авторы: Иоффе, Тихомиров, Черныш

МПК: H03K 3/84

Метки: генератор, импульсов, прямоугольных

...гашения, включенный в цепь базы транзистора, введены источник опорного напряжения и усилитель постоянного тока, причем олин из полюсов источника постоянного тока соединен с эмиттером транзистора через резистор, а с его базой - через последовательно соединенные источник опорного напряжения, усилитель постоянного тока и источник импульсов гашения.На чертеже представлецая схема генератора прпульсов.Оц содержит источник 1 постоянного тока, резистор 2, источник 3 опорного напряжения, источник 4 импульсов гашения, транзистор 5, ключевой элемент 6 на тиристорах, нагрузку 7 ц усилитель 8 постоянного тока.Генератор работает следующим обра.ШМИИПИ Государственного комитета СССР по делаы изобретений и открыл ии И 3035, Москва, Ж.35, Раушская наб.;...

Номер патента: 641532

Опубликовано: 05.01.1979

Авторы: Мнухин, Тихомиров

МПК: H01H 47/18

Метки: задержки

...резисторах 17, 18, диод 19,резисторы 20, 21, цепь связи ИЛИ на диодах 22, 23, резисторе 24; цепь подавленияложного импульса на выходе устройства надиоде 25, конденсаторе 26,Устройство работает следующим образом.В исходном состоянии, когда сигнал навыходе устройства задержки не поступает,транзистор 10 закрыт, и напряжение с егоколлектора через диод 25 заряжает конденсатор 26 и через резистор 24 поступает цабазу транзистора 9, удерживая его в насыщенном состоянии, На выходе элемента приэтом присутствует сигнал Оъ, Нацряжеццес колЛектора транзистора 10 постуцаеттакже через диод 22 на базу транзистора 4 иудерживает пороговый каскад ца транзисторах 3, 4 в открытом состоянии. Времязадающцй коцдецсатор 2 заряжен.Модулятор...

Номер патента: 640810

Опубликовано: 05.01.1979

Авторы: Кузьмин, Панфиленок, Тихомиров

МПК: B21J 5/08

Метки: высадки, стержнях, утолщений, штамп

...время первого перехода матрица перемещается в крайнее правое положение до упора 13. Эта позиция первой предварительной высадки одновременно является и загрузочной поэ 1 тцией. Во время высадки пуансона 4 матрица за счет определенной конусности обоймы заклинивается. Составные части матрицы при этом плотно смыкаются. Аналогично смыкаются и даставные части пу" ансона 4, однако он не заклинивается в.пуансонодержателе. При ходе пуансона пресса вначале выбирается свободный ход пуансона, в результате чего он раскрывается, а .затем перемещабл 0810 формула изобретения ется вместе с пуансонодержателем вверхЗаготовка остается в матрице, которая с обоймой перемещается на вторуюпредварительную высадку да упора 14,Вторая предварительная высадка...

Номер патента: 640762

Опубликовано: 05.01.1979

Авторы: Андреев, Гончаров, Тихомиров

МПК: B05C 3/20

Метки: изделия, нанесения, поверхность, погружением, покрытия, фланцем

...10. Ванна выполнена с входящим в нее зазором С, по отношению к ее внутренним стенкам подвижным дном 11, контактирующим наружной конусной поверхностью 12 с внут; ренней конусной поверхностью основания ванны и закрепленным на штоке 13, установленным цо втулке.Шток дна ванны имеет паз 14, в который входит конец болта 6, Этот паз ограничива. ет перемещение штока во втулке.В исходном положении ванна вместе с кожухом размещена в неподвижной ванне с. покрытием,Устройство для нанесения покрытия работает следующим образом.При подъеме болт 2 с кожухом выходит из неподвижной ванны с покрытием, торец кожуха 7 конусной частью вступает в контакт с изделием, образуя непроницаемое для покрытия соединение между поверхностями контакта. Пружины 10 и...

Номер патента: 640094

Опубликовано: 30.12.1978

Авторы: Левин, Марченко, Солдатов, Тихомиров, Халанский

МПК: F25B 45/00

Метки: заправки, установки, хладагентом, холодильной

...седло 4, шариковый клапан б, пружину б, втулку 7 со сквозным отверстием 8 и продольными окнами 9, стакан 10 с фланцем 11 и заглушку 12.Работает устройство следующим образом.Отвинчивается заглушка 12 и на входной штуцер 2 навертывается заправочный ключ (на чертеже не показан), через который подается жидкий хладагент, Под давлением заправочного ключа передвигается втулка 7 и поднимается от седла 4 клапан 5 б. При этом другой стороной клапана 5,который взаимодействует с фланцем 11 стакана 10, сжимается пружина б. Жидкий хладагент проходит через сквозное отверстие 8 и продольные окна 9 втулки 7 и далее через выходной штуцер 8 подается г аппараты холодильной установки (на чертеже не показана), После заправки за.правочный ключ...
