Аппарат для измельчения и активации твердых дисперсных материалов
Номер патента: 1473845
Опубликовано: 23.04.1989
Авторы: Мартюшин, Соколовский, Тихомиров, Трубкин
МПК: B02C 19/06
Метки: активации, аппарат, дисперсных, измельчения, твердых
...и обеспечи 9 55 вает поворот одновременно всех призматических элементов на соответствующий угол в том же диапазоне. На гладкой цилиндрической поверхности сепарационной камеры 3 имеется прямоугольное окно 12 для выхода регенерированных частиц материала из потока и дополнительный патрубок 13 для вывода этих частиц из аппарата.Аппарат работает следующим образом.Газовзвесь исходного дисперсионого материала и энергоносителя подается через тангенциальный патрубок 2 в размольную камеру 1, где происходит истирание частиц и обновление их активной поверхности, Далее крупные частицы с обновленной поверхностью, тяготеющие за счет центробежной силы к цилиндрической стенке аппарата, переходят в сепарационную камеру 3 через прорезь в кольцевой...
Проходной секционированный изолятор
Номер патента: 1472955
Опубликовано: 15.04.1989
Автор: Тихомиров
МПК: H01B 17/32
Метки: изолятор, проходной, секционированный
...изоляции между проводящимиэлементами 4, определяемые объемнымспротивлением компаунда, одинаковы,что обеспечивает равномерное делениенапряжения между изоляционными втулками при подключении изолятора к источнику высокого напряжения.Проходной секционированный изолятор работает следующим образом,При подаче на изолятор высокогопостоянного напряжения оно равномер-:,20но распределяется между секциями,так как сопротивление изоляции каждойсекции изолятора одинаково, При подачи на изолятор высокого импульсного или переменного напряжения распределение напряжения происходит обратно пропорционально емкости секций,а так как эти емкости одинаковы,что дости.гается за счет убывающейдлины изоляционных втулок с ростом 30их диаметра, то распределение...
Способ импрегнирования абразивного инструмента
Номер патента: 1472233
Опубликовано: 15.04.1989
Авторы: Аносов, Афанасьев, Тихомиров, Хробостов
МПК: B24D 3/34
Метки: абразивного, импрегнирования, инструмента
...Оптимальный нагрев (0,2 0,3 С/мин), был подобран опытным путсч, причем отмечено, что дальцейп)ес умсцьцсцие скорости нагрева (0,1 град/мин и мсцсс) на величину прочности не влияет, а длитсльность процесса возрастает зцацитсльцо.При увеличении изотермической выдержки одновременно растет механицеская прочность, но это происходит до изветцо;о предела (23 ч).Пропитку проводят при остаточно давлении 1,3 - 1,4 КПа из соображений практической целесообразности. При оттс) 1 цс)м давлении более 1,4 КПа увеличцвасгсн о;- КРЫтаЯ ПОРИСтОЛЬ ИМПРЕГЦИРОВСЦЦО 11 Цц.селия на 1 9% ц его удельный из 0,7 мг/г. Несхс)т 1)я ца то, что течи, р: ; 1 ч в вс 1 кмм 1 сс м с)с ч в 11 чс 11 11 1 0увслццс) вречя прс)ки цц 2( -1 с)дпа);о цри ост;.оп 1, .ц 1)1 И...
Преобразователь биполярного сигнала в два однополярных
Номер патента: 1471312
Опубликовано: 07.04.1989
Авторы: Страутманис, Тихомиров
МПК: H03M 5/18
Метки: биполярного, два, однополярных, сигнала
...преобразователя сохраняется уровень логическойединицы (фиг.2 ж, момент Т 1),При изменении полярности сигналабиполярного кода, поступающего навходы 1 и 2 преобразователя аналогичным образом формируется уровень логического нуля на. выходе 10 (фиг,2 а,в,д,ж, момент Т 2), .а на выходе 9 сохраняется уровень логической единицы(фиг.2 б,г,е, момент Т 2),Преобразователь является симметричным по отношению к полярности импульсов биполярного кода, поступающих на входы 1 и 2. При поступленииположительных импульсов биполярногокода на вход 1 относительно входа 2формируются импульсы с уровнем логического нуля на выходе 9, а при обратной полярности импульсов биполярного кода формируются импульсы суровнем логического нуля на выходе 10.При увеличении...
Сопловой аппарат турбины
Номер патента: 1469187
Опубликовано: 30.03.1989
Авторы: Геворков, Косарев, Лебедев, Соколов, Тихомиров, Топунов, Юрочкин
МПК: F01D 5/14
Метки: аппарат, сопловой, турбины
...полным параметрам при его проектировании, и относительного шагалопаток соплового аппарата у вершины, При движении рабочего тела происходит снижение суммарных потерьэнергии и повышение КПД ступени турбины. 3 ил,сечение А-А на фиг.1; сечение Б-Б на фиг,1. Сопловой аппара лопатки 1 и выступ на внутренней паве точного канала, пр па выбрана из соотПри движении рабочего тела в сопловом аппарате выступ 2 разбивает вихрь на две зоны, уменьшая интенз 14 б 91874угол раскрытия проточной сивность вторичных течений. Происхочасти у соплового аппа- дит снижение суммарных потерь энеррата периферии; гии и повышение КПД ступени турбины, угол профиля сопловой 5 При этом максимальное относительное лопатки на среднем диа- повышение КПД ступени...
Решетка турбомашины
Номер патента: 1469186
Опубликовано: 30.03.1989
Авторы: Иванов, Рощанский, Тихомиров, Черныш
МПК: F01D 1/04
Метки: решетка, турбомашины
...спинкулопатки 1. 3 ил,469186 Формула изобретения Решетка турбомашины, содержащая лопатки с полками и выполненные на их внутренней поверхности профилированные канавки, о т л и ч а ю - щ а я с я тем, что, с целью повышения экономичности путем уменьшения вторичных потерь, профилированные канавки расположены вдоль спинки, входной кромки и до участка максимальной кривизны корыта лопатки; оставитель В.Соколовехред М Хо а ч Корректор Л.Патай дактор Ю.Середа Заказ 1336/38 ВНЦИПИ ГосУдаР Тираж 456 Подписное венного комитета ло изобретениям и открыт 113035, Москва, Ж, Раушская наб., д. 4 м при ГКНТ СССР роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1 Изобретение относится к турбостроению, в ча: тности к решеткам...
Способ нагрева металла в нагревательных колодцах
Номер патента: 1468940
Опубликовано: 30.03.1989
Авторы: Касаткин, Кудимов, Мифтахов, Тихомиров, Трахтенгерц
МПК: C21D 9/70
Метки: колодцах, металла, нагрева, нагревательных
...ощутимая разница между температурой колодца и,поверхностью металла, вследствие чего не уменьшаются потери металла в окалину.При кратковременном нагреве ме- З 0 талла до температуры на 20-40 С выше заданной через 0,70-0,80 продолжительности предварительного периода нагрева и выдержке металла при этой температуре в течение времени меньшем, чем 0,10 продолжительности этого же периода нагрева, не обеспечивается значительного теплового импульса, хотя и имеется существенный перепад температур между колодцем и по верхностью металла.Вследствие этого не наблюдается значительного уменьшения продолжительности нагрева.При кратковременном нагреве по" верхности металла на 20-40 С выше заданной через 0,70-0,80 продолжительности предварительного...
Способ получения извести
Номер патента: 1468876
Опубликовано: 30.03.1989
Авторы: Ахундов, Дементьев, Ильченко, Лашкул, Тихомиров
МПК: C04B 2/10
Метки: извести
...в холодильник, охлаждаемьп воздухом, Расширяющее усилие составляет 35-59 МПа,пористость 4,4-4,8%,табл. при 950 - 1 200 С и продолжительности обжига не менее 15 мин. Из эоны диссоциации полученную мелкокристаллическую пористую известь подавали в высокотемпературную зону рекристаллизации с температурой газов и материала и со скоростью нагрева 2700 - 3100 С/мин в зависимости от свойство известняка в пределах 14 О - 1520 С при продолжительности рекристаллиза- Ь ции 30 - 40 мин. Иэ зоны рекристаллизации готовый продукт подавали в холодильник, охлажцаемый воздухом.Отходящие газы иэ эоны рекристаллизации вместе с мелкими частицамиготового продукта поступали в горячий циклон, из которого готовый продукт поступал в холодильник,...

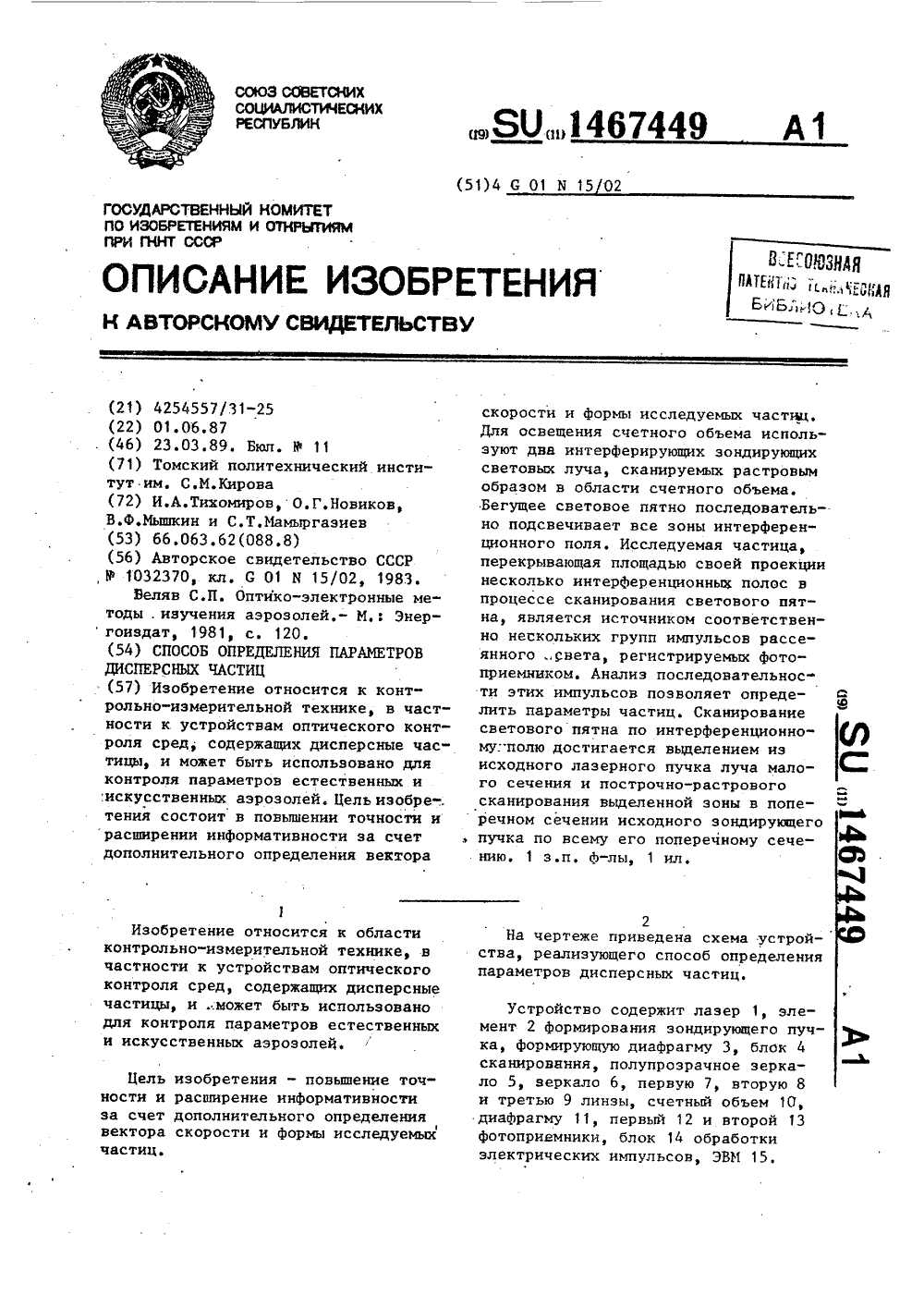

Способ определения параметров дисперсных частиц
Номер патента: 1467449
Опубликовано: 23.03.1989
Авторы: Мамыргазиев, Мышкин, Новиков, Тихомиров
МПК: G01N 15/02
Метки: дисперсных, параметров, частиц
...построчным растровым образом бегущим световым пятном, создаваемым взаимодействием двух интерферирующих 20 зондирующих пучковБегущее световое пятно подсвечивает последовательно все зоны линейного интерференционного паля в счетном объеме.Сканирование интерференционного 25 поля, осуществляется с направлением строк, выбранным перпендикулярным направлению полос интерференционного поля. Исследуемая частица, перекрывающая площадь своей проекции не сколько полос интерференционного поля в процессе сканирования светового пятна, является источником, соответственно, нескольких групп импульсов рассеянного света, регистрируемых вторым фотоприемником 13.Блок 14 обработки электрических импульсов по сигналам второго фотоприемника 13 формирует...
Способ уборки снежно-ледяных образований с дорожных покрытий
Номер патента: 1467133
Опубликовано: 23.03.1989
Авторы: Климентьева, Нестеров, Порецкий, Тихомиров
МПК: E01H 5/12
Метки: дорожных, образований, покрытий, снежно-ледяных, уборки
...растворов, концентрация которых мень 1467133ше, чем у эвтектических растворов,темпера тура заме рзания ниже температуры плавления чистого льда, Крометого, эвтектическая температура, т.е.5температура точки эвтектики, водногораствора хлорида кальция ниже эвтектической температуры водного раствора хлорида натрия.Из перечисленных свойств солейследует, что подогрев жидких химических реагентов увеличивает их текучесть и повышает надежность соплового аппарата рабочего органа и насоса 11, который обеспечивает давление в пределах 4-6 кг/см и предназ"начек для нагнетания подогретых реагентов на снежно-ледяные образования.Нижний предел давления насоса используется при обработке слегка прикатан Оного снежно-ледяного образованияплотностью 0,2-0,3...
Сопло к устройству для резки жидкостью высокого давления
Номер патента: 1466875
Опубликовано: 23.03.1989
Авторы: Ковалев, Петухов, Стариков, Тихомиров
МПК: B23D 31/00
Метки: высокого, давления, жидкостью, резки, сопло, устройству
...сопло для получения режущей струи жидкости, об ший вид; на фиг. 2 - калибр с вы пускным отверстием.Сопло для получения режущей струи ,жидкости содержит цилиндрический корпус , с осевым каналом 2 подачи жидкости. На торце корпуса 1 установлен калибродер. жатель 3 с крепежными винтами 4. В канале 2 корпуса 1 последовательно установлены штуцер 5, втулка 6 и калибр 7.Калибр 7 имеет выпускной канал 8 со сходяцейся входной частью 9. Криволиней. ная входная часть выпускного канала обра. рована поверхностью 10 катеноида враще нием около ее директрисы цепной линии ,вида где Р; - текущий радиус входной частиканала;й - радиус цилиндрической выходнойчасти 10;е - основание натурального логарифма;у - координата, совпадающая с направлением...
Измерительный прибор с линейным дисплеем
Номер патента: 1465794
Опубликовано: 15.03.1989
Автор: Тихомиров
МПК: G01R 19/165
Метки: дисплеем, измерительный, линейным, прибор
...значений с помощью 15соответственно первого и второгорегистров 11, 12 памяти на время,определяемое периодом следования импульсов первого генератора 1,9.При изменении входного сигнала 20в сторону уменьшения первый цифровой компаратор 13 на своем первомвыходе формирует высокий уровеньнапряжения, запускающий первый одновиоратор 17, который своим выходным импульсом включает первый регистр 11 памяти в режим записи входного кода, поданного на его установочные входы. По окончании импульса первого одновибратора 17 на разрядных 30выходах первого регистра 11 памятивозникнет тот же цифровой код, чтои на установочных входах, и таккак цифровые коды на первых и вторыхвходах первого цифрового компаратора 13 будут одинаковы, высокий уровень...
Устройство для кондиционирования одежды машины сухого формования бумаги
Номер патента: 1461805
Опубликовано: 28.02.1989
Авторы: Айзенберг, Панкратова, Тихомиров
МПК: D21F 1/32
Метки: бумаги, кондиционирования, одежды, сухого, формования
...подсос оставшейся в. сетке воды под действием вакуума, образующегося в результате55 резкого расширения сукна, также вышедшего вследствие вращения вала 3из зоны контакта.Прижимное устройство 4 поддерживает необходимое усилие прижима между валами, обеспечивая оптимальньпрежим обезвоживания,Экспериментально установлено, чтоприменяемые сетки толщиной 1,41,5 мм после промывки . содержат вячейках около 400 г воды на 1 мйИзвестно также, что оптимальная впитывающая способность сукон сохраняется при указанной выше влажности.Таким образом, для поглощения воды,находящейся в ячейках сетки, приодновременном увеличении влажности,например, до 50 масса 1,.м сукна5, обтягивающего вал 3, должна быть1250-1500 г. С учетом объемной плотности сукна...
Подруливающее устройство судна
Номер патента: 1461685
Опубликовано: 28.02.1989
Авторы: Безуглый, Егошин, Корнишов, Семченков, Тихомиров, Хлюпин
МПК: B63H 25/42
Метки: подруливающее, судна
...в обтекателе.Подруливаюшее устройство содержит сквозной канал 1 (фиг. 1) с установленным в нем гребным винтом 2. Это устройство размешено в обтекателе 3, расположенном на днище корпуса судна 4. Кормовая оконечность обтекателя за каналом подруливаю- щего устройства образована ватерлиниями, угол между касательными к которым и диаметральной плоскостью судна превышает 36. Всасывание воды в канал 1 осушествляется через входное отверстие 5, выброс воды - через выходное отверстие 6 (фиг. 2).Подруливаюшее устройство работает следуюшим образом.Приводится во вращение гребной винт 2, вследствие чего в канале 1 возникает течение воды, которое сопровождается появлением тяги подруливаюшего устройства, Последняя состоит из упора гребного...
Электрогидравлический вибропресс
Номер патента: 1461635
Опубликовано: 28.02.1989
Авторы: Дворников, Нестеров, Озерецкий, Слободянюк, Тихомиров
МПК: B30B 9/00
Метки: вибропресс, электрогидравлический
...дополнительные радиальные ножи 31, взаимодействующие с боковыми плоскостями основных ножей 27 и изделием. Между дополнительными радиальными ножами 31 выполнены отверстия 32 для выгрузки частей изделия. Поддон 30 смонтиро ван на платформе 33 с возможностью установочно-подвижного перемещения в горизонтальной плоскости посредством приводного механизма (условно не показан). В поддоне ЗО выполнен кольцевой паз 34, взаимодействующий с торцом корпуса.Для механизации и автоматизации технологического процесса резки изделий электрогидравлический вибропресс снабжен автоматическим манипулятором 35 для захвата, транспортировки и опускания изделий 45 на поддон 30 и транспортером 36 для удаления кусков изделий из зоны электро- гидравлического...

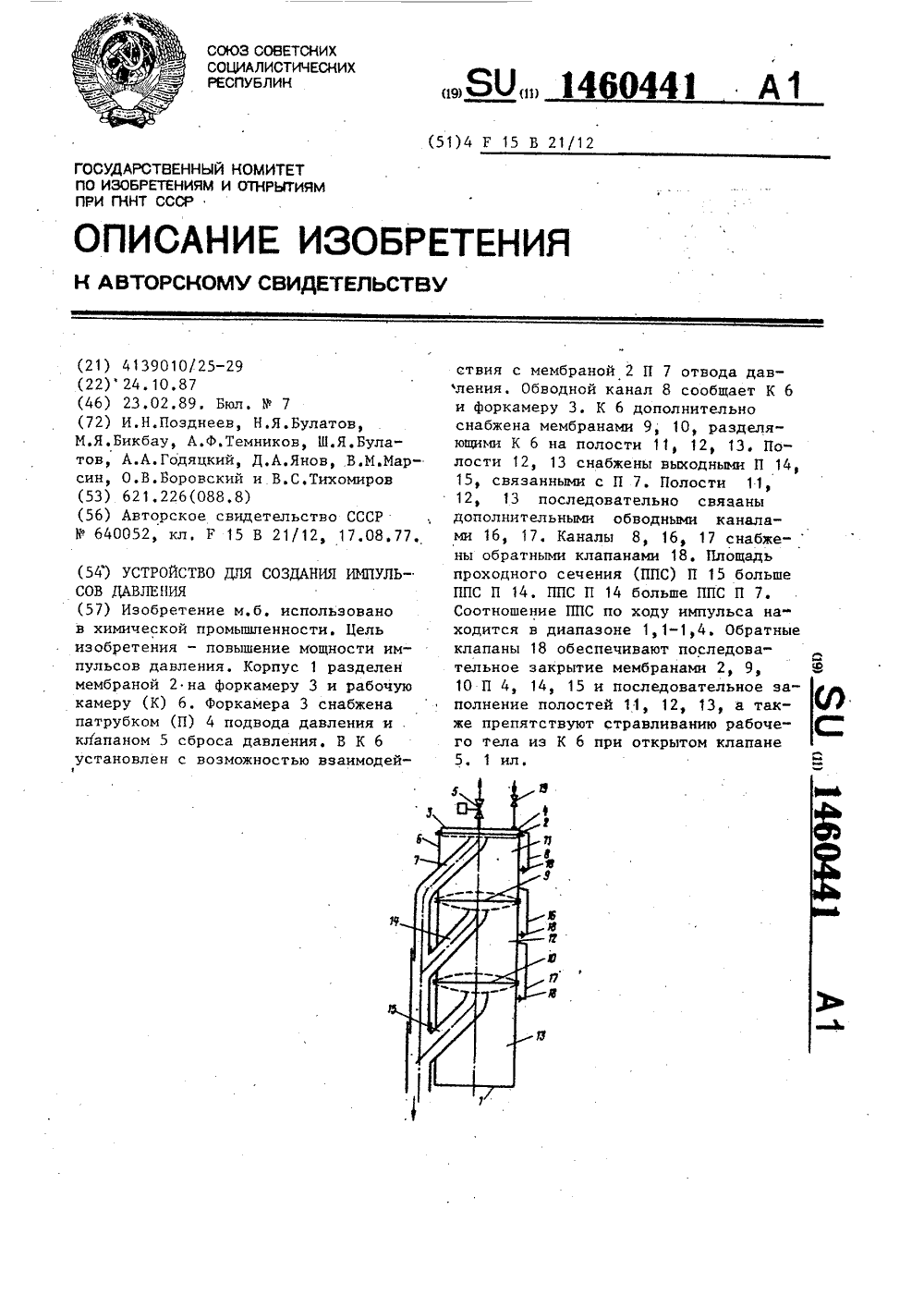

Устройство для создания импульсов давления
Номер патента: 1460441
Опубликовано: 23.02.1989
Авторы: Бикбау, Боровский, Булатов, Годяцкий, Марсин, Позднеев, Темников, Тихомиров, Янов
МПК: F15B 21/12
Метки: давления, импульсов, создания
...площадисечения патрубка 7, Соотношения площадей проходных сечений по ходу импульса давления лежит в диапазоне1, 1-1,4.Устройство работает следующим образом.Через патрубок 4 с вентилем 19 в 45форкамеру 3 под давлением подаетсярабочее тело. Мембрана 2 под давлением прогибается и закрывает проходное сечение патрубка 7, После закрытия патрубка 7 рабочее тело через50обводной канал 8 с обратным клапаном18 поступает в полость 11 рабочейкамеры 6, при этом дополнительнаямембрана 9 прогибается, закрывая проходное сечение патрубка 14. После перекрытия патрубка 14 рабочее телочерез обводной канал 16 с обратнымклапаном 18 поступает в полость 12рабочей, камеры 6 и, прогибая мембрану 10, перекрывает ею проходное сечение патрубка 15, при этом...
Способ резки гидроабразивной струей
Номер патента: 1459908
Опубликовано: 23.02.1989
Авторы: Ковалев, Петухов, Тихомиров
МПК: B24C 1/00
Метки: гидроабразивной, резки, струей
...окончательную пробивку гидроабразивной струей 8 отверстия в бази-. 35рующем вкладьппе 2, соосного калиброванному отверстию 5 (Фиг.2). В пробитое во вкладьппе отверстие вставляют центральный патрубок 9 и Фиксируютего за счет упругого деформирования 4 Обазирующего вкладьппа 2 гайкой 3(фиг.З). При этом формирование гидроабразивной струи происходит в патрубке 9, отверстие которого соосноотверстию калиброванного отверстия 545П р и м е р. Для определения эффективности предлагаемого способарезки гидроабразивной струей былипроведены испытания. В отверстиекорпуса гидроабразивного сопла 1(фиг. 1) плотно устанавливают базирующий вкладьпп 2, изготовленный изрезины. Вкладьпп фиксируется накиднойгайкой 3. Затем через штуцер 4 ивыходное отверстие 5...
Способ разработки месторождений полезных ископаемых
Номер патента: 1453000
Опубликовано: 23.01.1989
Авторы: Борщ-Компониец, Гальченко, Дружков, Жаркенов, Жуков, Имангалиев, Тихомиров, Урумов
МПК: E21C 41/06
Метки: ископаемых, месторождений, полезных, разработки
...опор из сплошных или полых элементов с обвязкой их или с заполнением менее прочными материалами. Для повьппения прочности контактов опоры с кровлей и почвой в последних устанавливают анкеЪы. На наиболее напряженных участках опор (обычно у торцов, в средней части) по контуру монтируют металлическую сетку.Сопряженное расположение под углом друг к другу элементов опоры обеспе чивает уравновешенное состояние конструкции под действием нормальной, вертикальной и боковой нагрузок.Очистную выемку в панели начинают после набора материалом опоры расчетной прочности. Для уменьшения динами" ческих воздействий взрывной отбойки часть рудного массива между смежными опорами отбивают не одновременно с окружающим опоры массивом, а с отставанием.Выработка...
Устройство для формирования временных интервалов
Номер патента: 1451639
Опубликовано: 15.01.1989
Авторы: Карамышев, Пехтерев, Тихомиров
МПК: G04F 5/00
Метки: временных, интервалов, формирования
...заряжаются до уровней, соответствующих логическим состояниям на выходах счетчика 3 (фиг.2 д), После окончания тактового импульса ключи 10 размыкаются, а на обкладках конденсаторов 11 сохраняются уровни напряжений, соответствующие состояниям счетчика 3. При наличии интенсивных электромагнитных помех состояние счетчика 3 может самопроизвольно измениться в одном или нескольких разрядах, например, в первом разряде, как показано на фиг 2 г (момент времени й ), так как для этого достаточно кратковременных перепадов напряженийна входах, выходах или цепях питания счетчика 3, Однако ключи 10 разомкнуты и на обкладках конденсаторов 11 ЗУ 4 сохраняются прежние уровни напряже-. ний (фиг,2 д), поскольку кратковременных перепадов напряжений, амплитуда...
Подводная буровая установка
Номер патента: 1448022
Опубликовано: 30.12.1988
Авторы: Афанасенко, Коробков, Тихомиров
МПК: E21B 7/136
...из емкости 12 высокого давления начинает перетекать в незаполненную емкость 15 по магистрали 35 под давлением, равным гидростатическому давлению окружающей среды, приводя в действие гидродвигатель 38 и генератор 39, от которого запитываются приводные электродвигатели узлов бурового механизма. По мере уменьшения объема рабочей жидкости в емкости 12 высокого давления она заполняется морской водой через отверстие 31 и клапан 32. Время работы установки от действия гидростатического давления определяется объемом рабочей жидкости в емкости 12 высокого давления и ее расходом, который определяет мощность гидродвигателя 38. После того, как незаполненная емкость 15 заполнится рабочей жидкостью до критического уровня, срабатывает датчик 34 уровня,...
Сплав на основе железа
Номер патента: 1447917
Опубликовано: 30.12.1988
Авторы: Бондарев, Татаринцев, Тихомиров, Харитонов, Цветков
МПК: C22C 37/10, C22C 38/56, C22C 38/58 ...
...образованию карбидов и превьппению стабильного аустенита в мар,тенсит после закалки.Присутствие марганца в указанныхпределах стабилизирует содержаниеостаточного высоколегированного аус"тенита после термообработки ,в оп-.имальном количестве. При содержанииего меньше 0,53 в структуре сплаваснижается доля метастабильного аустенита, что повышает хрупкость и снижает стойкость сплава. Содержаниемарганца выше верхнего предела приводит к увеличению количества стабильного аустенита и снижению износостойкости.Никель расширяет у-область, подав.ляет перлитное превращение и способ"ствует повьпнению прочности металлической матрицы. При этом существенноуменьшается диффузия алюминия и снижается глубина диффузионного интерме.таллидного слоя,...
Способ подготовки хмеля для приготовления пивного сусла
Номер патента: 1446145
Опубликовано: 23.12.1988
Автор: Тихомиров
МПК: C12C 3/00
Метки: пивного, подготовки, приготовления, сусла, хмеля
...хмеля доо60-80 Сспособствует активизации специфических хмелевых веществ, что создает условия для более интенсивного воздействия на них кислорода, что ведет к превращений горьких веществ визосоединения, обуславливаю" щие горечь в готовом продукте.Проведение обработки хмеля кислоо родом при температуре ниже 60 С нецелесообразно, не происходит активизация всего комплекса горьких веществ хмеля, а при температуре свыше 80 С происходит потеря ароматичес-ЗО ких веществ.Продолжительность обработки свыше 10 мин нецелесообразна, поскольку приводит к незначительному повышению содержания горьких веществ при одновременном повышении расхода кисло 35 рода.П р и м е р 1, Хмель в количестве 16 кг перед внесением в сусло подо гревают в начале...
Обогреваемый вал для обработки материалов
Номер патента: 1444438
Опубликовано: 15.12.1988
Авторы: Атаманов, Бабинский, Крупальник, Смирнов, Тихомиров, Фейгин, Шейнкман
МПК: D21G 1/00
Метки: вал, обогреваемый
...на стороне;выхода теплоносителя.Проходя по нескольким каналам 3,теплоноситель контактирует с рубашкой 1 более продолжительное время,. чем проходя просто вдольвала, н засчет увеличения времени прохождениятеплоносителя достигается более полное использование тепла,Так как каналы 3 и 4 пересекаются, то потоки теплоносителя в этих каналах, сталкиваясь, турбулизируются, что ведет к еще большей интенсифика-, ции теплообмена за счет разрушения ламинарного потока теплоносителя в пограничном с рубашкой 1 слое теплоносителя. Кроме того, интенсивная турбулизация всего потока теплоносителя выравнивает нагрев рубашки 1 по длине вала, Теплоноситель отводитя с другой стороны вала. Увеличение угла подъема винтовой линии более 20 ведет к быстрому...
Программируемый таймер
Номер патента: 1441407
Опубликовано: 30.11.1988
Авторы: Лозюк, Тихомиров
МПК: G06F 1/04, G06F 11/30
Метки: программируемый, таймер
...счетчика-делителя 2частоты ка первый адресный вход ПЗУ3, Таким образтом, адрес команды, вь- бираемой иэ 1.ЗУ 3, состоит иэ трехЧаСТЕй, ПЛИ ЭТОМ СтдтЦЯЯ:аСТЬ аДРЕс 0 с т (5. кя.";р д Б л Ря с р е д к я 5часть - из ре- стра ч услов;я и младДЯ ДСТЬ - СО СНЕ ТЧИКД - ДЕЛИТЕ 1 сДСТОТЬ, т.оцот ЯЯ ОСЛС ОВДТСЛ;КОСТЬКЕ ПЗУ ;, Г ЕГО ВЬХОдОВ - 3) ПОСту Зс т т. - ,т, т ЛтгтХ Д К ЬКОН я-, Ьчт;Х"тс, .:то., повд тВ, 1. Гых ГСЭЛаТОдт Тд:;Тор 1 ия; - .; ТЬ Кдд". т Хг - тт -Ч ,тт - Рт- "я ТЗ 1 НЕПзРР;О ОСТУ:Д т,;Ч.": СЬ т которые "я Рго Входе прообразугся Б ИККРЕ "Ен, Нутл КОДОВ"ПР СЛСДС атРЛ СЫ 3 -, ,тт 1т О С " Е т О Р Я т С г Втперебол Я;.Рек р ПЗУ 3, Пас-Р завел- ПЕИЯ КдЬГГО ПГОХОд .1 або МИКООПГОтт; яют синхг они элутттис" сигк я тт кривгттт...
Разгрузочный конец вращающейся печи
Номер патента: 1441145
Опубликовано: 30.11.1988
Авторы: Политов, Тихомиров, Шутова
Метки: вращающейся, конец, печи, разгрузочный
...использующих для обработки материалов вращающиеся барабаны.Цель изобретения - повышение надежности и долговечности. На фиг. 1 представлен разгрузочный конец вращающейся печи, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1.Разгрузочный конец вращающейся печи содержит концентрично охватывающий кольцевую обечайку 1 печи защитный кожух 2 и установленные в зазоре между ними по крайней мере в один ряд равномерно по окружности распорные стойки 3 в виде упругих элементов. Последние выполнены в виде шарнирно закрепленных на концевой обечайке 1 и защитном кожухе 2 полых эллиптических цилиндров 4, продольные оси которых в одном ряду параллельны оси печи, а в другом ряду перпендикулярны оси печи. Разгрузочный конец вращающейся печи...
Привод рапиры лентоткацкого станка
Номер патента: 1440974
Опубликовано: 30.11.1988
Авторы: Андриянов, Суров, Тихомиров, Шмелев, Яровицын
МПК: D03D 35/00, D03D 47/27
Метки: лентоткацкого, привод, рапиры, станка
...М,ВасильеваЗаказ 6147/31 Тираж 420 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к текстильному машиностроению и может быть использовано на лентоткацком станке,Целью изобретения является повы 5шение надежности работы.На чертеже изображен привод рапиры лентоткацкого станка,Привод рапиры имеет кулачковую пару, включающую пазовый кулачок 1,сое диненный с главным валом станка (непоказан), и ролик 2, установленныйна оси 3, смонтированной на кулисе 4,имеющей ось 5 качания. Кинематическая связь ведомого звена с рапирой 15выполнена в виде углового рычага 6,одно плечо 7...
Устройство для ароматизации воздуха
Номер патента: 1440487
Опубликовано: 30.11.1988
Авторы: Власов, Кочкин, Почечун, Тихомиров
МПК: A47L 9/00
Метки: ароматизации, воздуха
...для ограничения ее прогиба от перепада давления,содержащее прижимную пластину 8 срегулировочным винтом 9На стороне 6 в районе отверстия7 выполнен выступ 10.Устройство работает следующимобразом.При включении пылесоса воздушныйпоток обтекает корпус 3 и создаетв области отверстия 7 зону пониженного давления, а между стороной 4и стенкой 1 канала для выхода отработаннага воздуха создается зона повышенного да.вления. Выступ 10 дополнительно увеличивает этот перепаддавления. Перепад давлений деформирует ( вдавливает") сторону 4 изэластичного материала, которая черезприжимную пластину 8 сжимает адсорбирующий материал 2, пропитанныйжидким ароматизирующим веществом,и выдавливает его через отверстие7 на испаряющую поверхность торцовой стенки...
Устройство для формирования времязадающих интервалов
Номер патента: 1439733
Опубликовано: 23.11.1988
Авторы: Казаков, Лепехин, Петров, Седов, Тихомиров
МПК: H03K 17/28, H03K 5/13
Метки: времязадающих, интервалов, формирования
...(задержка определяется коэффициентом деления М) срабатывает формирователь 1 О и его вы- . ходной импульс устанавливает триггер 9 в нулевое состояние, а триггер 8 в единичное, Делитель 11 прекращает счет импульсов и обнуляется, управляемый ключ 2 закрывается, а управляемый ключ 4 открывается. К указанному моменту времени по суммирующему входу в счетчике 3 будет записано следующее количество импульсовМйи = --гНа вычитающий вход реверсивного счетчика 3 через управляемый ключ 4 поступают импульсы напряжения, снимаемые с выхода генератора 12, поэтому ранее записанное в счетчик 3 количество импульсов уменьшается. В момент обнуления реверсивного счетчика 3 срабатывает дешифратор 5 нуля, который своим сигналом возвращает триггер 8 в нулевое...
Устройство дистанционного контроля пневматических исполнительных механизмов
Номер патента: 1439536
Опубликовано: 23.11.1988
Авторы: Гуменчук, Тихомиров, Яшин
МПК: G05B 23/00
Метки: дистанционного, исполнительных, механизмов, пневматических
...величина массового расхода воздуха. С помощью кнопки 5 подается кратковременный сигнал на стартовый вход источника 1 расхода и через первый дискретный пневмоэлектрический преобразователь 5 в канал 13 дискретного ввода вычислительного блока 11, При этом включается в работу источник 1 расхода, с выхода которого в импульсную линию 17 ИМ 18 через коммутатор 4 начинаег поступать воздух с постоянным .массовым расходом, величина которого определяется величиной аналоговогэ сигнала, поступающего на управл.ующий вход источника 1 расхода. Одновременно начинается отсчет вр мени , в вычислительном блоке 11. На входе аналогового пневмоэлзктропреобразователя 33 начина.ет расти давление, и на его выходе формир жется аналоговый электрический си:.нал,...
Устройство для динамической коррекции информации в электронных часах
Номер патента: 1437828
Опубликовано: 15.11.1988
Авторы: Жукова, Казаков, Лепехин, Петров, Тихомиров, Тюленев
МПК: G04B 27/00
Метки: динамической, информации, коррекции, часах, электронных
...ступени аналогичен указанному, На входыодного из вентилей 3-5 поступает раз -решающий сигнал с соответствующеговхода регистра 6 и с первого выходацелителей 2 частоты (например, 2 Гц),в результате чего сигнал с выходауказанного вентиля воздействует насоответствующий дешифратор, что приводит к миганию выбраннОй ДлЯ кОррекции информации на табло блока 13индикации. Счет временных импульсовне прекращается и сбоя временнойинформации не происходит, 1437828Непосредственное занесение информации в выбранную для коррекции ступень (визуальный признак - "мигание" ее на табло блока 13) начинается с нажатия кнопки 20 коррекции. Блок 18 выбора режима переключается и его выходной сигнал поступает на вторые входы вентилей 7-9 и на управляющий вход...
