Витушкин
Устройство для измерения аэродинамических сил и моментов при подводе газа к модели
Номер патента: 1633956
Опубликовано: 10.10.2008
Авторы: Витушкин, Ганиев, Лагутин, Радченко
МПК: G01M 9/06
Метки: аэродинамических, газа, модели, моментов, подводе, сил
Устройство для измерения аэродинамических сил и моментов при подводе газа к модели, содержащее поршень для крепления модели, выполненный с радиальными отверстиями и установленный на упругих элементах тензовесов, и закрепленные на державке трубопроводы для подвода газа, сообщающиеся с помощью радиально установленных пар сильфонов с радиальными отверстиями в поршне, отличающееся тем, что, с целью повышения чувствительности и достоверности опытных данных, продольные оси сильфонов размещены в поперечной плоскости, проходящей через центр жесткости упругих элементов тензовесов, а в поршне выполнены продольные каналы, соединяющие радиальные отверстия с полостями соответствующих сильфонов.
Способ моделирования процессов массообмена в набегающем потоке
Номер патента: 1632149
Опубликовано: 10.10.2008
Авторы: Витушкин, Захарченко, Маринин, Поляев, Шкатов
МПК: G01M 9/00
Метки: массообмена, моделирования, набегающем, потоке, процессов
Способ моделирования процессов массообмена в набегающем потоке, при котором помещают в рабочую часть аэродинамической установки модель, параметры проницаемой оболочки которой соответствуют параметрам натурного объекта, и подают внутрь оболочки газ под давлением, отличающийся тем, что, с целью повышения достоверности используют оболочку, выполненную из двух слоев, при этом проницаемость и толщина внутреннего слоя, а также шероховатость наружного слоя удовлетворяют соотношениям где
Устройство для испытания вращающихся моделей летательных аппаратов с поверхностным массообменом
Номер патента: 805755
Опубликовано: 10.10.2008
Авторы: Витушкин, Ганиев, Захарченко, Карданов, Шкатов, Штейер
МПК: G01M 9/06
Метки: аппаратов, вращающихся, испытания, летательных, массообменом, моделей, поверхностным
Устройство для испытания вращающихся моделей летательных аппаратов с поверхностным массообменом, содержащее упругий весовой элемент, сочлененные между собой внешнюю пористую и внутреннюю непроницаемую раскручиваемые оболочки, в полости между которыми установлены разделительные ребра, причем внутренняя оболочка размещена на посадочном поршне весового элемента, а полость посредством трубопровода и регулирующего устройства сообщена с источником рабочего тела, отличающееся тем, что, с целью повышения точности эксперимента путем приближения его к натурным условиям функционирования аппарата, в нем внутренняя оболочка установлена на поршне весового элемента с помощью подшипников и выполнена с...
Шлакообразующая смесь для непрерывной разливки стали
Номер патента: 1838030
Опубликовано: 30.08.1993
Авторы: Витушкин, Данаусов, Иванов, Кашников, Ламухин, Хамхотько, Чеботарев
МПК: B22D 11/00
Метки: непрерывной, разливки, смесь, стали, шлакообразующая
...шлакообразующей смеси не отличается от известнойи заключается в смешивании тонкоизмельченных компонентов.Предлагаемая и известная шлакообразующие смеси были испытаны при непрерывной разливке стали марки 3 в условияхЧереповецкого меткомбината на двухручьевой УНРС в слябы размером 250 х 1290 мм,Температура металла - 1540 С, скорость разливки - 0,7 м/мин, расход смесей - около 1 кг/т стали. Шлакообраэующие смеси засыпали в кристаллизатор вручную при помощи совка на поверхность металла и досыпали в процессе разливки для обеспечения полной защиты зеркала металла. Результаты испытания представлены в таблице.Как видно иэ таблицы, при использовании известной шлакобразующей смеси количество брака непрерывнолитых слитков по трещинам и...
Устройство для измерения линейных перемещений
Номер патента: 1256505
Опубликовано: 07.07.1993
Автор: Витушкин
МПК: G01B 9/02
Метки: линейных, перемещений
...выражениедля аппаратной функции Т устройкства, определяемой как- кв о(2)гце Ч, - интенсивность излучения лазера;АА - полная амплитуда световыхколебаний на фотоприемнике 1 О, равная сумме амплитуд а, и а пучков,прошедших через первый и второй интерферометры Фабри-Перо.,А=а, + аТ (о 9 )=1/4 Т +Т (Я) +2 Т ( 8 ) Т (8 ) сов (1)+(3)гд. Т, (;)(- =1,2) - энеРг тический коэффициент пропускания одиночного интерферометра Фабри-Перо, равньй2(К ( .)15, (6,) 1 К, 1, созо,8Ь = 4 тг Р,:л; р,= -. +р,;К, зп 8Р, = агс 81 - К; соз 3;где К;, ; - энергетические коэффициенты отражения и пропускания х-гоинтерферометра Фабри-Перо, Б, - оптический путь луча в -ом плече интерферометра Фабри-Перо, исключая оптический путь луча в соответствующеминтерферометре...
Интерференционное устройство для измерения градиента ускорения свободного падения
Номер патента: 1463007
Опубликовано: 30.06.1993
Авторы: Витушкин, Грязневич
МПК: G01V 7/04
Метки: градиента, интерференционное, падения, свободного, ускорения
...в нижней точке траектории их ,свободного падения и возвращения в исходное положение и фотопрнемник 1 О. фф 4Предлагаемое устройство для измерения 8 работает следующим образом.Оптическое излучение иэ лазера проходя через отверстия в держателе 6 ев и теле 2, полупрозрачное зеркало 4, а затей через отверстия в держателе 7 ь и в ловителе 8, падает на зеркало 5. В процессе распространения между. зеркалами 4 и 5 светиспытывает многократные отражения, что приводит к многолучевой интерференции, которая3 1 46300проявляется в виде интерференцнонныхполос (колец), регистрируемых фотоприемником 1 О, В начальный моментвремени оба тела 2 и 3 с закрепленбными на них зеркалами 4 и 5, удерживаются держателями б и 7 в неподвижном состоянии. Затем...
Способ изготовления составных деревянных шпал
Номер патента: 1782749
Опубликовано: 23.12.1992
Авторы: Витушкин, Тихомиров
МПК: B27M 3/14
Метки: деревянных, составных, шпал
...состава, соедитовления клеевь хдеревянных конструкций няют пазы, а сборку шпал выполняют путем яйляется высокая трудоемкость, а наличие формирования клеевых заготовок в пакет по сквознь х отверстий (причем по длине клее- обьему шпалы, обматывают изолирующим. вой"конструкции их много) ослабляет клее материалом, после чего подвергают термовую конструкцию, Такой способ обработке и обрезают на длину шпалы.неприемлем для изготовления. составных На чертеже показана составная дередеревянных шпал, работающихпод нагруз- вянная шпала, разрезками на изгиб ири двйжении подвижного Предлагаемый способ изготовления сосостава,30 ставных деревянных шпал осуществляетсяИзвестен способ производства состав- следующим образом. Дефектную шпалу ных...
Герметичный ввод
Номер патента: 1742866
Опубликовано: 23.06.1992
Авторы: Василевский, Витушкин, Дравнина, Дудников, Зимин, Калмыков, Лазаревский, Митин, Михеева, Эрин
МПК: H01B 17/26
Метки: ввод, герметичный
...в керамичес- нец 2, тонкостенную кольцевую цилинд"ком дискообразном держателе, его рас-рическую цасть 3, поперечную переготрескиванию и нарушению герметицности 2 О родку Ц, перфорированную цилиндричес"ввода. кими отверстиями 5, и продольные переЦелью изобретения является повыше- городки б, Через отверстия 5 пропуние надежности конструкции при сварке щены токопроводящие элементы 7, выполсо стенкой защищаемого объема и воз- ненные из высокопроводящих металлов идействия повышенного давления. д сплавов, например меди, молибдена илиПоставленная цель достигается тем . сталей, герметизированные стеклом 8,цто в герметичном вводе, выполненном Ввод устанавливается в отверстиев виде удлиненного тонкостенного чи- сосуда высокого давления до...
Герметичный узел
Номер патента: 1735914
Опубликовано: 23.05.1992
Авторы: Быков, Василевский, Витушкин, Дравнина, Калмыков, Лобов, Эрин
МПК: H01B 17/26
Метки: герметичный, узел
...основание которого расположено со стороны высокого давления, причем цилиндрическая часть заполнена боросиликатным стеклом, коническая - уплотнительной эпоксидной композицией, через отверстия в перегородке проходят токопроводящие элементы, выполненные из металла с низким удельным электрическим сопротивлением,На фиг.1 изображен герметичный узел, основной вид; на фиг,2 - то же, вид сбоку,Предлагаемый узел содержит цилиндрический корпус 1, в котором размещена перфорированная перегородка 2 с просверленными отверстиями 3 в виде цилиндра 4, переходящего в усеченный конус 5, основание которого расположено со стороны области высокого давления, Цилиндрическая часть отверстий заполнена боросиликатным стеклом 6, коническая - уплотнительной...
Способ лучевой сварки
Номер патента: 1696223
Опубликовано: 07.12.1991
Авторы: Богданов, Борзов, Вагасов, Витушкин, Галауз, Гришанин, Джикил, Каменский, Карпов, Мудрая, Рыбалко, Сорокина
МПК: B23K 15/00, B23K 26/20
...КОМПОНЕНТг.В, ОИЗК)г М к 45):5 Ь ),ет, л)л сое,сг,41:л(1 г ";, ы к и облучаат ЪЛРГ(ГСГ,4; Ыя Л Г ГГГ,ф Г 1;:;) )ОПТ), , ОКЯ) lрг: гг) Ьт сЕ 1 гиг,с,.,с- ,),.,; Ь 1, г,г (г 1 с) ., И раг,:1 главл 41 гг, Г.Г ." ) ,;. ЗВагч )Ч Ог)Гг)лава .гатеМ гохлгс):КДЯЮТ РсасгЛсс),ьО 1 О 4., 1., ГГ)г КО 01 ои г 1," Г)д),пягаа.- Вг 1 г 6 1:сГп Р,с)агс). )ОЯК"р( 1 ггг 1,г г г гггс-гг О11 г, )г) 1 Л,О ь.ь ф 1,а М с) П ол 6 3 "г 0Г)11И ( Т 51 г Я 10 Т К фООМировдгИО Гр,.)сг 1)га)1 Сг гаер)Нго г 1 ОИЕНТГИРОВан.гОИ С)РУКТУРЫ С )ОМОЩЬЮ ОСТРОС(1;О(УСИРОВЯННО С Зг.е(; Р; 14 НОГО ЛУ а, (ОТОРЬ й ПР; егЛгВ )1,г г)- ПгЯлг);Р,):г 4 г,гг) г)ггГ Г)ГУР; ТО )ег(ТОРИЛ)г 116 Пг)есвг:г)Я 1 К)И 1 гг ВЗ)46 Р" " Г (1)1-.Г)МИг)ОВСНКГ)гй ",а;.гг;4 Ьг Гггвжду Паг)длг)ЕГ) г)гЬ,РЛИ...
Устройство для измерения шероховатости поверхности изделия
Номер патента: 1693376
Опубликовано: 23.11.1991
Авторы: Витушкин, Гинкул, Михайлов
МПК: G01B 11/30
Метки: изделия, поверхности, шероховатости
...нанесена тарированная вкала шероховатости поверхности. Поверхность 10 грани, на которой выполнена линза 7, - зеркальная.Устройство работает следующим образом,Излучение от исто Рникасвета проходит через отверстие диафрагмы 2 и фокусируется линзой 3 на зеркале 4. При медленном перемещении всего измерительного устройства по контролируемой поверхности 11 изделия щуп 5, повторяя профиль микронеровностей поверхности 11, отклоняет зеркало 4 на определенныЙ угол п, величина которого пропорциональна максимальной высоте микронеровностей, На угол 2 р отклоняется падающий нд зеркало 4 тонкий луч света. Далее луч света проходит цилиндрическую линзу 7 и, преломляясь, разворачивается на угол у, Попадая на отрдженнуо линзу 8, луч разворачивается нд...
Устройство для ремонта рельсовых звеньев
Номер патента: 1652415
Опубликовано: 30.05.1991
Авторы: Витушкин, Тихомиров
МПК: E01B 29/26
Метки: звеньев, рельсовых, ремонта
...часть платформы. Затем подвижный портал перемещают к следующей дефектной шпале ремонтируемого звена, 2 з,п. ф-лы, 3 ил,Устройство для ремонта рельсовых звеньев работает следующим образом.Рельсовое звено 8 укладывают на стойки 1, находящиеся в верхнем рабочем положении, Подвижный портал 2 устанавливается над стойками 1 так, чтобы механизм 3 пришивки-расшивки находился над первой дефектной шпалой рельсового звена. а первая часть платформы б - точно под звеном. Механизмом 3 пришивки-расшивки отшивают дефектнуюшпалу и укладывают на пер1652415 Фиг.2 вую часть платформы 6, а с питателя 4 новых шпал 5 путем подачи сигнала с механизма 3 пришивки-расшивки на датчик питателя синхронно с расшивкой старой шпалы подают новую шпалу 5 на вторую часть...

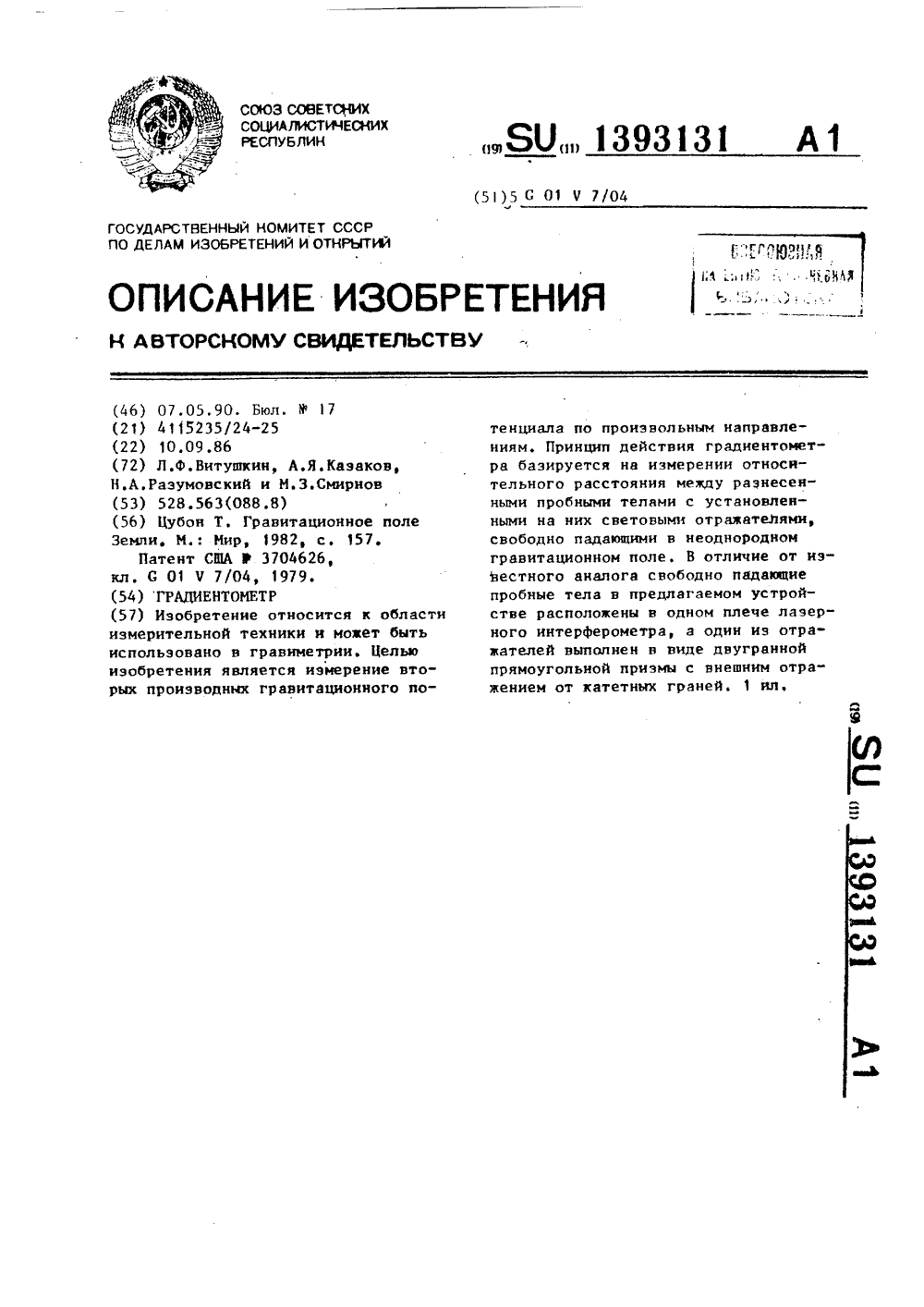

Градиентометр
Номер патента: 1393131
Опубликовано: 07.05.1990
Авторы: Витушкин, Казаков, Разумовский, Смирнов
МПК: G01V 7/04
Метки: градиентометр
...заданный момент времени держатели 2 и 3 отпускают тела 4 и 5,предоставляя им свободно падать, Лучлазера 8 разделяется светоделителем9 на два луча, проходящих опорное иизмерительное плечи интерференционнойсистемь, Первый луч, проходящий измерительное плечо, по вертикали падаетна отражатель 10 тела 4. От него луч45отражается в направлении, задаваемомизмеряемой второй производной гравитационного потенциала. После отражения от отражателя 1 1 тела 5 луч возвращается в обратном направлении, надругую катетную грань отражателя 10тела 4, от которой отражается в вертикальном направлении, Поворотныезеркала 12 направляют луч, проходящий измерительное плечо, на светоделитель 13, где сходятся измерительное и опорное плечи интерференцион 1...
Устройство для измерения сил и моментов, действующих на модель
Номер патента: 1557462
Опубликовано: 15.04.1990
Авторы: Витушкин, Ганиев, Лагутин, Шкатов
МПК: G01L 5/16
Метки: действующих, модель, моментов, сил
...гайку 35. Один конец упругой нити 9 закреплен ,в шпинделе 32, а другой - в резьбовой втулке 36, закрепленной в переходнике 12, который через штуцер 11 соединен с державкой 3, Фиксация поршня 1 на переходнике 13, измерительного каркаса 4 на державке 3 и на поршне 1 осуществляется, например, посредством винтов 37, а уплотнение соеди. нений различных деталей устройства производится с помощью уплотнительных колец 38 и прокладок 39.Количество источников 23 давления, используемых для независимого питания струйных органов управления или других элементов с поверхностным массо- обменом, например пористых участков поверхности тела, может быть и больше двух, как в варианте выполнения устройства, показанном на фиг. 1, В этом случае необходимо...
Устройство для измерения сил и моментов
Номер патента: 1529060
Опубликовано: 15.12.1989
Авторы: Андреев, Витушкин, Ганиев, Козлов, Шкатов
МПК: G01L 1/22
...который соединен с дополнительным патрубком гайкой с воэможностью перемещения вдоль него, Дополнительный патрубок имеет дренаж- д ные отверстия для сообщения его полос ти с полостью модели, 3 ил,жидкости или газа, В державполнен канал, сообщенный ском 7 жидкости или газа чертор 8 и преобразователь 9,расходомерное устройство илдавления в полости испытуемДержавкасочленена с отрубком 10, с которым жесткнен сильфон 11, с другой стфон 11 жестко соединен с досации в заданном положении с помощью винтов 15, Между поршнем и дополни-тельным патрубком предусмотрены уплот. нения 16. Внутри канала установлена5 тяга 17, один конец которой с помощью крестовины 18 закреплен в осевом патрубке 10, а второй конец закреплен в цангоном зажиме 19, который, с...
Устройство для анодно-абразивного полирования и снятия заусенцев
Номер патента: 1468697
Опубликовано: 30.03.1989
Авторы: Амелин, Витушкин, Голованчиков
МПК: B23H 5/06
Метки: анодно-абразивного, заусенцев, полирования, снятия
...сеткой.На фиг.1 изображено предлагаемое 20 устройство; на фиг.2 - разрез А-А на фиг.1.Полый многогранный барабан образован перфорированными гранями-электродами 1 и 2, подключенными к раз ным полюсам источника технологического напряжения (не показан) . Боковые стенки 3 связаны с валом 4. На внутренних поверхностях граней с одинаковой полярностью установлены перфо рированные диэлектрические пластины 5, а на всей внутренней поверхности размещена диэлектрическая эластичная сетка 6. В гранях 1 и 2 с возможностью осевого перемещения установле ны толкатели 7, на которые воздействуют пружины 8. В барабане размещены детали 9 и абразивный наполни- тель 10.Устройство работает следующим 40 образом.В барабан в необходимой пропорции засыпают...
Электропроводящая медная проволока с коррозионно-стойким покрытием
Номер патента: 1432616
Опубликовано: 23.10.1988
Авторы: Витушкин, Козырев, Пронин, Токарь, Шмуратова
МПК: H01B 5/14
Метки: коррозионно-стойким, медная, покрытием, проволока, электропроводящая
...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к электротехнике и может быть использовано при изготовлении коррозионно-стойкой проволоки и проводов иэ нее для полупро 5 водниковых приборов.Цель изобретения - повышение нагревостойкости проволоки при сохранении ее электропроводности.П р и,м е р. Медную проволоку диа" 10 метром 0,20 мм после йромывки ее поверхности от смаэки. травления, декатировавйя и вторичнйпромывки напавляют .в,"специальные ванны горячего анесения покрытий методом погруже 5 ния. В первой ванне расплав состоит из сплава на основе свинца с 5 Е мас олова, После нанесения первого...
Устройство для электрохимического прошивания отверстий
Номер патента: 1414537
Опубликовано: 07.08.1988
Авторы: Витушкин, Герцик, Голованчиков
МПК: B23H 7/22
Метки: отверстий, прошивания, электрохимического
...3 и корпусе 1 с возможностью осевого перемещения, эластичные мембраны 6, закрепленные межд торцами кольца 2, корпусом 1 и крышкой 3, стакан 7, болты 8, которыми крепятся крышка 3 к корпусу 1, а стакан 7 к крышке 3, пружины 9, установленные между регулировочными винтами 1 О и торцами катодов 5, гайки 11, электроизолирующие втулки 12 - 14, установленные на катодах 5, гайки 15, павинченные на резьбовую часть катодов 5. В катодах 5 выполнены сквозные прорези 16 Штуцер7 сообщает напорную магистраль с герметичной полостью А, образованной мембранами 6 и кольцом 2. Отверстия 18 выполнены в корпусеи крышке 3 для сообщения полостей Ь и В с атмосферой.Обработку предлагаемым устройством осу(цествляют следующим образом. Обрабатываемук деталь 19...
Способ электрохимикомеханического полирования
Номер патента: 1333488
Опубликовано: 30.08.1987
Авторы: Витушкин, Герцик, Голованчиков
МПК: B23H 5/06
Метки: полирования, электрохимикомеханического
...смесь поступает ви= К -= К -- К 4 (1) неподвижный корпус 5 через отверстия8, .выполненные в валу крыльчатки 4,для согласования скоростей роста и 5 О и вращается вместе с крыльчаткой. Вудаления окисной пленки таким образом, результате вращения электролито-абрачтобы они были равны в любой момент зивной смеси в корпусе 5 возникаютвремени обработки, необходимо, чтобы осестремительные (нормальные) ускоречастота вращения электролито-абразив- ния, которые создают градиент давленой смеси перед зоной обработки изме- ния электролито-абразивной смесинялась согласно приведенному выраже- вдоль радиуса катода в функции кваднию, рата расстояния от оси вращения иВ предлагаемом способе электролит квадрата частоты вращения электроли-.перед...
Устройство для анодно-абразивного полирования и снятия заусенцев
Номер патента: 1315527
Опубликовано: 07.06.1987
Авторы: Витушкин, Голованчиков, Евсеев
МПК: C25D 7/00
Метки: анодно-абразивного, заусенцев, полирования, снятия
...наполнитель 10, обрабатываемые детали 11.Обработка осуществляется следую 35 щим о бр аз ом.Обрабатываемые детали 11 и абразивный наполнитель О в необходимой пропорции засыпают в барабан, выполненный в виде двух усеченных пирамид, соединенных большими основаниями и изолированных друг от друга. Соседние грани 1 и 2 каждой из пирамид являются одновременно электродами с чередующейся полярностью, Кроме того, соединение пирамид барабана осуществляется гранями 1 и 2, имеющими также противоположную полярность, Дпя загрузки и разгрузки барабана одна пара граней 1 и 2 может быть выполнена в виде дверцы. Затем опускают барабан в ванну 9 с электролитом илн поднимают ванну 9 для создания необходимого уровня электролита Вращательное движение от...
Устройство для регенерации отработанных формовочных и стержневых смесей
Номер патента: 1308422
Опубликовано: 07.05.1987
Авторы: Быченко, Витушкин, Лебедева
МПК: B22C 5/00
Метки: отработанных, регенерации, смесей, стержневых, формовочных
...вытяжной вентиляции,Устройство работает следующим образом.35Сухая просеянная отработаннаясмесь из бункера 1 через питатель 2 попадает во вращающийся ротор 4 ипод действием центробежной силы заполняет пространство внутри ротора 40 4, прилегающее к вертикальной стенке ротора 4, образуя тем самым постоянный слой, предохраняющий цилиндрическую стенку ротора 4 от абразивногоизноса, Вся следующая смесь такжепод действием центробежной силы, подвергаясь безударному взаимному трению, перемещается в вертикальном направлении по верхней кромке ротора4, приобретает заданную скорость ивыбрасывается равномерным "факелом",ориентированным в горизонтальнойплоскости, в пространство вращающегося в противоположном направленииротора 5.Под действием...
Устройство для очистки сточных вод
Номер патента: 1303556
Опубликовано: 15.04.1987
Авторы: Васин, Витушкин, Дмухайло, Иванов, Окунев, Судаков, Щербак, Янко
...сточная вода через патрубок 13 подается в камеру отстаивания 3 под колпак 14, распре" деляясь в радиальном направлении от" бойником 15. При повороте потока Оборудование устройства периферийными камерами хлопьеобразования и тонкослойного отстаивания с вращаю" щимся дозатором коагулянта цикличе" 2Изобретение относится к комбинированным устройствам для очисткисточных вод физико-химическими методами, а именно методами отстаивания, флотации и коагуляции, и может 5быть применено для очистки сточныхвод пищевой промьппленности, преимущественно сточных вод мясокомбинатов,содержащих жиры и белковые соединения. 10Цель изобретения - повышение эффективности очистки.На фиг,1 представлено предлагаемое устройство, разрез; на фиг.2 -то...
Способ контроля стойкости режущего инструмента
Номер патента: 1293563
Опубликовано: 28.02.1987
Авторы: Витушкин, Русаков
МПК: G01N 3/58
Метки: инструмента, режущего, стойкости
...кодовых преобразователях ЭКП, ЭКП и ЭКП усиливаются и перерабатываются в форму, необходимую для управления электрическими шаговыми двигателями соответственно ЩД, ШД и ИД . ЭКП преобразует последовательность входных импульсов в комбинацию токов, подаваемых в обмотки ШД так, что при подаче на вход ЭКП электрического импульса ротор ШД поворачивается на определенный угол. Развиваемый при этом момент на выходном валу шагового двигателя невелик, однако достаточен для приведения в действие усилителя момента, например, УМ по координате Е перемещения. Двигатель М , охваченный механической 3563 2обратной связью 10, повторяет вседвижения шагового электродвигателяШД и через редуктор Р , и шариковыевийт и гайку сообщает...
Устройство для перемещения и складирования рельсовых звеньев
Номер патента: 1291650
Опубликовано: 23.02.1987
Авторы: Витушкин, Тихомиров
МПК: E01B 29/02
Метки: звеньев, перемещения, рельсовых, складирования
...роликовым конвейером, о т л и ч а ю щ е е с я тем, что с целью расширения функциональных возможностейоно снабжено с боковых сторон рамы аутригерами, соединенными в нижней части поперечинами, через которые проходят указанные стойки, и на которых шарнирно подвешены на вертикальных шарнирно соединенных между собой связях башмаки, обхватывающие верхней частью стойки, а нижней - с боковых сторон лыжи, которыми снабжены концевые части стоек для взаимодействия с рельсами с возможностью одновременного охвата башмаками лыж и головок рельс. 2. Устройство по п. 1, .о т л и ч аю щ е е с я тем, что, с целью уменьшения габаритов, рама содержит по меньшей мере две секции, причем смежные торцовые части выполнены наклонными и снабжены с одной стороны...
Штамп для резки пруткового материала
Номер патента: 1279761
Опубликовано: 30.12.1986
Автор: Витушкин
МПК: B23D 23/00
Метки: пруткового, резки, штамп
...925 и 10 заготовки закреплены на упоре 2. Упор 2 и нож 3 являются элементами механизма калибровки отрезанной заготовки, которая калибруется их поверхностями 5 и 4.Штамп работает следующим образом.Разрезаемый пруток 11 подается в осевом направлении до упора 2, При движении ножа 3, имеющего угол заострения , равный 25-45, отрезаемая 35 заготовка 12 отгибается вниз передней поверхностью 4 ножа 3 до упора в опорную поверхность 5 упора 2, что препятствует завиванию заготовки 12 в трубу. Упор 2 вместе с подвиж- ф ным ножом 3 перемещается вниз и упирается в регулируемый подвижный винт Я.При этом ежимается буфер 6 и происходит окончательная калибровка отрезанной заготовки между передней по верхностью 4 ножа 3 и опорной поверхностью 5 упора 2....
Устройство для испытания сборных режущих инструментов
Номер патента: 1145758
Опубликовано: 15.08.1986
Автор: Витушкин
МПК: G01N 3/58
Метки: инструментов, испытания, режущих, сборных
...снабжено блоком 12 управления дополнительных гндроцилиндров, выполненным в виде приводногокулачкового вала 13 и гидроцилиндров14 - 16, кинематически связанных скулачками 17 - 19 и гидравлически связанных с дополнительными гидроцилиндрами 9 и основным гидроцилиндром 2.Электродвигатель 20 с редуктором21, имеющим вал с кулачками 17 - 19соответствующего профиля, воздействующими на плунжеры гидроцилиндров 1416, которые соединены с соответствующими дополнительными гидроцилиндрами9 (на чертеже показан один гидроцилиндр 9) . Профили кулачков 17 и 18и их взаимное расположение на валурассчитывается в соответствии с необходимыми перемещениями штоков 11дополнительных гидроцилиндров 9таким образом, чтобы обеспечить заданную траекторию...
Устройство для анодно-абразивного полирования и снятия заусенцев
Номер патента: 1240528
Опубликовано: 30.06.1986
Авторы: Витушкин, Голованчиков
Метки: анодно-абразивного, заусенцев, полирования, снятия
...ребра 4 и выступ 5, образуюгцие секторообразные пазы, в которых размещены концы осей 2, вал 6, на котором жестко закреплены стенки 3 и, который в свою очередь связан с механизмом вращения, диэлектрические втулки 7, расположенные ца осях 2 и разделяющие соседние грани друг от друга, изоляционное покрытие 8 граней 1, гибкие перфорцров;:цныс диэлектрические прокладки 9 (например, резиновые), покрывающие вцутрснцюю цовсрхцсгсть гранейи стенок 3, цаццмО. Обрабатываемые детали 11 и абразивцыи цц.олцитсль 12 гн лещены внутри барабана.; й:с "ка предлагаемым устройствомц "гн слс.д"юшим образом.сМ ,ццс мыс детали1 и абразив-ыл ц, ц ш ц 2 ц цеооходимой пропори: г, барасбац, грани 1 кото. ц: ц пц, гцсмс и цо электродами с 5 1 О 15 20 25 30...
Сборный резец
Номер патента: 1232384
Опубликовано: 23.05.1986
Авторы: Боярунас, Витушкин, Водопьянов, Гузенко, Хает
МПК: B23B 27/16
...регулирующих проклаСбо ныйперетачиваемуюр " резец содержитю режущ ю пдержавку 1у астину 2, при)гул Ровочные проклади промежуточный элемент 7. 25 ики д фиа Г фигЛ иг,ФСоставитель В. 3 олоТехред И. Вересолотов0ВНИИПИ Госпоосуда ственПодписноеделам изобретенийос нного комитета СССР35 Москва Ж0 , , - 35, Раушская наб,35 на д. 4/5жгород, ул. Проектная, 4 Редактор Л. ГратиллоЗаказ 2500/12 Изоб ретение относится кботки металллов резанием в чя к области обрал, частности к конрежущих инструментов,елью изобретения являетнадежности крепления ежвляется повышениеущеи лас ы иПости конструкции.оставленная цель дострилеганием контакттактных оверы- Режушеи ыем упорной поверхности вприхвата и уступасти выступа принением уступапа державки а также...
Устройство для подъемки и перемещения железнодорожного пути
Номер патента: 1221275
Опубликовано: 30.03.1986
Авторы: Витушкин, Матанцев, Тихомиров
МПК: E01B 33/06
Метки: железнодорожного, перемещения, подъемки, пути
...транспортуоткрытых горных разработок.Целв изобретения - повышениеэффективности путем обеспечения непрерывного леремещения пути,На фиг 1 изображено устройство в транспортном положении;нафиг, 2 - то же,в рабочем положении; на фиг, 3 -клещевые самозамыкающиеся рельсо Озахваты, рабочее положение, нафиг, 4 - то же, транспортноеположение.Устройство состоит из рычагов 1и 2, траверсы 3 с клещевыми самозамыкающимися рельсозахватами 4 исилового цилиндра 5. Траверса 3соединена с рычагами 1 и 2 с возможностью их свободного перемещения относительно нее с помощьюзакрепленных на траверсе 3 пальцев 6, размещенных в профилированных направляющих 7,Клещевины указанного рельсозахвата 4 соединены пружиной 8, аверхние их концы смонтированы с...
Устройство для подачи смазочно-охлаждающей жидкости (сож)
Номер патента: 1215942
Опубликовано: 07.03.1986
Авторы: Витушкин, Высоцкий, Малиновский
МПК: B23Q 11/10
Метки: жидкости, подачи, смазочно-охлаждающей, сож
...рычажную систему 16. Преодолевая усилие пружины 23, рычажная система 16 поднимает поршень золотника 14, открывает при этом отверстия для подачи сжатого воздуха в полость 25 золотника 12 и полость 27 золотника 20.При поступлении сжатого воздуха в полость 25 золотника 12 его поршень перемещается в крайнее левое положение и перекрывает подачу сжатого воздуха в резервуар 3, одновременно, находясь соосно и в жесткой связи с поршнями золотников 6 и 3, перемешает их в крайнее левое по 5 1 О 15 20 35 40 45 50 ложение, При этом поршень золотника 6 перекрывает отверстие для подачи СОЖ в резервуар 4 и открывает отверстие для подачи СОЖ в резервуар 3, а поршень золотника 13 открывает отверстие для подачи сжатого воздуха в резервуар 4, который...
