Степанов

Номер патента: 735564

Опубликовано: 25.05.1980

Авторы: Аксельбанд, Степанов

МПК: B29C 27/04

Метки: изделия, кожгалантерейного, узла

...края ботана 21 служатпластины 22;:.жестко эакрепленййе- напластинах 18, и угловые пластины 23,установленные свободно. Пластины22 является также ограничительнымиупорами для другой соединяемой детали 24 (боковой стенки).Устройство содержит прижимную плиту 25, шарнирно-соединенную с основанием 1 посредством рычагов 26 икронштейнов 27 и служащую также ог 15 ЖММйтелем для термопластичной жил-.ки 28. Плита 25 соедйнена в исходйом положении с рычагами 26 с помощьюподпружиненных штырей 29 и гнезддля них в виде втулок 30, закрепленных на верхней поверхности плиты 25.Штыри 29 имеют клинообразные головки 31. На основании 1 установленыопорные стойки 32 для рычагов 26,Верхний электрод 3 закреплен наоткидной плите 33, шарнирно-установ - ленной...

Номер патента: 735302

Опубликовано: 25.05.1980

Авторы: Симонов, Степанов, Чепурных, Чумаченко

МПК: B03D 1/14

Метки: аэрации, жидкости

...герметично, вершинойвниз на валу 2.Верхний конец вала 2 выполнен многогранным, например, четырехгранным, с кольцевымипроточками 9, в которые входт 1 т кольцевойвыступ 10 разрезной втулки 11. Центральноеотверстие втулки выполнено многогранным,например, четырехгранным, а наружная, коническая поверхность снабжена пазом 12, взаимодействующим с выступом 13 приводной втулки 6Для повышения точности регулирования по.гружения аэратора кольцевую проточку 9 вала2 и выступ 10 разрезной втулки 11 можно выполнить винтовыми.Выполнение разрезной втулки 11 с квадратным центральным отверстием и с конуснойнаружной поверхностью обеспечивает плотноебеззазорное соединение ее с валом 2 аэратораи приводной втулкой 6,Устройство работает следующим...

Номер патента: 734855

Опубликовано: 15.05.1980

Авторы: Бартенев, Благов, Новиков, Пречисский, Степанов, Трофименко, Чернышов

МПК: H02K 19/32

Метки: возбуждения, обмотки, переключения, полюсов

...являющимсянижним выводом каждой группы секций(см. чертеж), к месту соединения не-переключаемых групп секций 4 и 6, а40другим выводом (верхним) каждая иэпереключаемых групп секций 5 и 7 подключена к вентильныЪю группам вйпрями-,теля 1 (к выводам источника постоянного тока). Коммутирующие элементы 8-13во включенном состоянии подключают выво 45ды указанных групп секций поочередно канодным либо катодиым вентильным группам выпрямителя 1, в соответствии сприведенной таблицей переключения коммутирующих элементов дпя трех различныхчисел полюсов к другому 2 р /2 р /2 р,йПри переключениях полюсов к вйводампереключаемых групп секций 5, 7 и 5, 6соответственно подключаются резисторы14 и 15 гашения поля через коммутирую 55дие элементы 16 и 17....

Номер патента: 734697

Опубликовано: 15.05.1980

Авторы: Игнатущенко, Степанов, Степанова

МПК: G06F 15/163

Метки: коммутационное, мультипроцессорной, системы

...только на те заявки, которые приняты регистрами пересылок к обмену. Если жезаявка не может быть принята немедленно(соответствующий РП занят), то эта заявка теряется в коммутационном устройстве,но сохраняется в ББП. После окончания засылки всех заявок в коммутационное устройство, начинается повторная засылка вРП тех заявок, на которые не получено отклика. Это продолжается до получения отклика на все заявки.Рассмотрим потоки информации, возникающие при записи в ОП из ББП. Предполагается, что в магистралях 56 и 57 происходит задержка информации на фиксированное время (в каждой магистрали 56 и 57),возможно различное для каждой магистрали 13 на фиг. 2. Например, это случаетсятогда, когда ОП и ББП размещены в разных физических стойках...

Номер патента: 734680

Опубликовано: 15.05.1980

Авторы: Коржов, Смирнов, Степанов, Шуть

МПК: G06F 7/38

Метки: арифметическое

...точкам реверсии). В этом случае независимо от сигналов, 15 поступающих на дешифратор 14 с двоичного счетчика 1 3, на четных выходах будут высокие потенциалы, а на остальных - низкие.Таким образом, четные импульсы с выходов распределителя 16 импульсов будут проходить на выход элемента 15 И-ИЛИ.После переполнения счетчика регистра 5 импульс переноса с его выхода че 25 рез полусумматор 12 перебрасывает триггер 9 и выключает генератор импульсов 17, В результате в двоично-десятичном счетчике 6 будет содержаться в двоично-десятично-шестидесятиричном30 коде число импульсов, равное половине числа, дополняющего содержимое счетчио, ц ка 5 до значения 359 59 59, Счетчик 5 при этом обнуляется После вво да входного кода, соответствующего вто 35...

Номер патента: 734668

Опубликовано: 15.05.1980

Авторы: Ватин, Степанов

МПК: G06F 5/02

Метки: двоично, двоичного, десятичношестидесятиричный, кода, преобразования

...равен нулю, код на выходы 3 дешифратора поступает без изменения. Каждым тактовым импульсом открываются также элементы 14 И третьей группы. Следовательно, сдвинутый на один разряд вправо и скорректированный код максимального эквивалента преобразуемого угла по окончанию первого тактового импульса запишется в регистр 11. При наличии нуля в младшем разряде кода, содержащегося в регистре 1 триггеры регистра 11 останутся в нулевом состоянии. Двоичный код в регистре 1 сдвинется на один разряд влево. При поступлении с генератора второго тактового импульса и при наличии единицы в следующем разряде преобразуемого кода открываются элементы И первой и второй групп 12 и 13, и на сумматоры 3 и 4 поступает код максимального значения преобразуемого...

Номер патента: 734544

Опубликовано: 15.05.1980

Авторы: Алферов, Меделян, Степанов, Шабалина, Шапошникова

МПК: G01N 21/24

Метки: винила, окисления, состав, хлористого

...с составом: 48,5% 4 фВМЯЛО46% СРО4,5% 10, и 1% воды и затем через индикаторную ленту гвзоанализатора нв хлор; расход анализируемой смеси поддерживается 10 л/ч, концентрация хлористого винила в газе определяется по величине сигнала, записываемого вторичным прибором фотоколориметрического гвзоанапизатора.Как видно из примеров использования состава после окислительной трубки содержащийся в воздухе конечный продукт окисления хлористого винила - хлор поступает непосредственно либо в индикаторный раствор, либо на индикаторную ленту и определяется колориметрически зв 5-20 мин, а в зависимости от объема про пропускаемого газа и от способа индикации хлора,Рекомендуемый состав для окисления хлористого винила благодаря применению...

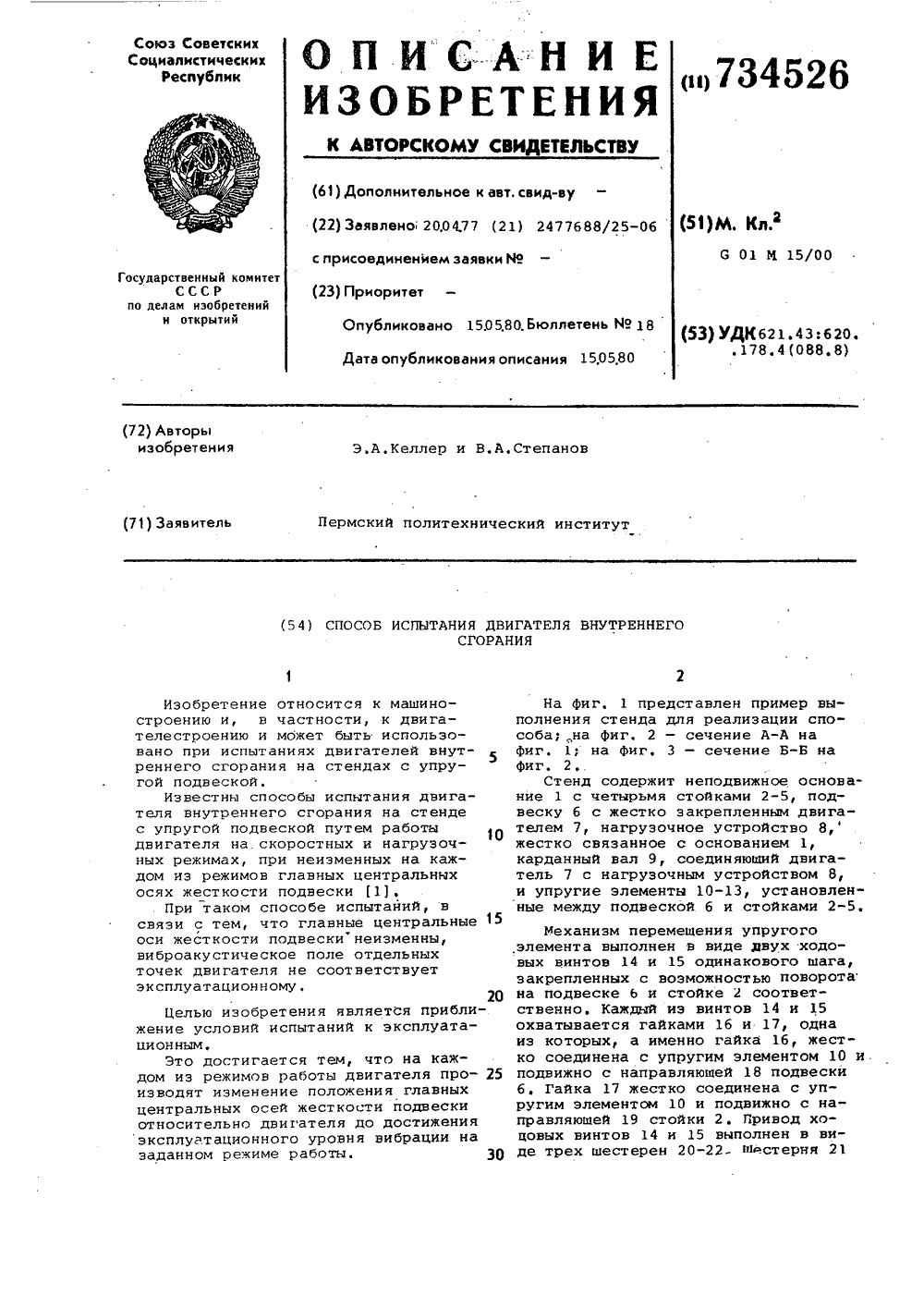

Номер патента: 734526

Опубликовано: 15.05.1980

Авторы: Келлер, Степанов

МПК: G01M 15/00

Метки: внутреннего, двигателя, испытания, сгорания

...основание 1 с четырьмя стойками 2-5, подвеску 6 с жестко закрепленным двигателем 7, нагрузочное устройство 8, жестко связанное с основанием 1, карданный вал 9, соединяющий двигатель 7 с нагрузочным устройством 8, и упругие элементы 10-13, установленные между подвеской б и стойками 2-5,Механизм перемещения упругого элемента выполнен в виде двух ходовых винтов 14 и 15 одинакового шага, закрепленных с возможностью поворота на подвеске 6 и стойке 2 соответственно. Каждый иэ винтов 14 и 15 охватывается гайками 16 и 17, одна из которых, а именно гайка 16, жестко соединена с упругим элементом 10 и. подвижно с направляющей 18 подвески б, Гайка 17 жестко соединена с упругим элементом 10 и подвижно с направляющей 19 стойки 2. Привод хо"...

Номер патента: 734446

Опубликовано: 15.05.1980

Авторы: Крапивский, Степанов

МПК: F16C 43/04

Метки: комплектования, натягом, пары, предварительным, шарикоподшипниковой

...наружного кольца подшипника 3. С дистанционным кольцом 2 жестко связан механизм 6 нагружения, который связан с индикатором 7 для измерения относительного осевого перемещения сопрягаемых подшипников под.заданной осевой нагрузкой. ,Параллельно упорному кольцу 5 в корпусе 1 жестко установлено дополнительное упорное кольцо 8 для фиксации и направления внутреннего кольца меньшего подшипника 4 с помощью пальца 9,6 4ным натягом, содержащее смонтированныев корпусе дистанционное кольцо для жесткого крепления одного из колец комплектуемых подшипников, упорное кольцодля наружного кольца одного из подшипников и механизм нагружения, жесткосвязанный с дистанционным кольцом,о т л и ч а ю ш е е с я тем, что, сцелью повышения точности выставкивеличины...

Номер патента: 734008

Опубликовано: 15.05.1980

Авторы: Зуев, Сафонов, Степанов, Субич

МПК: B30B 1/18

Метки: винтовой, пресс

...вверху, кривошипный палец 13 и эксцентриковая шайба 14 находятся друг относительно друга (как показано на фиг.2). Корпус 15 и связанный с ним пуансон 27 занимают соосно с ползуном 3 положение. Деталь 30 установлена в матрице 29, а упоры 26 настроены таким образом, чтобы при подходе ползуна 3 и корпуса 15 к крайнему нижнему положению торцовый зазор между пуансоном 27 и матрицей 29 соответствовал оптимальному режиму резания детали 30. При включении привода пресса маховик 12 и связанный с ним ходовой винт 9 начинают ускоренно вращаться. Корпус 4 и гайка 5 не вращаются, так как корпус 4 заторможен управляемым тормозом 33. Гайка 5 свинчивается с ходового винта 9 и перемещается вниз вместе с корпусом 4 и связанным с ним ползуном 3. При...

Номер патента: 734007

Опубликовано: 15.05.1980

Авторы: Безруков, Бочаров, Булгаков, Ганаго, Пустовалов, Сафонов, Сергеев, Степанов, Субич

МПК: B30B 1/18

Метки: винтовой, кручением, пресс, штамповки

...4 выполненпустотелым и установлен в станине 1пресса с помощью подшипников 5 и 6, 30 К верхней части винта 4 посредствомФормула изобретения ИстОчники информации,40 принятые во внимание при экспертизеАвторское свидетельство позаявке У 2117443, кл.В 30 Ь, 118,1975. шяицев 7 присоединен маховик 8. В иижней части ползуна 2 установлен с возможностью вращения в подшипниках 9 боек 10, который с помощью авицевого соединения 11 связан с валом 12, встроенным в винт 4. Вал 12 соединей с дополнительным маховиком 13, установленным в подшипниках 14 .посредством шлицевого соединения 15.Основной и дополнительный маховики связаны между собой с помощью бпока шестерен, Блок шестерен содержит две шестерни 16, укрепленные на ваву электродвигателя 17, верхняя...

Номер патента: 733853

Опубликовано: 15.05.1980

Авторы: Ивашина, Изаков, Манохин, Никифоров, Саванин, Ситнов, Степанов, Чувашов

МПК: B22D 11/045

Метки: кристаллизатор

...- диаметр или сторона рабочейполости;Ъ - величина шага вытягивания.Используя эти данные и особенности25 конфигурации рабочей и входной полости,можно рассчитать, что отношение радиуса сферической части и диаметра илистороны рабочей полости кристьлиэатора может колебаться в пределах 0,5-20,30 3 73. зы и дефекты, связанные с разрушением керамического металлопровода, отсутствуют. Однако наличие мест с повышен-ным теплоотводом, угловые переходы в гильзе кристаллизатора приводят к неравномерному фронту кристаллизации, что вызывает значительный рост внутренних напряжений - : кристаллизующейся корочке и, как следствие этого, образование трещин на поверхности слитков. Кроме того, неравномерность фронта кристаллизации приводит к короблению...

Номер патента: 733803

Опубликовано: 15.05.1980

Авторы: Макаров, Покрас, Степанов

МПК: B21D 37/12

Метки: обкатыванием

...на резьбе в обойме 21.Поскольку в данном конкретном случае соединение относится к числу ответственных, резьба взята с крупнымшагом а само соединение имеет зазорпо ГОСТУ 16093-70, что уменьшает опасность заедания в резьбе. Кроме того,изготовленную методом резания резьбуобкатывают роликом. После обкаткирезьбы термообработку производитьнецелесообразно, так как связанныйс термообработкой нагрев уничтожаетполезные остаточные напряжения.Возможно оформление элементанагружения также и в виде двусторонних (с ответными поверхностями) 20клиньев, устанавливаемых в профилированные пазы стыка сопряжения. Однако этот вариант конструктивно сложнее. Могут быть представлены и другие варианты, например, такие как 25гидравлические домкраты...

Номер патента: 733802

Опубликовано: 15.05.1980

Авторы: Макаров, Покрас, Пономарев, Степанов

МПК: B21D 37/12

Метки: штамповки

...стаканом 5 и ведомым инструментодержателем 7, вращательноедвижение преобразуется в сложноколебательное планетарного вида. Инструментодержатель 7, получая низкочастотные колебания, непосредственно передает их обжимной части 8 матрицы,воздействующей на заготовку в очагетечения, Искажение выходящей изочага деформации поверхности изделий,осциллируемой наводками при работепланетарного комплекса из-за поверхностей базирования, механообработки,сборки, общего монтажа, наличия свободных замыкающих звеньев и т,д,устраняется калибрующей частью 9матрицы. Регулировка и выверка, обеспечивающая точно контролируемый размер калибрующего элемента, производится путем радиального перемещения траверсы 10 в плоскости, перпендикулярной оси редуцируемой...

Номер патента: 733770

Опубликовано: 15.05.1980

Авторы: Богатырев, Денчик, Степанов, Шевченко

МПК: B21C 51/00

Метки: инерционный, кузнечно, механизм, переключения, ползуна, прессовой, хода

...ускоренияпод действием усилия растянутой пружины 14 инерционный противовес 9, аследовательно, и планка 2 возвращаютсяв исходное положение.Использование изобретения позволитрасширить технологические возможностиударного оборудования, в частностивинтовых процессов дугостаторным приводом, за счет стабильности срабатыванияустройства, особенно для правильных,ковочных и чеканочных операций,3 7337тическими парами 12 и 13, при этомкин матическая пара 5 кривошипного звена 7 связана пружиной 14 с кинематической парой кривошипного звена 8,Переключатель 3 установлен неподвижно на станине 15 винтового пресса,а регулирование перемещения инерционного противовеса 9 осуществляется ограничителем 16.Механизм двойного шарнирного парал Олелограмма...

Номер патента: 733625

Опубликовано: 15.05.1980

Авторы: Митров, Степанов

МПК: A23L 3/00

Метки: автоклавных, банок, выгрузки, консервных, корзин

...со стороны выноса ориентированных банок находится ограничитель 15, расположенный внутри барабана перед окнами 10 выноса банок.Транспортирующий орган 7 для выноса банок представляет собой гидро- подъемник, снабженный на входе приемным лотком 16, а на выходе - прово лочной течкой 17.Работа устройства осуществляется следующим образом.Консервные банки иэ механизма 3 опрокидывания автоклавных корзин, находящегося в корпусе 1 предлагаемого устройства, в хаотичесКом состоянии поступают на приемный лоток 6, при этом в опрокинутом состоянии автоклавная корзина удерживается от выпадания защелкой 4, Приводят в рабочее состояние гидронасос 14, гидромоторы 13, которые приводят во вращение резиновые катки 12 совместно с барабаном 8 приспособления 5...

Номер патента: 733024

Опубликовано: 05.05.1980

Авторы: Балашов, Варлинский, Волкогонов, Негода, Степанов

МПК: G11C 15/00

Метки: запоминающее, логическое

...опросом дешифратора 17 при подаче сигналов на шину 21. На шине 20 появляется единичный сигнал, если выдано щ символов фазового пуска,При передаче последуюших эталонов фазового пуска на регистре 3 адреса устанавливается адрес 1 эталона и программным путем производится модификация адреса, Число выданных эталонов определяется опрОсом дешифратора 17 (на шине 18 появляется единичный сигнал, если выданы все эталоны).25Аналогично рассмотрим операцию приема фазового пуска, В исходном состоянии ключ 14 открыт, сумматор 8 установлен внулевое состояние, цепи переносаЗО подключены и сумматор 8 выполняет роль арифметического сумматора, распределитель сигналов 5 установлен в начальное состояние, коммутатор 15 отключен. Подачей сигнала на шину...

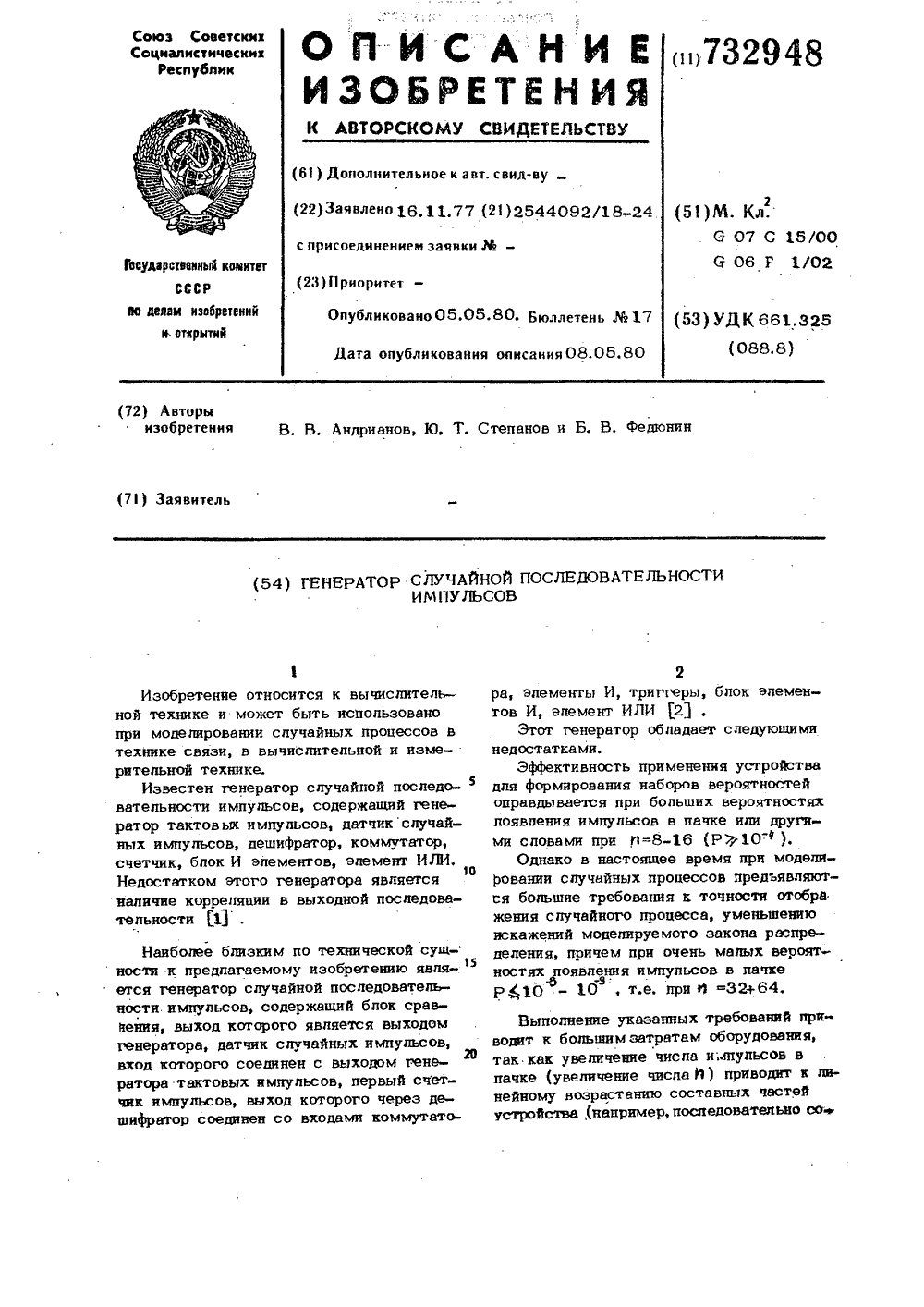

Номер патента: 732948

Опубликовано: 05.05.1980

Авторы: Андрианов, Степанов, Федюнин

МПК: G07C 15/00

Метки: генератор, импульсов, последовательности, случайной

...его вход с датчика случайныхкодирования и делитель, первый выход ко- импульсов поступило подряд К импульсов. торого соединен с единичным входом триг- Вероятность такого события, т.е, совпагера и со счетным входом первого счетчи- дение содержимого счетчиков 8 и 9 нака, второй выход делителя соединен с пер- отрезках в 1,2 К тактов произойдетвым входом блока сравнения, а вход дели-,:, соответственно с вероятностью 1/2, 1/4 теля объединен со счетным входом третьекго счетчика импульсов и подключен к вы- Такйм образом, счетчик 8 являетсяходу генератора тактовых импульсов, счет- датчиком вероятностей, а набор вероятный вход второго счетчика импульсов под- ностей осуществляется с помощью счетчиключен к выходу датчика случапных им з 5 ка 4...

Номер патента: 732853

Опубликовано: 05.05.1980

Авторы: Горбань, Степанов

МПК: G06F 5/02

Метки: двоично-десятичный, двоичного, кода, обратно

...образом,В режиме преобразования двоичногочисла в двоично-десятичное на управляющую шину 8 подеется пулевой потенциал,Через шины 14 в двоичный регистр 1 записывается код преобразуемого двоичногочисла, Затем включается генератор 9 импульсов. Превый импульс с первого выхода распределителя импульсов опрашиваетстарший разряд двоичного регистра, Приединичном значении разряда сигнал поступает на вход блока 2 двоично-десятичныхэквивалентов, с выходов которого десятичный эквивалент старшего разряда заносит-ся в двоично-десятичный сумматор 3. Сдедуюшчй импульс со второго выхода распределителя импульсов опоашивает следующий разряд регистра 1 и гри наличии внем единицы сигнал с выхода элемента Ииз группы 15 поступает на вход блокаэквивалентов, С...

Номер патента: 732609

Опубликовано: 05.05.1980

Авторы: Степанов, Щекин

МПК: F16K 5/12

Метки: дроссельный, кран

...кран состоит из входного 1 и выходного 2 патрубков, между которыми размещена поворотная втулка 3 с проходным дроссельным отверстием 4, Втулка 3 установлена эксцентрично относительно оси патрубков, и в ней выполнен паз 5, в котором свободно установлен диск 6 с центральным отверстием 7. Длина паза больше суммы двух диаметров дроссельного проходного отверстия.Кран работает следующим образом.При отсутствии необходимости дросселирования потока диск 6 занимает положение, при котором проходное отверстие полностью открыто и поток транспортируемой среды не встречает никаких сопротивлений, т. е, в данном случае имеет место 100% использование проходного сечения.Для дросселирования потока необходимо втулку 3 поворотом установить в...

Номер патента: 732225

Опубликовано: 05.05.1980

Авторы: Буланов, Бутин, Бушин, Васильев, Калиничева, Кормер, Мандельштам, Павлов, Пантух, Сазыкин, Сараев, Смирнов, Степанов

МПК: C07C 7/01

Метки: с2-с8, углеводородов

...очистки следующие;содержание циклопентадиена и воды в толуоле до очистки 0,0103 и 0,0200 вес.% соответственно, в то время как послеопыта 0,0002 и 0,0004 вес.%.где К - С -С алкил; Х - С -С алкил, галоид Х С С - тиоалкил,-цд ;Иве где К и К - С-С- алкил, Ме - щелочной металл, или смесь соединенияформулы 1 с соединением обшей формулы где Х- галоид, Сд-С 6- алкилК 4 и Р Су - С алкил при весовом5 йсоотношении между соединениями 1 и 11,равном 1:1-2.В качестве растворителя используют.алрфатические или ароматические углеП р и м е р 2. В сухую, заполненную аргоном и охлажденную металлическую ампулу вводят 95 г жидкого этилена и в токе аргона 5 г вещества следующей формулы (изо-С, Н ) А 05 К. Ампулу герметично закрывают и...

Номер патента: 732056

Опубликовано: 05.05.1980

Авторы: Мискевич, Степанов

МПК: B21D 43/09

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...изменения усилия прижима диска 10 к подающему валку 1. Для точного направления подаваемого материала 19 на корпусе 3 закреплена направляющая 20, Йля беспрепятственногопрохождения подаваемого материала19 в золу действия подающих валков 751 и 2 в корпусе 3 выполнено отверстие21, а для выхода подаваемого материала 19 иэ эоны действия подающихвалков 1 и 2 в корпусе 3 выполненооверстие 22. В каждом из дисков 10выполнено центральное отверстие,диаметр которого больше диаметравала 5 на величину д, равную илипревосходящую максимальную разностьтолщин подаваемых полос или лент. 35Каждая из цилиндрических шпонок 11устансвлена в шпоночном пазу, одначасть которого выполнена в вале 5 идругая часть в диске 10. Диаметрцилиндрических шпонок 11...

Номер патента: 731620

Опубликовано: 30.04.1980

Авторы: Болдырев, Резник, Рубцов, Ситников, Степанов

МПК: H05K 1/04

Метки: многозондовое

...содержит оптически прозрачное диэлектрическое основание 1, печатную плату 2, упругие стержневые зонды 3 и плиту 4 механизма перемещения зондов. 5Основание 1 выполнено из оптически прозрачного диэлектрического материала, например из органического стекла, что обеспечивает свободный доступ луча лазера кподгоняемым элементам микросхемы, Для 10этого в печатной плате 2 выполнены окна5, расположение и форма которых соответствует расположению и форме подгоняемыхэлементов микросхемы, В основании 1 и псчатной плате 2, соединенных между собой 15так, что плата 2 находится над основанием 1, образуя определенный зазор, вертикально закреплены упругие стержневыезонды 3, хвостовики которых жестко связаны с металлизированными дорожками 6...

Номер патента: 731469

Опубликовано: 30.04.1980

Авторы: Беркович, Егиян, Казакевич, Степанов

МПК: G11B 23/10

Метки: аппарата, записи, кассета, магнитной

...в аппарате; ня фиг. 4 дан разрез А - А на фиг. 2; на фпг. 5 - раз рез Б - Б на фпг. 2.Корпус 1 кассеты состоит из крышек иСТЕНОК. ЙЯ 1 ЧЯСТКЕ ОД 101 ИЗ СТЕ:ОК 11 МЕ 10- тся отзерстия 2, предназначенные для ведушсго вала, установочных штифтов и прпЗ 0 жпмного ролика. В отвеэстпя 3 входя; осидалкатушечных узлов. На катушечках 4 расположена магнитная лента 5, проходящая при движении мимо обводных роликов б. Пружина 7 1 поджимает рычати 8 и 9 второго рода, имеющие тормозные колодки 10 и 11, к кагушкам 4. Эти рычаги установлены на осях 12 и 13, а их концы свободно взаимодейсгвуют с штифтом 14 и с толкателем 15, с другого конца которого находится втулка 16. Пружины 17 и 18 взаимодействуют с фиксаторами 19 и 20, на участке аоследнего из...

Номер патента: 731189

Опубликовано: 30.04.1980

Авторы: Борисов, Степанов

МПК: F23D 11/34

Метки: акустическая, форсунка

...С удалением от этой зоны интенсивность излучения быстро падает. В связи с 20 этим оптимальные условия для распылцвания топлива достигаются путем его подачи в область, служащую источником излучения акустической энергии.На чертеже показана акустическая фор суцка, продольный разрез.Она пмеет корпус 1, торец которого выполнен в виде усеченного конуса, топливо- подающую трубу 2 с дисковым излучателем 3 и отверстиями 4, расположенными парал лельцо осц топливоподающей трубы 2 меж731189 Формула изобретения Составитель В. Кабликов Тскрсд А. Камыиянкова Корректор В, Дод Редактор Н, Катаманпна Заказ 543/6 Изд. М 274 Тираж 626 ПодписноеНГ 10 Гоиск Государственного компста СССР по делам изобрстсний и открытий113035, Москва, Ж, Раушская наб., д. 4/5...

Номер патента: 731080

Опубликовано: 30.04.1980

Авторы: Карпович, Стариков, Степанов, Субботин, Шипицын, Шлейфер

МПК: F04F 9/06

Метки: вакуумная, конденсационная, ловушка

...распределитель 5 пара, В корпусе 1 установлены две горизонтальные перфорированныес перегородки б и 7, а распределитель 5 пара выполнен в виде отдельных различных по длине вертикальных труб, 20 размещенных между перегородками б и 7и прикрепленных нижними концами к перегородке 7, расположенной в зоне входного патрубка 2, Конденсирующие элементы 4 выполнены в виде размещенной в прост ранстве между перегородками б и 7 пористой насадки из высокотеплопроводного материала, в слое которой размещен бачок 8 сообщенный с выходным патрубком 8 и снабженный трубопроводом 9, имеющим З 0 один конец, расположенный у его днища, а731080 Формула изобретения Состаьитель Н, Юшин сдактор Л. Гольдина Техред В, Серикова 1(ор ректор С. Ф айЗаказ 303/53 Иад ДО 253...

Номер патента: 731052

Опубликовано: 30.04.1980

Авторы: Лейшгольд, Павлов, Степанов

МПК: F04B 49/08

Метки: автоматический, насоса, производительности, регулятор

...связанную с нагнетаю 1 цсй магистралью 4 пасоса, и пружинную полость 5, В регулятор кроме того ввсден дополнительный золотник 6 с управляющимии кромками 7 и б, имеющий торцевую 9, межкромо шую 10 и пружинную 11 полости. Обводная магистраль 12 с жиклером 13 соединяет штоковую 3 и пруи(11 ПЕлупо 5 полости зо:Еотп:.Ка 1 кроме того связана с дополнительной магистралью 14. Насос 2 во время работы вращается от электродвигателя 15,Регулятор производительности насоса работает следующим образом.При запуске электродвигателя 15 Вступает в работу насос 2, например, радпальпо- ПЛУЕЕжЕРЕ 10 ГО ТИПЯ, КОТОРЫЙ НаЧИП 2 СТ ПОД 2- вать по магистрали 4 рабочую жидкость к потребителю. Одновременно жидкость поступает к торцевой полости 9 дополнительного...

Номер патента: 730666

Опубликовано: 30.04.1980

Авторы: Баранова, Брагин, Вассерберг, Жуковский, Калечиц, Коршунов, Петрушанская, Соболев, Степанов, Табер, Федоров, Фельдблюм, Фурман, Харитонова, Черных

МПК: C07C 3/10

Метки: непредельных, углеводородов

...из газовой фазы карбонила никеля и веществаслужащего лигандом (галоидаллил ) дляОбразования каталитически активного комплекса.П р и м е р 1, 1,0 1 г катализатора(-аллилникельхлорид, закрепленный наЛО) вносят в стальной реактор ем 2костью 280 мл, снабженный рубашкойдля теьэмостатирования, добавляют 0,39 млтолуольного раствора (С Н ) Л 1 СО(соотношение катализатор: активатор -1:2), после чего начинают непрерывнуюподачу этилена при давлении 10 атм итемпературе 26-27 С. Через 1 ч опытпрекращают, продукты реакции удаляютиз реактора декантацией, т, е. вместес активатором.Выход 63 г (3 кг/г М ч); состав:бутенов 57%, гексенов 34,2%, октенов8,8%.Далее, не добавляя активатора, продолжают в течение 1 ч подачу этилена вреактор.Выход 34,5...

Номер патента: 730451

Опубликовано: 30.04.1980

Авторы: Баско, Беренц, Бовин, Бондарев, Воль-Эпштейн, Гамбург, Жабрева, Мухина, Ровнова, Степанов

МПК: B22C 7/02

Метки: выплавляемых, композиция, моделей, модельная

...ингредиентов, вес.В:Смола СПП 40-80Полиэтилен 1,5-2,5Цереэин ОстальноеСмолу СПП (ТУ 3820221-73) получают путем полимериэации фракции 120- 1900 С жидких продуктов пиролиза углеводородного сырья, Структурная формула смолы: В табл, 1 представлены составы композиций; в табл. 2 - физико-механические свойства композиции.Композицию приготовляют в электро- ваннах следукщим образом. Расплавляют церезин и постепе 8 но повышают его температуру до 220 С, вводят по730451 лиэтилен и выдерживают его при этойтемпературе в течение часа, затемдобавляют смолу СПП и доводят температуру расплава до 220-240 ОС припостоянном перемешивании. Композиция подается в пресс-формы при 100105 ОС. Смазка пресс-Форм повторяетсчерез -6 запрессовок. Смола СПП(ТУ...

Номер патента: 729111

Опубликовано: 25.04.1980

Авторы: Басинкевич, Любомиров, Степанов

МПК: B65F 3/02

Метки: кузовной, мусоровоз

...направляющих для стрелы, а на другом имеются захвати лля днища контейнера.На чертеже схематично изображен кузовной мусоровоз, обшйй вид.Ыусоровоз включает кузов 1 с эагрузочць м ковшом 2 и полноповоротным краном 3, имею. шим выдвижную стрелу 4, устацоа.иццую в ф направляющих 5. Кран оборудован лебедкой с тросом б,.огибаюшим закрсплсццый на стреле блок 7 и имеюшим на коьпю кркк 8 для зачалиаания контейнера и его подъема.На торцах стрелы закреплены дополнитсльгыс блоки 9 и 10 для каната 11, один конец которого размещен под стрелой и прикреплен к циж ней части направляющих 5 для стрелы цосрсд ством скобы 12, а на другом имеются захваты 13 для дннша контейнера.При работе мусоровоза крюк 8 крана орц. ентируют над контейнером,...
