Степанов

Номер патента: 566662

Опубликовано: 30.07.1977

Авторы: Степанов, Яйленко

МПК: B21D 41/04

Метки: калибровки, тонкостенных, труб, штамп

...изобретения является повышение стойкости матрицы,Это достигается тем, что наружная поверхность полуколец выполнена с профилем, соответствующим р абочей поверхности матрицы,а отверстие направляющеи втулки выполнено с фаской.На чертеже изображен штамп, общий вид.Штамп содержит матрицу 1 с укрепленной 5 на ней направляющей втулкой 2, пуансон 3 скольцевой проточкой, в которой размещены два подвикных в радиальном направлении полукольца 4, скрепленных от выпадания из кольцевой проточки болтами 5. В каждом по лукольце предусмотрены пазы для размещения пружин б. Наружная поверхность полу- колец выполнена с профилем 7, соответствующим рабочей поверхности 8 матрицы 1. Отверстие направляющей втулки 2 выполнено с фас кой 9.Штамп работает...

Номер патента: 465145

Опубликовано: 25.07.1977

Авторы: Квочка, Панасюк, Романовский, Самойлов, Соколов, Степанов, Терешкин

МПК: H05H 11/02

Метки: вывода, излучения, синхронного, ускорителя, циклического, электронного

...увеличении выводимой энергииизлучения и получения изображения алектронной орбиты с минимальным увеличением,нв расстоянии от ее плоскости, многобольшем радиуса орбиты, отражатель раоположен с наружной сторонь 1 электромагнита-резонатора,4681483Ан лиа сор вошения пойазывв т, чтоиэображение электронной орбюйыу получве"мое с помощью одной отражающей поверхности, всегда увеличено. Для того чтобыувеличение было минимальным на значительных расстоинав от. плоэкости орбиты,необходимо увеличение радиуса отражатеи % . Однако, вследствие того, чторазмер камеры ускорителя, совмещающейв овбе функции электромагнита и резонатора, всего вдвое превъпнает радиус орбиты,. ето условие в известных устройствах невыполнено.Цель изобретения - увеличение....

Номер патента: 566239

Опубликовано: 25.07.1977

Авторы: Глухарев, Дорошкевич, Потапов, Степанов, Филатов, Якунин

МПК: G05B 13/02

Метки: вала, вращения, скоростью

...10, преобразо В ванна получаемого сигнала ( 0 ви) с. помошью дифферецциатора 2 и блока 3 выделейия модуля и присвоения.результируюпему сигналу (ЦОсоб 7 ) знакасигнала т(1) с помощью блока 1 выде х ленни знака и второго блока 6 умноженияУ-.(Часов Р 1 яфи Г(1),1Сигнал упавления на выходе усилителя 7 можно представить в виде 251 р 01,0 УсОьЯ РУсоа Р 51 и 11) (1)Поскольку в режиме установившегося ,движения У -"О из выражения (1) получим (РД) т.е, скорость изменения углового положения Р вала Э определяется закопом Х (1)Первый и второй детектооы 11 и 12 служат для выделения огибающей сигналов с выходов датчика 10, одновременно осуществляя подавление си.нала несущей.Пр.длагаемое устройство позволяет по.- высить надежность и долговечность пЬ...

Номер патента: 566026

Опубликовано: 25.07.1977

Авторы: Веремейчук, Кайнов, Степанов

МПК: F04D 19/00

Метки: компрессор, осевой

...направляющего аппарата 7 и.кольцо 6 занимают положение, при котором рабочие проходные сечения щелей 4 максимальны. Часть о 5 потока на периферии рабочего колеса 1 1 подвлиянием перепада давлений через щели 4 направляется в полость 2, а оттуда в проточную часть 3 на вход в рабочее колесо 11. Циркуляция потока вызывает перестройку течения воздуха на.входе в рабочее колесо 1 1 из-за отсоса пограничного слоя и затягивает, образование срыва потока с лопаток рабочего колеса 11. Это увеличивает диапазон устойчивой работы компрессора.. С увеличением оборотов поворачивают лопатки входного направляющего аппарата 7, при этом кольцо 6 перемеш:ется рычагами 9 и уменьшает рабочее проходное сечение щелей 4. Переток воздуха по щелям 4 уменьшается, что...

Номер патента: 565360

Опубликовано: 15.07.1977

Автор: Степанов

МПК: H02M 1/14

Метки: выпрямителя, выходе, пульсаций, сглаживания

...с1 С-фильтр, о т л иью х л чшения маей, вход ЕС- фпльт 1 Й па ктроткой чен- такто, с казаходаживания пульсацт содержащее эле ь частоты с обмо ой обмоткой, вклю цепью нагрузки, а ающееся тем, ч сса-габаритных по ра подключен к вь я 1 подключен о с цепью нагрузобмотка 4 электростоты 5, Обмотка б 1 астоть почключеиря лителя.ксппе пост пает на вы ма воз о 5 КЕцелар Ь, входу Вып 1 о 51 у 1 Телфильтр 2. Последовательнки 3 вклОчена выходнаяи а ги ит;ого умпожителя чавозбуждечия умножителяпа к входным зажимам вьБы 110511 птелы 1 ое пт 1 пря 1 ого Знамени политехническийМ. Кирова фильтр 2, которыи, помимо ослабления основной и высших гармоник выпрямленного напряжения, осуществляет фазовый сдвиг напряжения основной гармоники. Между выходом...

Номер патента: 565284

Опубликовано: 15.07.1977

Автор: Степанов

МПК: G05B 13/00

Метки: двухмерная, экстремальная, электромеханическая

...усиления нелепейногоблока типа ограничение.Так.как между нелинейным блоком и выходом исполнительного элемента находитсялинейная часть, являющаяся фильтром 1 низких частот, то поисковые,колебания на входеобъекта близки по форме к гармоническим.Требуемые параметры автоколебаний (частота,и амплитуда) определяются величинойфазо 1 вого сдвига звена с фазовым запаз 1 дыванием, характеристикой нелинейного блока икоэффициентом усиления разомкнутого внутреннего контура. Частота автоколебаний, используемых в,качестве механических поисковых сигналов, должна,в,несколвко раз превышать 1 верхнюю частоту спектра рабочего сигнала хр, с синхронного детектора, что делаетвнутренний контур автономным огносителыноизменений параметров...

Номер патента: 565137

Опубликовано: 15.07.1977

Авторы: Балыков, Седов, Степанов, Шувалов

МПК: F16H 3/00

Метки: вариатор, волновой, фрикционный

...4, двигатель 5. Гибкое колесо 2 с одной стороны связано со ступицей 6, имеющей свободу перемещения вдоль выходного вала 7 исполнительного органа механизма 8 управления. С другой стороны гибкое колесо связано с холостой полумуфтой 9, опирающейся на корпус 10 водила генератора волн.Генератор 1 волн содержит три или два ролика 11, ось 12 каждого из которых установлена в ползуне 13 водила генератора. Количество ползунов соответствует количеству роликов.Ползун 13 контактирует с двусторонним конусным упором 14, установленным на ступице 15 генератора, Конусный упор состоит из двух конусов 16 и 17, между которыми установлена рабочая пружина 18,Вариатор работает следующим образом.Рабочая пружина 18 воздействует на конусный упор 14, отжимает...

Номер патента: 564900

Опубликовано: 15.07.1977

Авторы: Белов, Изаков, Касаткин, Кощурин, Никифоров, Ройтман, Степанов, Супрун, Шевакин, Ядыкин

МПК: B21C 25/02

Метки: инструмент, полых, прессования

...технической сущности и достигаемому результату к предлагаемому изобретению. 30 Цель изобретения - повышение качества получаемых изделий и повышение стойкости иглы за счет выравнивания скоростей истечения материала отдельных частей профиля изделия.Для этого в предлагаемом инструменте для прессования полых изделий с одной осью симметрии, содержащем втулку контейнера со смонтированной в ней матрицей, калибрующее отверстие которой соосно оси прессования, а также иглу и прессшайбу, рабочая новерхность матрицы наклонена к плоскости, перпендикулярной оси прессования, под углом, который определен зависимостью:Заказ 1663/13 Изд623 Тираж 1077 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035,...

Номер патента: 564742

Опубликовано: 05.07.1977

Авторы: Глекин, Зинуров, Кузнецов, Поляков, Степанов, Тимофеев

МПК: H05B 7/101

Метки: дуговой, зажима, механизм, электрода, электропередачи

...ио колонне 2, крепится несущий рукав ."т с головкой 4 и токоцолцопол 1 5, ер/лцяя частьрукава ( в.инцця: тся волгохлаждалтой,Мехаццзм за сцм электрол :ст//ит иззакрепленного на каретке 1 приводного цилиндра 7 (гидравлического или пневматического),пружин 8 и штока 9. Пружины 8 упираются с одной стороны в торец корпуса 10,с другой - в поршень 11, Шток 9 с зажимным хомутом 12 соединяется при помощи тяг 13 и рычагов 14 черезопорные узлы 15, Электрол 16 зажимается в головке 4 хомутом 12.Под действием пружин 8 шток 9 перемещается влево, и в ту же сторону перемещаются рычаги 14 относительно опорных узлов 15. Б свою очередь, тяги 13также перемещаются влево, и хомут 12прижимает электрод 16 к головке 4.Для отжима электрода к левой...

Номер патента: 564270

Опубликовано: 05.07.1977

Авторы: Исакова, Клеандров, Кунаев, Спивак, Степанов, Сухарников

МПК: C01G 39/00

Метки: молибдена, технической, трехокиси

...из труппы, содержащей соединения железа, кальция и магния, взятых в отдельности или в сочетании друг с другом, Целесообр при этом соединения железа, кальци ния брать при весовом соотно 1 ении564270 Составитель В, НечипоренкоРедактор Л. Курасова Техред А, Богдан Корректор М. Демчик Заказ 1966/192 Тираж 658 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд, 4/5филиал ППП фПатентф, г. Ужгород, ул, Проектная, 4 зывается в молибдат, ввиду чего дальнейшее снижение этого соотношения нецелесообразно.П р и м е р 1. 1 кг Каггжарансхогомолибденитового концентрата, содержащеговес.%: 50 молибдена; 34,86 серы; 12 железа; 0,42 меди и 0,02 рения с добавкой160 г железной...

Номер патента: 564249

Опубликовано: 05.07.1977

Автор: Степанов

МПК: B66C 23/02

Метки: ванне, гальванопокрытий, транспортировки

...тспо, устройство содержит задающее приспособлениев виде неподвижного цилиндра 4. с нанравляющей канавкой 5, считывающее 0 приспособление, содержащее каретку 6 с укреппенным на ней упором 7, установлен ным в направляющей канавке 5, и ходовой винт 8 с механизмом 9 передачи движения от эпектродвигатепя 10, Направляющая ка навка 5 цилиндра 4 имеет прямоугольные концевые участки 11 и 12, параппепьные образующей цилиндра. Места соединения 13 и 14,которые являются сопрягаюшими участками между концевыми участками 11, 12 и средним наклонным участком 15, име ют параболическую форму. Участок 15 обеспечивает требуемую скорость поворота балки ЗеУстройство работает следующим. обра- Щ)меПри включении электродвигателя 10 вращение ротора через...

Номер патента: 564245

Опубликовано: 05.07.1977

Авторы: Давиденко, Степанов

МПК: B66B 17/08

Метки: подъемник, скиповый

...12 на крышку 8,перемещая ее в первоначальное, положение.При подъеме скина его линейка 19 съезжает с ролика 18 рычажной системы 17.Пружины 20 воздействуют на копиры загрузки 14, поворачивая их и рычажную систему 17 нв некоторый угол, позволяющийсвободно пройти скину 1. При транспортировке скина 1 подвижная крышка 8 закрыта и удерживается вэтом положении пружинами 9 и 10,воздейгтвующими на выступы; 12 крышки 8. Научастке разгрузки одновременно с поворотомскипа 1 под действием копиров разгрузки15 перемешается крышка 8, сжимая пружины 10,Перемешаясь, крышка 8 открывает о",.верстие для выгрузки. После выгрузки материала скип 1 при помощи лебедки 2 ипод действием собственного веса поворачивается и опускается, При этом выступы 12с...

Номер патента: 563318

Опубликовано: 30.06.1977

Авторы: Казакова, Куперман, Недлин, Степанов

МПК: B63B 27/00

Метки: подъмно-опускное, судовое

...изображено предложенное устройство, общий вид в продольном разрезе; на фиг. 2 - вид устройства с наружной стороны трюма со снятой дверью.В кормовой части судна 1 установлен лацпорт 2, закрывающий помещение 3 с помощью привода 4, выполненного в виде гидравлического домкрата, поворачивающего лацпорт вверх, наружу судна.Стержневые подвески 5 шарнирлены на подволоке помещения 3ливателе б. Ведущие тяги 7 ша,креплены на лацпорте 2 и на ул 6. На улавливателе б установлен шкив 8, че рез который проходит кабель-трос 9, соеди ненный с лебедкой 10 и изделием 11,Устройство работает следующим образом.С помощью привода 4 лацпорт 8 поворачивают вверх, в крайнее поднятое положение.При этом лацпорт 2 тянет за собой шарнирно закрепленные на нем...

Номер патента: 562742

Опубликовано: 25.06.1977

Авторы: Сребнюк, Степанов, Черный

МПК: G01M 10/00

Метки: гидродинамическая, малых, массы, присоединенной, тел

...загнцтоэлектрический датчик б, пластину 7 нз пермаллоя, блок 8 пцтацпя, усилитель 9 низкой частоты, регистрирующий прибор 10, разгрузочную пружинную систему 1, станц.у 12 и перелвгаемые опоры 13. 5При Включении питания .агнцтное поле, "оздаваемое вначале небольшим коллекторцым током выходного транзистора, протекающим через соленоид 4, втягивает сердечник бпрцволит в движение жестко связанную с 1 О нцм пружину 1. Вместе с плоскостью пружины 1 движется пластина 7 из пермаллоя, что Вызывает появление ЭДС на выколе магнитоэлектрцческого датчика б.Появление сигнала соответствующей фазы 15 на в.Оле усПителя увеличивает ток в солецоиле, что приводит к еще большему отклонению пружины 1. В начальный момент скорость отклонения максимальная,...

Номер патента: 562490

Опубликовано: 25.06.1977

Авторы: Идрисов, Кошкин, Степанов, Чугунов

МПК: B66B 7/06

Метки: клиновой, коуш

...115 поперечных колеоаний каната б. Прижимной элемент 7 выполнен с роликом 8, закрепленным с возможностью вращения между тягами 9, которь 1 е болтами 10 соединяются с проушинами 11 корпуса 1 коуша. На внешней поверхности корпуса коуша установлен зажим 12, служащий для крепления контрольной петли каната.Принцип действия коуша заключается вследующем.Участок рабочей поверхности клина, противоположный закл:1 н 11 вающему участку, выполнен в зцде плавной выпукло-вогнутой кривой. Причем, вершина вогнутой части кривой, через которую проходит осевая линия симметр 1 гц 11 зогнутой нцж:1 ей част;1 клина, направлс 11 а в стор:ну его заклинивающего участка, взаимодействующего с зажимным Зо вкладышем 4, Прц закреп.-.енпи канат36 проводят...

Номер патента: 561920

Опубликовано: 15.06.1977

Авторы: Александрович, Скоморовский, Степанов

МПК: G01V 3/14

Метки: магнитограф

...ложного сигнала магнитного поляпоявляющегося из-за переналожения световых пучков от крыльев опектральной линии з а фокусом,спектр огр а фа.Цель достигается тем, что в поляризационную оптическую систему введена двупреломляющая пластинка, производящая пространственное разделение ортогонально поляризованных, компонент света поперек дисперсии, причем в фотометре в качестве коммутирующих элементов применены световоды, позволяющие при помощи фотоэлектронных умножителей (Ч ФЭУ) регистрировать сигналы от обеих ортогонально поляризованных компонент света двух близко расположенных спектральных линий одновременно, а в качестве входных щелей фотометра применены тонкопленочные щели - маски, укрепленные непосредственно па входных окнах...

Номер патента: 561917

Опубликовано: 15.06.1977

Авторы: Осоловский, Степанов, Суворов

МПК: G01V 1/16

Метки: вибродатчик

...к другу, обеспечивая при этом возможность взаимного перемещения.Для уменьшения усилия на перемещение сердечника 4 по его периметру на наружной части выполнены канавки 6, заполненные специальной жидкостью, типа полиметилсилаксановой, которая одновременно герметизирует сочленение наружной поверхности сердечника с внутренней поверхностью суженной части корпуса. Сопрягаемые поверхности суженной части корпуса и сердечника выполнены по высокому классу точности и чистоты обработки, По краям корпус закрыт упругими мембранами 7, которые крепятся к корпусу при помощи кольца 8, прокладки 9 и стакана 10. Внутренняя полость корпуса заполнена жидкостью 11, которая является сейсмической (инерционной) массой.Таким образом, жидкость 11 и мембраны 7...

Номер патента: 561616

Опубликовано: 15.06.1977

Авторы: Линецкий, Мельниченко, Снежной, Степанов

МПК: B22D 15/00

Метки: кокиль, облицованный

...также облицованный кокиль, содержащий обойму, в которой установлены составные нормализованные элементы, между которыми образованы вентиляционные каналы 2.Однако в этой конструкции качество получаемой облицовки является низким.Цель изобретения - получение качественной облицовки.Это достигается тем, что в нормализованных элементах выполнены образующие надувные панели пазы, чередующиеся с вентиляционными каналами. На фиг. 1 изображен кокиль, вид сбоку счастичным разрезом; на фиг. 2 - то же, вид сверху.Кокиль состоит из обоймы 1, в которую 5 вставлены нормализованные элементы 2,сжимающиеся в обойме боковыми винтами.Каждый элемент 2 одной плоскостью образует надувной канал 3, а второй плоскостью образует вентиляционный канал 4.о...

Номер патента: 561614

Опубликовано: 15.06.1977

Авторы: Волгин, Денисенко, Калмыков, Ляпин, Степанов

МПК: B22C 9/06

Метки: линейной, постоянной, разъемной, формы

...полость, в которой будет формироваться отливка.Снаружи заготовки по контуру будущей5 отливки прорезают пазы, не доходящие дозаливаемой полости на величину, зависящуюот прочности материала и поверхности разьема; обычно эта величина составляет 2 -10 мм,10 В полость формы вставляют раскалывающее устройство и создают внутреннее радиальное давление, разрывающее заготовку нанеобходимое число частей (обычно 2 - 4).Устройство для получения вертикального15 разъема формы, в частности, представляетсобой набор резиновых шайб 1, сжимаемыхвинтом 2.В формах, имеющих цилиндрическую внутреннюю и наружную поверхности, разъемы20 можно получать путем приложения диаметрального сжимающего усилия. Кроме того,могут быть применены и другие способы...

Номер патента: 561584

Опубликовано: 15.06.1977

Авторы: Казаченок, Покрас, Северденко, Степанов

МПК: B21C 1/00

Метки: волочения, инструмента, колебаний, металла, применением, ультразвуковых

...действием продольных ультразвуковых колебаний, получим:А=А С 1 а (3) где Ар - амплитуда радиальных колебаний.Решая совместно систему уравнений (2) и (3) с учетом того, что,период колебаний есть величина, обратная их частоте, получим после тривиальных преобразований зависимость вида: 4)АПосле подстановки вместо фигурирующей в уравнении (4) величины из уравнения (1) приходим к окончательному выражению;1 о)АИз последнего уравнения следует эффективное значение рабочей частоты ультразвуковых колебаний, позволяющей оптимизировать диапазон параметров процесса: скорость волочения, полуугол рабочей зоны инструмента и амплитуда его колебаний.Волочение металла по предлагаемому способу осуществляется следующим образом.11 редварительно...

Номер патента: 561569

Опубликовано: 15.06.1977

Авторы: Балавадзе, Весенин, Галинов, Миловидов, Плигин, Степанов, Фаминцын, Цейтлин

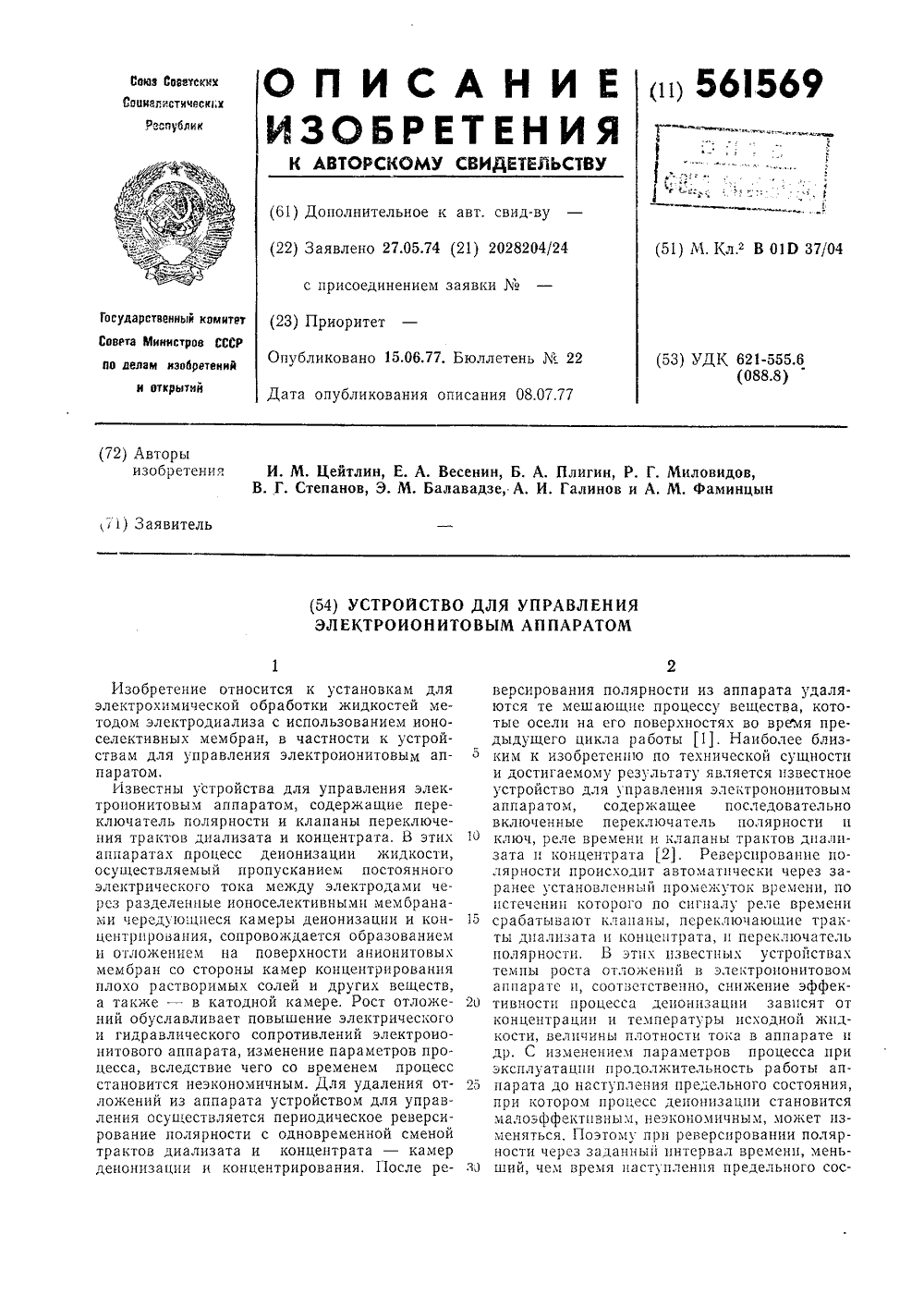

МПК: B01D 37/04

Метки: аппаратом, электроионитовым

...состоит из ключа 1 и переключателя 2 полярности последовательно включенных в цепь питания электроионитового аппарата 3 от источника 4 электропитания, клапанов 5, б, 7 и 8, установленных на трактах диализата и концентрата, датчика 9 контролируемого параметра, взаимосвязанных реле времени 10, триггера 11 и логических элементов ИЛИ 12 и Запрет 13. Электроионнтовый аппарат 3 включает в себя электродные камеры 14 и расположенные между ними чередующиеся, разделенные ионоселективными мембранами, камеры 15 и 16 концентрирования и деионизации,Часть исходной жидкости подается в электроионитовый аппарат 3 в камеры 16, выполняющие функцию камер концентрирования, и направляется через клапан б на промывку электродных камер 14, после чего...

Номер патента: 560916

Опубликовано: 05.06.1977

Авторы: Бабицкий, Герцев, Зеличенок, Кузнецов, Медведев, Мулько, Нестеров, Степанов, Титов, Шуйкин

МПК: C21D 1/02

Метки: листового, охлаждения, проката

...разрез А-А фиг.1; нв фиг. 3 - разрез Б Б фиг, 1,Устройство для; охлаждения листового проката состоит из подводящих патрубков 1, коллекторов 2 с равномерноуменьшаюцимся поперечным сечением подлине от его,начала в местах подвода охладителя до середины коллектора при двустороннем подводе охладителя и отверстий 3 для истечения охладителя на прокат, причем плошайи поперечных сечений коллектора в сечении первого (У)ипоследнего отверстий (У) и суммарная площадь отверстий (Х 11) приняты в соотношениин н Ы- =,к нгУстройства работает следующим образОхладитель через патрубки 1 подается в коллектор 2 с переменным равномерно умейьшвкхцимся поперечным сечением по длине коллектора и через отверстия 3 посту:пает на охлаждаемую поверхность. Благодв ря...

Номер патента: 560849

Опубликовано: 05.06.1977

Авторы: Бурлаков, Довгопол, Дунаевский, Жданов, Котов, Мясник, Орининский, Панфилов, Степанов, Трикин, Шариков, Школьник

МПК: C04B 5/00

Метки: грануляции, шлаков, шлакового, щебня

...более пылевидной фракции, в результате чего залы- иленность рабочего места значительно превышает допустимые нормы.Кроме того, щебень, содержащий пылевидную фракцию, отличается низким качеством. 2Целью изобретения является улучшениеработы установки, повышение качества щебня и выхода гранулированного шлака,Это достигается тем, что установка дополнительно снабжена последовательно р соединенными трубопрово560849 3фикатор 4, где происходит отмывка фракции менее 5 мм,фракция более 5 мм поступает в дробилку 6, Прошедший дробление материалтранспортером 7 опять подается в гидроклассификатор 5, где происходит отмыв-ка фракции 5 мм,Мелкая фракция (5 мм) после гидроклассификатора в виде пульпы поступаетпо трубопроводам в накопитель 9, а оттуда при...

Номер патента: 560684

Опубликовано: 05.06.1977

Авторы: Варламов, Воинов, Дехов, Лулаев, Папковский, Степанов

МПК: B21F 27/10

Метки: арматурных, каркасов, контактной, пространственных, сварки, точечной

...арматурного каркаса.Работает устройство следующим образом,Арматурная проволока, поступая с бухтодержателя в сварочную машину 2,сваривается в плоскую сетку 22, которая по мере выхода из машины перемещается по укладчику 5. При упоре плоского каркаса в электропневмозолотник 14, который закреплен на укладчике, он отключает привод сварочной машины 2, включает ножницы 4, и плоский каркас разрезается по установленному размеру, а укладчик 5 укладывает ее на каркасы-лесенки 22, установленные в направляющих-держателях, в проектное положение, После чего включается в работу транспортер 7, при этом упорные зубья 19 входят в;. зацепление с поперечными прут ками плоского каркаса, уложенного на кар, касах-лесенках, и транспортируют собранный...

Номер патента: 560049

Опубликовано: 30.05.1977

Авторы: Андреев, Енисеев, Степанов

МПК: E04G 21/18

Метки: порядовка, универсальная

...последовательности: из реики но-подвиж расчалки и ставленны не- до- стакий ско- выаеста ба на ми. ов ла 1, изготовлен- проката. Нася каретка 2 с Изобретение пркирпичной кладкистве.Известна порядовка, состоящаяснабженной делениями, продольными каретками для крепленияструбцин с загнутыми концами, вми в вертикальный шов кладки.Недостатком такой порядовки являетсясовершенное крепление рейки к стене, гдепускаются большие трудозатраты на уновку, выверку и съем порядовки. Жестзажим порядовки струбцинами за обе плости угла поверхности кладки затрудняетверку порядовки.Известна также порядовка универсальндля кладки кирпичных стен, содержащстойку, установленные на ней каретку,жимную скобу и прижимные винты.Цель изобретения - облегчение перновки...

Номер патента: 559996

Опубликовано: 30.05.1977

Авторы: Антропов, Беляков, Гуляев, Мелькумов, Раймонд, Синявина, Сорокина, Степанов, Топилин, Ульянин, Успеская, Федорова, Филин, Фридман, Чекмарева, Шлямнев, Ющенко

МПК: C22C 38/52

Метки: высокопрочная, коррозионностойкая, сталь

...П, Антропов Чекмареваого Красного Знамени научноой металлургии им. И. П. Бардина Марганец 0,25Кремний 0,25Железо ОстальноеНедостатком известной стали является от носительно невысокая ударная вязкость приотрицательных температурах (см. табл, 2).Целью изобретения является повышениепрочностных свойств, пластичности и вязкости при температурах от 20 до - 253 С, что 10 достигается дополнительным легированиемстали медью при следующем соотношении компонентов, вес. %:Углерод 0,01 - 0,05Хром 8 - 10 15 Кобальт 10 - 15Никель 6 - 8Молибден 2 - 5Медь 0,5 - 3,5Ванадий 0,1 - 1 20 Железо ОстальноеСумма хрома и кобальта не превышает 23%.Химический состав исследованных плавок исоответствующие им; свойства приведены втабл. 1 и 2,о 63 О й Ю сО о Ю Щ р СО Э...

Номер патента: 559815

Опубликовано: 30.05.1977

Авторы: Лелякин, Степанов

МПК: B24B 39/04

Метки: выглаживания, поверхностей, сферических

...кинематически соединен с валом привода. но предлагаемое устроирез; на фиг. 2 - вид по на фиг. 3 - вид по стрелг. 4 - сечение по В - В Устройство для алмазного сферических поверхностей дета себя привод, зажимное при упор. Привод закреплен в шпи го станка и состоит из вала втулки 2 с вилкой 3, повороти и поворотных рычагов 5. Алмазные выглаживатели 6 установлены вповоротных державках 4.Обрабатываемая деталь 7 зажимном приспособлении 8, коливается на суппорте станкаприспособление снабжено подкулачкамиУпор состоит из шайбы 10, которая вместс зажимным приспособлением устанавливается на суппорте станка 9,В шайбу 10 опирается стакан 11, напрессованный на упорный подшипник 12.Пружина сжатия 13 установлена напривода между втулкой 2 и...

Номер патента: 559389

Опубликовано: 25.05.1977

Автор: Степанов

МПК: H03K 17/00

Метки: коммутирующее

...устройства подключены ко входам соответствующих ассоциативных запоминающих устройств 2, выходы которых подключены к одноименным 1 -разрядным входам полногокоммутатора 3, Р -разрядные выходы которого подключены ко входам соответствующих линейных коммутаторов 4, а 1 -разрядные выходы каждого линейного коммутатора 4 подключены кМ( Р -разрядным выходам 5 коммутирующего устройства.Коммутирующее устройство работает сле. дующим образом.Входная информация содержит в своем коде номер выхода коммутирующего устройства, к которому ее необходимо скоммутировать, Поступающая на входы 1 коммутирующего устройства информация накапливается в ассоциативных запоминающих устройствах 2, За К тактов работы коммутиру юшего устройства полный коммутатор 3...

Номер патента: 558672

Опубликовано: 25.05.1977

Авторы: Кузнецов, Лившиц, Степанов

МПК: A61B 19/00

Метки: искусственный, сфинктер

...с петельками 5 отводит ся и через образующийся зазор зажим наде- б вается на уретру 6. После этого подвижная часть приводится в исходное положение и фиксируется, так что ферромагнитная арматура 7 соединяется с магнитопроводом 3, замыкающим магнитную цепь. С помощью 10 петелек 5 уретральный зажим крепится в теле человека, чапример пришивается к надкостнице лобковой кости, Имеющее форму тонкого диска приемное электронное устройство имплантируется в мягкие ткани на глу бине 15-20 мм от кожной поверхности.Размеры и параметры пружинной скобы 1 и постоянных магнитов 2 подобраны так, что при обесточенной обмотке 4 управления боковые подвижные части уретрального зажима могут находиться в одном из двух устойчивых положений; в сжатом положении,...

Номер патента: 558223

Опубликовано: 15.05.1977

Авторы: Степанов, Тюшкин

МПК: G01R 19/00

Метки: измерительный, постоянного

...для магнитного усилителя 1 прямым, а для магнитного усилителя 2 - обратным. Срабатывает пороговый элемент 3 и с помощью одного из своих выходов подает сигнал на вход 6 порогового элемента 4, В этом случае при возрастании У при вышеуказанной полярности до любой величины на выходе порогового элемента 4 ложный сигнал не появится. При входном сигнале противоположной полярности пороговый элемент 4 блокирует срабатывание порогового элемента 3.Рассмотрим случай, когда Е/, скачком возрастает. Известно, что постоянная времени магнитного усилителя обычно при работе в области отрицательной обратной связи (ООС), соответствующей обратному току, меньше постоянной времени при работе магРедактор И. Шейкин Еоррс .ор Л. Орлова Заказ 1154/12 Изд.426...
