Способ испытания двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

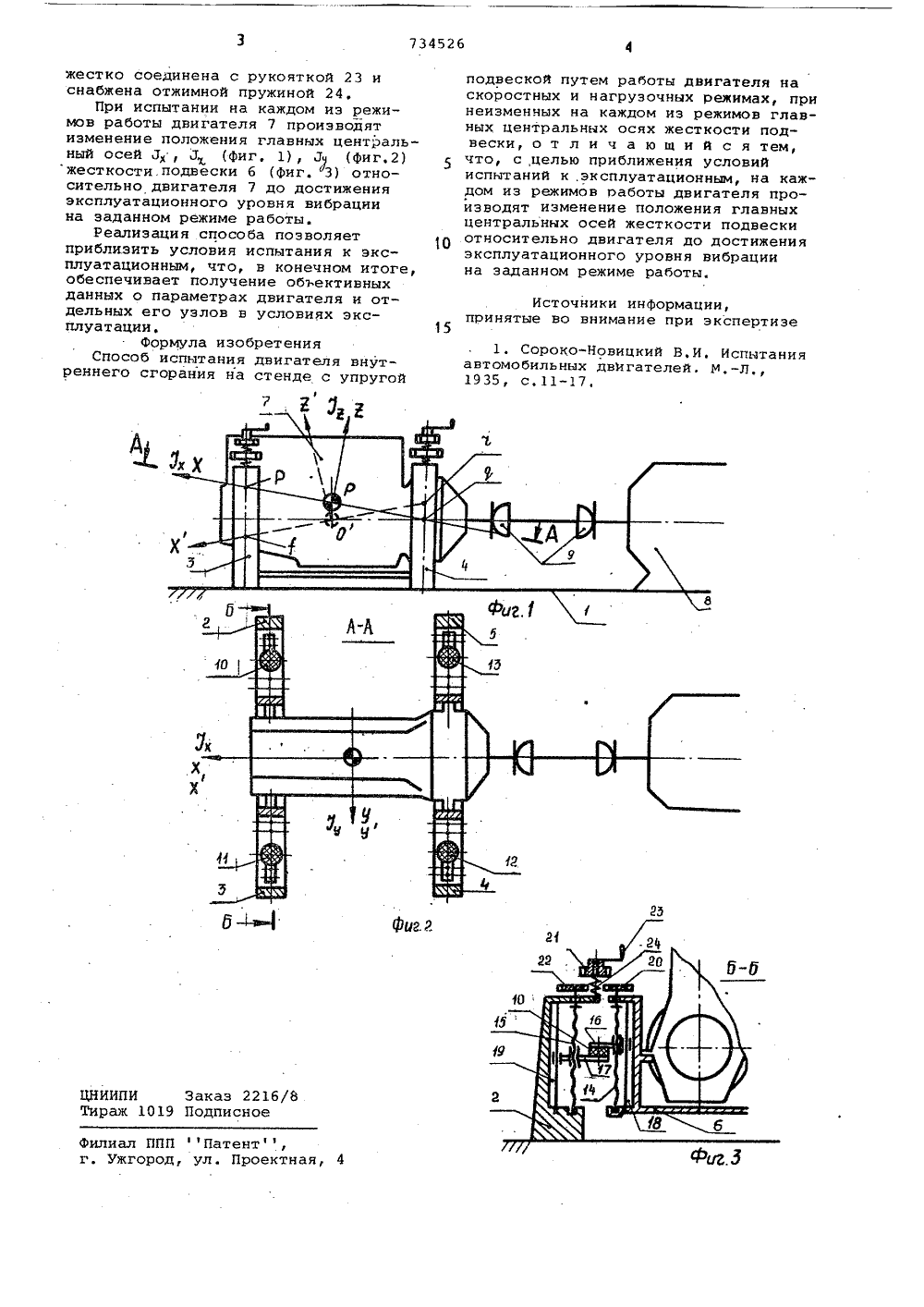

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(5)М. Кл.ф 0 01 М 15/00 Государственный комитет СССР по делам изобретений и открытий(71) Заявитель Пермский политехнический институт(54) СПОСОБ ИСПЫТАНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГОСГОРАНИЯ Изобретение относится к машиностроению и, в частности, к двигателестроению и может быть использовано при испытаниях двигателей внутреннего сгорания на стендах с упругой подвеской.Известны способы испытания двигателя внутреннего сгорания на стендес упругой подвеской путем работыдвигателя на.скоростных и нагрузочных режимах, при неизменных на каждом из режимов главных центральныхосях жесткости подвески 1.При таком способе испытаний, всвязи с тем, что главные центральные 15оси жесткости подвески неизменны,виброакустическое поле отдельныхточек двигателя не соответствуетэксплуатационному.20Целью изобретения является приближение условий испытаний к эксплуатационным,Это достигается тем, что на каждом из режимов работы двигателя производят изменение положения главныхцентральных осей жесткости подвескиотносительно двигателя до достиженияэксплуатационного уровня вибрации назаданном режиме работы, 30 На фиг. 1 представлен пример выполнения стенда для реализации способа; .на фиг. 2 - сечение А-А на фиг. 11 на фиг, 3 - сечение Б-Б на фиг, 2,.Стенд содержит неподвижное основание 1 с четырьмя стойками 2-5, подвеску 6 с жестко закрепленным двигателем 7, нагрузочное устройство 8, жестко связанное с основанием 1, карданный вал 9, соединяющий двигатель 7 с нагрузочным устройством 8, и упругие элементы 10-13, установленные между подвеской б и стойками 2-5,Механизм перемещения упругого элемента выполнен в виде двух ходовых винтов 14 и 15 одинакового шага, закрепленных с возможностью поворота на подвеске 6 и стойке 2 соответственно. Каждый иэ винтов 14 и 15 охватывается гайками 16 и 17, одна из которых, а именно гайка 16, жестко соединена с упругим элементом 10 и. подвижно с направляющей 18 подвески б, Гайка 17 жестко соединена с упругим элементом 10 и подвижно с направляющей 19 стойки 2. Привод хо" цовых винтов 14 и 15 выполнен в виде трех шестерен 20-22 шестерня 21каз 221 дписное Филиал ППП г. Ужгород,атент,Проектная Жестко соединена с рукояткой 23 и снабжена отжимной пружиной 24,При испытании на каждом иэ режимов работы двигателя 7 производят изменение положения главных центральный осей д, 7 (фиг, 1), Т (фиг,2) жесткости подвески б (фиг. 3) относительно двигателя 7 до достижения эксплуатационного уровня вибрации на заданном режиме работы,реализация способа позволяет приблизить условия испытания к эксплуатационным, что, в конечном итоге, обеспечивает получение объективных данных о параметрах двигателя и отдельных его узлов в условиях эксплуатации.Формула изобретенияСпособ испытания двигателя внутреннего сгорания на стенде с упругойЯ подвеской путем работы двигателя наскоростных и нагрузочных режимах, принеизменных на каждом из режимов главных центральных осях жесткости подвески, о т л и ч а ю щ и й с я тем,что, с,целью приближения условийиспытаний к,эксплуатационным, на каждом из режимов работы двигателя производят изменение положения главныхцентральных осей жесткости подвескиотносительно двигателя до достиженияэксплуатационного уровня вибрациина заданном режиме работы. Источники информации,15 принятые во внимание при экспертизе 1. Сороко-Новицкий В,И, Испытанияавтомобильных двигателей. М.-Л1935, с,11 - 17
