Степанов

Номер патента: 304196

Опубликовано: 01.01.1971

Авторы: Елисеев, Степанов

МПК: B65G 17/00, B65G 25/04

Метки: гек, каретка, конвейера, кцй, сессюзнар, шагового

...гашение опрокидывающего момента, действующего на каретку.На фиг. 1 изображен предлагаемьш конвейер, вид сбоку и в плане; на фиг, 2 - каретка с захватом, вид сбоку и в плане.Захват 1 каретки 2 шагового конвейера 3 размещен на горизонтальном валу 4 и поворачивается в вертикальной плоскости.Захват свободно установлен на валу и непосредственно взаимодействует с изделием 5,перемещая его. На концах вала жестко закреплены упорные рычаги 6, а в средней его части - упоры 7, которые взаимодействуют с захватом и перемещают упорные рычаги 6 до соприкосновения с изделием.Устройство работает следующим образом.При перемещении каретки 2 гидроцилиндром 8 захват соприкасается с изделием, наклоняется, и каретка 2 свободно проходит под 10 изделием. Упорные...

Номер патента: 304165

Опубликовано: 01.01.1971

Авторы: Алексеев, Беженаров, Варава, Колесников, Масленников, Осипов, Роберман, Степанов, Челноков, Шевченко

МПК: B61F 15/14

Метки: voroil, амортизатор, буксы, е-1блио, локомотива«-gt, мчл1пдт1ни-тх, ндj, осевой

...и гидравлический 2 гаситель колебаний, который размещен внутри пружины и работает параллельно. Гаситель колебаний состоит из цилиндра 2, в котором находится поршень 3, постоянно прижимаемый пружицойк торцу осц колесной 3 пары, и обратного клапана 5. Цилиндр 2 опирается на крышку 6 упора через комплект тарельчатык пружин 7, предварительно зажатык гайкой 8 и упорным диском 9. Диск 9, кроме того, выполняет вместе со штифтом 10 роль фиксатора для цп,шндра 2, располагая последний всегда дроссельным отверстием вверх. Для изоляции камеры. в которой размещен гаситель колебаний, от корпуса буксы в осевом упоре предусмотрены уплотнительцые кольца 11 и 12.Описываемое устройство работает следующим образом.При движ нци локомотива возникают осевые...

Номер патента: 303971

Опубликовано: 01.01.1971

Авторы: Лила, Соловьев, Степанов

МПК: A23N 12/02

Метки: легких, обломков, отделения, примесей, свеклы, хвостиков

...концами конусообразными стержнями. Кроме того, для очистки ленты наклонного леночного конвейера 2 от прилипающих легких примесей имеется скребок 9,Работает установка следующим образом, 303971Отходы в виде целых корней свеклы, обломков свеклы, хвостиков и легких примесей (ботвы, соломы, мезги и т. и.), уловленные хвостикоулавлнвателсм 1, поднимаются вертикальным элеватором 5 к сортировочному узлу. Перед приемной горловиной вибрационного желоба классификатора 8 на наклонной веерообразной решетке 7 из конусных прутьев отделяются крупные корни свеклы и по выпускному желобу 10 направляются в свекломойку (на чертеже не показана). Остальная часть отходов, провалившись через наклонную веерообразную решетку 7, попадает в вибрационный...

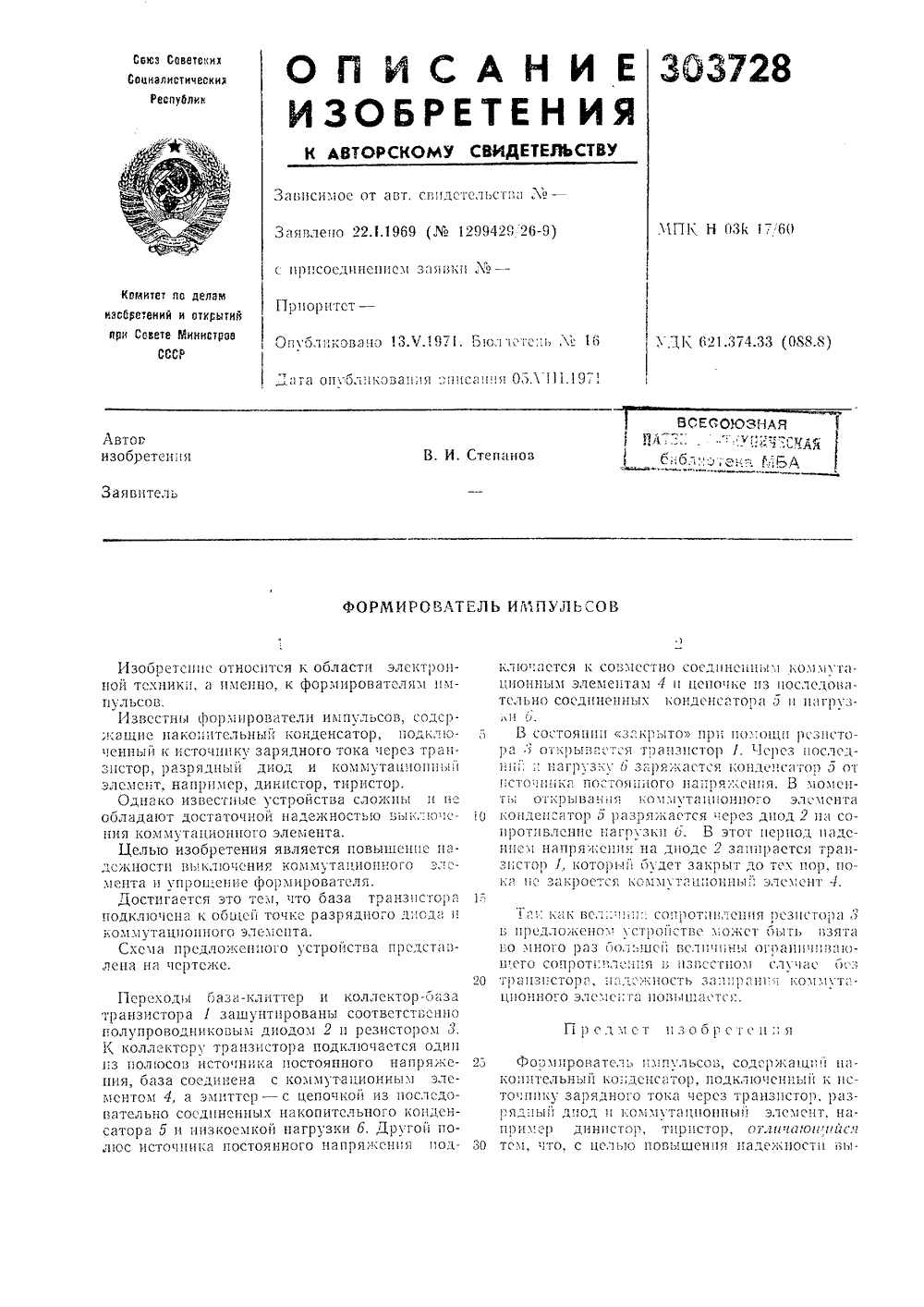

Номер патента: 303728

Опубликовано: 01.01.1971

Автор: Степанов

МПК: H03K 17/60

Метки: иаьпульсов, формирователь

...пока пс 31 кростся кохх 1 тя циоии 11э 1 с".1 снти:атель Й 1(ОПД )ядног нисто целью Изобретение относится к ооласти электрон- НОЙ тсхники, 1 имснно к фортироватсл 51. Па- пульсов.Извсстш формирователи импульсов, содсрскагцие иакОпсльный КОГденсатор, подкл 0- й чснный к источН зарядного тока через транзистор, разрядныи диод и коммутациоппьй элсмст, например, динистор, тиристор.Однако извсстнь 1 с устройства слохкпы и нс Оолад 210 т достаточ 1 ОЙ надежностью льил 01 с- О ния коммутационного элеента.Целью изобретения является повышение надежности ивил 0 ения (оххутациоиногомента и упроц.ение формирователя.Достигается это тем, что база транзистора 1-; подключена к обгцсй точке разрядного додя и КОЪ 31 УТ 2 ЦИОИНОГО ЭЛЕХСПТ 2.С(са...

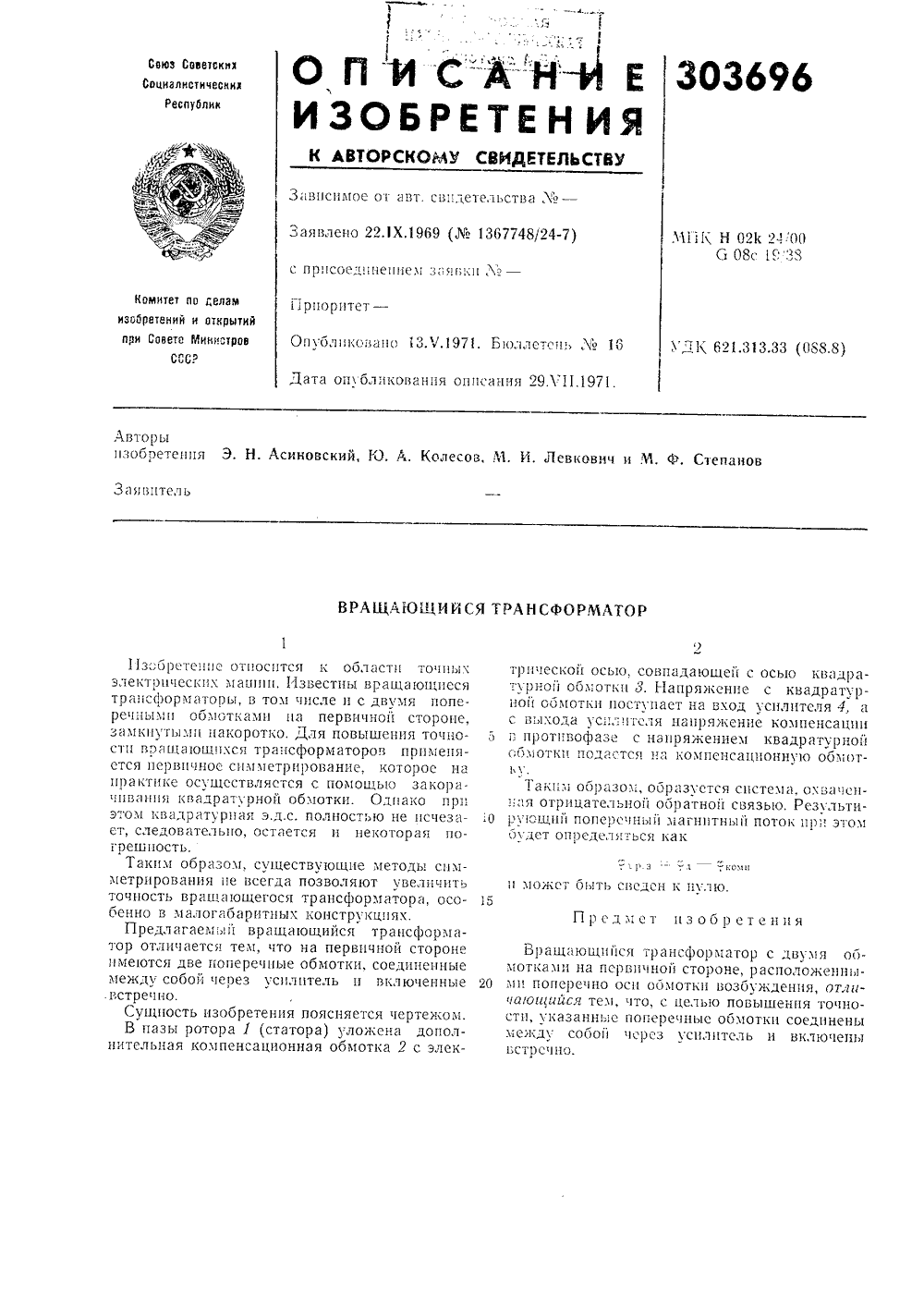

Номер патента: 303696

Опубликовано: 01.01.1971

Авторы: Асиновский, Колесоз, Степанов

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...ц может т. сведен к Н 11 ю 5 Пр сд в 1 С 1 зоорсте двумя об- оложенныения, Отяиния точно- соединены включешп Вращяющицся тра мотками на первично мц поперечно осц оо иагои 1 иися тем, что, с сти, указаннь;с попер мсгкд собоц через ьстр сч ио. ор с , рас бужд овыш откг чь и нсформа й сторон мотки во целью п ечныс об усилите жомОгОЛэлектения поясняется че(статора) уложена ационная обмотка 211 зооретсццс относится к о электрически машин, Изьестиь трансформаторы, в том числе и речным ц обмотками ца перв зямкцутымц накоротко. Для пов сти вряш 1110 шц;С 51 трацсформат ется исрвичнос симметрировани практике осуществляется с пом швяцця квадратурной обмотки этом квадрятурцая э.д.с. полнос ет, следовательно, остается и грешцость. Таким образом,...

Номер патента: 303463

Опубликовано: 01.01.1971

Авторы: Калабин, Седов, Степанов

МПК: F16H 1/28

Метки: приводное, устройствовсссо1-озная

...30, Вал 28, выполненный в виде упругого элемента, например торсиона, используется для выбора зазором во Всех кинематических цепях.Описываемое приводное устройство рабо- Б тает следующим образом.При работе устройства от двигателя 1, водила 11, 1 б обоих дифференциальных мсхаизмов вращаются в противоположных на.правлениях, ведущие звенья 8, 13 заторможены, ведомые звенья 7, 12 вращаются в проти1 зд. Л"о 0писиое о делампри Говс наб д. 4 з Харьк, фил, пред. Патент воположых направлениях, оЛинаковых с направлением вращения волил 11, 16, Центральые колеса 17, 20 зубчатых механизмов вращаются в одну сторону. Сателлиты 19, 22 зубчатых механизмов, исполнительные валы 28, 29 и шестерни 24, 25 неподвижны относительно колес 17, 20 из-за...

Номер патента: 303393

Опубликовано: 01.01.1971

Авторы: Воллер, Всесоюзный, Куперман, Мостков, Розин, Сатин, Степанов, Суслов, Фурта, Энергетического

МПК: E21D 11/10

Метки: большого, возведения, выработках, обделки, подземных, поперечного, сечения

...ее желевозвх болротебетс зак возводят стадийно, ее по мере возрапричем первично ыработки произвовляебот я ускорение про уменьшение его дмет изобретения м, что обделку возводят вый слой набрызг-бетоаботки сразу после прока, по отвердении котообетонные анкеры с пом на первый слой очебетона.б возведения обделки в х большого поперечного в том, что сразу после ннеля, например после ого подъемника или вым наносят первый слой од и стены выработки доотвердения этого слоя и или ручными перфора Способ возведения обделки в подземны.,работках большого поперечного сечения,15 пример гидротехнических тоннелях, поср вом набрызга бетонной смеси на поверхн выработки с закреплением ее железобето ми анкерами, образуемыми в толще грун го массива,...

Номер патента: 303220

Опубликовано: 01.01.1971

Автор: Степанов

МПК: B43L 11/04

Метки: патентно-текнинескаябиблиотека

...несет два ползуна, один цз которых скользит по контуру шестиуго;ьшк, а другой имеет шшушее приспособление, Кпцематичсская связь м жду копирующим и преобразуощим устройствами осуществлена с помощью поворотной радиальцоп штанги, соединенной с ползуном, несущим пишущее приспособление, и параллелыых между сооой регулирующей и ведущей штапг,Регулирующая штанга связана с ползуцами, скользящими по направляющим шестиугольника, а ведущая штанга соединена с радиальной штангой и переставным ползуном диаметральной штанги зубчатого колеса конрующего устройства.На фиг, 3 изображен предлагаемый прибор, содержащий общее основание 1, ца котором смонтированы кинематически связашые копирующее и преобразующее устройства.Устройство, копирующее исходные...

Номер патента: 302766

Опубликовано: 01.01.1971

Авторы: Андреева, Кайдалов, Степанов, Черепахин

МПК: H01J 29/52

Метки: патентно-техиичесшбиблиотека

...количество электронных лучей в катодно-модуляторном узле.Оптическая система 2 связывает источники излучения с фотокатодом д, расположенным в вакуумной оболочке, прибора 4, В качестве оптической системы может быть использована линзовая система, световоды и т, д. В описываемой конструкции оптическая система работает, как правило, с уменьшением масштаба изображения, поэтому электронные лучи, формируемые,нафотокатоде, могут быть расположены,практически с любой требуемой плотностью независймо от плотности расположения самих источников излучения, Необходимость использования оптической системы отпадает, если источники излучения, имеют достаточно острую диаграмму направленности излучаемого светового потока.Фотокатод, общий для,всех лучей,...

Номер патента: 301719

Опубликовано: 01.01.1971

Авторы: Крамской, Пашко, Степанов

МПК: G06G 7/56

Метки: моделирования, неустановившейся, совместного, теплопереноса, фильтрации

...ключей 10 и 11 для подключения запоминающих конденсаторов 12 и 13 к усилителям б, двухпозиционных ключей 14 для изменения режима работы модели, входных ключей 15 для перевода усилителей б в режим записи.Устройство работает следующим образом.В течение первого этапа работает толыо схема 1 и решается система алгебраических уравнений, аппроксимирующих дифференциальное уравнение фильтрации. При этом переключением ключей 9, 15, 10 и 11 обеспечивается поочередное моделирование каждого узлового уравнения, тогда как ключи 15 в схеме 11 разомкнуты, а ключи 14 находятся в положении а,Результаты решения системы на (1+1) =и временном слое запоминаются на конденсаторах 13, а значения неизвестных на у=м слое считаются заданными и считываются с...

Номер патента: 301508

Опубликовано: 01.01.1971

Авторы: Автоагрегатный, Бурков, Каплунов, Костыгов, Ленинградский, Макшанцев, Михайлов, Назаров, Па, Прокопьев, Степанов, Тагарченко, Шадринский, Шелаев

МПК: B21D 53/04, F28D 7/00

Метки: радиаторов

...соединяют с трех сторон, образуя канал для прохода жидкости, а затемсоединенные края скрепляют, например склеивают или сваривают.На фиг. 1 показана последовательность операций; на фиг. 2 в секционный радиатор.Способ заключается в том, что бесконечнуюленту 1, средняя часть которой снабжена про- ЗО 2дольными ребрами 2, разрезают на мерные пластины 3. В оребренной стороне каждой пластины образуют, например, фрезерованием поперечные пазы 4, а на концевых неоребренных частях пробивают отверстия 5 для коллектора. Затем пластину перегибают, складывая посередине, и образуют при этом канал для прохода жидкости. Кромки сложенной вдвое пластины соединяют и скрепляют с трех сторон 6 путем сварки или склеивания.Полученные таким способом...

Номер патента: 301481

Опубликовано: 01.01.1971

Авторы: Калабин, Степанов

МПК: F16H 1/28

Метки: приводное

...два Изобретение относится к области зубчатых передач с применением дифференциалов,Известно приводное устройство, содержащее трехзвенный дифференциальный механизм, два двигателя, каждый из которых соединен с одним из основных звеньев дифференциального механизма, и ведомый вал, соединенный с третьим звеном дифференциального механизма.Цель изобретения - выбор зазоров во всех кинематических парах дифференциального механизма. Это достигается тем, что устройство снабжено дополнительно дифференциальным трехзвенным механизмом, передаточное отношение которого при остановленном водиле равно передаточному отношению при остановленном водиле первого дифференциального механизма, и каждое из основных звеньев которого соединено с одноименным...

Номер патента: 301293

Опубликовано: 01.01.1971

Автор: Степанов

МПК: B43L 11/00

Метки: линейчатых, линий, многогранниками, пересечения, поверхностей, построения, прибор

...двух плоскостей, перпендикулярных к плоскости чертежной доски 13, однаиз которых проходит через рабочий край линейки 11, а друтая - через контрольную линию линейки 10.10 Для установки и закрепления прибора начертежной доске служит штатив 14, в пазукоторого перемещается движок б, и винты15 и 1 б.Работает, прибор следующим образом,15 Построение линии пересечения линейчатыхповерхностей с многогранниками, например,конической поверхности и пирамиды,Перед настройкой прибора на чертеж 17наносят и-ное число образующих линейчатой20 поверхности и ключевые точки каждой грани.Чертеж закрепляют на доске так, чтобы линиисвязи проекций были параллельны контрольной линии линейки 10. Для настройки прибора совмещают одну из направляющих 1 ил25 с...

Номер патента: 301276

Опубликовано: 01.01.1971

Авторы: Киреев, Руссов, Сажнев, Степанов, Эскуссон

МПК: B28B 1/087

Метки: hiill, li, llgt, lrgt, бшлиoteka, вибронлощадка, резонансная

...Опоры резонатора выполнены с возможностью перемещения вдоль продольных осей гибких балок. тановлена подвижная рама 3 с креплениямиформы. В передней части фундаментной плиты 1смонтирован резонатор 4.Резонатор 4 состоит из двух гибких балок5 и 6, установленных на подвижных опорах7, перемещающихся посредством винтовыхпар 8. Гибкие балки б и б связаны по торцам10 между собой поперечинами 9,Посередине балки б жестко закреплен вибровозбудитель 10. Середина балки 6 жесткозакреплена в кронштейне 11 подвижной рамы 3,15 Работает виброплощадка следуразом.На подвижную раму 3 устанавливают и закрепляют форму. Винтовыми парами 8 перемещают опоры 7 вдоль гибких балок 5 и б,устанавливая необходимую для формуемогоизделия жесткость.Затем заполняют форму...

Номер патента: 300970

Опубликовано: 01.01.1971

Авторы: Степанов, Тепл

МПК: H05H 7/02

Метки: illatehtho-ixiji"e, библиотека, всесоюзная

...ВЧ-электрическое квадрупольное поле. На чертеже показан вариант предложго устройства.Объемный резонатор выполнен в10 сплошной металлической трубы 1, закрьторцов днищами 2, в которую вставлендополнительные трубы 3 меньшего диасТрубы 3 разрезаны,по образующей, услены параллельно оси резонагора и не ка15 ся одна другой, трубы 1 и днищ 2. Ратруб 3 располагаются вблизи оси объерезонатора.Труба 1 является экранном (и вакууконтейнером), а две трубы 3 - резонируми камерами, настроенными на рабочустогу, Сплошными стрелками на чертеженачены линии напряженности электричполя, а пунктирными - линии магнитноля. Кружочком обозначено острие стрелкрестиком - ее хвост.Трубы 3 (резонирующие камеры)быть укреплены либо,на диэлектрике, линроводящих...

Номер патента: 300671

Опубликовано: 01.01.1971

Авторы: Витвицкий, Степанов, Татьхов

МПК: F16C 1/00

Метки: 300671

...длину.Для этого используют эластичную трубчатую оболочку, заполненную сыпучим или вязким телом и герметизированную с торцов заглушками, причем на наружную поверхность оболочки навивается проволока, ориентируемая под углом 45 к ее оси, которая автоматически повышает давление центрального сыпучего тела при передаче крутящего момента, Одновременно повышается вибрационная устойчивость валопровода, за счет демпфирующих свойств заполняющего внутренность оболочки сыпучего тела, поглощающего энергию.Снаружи валопровод охватывается внешттей оболочкой и может содержать дополнительную опору,На чертеже дана конструкция предложенного валопровода.Валопровод содержиг эластичную оболочку1, заполненную сыпучим телом 2, навнтую на 5 оболочку проволоку...

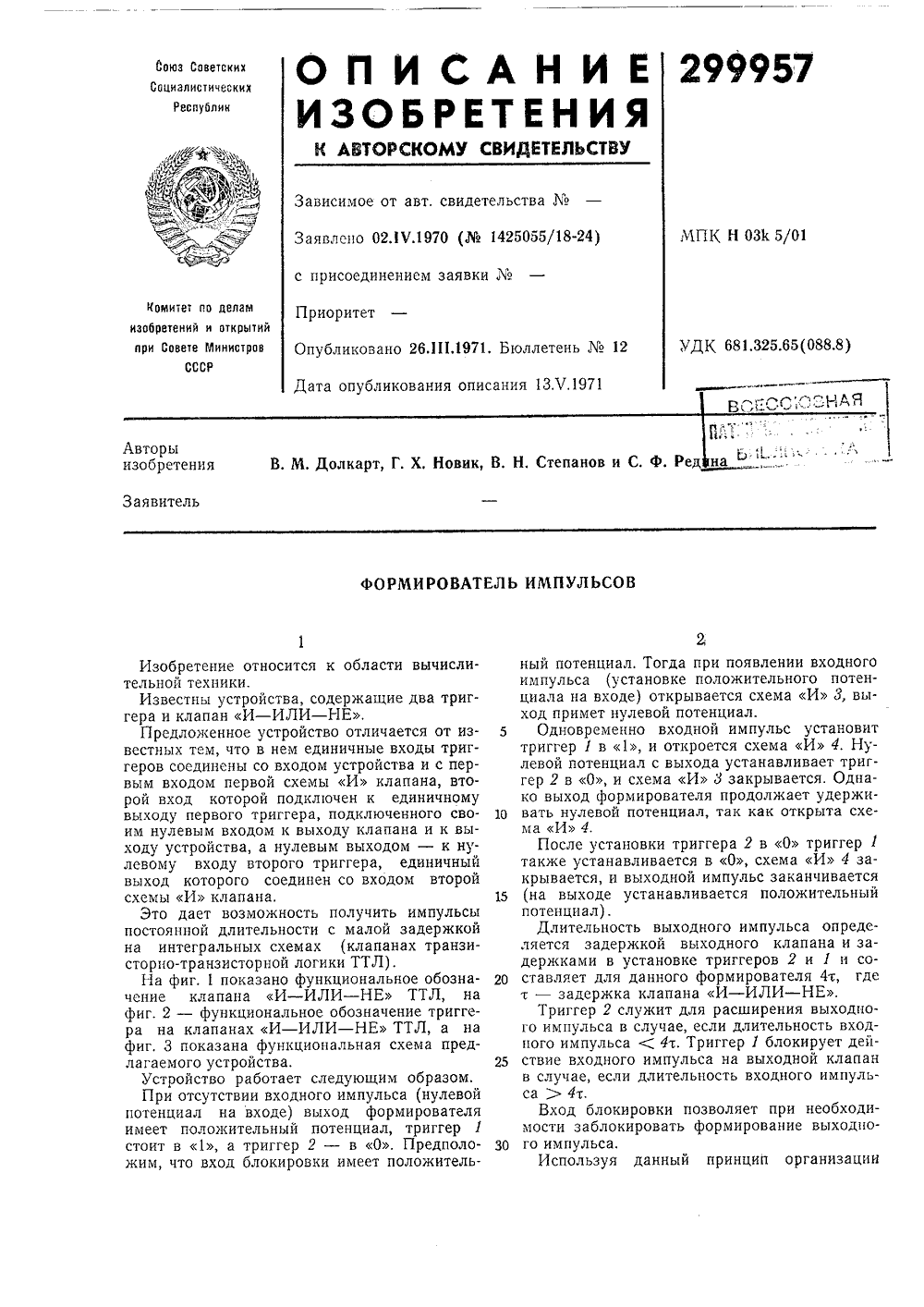

Номер патента: 299957

Опубликовано: 01.01.1971

Авторы: Долкарт, Новик, Ре, Степанов

МПК: H03K 5/01

Метки: импульсов, формирователь

...2 - в О, Предположим, что вход блокировки имеет положительный потенциал, Тогда при появлении входного импульса (установке положительного потенциала на входе) открывается схема И 8, выход примет нулевой потенциал.5 Одновременно входной импульс установиттриггер 1 в 1, и откроется схема И 4. Нулевой потенциал с выхода устанавливает триггер 2 в О, и схема И д закрывается. Однако выход формирователя продолжает удержио вать нулевой потенциал, так как открыта схема И 4,После установки триггера 2 в О триггер 1также устанавливается в О, схема И 4 закрывается, и выходной импульс заканчивается (на выходе устанавливается положительный потенциал).Длительность выходного импульса определяется задержкой выходного клапана и задержками в установке...

Номер патента: 299819

Опубликовано: 01.01.1971

Авторы: Андреева, Бутслов, Горбенко, Дрожбин, Кайдалов, Кайтмазов, Кулевский, Марченко, Нефедьев, Прохоров, Степанов, Толмачев, Хлыстов

МПК: G03B 39/02

Метки: фотохронограф

...преобразователя 8, источника 4 питания и делителя 5 напряжения, обеспечивающего подачу необходимых потенциалов на электроды умножителя. В исходном состоянии умножитель закрыт по управляющей сетке б напряжением отрицательного смещения.Под действием излучения от излучаемого источника, направляемого с помощью оптичес кого делителя 7 на фотоэлемент 1, на выходефотоэлемента возникает электрический импульс положительной полярности, который открывает электронный умножитель, имеющий выходные токи до 30 а и обладающий времен иым разрешением до 1,5 10сек.Наличие больших токов в выходном каскадеэлектронного умножителя в сочетании с высокими временными характеристиками позволяет получить на нагрузочных сопротивлениях 8 и 15 9 высоковольтные...

Номер патента: 299756

Опубликовано: 01.01.1971

Авторы: Барке, Кранцберг, Степанов, Экспериментальный

МПК: G01M 1/38

Метки: балансировочное

...персменное напряжение эталонного источника 9.10 В момент, когда напряжения на входах элемента сравнения станут равны, срабатывает реле 10, которое дает команду на отключение двигателя 11, ротор которого механически связан с ползунком потенциометра и ро тором сельсина-датчика 12 величины неуравновешенности. Напряжение с выхода датчика 13 опорного импульса поступает на вход резонансного усилителя 14, где преобразуется в синусоидальное, усиливается до необхо димой величины и подается на вход фазорасщепителя 15, где преобразуется в трехфазное напряжение, которое поступает на фазовращатель 1 б, приводимый во вращение двигателем 17, Ротор фазовращателя механически 25 связан с ротором сельсина-датчика 18. Опорное напряжение, снимаемое с...

Номер патента: 299323

Опубликовано: 01.01.1971

Авторы: Головное, Степанов, Чепкаленко, Щштнс

МПК: B23K 37/02

Метки: корки, скалывания, шлаковой

...подшипника посредством регулировочного винта 13 с гайкой 14 соединен со штангой 15, в полой части которой расположена пругкина 1 б, прижимающая защелку 17 к шарнирно закрепленному на оси 18 бойку 19, На бойке жестко закреплен упор 20. В прорези бойка установлен шлакосбрасыватель 21, закрепленный болтом 22. В гнездах кронштейна 23, закрепленного на раме и кронштейна 24, закрепленного на корпусе подшипника, установлены стержень 25 и пружина 26, служащие для прижатия штанги с бойком к поверхности изделия. Сила прижатия штанги пружиной 2 б регулируется гайкой 27. Со стержнем шарнирно соединен эксцентриковый рычаг 28, с помощью которого можно быстро вывести штангу с бойком из рабочего положения.В момент начала сварки, включается...

Номер патента: 298080

Опубликовано: 01.01.1971

Авторы: Клюкин, Николаев, Степанов, Фабриков

МПК: H01L 31/12, H04N 5/335

Метки: изображения

...3, фотоди одный 4, светодиодный 5 слои, тонкая магнитная пленка 6, магнитный коллоид 7 и герметизирующее покрытие 8. К светодиодному слою 5 и полупрозрачному проводящему покрытию 2 прикреплены электроды 9.10 Преобразователь изображений работаетследующим образом,Несущий изображение свет проходит черезпрозрачную подложку, полупрозрачное проводящее покрытие, диэлектрический слой и 15 попадает на фотодиодный слой, где он преобразуется в электрический ток, заряжающий конденсатор, состоящий из полупрозрачного проводящего покрытия, диэлектрического и фотодиодного слоев.20 По окончании экспозиции полярность напряжения переключают, и заряд конденсатора стекает через фотодиодный и светодиодный слои, вызывая короткую вспышку свечения...

Номер патента: 298024

Опубликовано: 01.01.1971

Авторы: Клюкин, Степанов, Фабриков

МПК: G03B 15/00, H01S 4/00

Метки: оптического

...направление магнитного поля пленки устанавливается в соответствии с направлением поля, создаваемого блоком 4, Затем блок 4 отключают, под ключают с помощью клавиши 7 электромагнитный блок 8 записи изображения и сразу же проводят экспонирование. Направление поля, создаваемого блоком 8 записи, нормально по отношению к полю ориентации, созда ваемому блоком 4, Величины полей ориентации и записи выбираются введением соответствующих сопротивлений в цепи питания соответствующих электромагнитов от батареи.Поскольку намагниченность различных участков пленки во время экспонирования меняется по направлению в соответствии с нагревом этих участков, зависящим от проеци.руемого изображения, но сохраняется после отключения блока 8 записи, на...

Номер патента: 297912

Опубликовано: 01.01.1971

Авторы: Артемьев, Генералов, Степанов

МПК: G01N 23/20

Метки: анализа, руд, фазового

...ходят пь ся графи едмет изобретени одержащпх ры которыхый на резоийся тем,ности измео определяИзобретение относится к авещественного состава руд с Рно-физического метода,Способ экспрессного опредесостава проб, основанный набауэра, известен.По этому способу источник резонансного излучения приводят в движение по гармоническому закону, диапазон скоростей разбиваютна отдельные интервалы, перекрывающие мессбауэровские линии анализируемых соединений и область нерезонансного пропускания, вэтих интервалах последовательно измеряютинтенсивность резонансного у-поглощения и,сопоставляя с результатами калибровки, определяют содержание анализируемых соединений в пробе.Однако анализирующая способность этогоспособа ограничена набором соединений,...

Номер патента: 297868

Опубликовано: 01.01.1971

Авторы: Бричкин, Институт, Мещер, Степанов, Шевченко

МПК: G01C 7/06

Метки: выработках, горных, измерений, относительных, пород, прибор, смещений

...пластины и вертикальным перемещением стрежня на определенные интервалы (после тарировки их для разных расстояний) достигается возможность измерения смещений горных пород по трем составляющим на любую величину, превышающую размеры шкалы прибора. ставляет собой трубку с глуезьбой для винта 9. При арак 4 совершает поступательное ительно втулки 3. Сдвиг в веравлении фиксируется на шкаом 11, а в горизонтальном - по к 4 наглухо соединен с короконцах которого помещешяВо втулку 14 вставляется котором помещается пластиформы 17 с отверстиями 18 щей шпильки 19, Стержень 1620 для шпонки 21, Во втулку регулирующая шпилька 22. На ивается гайка 23 и контргайна шпильки надеты подставки помещается зрительная труба кестко соединен с трубкой 26, репер...

Номер патента: 297725

Опубликовано: 01.01.1971

Авторы: Патент, Степанов

МПК: D04B 3/00

Метки: вязания, ручного, трикотажных

...в сквозном поперечном отверстии меньшего диамет ра, сообщающемся с продольным, расположенным по отношению к нему под углом 20 - 25 и расширенным с одного конца,На чертеже изображен описываемый крючок для ручного вязания трикотажных изде лий (место соединения гибкой нити с корпусом).Крючок содержит корпус 1 и присоединенную к нему гибкую эластичную нить 2, Нить 2 соединена с корпусом при помощи двух от верстий д, 4, просверленных в нерабочей части корпуса. Продольное отверстие 3 направлено вдоль оси корпуса, а сквозное поперечное от. верстие 4, сообщающееся с продольным, рас. положено по отношению к нему под углом а = 20 - 25 и имеет с одного конца расширенную часть а, величина которой определяется отношением 2,5: 2.Для скрепления с...

Номер патента: 297098

Опубликовано: 01.01.1971

Авторы: Иванов, Степанов

МПК: H02M 5/00

Метки: дуйорянного

...последнего управляющий сигнал поступает на транзисторы 3 и 4 выпрямителя, он стремится закрыться. ы и ра жена сжения.ржит вход3 и 4,срб, эталоннпитания.хеме функвмещаютсясторами 3аждой фаора 2.ходы транвторичной ема источник без изменеВыходное напряжение остаетсяния,При увеличении тока нагрузкишением напряжения питающей сное напряжение на выходе 8сравнивающий элемент б вырабнал рассогласования, которыйусилитель б. С его выхода управнал поступает на транзисторы 3 ттеля. Они стремятся открыться.Поэтому выходное напряжениеостается без изменения. 1, трансформа авнивающий элеый источник 7,и выпрямления и выполняюгся 25 4, которые усвторичной оба вых исторов, соедибиотки, играют 30 На чертеже изоб постоянного напряУстройство соде тор 2,...

Номер патента: 296823

Опубликовано: 01.01.1971

Авторы: Кириллова, Степанов, Шпицберг

МПК: C22C 9/06

Метки: наябчблиотгма, патентно-кхйг

...по соженный800 С бх кон цотерм металлу р авов для ермоэл извест еняется на тем ти длят имеетжущуюПред икелевые сплавы, содер- мопар д марганец, не имеют необ свободнь пар термоэлектрических тельного НЖ 11-Сднй иер П р едм ет изоб рмоэлектрических мый сплав имеет в,%: 1 55 - 58,5 1,2 - 3,0 0,6 - 2,0 остальное 1шения т предл ага ский сост е ни лав, содержащии тличающийся тем, ермоэлектрических следующий хими 1,алювчто,свойческ 55 - 58,5 1,2 - 3,0 0,6 - 2,0 остальное МедьАлюминийМарганецНикель Для улучшения микроструктувозможности корректировки велродвижущей силы в сплав можеттитан в количестве до 0,3%.Термопары, изготовленные изго сплава, обладают хорошей спо термоэлектродвижущей силести эксплуатации при высокойПри температуре...

Номер патента: 296215

Опубликовано: 01.01.1971

Автор: Степанов

МПК: H03B 19/00

Метки: умножитель, частоты

...8 с ГПН снимается пилообразное напряжение, поступающее на схему 5 опорного напряжения ц ца вход порогового устройства 8. В схеме опорного напряжения 5 пилообразное напряжение 25 выпрямляется и подается ца делитель напряжения б, с которого снимается опорное напряжение, поступающее ца второй вход порогового устройства 8.В момент времени, когда потенциал п 30 обкладки конденсатора 7 станет равць29625 Предмет изобретения Составители Г, Челей Редактор М. В. Макарова Тскрсд Л. Л. Евдоиов Корректоры: А. Николаева и Л. коровокИзд.371 Заказ 796 уГ 1 Тираж 473 Подписиое ЦНИИПИ Комитета по дслаги изобрезсиии и открытий при Сопстс Министров СССР Москва, Ж, Раушская иаб., д. 45 Тииограг 1)ии, ир. Саиуиова, 2 величине опорному напряжению Бои,...

Номер патента: 296030

Опубликовано: 01.01.1971

Авторы: Агрофизический, Бчб, Степанов

МПК: G01N 27/12

Метки: влажности, почвы, солености

...(при полевой влагоемкости в единицах удельной 30 электропроводцостц) путем замещения датчи5 ю 15 20 25 30 З 5 40 ка магазином 5 сопротивлений. При этом величину электропроводностей подбирают такой, чтобы в измерительной цепи опять был ток полного отклонения стрелки указателя. По величине измеренного сопротивления вычисляют удельную электропроводность почвы, которая и является мерой ее солености при полевой влажности. Зная значение электропроводности, эквивалентное критической концентрации солей в почвенном растворе, назначают очередной промывочный полив.В качестве датчиков, в зависимости от целевого назначения измерений, применяют незащищенные электроды в виде щупа или сорбционные влагообменные блоки различной конструкции и...

Номер патента: 295638

Опубликовано: 01.01.1971

Авторы: Головное, Донцов, Степанов, Чепкаленко

МПК: B23K 37/02

Метки: автоматической, дуговой, приварки, штуцеров

...шестерня которой сидит нд одном ьалу с ведомой25 шестерней 12, связанной через промежуточную шестсрп 1 о 13 с механизмом 14 поворота,который представляет собой шестерню с вырезом.Механизм 14 выполнен30 зубчатых дисков 15, снми вырезами 1 б. Между собой эти диски жестко соединены болтами 17 и изолированы друг от друга прокладкой 18, Креплецце сварочных головок осуществляется с помощью цапговых зажимов 19, состоящих из токопроводящих 20 и изолирующих 21 частей.Корпус устройства смонтирован ца рамке 22, изолированной от него прокладкой 23 и шарнирно закрепленной ца цеподвижцых кронштейнах 24 опорной плиты 25, Последняя имеет шарнирную опору 2 б, которая связана с винтовым шарниром 27 рамки посредством регулировочцого винта 28.Токоподвод...
