Степанов

Номер патента: 767785

Опубликовано: 30.09.1980

Авторы: Бабордин, Скорик, Степанов

МПК: G06G 7/40

Метки: вероятностное, вычислительное, задач, краевых, решения, трехмерных

...используются для вычисления значенииоценки решения по формуле (3),Эти же напряжения поступают на входыблока 4 задания границы области.В момент времени, когда р .+РЧ +Рх =11на информационных выходах блока 2 фиксируются напряжения 9 х, зЧ 9, соответствующиекоординатам изотропного вектора, а на выходахпервых аналоговых элементов 13 памяти,отслеживающих" напряжения на выходах сум.маторов 11, устанавливаются напряжения, равныеХ=Х+1 о7 767представляющие координаты следующей случай.ной точки траектории, так как время работыблока 2 моделирования изотропного векторавсегда больше времени определения минимального расстояния ХР ) в блоке 4, Сигналыс управляющих выходов блока 4 задания конфигурации области закрывают вторые ключи12 и открывают...

Номер патента: 767631

Опубликовано: 30.09.1980

Авторы: Битюков, Петров, Степанов

МПК: G01N 25/18

Метки: коэффициента, прозрачных, теплопроводности, частично

...фф)ф фдФ О О,16 где х - координата слоя (х 6-1,11); коэффициент теплопроводности; 2 Ь - толщина слоя; .Т - температура;35- частота; 3 - интенсивность тепловогоизлучения вперед (назад);,О (соь Ч), 1 - угол между направлением излучения и осью Х.Изобретение поясняется конкретным о примером выполнения способа определения коэффициента теплопроводностичастично прбэрачного материала.В качестве исследуемого образца использовано кварцевое стекло марки 25 КСГ толщиной 2,1 мм., Образец 040 мм, закрепленный в центре пластины 200 ю 200 мм, изготовленной из того же материала и толщиной, равной толщине образца, помещали в вакуумную камеру у иа расстояние 3-5 мм от ленточного вольфрамового нагревателя. Холодилвником являлись зачерненные стенки...

Номер патента: 767616

Опубликовано: 30.09.1980

Авторы: Пронякин, Степанов

МПК: G01N 3/30

Метки: испытания, сжатие, ударное

...близким по техническому существу к изобретению является способ испытания материалов на ударное . 15 сжатие, заключающийся в том, что образец иэ исследуемого материала помещают между плоскими поверхностями передающего и опорного элементов в виде стержней постоянного сечения, 20 наносят удар по торцу передающего элемента ударником и регистрируют параметр деформации опорного элемента, по величине которого определяют напряжение в образце 2). 25При таком способе испытаний параметр деформации опорного элемента зависят от напряжения в испытуемом образце и от эффектов радиальной инерции в опорном. элементе при про 2хождении через него Фронта волны.При больших скоростях деформации,когда длительность удара имеет тотже порядок, что и период...

Номер патента: 766891

Опубликовано: 30.09.1980

Авторы: Луньков, Мякиненков, Сафонов, Степанов, Субич, Церна, Яковенко

МПК: B30B 1/18

Метки: винтовой, пресс

...15 и 16 начинают вращаться с угловой скоростью со, = а, где ю - угловая скорость электродвигателя, и- передаточное число редукторов 19 и 20. В результате сцепления гибких звеньев 14 и 15 с роликами 18 и 19 происходит передача крутящего момента на конусный барабан 8, а через шпонку 9 и на винт 4, При отсутствии проскальзывания между роликами и канатами маховик 6 приобретает начальную угловую скорость о , равнуюЭмМ= 6)максгде 0 - диаметр роликов 18 и 19;45Р- наибольший диаметр конусногобарабана 8,При дальнейшем вращении электродвигателей 24 и 25 происходит сматывание гибких звеньев 14 и 15 с канавок соответственно 11 и 13 и наматывание их на канавки 10 зфи 12. При этом угловые скорости вращенияроликов 18 и 19 и маховика 6 связаны...

Номер патента: 766890

Опубликовано: 30.09.1980

Авторы: Ганаго, Сафонов, Степанов, Субич, Холмогоров, Церна

МПК: B30B 1/18

Метки: винтовой, пресс

...гдето - угловаяскорость электродвигателя; 1 - передаточное число зубчатых передач 22 и 23. В результате сцепления гибких звеньев 14 и 15 сроликами 18 и 19 происходит передача крутящего момента на конусный барабан 8, ачерез шпонку 9 и на винт 4 и маховик б.При отсутствии проскальзывания междуроликами 18 и 19 и гибкими звеньями 14и 15 маховик 6 приобретает начальную угло ввую скорость, равную:Эрфью фР рмаксгде 0 Р - диаметр роликов Т 8 и 19;О - наибольший диаметр конусногониксбарабана 8,При дальнейшем вращении электродвигателей 24 и 25 происходит сматывание гибкихзвеньев 14 и 15 с канавок соответственно1 н 13 и наматывание их на канавки 10и 12, При этом угловые скорости вращений вроликов 18 и 19 и маховика 6 связанысоотношением;РОР= ф...

Номер патента: 766853

Опубликовано: 30.09.1980

Авторы: Калабин, Подустов, Степанов, Сурнин

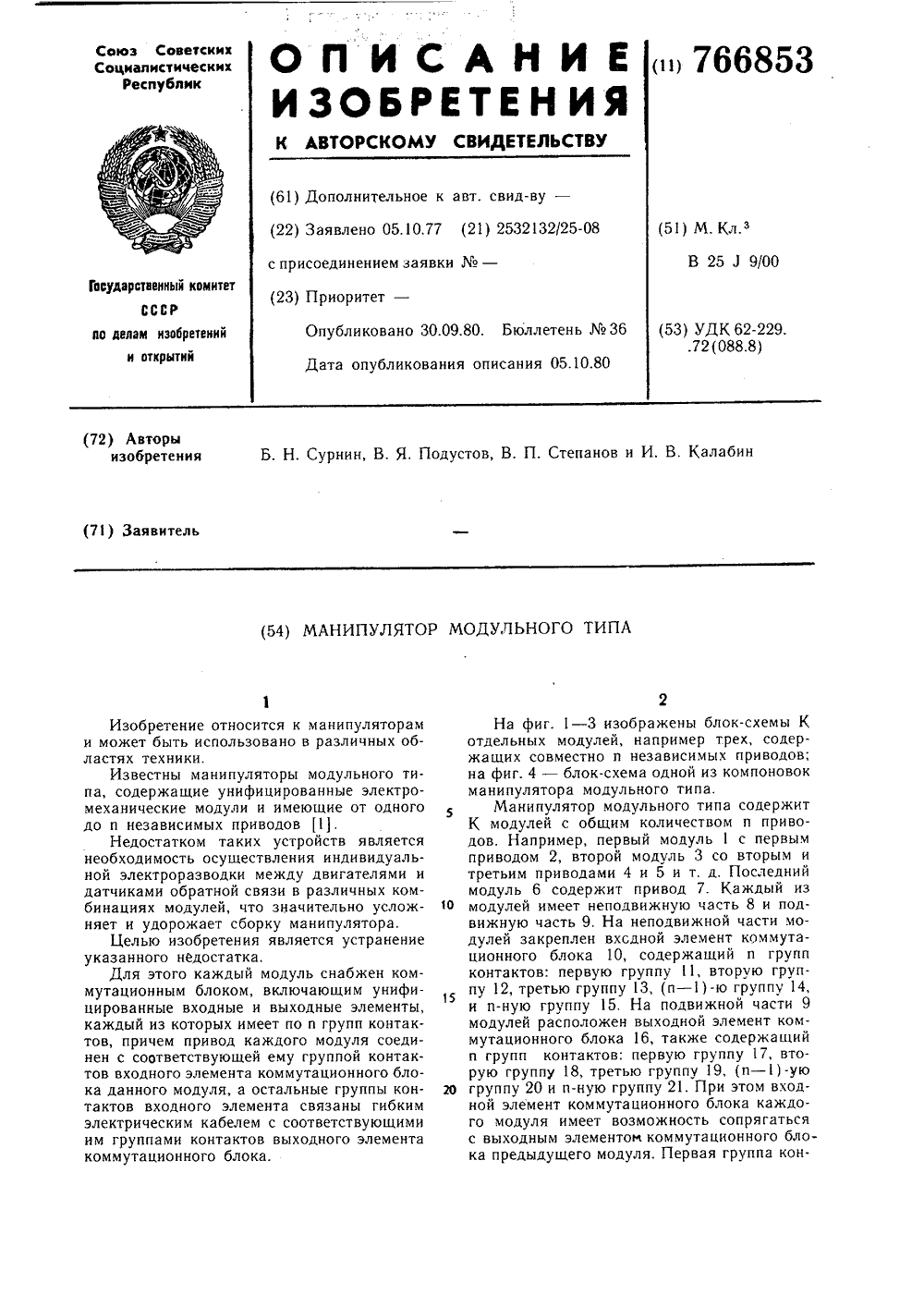

МПК: B25J 9/00

Метки: манипулятор, модульного, типа

...вхолного элемента коммутационного блока 10. Группа 18 и 19 контактов 18 и 19 выходного элемента коммутационного блока 16 остаются для модуля 3 резервными. Остальные группы контактов входного элемента 1 О связаны с помощью электрического кабеля 24 с одноименными группами контактов выхолного элемента 16.Последний К-молуль 6 (фиг, 3) содержит п-ный привол 7, связанный с помощью электрического кабеля 22 с п-ной группой контактов 15 вхолного элемента коммутационного блока 1 О, п-ная группа контактов 21 выходного элемента остается резервной, а все остальные группы контактов входного и выхолного элементов коммутационного блока связаны межлу собой электрическим ка-, белем 23.Модули, прелставленные на фиг. 1, могут работать индивидуально....

Номер патента: 766772

Опубликовано: 30.09.1980

Авторы: Степанов, Филипьев

МПК: B23F 9/02

Метки: зубчатых, колес, однопрофильного, станок, шлифования

...по направляющим 9 под действием гидро- цилиндра 18.На станине 1 закреплены два регулируемых упора, ограничиваюцих перемещение стола и дополнительного стола - верхний 19 и нижний 20. Верхний упор 19 взаимодействует с полэушкой 17, несущей качающийся равноплечий рычаг 16, а нижний 20 - с дополнительным столом 8.На дополнительном столе 3 имеется также упор 21, ограничивающий перемещение стола 10 относительно дополнительного стола 8 при возврате обоих в исходное положение.Станок работает следующим образом. При совпадении осей 7 и 11 развертывают на соответствующий угол О направляющие б дополнительного стола 8 и направляющие 9 стола 10, устанавливают дисковый шлифовальный круг 5, заправленный для шлифования какой- либо стороны зуба изделия....

Номер патента: 765400

Опубликовано: 23.09.1980

Авторы: Лунякин, Степанов, Тимофеев

МПК: C23G 3/04

Метки: струйно-циркуляционной, труб, химической

...перемещения, для чегоНа фиг. 3 обф . означено: позиция 1 - зав платформах установлены роликовые бата еигрузка-выгрузка позР , иция - обеэжирив ание;ориентирующие рабочую камеру, но не препят.вые атареи, позицияпассиви ор ванне; позиция Фствующие ее вращению и перемещению.сушка. В приведенном ва ари нте установки меха.Для того, чтобы рабочие камеры находинизм вращения рабочей каме ыр установлен толись в фиксированном положении в конст клько на позиции- обеэ и- жир ванне,цию установки введено устройство автконструк- Установка работает еле юду щим образом.ческой фиксации и вывода бо автомати- Операто кла сваер р у дывает в ложементы вертивода ра очеи камеры иэ кально-эа кнеподвижного шарнира,- амкнутого конвейера 17 трубки, количество...

Номер патента: 765162

Опубликовано: 23.09.1980

Авторы: Калита, Киселев, Кулькес, Пасишниченко, Полещук, Рунов, Сенков, Степанов, Сушанский

МПК: B65G 67/06

Метки: железнодорожных, загрузки, материалом, полувагонов, сыпучим

...лотки 16, обеспечивающие телескопичность желобов 9.Устройство работает следующим образом.Локомотивом или маневровым устрой. ством устанавливаются на железнодорожных путях полувагоны 17,18,19,20, чтобы межполувагонное пространство располагалось симметрично месту пе.ресыпки материала с питателя 2 на ленточный конвейер. Во время устан 6 вки полувагонов 17,18,19,20 механизмы 12 наклона желобов 9 переводят желоба в горизонтальное положение, благодаря чему обеспечивается габарит приближения при смене составов. После того как полувагоны 17,18,19,20 установлены включаются приводные каретки 5 и ленточный конвейер перемещается в положениетребуемое для загрузки первого из полувагонов 17 (см.фиг.1, После установки ленточного конвейера один из...

Номер патента: 765154

Опубликовано: 23.09.1980

Авторы: Белецкий, Гутников, Рыбин, Степанов

МПК: B65G 57/16

Метки: металлических, пакетирования, сечения, трапецеидального, чушек

...оси ряда5 относительно оси поворота стола на.величину, равную 1/3-1/5 разностиширины верхнего и нижнего основанийчушки, при этом поворот стола осуществляют в одном направлении.10 Данный способ позволяет получатьустойчивые пакеты.На фиг. 1 изображен ряд чушек,установленный на поворотном столе,вид сверху; на фиг. 2 - сечение А-А15 на фиг. 1; на фиг. 3 - повернутый на90 ряд чушек, изображенный на фиг,1;на фиг. 4 - установка последующегоряда чушек на предыдущий; на Фиг. 5 сФормированный пакет чушек, общий20 вид,7 б 5154 чушек, который затем также переносятна поворотный стол,Каждый последующий сформированный ряд чушек устанавливают на предыдущий, располагая его под углом 90 О к продольной оси предыдущего ряда, при этом вращение...

Номер патента: 765070

Опубликовано: 23.09.1980

Авторы: Бугуцкий, Ломакин, Павленко, Степанов, Туманьян

МПК: B61D 17/22

Метки: переходная, площадка, сочлененного, средства, транспортного

...единицы. Рычаг 19 соединен в средней части со штоком 21, который в нижней части снабжен пружиной 22. В свою очередь, пружина упирается в кронштейн 23, закрепленный на торцовой стенке транспортной единицы. Регулировка ролика 18 по высоте производится гайками 24.Захват 6 (см, фиг. 6) выполнен в виде двух ребер 25 с направляющим скосом 26.При соединении двух транспортных единиц переходная площадка одной транспортной единицы нажимает своей рамой 1 на раму переходной площадки другой транспортной единицы и, преодолевая упругое сопротивление рессор 2, образует плотное соединение рам переходной площадки, а захваты 6 своими направляющими скосами 26 обеспечивают правильное соединение их и при движении состава на кривых и прямых участках не...

Номер патента: 764886

Опубликовано: 23.09.1980

Авторы: Гаврюсев, Непокойчицкий, Степанов, Ширяев

МПК: B23K 1/20

Метки: металлом, пайку, подготовки, сварку, феррита

...Формула изобретения Составитель ф, КонопелькоРедактор А. Маковская Техред М, Кузьма Корректор Л. Иван аказ 6 5 Тираж 160ВНИИПИ Государственного комитета СССРпо делам изобретениЯ и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное филиал ППП Патент", г. Ужгород, Ул. Проектная, 4 Фносят сетку металлических линий при напряжении 220-240 В и токе короткого замыкания 0,8-1,0 А. Затем, используя восстановленный металлический слой в качестве электрода, на поверхности феррита наносят второй защитный металлический слой электрохимическим способом. При,нанесвкии используют сернокислые электролиты нк" келирования и меднения. Время выдерж" кк в гальванической ванне определяют опытным путем до получения сплош- ф ного однородного покрытия,...

Номер патента: 764711

Опубликовано: 23.09.1980

Авторы: Алешин, Беспалов, Бодров, Ефременко, Козлов, Колода, Симонов, Степанов, Ширяев

МПК: B01J 2/06

Метки: грануляции, жидкого, шлака

...В зимнеевремя влага приводит к смерэаниюграншлака, к оледенению железнодорожного полотна и букс вагонов. ГОСТомограничивается влажность в пределах10.В процессе грануляции вода расходуется на испарение при охлаждениишлака с 1500 С до 100 ОС и на остаточную влажность гранйлака. Минимальный расход воды составляет 0,50,7 т/т шлака. Подача в установкуводы сверх указанного количества приводит и необходимости организацииоборотного цикла водбснабжения. Системы оборотного водоснабжения дороги,трудоемки в обслуживании и ненадеж-,ны в работе,При химическом взаимодействии воды со шлаком образуются и уходят:": -вместе с паром сернистые газы. Паьрогазовые выделения возможно локализировать только при грануляции расплава внутри закрытой...

Номер патента: 763738

Опубликовано: 15.09.1980

Авторы: Астанин, Степанов

МПК: G01N 3/30

Метки: испытаний, сжатие, ударное

...образца, состоящий иэ опорного фланца 7, представляющегой собой- плоскую плиту с центральным отверстием 8 и прижимного фланца 9, которым исследуемый образец 10 прижимается с помощью шпилек 11 и гаек 12 через резиновые амортизаторы: (на чертеже не показаны) к опорному фланцу 7. Одним краем опорный фланец соединен с Фланцем б посредством шарнира 13, представляющего собой ось, закрепленную в проушинах, приваренных к Фланцу б и опорному Фланцу 7. На противоположном крае в опорном фланце 7 сделан паз, благодаря которому Фланец 7 может перемещаться вдоль шпильки 14, закрепленной с помощью гаек 15 на Фланце б, и Фиксироваться полусферическими гайками 16 при заданном угле В стволе 1 установлен ударник 17, выполненный в виде стакана.Установка...

Номер патента: 763441

Опубликовано: 15.09.1980

Авторы: Рогозинников, Смирнов, Старков, Степанов, Хохлов, Чернышов

МПК: C09K 5/14

Метки: высокотемпературный, солевой, теплоноситель

...критической удельной тепловой нагрузкой, которая равна 860-3 ккал/мгЦелью изобретения является повышение критической удельной тепловой нагрузки теплоно. сителя,Поставленная цель достигается за счет введения в известный теплоноситель дополнитель. но 0,5 - 3,0 вес.% треххлористого алюминия.Отличительным признаком предлагаемого состава высокотемпературного солевого теплоносителя является то, что он дополнительно содержит треххлористый алюминий от 0,5 до 3,0 вес.%. Данный состав высокотемпературного теплоносителя приготавливают путем смешения четыреххлористого титана и треххлористого алюми. ния при определенном соотношении.В таблице представлены данные влияния количественного содержания треххлористого алюминия на повышение критической...

Номер патента: 763325

Опубликовано: 15.09.1980

Авторы: Беляев, Бушин, Горшков, Заикина, Каракулева, Павлов, Сараев, Смирнов, Степанов

МПК: C07C 87/36

Метки: дициклогексиламина, регенерации

...Конденсат расслаивают, водный слой в количестве1,98 кг/ч возвращают в колонну в качествефлегмы, верхний слой (ДЦГА в количестве0,02 кг/ч) отбирают в качестве целевого продукта и .возвращают в систему экстрактивнойрек тификации.Иэ куба колонны отбирается 0,98 кг/чДМФА, содержащего в своем составе 0,05%ДЦГА, Степень извлечения ДЦГА иэ ДМФАсоставляет 98%. Расход ДЦГА составляет0,13 кг /1 т изопрена,П р и м е р 2. Смесь, содержащую95,5% ДМФА, 2% ДЦГА, 2% димеров диеновС 4 и 0,5% полимеров, в количестве 1 кг/чподвергают азеотропной ректификации с водойна колонне, описанной в примере 1, в аналогичном режиме. В колонну со смесью вводят0,02 кг/ч ДЦГА, для отгонки которого в колонну подают 1,46 кг/ч воды, Из колонныотбирают 1,4977 кг/ч...

Номер патента: 763181

Опубликовано: 15.09.1980

Авторы: Недлин, Старшинов, Степанов

МПК: B63B 19/19

Метки: закрытие, люковое

...6.На продольных кромках Л-образных катучих лючин закреплены эластичные уплотнения 7, а Л-образные катучие лючины соединены между собой стопорами 8, выполненто ными в виде крючка, один конец которойшарнирно укреплен на Л-образной катучей лючине 1 при помощи кронштейна 9, а второй конец сопрягается с элементами фиксации, выполненной в виде пластины 10, закрепленной на другой смежной Л-образной катучей лючине 1. Лючина 2 соединена с комингсом 6 при помощи петель.В направляющей 5, расположенной ниженаправляющей 4, установлен шпигат 11 и трубопровод 12, соединяющие водосборник со сточной системой.Проем комингса закрывается водонепроницаемой крышкой 13. При снятых водонепроницаемой крышки 13 раскрытие сдвижных люкового закрытия...

Номер патента: 763082

Опубликовано: 15.09.1980

Авторы: Анциферова, Баранов, Бершадская, Калабин, Калошин, Конов, Подустов, Степанов, Сурнин

МПК: B25J 11/00

Метки: манипулятор, модульного, типа

...между собой в различных, послеаовательностях иоснащаться захватными устройствами.. При этом унифицированный стыковочныйоэлемент 8 одного модуля стыкуется состыковочным элементом 16 другогомодуля, а захватное устройство 7 стыкуется с элеменгом стыковки 6 одной из рук. Соединения модулей в раз 5личных последовательностях и количествах позволяют получить различныекомпоновки манипуляторов модульноготипа. На фиг. 6-9 показаны примерыкомпоновки манипуляторов из трех и20четырех модулей, работающих в различных системах координат.Последовательное соединение мопуля 24 прямолинейного вертикального25 ,, перемещения, двух модулей 25 прямолинейного горизонтального перемещенияи однокоораинатного модуля 11 рукипозволяет получить манипулятор с четырьмя...

Номер патента: 759165

Опубликовано: 30.08.1980

Авторы: Герцев, Иофин, Кобзарь, Смирнов, Степанов, Филатов, Хотулев, Яшкин

МПК: B21B 37/74

Метки: выходном, горячей, непрерывного, полосы, прокатки, рольганге, стана, температуры

...образом,На входы вычитающего устройства25 поступают сигналы заданной температуры смотки (Тсм ) с задатчика10 и температуры конца прокатки (Тп )с пирометра б конца прокатки. С выхода устройства 25 на первый вход множи"тельно-делительного устройства 26поступает сигнал разности температурконца прокатки и заданной температу"ры смотки (Ьт=тц "Т , ), На второйвход множительно-делительного устрой"ства 26 с тахогенератора 7 поступаетсигнал 1 пропорциональный скоростипрохождения полосы по отводному рольгангу (Ч), На третий вход множительно"делительного устройства 26 поступает сигнал прбпорциональный толщинеполосы (Ь) с толщиномера 8. В множительно-делительном устр-йстве происходит перемножение .первых двух вели-,чин и деление на третью...

Номер патента: 753761

Опубликовано: 07.08.1980

Авторы: Озорнин, Степанов

МПК: B66B 1/32

Метки: подъемной, предохранительным, торможением, установки

...программного торможенияаппарата управления, входящая н состав блока программ торможения,Имеется также входящая в состанупомянутого блока обмотка 31 рабочего торможения, соединенная с источником питания через резистор 32и замыкающие контакты 7.1 контактора7 тормозного магнита,З 5 Если сигнал на предохранительноеторможение следует от аппарата, контакты которого включены н цепь контактора 1, то по обмотке 15 управления течет ток, величина которого4 О пропорциональная оптимальному замедлению, определяемому местоположением груженого сосуца.Если обесточивается контактор 2,то независимо от местоположения сосудов обмотка 15 подключается контактором 2,3 на полное напряжение.Обмотка 31 выполняет функции раоочего торможения, поэтому в...

Номер патента: 753677

Опубликовано: 07.08.1980

Авторы: Власов, Сафонов, Степанов, Субич, Холмогоров

МПК: B30B 15/00

Метки: кривошипного, пресса, привод

...- расстояние сегментов 3 статора доцентра вращения ротора-маховика 4;6,н - номинальное скольжение электродвигателя.Для выполнения этого соотношения в связи с уменьшением угловой скорости ы маховика 4 необходимо увеличивать расстояние К расположения сегментов дугостатора относительно оси вращения ротора-маховика. Это осуществляется соответствующим образом спрофилированными кулачками 14 и 15, воздействующими на копиры 16 и далее через серьги 19, рычаги 17 и серьги 20 на плоские сегменты 3 статора. При этом линейная скорость ротора-маховика 4 в месте д расположения дугостаторов (К) остаетсяпостоянно равной Ц(1 - 5).Дальнейший участок холостого хода внизпроисходит с увеличением угловой скорости Ю вращения ротора-маховика 4 и связанзф ных с...

Номер патента: 753571

Опубликовано: 07.08.1980

Авторы: Войкин, Волков, Киселев, Попов, Рабинович, Ситников, Степанов

МПК: B23K 25/00

Метки: комбинированными, сварки, электродами, электрошлаковой

...подача небольших порций металла в виде проволоки при выведении усадочной раковинысокращает время ее выведения. На фиг. 1 изображена технологическая схема предлагаемого способа; на фиг, 2 - разрез А-А фиг.1,Электрошлаковую сварку по предлагаемому способу осуществляют следующим образом. В плавильное пространство, образованное свариваемыми кромками профилированной заготовки 1 (фиг. 1 и 2) и формирующими планками кокиля 2, вводят подключенные к одному и тому же источнику неплавящийся электрод 3, который может быть выполнен в виде гребенки из прутков, проволочный 4 и стержневой 5 присадочные электроды. Неплавящийся электрод 3 и стержневой электрод 5 устанавливают с зазором от основания кокиля, а проволочный электрод 4 закорачивают с...

Номер патента: 753512

Опубликовано: 07.08.1980

Авторы: Герцев, Иофин, Кобзарь, Павленко, Смирнов, Степанов, Филатов, Хотулев, Яшкин

МПК: B21B 37/74

Метки: выходном, горячей, непрерывного, полосы, прокатки, рольганге, стана, температуры

...после установки охлаждения перед смоткой 1 датчика 17 импульсов, предназначенного для получения сигнала, пропорционального скорости сматывающего устройства и задающего уотройства 18, из которого в вычислительное устройство 19 поступает сигнал, пропорциональный необходимой температуры смотки; датчика 20 давления в воздушной магистрали и датчика 21 давления в магистрали охлаждения; решающего устройства 22, в котором осуществляется расчет времени подачи сигнала на.открываниеили закрывание вентилей,Решающее устройство 22 состоитиз преобразователя 23 частота-аналог, предназначенного для преобразования ииМпульсногонайряжения с датчиком 14 и 17 импульсов в постоянное напряжение; задатчика 24 длинынеохлаждаемой части полосы, с которого...

Номер патента: 753418

Опубликовано: 07.08.1980

Авторы: Ивко, Степанов

МПК: A23K 1/10

Метки: кормов, приготовления

...посредством патрубков с устройством для отсоса газов. Последнее выполнено в виде соединенных 10 между собой последовательно вакуумных конденсаторов 8 калориферного типа, емкостей 9 для сбора конденсата, скуббера 10 и вакуумного насоса 11. Вдоль корпуса 1 смесителя размещены цилиндрические излучатели 12 волн сверхвысокой частоты, при 1 этом в корпусе выполнены сквозные каналы 13, перекрытые заглушками 14 из проницаемого для названных волн материала. Участки витков шнеков, расположенные в зонах загрузочного окна 2, отверстий 7 и гранул ирую щей головки 6, выполнены металлическими, а остальные их участки выполнены из материала, прони цае мого для волн сверхвысокой частоты. Под гранулирующей головкой 6 размещено устройство для сушки гранул,...

Номер патента: 752566

Опубликовано: 30.07.1980

Авторы: Ларионов, Левашина, Лобадюк, Мамулова, Степанов, Фоломеев

МПК: H01M 12/06

Метки: воздушно-магниевый, элемент

...1 изображен предлагаемый эле 2мент, разрез; на фиг. 2 - анод, вид спереди и сбоку.Воздушно-магниевый элемент состоит из корпуса 1, являющегося положительным токоотводом, две стороны корпуса представляют собой газодиффузионные электроды 2. Перфорированные рифленые магниевые аноды 3 с углом рифленпя 10 - 80, высотой уступа 0,5 - 5 мм и поверхностью рифления 20 - 60% от всей поверхности анода помещены в целлофановый пакет 4, имеющий отверстия для заливки электролита, и прижаты выступами рифления к газодиффузионным электродам. Элемент заполнен электролитом 5 - 10%-ным раствором ХаС и закрыт крышкой-токоотводом 6, имеющей контакт с магниевыми анодами, Для выхода водорода в крышке имеется пробка 7 из пористого фторопласта. Для герметизации...

Номер патента: 752563

Опубликовано: 30.07.1980

Авторы: Беляев, Бирюк, Брызгалов, Емельянов, Смолькова, Степанов, Чернышов, Ягнятинский

МПК: H01M 4/73

Метки: аккумулятора, решетка, свинцового, электрода

...труда н х причем механическая п обеспечивает качестве электродов и аккумулято Зкономический эффе 300 тыс. рублей в год,(45) Дата опубликования Изобретение относится к элческой промышленности и можпользовано при производствеаккумуляторов.Известна решетка для электрода свинцового аккумулятора, состоящая из рамки, внутри которой расположена сетка, причем рамка имеет одинаковое сечение по контуру решетки, и ее толщина равна общей толщине решетки 11,Необоснованно большое сечение рамки приводит к большому расходу свинца.Наиболее близкой по технической сущности и достигаемым результатам является решетка, состоящая из рамки, внутри которой размещена сетка 2. Рамка в некоторых местах имеет выборки, уменьшающие ее поперечное сечение.Недостатком...

Номер патента: 751875

Опубликовано: 30.07.1980

Авторы: Баранова, Кондрахов, Плиско, Степанов, Тарасова

МПК: D21H 5/00

Метки: бумага, микалентная

...сушильную часть, а затем, пройдя увлакнение,наматывается,в дулоны на накате буммашины,20 Добавление в клеевой раствор химического вспомогательного,вещества хитозан способствует стабилизации,крахмального клейстера. В результате этого непроисходит оседания крахмала в клеевой25 ваннераствор иопользуется полностью,что дает большую экономию сырья на выпуск пролукции.Способ изготовления микалентной бумаги предлагаемого состава представлен в30 примерах.П р и м е р 1. Прочесы из хлопкового,волокна изготавливают на Шигонской бумакной фабрике.,В приготовлевный рабочий раствор 6%-ного крахмального клейстера при 72 - 76 С при перемешивании добавляют 5% ный раствор хитозана с содержанием азота 7% и ипнематическойвязкостью 37 сСт из расчета 0,25% к...

Номер патента: 751727

Опубликовано: 30.07.1980

Авторы: Дитятьев, Северинов, Степанов

МПК: B65G 25/00

Метки: линейных, перемещений, шаговых

...1 схематически изображено устройство для шаговых линейных перемещений;,на фиг, 2 - считыватель шага; на фиг. 3 - линейщика-задатчик,шага.Устройство для щаговых линейных перемещений содержит неподвижную раму 1, направляющие 2, каретку 3, ходовой винт 4, привод 5, На каретке 3 закреплена линей,ка-задатчик б шага, выполненная з вид гребенки с равномерно располаженнымп для считывания шага щелями 7 и зубьями 8, два крайних зуба 9 и 10 которой удлин ны пио сравнению с остальными. На раме 1 закреплен считыватель шага 1, корпус 12 которого содержит два фотоэлемента 13 и 14, равномерно удаленных от,источника света 15 и образующих с ним Острый угол я, лежащий в ллоскостиперпендикулярной,направленню перемещения каретки 3. Между источником авета...

Номер патента: 751721

Опубликовано: 30.07.1980

Авторы: Карнаков, Садов, Степанов

МПК: B65G 1/02

Метки: грузов, поддонах, склад, хранения, штучных

...в прорезь, В пластинах установлена ось 13 рычага. Одинконец рычага имеет зубчатый сектор 14,30 находящийся в зацеплении с зубьями рей 751721ки 12, выполненной на штоке фиксатора. Другой конец рычага (обращенный в сторону крана-штабелера) снабжен роликом 15, ось которого перпендикулярна рычагу. Фиксатор нагружен кверху с помощью сжатой пружины 16, надетой на выступающую из крепежного элемента часть ножки. Крючок фиксатора имеет выемку под ребро жесткости 17 поддона 5. Выемка образована вертикальными стенками 18, воспринпмающцми горизонтальные усилия. Дно выемки при свободном положении фиксатора находится на уровне опорной плоскости стеллажа или несколько выше этого уровня. Каждая ячейка снабжена двумя фиксаторами.Кран-штабелер 19...

Номер патента: 751446

Опубликовано: 30.07.1980

Авторы: Бахиров, Степанов, Фирсов, Шабельский

МПК: B05C 3/09

Метки: нанесения, покрытий

...18, расположенных симметрично вдоль оси, жесткосоединен с корпусом 19 клапана, нижнимконцом которого закрывается сливное отверстие 3, а вверху снабжен окнами 20,расположенными на уровне зеркала жидкости в ванне.Шток поршня 15 выполнен с каналами21, сообщающимися с подпоршневой и надпоршневой полостями цилиндра 1 б и служащими для дистанционного управленияработой клапана в ручном или автоматическом режиме.Устройство для нанесения покрытий работает в следующей последовательности.1. При нанесении изоляционного покрытия. В исходном положении сливное отверстие 3 перекрыто корпусом 19 клапана, накрышке 8 ванны 1 укреплен ротор электромашины при помощи державки 11 так, чтоколлектор защищен от воздействия пароврастворителей, а ванна заполнена...
