Степанов

Номер патента: 1289964

Опубликовано: 15.02.1987

Авторы: Генералов, Кравидз, Крылов, Степанов, Танклевский, Уткин

МПК: E02F 3/64

Метки: ковш, скрепера

...с гидроцилиндром 5 перемещения и переднюю заслонку 6с гидроцилиндром 7 поворота. На боковыхстенках 2 смонтированы упоры 8, контактирующие с заслонкой 6 в опущенном положении, с образованием загрузочного окна 9,С внешней стороны корпуса ковша 2 шарнирно установлены открылки 10 с гидроцилиндрами 11 поворота на угол 120 в 15.При этом длина открылок равна половинеширины ковша, а высота - не меньше высоты загрузочного окна 9. Открылки выполнены с режущими кромками,Ковш работает следующим образом,В начале цикла загрузки гидроцилиндры 11 втягивают штоки, раскрывая открыл.ки 10 на угол 45 - 60 относительно направления перемещения.30При движении скрепер а заглубляютковш 2 и открылки 10. Срезаемый грунтчастично поступает в ковш, частично...

Номер патента: 1288839

Опубликовано: 07.02.1987

Автор: Степанов

МПК: H02M 1/08

Метки: преобразователя, тиристорами

...на катоде тиристора 1 конденсатор 12 заряжается по цепи: диод 13, регулятор 4 и нагрузка 3, В отрицательный полупериод на катоде тиристора 1 конденсатор 12 перезаряжается через резисторы 10 и 8, диод 9 и нагрузку 3, Вспомогательный тиристор 6 открывается, как только напряжение на конденсаторе 12 становится достаточным для его отпирания.Включившись, тиристор 6 через диод 9 и ограничительный резистор 8 подает ток управления на тиристор , который, открываясь, пропускает;ток через нагрузку 3. Регулятором 4 устанавливается угол включения тиристоров, При малой величине сопротивления регулятора 4 конденсаторы 12 не успевают перезарядиться до отпиракщего потенциала и тиристоры 6 каждого канала 5, а значит и тиристоры 1, заперты (ток в...

Номер патента: 1288704

Опубликовано: 07.02.1987

Авторы: Михнов, Петров, Степанов, Шаляпин

МПК: G06F 13/00

Метки: арифметических, группой, процессора, процессоров, сопряжения, центрального

...питания на устройствопроизводится сброс (обнуление) счетчиков 68, 69 и триггера 73. Послекаждого обращения (записи или чтении) вначале происходит обращениек РОН 63 по старому адресу, а затемнаращивание адреса на единицу (элементы 65 и бб задержки имеют задержку на время выборки содержимого одного регистра), После адресации кпоследнему регистру происходит сброссоответствующего счетчика в нуль.На выходе элемента 72 сравненияединичный сигнал устанавливается вдвух случаях, когда очередь функцийпуста и когда очередь переполнена,В первом случае исчезает сигнал навыходе четвертого элемента И 74 (соответственно и на входе БУ 14), наединичном входе триггер 101 (фиг. 10),после чего происходит останов БУ 14,Во втором случае этот сигнал с...

Номер патента: 1288461

Опубликовано: 07.02.1987

Авторы: Бородин, Степанов, Чернов

МПК: F25B 9/00

Метки: газовая, криогенная

...вал 2 с кривошипно-шатун ным механизмом привода компрессорного 3 и вытеснительного 4 поршня, расположенных под углом менее 90(например, 60-80) в плоскости, перпендикулярной оси коленчатого вала. 15 Уравновешивающий механизм компрессорного 3 и вытеснительного 4 поршней выполнен в виде поршней 5 и 6, расположенных под углом 90соответственно к компрессорному и вытесни- тельному поршням в одной плоскости с ними, Полости цилиндров уравновешивающих поршней 5 и 6 соединены через обратные клапаны 7 и 8 с адсорберами 9 и 10.Машина работает следующим образом.С помощью коленчатого вала 2 с кривошипно-шатунным механизмом поршни 3 - 6 приводятся в движение, При этом движение компрессорного 3 и вытеснительного 4 поршней позволяет реализовать цикл...

Номер патента: 1288442

Опубликовано: 07.02.1987

Авторы: Борисов, Курдюков, Розенгауз, Степанов

МПК: F23D 11/34

Метки: форсунка

...изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к устройствам для распыливания жидкостей,в том числе тяжелых топлив, и может быть использовано в энергетической, химической, металлургическойи других отраслях промьппленности.Целью изобретения является расширение диапазона регулирования параметров факела и улучшение качества смесеобразования,На чертеже изображена форсунка,продольный разрез,Форсунка содержит топливоподводящий корпус 1 с центральной трубой2 для подачи распылителя и выходнойнасадок 3 с диффузорным соплом 4,сообщенным посредством радиальныхканалов 5 с полостью корпуса 1, иотражатель 6, размещенный напротивцентральной...

Номер патента: 1288416

Опубликовано: 07.02.1987

Авторы: Антонова, Ефашкин, Ивашов, Мельников, Некрасов, Степанов, Степанчиков

МПК: F16H 57/04

Метки: волновая, герметичная, зубчатая, передача

...- удаление продуктов износа из зацепления,На чертеже показана герметичавволновая зубчатая передача, продольный разрез,Передача соде)жт 1 т корпусу жссткое колесо 2, герметичное гибкое ко- Опесо 3 и генератор нолцразметченньтйвнутри гибкого колеса 3 (тте показа),У обоих торцов венца гибкого колеса3 на его наружной понерхносттт гослезакреплены уловители н виде злектретной ст и магнитной 5 пленок Ближайшие электретные уловители 4 имеют ца свободной наружной поверхности разноименные заряды, а магнитные 2 О уловители 5 - осевое, вдоль гибкого колеса, намагничивание, у каждого из торцов жесткого колеса 2 установлено по одному электретному б и одному магнитному 7 кольцевому уловителю, Электретньте уловители б имеют ця свободной внутренней...

Номер патента: 1288376

Опубликовано: 07.02.1987

Авторы: Абдулзаде, Джанмамедов, Иззатдуст, Кулиев, Степанов

МПК: F04F 5/02

Метки: многосопловой, эжектор

...сред.На чертеже представлен многосонловой эжектор, продольный разрез.Многосопловой эжектор содержиткорпус 1 с установленными в нем активными соплами 2, соосно каждомуиз которых расположена камера 3 смешения и диффузор 4, и камеры 3 смешения, и диффузор 4 расположены подострым углом с 6 к оси корпуса 1 походу потока, причем входное сечениекаждой камеры 3 смешения смещеноотносительно выходного сечения диффузора 4 .в окружном направлении,Камеры 3 смешения с диффузорами 4установлены в корпусе 1 с возможностью вращения вокруг его оси,Эжектор дополнительно содержит два полувенца 5 и 6, взаимодействующих между собой пьезоэлементов 7 и 8, причем полувенец 5 установлен на выходе диффузоров 4 с возможностью совместного с ними вращения и...

Номер патента: 1288332

Опубликовано: 07.02.1987

Авторы: Буданов, Степанов

МПК: F02M 9/08

Метки: внутреннего, двигателя, дроссельное, карбюратора, сгорания

...ушка и штифта, в последнем случае пружина 4 может одновременно являться возвратной пружиной педали акселератора), Во вспомогательном канале 3 внутри пружиныустановлены неподвижный 7 и подвижный 8 вытеснители, которые связанысоответственно с опорной тарелкой 5и выходным толкателем 6, Вытеснители 7 и 8 имеют обращенные друг кдругу профилированные вершины (фиг,2),между которыми образуется проходноесечение для проточного канала 2.Дроссельное устройство работаетследующим образом,На малых оборотах холостого хода двигателя приводное устройствочерез выходной толкатель 6 сжимаетпроволочную пружину 4 так, что между ее витками устанавливается такой32 2зазор, который обеспечивает дросселирование потока в проточном канале 2, необходимое для работы...

Номер патента: 1288288

Опубликовано: 07.02.1987

Автор: Степанов

МПК: E21B 47/00, E21B 47/01

Метки: контактное, скважинное

...кольцами 11, предотвращающими проникновение жидкого диэлектрика из приконтактной области, по внутренней поверхности цилиндра 5 и цилиндрической поверхности штыря 9, на высоту В ь определяемую объемом жидкого диэлектрика, вытесненным наконечником 10 и частью штыря, находящейся ниже внутреннего кольца поршня 7.В устройстве обеспечено условие, при котором между параметрами деталей, определяющими их продольные размеры, и высотой Ь соблюдено неравенство Н)1+1+И . Если Н меньше указанной суммы, поршень 7 еще до стыковки штыря с контактным гнездом упрется в крышку цилиндра 5, и штырь может зависнуть на внутреннем уплотнительном кольце поршня 7 в результате появления выталкивающей силы, большей веса штыря и кабеля и образованной за счет...

Номер патента: 1288243

Опубликовано: 07.02.1987

Авторы: Горбунова, Дмитриев, Степанов, Стрижаков

МПК: E01D 19/04

Метки: моста, опорная, часть

...равно высоте Фланцев 8 цилиндрическогошарнира 7. го соединения между фланцами 8 и накидными гайками, навинчиваемыми нафланцы с натяжением Полости балансиров 1 и 2 заполнены дешевым, но прочным материалом, например бетоном, а гребни 3 своими ,наклонными гранямижестко присоединены, например приклеены, к наклонным 43 2граням соответствующих пазов 4 фундамента 5 и пролетного строения 6.Опорная часть воспринимает прижимающие и отрывающие усилия в виде опорных реакций от ферм, балок, арок,рам.и тому подобных конструкций. Сжимающее усилие от пролетного строенияб передается к верхнему балансиру 1за счет плотного касания наклонных граней гребней 3 и пазов 4, Затем сжимающее усилие с верхнего балансирапередается на нижний балансир 2 через...

Номер патента: 1288048

Опубликовано: 07.02.1987

Авторы: Калабин, Овакимов, Степанов, Тимофеев, Шебанов

МПК: B25J 15/00

Метки: захватное

...3 образуют шарнирный параллелограмм.К фланцу 2 прикреплена неподвижнаяполумуфта 20 на торце которой имеются мелкие зубцы 21. На приводном валу 4 установлена подвижная полумуфта 22 со шпонкой23, вместо шпонки можно выполнить шлицевое или какое-либо другое соединение, позволяющее продольное перемещение полумуфты с мелкими зубцами на торце 24. Палец 25, являющийся толкателем, закрепленна приводном валу 4 и входит в паз со скосом, являюьцимся профилем кулачка подвижной полумуфты 22. Пружина 26, насажен Оная на приводной вал 4, одним концом упирается в неподвижный фланец 2, а другим -в подвижную полумуфту 22,На шпонке 27, укрепленной в приводном валу 4, подвижно установлен корпус 28.Пружина 29, насаженная на приводной вал 454, одним концом...

Номер патента: 1287119

Опубликовано: 30.01.1987

Авторы: Бороденко, Зотов, Пироженко, Степанов

МПК: G06F 11/14

Метки: выборки, контролируемых, параметров

...не выполнится нераГП лвенство 1- д, С, С; В этом: :случае на выходе блока 14 появляется 15 потенциал логической "1", которыйподается на вторые входы элементов17 - 17 , В соответствии с логикойработы блока 15 потенциал логическойприсутствует только на его а-мвыходе, так как последним срабатывает компаратор 7 . На выходе элемента 17 присутствует потенциал логической "1", который инвертируетсяэлементом 18 в ноль й поступает навторой вход элемента .16 запрещаясвечение ш-ого светодиода. Потенциал логической "1" с выхода блока14 подается также на управляющийвход генератора линейно изменяющегосянапряжения 8, прекращая дальнейшееуменьшение напряжения на его выходе.На блоке индикации 19 светятсяшсветодиодов, отображая параметры, входящие в...

Номер патента: 833139

Опубликовано: 30.01.1987

Авторы: Овчаров, Романовский, Степанов

МПК: H05H 7/00

Метки: замедляющая, спиральная

...диэлектрического цилиндра, что может привести к пробою диэлектрика и выходу из строя ускорителя.Описанное явление снижает надежность и срок службы известной спиральной замедляющей системы ускорителя.Целью изобретения является повышение ресурса и надежности. Указанная цель достигается тем, что в известной спиральной замедляющей системе, содержащей наружный проводник, выполненный в виде полого цилиндра, внутренний спиральный проводник, снабженный отводами, размещенный внутри наружного проводника коаксиально с ним, отделенный от наружного проводника полым диэлектрическим цилиндром и вакуумированным промежутком, расположенным междудиэлектрическим цилиндром и наружным проводником, введены трубчатые металлические экраны, которые...

Номер патента: 1286971

Опубликовано: 30.01.1987

Авторы: Попов, Степанов, Шапошникова

МПК: G01N 21/78

Метки: анилина, воздухе, паров

...определяют по предварительно построенному графику зависимости оптическойплотности от концентрации.При применении предлагаемого способа чувствительность определенияакилина значительно повьппается (см. 40табл. 1),Предлагаемый способ Как видно из результатов, приве" денных в табл. 1, нижний предел оп-, ределения анилина по предлагаемому способу более чем в 16 раз меньше, чем у известного способа (О,05 мкг/ /мл вместо 0,82 мкг/мл), Кроме того, при анилине по известному способу применяется больший объем индикатор" ного раствора 25 мл, а в данном 10 мл, что требует большего количества анилина для создания нужной концентрации в анализируемом растворе и, соответственно, приводит к необходимости применять большие обьемы анализируемого возду -ха....

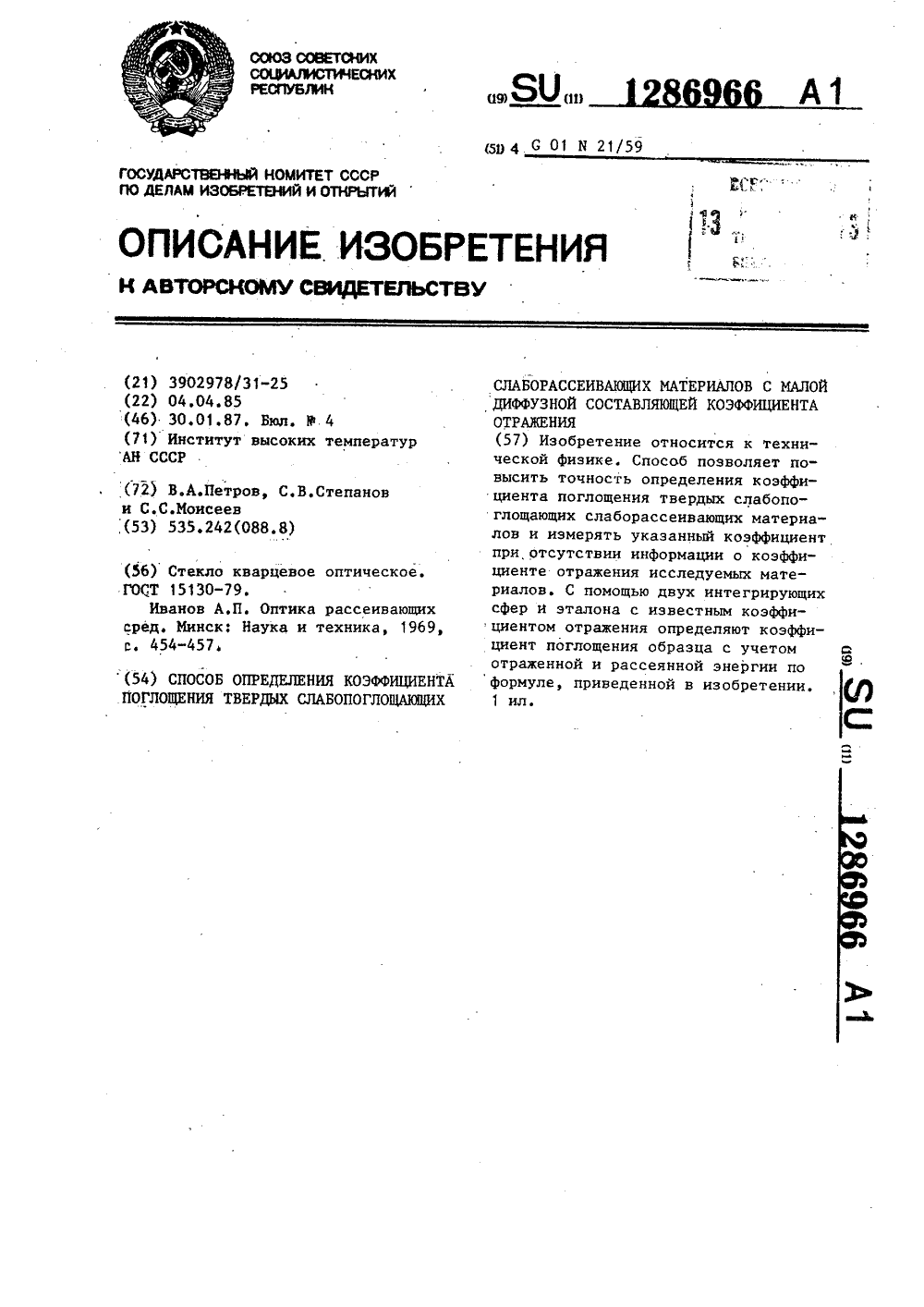

Номер патента: 1286966

Опубликовано: 30.01.1987

Авторы: Моисеев, Петров, Степанов

МПК: G01N 21/59

Метки: диффузной, коэффициента, малой, отражения, поглощения, слабопоглощающих, слаборассеивающих, составляющей, твердых

...сферы5, с приемником 12 излучения служит 35для определения пропускательной способности образца. Узкополосный усилитель 13 и цифровой прибор 14 служат для измерения и регистрации сигналов с приемников 8 и 12.40Способ осуществляют следующим образом,Через входное отверстие первой интегрирующей сферы 5 на установлен ный в ее центре эталон 7 с коэффициентом отражения К , направляют излучение так, чтобы отраженный луч попадал на стенку сферы; Измеряют сигнал А 4, пропорпиональный энергии, отраженной от эталона. Эталон выводят из зоны действия луча. На место эталона под малым углом к лучу вводят образец 6 так, чтобы зеркально отраженное излучение попадало на стен 55 ку сферы. Измеряют сигнал А, пропорциональный освещенности в первой сфере...

Номер патента: 1286889

Опубликовано: 30.01.1987

Авторы: Власов, Евсеев, Нагаев, Сигаев, Степанов, Травин, Чувашев

МПК: F27B 7/28

Метки: вращающейся, монтажа, печи, футеровки

...наносят на бОковую поверхность кирпичей на величину 0,5 - 0,7 высоты шва, а полное заполнение швов и наращивание защитного слоя осуществляют при непрерывной подаче связки во вращающуюся печь,Лример. Огнеупорные кирпичи в кольцевой кладке предварительно закрепляют раствором на основе алюмохромофосфатной связки на 0,5 - 0,7 высоты шва, считая от основания кирпича (т.е. высота шва равна высоте кирпича).При таком закреплении раствор легче наносить на поверхность кирпичей, он не течет из швов и, кроме того, быстрее схватывается (окончательное увеличение прочности кладки происходит после термообработки), В результате обеспечивается возможность быстрого формирования кольцевой кладки. После фиксации кольцевой кладки в печь подают...

Номер патента: 1286782

Опубликовано: 30.01.1987

Авторы: Волков, Дубовский, Лютенко, Николаев, Попов, Потапенко, Потапов, Степанов

МПК: E21D 23/00

Метки: защиты, лавы, пространства, рабочего

...1 в разные периоды работ в лаве; на ,фиг.4 - разрез А-А на фиг.1, с размещением секций крепи 2, выемочной машины 3, гибкого ограждения 1, прижимающих башмаков 4 с гидроцилиндрами 5; на фиг, 5 - схема натяжения ограждения 1 с помощью тягового устройства 6 к забою 7 и упорного устройства 8.Способ осуществляется следующим образом.1 Для удержания забоя 7 от обрушения вдоль него размещают сплошную полосу гибкого ограждения 1. Полосу гибкого ограждения 1 удерживают на определенной высоте с помощью гибких связей (цепей) 9, которые связывают гибкое ограждение 1 с секциями механизированной крепи 2. В районе расположения выемочной машины 3, гибкое ограждение 1 пропускают между вертикальными направляющими роликами 10 и удерживают...

Номер патента: 1286753

Опубликовано: 30.01.1987

Автор: Степанов

МПК: E21B 47/00, E21B 47/02, E21B 47/12 ...

Метки: контактное, скважинное

...работает следующим об,разом.гПо окончании сборки и спуска колонны бурильных труб 1 О в скважину, ствол 11 которой имеет искривленный участок, внутри колонны, получившей изгиб на указанном участке скважины (фиг. 2 и 3), на кабеле 9 спускается контактный штырь 6, состоящий из двух половин 7 и 8. Дойдя до изог3 7нутого участка колоний бурильныхтруб 10, штырь, в отличие от прежне-,го его исполнения в виде цельнойконструкции, когда он застревал наданном участке колонны и не проходил ниже к гнезду 3 (фиг, 2), реализуя возможность шарнирного изгибав необходимом направлении в местесоединения его половин 7 и 8, свободно проходит отмеченный участок колонны бурильных труб 1 О (фиг. 3).Опускаясь дальше к забою, он попадает в направляющее...

Номер патента: 1286673

Опубликовано: 30.01.1987

Авторы: Карих, Степанов

МПК: E01C 19/15

Метки: бункер, щебнераспределителя

...под тупым уг лом друг к другу и соединенные посредством ступицы 11, которая на половине длины имеет расположенные в направлении лопастей 10 пазы 12 и проточку 13 - на второй по-ф .лозине, образующей вокруг оси7 зазор, который по величине больше высоты стопора 8. Каждый стопор 8 выполнен в виде шпонки с обращенным в сторону пазов 12 ступицы 11 заост ренным в плане концом, Наклон перегородки 2 осуществляют при помощи механизма, состоящего из винта 14 и рукояти 15. В верхней части перегородки 2 на оси 16 закреплена с воз-ф можностью поворота крышка 17 с противовесом 18. ки 21 с рукоятью 22. В противоположной стенке 19 выполнено квадратное отверстие для Фиксирования конца оси 7. На выходящих за пределы бункера концах осей шнеков 3...

Номер патента: 1286375

Опубликовано: 30.01.1987

Авторы: Садовников, Сиваков, Скворцов, Степанов

МПК: B23K 20/26

Метки: давлением, металлов, подогревом

...от проворачивания шпонкой 14, датчик давления 8 25 установлен между прижимным винтом 6 и пуансоном 2 и соединен с электронагревателем 4 и электроприводом клапана 10. Теплоизоляторы 12 прикреплены к рабочим торцам пуансонов.Устройство работает следующим образом.Свариваемые детали 15 устанавливают между теплоизоляторами 12 пуансонов 2 и 3 и поджимают их с целью фиксации деталей, перемешая пуансон 2 винтом 6 и пружиной 11. Вращение пуансона предотвращается шпонкой 14. После фиксации деталей между датчиком давления 8 и прижимным винтом 6 обеспечивают зазор, выбираемый в процессе разогрева деталей. Затем в камере 1 создают вакуум, свариваемые детали 15 нагревают до температуры сварки и поджимают их определенным усилием,...

Номер патента: 1286191

Опубликовано: 30.01.1987

Авторы: Садыков, Степанов

МПК: A61C 13/265

Метки: подвижного, протеза, соединения, частей

...на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - устройство, вид сверху; на фиг, 4 - разрез Б - Б на фиг. 3; на фиг. 5 - устройство, при смещении частей протеза (направление движения показаны стрелками) и возможные положения рамки с трубками, вертикальный разрез.Устройсттво для подвижного соединения частей протеза содержит металлическую прямоугольную рамку 1 с элементами фиксации в базисе, выполненными в виде трубок 2 и 3 прямоугольного сечения, охватывающих параллельные участки 4 и 5 рамки 1. Трубки имеют в сечении прямоугольную форму. Участки 4 и 5 рамки 1 размещены внутри трубок 2 и 3 с возможностью вертикального перемещения,Устройство для подвижного соединения частей протеза устанавливается в базис протеза таким образом, чтобы...

Номер патента: 1285588

Опубликовано: 23.01.1987

Авторы: Валек, Степанов

МПК: H03K 17/945

Метки: сенсорное

...1тлеющего разряда, второй резистор 8,соединенный с анодом выпрямительногодиода 9, катод которого соединен свторым конденсатором 10 и нуленоин 5шиной 11,Устройство работает следующим образом.При замыкании пальцем операторапервой 4 и второй 5 пластин разрезной сенсорной площадки 3 в устройство вносится собственная емкость оператора относительно нулевой шины 11и через сопротивление К кожи паль 25ца и второй конденсатор 10 сетка тиратрона 1 тлеющего разряда соединяется снулевой шиной 11. Таким образом,к емкости человека С добавляетсяемкость второго конденсатора 10 Сю,30Образуется цепь переменного тока:фазная шина 7 - входная емкость тиратрона 1 (емкость промежутка анодсетка) - параллельно включенные емкость человека С и емкость...

Номер патента: 1285427

Опубликовано: 23.01.1987

Авторы: Новогранов, Степанов

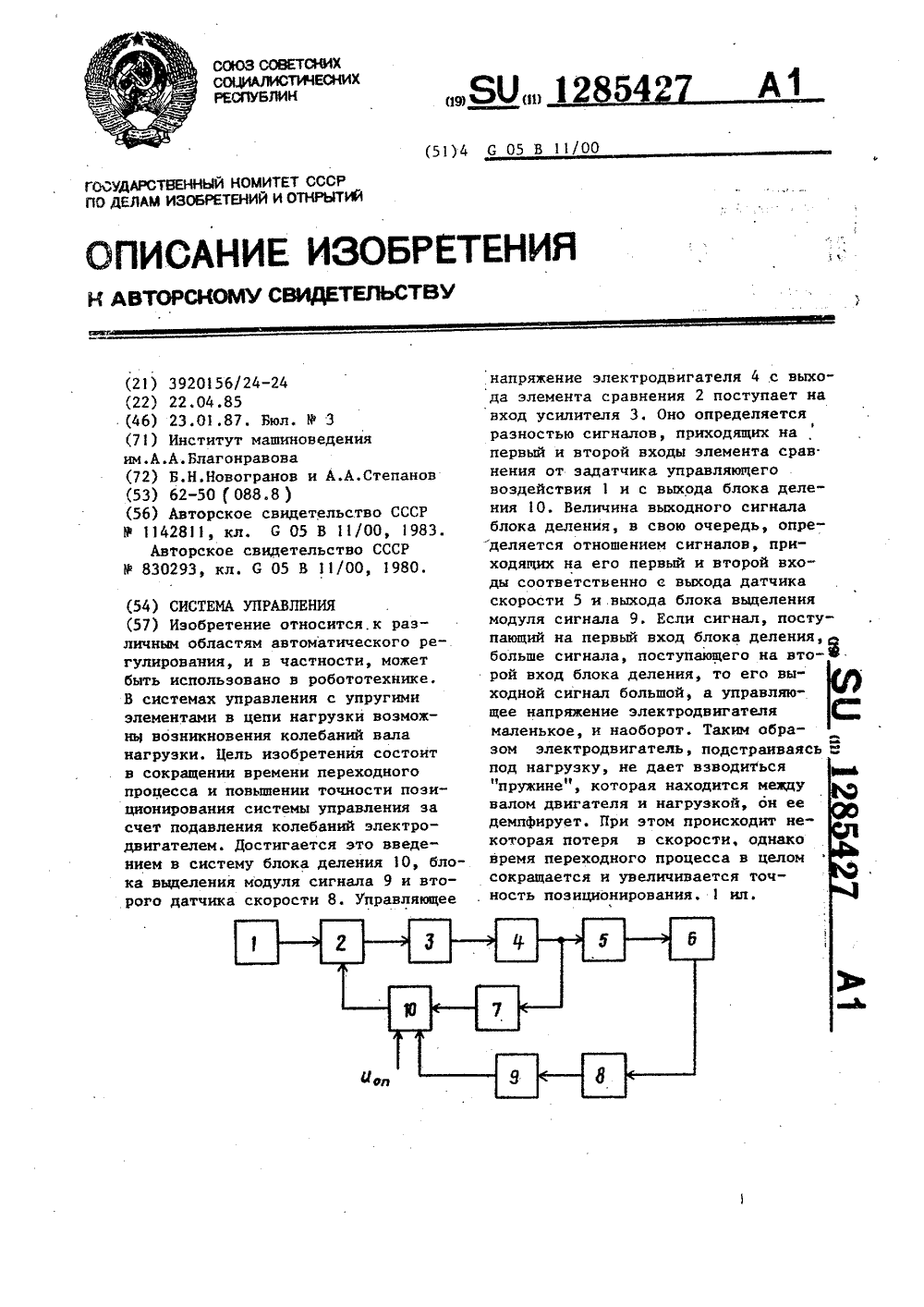

МПК: G05B 11/00

...Цель изобретения - сокращениевремени переходного процесса н повышение точности позиционирования системы.На чертеже приведена блок-схема Опредлагаемой системы управления.Система содержит задатчик 1 управляющего воздействия, элемент 2 сравнения по скорости, усилительэлектродвигатель 4, редуктор 5, объет 6 регулирования, первый датчик 7скорости, второй датчик 8 скорости,блок 9 выделения модуля сигнала иблок 10 деления.При проектировании системы принято,что редуктор абсолютно жесткий, авал двигателя связан с нагрузкойчерез "пружину", жесткость которойсоответствует жесткости реальногоредуктора,25Система работает следуизцим образом,Задатчик 1 управляющего воздействия вырабатывает управляющий сигналР, который поступает на первый...

Номер патента: 1285417

Опубликовано: 23.01.1987

Авторы: Ашанин, Еремина, Мовчан, Степанов

МПК: G01R 33/16

Метки: восприимчивости, магнитной

...конца чувствительного элемента,схему 5 для измерения резонанснойчастоты колебаний и нить 6 подвесаобразца.Устройство работает следующимобразом,От схемы 5 для измерения резонансной частоты на ленточную струну 2 поступает переменный ток, который заставляет колебаться в поле постоянного магнйта 1 участок Ьс струны между инерциальными элементами 3. В результате этих колебаний на струне индуцируется переменное напряжение,,достигающее максимального значенияпри резонансе. Резонансная частота,которая регистрируется схемой 5, зависит от натяжения и параметров стру 45ны и выражается соотношением1 РЕ5 ф2 вс где 1 - длина участка Ъс струныВсмежду инерциальными элементами;Р - вес образца;Я - площадь сечения;- плотность материала струныеОбразец,...

Номер патента: 1285345

Опубликовано: 23.01.1987

Авторы: Донских, Смирнов, Степанов

МПК: G01N 3/32

Метки: испытания, образцов, растяжении, сжатии, усталость

...через подшипник связан с грузом 10, Счетчик 11 25 циклов соединен упругим валом со шкивом клиноременной передачи 4.Механизм 7 нагружения содержит приводной диск 12 с закрепленными 30 на нем приводным валом 13 и жесткой связью 14, прикрепленной к нагружающему диску 8, к которому по контуру прикреплена соосная ему диафрагма 15. Образцы 16 закреплены в захватах (не показаны), которые равномерно расположены по окружности приводного 12 и нагружающего 8 дисков.Машина работает следующим образом.При включении электродвигателя 2 40 вращение через редуктор 3 и клиноременную передачу 4 передается на механизм 5 изменения скорости вращения и далее с изменяемой по определенному закону в течение оборота скоростью через муфту 6 на приводной вал 13...

Номер патента: 1285258

Опубликовано: 23.01.1987

Авторы: Абдулзаде, Джанмамедов, Кулиев, Степанов

МПК: F16L 55/02

Метки: гидравлического, компенсатор, пневмопоршневой, удара

...2 которого разделена поршнем 3 на воздушную 4 и жидкостную 5камеры. Воздушная камера 4 частично заполнена над поршнем 3 двумя различнымижидкостями, образующими два слоя 6 и 7.Жидкость в слое 7, примыкающем к поршню 3, имеет большую плотность и меньшуювязкость, чем жидкость в слое 6.В воздушную камеру 4 через линию подачи 8 закачивается воздух до заданногокомпенсирующего давления. Жидкостная камера 5 при помощи переходника 9 соединяется с гидромагистралью 10. Ограничители 11и 12 исключают выход поршня 3 при егодвижении за пределы внутренней полости 2.Гидромагистраль 10 может быть, например,линией подачи бурового раствора при помощи насосов скважин (не показаны).Устройство работает следующим образом.Собранный компенсатор монтируется...

Номер патента: 1285233

Опубликовано: 23.01.1987

Авторы: Авдеев, Воронина, Кочетов, Степанов

МПК: F16F 15/03

Метки: виброизолятор, инерционный

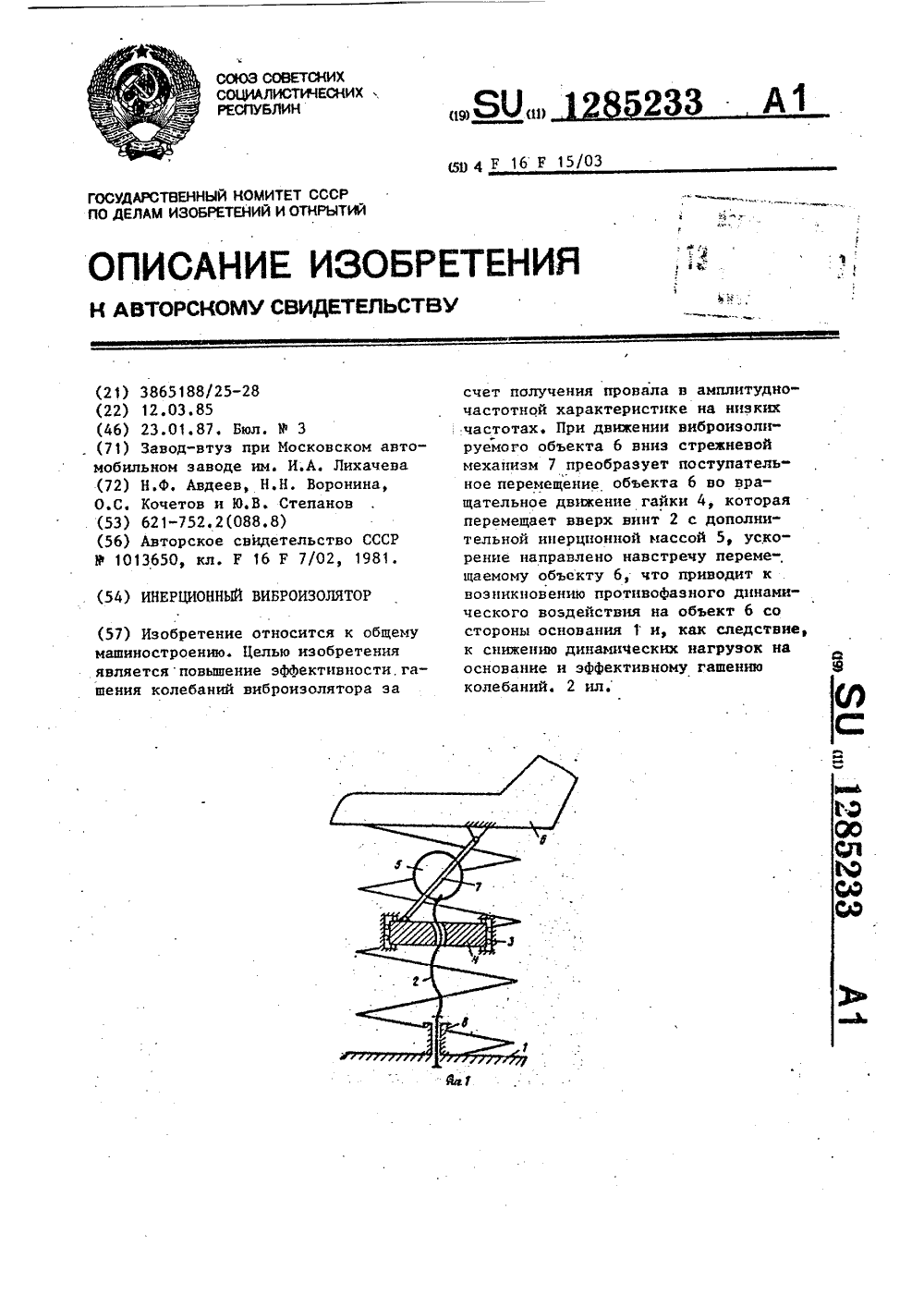

...комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб. д.Заказ 7 4 5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к общемумашиностроению, а именно к средствамзащиты от вибраций стационарного оборудования, транспортных средств ичеловека-оператора. 5Цель изобретения - повышение эффективности гашения колебаний за счетполучения провала в амлитудно-частотной характеристике на низких частотах.10На фиг. 1 приведена схема виброизолятора, на фиг. 2 в . то же, видсверху,Виброиэолятор содержит связанныйс основанием 1 винтом 2 корпус 3 исопряженную с винтом 2 гайку 4 дополнительную инерционную массу 5,установленную на свободном концевинта 2, и связывающий виброиэолируемый...

Номер патента: 1285208

Опубликовано: 23.01.1987

Авторы: Абдулзаде, Джанмамедов, Иззатдуст, Мурадов, Степанов

МПК: F04F 1/00

Метки: газлифт

...применения путем уменьшения выделения солей из жидкости,На чертеже изображен газлифт, Газлиф содержит подъемную трубу 1, воздуховод 2 с подводящим соплом 3 и цилиндрический элемент 4 с диффузорным каналом 5, соосно установленный в подьемной трубе 1 за соплом 3, причем цилиндрический элемент 4 установлен с зазором 6 относительно подъемной трубы 1, газлифт снабжен свободно расположенными и чередующимися магнитными кольцами 7 и 8 меньшего и большего диаметра, обращенными одноименными полюсами друг к другу.Газлифт работает следующим образом.Устройство опускается в фильтовую зону скважины и при помощи пакера закрепляется в стволе скважины. С поверхности по воздуховоду 2 подается рабочий газ под давлением, Выходя из сопла 3, поток газа...

Номер патента: 1285085

Опубликовано: 23.01.1987

Автор: Степанов

МПК: D03D 47/12, D03D 47/27

Метки: привод, рапиры, станка, ткацкого

...металлоемкости, направляющие выполнены из единой упругой антифрикционной ленты, установленной посредством 30 опорных пальцев. Привод работает следующим образом.Движение от вала привода поступает на кривошип 1 и передается на Составитель Н,фуражкинРедактор Н.Бобкова Техред Л,Олейник Корректор И.Муска Заказ 7612/31 Тираж 425 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная, 41285085 2Изобретение относится к текстиль- шатун 2, который сообщает движениеному машиностроению и является усо- полэуну 3 рапиры, а полэун 4 движетвершенствованием привода рапиры ткац- ся при этом пассивно, не...

Номер патента: 1283944

Опубликовано: 15.01.1987

Авторы: Михайлов, Павлов, Степанов

МПК: H03D 1/06

Метки: амплитудный, детектор, линейный

...в открывающей его полярности.Режим по постоянному току транзистора 3 определяется резистором 5 ирезистором фильтра 2 нижних частот.Для малых сигналов вольтамперная характеристика (ВАХ) транзистора, работающего в режиме детектирования можетбыть записанааи,=д егде Б - напряжение на базе транзис 40тора;- начальный шток транзистора;а - коэффициент пропорциональнос.ти.Передаточ:ная характеристика каска 45да с общим коллектором в рабочей точке может быть .аппроксимирована кривой Ц =ьПьхт,к. транзис.тор 3 взят противополож 50ной проводимости, ВАХ этойпары можно записатьа/Ьд(/ЬлО м) Гсд,тя,о =о где , с - коэффициенты лропсрциональности;напряжение входного сигнала,Это приводит к линеаризации ВАХпары включенных транзисторов 1 и 3для малых сигналов...
