Номер патента: 683579

Опубликовано: 07.11.1980

Авторы: Камшилин, Петров, Степанов

МПК: G03H 1/18

Метки: голограмм, записи, серии, считывания

...случае, если кристалл имеет электрооптический коэффициент, приводящий к повороту индикатриссы показателя преломления при приложении к кристаллу электри ческого поля, то запись голограммы проводят в соосных лучах, В этом случае для разрешения по критерию Релея двух соседних голограмм к кристаллу необходимо приложить напряжениеЬУ=4 пзг З 1 П т где 7/цз - полуволновое напряжение кристалла, В;д - размер кристалла в направлении вектора напряженности электрического поля, мм;1. - средний размер голограммы внаправлении биссектрисы угла, 45 образуемого записывающимилучами, мм.П р и м е р 1. Голографическая запись исчитывание серии голограмм в фоторефрактивном электрооптическом кристалле 50 1.1 ХЬОз . Ре.Запись проводится во встречных...

Номер патента: 775656

Опубликовано: 30.10.1980

Авторы: Ващенко, Степанов

МПК: G01H 1/04, G01L 1/22, G01N 3/30 ...

Метки: динамометр, испытаний, растяжение

...5 испытуемого образца 6, вторая головка 7 которого закреплена в наковальне 8.Необходимое количество окон определяют из условия, при котором обеспечивается допустимая частота ) поперечных колебаний упругого элемента динамометра, период которых должен быть как минимум на порядок меньше длительности испытания 1 и и т, е.7 (2)испПри выполнении этого условия возможно усреднение поперечных колебаний на регистрируемой осциллограмме усилие-время и регистрация измеряемого усилия, действующего в образце при высокоскоростных испытаниях с большой точностью. Окна должны быть максимально приближены к концу упругого элемента динамометра, соединяемому с образцом и отстоять от него на расстоянии, не превышающем величины, необходимой для резьбового...

Номер патента: 775540

Опубликовано: 30.10.1980

Авторы: Василинина, Кидяшев, Потапов, Рябиков, Степанов, Стребков

МПК: F24J 3/02

Метки: модуль, солнечный, фотоэлектрический

...в виде световода,Солнечный фотоэлектрический модульсодержит концентрирующую систему, состоящую из концентратора 1 и контстотражателя 2, фотопреобразователь 3,расположенный в камере 4 охлажденияс теплоносителем 5, Фотопреобразователь 3 и теплоноситель 5 расположены в нижней части камеры охлаждения. Концентратором 1 служит однаиз стенок камеры 4 охлаждения, накоторую нанесено светоотражающее покрытие, а контротражатель 2 можетбыть выполнен плоским, вогнутым илив виде световода. Для прохождениясолнечных лучей в концентраторе 1выполнено окно б, к которому направлена рабочая поверхность фотопреоб,разователя 3Камера 4 охлаждениявыполнена прозрачной н герметичной. фотопреобразователь имеет гермовыводы 7 для подключения к нагрузке 8,Солнечный...

Номер патента: 775099

Опубликовано: 30.10.1980

Авторы: Беляев, Бережная, Берманн, Бушин, Бюнер, Горшков, Каракулева, Лангбайн, Лунквитц, Нетте, Павлов, Патанова, Райф, Сараев, Степанов, Эрмишер

МПК: C07C 7/08

Метки: диолефины, разделения, смесей, содержащих, углеводородных

...Заказ 7650/30 Тираж 495 ПодписноеВНИИНИ Государственного комитета СССРпо делам изобретений и открьпий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Двуокись тиомочевины является болеестабильным продуктом, Применение двуокиситиомочевины исключает образование малорастворимых солей, которые являются причинойзабивки технологического оборудования и вы 5соких потерь растворителя.П р и м е р 1,.(для сравнения), На лабо- .раторной колонне экстрактивной ректификациидиаметром 32 мм, имеющей 120 колпачковыхтарелок, разделяют фракцию, содержащую 15%бутана, 50%-н.бутиленов, 30% бутадиена, Количество фракции составляет 200 мл/ч,В качестве растворителя применяют диметилформамид, содержащий 0,1 вес,%...

Номер патента: 775098

Опубликовано: 30.10.1980

Авторы: Беляев, Бережная, Биндернагель, Бушин, Бюнер, Горшков, Израель, Каракулева, Клемт, Лангбайн, Лунквитц, Павлов, Патанова, Райф, Сараев, Степанов

МПК: C07C 7/08

Метки: диолефинсодержащих, разделения, смесей, углеводородных

...ингибитора используют сульфолен или метилсульфолены. Источники информации,принятые во внимание при экспертизе1. Химия ннтро- и нитрозогрупп, М "Мир",1973, т,2, с. 1,2, Патент США М 4 3407200, кл. 260-666;5,опублик, 1968 (прототип). Составитель Н, ГлебоваРедактор Л. Герасимова Техред Н Ковалева Корректор М. Шароши Заказ 7650/30 Тираж 495 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 3 77509тадиен на лабораторной установке непрерывногодействия. Колонка экстрактивной ректификацииимеет 120 тарелок диаметром 32 мм, Температура куба колонки составляет 135 С, температура верха 350 С. В качестве растворителя5применяют...

Номер патента: 594838

Опубликовано: 30.10.1980

Авторы: Болдырев, Гайдук, Малейко, Савотин, Степанов

МПК: H01L 21/8222

Метки: интегральной, схемы

...сформированными областями скрытого слоя, разделения, глубокого подлегирования коллекторных контактов и ниэкоомной области базовых контактов транзистора с одновременно изготовленным твердотельным резистором; на фиг.2 - структура пластины со сформированными слоями активной базы и эмиттера транзистора; на Фиг.3- структура пласт 1 пщ со вскрытыми контактами к областям транзистора и резистора и сформированными металлическили электродами.П р и м е р. На кремниевой пластине, состоящей из подложки 1, скрытого слоя 2 и эпитаксиальной пленки 3 соответствунией требованиям ЕТО.035.058.ТУ, термическим окислением выращивают пленку двуокиси кремния (Б 10 1 толщиной 0,35 мкм. Методом фотолитографии вытравливают в Б 10 . дорожки разделяющие компоненты...

Номер патента: 774662

Опубликовано: 30.10.1980

Авторы: Белов, Дерябин, Изаков, Касаткин, Клестов, Кошурин, Никифоров, Степанов, Ядыкин

МПК: B21C 35/02

Метки: матрицы, отделения, прессостатка, трубы

...выполнена режущая кромка, адиаметр утолщенной передней части иглы составляет 0,85-0,9 диаметра калибрующего отверстия матрицы,На Фиг. 1 показано устройство вовремя прессования на иглах с утолщенной передней частью, а на Фиг. 2то же в процессе отделения прессостатка от пресс-изделия и матрицы 15при движении иглы назад.Способ отделения трубы от прессостатка и матрицы осуществляется следующим образом, Металл, истекающийв кольцевой зазор 1 между отверсти Дем матрицы 2 и телом иглы 3, Формируется в трубу 4. При прохождении черезутолщенную переднюю часть 5 иглывыходящая труба раздается, и ее внутренний диаметр становится равным 25диаметру утолщенной части иглы,что составляет 0,85-0,9 диаметра калибрующего отверстия матрицы, а наружный...

Номер патента: 623339

Опубликовано: 30.10.1980

Авторы: Белецкий, Белик, Беляев, Графас, Матвеев, Никитич, Степанов, Хоецьян, Шулепов

МПК: B65G 57/08

Метки: металла, пакеты, укладкий, чушек

...на Фиг.2разрез А-А фиг,1; ца фиг,3 - устройство в момент выдвижения скантованной чушки из кантователя,Под литейным конвейерои 1 размецена лапа 2 приема чушек и тележки3 с кронштейном 4, на которои имеются неподвижцьгй упор 5 и качаюцийсяупор 6, Кантователь 7 выполнен в виде поворотной раты с направляющими8 на цапфах 9 в подшипниках 10.В цапфах 9 выполнены отверстия 11,в которых размещены зажимные упорыфиксаторы 12. За кантователем 7 установлен убирающийся упор 13, направляющие 14 ряда чушек, захват 15ряда чушек и стол 16 для сборки рядачушек в пакет. Работа на установке. производится следующим образои.В момент выбивки чушки из изложницы литейного конвейера. 1 лапа 2 поднимается и принимает падающую чушку 17. При опускании лапа...

Номер патента: 773959

Опубликовано: 23.10.1980

Авторы: Григорьев, Степанов, Штермер

МПК: H04N 5/10

Метки: изображений, пространственной, телевизионное, фильтрации

...оцени. вается пороговыми блоками 12 с фиксированной величной Оо, устанавливаемой исходя из требований точности и достоверности обнаруже. ния. В случае превышения порога, то есть в45 случае, если сигнал с центральной точки превышает на заданную величину сигнал с периферий ной точки, срабатывает соответствующий поро говый блок 12, открывая один из входов элемента 13 И. При наличии на центральном эле 59 фменте участка изображения точечного объектасрабатывают все восемь пороговых блоков 12,а на выходе. элемента 13 И формируется сиг.нал его опознания.Следует подчеркнуть, что блоки памяти, используемые в предложенном устройстве имеютобъем памяти на три.четыре порядка меньше,чем в известном устройстве, что приводит ксущественному...

Номер патента: 773425

Опубликовано: 23.10.1980

Авторы: Воеводин, Крейдун, Овчаров, Степанов, Ширнин

МПК: G01B 3/22

Метки: колец, перекоса, подшипника, угла

...ика.Устройство содержит корпус 1 с ввинченной в него втулкой 2, в которой размещен шток 3 с возможностью осевого перемещения под действием пружинно- . го механизма, состоящего из пружины 4 упирающейся в гайку 5, навинченную на втулку 2, втулку 6 с центрирующими роликами 7,; предназначенную для контакти-рования с торцом внутреннего кольца измеряемого подшипника 8, насаженного на вал 9, шарик 10, поджимающий втулку 6 к торцу внутреннего кольца подшипника 8, индикатор 1 1, закрепленный на втулке3 7734 6 и через измерительный наконечник 12 контактирующий с торцом наружнего кольца подшипника 8,Устройство работает следующим обра -зом.5В исходном состоянии корпус 1 одевается на вал 9 редуктора и закрепляется на редукторе вместо передней крышки...

Номер патента: 773260

Опубликовано: 23.10.1980

Авторы: Бардовский, Голик, Картавый, Сидоров, Степанов

МПК: E21C 31/00

Метки: канатно-цепной, пилы, привод

...по обеим сторонам оси симметрии водил 1.Недостатком этого привода являются ограниченный габаритами нерегулируемый ход пилы и сложность системы блоков, снижающая долговечность канатов, при несинхронности их движения и повышенной энергоемкости резания.Известен также привод канатно-цепной пилы, состоящий из электродвигателя двух барабанов, редуктора с дифференциалами, гидропривода и механизмов подачи и реверсирования вращения барабанов, выполненных в виде гидроцилиндра, зубчатой рейки,а также кривошипно-шатунных и храповичных передач, кинематически связанных соответственно с водилами и солнечными шестернями дифференциала 21.Недостатком этого привода является сложность и ненадежность в работе ввиду применения храповичного механизма...

Номер патента: 773205

Опубликовано: 23.10.1980

Авторы: Новиков, Павлов, Степанов

МПК: E02D 27/02

Метки: блоков, подземное, сборное, сооружение

...- повышение надежности работы сооружения на слабых грунтах.Указанная цель достигается тем, что всборном из блоков подземном сооружении, 15включающем составную из двух жестко объединенных между собой по верху и установленных на ленточные фундаменты полусводов сводчатую конструкцию и размещенную между обращенными друг к другу боковыми гранями ленточных фундаментов и соеди ненную с ними опорную плиту, каждый изполусвободов жестко укреплен на соответствующем ленточном фундаменте, а опорная плита соединена с каждым из фундаментов посредством продольных шарниров, каж73205 Формула изобретения Составитель В. ДанковТехред К. Шуфрич Корректор Н. Бабинеп Тираж 713 Подписное Редактор С. ТараненкоЗаказ 7451/39 ВНИИПИ Государственного комитета...

Номер патента: 773139

Опубликовано: 23.10.1980

Авторы: Богомолов, Виноградова, Прокошкин, Соколов, Степанов, Терещенко, Широкова

МПК: C23C 9/04

Метки: ванны, низкотемпературной, нитроцементации, смеси, состав, стальных

...карбонат калия (К СО), дополнйтельно содержит цианамиды (НСМ) при следующем соотношении компонентов, вес.в:Карбонат калия 50-85Цианамиды 15-50В качестве цианамидов могут использоваться дициандиамид (Н 4 СМ 4 ); меламин (Н,СМб); мелем (СбНбМ 1 о).Все используемые соединения отно-. сятся к категории неядовитых, следовательно не требуют при применении специальных условий работы с ними. Восстановление ванны производят по мере убыли расплава в процессе нагрева той же смесью цианомидов и карбоната калия в тех же пропорциях.В табл. 1, 2 и 3 представлены некоторые характеристики ванн в зависимости от исходных компонентов и их соотношений при 560 С.Н р и м е р 1. Проводят обработку деталей иэ быстрорежущих сталей в предлагаемых ваннах при...

Номер патента: 773133

Опубликовано: 23.10.1980

Авторы: Кнышев, Кулешов, Степанов

МПК: C22C 38/46

Метки: сталь

...0,10 0,08 0,05 13 Церий14 Кальций 0,03 Таблица 2 Предел прочности,кгс/мм 150-180 194 197 200 ПГ-дел текучести,кгс/мм 130-150 173,5 176 188 Относительноеудлинение, % 8-11 14 13 емым иэ-эа содержания углерода свыше0,2 а,Цель изобретения-повышение прочности, пластичности и ударной вязкости стали.Поставленная цель достигается тем,что сталь, содержащая углерод, кремний, марганец, хром, молибден, ванадий, иттрий, магний, церий и железо,дополнительно содержит азот, медь,никель, тантал и кальций при следующем соотношении компонентов, вес.%:Углерод 0,15-0,20Кремний 1,80-2,0Марганец 1,2-1,5Хром 1,2-1,5Молибден 0,25-0,30Ванадий О,10-0,15Иттрий 0,05-0,10Магний 0,0050,01Церий 0,05-0,10Азот 0,008-0,02Медь 0,8-1,2 1 Углерод2 Кремний3 Марганец4 Хром5...

Номер патента: 772765

Опубликовано: 23.10.1980

Авторы: Дудкин, Попович, Степанов

МПК: B23K 9/28

Метки: наклонным, сварки, электродом

...на кронштейне 2, и взаимодействует толкателем 11 с качающимся рычагом 4.Устройство работает следующим образом.Для установки электрода рукоятку 7 отводят против часовой стрелки до соприкосновения кронштейна 9 супором 13, при этом толкатель 11 будет находиться в крайней нижней точке, электрододержатель 3 приподнимают и 1 вставляют электрод, После установки электрода рукоятка 7 под действием пружины 8 поворачивается по часовой стрелке до упора толкателя 11 в нижнюю полость качающегося рычага 4, при 15 этом электрод прижимается к свариваемым деталям. По мере сгорания электрода рукоятка под действием пружины продолжает поворачиваться по часовой стрелке, при этом толкатель 11 пере О мещается по нижней плоскости качающегося рычага 4,...

Номер патента: 771882

Опубликовано: 15.10.1980

Авторы: Самоваров, Степанов

МПК: H03K 23/25

Метки: декадный, памятью, реверсивный, счетчик

..."ноль" вположение "единица", Во время егопереключения размыкаются контактыгрупп 1-1-1, вследствие чего происходит разрыв цепи питания тиристора 2-3 и его выключение, т, е. восстановление высокого внутреннего сопротивления. При этом в дешифраторе возбуждена выходная шина 3 - б ( 1 ),Второй счетный импульс вызывает прохождение импульса тока через нулевуюобмотку дистанционного переключателя1-1 и параллельно через замыкающий ипереключающий контакты группы 1-5-1,переключающий и размыкающий контактыгруппы 1-2-1, через единичную обмотку дистанционного переключателя 1-2второго разряда. Следовательно, дистанционный переключатель 1-1 возвращается в положение "ноль", дистанционный переключатель 1-2 переключаетсяв положение "единица", а в...

Номер патента: 771826

Опубликовано: 15.10.1980

Авторы: Артюхов, Кантер, Лазарев, Митяшин, Степанов

МПК: H02M 7/515

Метки: частоты

...элемент ИЛИ 2, поступают на вход аналогового частотомера 32. На выходе аналогового частотомера появляется напряжение, соответствующее закону Б=;.ф 1). Это напряжение подается на суммирующий вход схемы сравнения 31, на вы читающий вход этой схемы подается постоянное напряжение, пропорциональное выходному напряжению преобразователя, получаемое с датчика 33 выходного напряжения. Напряжение с выхода схемы сравнения 31 поступает на вход схемы управления 30. Схема 30 формирует импульсы управления нужной амплитуды и длительности для управления тиристорами регулируемого источника питания 19. Фазовый сдвиг импульсов управления, а в конечном итоге, и выпрямленное напряжение на выходе регулируемого источника питания 19 зависят от величины и знака...

Номер патента: 771720

Опубликовано: 15.10.1980

Авторы: Балашов, Варлинский, Волкогонов, Степанов

МПК: G11C 15/00

Метки: запоминающее, логическое

...канал связи, единичный, то из ячейки постоянного накопителя считывается строка матрицы йи суммируется но модулю два с цельюполучения многочлена проверочных символов г(х), который после выдачи всехинформационных символов выдается вканал связи. Кодирование заканчивается выдачей всех .символов, образующихкодовую последовательность. При декодировании кодовая последовательностьпринимается иэ канала связи; Посленрцема каждого кодового символа производится опрос постоянного накопителя, при этом, если принятый символединичный, то из ячейки постоянногонакопителя считывается строка матрицы Н и суммируется по модулю .дватс целью получения локатора ошибки3(х 1, который определяет позицию ошибки в принятом многочлене. После приема всех символов...

Номер патента: 771611

Опубликовано: 15.10.1980

Авторы: Левицкий, Ртищев, Степанов, Федотов

МПК: G05B 11/12

Метки: следящая

...которое может возникнуть навыходе второго Фазового детектора5, а при рассогласовании, близким к 180 о, напряжение на выходе Фазового детектора 5 близко к максимальному отрицательному значению,Нри этом открывается второй (электронный) ключ 9, с помощью которогопочти мгновенно меняется Фаза напряжения, поступающего на первыйфазовый детектор 1, на 180 .Следящая система переходит изэоны "ложного нуля" в зону устОйчивого нуля за очень короткое время.неизмеримо меньшее, чем это необходимо следящей системе при отработкеиэ эоны "ложного нуля",Выбирая величину порогового напряжения и порога порогового устройства 7, можно получить различные характеристики следящей системы по .ремени ее отработки при различныхуглах рассогласования.Для...

Номер патента: 771252

Опубликовано: 15.10.1980

Авторы: Джурабеков, Новоселов, Сальников, Скворцов, Степанов

МПК: E02D 31/02

Метки: дренажное

...стенку и систему отводягцего дренажа, дренируюшая стенка выполнена составной из плит из773 песчано-гравийной смеси на водорастворимом вяжущем.На чертеже показана конструкция фундамента с дренажным устройством, разрез.Описываемое дренажное устройство включает в себя дренирующие плиты 1, выполненный из песчано-гравийной смеси на водорастворимом вяжущем, укладываемые вплотную к фундаменту 2, и систему 3 водоотводящего дренажа.Грунтовые воды воспринимаются всей поверхностью дренирующего экрана, образованного из плит, и уходят в отводящий дренаж.Песчано-гравийные плиты изготавливаются следующим образом.Песчано-гравийную смесь затворяют жидким стеклом и укладывают в опалубку (на чертеже не показано) с предварительно уложенной арматурной...

Номер патента: 770707

Опубликовано: 15.10.1980

Авторы: Гуляр, Попова, Рылова, Сабельников, Степанов, Яковлев

МПК: B23K 35/368

Метки: порошковой, проволоки, состав

...высоких скоростях охлаждения, кроме того, способствует повышению пластичности наплавленного металла.Введение в сост.в шихты порошковойпроволоки углекислого кобальта обеспечивает стабилизацию дугового разряда в высокотемпературной зоне эа счетдиссоциации этого элемента и обеспечивает в результате мателлургическихреакций микролегирование наплавленного металла кобальтом, что повышаетстойкость против образования горячих 15 трещин и повышает ударную вязкостьметалла шва при пониженных температурах.Наличие в шихте мрамора и плавикового штапа в заданных соотношениях 20 обеспечивает надежную шлаковую и газовую защиту расплавленного металла и улучшает сварочно-технологические свойства порошковой проволоки.Для придания наплавленному метай лу...

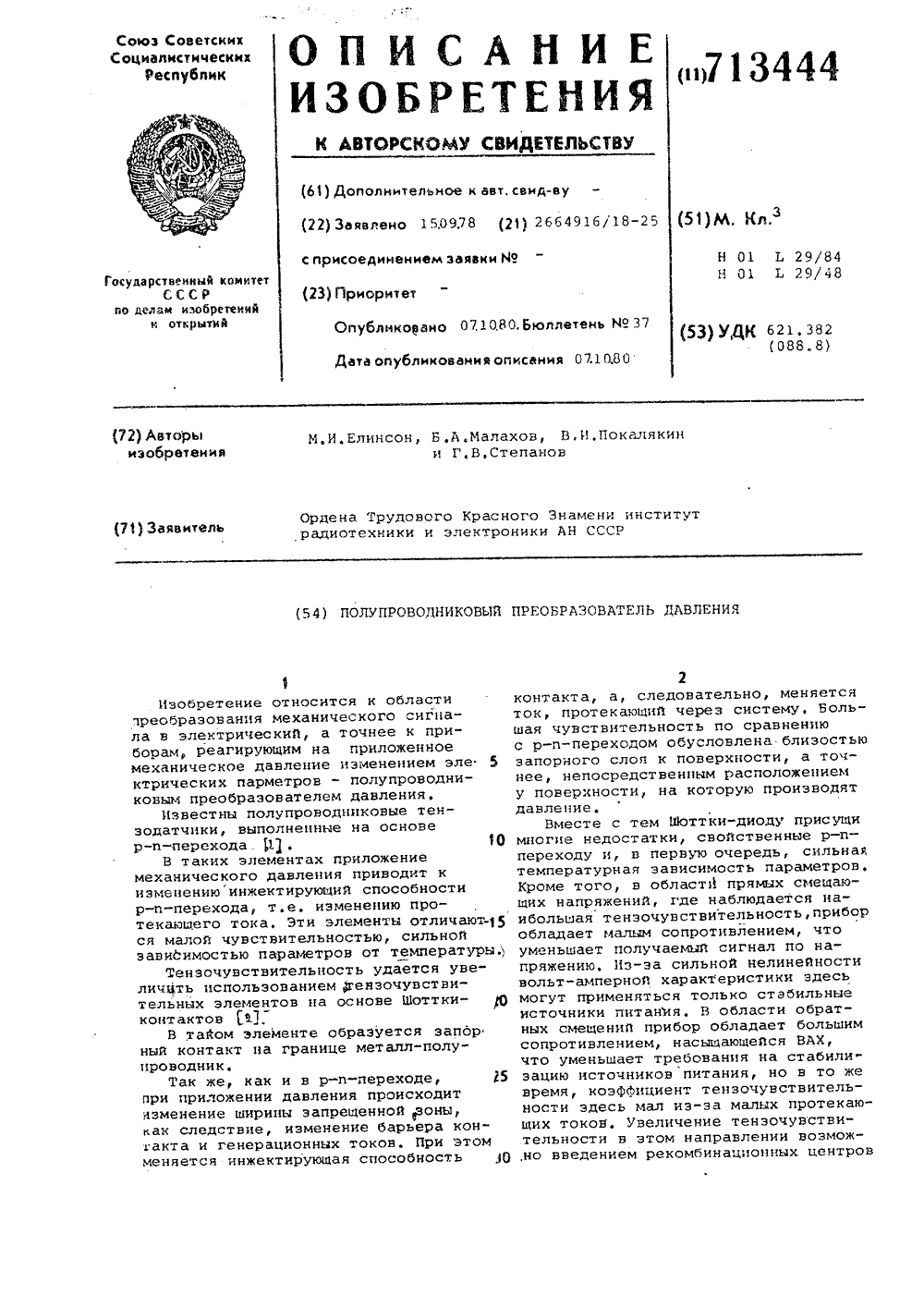

Номер патента: 713444

Опубликовано: 07.10.1980

Авторы: Елинсон, Малахов, Покалякин, Степанов

МПК: H01L 29/51, H01L 29/84

Метки: давления, полупровлдниковый

...обусловленный тжмогенерацией у поверхности.Следствие этого - появление неравновесно обедненного слоя у поверхности, т,е. ситуация подобная ЬЬттки" 4 Оконтакту,В то же время иэ-за падения напряжения на слое диэлектрика при переходе от обогащения к обеднению уровеньФерми-металла смещается по направле нию к зоце проводимости, При достиженик уровнем Ферми-края зоцы проводимости, через слой диэлектрика начинают протекать значительные туннельные токи с уровня Ферми-материала электрода ца разрешенные состояния в зоне проводимости полупроводника, Модельцо можно представить, что сопротивление диэлектрика значительно уменьшается к становится меньшесопротивления обедненной области, Поэтому, дальнейшее увеличецие напряжения падает ца...

Номер патента: 769772

Опубликовано: 07.10.1980

Авторы: Ефимов, Смирнов, Степанов, Федиенко

МПК: H05K 5/00

Метки: блоков, крепления, радиоэлектронных

...т. к. каждый блок закрепляется индивидуально крепежными винтами.Цель изобретения - повышение удобства эксплуатации и упрощение конструкции - достигается тем, что в устройстве для крепления радиоэлектронных блоков, выполненном в виде ловителей, упорной планки, размещенной на основании, и клиновидных выступов на блоках, упорная планка закреплена на основании шарнирно и в ней выполнены окна для размещения клиновидных выступов блоков, а выступы блоков расположены со стороны, противоположной ловителям, и их боковые стороны выполнены со скосами.На фиг. 1 изображен общий вид устройства; на фиг. 2 - элемент взаимодействия упорной планки с блоком; на фиг. 3 - тоже, разрез по А - А; на фиг. 4 - то же,вид Б.Упорная планка 1 шарнйрно...

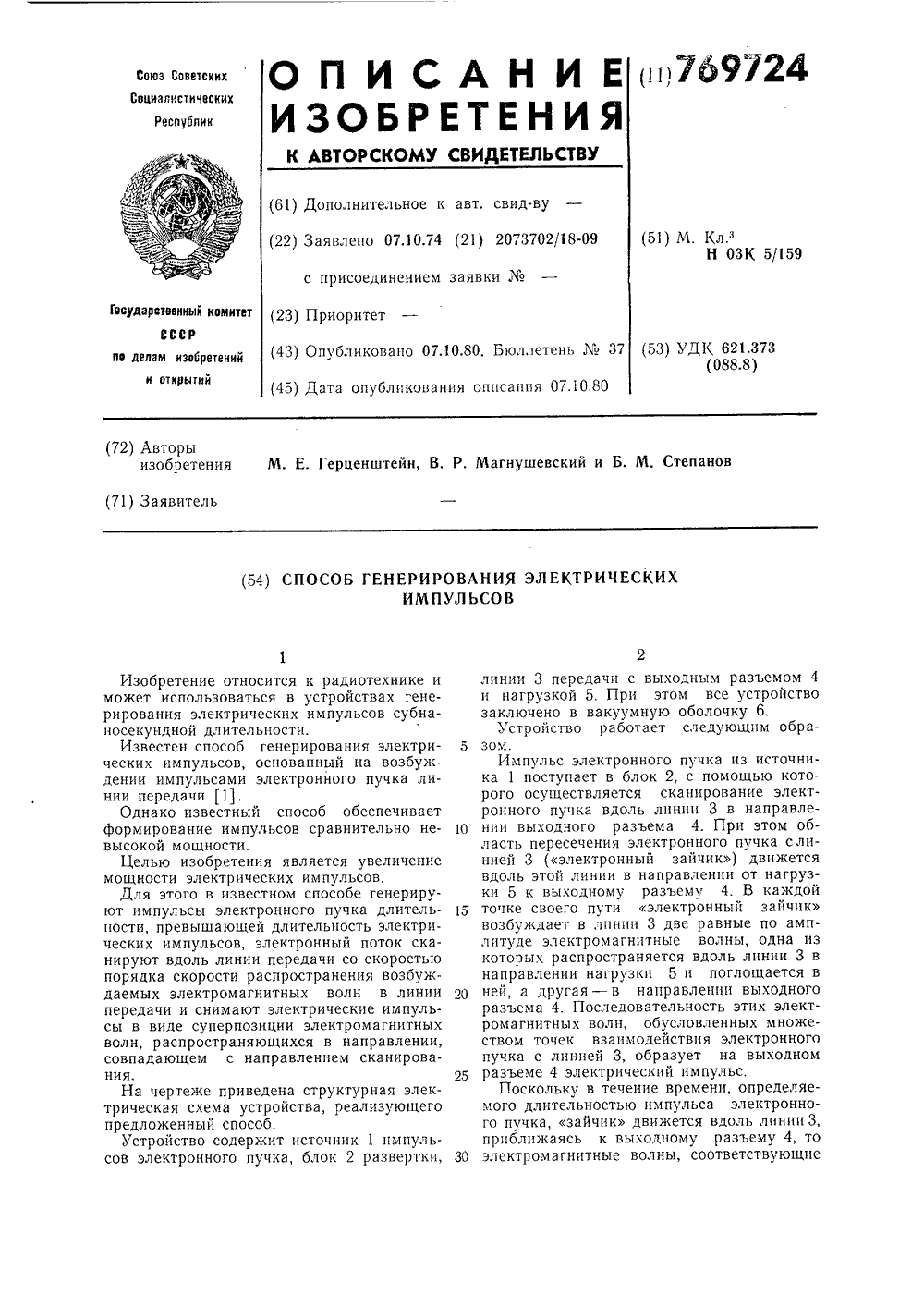

Номер патента: 769724

Опубликовано: 07.10.1980

Авторы: Герценштейн, Магнушевский, Степанов

МПК: H03K 5/159

Метки: генерирования, импульсов, электрических

...волн, обусловленных множеством точек взаимодействия электронного пучка с линией 3, образует на выходном разъеме 4 электрический импульс.Поскольку в течение времени, определяемого длительностью импульса электронного пучка, зайчик движется вдоль линии 3, приближаясь к выходному разъему 4, то электромагнитные волны, соответствующие769724 Заказ 2256/15 Изд НПО Поиск Госпо делам и 113035, Москва,Типография, пр. Сапунова,более поздним участкам импульса электронного пучка, проходят до выходного разъема 4 меньший путь, затрачивая при этом меньшее время, Это приводит к уменьшению длительности результирующего 5 электрического импульса,Величина уменьшения длительности импульса (К) зависит от отношения скоростей движения электронного...

Номер патента: 769469

Опубликовано: 07.10.1980

Автор: Степанов

МПК: G01V 3/08

Метки: градиента, магнитного, поля

...феррозондовых датчиков создается режим, близкий к режиму короткого замыкания. На конденсаторе 14 появится ЭДС, величина и полярность которой зависит от разности напряжений, возникающих в трансформаторах, или соответственно от разности магнитных полей в датчиках, причем направление магнитного поля не влияет на полярность этой ЭДС. Так, например, если датчики находятся в магнитном поле и ферромагнитное вещество находится ближе к датчику 1, чем к датчику 2, то сигнал в проводнике а будет больше сигнала в проводнике Ь. Через конденсатор 10 пройдет ток большей величины, чем через конденсатор 11. На конденсаторе 14 появится ЭДС с полярностью с плюсом в проводнике д и минусом в проводнике с. Для измерения ЭДС, возникающей на конденсаторе 14,...

Номер патента: 769247

Опубликовано: 07.10.1980

Авторы: Левин, Орлов, Степанов

МПК: F26B 11/04

Метки: сушки, сыпучих

...На боковых поверхностях змеевика2 предусмотрены отверстия 3 для выходасушильного агента. На внутренней поверхности барабана 1 укреплены также лопатки 4. Барабан 1 установлен ца опорныхроликах 5 и связан зубчатой передачей сзо приводом 6. На одном торце барабана 1установлен зарузочйы бункер 7, па другом - приемныи бункер 8 высушенного материала,Змеевик 2 одним концом соединен со штуцером (улиткой) 9, имеющим возможность вращаться относительно оси неподвижно укрепленной муфты 10 на втулках 11. Между втулками 11 расположены уплотняющис кольца 12. Втулки 11 и уплотняющие кольца 12 укреплены на неподвижном сопле 13 и газоподводящсм патрубкс 14 муфты 10 при помощи стопорных колец. Между патрубком 14 и соплом 13 расположена кольцевая...

Номер патента: 768621

Опубликовано: 07.10.1980

Авторы: Бушенин, Желобов, Носатов, Сорокин, Степанов

МПК: B25B 1/18

Метки: станочные, тиски

...вращенияНа чертеже показан продольный разрез ходового винта 4 остается прежним, как итисков электропривода, но благодаря большемуСтаночные тиски содержат корпус 1, 15 количеству заходов гайки 8 по сравнениюэлектропривод, подвижную 2 и йегГбяЫяж-с числом;заходов ходовото винта 4 направную 8 губки, вййтовую тару, вьТйЖФгййую" " "ление осевого -перемещения подвижнойв виде ходового винта 4 и гайки 5, разме- губки 2 меняется на противоположное.щенной в подвижной губке 2, и систему При достижении правого крайнего поуправления, в которую включены обмотка 6 0 ложения -возрастает радиальное усилие вэлектромагнита, размещенная в кольцевой резьбовом контакте винтовой пары, двфорпроточке 7 неподвижной губки д,и реле мцруется упругий элемент 9, и...

Номер патента: 575976

Опубликовано: 07.10.1980

Авторы: Блинсон, Малахов, Покалякин, Степанов

МПК: H01L 29/76

Метки: ключ, полупроводниковый

...не превышающемдиффузионную длину носителей заряда вполупроводнике от электрода, расположенного на диэлектрике.На чертеже изображен предлагаемыйполупроводниковый ключ.Он состоит из металлического электрода 1, диэлектрика 2, инжектирующего контакта 3, полупроводника с р --переходом 4 и металлического электрода (омического контакта) 5.При приложении постоянного напряжения к МДП структуре, открывающегор -е 1 - переход, происходит распространение области пространственного заряда575976 Составитель О, ФедюкинаРедактор Т. Колоддева Техред М. Петко Корректор М. Пожо Заказ 8644/71 Тираж 844 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП Патент", г....

Номер патента: 670023

Опубликовано: 07.10.1980

Авторы: Елинсон, Мадьяров, Покалякин, Степанов, Терешин, Тестов

МПК: H01L 29/12

Метки: полупровдниковое

...трудность изготовления тонких слоев бинарных соединений, невоспроизводимость пара метров переключения, связанная, по - видимому, с невоспроизводимостью свойств пленок. Такие материалы не используются для изготовления как пассивных, так и активных элементов интегральных схем.Известны полупровЬдн ус ройства на основе гетер ода лическиолов аго прибх состомное, бзапомнинапряжезобретеости перохранентающемстигаетдеФекты0 смеские уб 70 Я 23 Составитель Г. КорниловаРедактор Т . Колодцева Техред Н,Бабурка Корректор Е, Папп Заказ 8666 72 Тираж 844 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП Патент , г. Ужгород, ул, Проектная, 4 минается и сохраняется...

Номер патента: 767894

Опубликовано: 30.09.1980

Авторы: Кошель, Степанов, Трещун

МПК: H02H 7/10

Метки: защиты

...защиты злектроизмерительногоприбора 1 содержит пороговый усилитель 2,регулирующий транзистор 3 с диодом 4 и диодный ключ 5, источник б тока компенсациии цепь 7 сигнализации.На электроизмерительный прибор 1 поступает измеряемый ток 1,. Когда 1, меньше порогового 1, на выходе усилителя 2 имеет.пор,ся положительный потенциал, который запирает транзйстор 3 и диодный ключ 5 через ди. од 4, и отключает устройство защиты от элект. роизмерительного прибора 1, Большое вход. ное сопротивление запертой цепи компенсации и большое входюе сопротивление усилителя 2 обеспечивают незначительную погрешность, вносимую в юмерения,767894 Составитель В, ЗавьяловТехред Т. Маточка 1 Корректор Н. Бабин ктор И. Нанкина Тираж 783ПИПИ Государственного...
