Степанов

Номер патента: 611797

Опубликовано: 25.06.1978

Авторы: Андерс, Артемов, Киселев, Новиков, Подъяков, Степанов

МПК: B60L 11/04

Метки: приводом, теплоэлектрическим, экипажа

...соответствующую кривой М (см. фиг. 2). Программный блок 5 вырабатывает сигнал задания мощности в соответствии с оптимальной по удельному расходу топлива двигателя зависимостью мошности от частоты вращения (кривая Мна фиг. 2), Автоматический регулятор нагрузки, содержаШий функциональный блок 6, который вырабатывает сигнал управления, пропорциональный мощности, отдаваемой генератором 2 в нагрузку, путем сравнения этого сигнала с задающим и в суммирующем блоке 7, усиления сигнала рассогласования и преобразования его в усилителе- преобразователе 8 в сигнал управления тиристорами регулятора 4 тока возбуждения генератора 2, обеспечивает получение на генераторе 2 заданной блоком 5 характеристики.Установившийся режим двигатель-генератора...

Номер патента: 611682

Опубликовано: 25.06.1978

Авторы: Бершев, Никифорова, Степанов, Шаглин

МПК: B05B 5/02

Метки: распылитель, электрофлокирования

...близким по технической сущности к изобретению явпяется эпектростатический распьтпитепь, содержащий корпус,выпопненный с каналом дпя подачи наноси.мого материала и размещенные в каналеразноныенно-заряженные злектроныГ 21,Однако этим устройством попучают неравномерное покрытие и недостаточно высокую проиэводитепьность при электрофпокикого поля между распыпитепе тония - увепичение произкачества флокирования. ся тем, что распыпитепь ом 2 дпя подачи наносиканапе размещен высок/ Составитепь В, И, ПаймаРедактор Р, Антонова Техред . дН. Андрейчук Корректор А. Впасенко Заказ 3342/10 Тиражи аж 905ПодписноеСовета Министров СССРЦНИИПИ Государственного комитета Совета Министров Спо депам изобретений и открытий113035, Москва, Ж, Раушская наб., д....

Номер патента: 611262

Опубликовано: 15.06.1978

Авторы: Андреева, Кайдалов, Пчелов, Степанов, Черепахин

МПК: H01J 31/00

Метки: регистрации, сигналов, электрических

...диафрагмой расположен многоканальный токоприемный элемент с числом каналов, соответствующимчислу каналов упомянутой системы формирования, 45На чертеже. оказано устройство, предназначенное для реализации предлагаемогоспособа,Устройство содержит многоканальнуюсистему 1 формирования электронного потока, электронно-оптическую фокусирующуюсистему 2, сигнальную отклоняющую систему 3, пластины 4 опорного напряжения,диафрагму 5, многоканальный токоприемныйэлемент.6 и вакуумную оболочку 7,рования электронного потока (на основетермокатода или фотоквтода), под действиемфокусирующей системы 2 собираются в точку( кроссовер) и далее попадают в электрическое поле сигнальной отклоняющей системы 3.К моменту прихода исследуемого импульса напряжения на...

Номер патента: 611243

Опубликовано: 15.06.1978

Авторы: Безруков, Еремин, Лебедев, Олейников, Степанов, Чуркин, Шейнин

МПК: G08C 19/28

Метки: телеконтроля

...Программы накапливаются на борту объекта в виде массивов, а ограничения на объем памятиприводят к невозможности иметь их вбольшом количестве, так как описаниекаждой программы (перечень датчикови частоты их опроса) эанимает до 100ячеек памятиЦель изобретения - расширение области применения устройства путем увеличения опрашиваемых объектов,Предлагаемое устройство для телеконтроля отличается тем, что в неговведены датчик шума, блок управлениязаконом распределения и Формировательслучайных сигналов с управляемым законом распределения, выход которогоподключен к входу адресного коммутатора, выход датчика шума и выходы блока управления законом распределенияподключены к соответствующим входамформирователя случайных сигналов суправляемым законом...

Номер патента: 611025

Опубликовано: 15.06.1978

Авторы: Демин, Казак, Казаков, Попов, Степанов

МПК: E21F 13/00

Метки: агрегата, базы, выемочного, секций, соединения

...контактирующиемежду собой, выпапнены со скосами на концахпричем оси шарниров, соединяющиепроушину с серьгой и серыу с секциейбазы, распопожены во взаимно-перпендикулярных плоскостях,На фиг, 1 изображено предлагаемое устройство, вид в плане; на фиг. 2 - то же,разрез по А-А на фиг. 1,10Устройство для соединения секций базы выемочного агрегата включает секции1 базы, заднее замковое соединение в видепроушины 2 с отверстиями Д, и скосами 8серьги 3 со скосами С на конце, папьцев 154 и. 5; переднее замковое соединение в виде соединительной планки 6.с отверстиямии скосами е на концах, пальцев 7 и 8со скосами Г,В горизонтальной плоскости поворот секций относительно друг друга происходитвокруг пальца 5 заднего замка и за счетзазоров между...

Номер патента: 610227

Опубликовано: 05.06.1978

Авторы: Воропаев, Степанов

МПК: H02H 5/10

Метки: блокировки, выполненной, дискретной, защиты, защищаемого, информацией, концами, между, обменом, селективной, участка

...шающий вход которого подключен к линии свя610227 Формула изо бре тения Составитель Ю. Барабанов дакмр Б, Федотов Техред Е. Даивдович Корректор С. Шекмар:аказ 3029/44ЦНИИПИ Тираж 892 ударственного ком по делам изобрете5, Москва, Ж - 35,Подписноетета Совета Министров ССний и открытийРаушская наб., д, 4/5 изл ППП "Патент", г. Ужгород, ул. Проектная зи, а запрещающий вход - к цепям питания защиты.На чертеже изображена схема устройства дляблокировки защиты,К линии связи 1 подключены: в начале - ис.точник питания 2, в конце - балластное сопротивление 3, К линии подключены также полукомплек.ты защиты 4 и ключи 5, Разрешающие входы 6ключей связаны с линией связи, а запрещающие 7 с выходами блоков питания 8 полухомплектовзащиты, цепи питания...

Номер патента: 610174

Опубликовано: 05.06.1978

Авторы: Балашов, Варлинский, Волкогонов, Петров, Степанов

МПК: G11C 15/00

Метки: запоминающее, логическое

...регистра 3 в состояние 0, Управляющий вход регистра 4 20соединен с управляющей шиной. 17, слу-жающей для установки его в нулевое состоя-ние, Устройство содержит также управляющие шины 18 для разрешения перезаписисодержимого регистра 6 в регистр 4,шины 2519 для считывания ошибки, шины 20 длясдвига содержимого регистра 6 влево, шины21 для выбора режима коммутатора 8, выходную шину 22, управлявшую шину 23для разрешения приема информации в регистр ЗО6 и входную шину 24,Входь 1 элемента ИЛИ 9 подключены кшине 19 и выходу коммутатора 8, а выходко входу дешифратора 2, Информационныевходы коммутатора 8 подключены к шинам22 и 24, Входы регистра 4 соединены свыходами накопителя 1, а выходы - с ин-формационными входами элементов И 5, Входрегистра...

Номер патента: 609954

Опубликовано: 05.06.1978

Авторы: Аристов, Коваленко, Красюков, Новиков, Степанов

МПК: G01D 9/30

Метки: многоэлектродный, регистратор

...с упру609954 Составитель В, КопаевРедактор О. филиппова Техред Э. Чужик Корректор В. Сердюк Тираж 872врственного комитета С по делам изобретений и Москва, Ж, Рвушск Заказ 2994/29 Подписноевета Министров СССткрытийя нвб., д. 4/5 13035 филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 гимн элементами 3 образует резонансную си1 стему, колебания которой возбуждаются и поддерживаются с помощью шагового двигателя 4, Размах колебаний каретки несколько превышает расстояние между двумя соседними электродами. Управляют электродами и стабилизируют колебания каретки с помощью схемы управления 6 и датчика положения 5 выполненного, например, в виде кодовой мас. ки, которая крепится на каретке. юПри подаче питающего напряжения от системы...

Номер патента: 609822

Опубликовано: 05.06.1978

Авторы: Козорезова, Степанов

МПК: E02B 8/06

Метки: водосборное, сооружение

...полотнища 3, обеспечивающее поверхностного режима сопряжения бьефов в, поверхностный режим сонряжеиия, определяетщироком диапазоне изменения перепадов уров- ся давлением нод иим. Внутреннее давление2ней воды. нод полотнищем 3 уравновешивается давлениЭто.достигается тем, что сооружение имеет ем воды со стороны нижнего бьефа посредствертмкальиые направляющие и стенку, к кото- вом передачи давления через отверстия 5 в рой своегм свободным концом крикреплено но- оноре 4, С нзмеиением уровня воды в нижнем лотияще, при этом стенка выполнена из соеди. ж бьефе соответственно изменяется и внутреннее609822 Составитель Л. ЩелокРедактор Н. СкворцоваТехред О. ЛуговаяЗакаэ 2924/22 Тираж 819 рректор С. Патрушодпнсное Совет а М им истро в ССС Ри...

Номер патента: 609759

Опубликовано: 05.06.1978

Авторы: Боканов, Бычков, Степанов

МПК: C07F 9/53

Метки: бис-(4-диалкиламинофенил)-метилдиалкил-или, диарилфосфиноксидов

...полученных соединений доказывают.методами масс-, ИК-, ПМРи ЯМР-спектроскопии.П р и м е р 1. В ампулу загружают 0,5 г (1,84 ммоль) гидрола Михлера,0,20 мл (1,84 ммоль) диэтилфосфинистойкислоты, 2,4 мл (22,7 ммоль) толуола,запаивают ее и нагревают 5 ч при (10115 С. Ампулу вскрывают, толуол упаоривают, получают 0,67 г белого вещества с примесью масла; продукт растворяют в спирте, фильтруют и вновь упаривают. Остаток (0,58 г) кристаллизуют из бензола и получают 0,40 г бисв(4-диметиламинофенил) метилдиэтил609759 Формула изобретения Составитель Л. КарунинаРедактор Т.Шарганова Техред Н, Бабурка Корректор Д.Мельниченко. Заказ 2953/18 Тираж 559 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий...

Номер патента: 609664

Опубликовано: 05.06.1978

Авторы: Куперман, Макеев, Недлин, Олигер, Старшинов, Степанов

МПК: B63B 27/04

Метки: актинометрических, грузовое, исследований, проведения, судовое

...на конце платформы, в последняя снабжена леерным ограждением и люками, сопряженными с подъемно-опускнэй беседкой, 25 лерман, В. 4Старшинов,кладывания подъемно-опу ет быть выполнен в видно-опускную беседку 10, из которой можно производить различные наблюдения ифотографирование, например разрушениельда форштевнем судна, систему волнообразования перед форштевнем и т. п. Вырез в платформе 1 для схода в подъемноопускную беседку 10 позволяет опускатьприборы непосредственно с настила платформы. Для обеспечения безопасности на ппатформе имеется леерное ограждение 11. Плат- щформа 1 выкатывается за борт вручную либо с помощью привода 12 и закрепляется врабочем положении стопорами 13.Механизм складывания подъемно-опускной беседки 10 состоит из...

Номер патента: 609057

Опубликовано: 30.05.1978

Авторы: Рудак, Степанов

МПК: G01F 11/00

Метки: дозатор, поршневой

...воздействия на выступыпоршней,На чертеже схематически показан дозатор.Дозатор содержит вращающийся цилиндр1, корпус 2 со сквозным радиальным каналом3, канал 4 подвода вещества. В канале 3 расположены полые вставки 5, 6, между которыми фиксируется упор 7. Внутри вставок 5, 6находятся поршни 8, 9, жестко соединенныемежду собой хвостовиками 10, 11, Хвостовикиимеют регулировочный элемент, например, ввиде резьбового соединения.Поршни 8, 9 поочередно взаимодействуют супором 7 через выступы, выполненные в видевтулок 12, 13, В дозаторе предусмотрен канал14 для выхода дозированного материала.Дозатор работает следующим образом.20 Когда канал 3 расположен вертикально,подвижная система элементов, включая поршни 8, 9, под действием...

Номер патента: 609015

Опубликовано: 30.05.1978

Авторы: Вагин, Григорьев, Запевин, Степанов, Фалин

МПК: F16K 13/06

Метки: пироклапан

...а корпус снабжен каналом, соединяющим полость стакана с полостью камеры, стопор которой соединен с чувствительным элементом, например мембраной, нагруженной пиросоставом.Изобретение показано па чертеже.Пироклапан состоит из корпуса 1, входного штуцера 2, выходного штуцера 3, герметизированного тонкой пластинкой 4, Исполнительный орган 5, снабженный пружиной б, удерживается во взведенном состоянии стопором 7, связанным с мембраной 8, которая опирается на пиросостав 9, имеющий мостик накаливания 10, соединенный со штекером 11, Стопор 7 с мембраной 8 размещены в камере 12, полость которой каналом 13 в корпусе 1 5 соединена с полостью исполнительного органа 5, выполненного в виде стакана.Камера 12 снабжена отверстием 14 для сообщения...

Номер патента: 608600

Опубликовано: 30.05.1978

Авторы: Гезим, Пушкарев, Силкин, Степанов, Хачатуров

МПК: B22C 9/12

Метки: керамических, отверждения, форм

...температуру 130 - 145 С через дроссель в течение 1 мин, и подача паров аммиака в течение 0,5 мин с последующей выдержкой 1 мин.Давление в камере 450 - 480 мм рт. ст. Газонепронкцаемость образцов после обжигапри Т 950 С, см/мин (ед.)средние показатели, см/мин (ед.)Предел прочности образцов (сырых) при 20 С:на изгиб, о кгс/смф в том числе средние показатели;на изгиб, а кгс/смна разрыв, кгс/смПредел прочности образцов при 20 С после обжига при Т 950 Сна изгиб, аиз кгс/смфна разрыв, а, кгс/см на изгиб, акгс/смана разрыв скгс/смфОбеспечение формой класса точности отливокпо ГОСТ - 2009 - 55 габаритами:до 50 ммот 50 до 300 ммот 300 до 500 ммот 500 до 1200 мм 4Кроме того, по другому оптимальному режиму производят подачу только водяного...

Номер патента: 608583

Опубликовано: 30.05.1978

Авторы: Березкин, Борухзон, Головкин, Ким, Мехов, Островский, Степанов, Фридман

МПК: B21D 11/06

Метки: гибочного, половинок, разъемного, смыкания, станку, трубогибочному, шаблона

...станку для смыкания половинок разъемного гибочного шаблона, выполненное в виде вертикальной консольной стойки и расположенного на пей гидроцилиндра, шток которого установлен в гильзс, соединенной с верхней половинкой гибочного шаблона. В гильзе выполнены вертикальные прорези, в которых на осях смонтированы кулачки, а нижняя половинка шаблона снабжена кольцевой выточкой 11.Однако известное устройство не обеспечивает надежного соединения половинок шаблона, вследствие наличия зазора, необходимого для введения кулачков в кольцевую выточку.Целью изобретения является обеспечение надежного соединения половинок шаблона путем исключения зазоров в соединениях.Это достигается тем, что на боковой поверхности гильзы по винтовой линии выполнены...

Номер патента: 608248

Опубликовано: 25.05.1978

Авторы: Асанов, Ильинский, Львов, Михайлов, Румянцев, Сарач, Степанов, Суслов

МПК: H02P 5/46

Метки: станком, тростильным

...в его обмотке возбуждения 21, регулируемым блоком питания 23, Для изменения установки натяжения нзде. ия достаточно изменить величину тока, задаваемую трехфазным индуктивно-емкостиым источником тока 27,608248мя катушками 8 в , оказываютсяподключен.ными параллельно регулируемому источнику.напряжении 49, управляемому частью схемы, относящейся к наматывающей катушке 2, Поэтому величины потоков, создаваемых обмотками возбуждения 50 - 54, определяются напряжением источника 49, а значения потоков, создаваемых обмотками возбуждения 55 - 57, обу.словлены напряжением источника 49.В предложенном устройстве обеспечена воз.можность задания н регулирования в широких пределах натяжения перематываемого изделия и сохранение этого натяжения во всех...

Номер патента: 607980

Опубликовано: 25.05.1978

Авторы: Решетов, Степанов

МПК: E21C 39/00

Метки: внутри, горных, массива, перемещений, пород

...изо осямиментам и 2 сми эле я - обеспечить изщений внутри мас брете образом. ешеннинья 1 устсующим пе ференцива горпоперечных пе ных пород.пенности и мож полмерения попере мацсива горных п р елжинй;Известно устройство для определения смешений горных пород, включающее по штангу с прорезями и закрепленными в замерными приспособлениями с подпруж ными рычагами, взаимодействующими с родой через прорези штанги Щ .Недостатком этого устройства являетс то, что оно не позволяет определять поперечные перемещения горных пород относите но оси скважины. структурная схема уст- ния перемещений внутри род; на фиг. 2 схема седних звеньев устройстм элементом для угловых"Патент", г, Ужгород, ул. Проектн ройства следуют за этими перемещениями и занимают...

Номер патента: 607602

Опубликовано: 25.05.1978

Авторы: Кузнецов, Курочка, Пластовец, Преображенский, Степанов, Чепурных

МПК: B03D 1/16

Метки: аэрфции, пульпы

...щелевые отверстия, кроме того,кромки ребер выполнены в виде гребенки,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид сверху.Устройство имеет ступицу 1, на которой расЗ положеиы два полых полудиска 2, смещенныходин относительно другого по вертикальнойоси и наклоненных.к ней под углом 8 - 12, накоторых укреплены радиальные лопасти 3 скромкой в виде гребенки 4 и щелями 5, рас.те положенными с тыльной стороны лопастей.Работа устройства для аэрации осуществляется следующим образом,При вращении устройства, в образующиесязоны отрыва жидкости от тела лопасти 3, под.сасывается воздух через пустотелый вал и1 ступицу 1. Часть пульпы, находящаяся нанижнем полудиске 2, отбрасывается радиально лопастями 3, другая же...

Номер патента: 606986

Опубликовано: 15.05.1978

Авторы: Каунин, Степанов, Толорая

МПК: E04G 21/02

Метки: агрегатов, возведения, конструкций, ограждающих, тепловых

...820 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент, г. ужгород, ул, Проектная, 4 создают искусственное температурное поле.Укйзанную разность температур (температурное поле) по сечению конструк 1 дийтОлщиной Ь на стенках сохраняют до достижения раствором заданной проч" ности, после чего температурное поле снимают, В толщине стенки остается напряжение, вызванное искусственным температурным полем, знак и величина которого зависят от конкретных. размеров толщины стенки и условий работы конструкции,Бетонирование конструкции выполняют с использованием известных систем регулирования температур. Такие системы широко известны и применимы в...

Номер патента: 606136

Опубликовано: 05.05.1978

Авторы: Абрамов, Александров, Степанов, Стеценко, Фурса

МПК: G01P 15/093

Метки: акселерометр

...жилкостичувствительного элемента - описываетсяуравнением2 ЯХ-Н2 И Ь2+ Огде- радиус свободной поверхности жидкости;Квысота сосуда;цу - угловая скорость вращения сосуда;О - радиус сектора;- уровень жидкости при вертикальнойОустановке сосуда и цц" О,Из выражения (1) следует, что формасвободной поверхности жидкости несет информацию о величине ускорения , причемпри изменении направления вектора ускорения на противоположное знак перед первымслагаемым меняется на противоположный.В случае применения подобной формы сосуда жидкости равенкО 1 огде С половина хорды сектора,В случае использования цилиндра, основанием которого служит круг радиусом О , ипри его заполнении жидкостью до уровня Ц(при неизменной высоте) объем жидкостиравенд о Из...

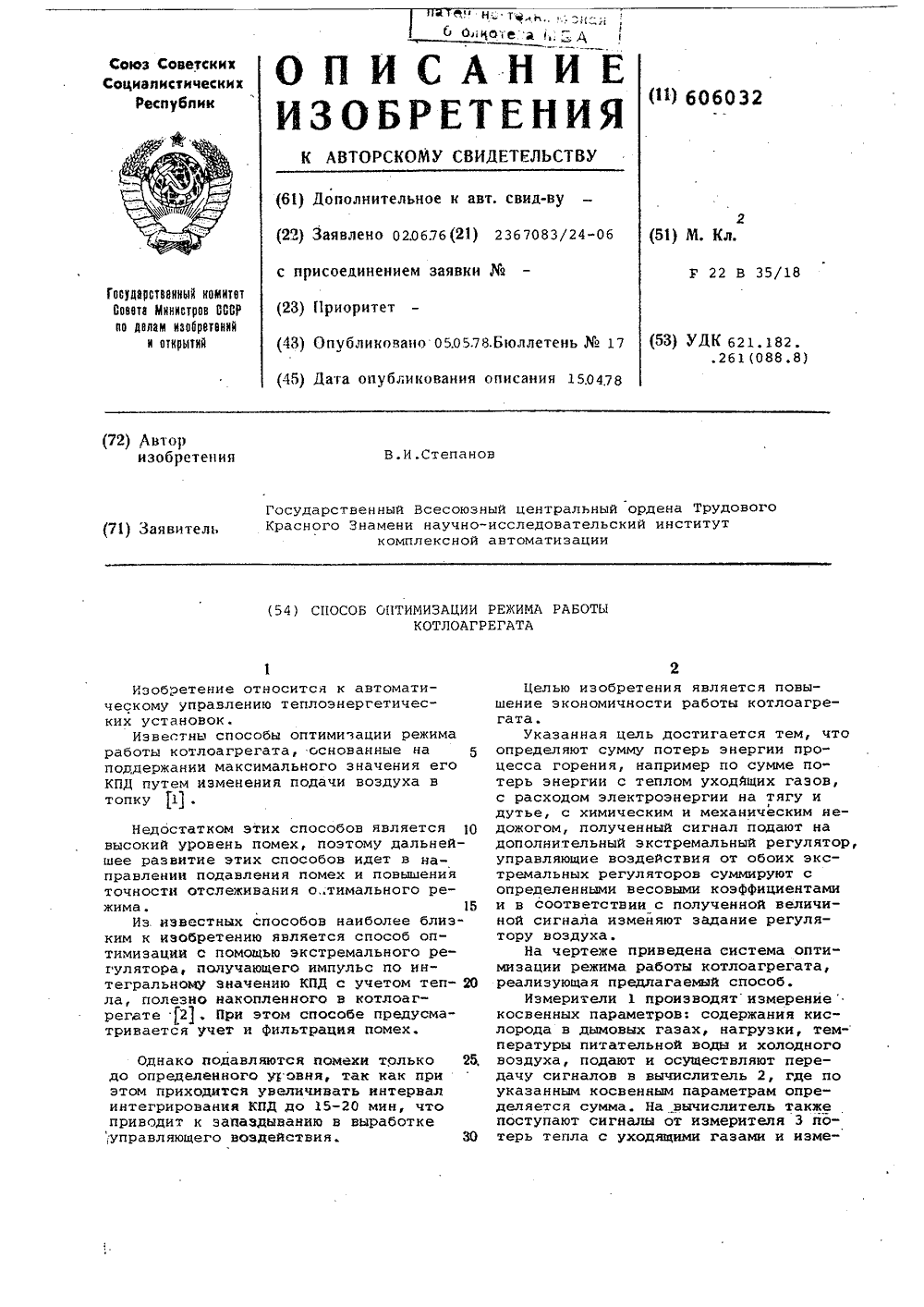

Номер патента: 606032

Опубликовано: 05.05.1978

Автор: Степанов

МПК: F22B 35/18

Метки: котлоагрегата, оптимизации, работы, режима

...всех потерь, полученных в вычислителе 2, подают на экстремальный регулятор 5, после которого получают управляющий сигнал. В вычислителе 6 его суммируют с определенньвщ весовыми коэффициентами с управляющим сигналом от экстремального регулятора 7, на который подают от вычислителя 8 суммарный сигнал интегрального значения КПД и отношения тепла, накопленного в котле к энергии затраченной, На вычислитель 8 для определения тепла, накопленного в котле, от измерителей 9 подают сигналы приращений параметров котла, взятые с одинаковым опережением по времени относительно начала и конца интегрирования КПД. Сюда же подают сигнал от измерителя 10 КПД. Управляющий сигнал от вычислителя 6 изменяет задание регулятору воздуха 11, на который...

Номер патента: 605723

Опубликовано: 05.05.1978

Авторы: Степанов, Степанова

МПК: B30B 15/30

Метки: питатель, роторной

...ная цель достигается тем, что жен шарниром и упругими эпемеситепь выполнен в виде уста загрузочной коробке попастносью вращения, перпендикуляр- матричного стола, при этом есо соединено шарниром с вибобразом.й момент посредст Изобретен риалов давпе но при произ мацевтическо Известна содержащая б загрузочную плоскостью м тор и смесит Питатель ванных сыпу йеобходимой,ванные поро честью и скп матрицы не иЦепь изоб материала иПоставлен питатепь снаб ментами, а с новпенного в го колеса с о ной плоскостилопастное коп нную надтора, вибравращения 11грануп 1 фбматрицы сегранупирохой сыпузаполняют . элементыновпеннымжесткоая в зацепнной на вапу скостьюьники 19вом упругих элементов 11 - на шток 4,вращающий лопастное колесо 3.Упругие элементы...

Номер патента: 605693

Опубликовано: 05.05.1978

Авторы: Крат, Рыбкин, Семенов, Степанов

МПК: B22F 3/14

Метки: горячего, керамических, непрерывного, порошков, прессования

...и обратно и приводится в движение электродвигателем через передачу винт-гайка. Такая передача обеЖечивает большую жесткость при прессовании,Предлагаемая конструкция устройства позволяет упростить кинематику силовой части установки путем исключения механизмов прессования верхнего штока и корректировки положений толкателя и нижнего штока,Это дает возможность использовать для прессования разнообразные типы прессов с нижним расположением прессуюшего механизма.На чертеже показано устройство для горячего прессования, порошка в двух проекциях.Пресс-форма 1 устройства на скользящей посадке может перемещаться в вертикальном направлении в кольцевых опорах 2. Последние закреплены болтовыми стяжками 3 к корпусу печи 4, В нижней части пресс-формы...

Номер патента: 605668

Опубликовано: 05.05.1978

Авторы: Бурова, Глезер, Гордон, Демонис, Зуев, Карпович, Ларионов, Степанов, Чирков

МПК: B22C 9/04

Метки: керамических, литейных, суспензия, форм

...на границе раздела металл-форма, Ширина слоя, представляюшего собой металлокерамическую смесь, достигает 200-300 мк, класс чистоты поверхности отливок не превышает 92 - ЧЗ. Прочность материала форм на изгиб при 1600 С равна 10-А 5 кг/см.Из-за значитепыюй ширины зоны взаимодействия на границе раздела металл-форма-30 820 7,9 2 6 2 азО 25-30 20-25 22-28 0 20-3 22,0 0,2 7 илит, шпинель или бакор. ель ипи бврокорунда сспензиюа и 75,0 одержит шпи успенз мулл ит ите т е н и яия литейных кор,или двуокись 20,20 79,8 ве 2. С шаяститана 72:8,0.смесь мым моделяитель и и вводить в % этилсилик ю титана25,0 вес с % огнеу м,порного наполи оп. 1. отл о электрокорун совом соотиошотличаю илсил ичаюд и двуокисьенин 75.0,4 успензия я тем,чвзяты в ве...

Номер патента: 605140

Опубликовано: 30.04.1978

Авторы: Карасев, Коротков, Степанов

МПК: G01M 1/22

Метки: дисбаланса, индикации, ротора, способа

...трансформируясь во вторичные (статорные) обмотки СКВТ, выделяется в виде напряжений 1 А,. и 11;, Эти напряжения являются, по существу, проекциями вектора на оси прямоугольной системы координат, поскольку коэффициенты трансформации во вторичные обмотки являются соответственно сипусоидальной и косинусоидальпой функциями углового положения ротора СКВТ. За счет механической связи последнего с балансируемым ротором 7 вектор 6 вращается в этой системе при повороте балапсируемого ротора относительно указателей 1 и 2 направления осей коррекции. После синхронного с несущей детектирования в синхронных детекторах 16 и 17 выделяются проекции вектора в виде напряжений Бзх, 1.азу постоянного тока,Разворот осей отсчетной системы координат на...

Номер патента: 605139

Опубликовано: 30.04.1978

Авторы: Горошко, Карасев, Коротков, Степанов

МПК: G01M 1/22

Метки: дисбаланса, ротора

...блок измерения, состоящий из датчика 2дисбаланса, генератора 8 опорного сигнала иблока 4 измерения дисбаланса в прямоугольной системе координат, на вход которого поступают сигналы от датчика 2 дисбаланса игенератора 3 опорного сигнала. Блок запоминания дисбаланса по проекциям состоиг издвух элементов б и о, входы которых соединены с ВыхОдОм блока 4 измерения дис 02 ланс 2.Генератор 7 сигнала несущей частоты соединен с Входами соединенных между собой модуляторов 8 и 9 несущей СРгналами проекциЙ,ВтОрые ВхОДы мОДулЯторОВ 8 и 9 соеДинсны свыходами элементов О и 6 соответственно.Блок индикации дисбаланса образован синусно-косинусным вращающимся трансформатором 10 (СКБ), Механически связанным с ротором 1 и подключенным двумя входами...

Номер патента: 605058

Опубликовано: 30.04.1978

Авторы: Девяткин, Сахаров, Сидоров, Степанов

МПК: F23D 11/06

Метки: ротационная, форсунка

...стакан 3, снабженный в днище 4 отверстиями 5 для прохода воздуха и топливо- подающую трубу 6 с выходными соплами 7, а у выходного торца 8 трубы 6 размещена топливораспределительная чаша 9, обращенная внутрь стакана 3, причем в днище чаши выполнен центральный канал 10, а между трубой 6 и стенками чаши 9 установлена с кольцевыми зазорами 11 и 12 обечайка 13, имеющая отверстия 14, к которым подсоединены сопла 7, а отверстия 5 в днище 4 расположены между обечайкой 13 и трубой 6 и подключены к источнику воздуха.При работе форсунки топливо подается в топливоподающую трубу 6 и через сопла 7 в виде струй попадает на внутреннюю поверхность топливораспрсделительной чаши 9, приИ 5058 Составитель М. ФренкельРедактор Н, Богатова Техред Н. Рыбкина...

Номер патента: 604672

Опубликовано: 30.04.1978

Автор: Степанов

МПК: B25B 21/02

Метки: механизм, ударно-импульсный

...13, на конце которой имеется гнездо под ключ 14. В радиальном пазу жестко закреплен сменный кулачок 15, выступающий за обод колеса.Маховик 7 связан с приводным валом 4 двигателя клиноременной передачей 16 и вы полнея с кольцевой канавкой 17 и пазом 18 на торце. В кольцевой канавке 17 размещен упор, выполненный в виде кольца 19 со стопором 20, который проходит сквозь радиальный паз 18 и зафиксирован в тангенциальном на правлении пружинами 21 растяжения.Промежуточный элемент 9 выполнен в виде диска 22 со ступицей и кольца 23, соединенных между собой через два симметрично расположенных груза 24. 30В диске 22 и кольце 23 закреплены упоры 25 и пальцы 26.Центробежный регулятор 8 выполнен в виде двух подпружиненных двуплечих рычагов 27,...

Номер патента: 604152

Опубликовано: 25.04.1978

Авторы: Степанов, Трошанов, Юрков

МПК: H03K 13/258

Метки: анализа, двоичного, кода, комбинаций

...анализируемой комбинации двоичного кода,и к входам установки внуль тех разрядов регистра сдвига 1,которые соответствуют нулевым символам в анализируемой комбинации двоичного кода.Принцип действия устройства заключается в следующем.Исследуемый процесс подается поинформационной шине 5 на вход первогоразряда регистра сдвига 1, а такжена входы элементов И-НЕ 3 и 4. Приэтом на один из них исследуемый процесс подается в прямом, а на другойв инвероном виде. Вторые входы элемен-,тов И-НЕ 3 и 4 подключены к тактовойшине 7,45Для определения подключения выходов элементов И-НЕ 3 и 4 разряды регистра сдвига 1 кодируются так, что код первого разряда представляет собой значение младшего разряда комбина ции (0), код второго раэряда - значение...

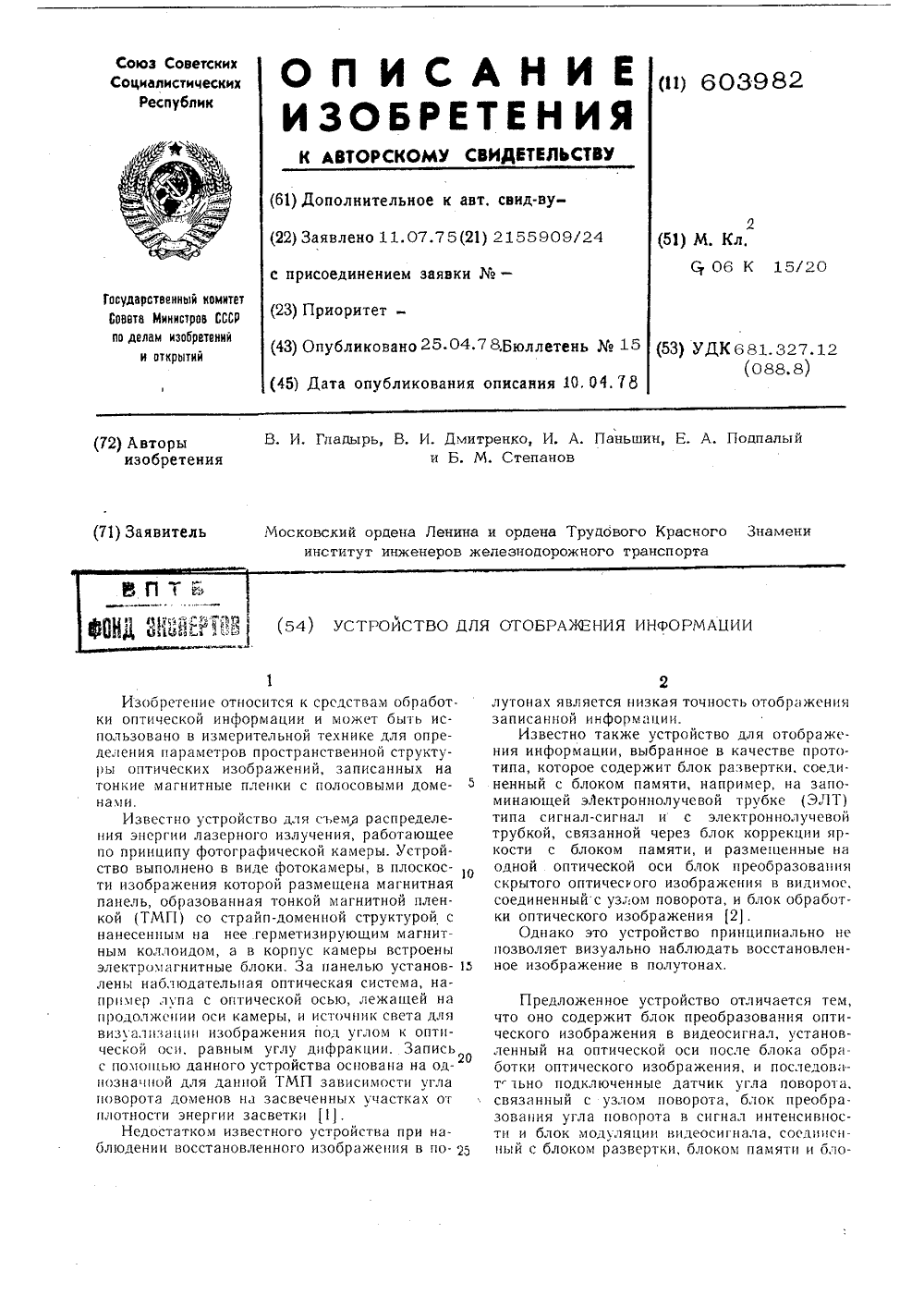

Номер патента: 603982

Опубликовано: 25.04.1978

Авторы: Гладырь, Дмитренко, Паншин, Подпалый, Степанов

МПК: G06K 15/20

Метки: информации, отображения

...фигуре коллоида магнитной пленки,проходит через блок 2, где осуществляются Зпвспомогательные операции: масштабирс ваннеоптического изображения, оптическая оильтрация дифрагировавшего излучения, поворотизображения для выделения требуемого сечения изозоны, - и поступает в блок 3 преобразования оптического изображения в видеосигнал.Блок 3, выполненный, например. на основетелевизионной передающей камеры, ос ществляет разложение оптического изображекия построкам. Полученный видеосигнал подается какна блок 4 развертки, так и на блок 7 модуляции видеосигнала.Опрос магнитной панели по углу поворотадоменов а осуществляется так, что за времяодного кадра (полукадра) угол поворота магнитной панели относительного пучка све.а визуализации Л а...
