Степанов

Номер патента: 1333335

Опубликовано: 30.08.1987

Авторы: Кабанов, Степанов, Фурдюк

МПК: A61G 7/00

Метки: лечебный, щит

...рамы и секций панели. Рама выполнена из двух половин 8 и 9, соединенных шарнирно.Лечебный щит может быть использован следующим образом.30 5 2мого угла поворота панели устанавливают в соответствующие крайние левые отверстия 5 секции 1 и половины8 рамы,Аналогично осуществляют наклонпанели в сторону головы. При этомпоследний фиксатор устанавливают вотверстия секции 3 и половины 9.Наклон сразу трех секций, двухили одной (фиг. 12. Наклон сразу трех секций, двухили одной (фиг. 1). Выполняемые операции аналогичны, отличаются лишьколичеством устанавливаемых фиксато"ров, При хранении и транспортировании половины 8 и 9 рамы складываются по шарнирному соединению в видеперемычки 10 и осей 11, при этом длина перемычки соответствует...

Номер патента: 1332433

Опубликовано: 23.08.1987

Авторы: Селяев, Степанов

МПК: H01R 39/04, H02K 13/14

Метки: электрическая

...контакт междуметаллическими пластинами 2 и заземленным валом 5, Кроме того, обозначены собственная емкость секции 9, емкость 10 секции относительно корпуса машины, емкости 11 между коллекторными пластинами, образованные установленными между ламелями изолированными металлическими пластинами, примыкающими не изолированными ребрами к заземленному валу 5 электрической машины, щетка 12, щетки 13 и 14 разной полярности, эквивалентная схема 15 замещения металлической пластины 2 с диэлектрическим слоем 3, секции 16 обмотки электрической машины, точки50 55 Следовательно, между каждой ламелью 1 и заземленным валом 5 получены по две параллельные емкости, сумма которых равна удвоенной величине (2 С). Шунтирование каждой секции осуществляется...

Номер патента: 1332409

Опубликовано: 23.08.1987

Авторы: Михайлов, Павлов, Русаков, Степанов, Филиппов

МПК: H01H 35/14

Метки: датчик, инерционный

...11, например коническими пружинами с усилиями, эквивалентными уровням замедленной для включения электроэапаласистемы безопасности в момент столкновения. Ход упругого элемента 11больше зазоров между датчиками 3 силыи инерционной массой 9 и датчиком 3силы и подпружиненным элементом корпуса 8, При этом элемент корпуса(наковальня) 8 подпружинен цилиндрической пружиной 12, жесткость которой регулируется с помощью подвижногооснования 13 с направляющей,1Корпус 1 и торцовые крышки 5 снабжены каналом 14, по которому по проводам 15 проходят электрические сигналыс датчика 3 силы на разъем 16.В первоначальном положении инерционная масса 9 с помощью коническихпружин 11 находится в равновесномсостоянии, В момент удара транспортного средства в...

Номер патента: 1332182

Опубликовано: 23.08.1987

Авторы: Бабарсков, Бреев, Горшков, Горяинов, Дунаенко, Оленин, Степанов, Стефанович, Толчеев, Храмов

МПК: G01N 1/22

Метки: аэрозоля, отбора, проб

...над кольцевым вырезом 10 является каплеотбойником 11, Циклоны 8 установлены внутри тора, радиально соединяясь через кольцевой вырез 10 разгонными соплами 5 с трубкой 4 ввода исследуемого воздуха.Устройство работает следующим образом.Перед началом работы в емкость 2 наливают сорбирующую жидкость и подключают воздуходувку (не показана) к патрубку 6 вывода очищенного воздуха, Под воздействием разряжения воздух из атмосферы по трубке 4 ввода исследуемого воздуха поступает в циклоны 8, где, закручиваясь, образует вихрь, На оси воздушного вихря возникает дополнительное разряжение, под действием которого сорбирующая жидкость 3 через отверстие 9 на нижнем торце засасывается в циклоны 8 и под воздействием воздушного потока растекается тонкой...

Номер патента: 1331586

Опубликовано: 23.08.1987

Авторы: Гиршик, Пищалкин, Постников, Степанов

МПК: B07B 1/40

Метки: грохочения

...стойке 2, и двух установленных на ходовых винтах 12 и 13 гаек 16 и 17, жестко соединенных с упругим элементом 7 и с возможностью продольного перемещения - с соответствующей направляющей 14 и 15Каждый иэ ходовых винтов 12 и 13 имеет отдельный привод 18 и 19.Устройство имеет регулировочное приспособление, выполненное в виде двух потенциометров 20 и 21, подсоединенных к каждому упругому элементу 7-10, и блока 22 управления приводами 18 и 19. Потенциометры 20 и 21 включены в мостовую схему, соединенную с блоком 22 управления, и обеспечивают заданное положение короба при изменении количества продукта.Устройство работает следующим образом,Короб 1 на упругих элементах 710, расположенных в плоскости главных центральных осей инерции короба1, 1,...

Номер патента: 1330635

Опубликовано: 15.08.1987

Авторы: Высочанский, Петров, Степанов

МПК: G06F 17/13

Метки: дифференциальных, решения, уравнений

...выводятся через блок 1 пользователю.Рассмотрим более подробно передачу информации, например, из решающего блока 6, в решающий блок 5.Решающий блок 6, устанавливает на шинах 13 адрес решающего блока 5, "1" - на соответствующей шине данных и выдает сигнал ЗП. В исходном состоянии у каждого блока 7 триггер 91 находится в нулевом состоянии и на выход элемента ИЛИ 92 поступает "О". Для рассматриваемого случая в блоке 7 триггер 91 устанавливается в единичное состояние, на выходе элемента НЕ 89 формируется нулевой сигнал, который является сигналом пЗахват , поступающим в узел 56 управления решающего блока 5,. Поскольку выходы всех элементов НЕ 89 группы блоков 7 объединены по схеме МОНТАЖНОЕ ИЛИ, на первый вход каждого элемента И 85 поступает...

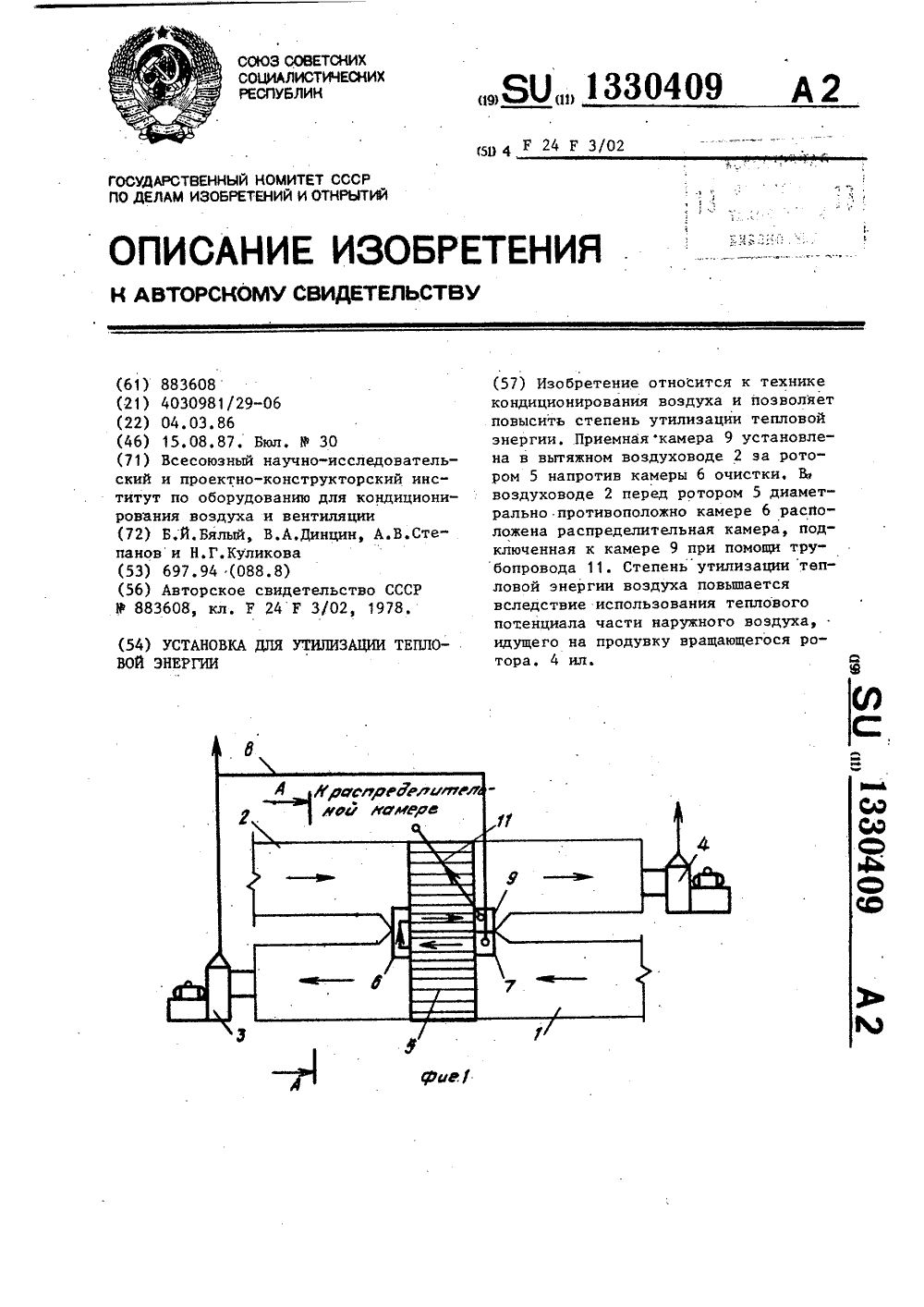

Номер патента: 1330409

Опубликовано: 15.08.1987

Авторы: Бялый, Динцин, Куликова, Степанов

МПК: F24F 3/02

Метки: тепловой, утилизации, энергии

...рябо тНару)тнт. й воздухпо пр 1 ГГо чего у Б 0:1,. ч ховод/ 1 и удял 5(е"мый воздух тто Быт)тжцолту Боздуховоду2 продуваются Ветрти)/ Орами 3 и 4через пращаашийся регенерятивныйте(тлообменчик (ротор) 5.При этом теплый воздух тяримерудаляемый) отдает теплс Бряк(ающемус 5ротору 5, я хо(Од 71,:Япргтттер, няРУЖтЬт(Г) БОСПТ(иИма Ет ТЕ 11 ЛО От 1)ОТОря 5Часть наружного НоДуха с нягне: ЯТРлы 01 ("Горо;т.. 1 уя) Оря погрубопровоцу 8 110 дяегся в напорнута11:1 ИРУ /, (1:"Я 1 сОЙ Я ЧЯРРз ООтсР1(,1 я (я ( Б тс лзт(у 6 017 ис ттси ме"т; 1 тч)трав;(ет(1 е д(вгтжет-,.ия и, сноваротор ".1, попадяеТ в при:. емную камеру 9 Затеи по трубопроводу 1 Зта часть Воздуха поступает в рас.- црсделителцуо кя тору 10, а из цее, пройдя чет)ез ротор 5, уходтп в...

Номер патента: 1330152

Опубликовано: 15.08.1987

Авторы: Алексеев, Геллис, Степанов

МПК: C12M 1/04

Метки: аппарат, выращивания, микроорганизмов

...трубах 11 образуется гаэожидкостная смесь, которая движетсявверх. Гаэожидкостная смесь, выходя из этих труб, поступает в конический диффузор 14 и иэ него на кольцевой диск 15. При прохождении газожидкостной смеси по последнему пузыри газовой Фазы поднимают; ся к поверхности за счет естествен 30152ного всплытия и частично удаляются изкультуральной жидкости. Отделившаясягазовая Фаза, содержащая повышенные 5количества углекислого газа отвоФдится на очистку. На кольцевом диске15 газожидкостная смесь за счет отвода части газовой фазы уплотняется и".поступает в циркуляционные трубы 10,по которым возвращается в нижнюю,камеру 13. Поступление газа в трубы11 регулируется высотой уровня газожидкостной смеси под кольцевым дис-.,ком 15 и количеством...

Номер патента: 1330082

Опубликовано: 15.08.1987

Авторы: Алексеев, Герасимов, Доронькин, Дорфман, Коханов, Кундухов, Степанов, Тигонен, Уколов, Шубин

МПК: C03B 5/033

Метки: выработки, кварцевого, стекла, стержней, труб

...1, вариант с водоохлаждением; на фиг. 7 - вид А на фиг. 1, вари 15 ант полукруглого экрана.Конструкция состоит из нагревательного элемента 1, в качестве которого может быть либо тигель 2, либо элемент сопротивления, включаюший основание 3 и нижнюю плиту 4, разделительного экрана 5 вытяжной машины 6. В свою очередь разделительный экран состоит из симметричных горизонтально перемещающихся частей 7, параллельных направляющих 8, конических проточек, образуюших центральное кони ческое отверстие 9, соединительных пружин 10 и тяг 11, снабженных ручным или электромеханическим приводом 12. Разделительный экран выполняют разъемным и водоохлаждаемым из нержавеюшей стали или графита.30При выработке изделия блок устанавли вается в нагревательном...

Номер патента: 1329962

Опубликовано: 15.08.1987

Авторы: Марусов, Синодеев, Степанов

МПК: B25J 11/00

Метки: манипулятора, модуль

...4 сцепления с приводом 5 и закреплены на корпусе 1, при этом зубчатые диски А и Б муфты установлены соответственно на винте 6 винтовой передачи и в корпусе 1 с возможностью осевого перемещения от электромагнитных устройств 7 и 8.Гайка винтовой передачи состоит из телескопических звеньев 9, на наружных поверхностях которых, кроме наружного звена, выполнена резьба, а на внутренних - участки с кольцевыми канавками длиной, равной длине роликов 10, имеющих кольцевые нарезки с тем же шагом и расположенных в сепараторах 11, причем внутренние части торцов сепараторов выполнены коническими и взаимодействуют с упорными кольцами 12, установленными на концах резьбовой нарезки на винте 6 и звеньях 9.Модуль манипулятора работает следующим образом.Для...

Номер патента: 1328706

Опубликовано: 07.08.1987

Автор: Степанов

МПК: G01M 7/00

Метки: агрегата, вибрационного, машинного

...23 полкл)очен к вибролатчикам 1 - -6 через соответ. ствующис последователИю соечицеццыс суммдторь( 1921 и пере)нокит(;(и 16 - 17.Выход оощего суммдтрд 23 сослццсц с ццтсгр)Тором 22, охваченным отрицятелшюй обрятцсй связь(о, в цепи которой включен дополнительный перемцокцтель 18. Вьхол интегратора 22, а также выход каждого ере. мцж 1 тсг 151 12 --Нодклоч(.и к регистрирующему блоку не показан).ст) исти раотаст с,:(слук)(ци м оразом.Чдцп(цнь(йгрсгаг Во время рдботы соВс ршает цростраствеш(ыс колебания, главцыс прямолццейныс формы которого =, 11 и е процсходят вдоль главных центральных осей 1 /иинерции агрегата, а главные ) гловыс С),)1 цвокру( этих же осей.Сигналы с висролатчцков 16, соотвс(- ствуюцис, например, значениям виороско-...

Номер патента: 1328674

Опубликовано: 07.08.1987

Авторы: Бабак, Гладких, Зализняк, Рябенко, Станкевич, Степанов, Ярошевский

МПК: G01F 1/56

Метки: датчик, пылеугольного, расхода, топлива

...1, выполненный в виде катушки, плотно намотанной на выполненный из изоляционного материала канал 2, встроеный в топливопровод 3. Преобразователь 1 охватывает цилиндрическая изолирующая трубка 4, на которой размещен второй индуктивный преобразователь 5, идентичный первому. Преобразователи электрически включены встречно, а их концы подключены к измерительной схеме б.Датчик работает следующим образом, 29Пылеугольное топливо, двигаясь по топливопроводу 3, наводит в преобразователе .1 ЭДС 1 а в преобразователе 5 - ЭДС 1, . Так как преобразователи 1 и 5 разделены трубкой 4 из изоляционного материала, преобразователь 5 находится на большем расстоянии от оси канала, вследствие чегоИ имеет место неравенство 1 7 1Одновременно катушки...

Номер патента: 1328655

Опубликовано: 07.08.1987

Авторы: Кузьмин, Степанов, Шутов

МПК: F27D 19/00

Метки: декарбонизации, смеси, степени, сырьевой

...этого предлагается измерять концентрацию кислорода, двуокиси углерода,окиси углерода и азота после запечноготеплообменника и после вращающейся печи,концентрацию кислорода, азота и двуокисиуглерода в воздухе, расходы топлива в декарбонизатор и в печь, содержание углерода в топливе, поступающем в печь и вдекарбонизатор, и вычислять стехиометрические коэффициенты топлива, поступающего в печь и в декарбонизатор.На основании указанных измерений определяют степень декарбонизации сырьевойсмеси.Устройство для реализации способа автоматического контроля степени декарбонизации сырья в запечном теплообменнике вращающейся печи, оснащенной декарбонизатором, содержит вращающуюся печь 1, запечный теплообменник 2, декарбонизатор 3,датчики...

Номер патента: 1328561

Опубликовано: 07.08.1987

Авторы: Мережкин, Семаков, Степанов, Шеррер

МПК: F01D 25/24

Метки: диафрагма, паровой, регулирующая, турбины

...поворотного кольца 7, т. е. с зазором 14 между поворотным кольцом 7 и кольцевыми усиками 6, и выступают за торцовую поверхность 15 неподвижной диафрагмы 1. Поворотное кольцо 7 на диаметре Оо его посадочного отверстия (не показано) установлено контактирующим в осевом направлении с неподвижной частью 1 по пояску 9.Регулирующая диафрагма работает следующим образом,Регулирование давления перед регулирующей диафрагмой (в отборе) осуществляется поворотом поворотного кольца 7. При этом окна 8 поворотного кольцарасполагаются напротив окон 3 или между ними, либо занимают какое-либо промежуточное положение, При положении полного открытия пар проходит через окна 7, затем через окна 3 и поступает на лопатки 2.При этом потери для данной скорости...

Номер патента: 1328521

Опубликовано: 07.08.1987

Авторы: Гаас, Дубовский, Потапенко, Степанов

МПК: B65G 51/00, E21C 41/18

Метки: добычи, ископаемого, подземной, полезного

...конвейера 1,очистного комбайна 2 со шнековымиисполнительными органами 3 и ползуна 4, внутри которого размещаетсямеханизм дробления угля (например,шнекового типа). Ползун 4 и прижимные ролики 5 жестко связаны кронштейном 6 с корпусом комбайна. Прижимные ролики 5 подпружинены пружинами7. Полэун 4 жестко связан с пустотелым башмаком 8 и лемехом 9. Вакуумный пневматический конвейер 1 представляет из себя трубу произвольногосечения и имеет продольную щель, пообеим сторонам которой расположены35Ь-образные направляющие 10, на которые опирается гибкий герметиэирующийэлемент 11, который состоит иэ гибкого материала 12, с обеих сторон которого закреплены жесткие поперечные.пластины 13 и 14, позволяющие изгибаться элементу 11 в продольном...

Номер патента: 1328449

Опубликовано: 07.08.1987

Авторы: Моисеев, Степанов, Тарасов, Телятников, Чемлаков

МПК: E02F 9/20

Метки: бульдозера, процессом, рабочим

...(7) вычисляют йижнее значение предела регулирования тяговой мощности Хт Далее процесс копания совершают при зафиксированном исполнительном механизме. При этом на участке АВ диаграммы веэрастает сопротивление на отвале, уменьшается скорость движения и тяговая мощность. В точке В тяговая мощность достигает нижнего пре 1328449"дела регулирования, поэтому по условию (8) начинают выглубление отвала, Если при выглублении отвала удовлетворяются условия (9) алгоритма, то выглубление отвала продолжают, Выглубление отвала продолжают до тех пор, пока н точке С (фиг, 5) диаграммы тяговая мощность приобретает экстремальное значение, При выполнении условия (10) алгоритма выглубление прекращают, С этого момента процесс копания снова совершается при...

Номер патента: 1328115

Опубликовано: 07.08.1987

Автор: Степанов

МПК: B23K 20/00

Метки: выводных, проводов, соединения, электрического

...высокая прочность соединения следующим образом. При сжатии клещей втулки 4 с проводами 2,3 и 5, выполненными из однородного материала, например меди, сплющиваются и настолько плотно сжимаются в плоскости Х-Х, что окисная пленка, всегда покрывающаяся. металл, окажется разрушенной и выжатой в сторону поверхности от сварки, зерна металла одной стенки втулки 4 будут контактировать с зернами металла противоположной стенки втулок 4 до расстояния атомного взаимодействия и производят сращивание стенок втулок 4 совместно с проводами 2,3,5, характеризуемое однородной структурой и прочностью, близкой к прочности основного металла втулок 4. Образуется гомогенное единство соединения проводов 2,3 и 5 с втулками 4. Таким образом, происходит холодная...

Номер патента: 1327999

Опубликовано: 07.08.1987

Авторы: Водченко, Кулик, Степанов, Угнячев, Шкодкин

МПК: B07B 1/42

Метки: грохот

...фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А - А на фиг. 1.Грохот содержит корпус в виде боковинс наружными опорными цапфами 2 и поперечными связь-балками 3, на которых размещается просеивающая поверхность 4. Сверху на корпусе размещен вибровозбудитель 5. На опорных цапфах 2 установлены с возможностью поворота двуплечие рычаги 6, одно плечо которых размещено с возможностью контакта с амортизаторами 7, установленными на боковинах 1, а другое плечо соединено с канатной подвеской, выполненной в виде канатов 8 с пружинами 9. Грохот имеет приспособления для регулирования предварительного сжатия пру. жин 9 подвески, каждое из которых выполнено в виде соединенной с канатом 8 тяги 10, опорных шайб 11, обоймы 12.На тяге 9 имеется гайка 13,...

Номер патента: 1327942

Опубликовано: 07.08.1987

Авторы: Вейгман, Киселев, Криволапов, Степанов, Усов, Устюгов

МПК: B01F 1/00

Метки: приготовления, рабочего, раствора

...в которой размещен датчик 6 плотности. Первое колено У-образной емкости соединено дополнительным трубопроводом 7 с эрлифтом 8, который как и перекачивающий эрлифт 9 и дозирующий эрлифт 10 размещены в расходном баке 11 кислоты, а другой перекачивающий эрлифт 12 и дозирующий эрлифт 13 размещены в расходном баке 14 воды. Расходные баки 11 и 4 снабжены карманами 15 и 16 постоянного уровня. Эрлифты 10 и 13 сообщены с приемной воронкой 17 смесительного устройства 18 в виде змеевика. Датчик 6 плотности и эрлифты соединены с блоком 19 управления.Установка работает следующим образом.Для приготовления рабочего раствора в блоке9 управления формируется сигнал в виде заданного . а сжатого воздуха в единицу времени"данный объем сжатого воздуха...

Номер патента: 1327173

Опубликовано: 30.07.1987

Авторы: Авдеев, Карабанов, Мадыев, Минаев, Степанов

МПК: G11B 20/10

Метки: записи, информации, магнитной

...вместес сигналами с выходов вычислителя 6,Импульсы 1 подсчитываются счетчиком 15 импульсов, если на выходахсчетчика 15 импульсов Формируетсякод 00. При этом ца вьглоде селектора 11 кода Формируется сигнал, который через элемент ИЛИ 9 и открытыйтриггером 13 элемент И 14 производитрегистрацию кода адреса, кода информации и маркера изменения частотыкоммутации г, накопитель 10 информации, Тем же сигналом со счетчика 15импульсов в генераторе 1 импульсовустанавливается меньшая частота коммутации, после чего сигнал с селектора 11 импульсов устанавливат счетчик 15 импульсов в нулевое состояниеи подтверждает епиничное состояниетриггера 13. Во втором случае на выходе блока 7 сравнения Формируетсятолько одна 1 , Б результате на выходе...

Номер патента: 1326753

Опубликовано: 30.07.1987

Авторы: Буданов, Степанов

МПК: F02M 3/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...на приводном валике 5, имеющем опоры в виде отверстий, проходящих в стенках смесительной камеры корпуса 1, и выполненный в последнем обводной канал 6 системы холостого хода, имеющий входное и выходное окна 7 и 8, первое из которых выполнено над одной из опор приводного валика 5 и сообщено с додроссельным пространством 3 смесительной камеры, а второе сообщено с задроссельным пространством 4.Работа карбюратора происходит следующим образом.На режиме малых оборотов холостого хода дроссельная заслонка 2 находится в закрытом положении, и воздух (или топливо- воздушная смесь) проходит в двигатель через входное окно 7 в обводной канал 6 и далее через выходное окно 8 в задроссель ное пространство 4. При полностью открытой дроссельной заслонке 2...

Номер патента: 1326752

Опубликовано: 30.07.1987

Авторы: Буданов, Никитин, Плитман, Степанов

МПК: F02M 1/00, F02M 7/22

Метки: карбюратор, системой, управляемой, хода, холостого

...снабжается возвратной пружиной 36, ВоздейстВую 1 цей ца рычаг 37, жестко закецлеццый на золотнике 33 и конгактцру 1(цс 1 й с упором 38. Такое выполнение коцсгрукциц позволяет расширить возможности, пра Влемой системы холостого хода путсм, например, установки на золотник 33 цриоткрывател срсдства дросселировация Не гп ссйстцу 1 ощего ца основной приВод педали газа) цли выполнить на его базе устройс ВО дл пуска и прогрева холод- НОГО ДВЦГ 1 ТЕЛЯ.Входной участок 13 дополнительного отзо,сцого ка 11 ала может быть снабжен дополш 1 тельцой тозирую 1 цей системой, содержа 1326752шей эмульсионный канал 39, что расширяет возможности оптимальной коррекции состава смеси при работе управляемой системы холостого хода.Карбюратор работает следующим...

Номер патента: 1326732

Опубликовано: 30.07.1987

Авторы: Бардовский, Жуков, Картавый, Степанов

МПК: E21C 47/10

Метки: канатно-цепных, пил, привод

...выходноговала 13 гидропривода 9 и вала 14 канатных барабанов 10 (11), Передача 12 состоит из двухвенцовой неподвижной ведущей звездочки 15, размещенного междувенцами многороликового генератора 16 25волн, установленного на валу 13, ведомойтрехвенцовой звездочки 17 на валу 14, объединенных трехрядной втулочно-роликовойцепью 18,Механизм 4 реверсирования резания вы.полнен в виде редуктора 19 с выходнымвалом 20 и закрепленными на нем водилами 21 и 22 с рабочими блоками 23 и 24. Накорпусе 1 привода установлены парные уравнительные блоки 25 и 26 (фиг. 2),Вращение выходному валу 20 от двигателя передается через систему зубчатыхпередач и быстроходную насосную волновую торый посредством двух одинаковых наборов шестерен 46 и 47 передает вращение...

Номер патента: 1326700

Опубликовано: 30.07.1987

Авторы: Степанов, Чурилов, Ширанков

МПК: D21G 9/00

Метки: бумаги, зажима, рулона

...клиновидный упорный гребень 7.На корпусе 1 жестко закреплены опоры 8, каждая из которых предназначена для свободного конца каждой прижимной пластины 2. На опоре 8 выпол иена направляющая выемка.Форма выступа 6 контактного зле мента 5 и форма выемки на опоре 8 соответствуют друг другу.Зажимная пластина 2 одновременно является пластинчатой пружиной, свободный конец которой с контактным элементом 5 отогнут во внешнюю сторону, что необходимо для первоначального контакта клиновидного упорного гребня 7 контактного элемента 5 с внутренней поверхностью гильзы рулона бумаги. Первоначальное положение эажимной пластины 2 вдоль корпуса 1 определяется с помощью фиксатора 9, ко" торый выполнен в виде полусферическо" го выступа на нижней стороне...

Номер патента: 1326409

Опубликовано: 30.07.1987

Авторы: Дрижов, Иванов, Маврин, Степанов, Ткаченко, Черневский

МПК: B23K 11/04

Метки: заготовки, кольцевой, соединения, стыка

...высоту (0,2 мм) и не содержит окислов. Это обстоятельство позволяет произвести опрессовку грата непосредственно в зажимах сварочной машины.Последующая . термическая обработка, проводимая в сварочной установке, восстанавливает пластические свойства металла, снижение которых произошло в результате опрессовки.На фиг.показан момент сварки стыка; на фиг. 2 - момент опрессовки стыка; на фиг. 3 . сварное соединение в момент термообработки. Способ соединения стыка кольцевой заготовки заключается в том, что навитое из узкой ленты кольцопомещается в зажимы 2 контактной сварочной машины, Через сопло 3 подается в зону сварки защитный газ аргон. Металл зоны соединения разогревается проходягцим электрическим током и сжимается, в результате чего...

Номер патента: 1326333

Опубликовано: 30.07.1987

Авторы: Зайцев, Мельников, Степанов, Тузов, Хаскин

МПК: B02C 17/16, B28C 5/16

Метки: мельница, шаровая

...6:1. Изобретение относится к технике мокрого помола порошковых материалов, преимущественно ферритов, и может быть использовано в электротехнической и электронной промышленности.Целью изобретения является повышение эффективности процесса измельчения и равномерности гранулометрического состава продукта.На чертеже представлена шаровая мельница, продольный разрез.Мельница содержит помольную камеру 1, нижняя часть которой выполнена в виде обратного усеченного конуса с углом раскрытия 40 - 60, а верхняя -- в виде цилиндра. При этом отношение диаметра цилиндра к высоте конуса составляет 2,5: . Помольная камера заполнена шарами 2, высота слоя которых равна высоте конуса. Внутри камеры размещен вертикальный приводной вал 3 с перемешивающими...

Номер патента: 1325653

Опубликовано: 23.07.1987

Авторы: Андерс, Богатин, Грапонов, Гусевский, Колобов, Лопатин, Прокопович, Степанов

МПК: H02P 3/22

Метки: частотно-регулируемый, электропривод

...управляемого ключа 18происходит подключение блока 16 управления регулятором тормозного токак общей системе управления. 35Предельная тормозная характеристика М(Е 1) и закон изменения напряжения на входе инвертора и магнитногопотока в функции частоты У(Е ) иФ(Е) изображены на фиг, 2 для случая, если регулятор 14 тормозного тока и блок 16 отсутствуют. Там же показана характеристика тормозного (активного) тока асинхронного двигателя1 1 (Е), соответствующая закону изменения П(Е) при тех же условиях.На фиг, 2 изображена также характеристики электропривода при регулировании тормозного тока с помощьюблоков 14 и 16: 1 (Е ) - тормозного 50тока; М (Е, ) - тормозногомомента;Кз(Е,) - коэффициента регулятора тормозного тока в функции...

Номер патента: 1325543

Опубликовано: 23.07.1987

Автор: Степанов

МПК: G08C 19/16

Метки: команд, передачи, приема

...эмиттер-базовый переход транзистора 13 ио цепи: провод 3 ли нии связи, резистор 5, эмиттер-базовый переход транзистора 13, резистор 14, провод 2 линии связи, в результате чего транзистор 13 открывается и через базу транзистора 11 проходит ток по цепи: положительно заряженная обкладка конденсатора 6, провод 2 линии связи, провод 3 линии связи,резистор 5, эмиттер-коллекторный переход открытого транзистора 13, диод 7, резистор 12, база транзистора 11, отрицательно заряженная обкладка конденсатора 6, вследствии чего открывается транзистор 11.Через открытый транзистор 11 разряжается конденсатор 6 ио цепи: положительно заряженная обкладка конденсатора 6,2светодиод оптрона 1, открытый транзистор 11, отрицательно заряженная обкладка...

Номер патента: 1325259

Опубликовано: 23.07.1987

Авторы: Арцебашев, Данилова, Мардер, Степанов, Стронгин, Шилькрот

МПК: F24F 9/00

Метки: воздушной, завесы, создания

...счет переменной скорости воздуха по высоте щели 9 каждого насадка 8 при соотношениях площади живого сечения щели 9 и площади .поперечного сечения вертикальногокороба 5, равных 1-3. Воздух подаютв камеру 3 потоками навстречу наружному воздуху, врывающемуся черезвход 13 в камеру 3, Часть потоков направляют с переменным по ее высотеимпульсом,к центру камеры 3, а другуючасть потока воздуха настилают на еебоковые стенки 6,Поток воздуха, истекающий из насадков 8, под действием направляющихщитков 10 разделяется на отдельныеструи. За счет расположения осей насадков 8 параллельно продольной осикамеры 3 одни струи воздуха, проходящие через диффузорные каналы 11,направляются к центру камеры 3, создавая в ней центральный воздушныйдемпфер,...

Номер патента: 1325103

Опубликовано: 23.07.1987

Авторы: Блинов, Лазько, Лоханкина, Сокол, Степанов

МПК: C22C 38/58

Метки: аустенитная, сталь

...и механических свойств сталей производится на прутковом металле. 30Стабильность аустенитной структуОры при охлаждении до -269 С и в нагруженном состоянии обеспечивается принятым сочетанием Мп и Сг и повышенным содержанием растворенного углерода.35Легирование Мо, Ч приводит к повышению предела текучести и временного сопротивления разрыву. Добавка Ч связывает часть углерода в карбиды еще в жидком состоянии металла и способствует измельчению аустенитного зерна, тем самым повышая механические свойства.Бор, кальций и магний легируют45 межкристаллитный слой, измельчают первичные кристаллы в слитке и влияют на изменение природы неметаллических фаэ, что приводит к улучшению дефорируемости в горячем и холодном состояниях, а также...
