G07C 15/00 — Устройства для образования случайных чисел; лотерейные устройства

Номер патента: 1642

Опубликовано: 15.09.1924

Автор: Вдовенков

МПК: G07C 15/00

Метки: тиражная

...берется соответствующим числу цифр предполагаемых в тиражных номерах или соответствующим другим каким-либо комбинациям, подлежащим регистрированию. Диски 1,1. могут быть устроены вращающимися, не скрепленными на своих осях и в этом случае для связи их с осями применяется какое-либо из известных в технике приспособлений, допускающих вращение дисков только в одну сторону, напр храповое приспособление и пр., сами же диски жестко шестернями меньшегоснабженными по оккругленными зубцами, х соответствует числу чков, нанесенных на пехности дисков 1 и проду зубцами должны быть точно против этих обопоказываются и могут задерживаться в них нанесенные на дисках цифры и знаки.Вращения дисков 1,1 может быть произведено при помощи соответствующей...

Номер патента: 2238

Опубликовано: 31.01.1927

Автор: Степанычева

МПК: G07C 15/00

Метки: записывающее, контрольное, лотерей, прибору, розыгрыша

...22, в рамку 19, 19, рычаг 14, стойку 23 и в батарею при чем якорь притянется электромагнитами, и молоточек 24 ударит по ленте, благодаря чему отпечатает в поперечном зигзаге кривой цифру барабана 8, которая остановится против молоточка, Цифра будет расположена в середине зигзага, который делает вычерчиваемая кривая при конце вращения стрелки 1 и при начале следующего вращения (фиг, 3).На фиг. 3 изображена диаграмма игры, проведенной правильно, а на фиг. 4 в диаграм неправильно проведенной игры, по которой видно, что стрелка почти не вращалась, так как шайба 18 все время нажимала на конец рычага 14,В случае, если бы электрического тока нельзя было применить, тогда применяют цилиндр 8, разбитый линиями на равные части по числу требуемых...

Номер патента: 20380

Опубликовано: 30.04.1931

Автор: Соколов-Вихирев

МПК: A63F 5/02, G07C 15/00, G07F 17/32 ...

Метки: автомат, лотерейный

...выдачи жетона на выигрыш,На схематическом чертеже фиг, 1 изображает вид автомата спереди; фиг. 2 и 3 - вид автомата спереди и сзади со снятым кожухом; фиг, 4 - разрез по АВ на фиг, 3,Опущенная в отверстие 1 (фиг.1 и 4) монета падает на вилкообразный рычаг 2 (фиг. 2 и 3), вращающийся вокруг оси 2 и снабженный на противоположном конце заслонкой 3, открывающей при своем подъеме отверстие 4, в которое выкатывается шарик 5 (фиг. 4), расположенный на наклонной плоскости, На оси ручки б (фиг. 1), находящейся с наружной стороны автомата, расположен молоточек 7, оттягиваемый пружиной 8 и зацепляющий зуб хвостовика 9, упирающегося в плоскость 10 (фиг. 2). При нажиме на ЕТ ЕНИЕзащелкивает ее за собачку 13, которая вернулась в это время в исходное...

Номер патента: 22345

Опубликовано: 31.08.1931

Автор: Крынецкий

МПК: G07C 15/00

Метки: аппарат, билетов, выигрышных, номеров, проверки

...помощи поворотных рычагов коллекторными валиками, отличающийся валики 2, контактные пластины 7, 8 и 9, . тем, что, с целью распределения отдель- батарею 15 и лампочку 11,ных номеров по сериям, коллекторныеПри установлении всех шести рычаж-валики 2 укреплены поворотно по ободу ков 6 на определенное числе, валики 2барабана 1, снабженного для поворачитакже располагаютсясоответственно это-вания его от руки маховиком 12, укрему числу, и если оно составляет номерпленным на оси барабана.выигравшего билета, то установленноепомощи соединенных с зубчатыми секторами поворотных рычагов коллектор- ными валиками.На чертеже фиг. 1 изображается вид аппарата сбоку; фиг. 2 - то же, сверху; фиг, 3 - деталь аппарата.Аппарат состоит из барабана 1, по...

Номер патента: 24338

Опубликовано: 30.11.1931

Авторы: Андреев, Андриашева, Краузе, Лампеко

МПК: G07C 15/00

Метки: аппарат, лотерейный

...равняется количеству цифр числа, например для 300 в т отделения, для 50,000 - пять и т. д,Тираж производится б ири помощи помещенных в к ленив шаров одинакового весаследовательной нумерацикх местах на каждом шаре почему каждый шар имеет свой номер: 1, 23, 45 6 7 8, 9 и О, В первое отделение слева вкладываются шары по следующему расчету: если число билетов, серий или, разрядов начинается с единиц 100 1000и т. д.), то во все отделения вкладывается, но десяти шаров с упомянутой нумера-цией. Если число начинается с 2 до 9, включительно то в первое отделение вкладывается столько же последовательных шаров, при чем последний шар обя-зательно должен быть О, например, при , числе билетое начинающихся с 2 - .вкла-дываются два шара с нумерацией 1 и...

Номер патента: 40637

Опубликовано: 31.12.1934

Автор: Костянко

МПК: G07C 15/00

Метки: аппарат, выигравших, номеров, облигаций, тиражах, указания

...должен выходить конец проводника 3, означающий выставленную клавишей цифру, Если выставленное клавишами число (номер) встречает при вращении барабана 1 гребенку 2 с этим же числом, то получится замкнутая электрическая цепь, которая подает при этом сигнал (световой или звуковой) схема фиг, 3.На означенной схеме источник электричества через соецинение щетки с круговым проводником 8, укрепленным на ободе барабана, проводит электрическую энергию к последнему, С проводником 8 соединяется крайний впрессованный проводник 3 гребенки, при встрече соответственной пластинки 7 передающий электрическую энергию в клавишную систему, по которой она проходит в десяток а", изолированный от соседних двух 1 и 11, которые, в свою очередь, изолированы от...

Номер патента: 49535

Опубликовано: 31.08.1936

Автор: Вдовенков

МПК: G07C 15/00

Метки: аппарат, лотерейный

...находящихся в урнв билетов. В зависимости от количества билетов и их веса следует давать ббльшее ияи меньшее давление и количество сжатого воздуха, Отработавший воздух уходит из. цилиндра через отверстие 3 в крышке. Предмет изобретения,1. Лотерейный аппарат в виде урны,отличаюшийся тем, что неподвижнаяурна снабжена ситоабразным днищем 4 для подачи в нее, с целью осуществления перемеш иван ия билетов, сжатого воздуха из расположенного под днищем урны устройства,2. Форма выполнения лотерейного аппарата по п, 1, отличающаяся тем, что устройство для подачи в урну сжатого воздуха состоит из соприкасающегося с днищем 4 вращающегося диска 5 с отверстиями 15 и укрепленной на диске 5 коробки 7 с распределительными каналами и отверстиями 16 и 17,...

Номер патента: 527722

Опубликовано: 05.09.1976

Авторы: Леонтьев, Шершнев

МПК: G07C 15/00

Метки: генератор, сигналов, случайных, электромеханический

...пазы 5, расположенные под углом к радиусу, проведенному в центр отверстия, образованного пазом па внутренней поверхности кольца. Как плата, так и крышка выполнены из диэлектрического материала. Толщина кольца выбрана из расчета свободного перемещения в полости образованного барабана металлических шариков 6, с на. ружной стороны кольцо охватывается бандажом 7, Упругие штыри 2 расположены в полости между платой и крышкой. В центре барабана установлены электропроводные штыри 8 и 9, подключаемые к источнику постоянного тока, Между штырями име. ется зазор, расположенный в полости барабана, Образованный платой, крышкой и кольцом барабан установлен с возможностью вращения на опорах 10,При вращении барабана электродвигателем 11 в направлении,...

Номер патента: 532873

Опубликовано: 25.10.1976

Авторы: Воробьев, Потапов, Смирнов, Сюзев

МПК: G07C 15/00

Метки: генератор, процессов, случайных

...поступают на вхо- Кды соответствующих блоков 61+ бп, спомощью которых подключают к соответствующим входам Щ -входового блокасуммирования 7 прямые или инвертированные значения спектральных коэффициентов фУолша, В результате суммирования последних в блоке суммирования 7 формируется значение случайного процесса в одной конкретной точке его интервала определения, По сигналу из блока 9 полученное значение случайного процесса черезблок считывания 8 выдается на выход устройства с обнулением блока 7 суммирования, На каждом из последующих шаговработа имитатора аналогична.ИДля воспроизведения новой реализациислучайного процесса с теми же спектральными характеристиками блок управления9 выдает сигнал обнуления блока суммирования 7, генератора 5...

Номер патента: 533956

Опубликовано: 30.10.1976

Авторы: Захаров, Салимов

МПК: G07C 15/00

Метки: генератор, сигналов, случайных, управляемый

...2 с дискретностью 2 - ", где п - число зарядов унравля(ощсго кола.Пусть ца ,выходе предлагаемо.о генератора необходимо, получить сигнал (высокий пообразователь 3, состоящий в каждом пазряде из пс(р(зого и второго элементов И 4 и элемента ИЛИ 6, регистр 6 для хранения кода заданвой вероятности. У (каж (ого разряда ре. ."истра 6 один единичный выход.Блок 1 синхронизации соединен с генератором 2 равномерно распределенных случайных чисел и регистром 6, логих(ескнй преобразователь 3 - с )выходами генератора ц регистра. Выходом устройства является выход логичепкого преобразователя (выход старшего разряда),Работает устройство следующим образом.Под действием сигнала, (поступающего с блока 1, в (каждом разряде генератора появляется си-.цал...

Номер патента: 534775

Опубликовано: 05.11.1976

Авторы: Гаврилов, Шапиро

МПК: G07C 15/00

Метки: генератор, многоканальный, случайных, чисел

...селек-,ждущего мультивибратора 8, вход которого тора 5 поступает импульс случайной амплу-.а также второй вход регистра сдвига им-туды, равной напряжению на выходе фильтпульсов 9 и вход делителя частоты 10 при- ра узких,частот 3 в момент "взятия про 4соединены к выходу блока управления 11., бы В зависимости от амплитуды этогоВыход делителя частоты 10 соединен пер 6 ьмй импульса на одном из входов амплитудновходом регистра сдвига импульсов 9, пер- го селектора 5 появляется сигнал, что эк вый, второй и последующие выходы котовивалентно выпаданию того или иного числа.рого подключены к шинам сброса блоков Обнуление амплитудного селектора 5памяти 6 одноименных каналов, (т, е, пер; осуществляется импульсом, поступающимвого, второго и...

Номер патента: 538383

Опубликовано: 05.12.1976

Авторы: Гарнакерьян, Глушан, Сосунов

МПК: G07C 15/00

Метки: датчик, потоков, случайных, событий

...интервалов.Процесс случайного блуждания моделируется реверсивным счетчиком под действием случайной последовательности импульсов с гео метрическим распределением интервалов, поступающей на ного от вероятностного двоичного элемента. При попадании реверсивного счетчнка,в некоторое фиксированное состояние (поглощающее) на выходе устройства 30 появляется случайный импульс, который вновьустанавливает счетчик в к-е состояние, и процесс многократно повторяегся.На чертеже приведена блок-схема датчика.В состав датчика входят вероятностный дво. ичный элемент 1, реверсивный счетчик 2, дешифратор 3, группа 4 элементов И, блок 5 задержки, элемент 6 ИЛИ, коммутатор 7. Один выход элемента 1 соединен с суммирующим, а другой - с вычитающим входами...

Номер патента: 543004

Опубликовано: 15.01.1977

Автор: Гондарев

МПК: G07C 15/00

Метки: генератор, импульсных, потоков, случайных

...к свосмм Второму Входу, ко ВходуВСР 051 ПЕОСПЕОГО (15 ) -ПОЕЮСИИс 6 И КО ВХОду ГЕиии 7 задсржки. Выходы веронпостного(Е,Л)-ио,осинс 6 и линии 7 зЕдсРжки срез элементы И 8 - 1, 8 - 2, , 8 - -Л подклю.чсиы ко входам этсмс)гга Р 1,1 И 2,В основу описываемогоСиср) Еоре положено Выполнение операции суисриозиИш1Р 11 сЙ7-,законов распределеш)я 11),Е,(Е), получаемых врезультате композ)щии )( равномерно распреДЕЛЕННЫХ С)ЕУЧс)ЕЕИЫХ СШНаЛОВ. 1),)Е 5 РЕаЛийции Выражения (1) необходимо ироизьодитьс вероятностями , случайную выоорку и генерирование комиозиц)ш равномерно распределенных импульсов. ( Лучайиая Выборка осуществляется Вероятностным (1, А) -полюсником 6. Операция композиции равномерно распределенных случайных импульсов, поступающих с...

Номер патента: 543962

Опубликовано: 25.01.1977

Авторы: Леусенко, Морозевич, Ярмолик

МПК: G07C 15/00

Метки: генератор, псевдослучайных«, чисел

...соединены со счетными входами щ 10 старших разрядов триггеров, а единичныевыходы триггеров ( тт - 1 тт) старших разрядров соединены со счетными входами триггеров (у - ги ) младших разрядов соответственно.5 На чертеже приведена структурная электрическая схема генератора.Генератор содержит и триггеров 1 сосчетным входомпричем единичные выходытриггеров М младших разрядов соединены 20 со счетными входами пт старших разрядовтриггеров, а единичные выходы (и - е )старших разрядов триггеров соединены соЬчетными входами ( и - иу.) младших разрядов триггеров соответственно, Входы 2 и3 являются тактовыми входами генератора,Заказ 756/65 Тираж 735 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий...

Номер патента: 543963

Опубликовано: 25.01.1977

Авторы: Гарнакерьян, Глушан, Сосунов

МПК: G07C 15/00

Метки: генератор, двоичной, последовательности, случайной

...программирования, управляющий вход которого через блок задержки соединен с выходом генератора, входы - с выходами коммутатора, а выходы через шифратор - со входами счетчика, выход которого является выходом генератора, а вход счетчика соединен с выходом элемента И, первый вход которого через триггер совди. нен с выходом датчика пуассоновского по-Для увеличения точности разложения заданного закона распределения необходимоувеличивать число членов ряда (1), т.е.необходимо увеличивать емкость счетчика6 и соответственно шифратора 7, блока 8и преобразователя 10. Заданную точностьна практике удается достичь при числе членов разложения порядка 10+20, т,е, при4 - 5 разрядах счетчика. При таких емкос-тях набирать заданную программу...

Номер патента: 543964

Опубликовано: 25.01.1977

Авторы: Баканович, Костюк, Мельник, Орлов, Шмерко

МПК: G07C 15/00

Метки: генератор, потоков, случайных, событий, управляемый

...при а, = 1 - через-ыеэлементы 4 И, либо при о, = О не проходят. Импульсы, прошедшие через соответствующие элементы 4 И, поступают черезэлемент 5 ИЛИ на счетный вход счетчикаимпульсов. Таким образом, при выборек -го адреса блока 8 памяти на первой группе разрядных выходов этого блока устанавливаются сигналы Р,формирующие входной пуассоновский поток счетчика 6 импульсов с интенсивностьюй=с,.=л"К г р.,а,е 104При этом, по существу, элементы 4 Иреализуют операцию умножения вероятностей(Э на коэффициенты Оа элемент 5ИЗЫДИ осуществляет суммирование произведвний о а) Коэффициенты а, образуютГ 1 й;двоичный код требуемого значения интенсивности Я, входного потока счетчика 6 имКпульсов, Набор таких кодов, хранящийся вблоке 8 памяти, и...

Номер патента: 545997

Опубликовано: 05.02.1977

Авторы: Лазарев, Трошанов, Юрков

МПК: G07C 15/00

Метки: генератор, импульсов, последовательности, случайной

...1, подключен ко входу синхронизации первого триггера и ко входам установки остальных триггеров, а выход другого - ко входу установки первого триггера и ко входам синхронизации остальных триггеров. Выходы триггеров 2 подключены ко вторым входам блока элементов И 7. Выход элемента ИЛИ 8 соединен с одним входом элемента 11, второй вход которого подключен к первому выходу генератора 3, и является выходом устройства.Тактовыми импульсами с первого выхода генератора 3 производится опрос датчика случайных чисел 1, на выходе которого с вероятностью 0,5 появляется импульс, поступающий на информационный вход первого триггера 2, на первый вход одного из элементов И 9 и через элемент НЕ 10 на первый вход другого элемента И 9. Запись единицы в...

Номер патента: 552628

Опубликовано: 30.03.1977

Автор: Коорт

МПК: G07C 15/00

Метки: датчик, марковской, последовательности, случайных, чисел

...образом.Генератор 2 формирует нормально распределенные случайные числа с нулевым средним значением и единичной дисперсией.Возводимое в квадрат случайное число образуется как сумма некоторой части независимого нормального случайного числа от генератора 2 и некоторой части предыдущего случайного числа с выхода сумматора 5. Это обеспечивает свойство марковости вырабатываемой последовательности случайных чисел, сохраняя в то же время свойства одномерной плотности вероятности случайных чисел в вырабатываемой последовательности. Степень корреляционной связи между соседними случайными числами в последовательности определяется отношением двух уровней датчика 10. Для того, чтобы изменение степени корреляционной связи не влияло на масштаб...

Номер патента: 552629

Опубликовано: 30.03.1977

Авторы: Гаркуша, Герасимов

МПК: G07C 15/00

Метки: датчик, случайных, чисел

...вход которого потупают случайные импульсы пуассоновского потока с выхода генератора 8, таким образом, что хотя бы один импульс появляется в течение времени, равного периоду следования импульсов генератора 2, с вероятностью, равной обратной величине числа разрядов регистра 1. Как только на нулевой вход триггера 7 поступает случайный сигнал, элемент И 4 закрывается, а элемент И 5 открывается. Код в регистре 1 сдвигается, а код в счетчике б сохраняется до тех пор, пока импульс с выхода делителя 3 частоты, пройдя элемент И 5, не выдаст его в выходной канал через группу элементов И 9 ь 9 ъ 9. При этом выходной импульс элемента ИЛИ 10 устанавливает счетчик 6 в нуль. К этому времени импульс с выхода элемента И 5 уже переводит в единичное...

Номер патента: 556471

Опубликовано: 30.04.1977

Авторы: Гаврилов, Сейдак, Шапиро

МПК: G07C 15/00

Метки: генератор, случайных, управляемый, чисел

...последовательность имлульсов на выходе элемента памяти 8, Сз - регулярная последовательность импульсов на выходе блока управления 10, Уз, Уз, Уз, У 7 - регулярные последовательности импульсов соответственно на первом, втором, третьем и четвертом выходах распределителя импульсов 9.т - длительность импульса счета Уз, Т - период импульсов УзГенератор работает следующим образом.Стационарный пуассоновский поток импульсов, случайных по амплитуде и времени появления, генерируемый первичным источником 1 случайных импульсов, поступает на вход блока формирования 2. На выходе блока формирования получается случайная последовательность У однополярных прямоугольных импульсов фиксированной амплитуды, но случайных по моментам появления с...

Номер патента: 557394

Опубликовано: 05.05.1977

Автор: Козлов

МПК: G07C 15/00

Метки: датчик, случайных, чисел

...-го разряда регистра 5 сдвига.Датчик работает следующий образом.С выхода генератора 1 на вход регистра 5 поступает импульс и производит сдвиг в сторону старшего разряда и. При этом в младший разряд регистра запишется двоичная цифра с выхода сумматора 4. Одновременно с выхода генератора 1 сиг. нал поступает и на вход счетчика 6. Если перепалке. ния счетчика при этом не происходит, то с его выхода не поступает сигнал опроса элемента 2. Если же счетчик переполняется, то, переходя в начальное состояние, он выдает сигнал на входы элемента 2 и элемента 8 И, Второй вход элемента 8 соединен с выходом одного из промежуточных разрядов регистра, например Р , где (2(п), поэтому при переполнении счетчика 6 в сумматоре 7 образуется сумма по гпоб 2...

Номер патента: 563683

Опубликовано: 30.06.1977

Автор: Самоваров

МПК: G07C 15/00

Метки: лотерейное

...сигнал Угадывайте, Одновременно по перепаду управляющего напряжения триггера 26 блоком 29 формируется импульс, который поступает на счетчик 31 количества розыгрышей и через элемент 28 задержки на стоповый вход триггера 26.В монетоприемнике должен быть предусмотрен датчик, выдающий импульс электрического сигнала при опускании полноценных монет определенного достоинства. Выход этого датчика соединен с пусковым входом триггера 26, а управляющий выход этого триггера непосредственно соединен с входом ключа 27. Импульсные входы ключей 14, 15 соединены с выходом формирователя 20 импульсов блока 16 контроля количества набираемых номеров.Выход ключа 15 соединен с импульсными входами ключей 9 ь 9 г 9 п, ключей 10 ь 102 , 10 с электроприводом 8...

Номер патента: 572823

Опубликовано: 15.09.1977

Авторы: Леусенко, Морозевич, Цуриков, Ярмолик

МПК: G07C 15/00

Метки: генератор, псевдослучайных«, чисел

...параллельный принцип формирования разрядов псевдослучайного двоичного числа, что приводит к усложнению генератора 11. Другой генератор псевдослучайных чисел содержит регистр сдвига и блок сумматоров по модулю, что также обуславливает большие аппаратурные затраты 21, 1-1 аиболее близким к изобретению техническим решением является генератор псевдослучайных чисел, содержащий пг триггеров, входы которых подключены к тактовому входу генератора, а выхоМорозевич и В. М. Цурико15 17 20 21 1 2 1 1 или 34 3 4 5 Г 7 9 10 5 или 93 или 73,9 или 13З,Г,7 или 13 23 31 33 Таблица 215 ггг 1 1 3 7 3 Подписное Тирак 738 Изд.776 Заказ 2146/1 Типография, пр. Сапунова, 2 4 6 10 18 20 22 В исходном состоянии хотя бы один триггер должен находиться в...

Номер патента: 572824

Опубликовано: 15.09.1977

Авторы: Кан, Тафель

МПК: G07C 15/00

Метки: датчик, случайных, чисел

...входом блока 4 вычитания и со входом счетчика 5, выход которого подключен ко второму входу блока 4 вычитания, третий вход которото соединен с выходом источника 1 случайного сигнала, а выход - с первым входом блока 6 элементов ИЛИ, второй вход которого соединен с выходом блока 3 элементов И, а выход является выходом датчика.Датчик случайных чисел работает следующим образом.При генерировании случние которых меньше А, эткрытые. элементы И, ИЛИдят на выход датчика.Если же значение тенерируемото числа больше А, то дешифратор 2 запрещает работу элементов И блока 3, изменяет на единицу содержимое счетчика 5 и разрешает работу блока 4 вычитания. С помощью последнего ат572824 Формула изобретения Составитель А. С. КарасовТехред И/ Михайлова...

Номер патента: 575670

Опубликовано: 05.10.1977

Авторы: Бердников, Ляндрес

МПК: G07C 15/00

Метки: потоков, случайных, событий, формирования

...интегратор. источник постоян575670 Формула изобретения Составитель А КарасовТехред О. Луговая Корректор Д. Мельниченко Редактор Л. Утехина Заказ 4038/35 Тираж 735 Подписное ЦИИИПИ Государственного комитета Совета Министров СССР по лелам изобретений и открытиИ13035, Москва, Ж 35, Раушская наб., д 4/5Филиал ППП Патент, г. Ужгорол, ул. Проектная, 4 ного напряжения, последовательно соединенные генератор шума, блок задания требуемого распределения и блок памяти (3.1Недостатком этого устройства также является его сложность.Целью изобретения является упрощение устройства,Для достижения поставленной цели в предлосенном устройстве выход блока сравнения соединен с управляющими входами блока памяти и интегратора, выходы которых соединены...

Номер патента: 585513

Опубликовано: 25.12.1977

Авторы: Балан, Гроссман

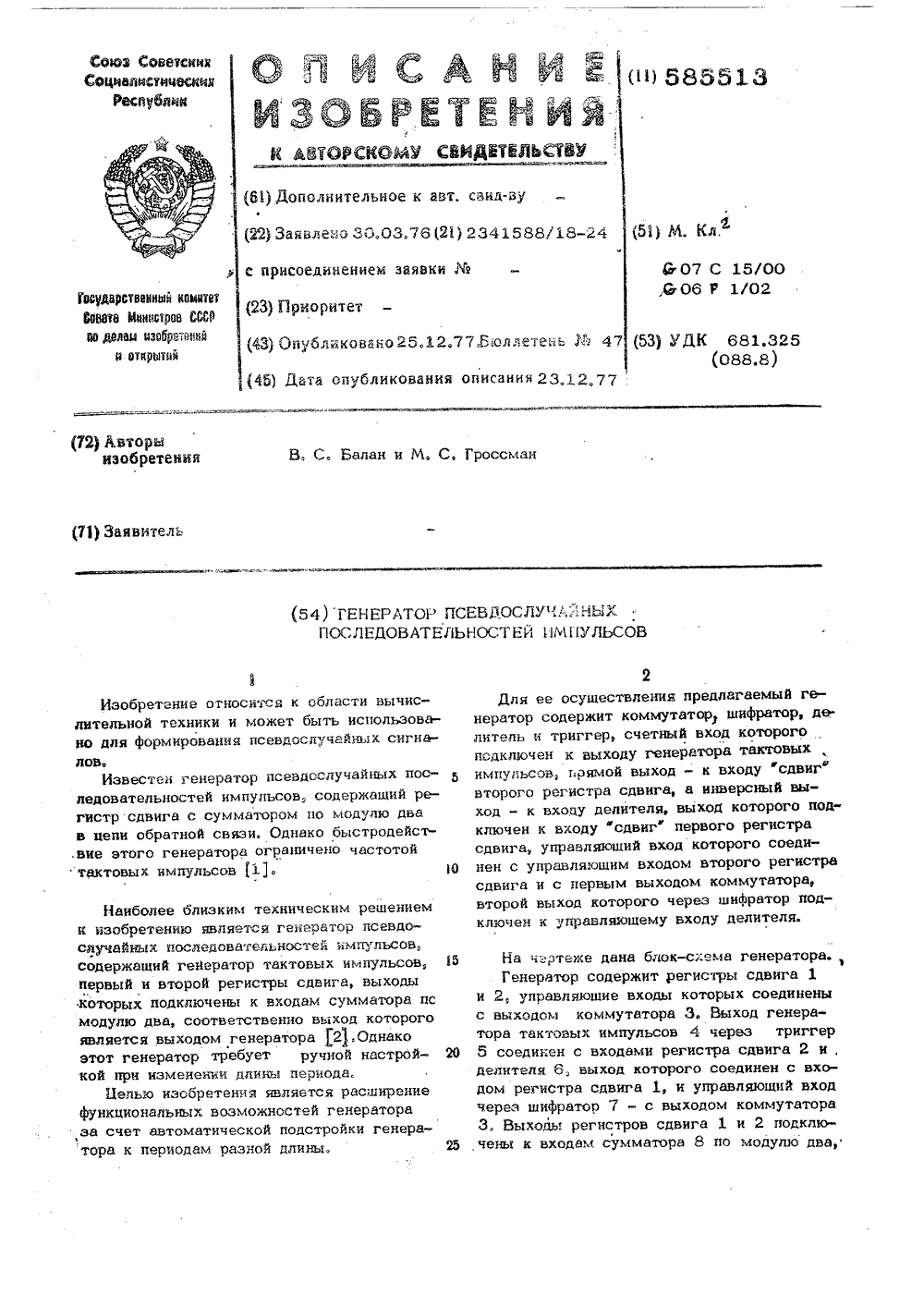

МПК: G07C 15/00

Метки: генератор, импульсов, последовательностей, псевдослучайных«

...5 поступают на входы синхронизации всех триггеров регистра сдвига 2 р и он начинает генерировать псевдослучайную3 )последовательность, период которой определяется состоянием коммутатора 3, а 1 О структура - выбранной обратной связью и начальной установкой регистра. Органы, управляюшие обратной связью и установкой, на чертеже не показаны.На регистр 1 тактовые импульсы посту пают с инверсного выходатриггера 5 через делитель 6. Коэффициент деления делителя устанавливается шифратором 7 в зависимости от состояния коммутатора Зт Так, например, при длине регистров, равной шес-гО ти разоядаме период последовательности равен (в тактах)Т = 2 - 1 = 63Тогда коэффициент деления делителя 6 составит=Ытокт. Следовательно, такто- г 5 Вые импульсы...

Номер патента: 586482

Опубликовано: 30.12.1977

Авторы: Меткин, Миронов

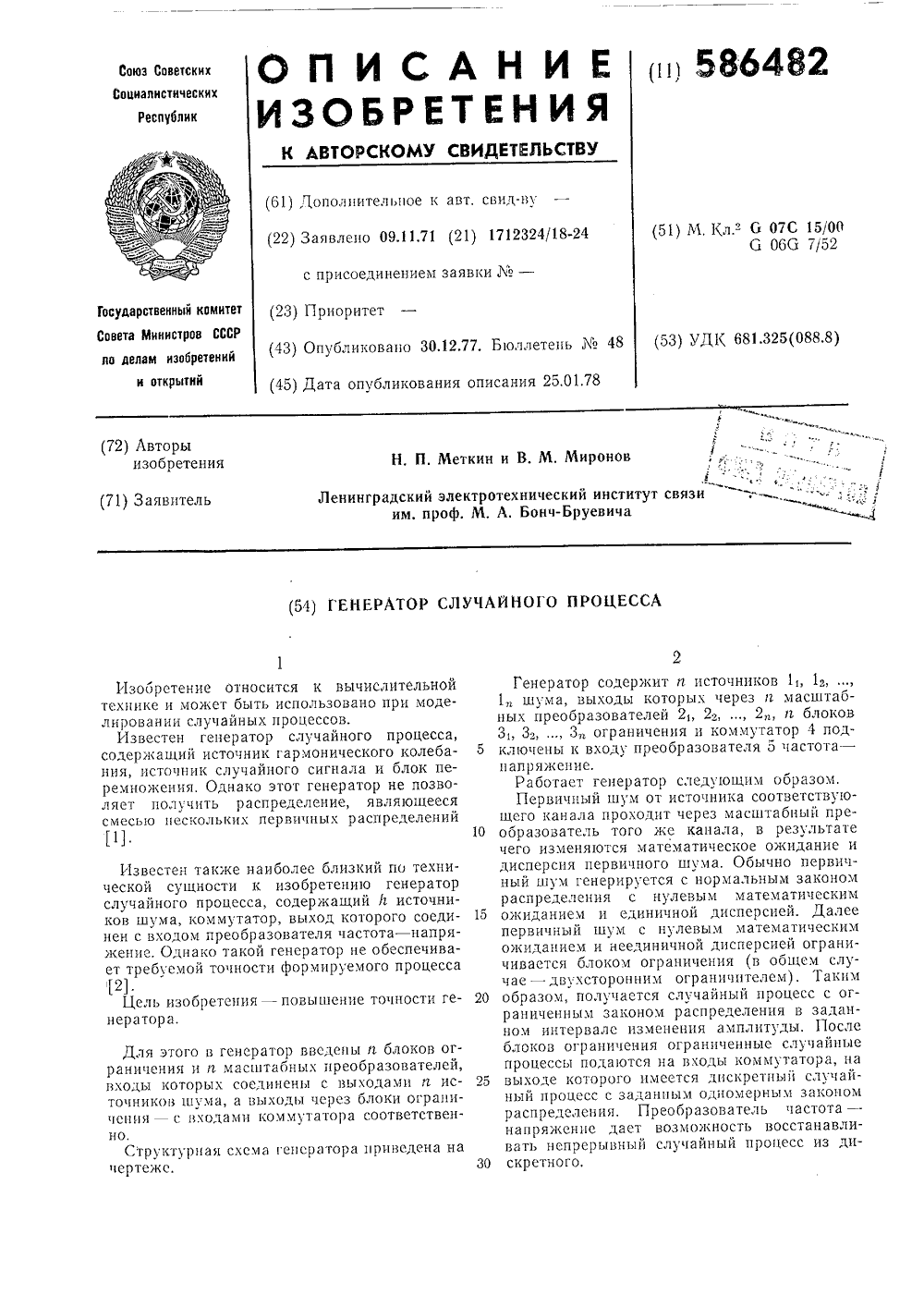

МПК: G07C 15/00

Метки: генератор, процесса, случайного

...генератора приведена н нератор содержит и источников 1 ь 12, ,1 шума, выходы которых через и масштабных преобразователей 2 ь 2 з, , 2, г блоковЗь Зз, , Зограничения и коммутатор 4 под 5 ключены к входу преобразователя 5 частота -напряжение.Работает генератор следующим образом,Первичный шум от источника соответствующего канала проходит через масштабный пре 10 образователь того же канала, в результатечего изменяются математическое ожидание идисперсия первичного шума, Обычно первичный шум генерируется с нормальным закономраспределения с нулевым математическим15 ожиданием и единичной дисперсией. Далеепервичный шум с нулевым математическиможиданием и неединичной дисперсией ограничивается блоком ограничения (в общем случае - двухсторонним...

Номер патента: 586483

Опубликовано: 30.12.1977

Авторы: Дементьев, Яновский

МПК: G07C 15/00

Метки: генератор, псевдослучайных«, сигналов

...элементов И 2 и 4, определяется числом тактов, соответствующих дешифрированному состоянию регистра 9. Последовательность подключения регистров 1 и 5 к выходу генератора через элемент ИЛИ 3 задается значением (1 или О) последнего элемента предшествующего отрезка последовательности.Поскольку значение элемента последовательности на выходе регистра сдвига является случайным подключение того или другого регистра к выходу также случайно, что и определяет отсутствие периода в выходной последовательности. Значение последнего элемента предшествующего отрезка подается на вход блока управления 7, который формирует управляющие сигналы О или 1. Длительность управляющего сигнала определяется, как сказано выше, состоянием регистра 9, которое...

Номер патента: 587478

Опубликовано: 05.01.1978

Авторы: Грудин, Козаченко, Рудоманов, Рудько, Стадник

МПК: G07C 15/00

Метки: генератор, импульсов, потока, пуассоновского, случайных

...9273536.известно устройство, содержащее источник шума, усилители, пороговые элементы, сумматор.Однако оно имеет относительно малую интенсивность выходного потока импульсов.Целью изобретения является повышение быстродействия генератора.Для этого генератор содержит подключенную к выходу широкополосного усилителя цепочку из И последова" тельно соединенных дифференцирующих элементов и тт блоков пороговых элементов, выходы которых соединены со входами сумматора, а входы - с выходами дифференцирующих элементов соответственно.На чертеже изображена структурная схема предложенного генератора.Генератор содержит источник шума 1, выход которого соединен со входом широкополосного усилителя 2, и блоков 3 пороговых элементов, выходы которых через...

Номер патента: 588550

Опубликовано: 15.01.1978

Авторы: Глушан, Саплин

МПК: G07C 15/00

Метки: генератор, импульсных, потоков, случайных

...изобретения является повышение точности генератора.Для этого предлагаемый генератор содержит источник тактовых импульсов и дополнительный счетчик, вход сброс которого подключен к выходу элемента ИЛИ, счетный вход - к выходу источника тактовых импульсов, а выход - к и-му входу элемента ИЛИ.На чертеже приведена блок-схема генератора.Генератор содержит источник пуассонов- ского потока импульсов 1, счетчик 2, дополнительный счетчик 3, дешифратор 4, блок элементов И 5-0 - 5-й, вероятностный 1, 1(-полюсник 6, источник тактовых импульсов 7 и элемент ИЛИ 8. Выход источника 1 соединен со входом счетчика 2, выходы которого подключены ко входам дешифратора 4, а выходы последнего присоединены к первым входам элементов И 5-0 - 5-й, ко...
