Попов

Номер патента: 1594426

Опубликовано: 23.09.1990

Авторы: Бельских, Буравцов, Лыткин, Попов, Тулупов, Филев

МПК: G01N 33/48

Метки: гнойно-деструктивных, заболеваний, исходов, легочно-плевральных, острых, прогнозирования

...Для устранения остаточной плевральной полости больномуосуществили временную эндобронхиальную окклюзию промежуточного и в последующем главного бронхов, Однакорасправить легкое из-за прочногоошвартования не удавалось. Произведены торакопластика и мышечная пластика бронхиальных свищей. Послеоперационный период протекал тяжело.,осложнился .нагноением операционной раны, гнойным эндобронхитом, "острой легочно-сердечной недостаточностью. Количество лейкоцитопериферической крови составляло9,0 10 9 кл./л, лимфоцитов 13%, Изучение степени дезагрегации тромбоцитов показало, что до проведения сеанса ГБО степень дезагрегации составляла 3,9%, а после проведения 4, 1% (прирост степени дезагрегации составил 5, 1%), Несмотря на проводимое комплексное...

Номер патента: 1594284

Опубликовано: 23.09.1990

Авторы: Машьянова, Попов, Старков, Томских

МПК: E21F 13/00

Метки: горной, массы, мелкофракционной, породо(рудо)спуск, самотечного, транспортирования

...металлические патрубки 8, а свободное пространство междупоследними и скважинами заполнено твердеющим составом 9 (например, бетоном).Транспортное средство 10 выгружает горную массу 11. Выпуск горной массы 1 изпорода(рудо)спуска 2 осуществляется натранспортный горизонт 12.Способ самотечного транспортирования горной массы по предлагаемому породо(рудо)спуску заключается в следующем.Раздробленную горную массу с транспортного средства 10, заезжающего на загрузочную площадку 1, ссыпают в устьепорода(рудо)спуска, Одновременно черезпатрубки 8 в скважины 5, пробуренные в восходящем или нисходящем порядке (на чертеже приведен второй случай), начинают подавать сжатый воздух от шахтной пневмосети под давлением 0,5-06 МПа. Из скважин через шпуры 6...

Номер патента: 1594275

Опубликовано: 23.09.1990

Авторы: Барабашкин, Ли, Мессер, Попов

МПК: E21D 1/06

Метки: буровое, долото

...производительным эа счет поочередного вскрытия боковых отверстий 4. смещенных на половину их контура, и дальнейшего истирания сторон 5, имеющих небольшую площадь 20 контакта с забоем. Бурение ведется до полного износа сторон 5 породоразрушающего инструмента 3, В процессе работы долота промывочная жидкость, поступающая через центральный канал 2, попадает в полость 9, 25. а из нее распределяется в продольные каналы 10, попадая к месту контакта породоразрушающего инструмента с породой независимо от его износа. 30 Формула изобретенияБуровое долото, включающее корпус сцентральным промывочным каналом и прикрепленный к нему полый породоразрушающий инструмент с боковыми отверстиями,35 о т л и ч а ю щ е е с я тем, что, с цельюупрощения...

Номер патента: 1594083

Опубликовано: 23.09.1990

Автор: Попов

МПК: B65G 27/00

Метки: вибрационный, питатель

...неподвижном основании 1 на катках 2 рабочий орган 3. Последний связан с приводом 4 возвратно-поступательного перемещения. Днище рабочего органа 3 в разгрузочНой части имеет треугольный вырез 5. На разгрузочном конце рабочего органа 3 с помощью шарнира б прикреплен шит 7. В щите 7 выполнено отверстие 8, являющееся продолжением треугольного выреза 5. Ось 9 шарнира б расположена в треугольном вырезе 5. На оси 9 установлен с возможностью вращения ролик 10 таким образом, что верхняя точка поверхности ролика расположена выше поверхности 11 транспортирования рабочего органа 3. Под треугольным вырезом 5 может быть установлено дополнительное днище 12, прикрепленное к рабочему органу 3.Питатель работает следующим образом.При...

Номер патента: 1594042

Опубликовано: 23.09.1990

Авторы: Борченко, Зимин, Номеровский, Попов, Соболев, Фомин

МПК: B61L 25/02

Метки: поезда, полном, прибытия, составе

...Блок 6 управления находится в состоянии ожидания сигналов занятия участков 9 - 12.Поступление информационного сигнала о занятии участка 10 (12) отправляющимся поездом с выходов блока 7 на входы блока 6 управления приводит последний в активСоставитель С. Шикова Техред А. КравчукТираж 400 ыгинКорректор Н. КорольПодписноеоткрытиям при ГКНТ СССна б., д. 4/5Ужгород, ул. Гагарина, 101 Редактор В. БЗаказ 2805 ИИПИ Государственного комитета по изобретениям13035, Москва, Ж - 35, Раушская 1 роизводственно-издательский комбинат Патент, г ное состояние и вызывает появление на выходах блока 6, подключенных к другим входам блока 2 записи информации управляющих сигналов, вызывающих подключение источника 1 к электромагниту 3.Таким образом,в зоне...

Номер патента: 1594036

Опубликовано: 23.09.1990

Автор: Попов

МПК: B61F 15/12

Метки: буксовый, узел

...1 ил.1594036 формула изобретения Составитель М. ФрадкинРедактор В. Бугренкова Техред Д. Кравчук Корректор М. КучеряваяЗаказ 2805 Тираж 390 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва; Ж - 35, Раушская наб., д. 4/5Производственно. издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к железнодорожному транспорту, в частности к конструкции букс подвижного состава,Цель изобретения - повышение эксплуатационной надежности путем визуальной диагностики состояния узла.На чертеже показан буксовый узел, общий вид.Буксовый узел содержит роликовые подшипники 1, закрепленные в корпусе 2 и на оси 3 посредством торцовой гайки 4 и стопорной планки 5. Планка 5...

Номер патента: 1594012

Опубликовано: 23.09.1990

Авторы: Попов, Руденец

МПК: B60P 1/28

Метки: самосвальное, средство, транспортное

...воздействует на тягу 1. Последняя воздействует на кривошип 12, который проворачивается и проворачивает вал 13 с правой стороны кузова 4. Вал 13 проворачивается, и вместе с ним проворачиваются рычаги 14, воздействующие на тяги 15, которые в свою очередь воздействуют на запорные крюки 16. Последние, повернувшись, освобождают запорные пальцы 17 правого откидного борта 5. Происходит от-, пирание запоров бокового борта с правой стороны кузова.С левой стороны кузова запоры левого бокового борта 5 остаются закрытыми, так как при подъеме кузова правые опорные кронштейны 3 кузова 4 обкатываются вокруг правых опорных пальцев 2 рамы 1, а вал 8 с правой стороны кузова не удаляется от опорного пальца 2, и его рычаг 18 обкатывается вокруг...

Номер патента: 1593734

Опубликовано: 23.09.1990

Авторы: Иванов, Попов, Спиридонова

МПК: B21D 22/02

Метки: вытяжки, заготовки, листовой, полых

...детали. Перед окончательной вытяжкой производят вытяжку с утонением, уменьшением лиаметра и подпором в торец полуфабриката усилием, равным 0,6 - 1,5 усилия вытяжки, получая промежуточный полуфабрикат с толщиной стенки, равной 0,5 - 0,8 толщины листовой заготовки. Указанное соотношение усилия подпора в торец полуфабриката и усилия вытяжки исключает появление трещин критической величины по сечению стенки вытягиваемой детали. дят окончательную вытяжку путем приложения только усилия деформирования к лонной части промежуточного полуфабриката до получения диаметра готовой детали.Положительный эффект заключается в том, что при указанных соотношениях усилий вытяжки и подпора в торец полуфабриката растягивающие напряжения в его стенке постепенно...

Номер патента: 1593696

Опубликовано: 23.09.1990

Авторы: Виноградова, Попов

МПК: B01J 19/24

Метки: реактор, трубчатый

...посредством диффузора, а выход30 центрального участка связан посредствомконфузора с поворотным коленом, а такжетем, что соотношение проходных сеченийвходных центральных и выходных участковтруб составляет соответственно 1;335 20):100 - 1000), а диспергаторы выполнены ввиде установленных по оси труб стержней,образующих с внутренней поверхностьютруб кольцевой зазор,40, На фиг. 1 изображен трубчатый реактор,разрез; на фиг. 2 - труба-диспергатор; на фиг, 3 - трубчатый реактор, смонтированный в цилиндрической емкости; на фиг. 4 - разрез А - А на фиг, 3: на фиг. 5 - разрез Б-Б 45 на фиг,3.Реактор включает входные участки труб - диспергаторыи 2, центральные участки труб 3; выполняющие функции реакционных колонн, и выходные участки труб -...

Номер патента: 1593684

Опубликовано: 23.09.1990

Авторы: Асс, Данилов, Попов, Соколовский

МПК: B01D 46/02

Метки: рукавный, фильтр

...работает следующим образом,Из статического состояния фильтр переходит в рабочее состояние через две фазы переходного состояния.Первая фаза переходного состояния заключается в том. что при включении вентилятора 5 на выходе из него образуется ударный импульс газового потока, Причина образования этого импульса состоит в том, что вентиляторы приводятся в движение короткозамкнутыми электродвигателями переменного тока, имеющими очень жесткую характеристику и, соответственно, очень короткий (почти мгновенный) период разгона. В результате очень быстро (почти мгновенно) нарастает скорость подаваемого вентилятором газа, движение которого в начальный момент носит характер ударного импульса (ударной волны),.Этот ударный импульс от вентилятора 5...

Номер патента: 1593663

Опубликовано: 23.09.1990

Автор: Попов

МПК: A61M 16/04

Метки: трубка, эндотрахеальная

...оборудованию, аименно к эндотрахеальным трубкам.Цель изобретения - уменьшение давления на стенки трахеи,На чертеже показана предлагаемая эндотрахеальная трубка,Эндотрахеальная трубка содержит трубчатое тело 1, у рабочего края 2 которого установлена эластичная манжета 3, выполненная в виде воронки, закрепленной на трубке 1 меньшим основанием, Толщина манжеты 3 уменьшается к ее свободному краю. Манжета 3 имеет гибкие каркасные элементы 4, прикрепленные к стенке манжеты и к трубке 1,С нерабочего конца трубки 1 заводят фиксатор (не показан), выполненный в виде широкого кольца на гибком прутке, так, чтобы кольцо фиксатора прижало манжету 3 к трубке 1. Интубацию трахеи выполняют, как обычно, После заведения эндотрахеальной трубки в трахею...

Номер патента: 1593639

Опубликовано: 23.09.1990

Автор: Попов

МПК: A61B 17/34

Метки: органов, пункции, трубчатых

...пластина 7, а фиксаторы подшиваются к стенке органа или приклеиваются к.ней, В дальнейшем при подъеме внутричерепного давления ликвора до определенного уровня давление по патрубку 11 передается в сильфон 4, жесткость . которого рассчитана на это давление, сильфон 4 увеличивается в длину, толкая насаженную на его подвижный торец иглу 1, которая протыкает стенку полого органа и заводится в его просвет. Поскольку мандрен 10 прикреплен к неподвижному торцу сильфона 4, то он не смещается вслед за иглой и открывает ее просвет. Ликвор по патрубку 11, сильфону 4 и игле 1 сбрасывается в просвет полого органа, где он всасывается стенкой или растворяется в токе крови или лимфы. Когда избыток ликвора дренируется, давление в системе снижается и...

Номер патента: 1408898

Опубликовано: 15.09.1990

Авторы: Бахтин, Попов, Савинов

МПК: F16L 59/06, F16L 59/065

Метки: теплоизоляция, экранно-вакуумная

...шири ны отражающего материала 1. Длина прорезей 3 равна или несколько больше Зз ширины отражающего материала 1 и подбирается так, чтобы исключить взаимное поперечное смещение лрокладочного 2 и отражающего 1 материалов после сборки. По обеим сторонам прорезей 3 в материале 2 оставлены перемычки 4, величина которых зависит от ширины прокладочного материала 2. Шаг прорезей 3 определяется экспериментально в зависимости от ширины и толщины прокладочного 2 я отражающего 11 материалов .Б материале 2 выполняют прорези 3, в которые затем последовательно пропускают отражающий материал 1, обладающий большей жесткостью. При сборке пакетов из таких слоев изоляции ион" таж выполняют так, чтобы незакрытые прокладочнымматериалом 2 участки поверхности...

Номер патента: 1454083

Опубликовано: 15.09.1990

Авторы: Габбасов, Гаврилов, Позин, Попов

МПК: G01N 33/48

Метки: клеток, концентрации

...Е). Образец помещают в пластиковую кювету и просвечивают узким коллимиро" ванным пучком света ( Л = 860 нм). Объем оптического канала Ч составил 5 мм . Для создания потока час 801454 ОЗЗ не, касается способа исследования свойств клеток крови, предназначено для диагностических и научных иссле дований. Цель изобретения - повышение точности определения концентрации клеток крови. Для этого создают поток клеток крови через оптический канал и одновременно измеряют интен сивность и относительную дисперсию флуктуаций интенсивности прошедшего череэ образец света и определяют концентрацию клеток крови,тцц через оптический канал образецперемешиваю: магнитной мешалкой. Вкачестве и:немника света используютфотодиод ФД 27. С помощью вольтметра...

Номер патента: 1590799

Опубликовано: 07.09.1990

Авторы: Бочаров, Попов

МПК: F16K 17/00

Метки: двухседельный, клапан, предохранительный

...ДляКлапан регулируют следующим обра- проверки работоспособности предохранизом, 10 тельного клапана при низких температурах,В собранном предохранительном кла- находящегося не под давлением рабочей пане осуществляют регулировку одновре- среды, в полость 20 силового цилиндра вененного уплотнения основного 4 и тилем 16 подается сжатый газ, действующий равновешивающего 5 запорныхорганов по на поршень 17, который передает зто усилие , едлам 8 и 9. Для этого уравновешивающий 15 на хвостовик 7 штока би открывает запорный запорный орган 5, жестко закрепленный на орган 4, После этого закрывают вентиль 18, штоке 6, подводят до соприкосновения к а открывают вентиль 19, который, соединяя седлу 8, а основной запорный орган 4 пере- полость 20 с...

Номер патента: 1590739

Опубликовано: 07.09.1990

Авторы: Польшаков, Попов, Тюленев

МПК: F16D 43/20, F16D 7/02

Метки: муфта, предохранительная, фрикционная

...т,е, дисбалансное выполнение ведущей полумуфты делает .еенеуравновешенной вокружном направлении, что и создает появление дополнительного момента вращения, Для:уменьшения сил сопротивления, возникающих в винтовом зацеплении, винтовые нарезки целесообразно покрыватьспециальными антиАрикционными покрытиями, обеспечивающими минимальное значение величины коэффициентов трения.Решающее значение для обеспечения как работоспособности данной муфты, так и ее надежности при срабатывании является выполнение ее геометрических параметров, такими, при оторых силовые параметры во Фрикционной паре и в винтовом зацеплении имеют равновеликие значения или значения, близкие к. равновеликим. Это условие может быть выполнено, если размещение винтового...

Номер патента: 1590724

Опубликовано: 07.09.1990

Авторы: Губа, Зыков, Колесник, Попов, Прилуцкий, Седов, Чечель

МПК: F16C 1/20

Метки: боудена, троса

...изгибана входе существенно возрастает со-.противление ее подачи. При этом наблюдается нестабильность осуществления процесса плющения и навивки,проявляющаяся в его кратковременныхостановках, а также в нестабильности , геометрических размеров каркаса исечения плющеной проволоки. При углах подачи более 85 ф ухудшаютсяусловия смещения витков каркаса вдольоси валка, что снижает в свою очередьстабильность процесса навивки.При степенях обжатия менее 520имеют место низкие значения контактньк напряжений, что ведет к пробук "совкам и к прекращению процесса плющения и навивки. При степенях обжатияболее 55 из-за увеличения ширины плю щеной полосы и по этой причине воз"растания угла подъема винтовой линии каркаса снижается устойчивостькаркаса в...

Номер патента: 1590664

Опубликовано: 07.09.1990

Авторы: Попов, Тельных

МПК: F04D 1/12

Метки: насос, черпаковый

...каналов 9 в 10-20 раэ больше суммарной площади сечения выходных участков 6 каналов 5,Регулирование напора черпакового насоса осуществляется в следующей последовательности.При частотах вращения ниже номинальных клапан 8 удерживается в закрытом состоянии пружинами 11, и напорная характеристика насоса определяется работой каналов 5. При этом, несмотря на некоторое снижение КПД; потребляемая насосом мощность остается ниже номинальной, так как этим режимам соответству-. ют значения величины расхода и напора значительно ниже номинальных. На режимах, когда потребляемая насосом мощность становится равной номинальной, поддействием центробежных сили перепада давления жидкости происходит открытие клапанов 8,После открытия клапанов 8 жидкость5...

Номер патента: 1590500

Опубликовано: 07.09.1990

Автор: Попов

МПК: B65H 61/00, D06H 3/00

Метки: длины, осмотра

...лампа 9, После измерительных валиков материал через направители 3 заправляется на барабан 10 с реверсивным приводом 11, кото рый кинематически связан с осью 1. Подъем верхнего подпружиненного валика осуществляется выступами 12, платформы установленной на призме 13 30 посредством тяг 14, связывающих направители 3 с платформой. Для захвата материала при его заправке используются захваты 15 типа "крокодил", которые ремнями 16 пропускаются через пазы 6 валиков и заправля ются на барабан 10,Устройство работает следующим образом.Материал 2 захватывается "крокодилом" 15, ремень 16 захвата пропускается в 40 пазы 6 валиков 4 и заправляется на барабан 10. По мере прохождения ремней в пазах валиков последние не вращаются. Как только кромка...

Номер патента: 1590482

Опубликовано: 07.09.1990

Авторы: Дорошка, Машинсон, Мошкевич, Петрунин, Полинец, Попов, Шифрин, Шорохов, Эгидес

МПК: C22C 38/32

Метки: литейная, нержавеющая, сталь

...и др. Цель изобретения - улучшение литейных свойств, качества поверхности отливок, повышение ударной вязкости и .пластичности. Сталь содержит компоненты при следующем соотношении, мас4: углерод 0,01 - 0,15; хром 17 - 19; кремний 0,4 - 1; марганец 0,4 - 0;9; титан 0,1 - 0,7; алюминий 0,01 - 1,2; РЗМ 0,001 - 0,1; бор 0,0005-0,008; барий 0,001-0,1; кальций 0,001 в ,05;железо остальное, 2 табл. технологической пробе в виде шара с усецЕнным конусом.Термообработку отливок и образцов производят при 820 С в течение 1,5 - 2 ч с использованием защитной атмосферы.Механические свойства определяют натикратных образцах 0 5 мм в соатветсти с существующими требованиями.Наличие пригара на поверхности отливок и количество брака по недоливу...

Номер патента: 1590457

Опубликовано: 07.09.1990

Авторы: Бабушкина, Письменская, Попов, Строкатова

МПК: C03C 8/16

Метки: шликер, эмалевый

...СаО 2-4; 7 п 0 1 О; СаГ8-О; Иа А 1 Р 2-4, 100; магний хлори"стый 6-водный 0,5-0,9; магний сернокислый 7-водный 0,02-0,05; алюминийхлористый 6-водный 0,05-0,2; вода 4050. Температура обжига эмалевых покрытий 720-800 С, термостойкость 400"420, механическая прочность на удар2,5-3,0 Дж, кислотостойкость 0,020,04 мг/см, щелочестойкость О,50,22 мг/см 2 . 3 табл.1590457 Таблица 2 Сбстав Фритты Содержание компонентов, мас. 810 А 10 э СаО НаО ВО э. ВаО ЕпО СаР ИазА 1 Г 2 гО1 . 19,00 5,00 4,00 15,00 15,00 2,00 10,00 8,00 2,00 20.00 2 23,00 2,00 2,52 13,38 10,00 3,00 15,00 10,00 3,00 18,10 3 25,00 2,10 2,00 13,00 .12,90 1,00 15,00 10,00 4,00 15,00 Свойства эмалевых покрытий приведены в табл.3.Таблица 3 покрытия с высокой...

Номер патента: 1590422

Опубликовано: 07.09.1990

Авторы: Макаренко, Попов, Селиверстов, Серов

МПК: B65G 33/18, B65G 47/52

Метки: ориентирования, транспортирования

...в транспортный лоток 10 трубчатого сечения,Устройство снабжено ударно-толкающим переориентатором 11. соединенным кинематической связью 12 с валом 3 винта 2. Переориентатор 11 выполнен в виде двуплечего рычага, имеющего на одном конце изогнутый толкатель 13, а другой его конец закреплен с помощью пружины 14, Рычаг переориентатора 11 шарнирно закреплен на неподвижной оси 15, На рычаге переориентатора 11 закреплен ролик 16, установленный с возможностью взаимодействия с рабочей поверхностью 17 кулачка 18, входящего в кинематическую связь 12, в которую входит также установленный в подшипниковых опорах трансмиссионный вал 19, на торце которого закреплен кулачок 18, Трансмиссионный вал 19 связан с валом 3 винта 2 зубчатой шестеренной...

Номер патента: 1590418

Опубликовано: 07.09.1990

Авторы: Алексеев, Журкович, Кирин, Климентьева, Попов, Порецкий, Роговцев, Тихомиров, Язев

МПК: B65F 1/14

Метки: контейнерах, мусора, уплотнения

...тележки 7, электродвигателя 14 двухбарабанной лебедки и мотор-редуктора 27 привода барабана 6 использован кабель ЗЗ, подвешенный на тросе 34 посредством роликов 35. Для .управления устройством для уплотнения мусора в контейнерах может быть использован пульт управления (не показан), смонтированный, например, на одной из колонн 36 мусороперегрузочной станции 2.Устройство работает следующим образом.Б исходном положении устройство размещено, как показано на фиг.1 и 2, при этом барабан 6 поднят в верхнее положение грузоподьемным механизмом 5 - механизмом подьема и опускания барабана, электродвигатель 8 привода тележки 7 козлового крана 1 и мотор-редуктор 27 привода барабана 6 предварительно отрегулированы на заданные угловые скорости и...

Номер патента: 1590276

Опубликовано: 07.09.1990

Авторы: Лемешев, Макиенков, Попов, Процкив

МПК: B23K 11/10

Метки: контактной, сварки, точечной

...зазор Е. Зажимные болты 11, соединяющие планку 5 с токо- подводящей частью 3 корпуса, прохоят через выемку, На торцовой поверх,ости электрододержателя б выполнены фентрирующие пазы К, охватывающие заимные болты 1 1. При этом последние Снабжены втулками 12, изолирующими их от токоподводящей части 3 корпуса 2, планки 5 и электрододержателя 6 и исключающими электрический контакт между корпусом и ползуном. Выводы трансформатора подключены к токоподводящей части 3 корпуса 2 и к планке 5. Для исключения короткого замыкания вторичного контура трансформатора между пальцами 4 и планкой 5 установлены изолирующие втулки 13,Устройство для контактной точечной сварки работает следующим образом,Приводом сжатия ползун 1 вместе с установленным на нем...

Номер патента: 1590253

Опубликовано: 07.09.1990

Авторы: Ванин, Герасименко, Орлов, Попов, Синельников

МПК: B23K 9/00, B23K 9/10

Метки: высокочастотного, дуги, источник, модуляцией, низкочастотной, питания, программируемой, сварочного

...сварочного тока через дугу дополнительно протекает ток паузы, в задатчике 8 амплитуды тока паузы происходит суммирование выходного сигнала эадатчика 7 амплитуды импульсов тока От с опорным напряжением постоянно, т,е. как , для момента импульса, так и в паузе, при этом формируется сигнал (фиг, 2). Полученный с выхода задатчика 8 амплитуды тока паузы сигнал сравнивается с полученным с датчика 2 тока усилителем 3 рассогласования: по результирующему сигналу блок 4 10 15 20 25 30 35 40 формирования управляющего сигнала управляет рабо 1 ой блока 1 управления выходной мощностью. на выходе которого получают заданный сварочный ток 1. На фиг, 2 на диаграмме. показаны кривые тока сварки 1 св при широтно-импульсном регулировании сварочного тока.В...

Номер патента: 727088

Опубликовано: 30.08.1990

Авторы: Азовцев, Беликов, Гандин, Лазаревский, Мильтин, Попов, Унывалов, Хожаинов, Череватый

МПК: H02J 3/00

Метки: судна, энергоснабжения

...на отдельные секции с различными параметрами) автоматическими выключателями с дистанционньи управлением, т.е. так, чтобы обеспечивалась возможность включением-отключением выключателей оптимизировать комплексное сопротивление линии для каждого выполняемого режима в зависимости от предъявляемых к нему требований, Благодаря матричному секционированию обеспечивается возможность набора линии из последовательно, параллельно или последовательно-параллельно включенных секций. В общем случае матричное секционирование линии энергоснабжения позволяет, например, любой генератор СЭС через любую секцию (линию с оптимальными параметрами) подключать к любому трансформатору напряжения источников ПЭС. Возможность управления генераторньи агрегатом...

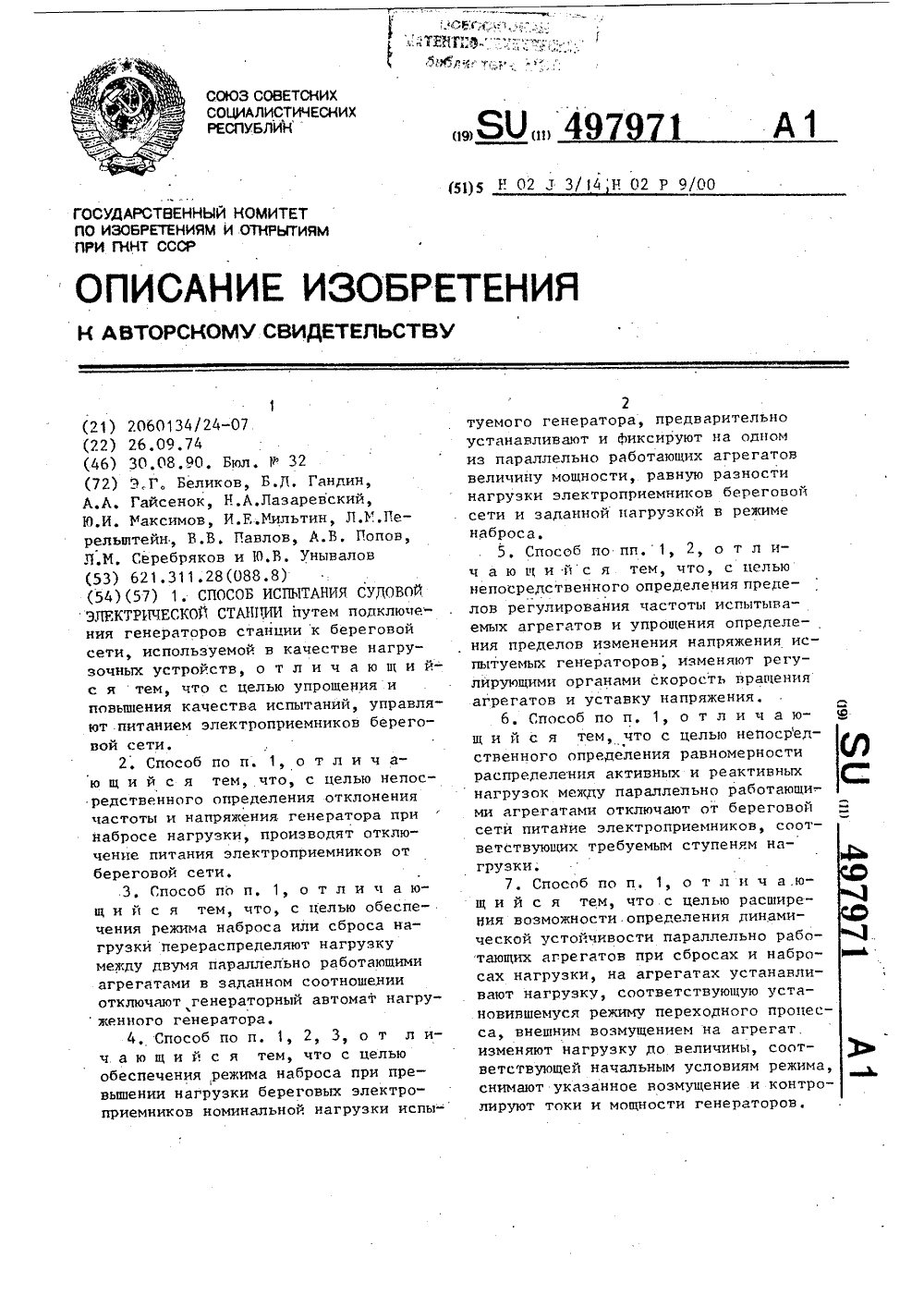

Номер патента: 497971

Опубликовано: 30.08.1990

Авторы: Беликов, Гайсенок, Гандин, Лазаревский, Максимов, Мильтин, Павлов, Перельштейн, Попов, Серебряков, Унывалов

МПК: H02J 3/14, H02P 9/00

Метки: испытания, станции, судовой, электрической

...чество проводимых динамических режимов испытаний и обеспечил непосредственную оценку результатов их, независимо от изменения параметров береговой сети и линий, связывающих судовую электростанцию и береговую сеть.Согласно изобретению, поставленная цель достигается благодаря тому, что в процессе проведения динамических режимов швартовных испытаний судовой электрической станции, генераторы которой подключены к береговой сети, управляют питанием электроприемников береговой сети.Непосредственное определение отклонения частоты и напряжения испытуемого генератора при набросе нагрузки,определяют путем отключения питанияэлектроприемников от береговой сети,при этом производят наброс нагрузкибереговых электроприемников, без перерыва питания, на...

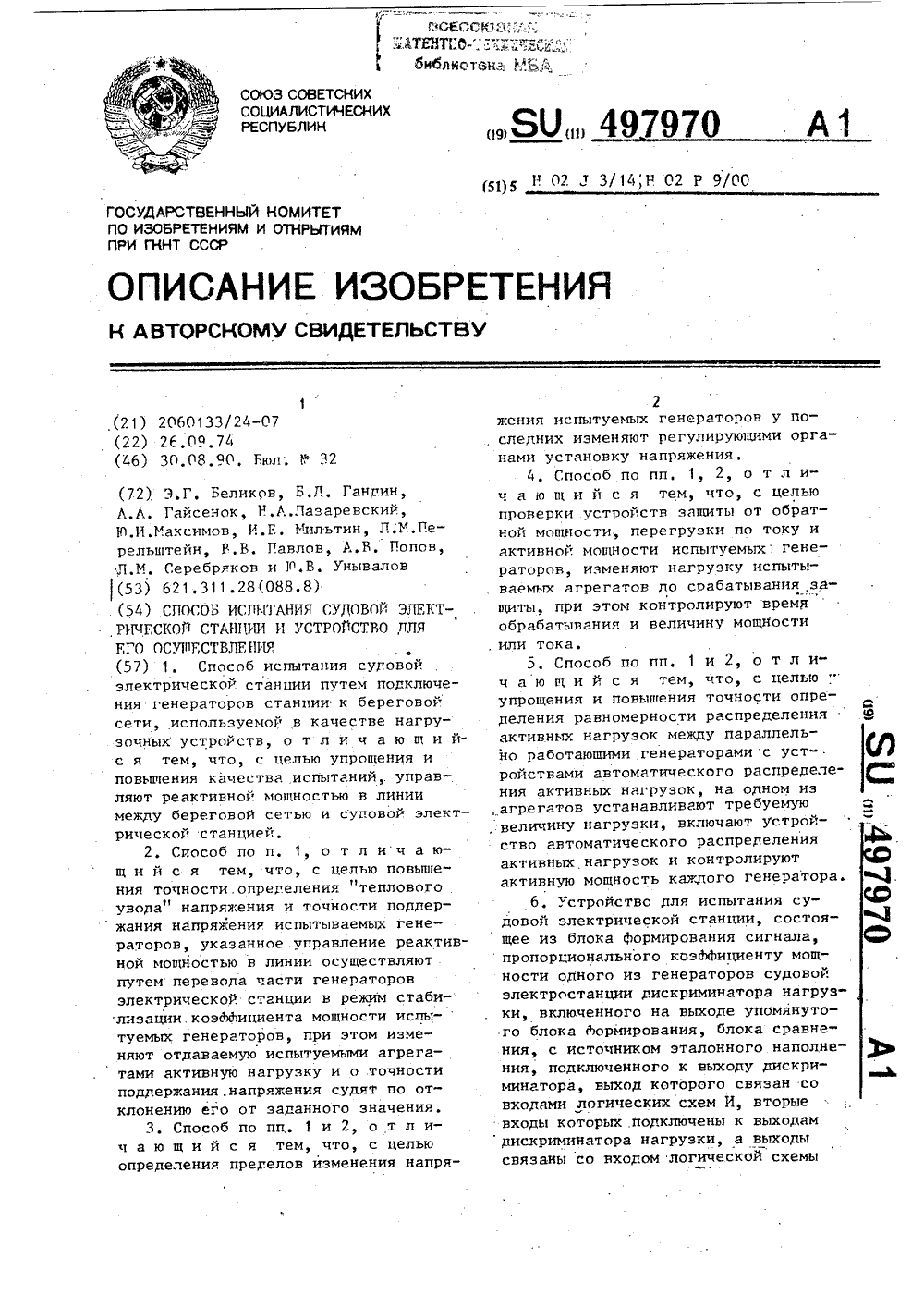

Номер патента: 497970

Опубликовано: 30.08.1990

Авторы: Беликов, Гайсенок, Гандин, Лазаревский, Максимов, Мильтин, Павлов, Перельштейн, Попов, Серебряков, Унывалов

МПК: H02J 3/14, H02P 9/00

Метки: испытания, станции, судовой, устройства, электрической

...и последующего включения устройства, при этом контролиуют активнуюмощность каждого генератора.Для осуществления описанного способа использовано устройство, состоящее из блока Формирования сигнала,пропорционального коэйФициенту мощности одного из генераторов судовойэлектростанции, дискриминатора нагрузки, включенного на выходе упомянутогоблока Формирования, блока сравненияс источником эталонного напряжения,подключенного к выходу дискриминатора, выход которого связан с входамилогических схем И, вторые входы ко.торых подключены к выходам дискриминатора нагрузки, а выходы связаны совходом логической схемы ИЛИ выход ко)торой подключается к регулятору возбуждения второго генератора электростанции работающего в компенсационном;режиме. В...

Номер патента: 1589388

Опубликовано: 30.08.1990

Авторы: Попов, Усачев

МПК: H03C 3/10, H03L 7/16

Метки: модуляцией, синтезатор, цифровой, частот, частотной

...с выхода второго фильтра 8 через разделительный конденсатор 9 (чтобы не проходила постоянная составляющая) поступает через .инвертирующийусилитель 12, где меняет фазу на 180,она первый вход первого сумматора 13,на второй вход которого поступает исходный модулирующий сигнал от источника 10. Если эти сигналы совершенноодинаковы, то результирующий сигнална выходе первого сумматора 13 равеннулю. Тогда исходный модулирующий сигнал от источника 10 проходит черезвторой сумматор 14 и ключ 15 без иэменения и поступает на модупирующийвход первого управляемого генератора 1.Если демодулированный сигнал отличается от исходного, то на выходе первого сумматора 13 появляется разностный сигнал, который затем поступаетна второй вход второго...

Номер патента: 1589314

Опубликовано: 30.08.1990

Авторы: Добровольский, Зеленин, Попов, Хайкин

МПК: G10H 1/02

Метки: звуковых, кодирования, области, сигналов, частотной

...сигнала (выход адаптивного дифференциального преобразователя 7) и о фазе (выход 14 преобразователя 3) поступает на соответствующие входы параллельного ре. гистра 9; Считывание информации с параллельного регистра 9 производится с по- . мощью коммутатора 10, управление ко" торым осуществляется первьжи двумяразрядами, записанными в параллель."ном регистре 9 (фиг.2) при помощидешифратора 17Коммутатор 10 подключает на входкоммутатора 11 информацию следующим образом: только первые два разряда в случае отсутствия сигнала;только первые пять разрядов в случае отсутствия изменения амплитуды сигнала;все девять разрядов в случае наличия сигнала и изменения его амплитуды.В буферный накопитель 12 записы"ваются разные по длительности кодовые слова,...
