Попов

Номер патента: 1284625

Опубликовано: 23.01.1987

Авторы: Вавилкин, Галкина, Попов, Потапов, Скловец, Юсупов

МПК: B21B 25/00

Метки: косовалкового, оправка, стана, трубопрокатного

...запрессована с одной зО стороны в глухое отверстие, а с другой подпирается хвостовиком 5, соединенным с втулкой по резьбе и обеспечивающим герметичность полости, увеличение размеров шайбы происходит в радиальном направлении. Расширение приводит к увеличению З 5 параметра шайбы и к расклиниванию наружной втулки по разрезу. Скольжение сопрягающихся частей реза приводит к увеличению периметра втулки, а именно к увеличению наружного диаметра чистовой части 4 О оправки.Пример Прошивку заготовок из стали ЗОХГСА длиной 2400 мм, нагретых до 1150 С, проводят на стане винтовой прокатки МИСиС. Полученные трубы имеют размеры, мм; наружный диаметр 90, диа метр отверстия 72, длина 5000 - 5100. Прокатку проводят на оправке диаметром 70 мм, носик 2...

Номер патента: 1284534

Опубликовано: 23.01.1987

Авторы: Попов, Хименко

МПК: A61B 17/58

Метки: костей, переломов, репозиции, трубчатых, фиксации

...приспособлений имеет стойку 27. Вдоль последней с помощью гайки 28 и винта 29 пере мешается фланец 30 с буртиком 31, вдоль которого с возможностью продольного перс.мещения и поворота расположена планка 32, фиксируемая винтом ЗЗ. К планкам 32 прикреплены основное и дополнительные кольца 34, состоящие из двух частеи, соеди 45 ненных между собой с помощью осей 35.Кольца 34 выполнены с пазами 36, в которых перемегцаются вкладыши 37 с резьбовыми фиксаторами 38, имеющими пелоты 39.На нижней части кольца 34 установлены ложементы 40. Резьбовые фиксаторы 38 снабжены рукоятками 41.Методика применения устройства.На операционный стол устанавливают устройство осуществляют разъем колец 34.Поврежденную конечность укладывают на 55 ложементы 40 и...

Номер патента: 1284511

Опубликовано: 23.01.1987

Авторы: Атков, Баранов, Беленков, Попов

МПК: A61B 5/02

Метки: датчиков, кардиографа, фиксатор

...надежной фиксации датчиков независимо от анатомических особенностей об ласти их наложения.На фиг.1 представлено предлагаемое устройство, вид сверху; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг1. 45Опорная лапка включает в себя корпус 1, через который проходит ,резьбовой палец 2,один конец которого имеет шаровой шарнир для установки датчика 3 электрокардиографа.Дат чик 3 удерживается на пальце 2 за счет кольцевой пружины 4, обеспечивающей его свободную установку и снятие. Корпус 1 через изоляционную прокладку 5 крепится к ос нованию фиксатора 6 винтами 7 и 8, Другой конец реэьбового пальца 2 установлен во втулке 9, вращение которой в ту или иную сторону изменяет длину выдвижения резьбового пальца 2,От...

Номер патента: 1284485

Опубликовано: 23.01.1987

Авторы: Гулий, Костродымов, Мейта, Попов, Шабалин

МПК: A22C 29/04

Метки: морепродуктов, разделывания

...через колосниковую решетку.При давлении струи рабочего агента меньше 392,3 кПа в предлагаемойкамере отделения (водоструйном насосе) процесс отторжения измельченныхвнутренностей от кусочков продуктапроисходит некачественно, так какбиологическая связь частей внутренностей с.мышечной тканью нарушаетсянеполностью из-за недостаточной силы воздействия напора струи рабочегоагента, а именно не возникает достаточной разности скоростей движениякусочка и внутренностей, позволяющейосуществить разрыв их биологическойсвязи. В данном случае происходитлишь процесс омывания кусочков водой,приводящий к смыву с внутренней поверхности измельченных морепродуктов песчаных включений и внутренностей, не закрепленных на них,При увеличении давления...

Номер патента: 1283989

Опубликовано: 15.01.1987

Авторы: Гитлиц, Добровольский, Зеленин, Попов, Севрюгин

МПК: H04J 3/06

Метки: передаче, потоков, радиовещания, сигналов, скоростей, согласования, цифрового, цифровых

...сигнал реверса счетчика"Опережение" с третьего выхода формирователя 6. После компенсациитактов опережения, зафиксированныхв счетчике 4, и обнуления всех егоячеек снимается сигнал "Опережение"с первого выхода счетчика 4, чтоприводит к прекращению работы синхрогенератора и записи дополнительных импульсов в один из буферных регистров 10 или 12. В процессе дальнейшего считывания информации избуферного регистра длительность сигнала увеличивается за счет удлиненияпаузы на необходимое количествоциклов,При отставании эталонной синхропоследовательности от входной числоцелых тактов отставания фиксируетсяв счетчике 4, а на его втором выходе формируется сигнал Отставание",который в случае наличия сигнала"Разрешение трансформации паузы"на...

Номер патента: 1283838

Опубликовано: 15.01.1987

Авторы: Пикман, Попов, Утин

МПК: G11B 5/455

Метки: записи, магнитной, сигналограмма, устройства, характеристики, частотной

...в записывающей головке и тем самым значительно уменьшает погрешности сигналограммы, чтоповышает точность измерений. Изобретение относится к приборостроению и может быть использовано в производстве магнитных головок и магнитофонов.Целью изобретения является повышение точности измерений.На чертеже приведена структурная схема стенда, позволяющего производить измерения при помощи предлагаемой сигналограммы.Функциональный генератор 1 вырабатывает одну (например при измерении отдачи на .частоте 400 Гц) или несколько следующих друг за другом периодических последовательностей сигналов ограниченной длительности. Частота сигналов одинакова в каждой последовательности, но различна в разных последовательностях,Начало и конец каждого из...

Номер патента: 1283688

Опубликовано: 15.01.1987

Авторы: Бочаров, Велемицын, Егоров, Карнибад, Попов

МПК: G02B 6/36

Метки: волновода, волокном, оптическим, полоскового, соединения

...в подложкеканавки 2 имеют различную глубину и в результате оптические волокна 5, состоящие из оболочки 12 и световедущей жилы 13, расположены на разной высоте относительно полоскового волновода 4, выполненного в кристалле 3.иаг глубины канавок должен быть равен удвоенному допуску на точность совмещения центров полоски и жилы волокнаЧисло качавок Л и наибольшая глубина канавкивыбраны равными,1,726+2 пР " фаО+61--Н-Ь,1,16где РИ - диаметр оптического волокна с допуском на его изготовление;НфЬ - высота расположения полоскового волновала над ло 36882верхностью подложки с допуском;а - шаг глубины канавки,При таких условиях будет обеспечена стыковка полоскового волноводас оптическим волокном с заданнойто чно с тью,Если в момент юстировки ни...

Номер патента: 1283611

Опубликовано: 15.01.1987

Авторы: Перваков, Попов, Рубинштейн, Седельников

МПК: G01N 3/58

Метки: обрабатываемости, образец, резанием

...оборотов (частоты вращения) шпинделя к предыдущему т.е, 30с 1= Ю,можно при ее обточке по торцус 1,от центра к периферии на каждом следующем проходе получить за счет переключения коробки скоростей на следующую ступень непрерывное увеличениескорости резания до тех пор (Ч, ),пока не произойдет затупление резца2, При этом число оборотов шпинделявозрастает при каждом последующемпроходе, Для оценки обрабатываемости Если сравнивают обрабатываемость двух материалов А и Б, то для них при одинаковых условиях обработки экспериментально находят формулы Чд = = Г(т) и Ч, = й(Т),С "ТГи Чь Т ь чгдд т,е, Ч = -да -д Т 1 ди, задавшись периодом стойкости инструмента (обычно Т = 60 мин), рассчитывают скорости резания Чи Ч соответствующие заданному...

Номер патента: 1283529

Опубликовано: 15.01.1987

Авторы: Бужинская, Волконский, Попов, Чижов, Яковлев

МПК: G01C 3/08

Метки: светодальномер

...пластинки 3, которая часть излучения после модулятора направляет на второйоптический анализатор 9, а затем спомощью второй светоделительнойпластинки 8 - на фотоприемник 10.25При отсутствии постоянного напряжения на модуляторе спектр модулированного сигнала содержит толькочетные гармоники.При наличии постоянного напряжения спектр модулированного сигналасодержит только основную первую идругие нечетные гармоники.В отсутствии импульса поляризуюТ(время -- Т) в измерительный канал2поступает излучение 11 а в калибровочный - излучение 111, В этом случае сигнальное напряжение на выходе фотоприемника создается за счет иэ 55 Тщего напряжения (время О - в ) (фиг.3) 352рабочая точка модулятора в измерительном канале за счет фазовой...

Номер патента: 1283471

Опубликовано: 15.01.1987

Авторы: Попов, Стариченков

МПК: F16J 15/34

Метки: торцовое, уплотнение

...повышение надежности уплотнения за счетпоследовательного редуцирования давления уплотняемой среды,На чертеже схематически изображено торцовое уплотнение,Торцовое уплотнение вала 1 состоит иэ двух вращающихся колец 2 и 3,обоймы 4 с неподвижным уплотнительным кольцом 5, дифференциальногопоршня 6 с неподвижным уплотнительным кольцом 7, пружины 8 дифференциального поршня. 6 и пружин 9 обоймы4,Обойма 4 уплотнена кольцом 10,Дифференциальный поршень 6 по обоимдиаметрам имеет уплотнения 11, 12.1Установочное усилие пружин 9 большеустановочного усилия пружин 8 навеличину начального поджима основнойпары уплотнительных колец 2 и 5,Полость, образованная уплотнениями 11 и 12 дифференциального поршня 6, соединена каналами 13, выполненными в...

Номер патента: 1283329

Опубликовано: 15.01.1987

Авторы: Плугарев, Попов, Тройнин, Цыков

МПК: E04G 13/02

Метки: железобетонных, замоноличивания, колонн, сборных, стыков, типа, элементов

...промышленных гражданских зданий и сооружений.Цель изобретения - повышение качества стыков. На фиг. 1 схематически изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - конструктивное решение съемного поршня,Устройство содержит опалубочные шиты 1 и 2, запорные приспособления 3 с штифтами 4, направляющими 5 и прижимными фиксаторами 6, съемный торцовый шит 7 с окном 8, съемным корпусом 9 с поршнем 10 и привод 11 поршня, У свободного торца корпуса 9 установлено уплотнительное кольцо 12. Цилиндр снабжен загрузочным люком 13. Привод 11 поршня 10 выполнен в виде пластин 14, шарнирно закрепленных на корпусе 9 и снабженных эксцентриковыми прорезями 5, в которых размещены с возможностью перемещения пальцы 16...

Номер патента: 1283255

Опубликовано: 15.01.1987

Авторы: Воробей, Голубченко, Дмитренко, Качайлов, Мазур, Налча, Ноговицын, Парсенюк, Попов, Тодуров

МПК: C21D 9/46

Метки: низкоуглеродистой, полос, стали

...емотка врулон, раэмотка и травление в непре, рывном агрегате.Согласно приведенным в таблице ре эультатам обработка полос по предлагаемому способу позволяет значительно уменьшить неравномерность наклепа.Приращение предела текучести в средней части полос толщиной 4,0, обработанных по известному способу, составляет 6-80 МПа, по предлагаемому2,0-2,5 МПа. Уровень относительногоудлинения для полос толщиной 4,0 мпри использовании предлагаемого способа практически не изменяется поих длине.При реализации известного способаполосы толщиной 2,0 м получают с значительно худшими пластическими свойствами, чем по предлагаемому способу.При последующей холодной практике,подката толщиной 2,0 м на четырехкле тевом стане 1700 на заданную конечнуютолщину 0,5...

Номер патента: 1283109

Опубликовано: 15.01.1987

Авторы: Козлов, Кузнецов, Попов, Рачкин

МПК: B28B 7/22

Метки: железобетонных, напряженных, предварительно, ребристых, форма

...и открытий роектна Изобретение относится к производству изделий сборного железобетона,Целью изобретения является повышение удобства распалубки изделий.На фиг.1 изображена форма, вид в плане; на фиг. 2 - разрез А - А на фиг. 1.Форма для изготовления предварительно напряженных железобетонных изделий состоит из продольных бортов 1 и поперечных бортов 2, шарнирно соединенных с поддоном 3, выполненным с кессонами 4. Торцовые стенки 5 кессонов 4 соединены с поддоном 3 посредством параллелограммной рычажной системы 6 с пружиной 7, при этом рычаги системы выполнены наклонными относительно верхнего основания кессонов 4,Форма работает следующим образом, При передаче усилий натяжения арматуры на бетон торцовые стенки 5 кессонов 4 вместе с торцом...

Номер патента: 1282992

Опубликовано: 15.01.1987

Автор: Попов

МПК: B23D 21/00

Метки: головка, круглого, отрезная, проката, резки, станка

...давление подается в гидроцилиндр 2 1 и компенсатор 5.15 Формула изобретения 1Изобретение относится к обработке м таллов давлением и может быть использ вано, например, в заготовительном прои водстве машиностроительных предприяти для разделения круглого проката на заг товки.Цель изобретения - повышение стойко ти ножей отрезной головки станка резк круглого проката и расширение типоразм ров разрезаемого проката.На фиг,изображена отрезная головк станка резки круглого проката, общий вид на фиг. 2 - узел дискового ножа.Отрезная головка станка резки круглог проката содержит два соосно расположен ных силовых гидроцилиндра 1, на штоках которых закреплены дисковые ножи 3 с возможностью вращения на осях 4. Каждый дисковый нож снабжен ком пенсатором...

Номер патента: 1282907

Опубликовано: 15.01.1987

Авторы: Попов, Сабанин

МПК: B03D 1/24

Метки: пневматическая, флотационная

...зоны 7 отходы разгружаются через разгрузочное устройство 13., Воздух, попавшый в зону разгрузочного устройства 13, удаляется из нее через верхнюю часть разгрузочной трубы 12 пенного продукта.15Вследствие разности средних плотностей потоков пульпы в центральной 7 и прямоточной 6 зонах возникает циркуляция пульпы. Циркуляционный поток пульпы, проходя прямоточную зону б снизу вверх, взаимодействует с наклонными ребрами 16 и сообщает вращательное движение свободно вращающейся на подшипниках 15 цилиндрической емкости 14, разграничивающей прямоточную 6 и противоточную 5 эоны. При взаимодействии восходящей флотационной системы в прямоточной зоне 6 с наклонными ребрами 16 вращающейся цилиндрической емкости 14 происхоцит выравнивание эпюры...

Номер патента: 1282885

Опубликовано: 15.01.1987

Авторы: Дербенев, Деревякин, Житник, Капитонов, Коршунов, Минаев, Першин, Попов

МПК: B01F 13/08

...подают материалы, подлежащие обработке, 11 од действием переменногонапряжения, подаваемого на электро"магнитную катушку б, ферромагнитныеэлементы находятся в постоянном движении, подвергая обработке исходныекомпоненты. Часть ферромагнитныхэлементов 3, захватываемая потокомматериала, подвергающегося от штуцера 4 ввода к штуцеру 5 вывода, попадает в нижнюю часть рабочей камеры 2, где расположен конфузор 7,Ударяясь о поверхность конфузора,Ферромагнитные элементы под разнымиуглами отражаются от поверхности45конфузора по направлению к оси рабочей камеры и вдоль ее оси.Кроме того, винтовые направляющие9, расположенные на внутренней поверхности конфузора 7 придают ферроЭ50магнитным элементам направление дви жения, встречное с...

Номер патента: 1282294

Опубликовано: 07.01.1987

Авторы: Андриенко, Зиновьев, Петров, Попов, Сухарев

МПК: H02M 7/515

Метки: автономный, инвертор

...31 во времени пере- заряда 29 соответствует замкнутому состоянию ключа 24 схемы (фиг. 1) . Избыток электромагнитной энергии трансформатора 13 гасится узлом 17сброса. 1822Преобразователь (Фиг. 3) имеет ключ, выддолнедгнкй по схеме однофаэного тиристорного моста на вентилях 45 (тиристорах) 25-28 с конденсатором 29 и дросселем 30 в цепи.переменного тока и встречным диодом 31 на стороне постоянного тока.Рассмотрим работу преобраэовате ля на примере одной Фазы (схема 18).На Фиг. 2 приведены эпюры текущих значений напряжений и токов преобразователя частоты по схеме фиг.Здесь проиллюстрировано включение тиристора 11. Коммутация его осуществляется следующим образом. К моменту времени 1, протекает ток д через, тиристор 11 и обмотку 14...

Номер патента: 1282218

Опубликовано: 07.01.1987

Авторы: Кочетков, Милославов, Попов, Прокофьев

МПК: G11C 7/02

Метки: зарядовой, информации, прибора, связью, считывания

...выхода ПЗС в момент времени(фиг. 2) замыкаются ключи 5 и 6, Прн этом на конденсаторе 3 осуществляет 1 ся запоминание напряжения пьедестала , на фоне которого должен поступить считываемый сигнал от ПЗС, а на конденсаторе 4 запоминается напряжение смещения нуля у повторителя 2 напряжения.В момент времени г, ключи 5 и 6 размыкаются. После поступления в момент времени Г. на вход устройства информационного сигнала Пс, связан ного со считыванием зарядового пакета с выхода ПЗС, величина напряжения на выходе усилителя считыва ния Б , становится равной КУ , где К - коэффициент усиления усилителя1. В интервале времени Г.4- замыкается ключ 6, что приводит к запоминанию на конденсаторе 4 напряжения 01 = К 10, присутствующего на выходе повторителя 2...

Номер патента: 1282172

Опубликовано: 07.01.1987

Авторы: Борисов, Попов, Сгибнев, Сочилов

МПК: G06M 7/02

Метки: счета

...18, плавно переходящий от ее рабочей поверхности 19 к начальной зоне 20 сброса. Скос 18 предназначен для создания дополнительного линейного ускорения деталям и образования гарантированного зазора между ними.В начале зоны 20 сброса установлены фотодатчик 21 с осветителем .22 и лоток 23 для сброса деталей в тару 24, закрепленные на кронштейне 25.Устройство работает следующим образом. Детали загружают в чашу 3 бунке"ра 1, соответствующую типоразмерудетали направляющую 8 многоканального подающего лотка 7 соединяют с 5 выходом спирального лотка 4. Отсекателем 26 устанавливают необходимыйзазор для прохода деталей в направляющую 8 в один ряд. Переключателями счетчика (не показан) устанавливают требуемое количество партиидеталей, включают...

Номер патента: 1282025

Опубликовано: 07.01.1987

Авторы: Попов, Прочухан, Руд, Скорюкин

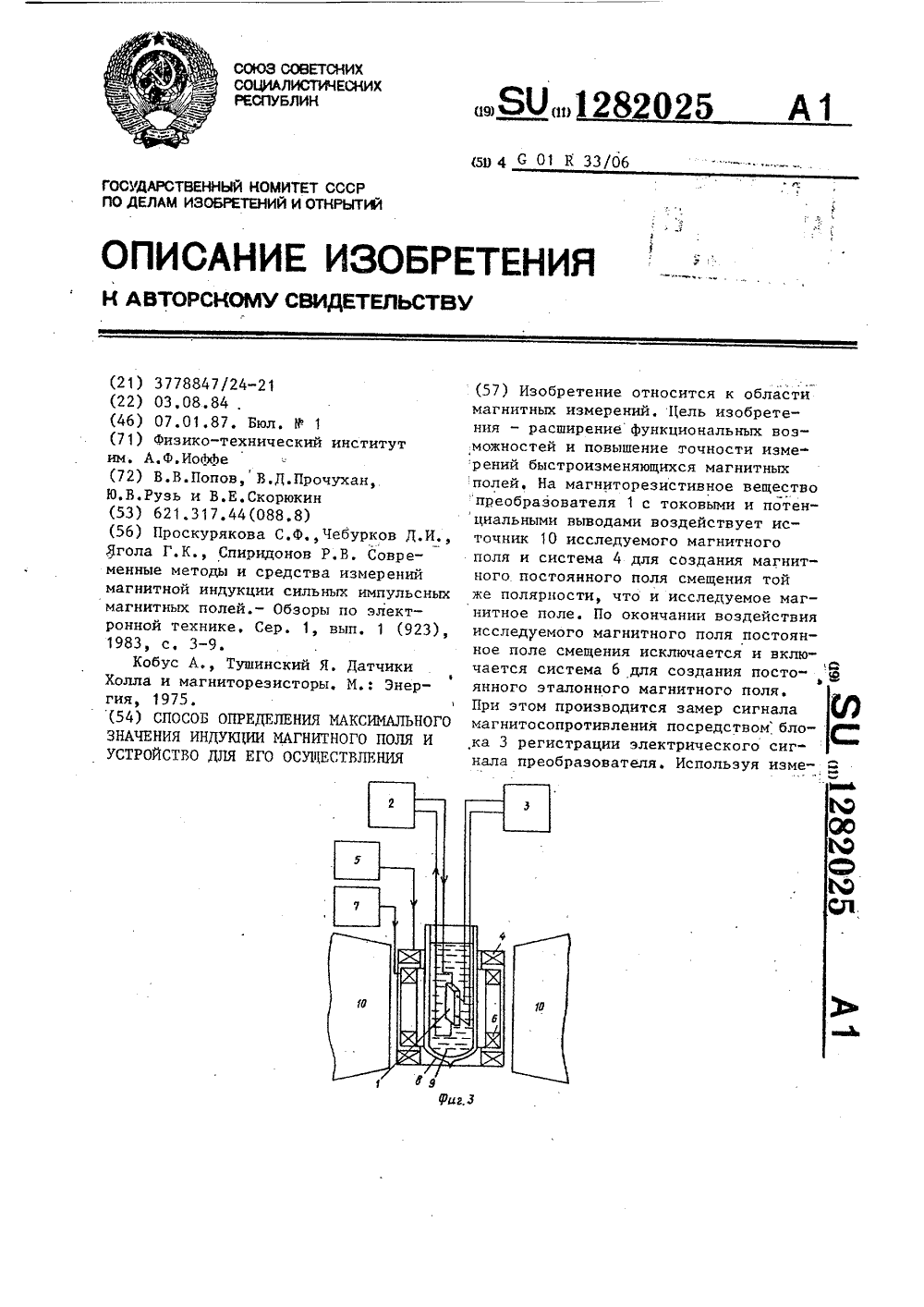

МПК: G01R 33/095

Метки: значения, индукции, магнитного, максимального, поля

...,(В ,), показанная 25На фИГ 2 ИМЕЕТ уЧаСтОК ГДиу (Вмакс),= сопз 1; в интервале В = О.макс0,6 Т, Соответственно в этом интервале максимальных магнитных полейчувствительность преобразователя У = 30сгдиу В макс = 0т. еинформация омагнитных полях с максимальной индукцией,меньшей 0,6 Т, теряется,На магниторезистивное веществопреобразователя воздействуют известным постоянным магнитным полем смещения В, = 0,6.0,7 Т того женаправления, что и исследуемое магнитное поле. В этомслучае результирующее максимальное поле, воздейству ющее на магниторезистивное веществореъпреобразователя В Вам + Вмаксбудет всегда больше 0,6 Т, и, следовательно, чувствительность г будетбольше нуля при любых значениях 5. В ,О, После того как исследуемоеи смещающее...

Номер патента: 1282013

Опубликовано: 07.01.1987

Авторы: Демкин, Дормидонов, Леонов, Осокин, Попов, Тризин

МПК: G01F 1/64, G01P 5/18

Метки: газового, потока, скорости

...индикатора 17.Устройство работает следующим образом.4550 пускающих импульсный источник питания. Следовательно, амплитуда напрячжения, до которои заряжается каждыиконденсатор, зависит от времени переноса заряженных частиц от камеры коронного разряда до измерительнойкамеры,т,е. от скорости газового потока, Учитывая, что частота и фаза шумовой составляющей сигнала носят случайный характер, при большом времени интегрирования выделяется только синхронная составляющая полеэного сигнала. Этим достигается повышение точности определения фазовогосдвига, а следовательно, повышение по амплитуде первая гармоника напряжения (фиг.2 б) совместно с шумовой составляющей с выхода. усилителя 7 поступает на блок 9 измерения фазового сдвига, где она через...

Номер патента: 1281912

Опубликовано: 07.01.1987

Авторы: Битюков, Попов, Чертов

МПК: G01G 11/00

Метки: бесконтактного, движущихся, массы

...отраслях промышленности,Цель изобретения - повышение точНОСТИ КОНТРОЛЯ еНа чертеже изображено устройство,реализующее способ бескоитактногоконтроля массы движущихся изделий.Устройство содержит пневмоконвейер 1, упругие элементы 2, вибратор 3,датчик 4 амгглитуды колебаний изделий, блок 5 сравнения, задатчик 6 иисполнительный механизм 7. Контролируемое изделие 8 размещено на участке конвейера.Устройство работает следующим образом,Участку пневмоконвейера 1, по ко-торому на воздушной прослойке перемещается изделие 8, сообщаются с помошью вибратора 3 и упругих элементов 2 вынужденные колебания в направлении нормали к несущей поверхностиЗОпневмоконвейера 1, Частота колебаниивибратора 3 соответствует частотесвобоцных колебаний изделия...

Номер патента: 1281655

Опубликовано: 07.01.1987

Авторы: Демьяненко, Подзолков, Попов, Савицкий

МПК: E04F 21/02

Метки: станция, штукатурная

...29 вала 3, к которомутак же прикреплен стержень ЗО, контактирующий с рычагом концевого вык-.лючателя 31, связанного с тягой 32управления приводом 29 для остановкивала 3 при нижнем положении полувитка .9 винтовой лопасти 8. Полуцилиндрическая крышка 2 снабжена роликами33 для перемещения ее по направляющим34 с помощью тросов 35 трособлочногомеханизма с ручным или электрическимприводом, размещенного в кабине 22(не показан). Для обеспечения безопасной работы привод 29 вала 3 имеет концевые, выключатели, отключающиеего при сдвигании крышки в крайниеположения (не показаны). Винтоваялопасть 8 окантована полосой 36 изгибкого материала,Штукатурная станция работает следующим образом.Перед загрузкой приемного бункера 1 при закрытой крышке 2...

Номер патента: 1281647

Опубликовано: 07.01.1987

Авторы: Климов, Лапшинов, Попов, Шахманова

МПК: E04B 1/98

Метки: виброакустический, элемент

...относится к строитель -ству и предназначено для защиты конструкций от вибронагрузок в условияхвысоких температур.Цель изобретения - увеличение 5вибродемпфирования,На фиг, 1 представлен виброакустический элемент, разрез в плоскости,параллельной наружным плитам; нафиг, 2. - разрез А-А на фиг. 1, 10Виброакустический элемент содержит наружные плиты 1 и промежуточный слой сотовой структуры, ячейкикоторого через одну заполнены параллельными наружным плитам асбестовыми пластинами 2, а расположенныемежду ними ячейки - асбестовым волокном 3 со связующим 4 в зоне примыкания к наружным плитам, причем впериметральных ячейках 5 асбестовые 20пластины уложены перпендикулярнонаружным плитам.Виброакустический элемент работает следующим...

Номер патента: 1281601

Опубликовано: 07.01.1987

Авторы: Аксельрод, Белокуров, Бояринцев, Житова, Квасов, Львова, Попов, Раковский

МПК: C22C 38/12

Метки: сталь

...Усвоениестронция и бария около 10-12Химический состав стали приведенв табл. 1, механические свойствапри.комнатной температуре - в табл.2.20Проводят испытания образцов стали. Цикл состоит из нагрева образцаразмером 4 х 10 х 30 контактным способомдо 700 С, выдержки 30 с и охлажденияего струей воды комнатной температуры. Через каждые 100 циклов образецснимают и под микроскопом замеряютдлину максимальнои трещ ны маис )и суммарную длину всех трещин ( Е),Результаты испытаний представленыв табл, 3,Введение в сталь стронция и барияв оптимальном количестве задерживаетпоявление трещин термической усталости, а также замедляет нх рост. Это происходит вследствие очистки стали от сернистых включений, которые связываются имеющими высокое сродство к...

Номер патента: 1281576

Опубликовано: 07.01.1987

Авторы: Гузеев, Заводчикова, Лапутько, Плешевенкова, Попов, Яновский

МПК: C09C 1/02, C09C 3/10

Метки: кальция, карбоната, модифицированного

...Увеличение массы полимерного покрытия (12 мас.Х) не приводит к улучшению свойств ПВХК,Замена АК в сополимере ВХ на ма леиновую, итаконовую, метакриповую и фумаровую кислоты, а также сополимеризация ВХС винилацетатом, метил 76 2акрилатом, бутилакрилатом, 2-этилгексилакрилатом, пропиленом и бутадиеном не ухудшает перерабатываемость наполненных ПВХК,Снижение температуры (85 Ж) приводит к увеличению времени испарения влаги до достижения необходимой влажности модифицированного мела, кроме того, иэ-за низкой температуры не достигается равномерное пленочное покрытие на меле. Увеличение температуры модификации ( 140 С) приводит к снижению индекса расплава и производительности оборудования.Увеличение содержания карбоксилсодержащего мономера...

Номер патента: 1281519

Опубликовано: 07.01.1987

Авторы: Киселев, Мартыненко, Попов

МПК: C01D 3/02, C01G 3/04

Метки: калия, фторкупрата

...Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 11-35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г,ужгород, ул,Проектная, 4Изобретение относится к неорганической химии, а именно к способу получения фторкуйрата (11) калия.Цель изобретения - сокращение продолжительности процесса. 5П р и м е р 1. 0,5 г дифторида меди смешивают с О,96 г КВтР)помещают в никелевый лабиринтныи тигель и нагревают при 480 С в течение 1 ч в атмосфере сухого азота. 10 Получают 0,78 г соединения состава КСиР с выходом 1007.П р и м е р 2. 0,5.г дифторида меди смешивают с 1,92 г КВгР и нагревают в условиях примера 1. Полу чают 1,07 г соединения К СиР с выходом 100 . Как показывают данные...

Номер патента: 1281518

Опубликовано: 07.01.1987

Авторы: Киселев, Попов

МПК: C01D 3/02, C01F 17/00

Метки: фторкупрата(ii, цезия

...Раушская наб д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 Изобретение относится к неорганической химии, в частности к способу получения фторкупрата (П) цезия.Цель изобретения - упрощение процесса за счет проведения его при 5250-300 С,П р и м е р 1. Навески дифторида меди и дифторхлората (1) цезиясмешивают в молярном соотношении1:1, из смеси отбирают 1 г, помещают в никелевый лабиринтный тигель инагревают при 250 С в течение часа. Продукт представляет собой,фторкупрат (11) цезия состава СзСиРВыход 0,82 г (100%).П р и м е р 2. Навески дифторида меди и фторхлората (1) цезия смешивают в молярном соотношении 1:2,из смеси отбирают 1 г, помещают в, 20никелевый тигель и нагревают при300 С, в течение 0,5 ч. Выход...

Номер патента: 1281517

Опубликовано: 07.01.1987

Авторы: Киселев, Попов

МПК: C01D 3/02, C01G 3/04

Метки: металла, фторкупрата, щелочного

...атмосфере с 2 г дифторида ксенона и нагревают до Т = 60 С 10 в течение 15 мин. Избыточный ХеР удаляют и температуру повышают до Т =300 С со скоростью 6 град/мин. 2Выход К СцР 0,77 г (1007). Продолжительность процесса 55 мин.П р и м е р 2. Получение проводят в условиях примера 1, но при Т, = 150 С, Т = 270 С и скорости нагревания 2 град/мин. Выход К СиР 0,77 г (1007), 20П р и м е р 3, Получение продукта проводят в условиях примера 1, но при Т =100 С, Т =280 С и скорости нагревания 4 град/мин, Выход К СцР 0,77 г (100%). Продолжи 25й 4тельность процесса 60 мин.Пример 4, Навеску в 1 г хлорокомплекса рубидия и меди смешивают с 2 г дифторида ксенона (в сухой атмосфере) и нагревают до 00 С в течение 10 мин. Затем ХеР оставшийся в смеси,...

Номер патента: 1281482

Опубликовано: 07.01.1987

Авторы: Мальцев, Попов, Самброс, Те, Юдин

МПК: B65G 17/36

Метки: ковшовый, конвейер

...цепи вертикально замкнутых стабилизирующих цепей 11 с шагом звеньев 12,равным шагу звеньев 7 тяговых цепей 5. Натяговых цепях 5 шарнирно закреплены площадки 13, имеющие длину, равную длине одного звенатяговыл пей 5. Звено 12 шарнирно связано с со.сд ими площадками 13так, что площадки 13, звено 7 тяговых цепей 5 и звено 12 стабилизирующих цепей 251 ыразуют шарнирный ромб. Ковши 6 прикреплены передни стенками к площадкам13. Последние закрлены на я овых цепях 5посредством осей 14 ходовых роликов 15,обкатывающихся по направляющим 8 и 9.Конвейер работает следующим образом.Тяговое усилие от привода 4 через приводные звездочки 3 передается тяговым цепям 5, осям 14,.с которыми шарнирно соединены площадки 13 с ковшами 6,...
