Попов

Номер патента: 1105693

Опубликовано: 30.07.1984

Автор: Попов

МПК: F04D 3/02

Метки: насос

...свойств и КПД насоса.Указанная цель достигается тем, . что в насосе, содержащем корпус с входным патрубком и установленный в нем на валу шнек, а патрубок снабжен кольцевым уступом, установленным перед шнеком, уступ выполнен с возможностью осевого перемещения, корпус снабжен поршнем, связанным с уступом, и подпружиненным со стороны шнека,35 а подпоршневая полость гидравлически связана с зоной нагнетания насоса,На чертеже изображен насос, общий вид (положение деталей соответствует режиму малых расходов).Насос содержит корпус 1 с входным патрубком 2 и установленный в нем на валу 3 шнек 4, а патрубок 2 снабжен кольцевым уступом 5, установленным перед шнеком 4Уступ 5 выполнен с возможностью осевого перемещения, корпус снабжен....

Номер патента: 1105639

Опубликовано: 30.07.1984

Авторы: Волошин, Гузченко, Попов, Потураев, Сергийченко

МПК: E21C 27/42

Метки: крутых, пластов, скрепероструг, тонких

...режущим инструментом, и загрузочного окна 2.Недостаток известного скрепероструга заключается в невозможности его эффективного применения для выемки тонких крутых пластов с диагонально нависающим забоем,Целью изобретения является повышение эффективности разработки тонких крутых пластов лавами с диагонально нависающим забоем.Цель достигается тем, что скрепероструг для тонких крутых пластов, включающий корпус, состоящий из боковых и задней стенок, одна из которых оснащена режущим инструментом, и загрузочного окна, снабжен передней и задней стенками, а задняя стенка оснащена режущим инструментом и выполнена со скосом относительно загрузочного окна под углом, равным разности прямого угла и угла естественного откоса закладочного материала,...

Номер патента: 1105579

Опубликовано: 30.07.1984

Авторы: Коршунов, Попов, Рекунов, Рупп, Федоров

МПК: E02F 9/22

Метки: бульдозера, гидропривод

...7 содержит плунжер 13, занимающий крайнее правое положение под действием пружины 14, в котором выполнен канал 15 (или радиальные отверстия 15 на фиг. 2). Пружинная полость управления плунжера 3 связана с гидро- линией 5, в которой установлен дроссель 16 (или осевое дроссельное отверстие 16 ца фиг. 2), с помощью гидролинии 17, а противоположная полость управления связана гидропинией 18 с гидролинией 5 после дросселя 16 (гидролинии 17 и 8 на фиг. 2 конструктивно совпадают с гидролинией 5). Плунжер 13, занимая крайнее правое положение под действием пружины 14, разобщает канал 15 (или радиальные отверстия 15 на фиг. 2) с проточкой 19. Быстродействующий клапан 7 содержит также плунжер 20, занимающий крайнее верхнее (или левое на фиг. 2)...

Номер патента: 1105511

Опубликовано: 30.07.1984

Авторы: Акбиев, Андреев, Бородин, Быстров, Василивицкий, Волынкин, Крейндлин, Майоров, Попов, Смирнов, Тимофеев, Франтова, Явойский

МПК: C21C 5/56

Метки: непрерывной, переработки, фосфористого, чугуна

...до С 02, позволяет осуществлять процесс рафинирования при температуре 1500- 1550 С, а также увеличить расход перерабатываемых охлади О телей (лома, железорудного концентрата и т,д.). Это приводит к существенному увеличению выхода жидкого металла и снижению его себестоимости. При высокой температуре процесса и ис пользовании на первой стадии высоко- основного известково-железистого шлака со второй стадии, при относительно небольших расходах шлакообразую-. щих реагентов, эффективном диспергировании чугуна и интенсивном перемешивании шлака и металла окисью углерода на первой стадии формируется жицкоподвижный шлак с высокой рафинирующей способностью с содержанием железа 12-157 общего, который может удаляться из реактора самотеком, т.е....

Номер патента: 1105500

Опубликовано: 30.07.1984

Авторы: Карякин, Козелько, Останин, Попов

МПК: C12M 1/02

Метки: ферментатор

...подвода охлажденной диализнойжидкости и подключена к импульсномунасосу 11, например мембранному,для создания радиальных перемещенийпленки.Входной 3 и выходной 4 коллекторыподсоединены к фигурному фланцу 12трубчатого корпуса 1 посредствомфланцевых соединений 13. На фигурномфланце 12 имеются штуцеры 14 подачии слива диалиэной жидкости.В каждой секции 2 имеются приборы15 и 16 контроля входных и выходныхпараметров культуральной среды, установленные соответственно на входном 3 и выходном 4 коллекторах, барбатер 17, расположенный во внутренней полости 18 участка 8 трубчатогокорпуса 1, дегазатор 19, представляющий собой полость, подключенную квакуумной системе 20,Ферментатор работает следующимобразом.После стерилизации в полость...

Номер патента: 1105483

Опубликовано: 30.07.1984

Авторы: Базаянц, Гембарский, Демчук, Литовкин, Попов, Светличный, Федорченко

МПК: C03C 7/04

Метки: шликер, эмалевый

...00 53,00 1,10 2,65 0,69 1,10 2,65 53,00 53,00 53,00 1,10 0,69 2,65 0,69 1,10 2,65 Фритта эмали Песоккварце- вый 5483 2), 0,2 мм.Целью изобретения является снижение пористости эмалевого покрытия. 5Цель достигается тем, что эмалевый шликер, включающий Фритту, содержащую, мас.7: Б 10 58,08 А 1 О2,65, СаО 2,4; Иа О 13,31; К О 1,1;1.10 3,9, ВО 4,3; Т 10 2,1;СаГ 4,15; СоОз 0,71, МО 0,74;БгО 1,5; ИаБР 3,36, кварцевыйпесок, глину, окись хрома, молибденовокислый аммоний, кристаллическуюбуру и воду, дополнительно содержитсвинцовый глет или фтористый калий,или окись железа при следующем соотношении компонентов, мас,Е:Фритта 53-60, кварцевый песок5,24-16, глина 2,3-3, окись хрома 0,6-1,1, молибденовокислый аммо"ний 0,6-0,8, кристаллическая бураО,...

Номер патента: 1105462

Опубликовано: 30.07.1984

Авторы: Андрушев, Гуров, Егоров, Попов

МПК: B67D 5/04

Метки: емкости, налива, нефтепродуктов, транспортные

...линии продуктом приводит к несраба 35 тыванию регистратора и отсекающего клапана, что ведет к переливу.Целью изобретения является повыше ние надежности работы. Цель достигается тем, что устройство для налива нефтепродуктов втранспортные емкости, содержащее шарнирно соединенные звенья продуктового трубопровода, газоотводный трубопровод с пневматическим датчиком пре-дельного уровня налива, включающимвертикально расположенный патрубоки регистратор потока газа, связанныйс отсекающим клапаном, снабжено камерой, разделенной вертикальной перегородкой, не доходящей до ее дна,на две секции и имеющей на боковойстенке шунтирующее отверстие, приэтом патрубок датчика предельногоуровня сообщен с газоотводным трубопроводом через камеру, а...

Номер патента: 1105427

Опубликовано: 30.07.1984

Авторы: Горбунов, Кутузов, Попов

МПК: B65G 53/32

Метки: гидросмесей, транспортировки

...содержит расходную емкость 1 с заборным патрубком 2 и с запорным органом 3, управляемым пневмоцилиндром 4, насос 5, водную 6 и воздушную 7 магистрали с запорными элементами 8 и 9, затвор 10, установленный между запорным органом 3 и водной 6 и воздушной 7 магистралями, Затвор 10 снабжен пневмоцилиндром 11 с распределительным клапаном 12, через седло 13 которого рабочие полости зат вора 10 и запорного органа 3 соединены между собой. Поршневая и штоковая полости пневмоцилиндра 4 запорного органа 3 соответственно сообщены со штоковой и поршневой полостями пневмоцилиндра 11 и затвора 10. Между запорными элементами 8 и 9 и затвором 10 установлен нормально закрытый обратный клапан 14. Расходная емкость 1 снабжена перемешивающим органом 15, а...

Номер патента: 1105397

Опубликовано: 30.07.1984

Авторы: Борисенко, Виколов, Попов, Рябченюк

МПК: B65G 13/00

Метки: выгрузки, грузов, загрузки, поддонах, средства, транспортного, штучных

...открытой задней дверью к месту погрузки оцо базируется по направлению движения одним из известных средств, например с помощью направляю;цей рамы 28, ширина которой соответствует просвету между колесами транспортного средства 2. По вертикали транспортное средство базируется с помощью опорной стойки 3. Это происходит путем наезда транспортного средства на опорную стойку 3 рамой автомобиля до контакта ее с наклонной поверхностью, после чего водитель автомобиля фиксирует положение автомобиля при помощи тормозов или передачи при неработ а юнце м двигателе. При этом приводные ролики роликового конвейера 1 и роликовой дорожки 29 в кузове автомобиля находятся на одном уровне, а рессорный комплект автомобиля разгружен.Назначительцое отклонение...

Номер патента: 1105270

Опубликовано: 30.07.1984

Авторы: Бельский, Гурин, Клещенок, Попов, Синякович

МПК: B22C 3/00

Метки: литейной, модифицирующее, покрытие, формы

...толщиной 1 01,5 мм наносят любым известным спо"собом на рабочую поверхность формьу,предварительно покрытую .противопригарной краской и подсушивают при150"180 С в течение 20-30 мин. Послепросушки форму собирают и заливаютчугун состава, Зу С 3,2-3,б; Б 1 1,8-,.22 у Мп Ок 5 08 уу Б Ок 05-Оф 12 у Р О, 1.0,2,Составы покрытий представлены втабл. 1.Состав 8 соответствует известно"му покрытию 33 состав 9 - покрытию13, состав 10 - покрытию 23.Жидкое стеклозначения даны в г 1 ф значения даны в мм В табл. 2 приведены характеристики структурыслоя с.шаровидным графитом на поверхности отливки взависимости от состава покрытия. Карбидкремния Порошкообразныймагний Натриевое жидкоестекло ВодаСурьма Изопропиловый спирт фф Карбидбора...

Номер патента: 1105223

Опубликовано: 30.07.1984

Авторы: Абаев, Крестинин, Лукьяненко, Попов, Турунтаев, Штерн

МПК: B01J 4/02

Метки: аппарат, загрузки, зернистого, контактный

...изобретения " получение однородного по проницаемости и плотногослоя зернистого материала. 25Поставленная цель достигаетсятем, что в устройстве для загрузкизернистого материала в контактныйаппарат, содержащем вибратор и сое"диненную с ним раму, на которой закреплены вЕрхними торцами рабочиеэлементы, последние выполнены в видесот и коаксиально с ними установленного цилиндра, по наружной поверхности которого закреплены щетки,35На фиг.1 схематически изображенопредлагаемое устройство; на фиг,2 -то же, вид сверху.Устройство для загрузки зернистого материала содержит вибратор 1 и 4 Осоединенную с ним раму 2, на которойзакреплены верхними торцами рабочиеэлементы 3 выполненные в виде уста 223 2новленного кояксиального цилиндра 4с...

Номер патента: 1064583

Опубликовано: 23.07.1984

Авторы: Алексеева, Власов, Глянцев, Зорин, Калинин, Куклан, Никитюк, Попов, Соколов, Сорин, Старостин, Тихомиров, Щеголев

МПК: B63B 27/24

Метки: грузов, жидких, погрузки-выгрузки, судне

...45режима работы, а второй выход - через блок 20 выявления аварийного реГжима - подключены к блоку 15 управления насосами, вторые. входы блоков 19 выявления тяжелого и 20 аварийного режимов подключены соответственно к сигнализаторам нижнегорабочего 7 и нижнего предельного 8давлений, второй выход блока 20 выявления аварийного режима подключенк блоку 16 тревожной сигнализации,второй и третий вход которого подключены к органам 17 отключения тре 3 авожной сигнализации, сигнализатор 6 верхнего рабочего давления подключен к блоку 15 управления насосами, сигнализатор 7 нижнего рабочего давления подключен также к второму входу блока 18 управления расходов ресурса насосов, а сигнализатор 6 верхнего рабочего давления подключен к блоку 15 управления...

Номер патента: 1104616

Опубликовано: 23.07.1984

Авторы: Гурьянов, Макаров, Попов, Чебурахин

МПК: H02K 3/28

Метки: варианты, обмотка, ротора, совмещенного, типа

...несимметрии машины.Указанная цель достигается тем,что по первому варианту в обмоткеротора совмещенного типа с числамипар полюсов р /р , трехфазной для1полюсности рг с тремя выводами наконтактные кольца зажимов началафаз, смещенных на 2 л/3 р рад, содержащей бр распределейных катугшечных групп, соединенных в фазахв параллельные ветви с соединениемФаз в звезду или в треугольник, Фа 616за содержит восемь катушечных групп,начала групп с номерами 1 и 3 соеди-иены вместе и образуют зажим начала;Фазы, концы групп 1,3,4,6 соединенывместе, начала групп 4,5,6,7 соединены вместе, концы групп 5,7,8,2 соединены вместе, а начала групп 8и 2 соединены вместе и образуют вывод конца фазы, причем шаг катушекпо пазам выбирается равным 9 с 1 гдер /р=...

Номер патента: 1104615

Опубликовано: 23.07.1984

Автор: Попов

МПК: H02K 3/28

Метки: обмотка, совмещенная, статорная

...Фазы с интервалом в четырегруппы Г 2 3,Цель изобретения - расширение функциональных возможностей путем выполнения обмотки из двадцати четырехкатушечных групп, а также улучшениепараметров для полюсности р и рПоставленная цель достигается тем,что обмотка с числами пар полюсовр/р, = 2/3, выполненная из распре 454деленных катушечных групп, соединенных в две параллельные трехфазныезвезды, начала которых образуют трехфазные зажимы для полюсности р, аих нулевые точки - два дополнитель 50ньгх зажима для полюсности р ц рсодержит двадцать четыре катушечныегруппы и в первой фазе включены последоватепьцо группы с номерами 1,2,-20, - 19 во второц звезде, причемконцьг групгг 1 и 13 соединены вместе,две другие фазы выполнены аналогично,615...

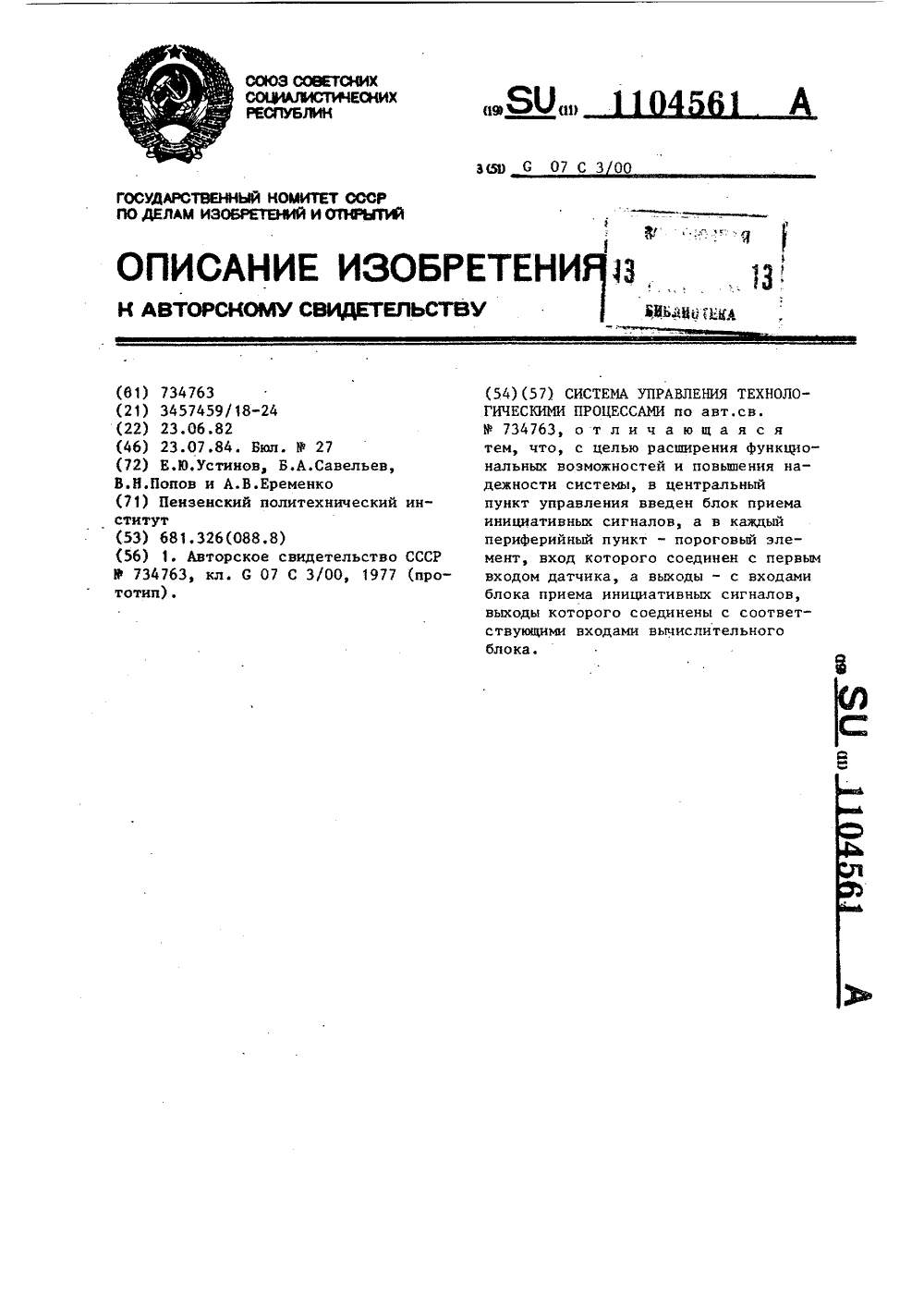

Номер патента: 1104561

Опубликовано: 23.07.1984

Авторы: Еременко, Попов, Савельев, Устинов

МПК: G07C 3/00

Метки: процессами, технологическими

...Второй управляющий вход блока 3 управления соединен с нулевыми установочными входами регистра 52 и триггера 56, а также подключен к первому входу элемента ИЛИ 48, второй вход которого подключен к третьему управляющему входу блока 3 управления, а выход соединен с единичным входом триггера 50, выход которого подключен к первому входу элемента И 49, второй вход которого соединен с выходом опорного генератора 47, а выход элемента И 49 соединен с нулевым установочным входом триггера 50 и со счетным входом счетчика 51. Выходы счетчика 51 подключены к первой группе адресных выходов блока 3 управления и к соответствующим входам ключевого элемента 58, управляющий вход которого соединен с выходом многовходового элемента ИЛИ 54, выход...

Номер патента: 1104489

Опубликовано: 23.07.1984

Авторы: Амброзевич, Нестеренко, Павлюк, Пельтек, Попов

МПК: G05F 1/58

Метки: постоянного, стабилизатор

...10 стибилизатора последовательного типа.является сравнительно невысокая на- Стабилизаторы содержат входной 1,дежность из-за высокой температуры выходной 2 и общий 3 выводы, нагрузперегрева транзистора, ку 4, регулирующий элемент на транНаиболее близким по технической зисторе 5, узел 6 управления, входомсущности и достИгаемому результату 15 подключенный к нагрузке 4, а выхок изобретению является стабилизатор дом - к базе регулирующего транзиспостоянного напряжения, содержащий тора 5, корпус которого установлентранзисторный регулирующий элемент на охлаждающую грань твердотельногопараллельного или последовательного электронного микроохладителя 7,типа, узел управления, подключенный 20 включенного между входным 1 и выходвходом к...

Номер патента: 1104430

Опубликовано: 23.07.1984

Автор: Попов

МПК: G01R 19/22

Метки: переменного, постоянное, широкополосный

...которого соединен с выходом усилителя 1постоянного тока, введены усилитель и блок запуска, последовательно подключенные к входу преобразователя, а генератор снабжен синхронизирующим50 входом, соединенным с выходом блока запуска. На чертеже представлена функциональная схема предложенного преобразователя. 55Устройство содержит входной детектор 1, усилитель 2 постоянного тока, с включенным во входной цепи сумма" 430 йтором, узел 3 с переменным коэффициен том передачи генератор 4 импульсного напряжения, аттенюатор 5, детектор 6 обратной связи, усилитель 7, блок 8 запуска, вход 9 и выход 10, с которым соединен измерительный прибор (не показан). Один из входов сумматора усилителя 2 постоянного тока через входной детектор 1 соединен с входом...

Номер патента: 1104332

Опубликовано: 23.07.1984

Автор: Попов

МПК: F16H 55/17

Метки: колесо, сборное, упругое

...из накладок выполнена в виде цельного диска. Данное колесо имеет более простую конструкцию, обеспечивает упругое смещение обода относительно ступицы за счет упругой деформации спиц 21,Однако недостатком такого колеса является малая долговечность из-за сложности замены амортизационных накладок в случае их поломки. Для этого необходимо спрессовать ступицу с вала, что в ряде случаев сопряжено с большой трудоемкостью ремонтных работ.Целью изобретения является повышение долговечности колеса и упрощение его ремонта.Указанная цель достигается тем, что в сборном упругом колесе, содержащем обод, ступицу и соединяющие их амортизационные накладки с упругими спицами, амортизационные накладки выполнены в виде секторных рамок,На фиг, 1...

Номер патента: 1104310

Опубликовано: 23.07.1984

Авторы: Весманов, Мещанов, Муратов, Мухин, Панов, Попов, Толчинский

МПК: F04D 29/40

Метки: износостойким, корпуса, насоса, облицовки, покрытием

...нием к предлагаемому по технической сущности и достигаемому результату является способ облицовки корпуса насоса износостойким покрытием путем изготовления покрытия в виде пластины из упругого материала, изгиба последней, установки ее в корпус с приданием покрытию Формы его внутренней поверхности и фиксации пластины Я.Недостатком известного способа является сложность ремонта корпуса при выполнении его цилиндрическим.Цель изобретения - упрощение ремонта корпуса при выполнении его цилиндрическим.35 в виде пластины 2 из упругого материала с состыкованными в упор с поджатием ее кромками 3. В корпусе 1 раз мещен ротор 4 насоса.Способ облицовки корпуса насоса износостойким покрытием, осуществляется следующим образом. Из упругого износостойкого...

Номер патента: 1104294

Опубликовано: 23.07.1984

Авторы: Анисимов, Вельтищев, Ермаков, Макаров, Мозжухин, Попов

МПК: E21D 23/06

Метки: крепи, механизированной, секция

...служащий для перекрытия зазоров между соседними секциями и предохраняющий рабочее пространство секции крепи от попадания в него обрушенных5 пород. Шарнирный четырехзвенник 3 служит для соединения основания с перекрытием и обеспечения постоянного зазора между козырьком и забоем при изменении раэдвнжности секции крепи.20 Основание 4 передает нагрузку от гидростойки 5 и шарнирного четырехзвенника на почву. Гидростойка 5 служит для восприятия и ограничения нагрузки на перекрытие и передачи усилий на основание.Корпус перекрытия 2 со стороны защитного кожуха 6 имеет открытую боковую продольную нишу, образованную консолями верхнего 7, нижнего 8 листов и балки 9. В этой нише, в ее передней части, вдоль ее продольной оси установлены гидродомкрат...

Номер патента: 1104285

Опубликовано: 23.07.1984

Автор: Попов

МПК: E21D 11/00

Метки: выработки, крепь, подготовительной

...на фиг. 5 - крепь при выпуске угля в выработку, вид сбоку.Креп ь включает рамы, состоящие из стоек 1 и верхняков 2. На рамы крепи укладывают гибкие затяжки 3, например, из металлической решетки. Затяжки укладывают не всплошную, как обычно, а с зазорами между рамами крепи и скрепляют между собой дополнительными элементами, например амортизаторами 4 (фиг. 1 и 2) Амортизаторы могут быть резиновыми, пружинными и выполняются с крючками на концах для быстрого сцепления - расцепления с затяжками 3. Крепь охраняемой выработки в зонеповышенного горного давления может усиливаться дополнительными стойками 5, а для погрузки и доставки угля, выпускае мого в выработку, позади очистного забояразмещают конвейер 6 (фиг. 3).При продвигании очистного...

Номер патента: 1104283

Опубликовано: 23.07.1984

Авторы: Высоцкий, Коротков, Леонов, Либерман, Попов, Рыбалка

МПК: E21D 1/06

Метки: бур, реактивно-турбинный

...бура по шарошкам; на фиг. 3 - то же, при минимальном диаметре бура; на фиг. 4 то же, при поперечном смещении бура относительно скважины.Бур реактивно-турбинный содержит корпус, состоящий из траверсы 1 и грузов 2. В корпусе установлены турбобуры 3 с долотами 4 номинального диаметра д,. Когда одна из шарошек 5 долота находится на максимальном удалении от центра бура О (фиг. 2), происходит калибрование стенок скважины, диаметр бура при этом максимальный и равен номинальному диаметру бура О. Когда две смежные шарошки 6 и 7 долота находятся на максимальном и равно- удаленном расстоянии от оси бура (фиг. 3), то диаметр бура по шарошкам минимальный (Рцн). Долото 4 имеет номинальный диаметр по шарошкам д. Диаметр корпуса долота по огра...

Номер патента: 1104218

Опубликовано: 23.07.1984

Авторы: Бекша, Кудзис, Попов

МПК: E04B 2/30

Метки: анкерная, многослойных, связь, стен

...1 показана анкерная связь многослойных стен, общий вид; на иг. 2 - объемный каркас, план.55Анкерная связь для многослойных стен содержит стержень связи из нетеплопроводного материала 1 и два объемных каркаса 2, состоящих из двух П-образных стержневых элементов 3, соединенных в местах изгиба попереч- ными стержнями 4, и двух элементов, фиксирующих теплоизоляционный слой 5. Объемные каркасы закреплены на стержне связи при помощи пружинящего захвата 6, который образован двумя взаимно перпендикулярными парами стержней 7, объединенных концевыми участками. Связь фиксирует теплоизоляционный слой 8 между щитами опалубки 9, а после возведения стены является гибкой связью наружных бетонных слоев 10.Универсальная стеновая анкерно- фиксирующая...

Номер патента: 1103980

Опубликовано: 23.07.1984

Авторы: Алексеев, Попов

МПК: B23P 19/10, B25J 15/00

Метки: головка, робота, самоустанавливающаяся

...углового положения 2 О штока 12, состоящий из электромагнитов 29 и 30. Электромагнит 29 состоит из сердечника 31, обмотки 32, Электромагнит 30 закреплен на конце штока 12 и содержит сердечник 33 и обмотку 25 34. Электромагнит 29 без зазора сопряжен с корпусом 23 и имеет возможность вертикального перемещения. Четыре пружины 35 являются возвратными. Сферический подшипник 36 сопряжен с ЗО корпусом 23 по посадке с натягом и беззазорно сопряжен со штоком 12, а в осевом направлении зафиксирован стопорными кольцами 37. Электромагнит 29 имеет вогнутую сферическую поверх-з ность, а электромагнит 30 - соответствующую ей выпуклую, центр сферической поверхности совпадает с центром подшипника 36. Пружины 38 предназначены для центрирования корпуса...

Номер патента: 1103929

Опубликовано: 23.07.1984

Авторы: Боринский, Игнатьев, Новикова, Попов

МПК: B21J 13/02

Метки: выдавливания, штамп

...содержит верхнюю плиту, выполненную ввиде обоймы 1 с установленным в нейпуансоном 2, среднюю плиту, выполненную в виде матрицы 3 с формовочным ручьем 4, установленную на нижней плите 5, размещенной на выдниж ном столе б пресса. В верхней обой"ме 1 выполнены Т-образные пазы 7,в которых размещены передвижные упоры 8, закрепленные в пазах 7 с помощью ограничителей 9. В средней частибоковых поверхностей 10 обоймы 1 выполнены окна 11. Матрица 3 выполнена с кольцевым пазом 12, совмещаемымс окнами 11 в рабочем положении штампа. Окна 11 и кольцевой паз 12 образуют замок для соединения обоймы 1с матрицей 3, например, с помощьюштырей 13. Нижняя плита 5 применяется при выполнении различных технологических операций и снабжается либонижним...

Номер патента: 1103336

Опубликовано: 15.07.1984

Авторы: Попов, Резников

МПК: H02P 5/16

Метки: тиристорный

...устройства являетсяналичие большого числа элементовдля выделения обратных связей потоку и в связи с этим недостаточная надежность,Наиболее близким по техническойсущности к изобретению являетсятиристорный преобразователь, выполненный по реверсивной 12-пульснойсхеме выпрямления и содержащий двепары встречно-параллельно соединенных через реакторы трехфазных мостов, входы которых подключены кдвум трансформаторам, выход - к на 30грузке, а управляющие входы - к двумфазосдвигающим блокам, входами подключенными соответственно к двумрегуляторам тока, входы которых связаны через операционные усилителии датчики тока с измерительнымишунтами, включенными последовательно с реакторами.Кроме того, для образования обратных связей по...

Номер патента: 1103286

Опубликовано: 15.07.1984

Авторы: Неустроев, Попов, Фишман

МПК: G11B 25/02

Метки: воспроизведения, записи, магнитной

...содержит эластичную магнитную манжету 1, закрепленную на барабане2 и установленную с возможностью сопряжения через слой жидкой смазки 3 с магнитной головкой 4, смазывающий ролик 5,закрепленный с возможностью вращения относительно оси 6, параллельной оси вращения барабана 2, в подшипниках 7, и резервуар 8 с жидкой смазкой, расположенный на подвижной платформе 9, сопряженной с рычагом, шарнирно закрепленным на неподвижной стойке 10; прижимаемой пружиной 11 к эластичной магнитной манжете 1, датчик 12 вращения смазывающего ролика, закрепленный на корпусе резервуара 8, подключенный к входу последовательной цепи, включающей триггер 13, пороговый элемент 14, усилитель 15 постоянного тока, электронный ключ 16, выход которого подключен к...

Номер патента: 1103045

Опубликовано: 15.07.1984

Авторы: Клипперт, Нягулов, Поляков, Попов, Стенин, Тукалевская

МПК: F23N 5/24

Метки: горючих, золе, летучей, содержания, элементов

...анализа (ДТА), включающий нагревательную камеру 8 н усилитель 9 постоянного тока, блок 10 управления (Фиг.1), Вторичный прибор 2 предназначен для обработки сигнала с устройства дифференциально-термического анализа и состоит из преобразователя 11 и счетчика 12 интегратора.Порционный дозатор б выполнен н виде последозательно установленных дозирующего 14 с электромагнитом 13 управления и весового 15 бункеров, при этом последний имеет электромагниты 1 б и 17 фиксации и выгрузки электромагнитных весов 18 с датчиком 19 перемещения. БлоК 7 дифференци- ально термического анализа выполнен в виде взаимосвязанных нагревательной камеры 8, снабженной приводом 20 для транспортирования пробы эоны, датчика 21 теплового потока и усилителя 9....

Номер патента: 1102976

Опубликовано: 15.07.1984

Авторы: Волков, Куракин, Николаев, Попов, Потапов, Романов, Сиротин, Тупиков, Юдин, Юрищев

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...балки, которая установле- на в наклонных пазах козырька посредствомподвижных фиксаторов с возможностью взаимодействия со скалывателем и связана с наставкой посредством гидропатрона. На фиг. 1 изображена секция механизированной крепи, вид сбоку; на фиг, 2 разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1. 20 25 30 35 40 45 50 55 Секция механизированной крепи содержит перекрытие 1, козырек 2 с опорами 3, выдвижным скалывателем 4 в виде клина, и гидродомкратом 5, прижимную балку 6 с подвижными фиксаторами 7.На перекрытии 1 жестко закреплена наставка 8, на радиусных выступах которой шарнирно установлен козырек 2, выполненный в виде пустотелых коробок с опорами 3, имеющими ребро с наклонным пазом 9, расположенным под углом к...

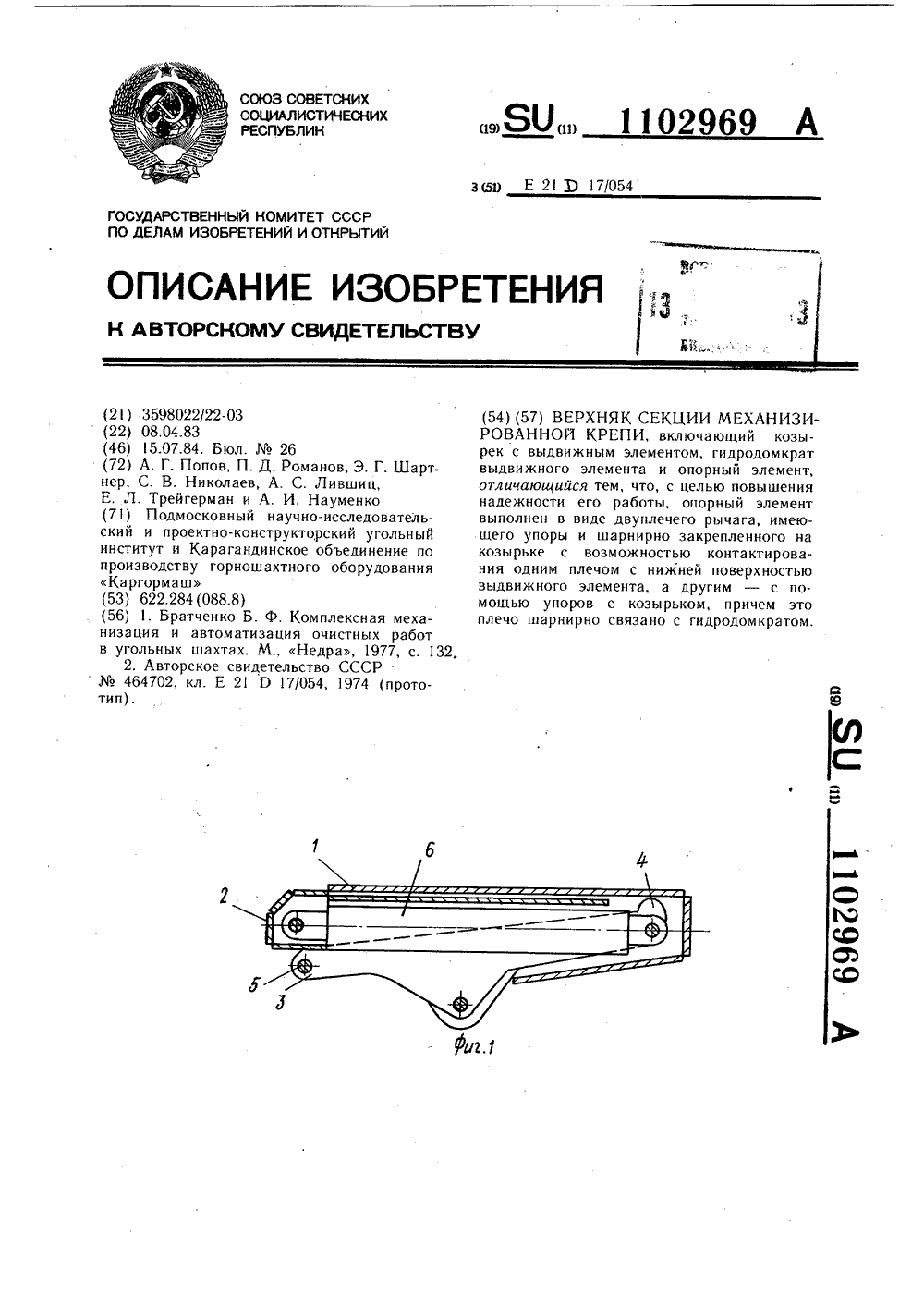

Номер патента: 1102969

Опубликовано: 15.07.1984

Авторы: Лившиц, Науменко, Николаев, Попов, Романов, Трейгерман, Шартнер

МПК: E21D 17/054

Метки: верхняк, крепи, механизированной, секции

...двуплечего рычага, имеющего упоры и шарнирно закрепленного на козырьке с возможностью контактирования одним плечом с нижней поверхностью элемента, а другим - с помощьюупоров с козырьком, причем это плечо шарнирно связано с гидродомкратом.На фиг. 1 изображен предлагаемый верхняк, вид сбоку с разрезом по продольной осиего, в сдвинутом положении; на фиг. 2то же, в раздвинутом положении; нафиг. 3 - разрез А-А на фиг. 2; на фиг, 4 -разрез Б-Б на фиг. 2.Верхняк содержит козырек 1, выдвижной элемент 2, двуплечие рычаги 3 с упорами 4 и поджимной осью 5, шарнирно установленные на козырьке 1, гидроцилиндр 6с предохранительным клапаном в поршневой полости, шарнирно закрепленный, навыдвижном элементе 2 и двуплечих рычагах 3, упоры 7,...
