Попов

Номер патента: 1401382

Опубликовано: 07.06.1988

Авторы: Попов, Приходько

МПК: G01P 3/36, G02B 27/30

Метки: автоколлимационный, вала, вращения, датчик, поворота, угла, частоты

...устройства и ось симметрии призмы-статора совпадают с осью вращения пирамиды-ротора. Автоколли мационный датчик работает следующим образом,Световой поток источника света через точечную диафрагму и светоделитель направляется на объектив, фокальная поверх, ность которого совпадает с точечной диа фрагмой. Далее параллельный пучок света попадает на многогранную пирамиду-ротор, делится ее отражающими гранями на п частей и отклоняется на гп зеркальных граней пирамиды-статора. Зеркала ротора и статора попарно образуют двугранные уголковые отражатели, действие которых эквивалентно обычному плоскому зеркалу, расположенному параллельно ребру рассматриваемого двугранного угла. Отраженный луч при повороте пирамиды-ротора поворачивается...

Номер патента: 1401212

Опубликовано: 07.06.1988

Автор: Попов

МПК: F16J 15/00

Метки: подвижных, соединений, уплотнения

...в результате пеемещения нажимнаи Втулки 5 на Оассооя гг ние А соответствующее дапустиматьуизносу комплекта ман.;кот ц, дспжно произойти срабатывание контактов,о,- ,пКроперекпючатс.ля 1 О, передаюцего кс; -манду в схему управ 5 пения прессом назапрет последующего цикла,Перед началам работы пресса включением электромагнита Э Обеспечивается установка золе тникавого распределителя 13 в левое псложение, прикотором ма 5 истраль 11 подачи жидкости под давлением от Гидросистемыпресса соединяется с магистралью 15и Галостью гидраподжима 7, Давлениежидкости в магистрали 15 поднимаетсядо включения реле 1 б давления, го команде которого электрсмагнит Э от 5 слючается, и золотниковый распределитель 13 устанавливается в нейтральноеположение,...

Номер патента: 1401160

Опубликовано: 07.06.1988

Автор: Попов

МПК: F04D 29/22

Метки: колесо, насоса, рабочее, центробежного

...1 схематически изображено час. тично рабочее колесо; на фиг. 2 - вид А на фиг, 1,ф Рабочее колесо содержит ведущий и покрывной диски 1 и 2 с расположенными й 4 ежду ними с образованием межлопаточ. ных каналов 3 лопатками 4 с утолщением 6 на их периферии с лицевой стороны 6, На периферии покрывного диска 2 вдоль лицевых сторон 6 лопаток 4 выполнены прорези 7, а участки 8 покрывного диска 2 в области прорезей 7 отогнуты в мейлопаточные каналы 3 с образованием утолщения 5,Колесо работает следующим образом.В области малых расходов поток двикется по поверхности лицевой стороны 6 ло. патки 4 в области покрывного диска 2, Встречая на своем пути отогнутый участок 8, поток изменяет свое направление 44 покидает рабочее колесо под большим...

Номер патента: 1401022

Опубликовано: 07.06.1988

Авторы: Губерт, Дубровский, Завольский, Коломиец, Попов, Савченко, Фомин, Шаргородский, Шевляков, Школьник

МПК: C02F 11/12, C02F 11/18

Метки: выпаривания, загрязненных, стоков, химически

...отношение масс выпариваемых химически загрязненных стоков и шлака находится в пределах 0,1-0,4 в противном случае это отношение резко уменьшается.П р и м е р. Химически загрязненные стоки используют для охлаждения доменного шлака при получении шлакового щебня. Для этого партию, состоящую из 8-11 ковшей, сливают в специально приготовленную траншею размером 80 х 10 м, при этом толщина слоя находится в пределах 0,05-0,15 м. Через 3"7 мин после остывания поверхности шлака до 7001200 С на него подают химически загрязненные стоки в количестве 0,1-0,4 мз/т шлака. При этом шлак быстра остывает, интенсивно растрескиваясь. Вода из химически загрязненных стоков испаряется, а минеральная часть остается на поверхности зерен получающегося...

Номер патента: 1400951

Опубликовано: 07.06.1988

Авторы: Авцинов, Битюков, Попов

МПК: B65B 1/06

Метки: материалом, наполнения, сыпучим, тары

...работает следующим об- древазом,Пневмокамера 2 приводится во врашательное движение от электродвигателя 11, Через регулирующий дроссельв пневмокамеру подается сжатый воздухТара любой конфигурации подается нанесущую поверхность диска, Воздух,восходя через перфорационные отверстия, создает воздушную прослойкупрад тарой, и она за счет составляющЬй силы тяжести движется к центральному горизонтальному участку, где иостанавливается под наполнительнымпатрубком 1В воэдухоприемных соплах 5 давление изменяется, так как тара перекрывает отверстия в центре, изменение давления фиксирует датчик 6 и подает сигнал на сравнивающее устройство 7, которое сравнивает его с задающим сигналом от задающего устройства 8 и подает его через уси.-...

Номер патента: 1400947

Опубликовано: 07.06.1988

Авторы: Непейвода, Попов

МПК: B63B 59/02

Метки: гидропневматический, кранец

...переламывается по шарниру и складывается. Угол излома между секциями зависит от длины подъемных стропов. Сложившийся кранец опускают на поверхность воды.Секции 1 через открытые кромки торцов быстро заполняются водой и при этом одновременно разворачиваются относительно оси 5 шарнира 4, В некоторый момент заполнения секций 1 начинают погружаться в воду и внутренние пневматические емкости 7. При их погружении создаются силы плавучести, которые, удерживая емкости на плаву и препятствуя погружению в воду участков секций 1, скрепленных стропами 8 с торцами емкостей , разворачивают секции кранца 1 вокруг продольных осей симметрии, разворачиваясь одновременно относительно осей 5 шарниров 4, В результате после полного погружения кранца...

Номер патента: 1400935

Опубликовано: 07.06.1988

Автор: Попов

МПК: B61F 5/00

Метки: вагона, грузового, тележка

...значительно меньшие изгибающие моменты и вызванные им напряженияФормула изобретения Составитель Г,Петров Редактор В.Данко Техред М.Дилык Корректор Г. РешетникЗаказ 2759/21 Тираж 464 Подлисное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к желеэнодорожному подвижному составу, в частности к тележкам грузовых вагонов.Цель изобретения - повышение на 5 дежности путем уменьшения нагрузки на буксовые проемы боковых рам.На чертеже изображена тележка, общий вид.Тележка грузового вагона имеет бо О ковые рамы 1, колесные пары 2 с бук" сами 3, взаимодействующими с горизонтальными...

Номер патента: 1400723

Опубликовано: 07.06.1988

Авторы: Гончаров, Маслов, Павленко, Попов, Чистяков

МПК: B21D 22/22, B21D 24/04

Метки: вытяжки, штамп

...гм до 102 Вм 1абсо:потньпрогиб упругого кольца; 40 модуль упругости материала где К г = м мколь ца.Штамп работает с:едуощип образом.Заготовку 6 устанавливают ца мат - рицу 2. К заготовке 6 подводят при жим с упругим прижимным кольцом 4.Максимальное расстояние между заго - товкой 6 и кольцом 4 наблюдается в точке с радиусом г и равной ч, .После при:ожения усилия к прижиму 50 кольцо 4, упругого деформируясь, прилегает к заготовке 6 и прижимает ее.Вытяжка осуществляется с помощью пуансона 1. В процессе вытяжки фланец заготовки 6 перемещается между упру гим кольцом 4 и рабочей поверхностью матрицы 2, В результате неравномерности деформации в процессе вытяжки угол естественного утолщения фланцапостоянно меняется. Упруго деформируясь, кольцо 4...

Номер патента: 1400692

Опубликовано: 07.06.1988

Авторы: Акчурин, Бабирь, Богатов, Васев, Мижирицкий, Попов, Титов, Шадрин, Шмелев

МПК: B21C 1/00

Метки: непрерывного, труб

...машинах обычной конструкции, установленных вне линии стана. В момент окончания изготовления труб из бунта, когда задний конец трубы находится в проводке, волочильную головку вводят в задний конец трубы на глубину в 1/2-4/5 от длины головки, Глубина введения 1 40 устанавливается в зависимости от коэффициента вытяжки р в волоке по фор- муле где 1 з - длина головки. 45Диапазон глубины введения головки соответствует диапазону коэффициентов вытяжки, наиболее применяемым при беэоправочном волочении, - 1,2 (глубина введения 4/5) - 2 (глубина введения 1/2). Точная установка нужной глубины введения обеспечивается регулировкой расстояния от переднего торца проводки участка соединения концов труб до волоки 4, В момент, когда задний торец...

Номер патента: 1400527

Опубликовано: 07.06.1988

Авторы: Балод, Белоусов, Бычков, Загурский, Марченко, Мухин, Попов, Тарасов, Харенко

МПК: A01B 79/00

Метки: основной, почвы, предпосевной

...последовательность осуществления предлагаемогоспособа. 1 ОСпособ осуществляется следующимобразом.В процессе основной и предпосевной обработки почвы сначала фрезеруют почву при критических режима, когда точка касания соседних трохоидрасположена на поверхности или типаповерхности поля, При этом на дне борозды образуются почвенные гребни,так как траекторией движения Фрезерного ножа в почве является удлиненная циклоида (трохоида), Вершина каждого гребня совпадает с линией неподвижной центроиды места расположениямгновенных центров радиуса, т,е.КЬ =Кгр . 7где К - радиус окружности, лежащейвне производящего круга;3 - кинематический параметр,а высота гребня Е должна быть равнаили несколько на 1-8 см меньше глубины обработки Ь, Н, В этом...

Номер патента: 1122114

Опубликовано: 30.05.1988

Авторы: Глезин, Григорьева, Далецкий, Звягина, Мильштейн, Попов, Харон

МПК: G01T 1/24, H01L 31/04

Метки: датчик, дозиметра, излучения, ионизирующего, полупроводниковый

...связано сразмещением источника света в корпусе датчика. Это требует использования дополнительного пространства для 40установки самого источника и для формирования пути распространения светадля получения более или менее равномерного освещения полупроводниковогопреобразователя. 45Цель изобретения заключается вуменьшении габаритов датчика и обеспечении условий для световой калибровки.50Поставленная цель достигается тем, что в датчике дозиметра ионизирующего излучения, содержащем светонепроницаемый корпус, в котором установлены полупроводниковый преобразователь, и источник света, полупроводниковый датчик выполнен в виде пластины с двусторонней чувствительностью, в корпусе дополнительно установлена светорассеивающая пластина, одной...

Номер патента: 1349184

Опубликовано: 30.05.1988

Авторы: Аникин, Ботвинкин, Григорянц, Милявский, Попов, Сторожев

МПК: C03B 37/09, C03B 5/027

Метки: высокотемпературная, вытяжки, печь, стекловолокна

...2400 С, ранца 6 кВт (напряжение 8 В, ток 750 А)Печь работает следующим образом,Внутрь печи вводят нижний конецзаготовки, Включают продувку аргоном, раскрывая максимально ирисовыедиафрлгмь и подают охлаждающую водув кожух печи, После 15-минутной про"дувки уменьшают поток аргона, прикрывают дцфрагмь до минимальногозазора и включают электропитание.По достижении регламентированной тем.пературы включают механизм подачи заготовки и после падения грузика закрепления волокна в механизме вытяжки включают автоматику управленин процессом. Использование в качестве материатеклоуглерода увелиь, т.е. вероятность ты печи в течениеСтеклоуглеродпрактически беэость 1-27) в сравла нагревателя с чивает надежност безотказной раба процесса вытяжки...

Номер патента: 1399900

Опубликовано: 30.05.1988

Авторы: Попов, Ракова

МПК: H05B 41/28

Метки: газоразрядной, лампы, питания, поджига, спектральной

...20 приложен к аноду ГЛ, минус 600 В - через резисторы 11 и 14 к катоду ГЛ. Указанной величины напряжения (600 В) достаточно для надежного поджига ГЛ типа ДВСили ДДСдаже в отсутствии подогрева катода.После поджига ГЛ и установления пускового разрядного тока срабатывает токовое реле 22, размыкающий его контакт 23 размыкается, снимая тем самым питание сети, подаваемое на диоды 18 и 19 через балластный конденсатор 7, После поджига ГЛ 1 и срабатывания реле 22 напряжение на выходе мостовых выпрямителей 2 и 3 снижается эа счет падения напряжения на балластных конденсаторах 4 - 6 до величины, близкой к падению напряжения на электродах ГЛ, а разрядный ток уменьшается до величины, близкой к рабочему значению.Требуемый уровень разрядного тока...

Номер патента: 1399853

Опубликовано: 30.05.1988

Автор: Попов

МПК: H02K 3/28

Метки: обмотка, совмещенная, трехфазно-пятифазная, электромашинная

...образуют дополнительные ш 5 фазные зажимы А,В,С 0,Е для полюсности Р . В каждой звезде включены последовательно-согласно три катушки 30 с номерами в фазе С для первой звезды 1,16,31 а для каждой последующей звезды этой фазы номера катушек чередуются с интервалом в шесть (фиг.1) или в три (фиг, 4) катушки относитель 35 но предыдущей звезды; для фаз С 2 и СЗ номера катушек звезд каждой последующей фазы чередуются относительно звезд предыдущей фазы с интервалом в пять катушек (см. таблицу). 40На фиг. 1 и 4 верхний ряд стрелок показывает направления трехфазного тока при питании обмотки через С 1, С 2, СЗ (Р 15), а нижний ряд - направления пятифазного тока при питании 45 обмотки через А,В,С,О,Е. На фиг. 2, 3,5,н 6 векторам ЭДС приписаны...

Номер патента: 1399738

Опубликовано: 30.05.1988

Авторы: Минутин, Попов

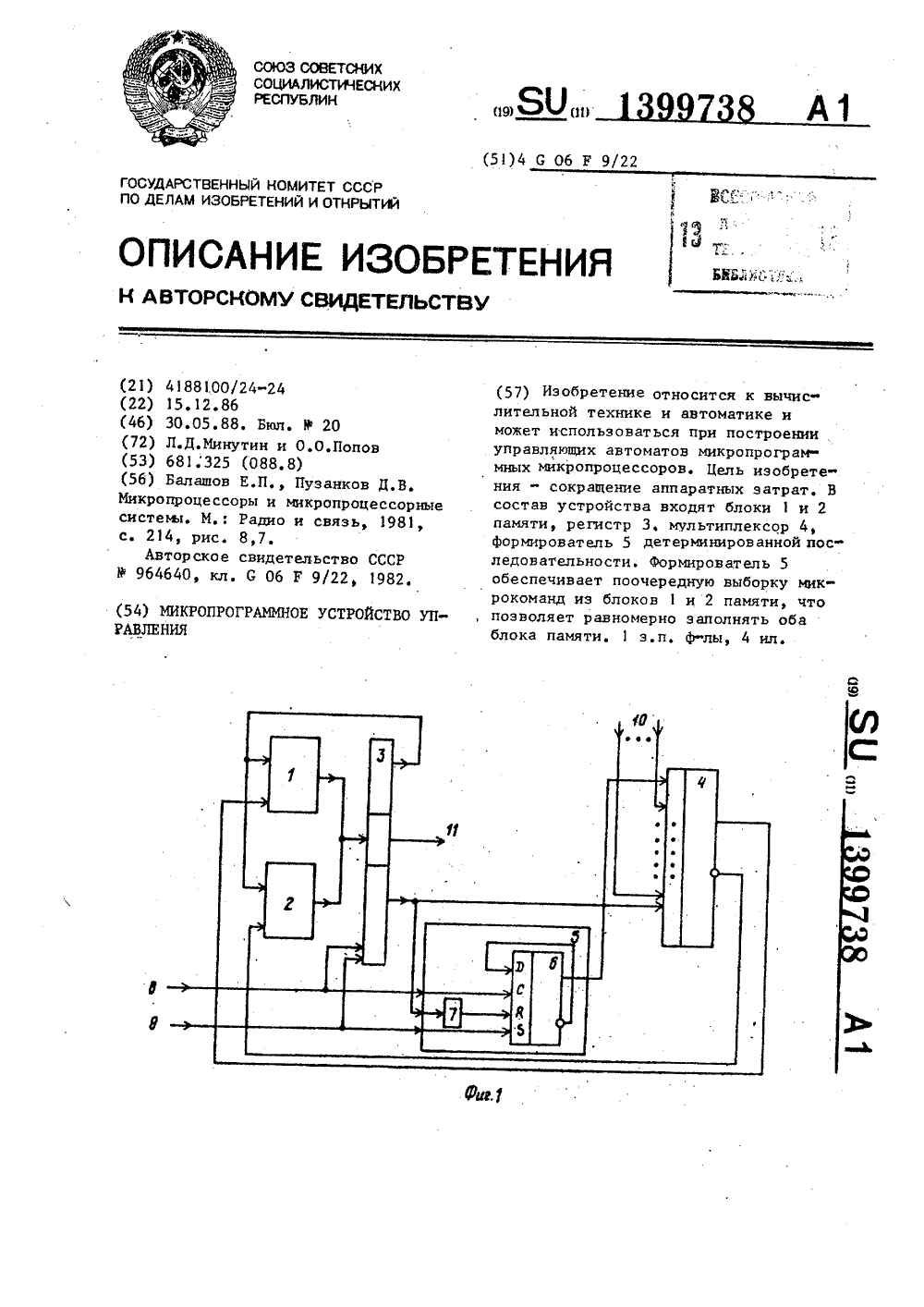

МПК: G06F 9/22

Метки: микропрограммное

...условным переходом (переход от 72 к УЗ или Уб). Б этом случае в поле кода признаков записывается номер логического условия, по которому будет проводиться переход, Микрокоманды УЗ и Уб размещаются по одному адресу в разныхблоках памяти. Пусть, например, переход осуществляется по логическому условию номер один, микрокоманды УЗ и 76 располагаются по адресу А 2 в первом и втором блоках памяти соответственно. Тогда полный код микро- команды 72, содержащей команду условного перехода, равен А 2, 1, У 2 (Фиг.2-4), Код этой микрокоманды заносится в регистр 3 в начале третьего такта. Код поля адреса микрокоманды (А 2) поступает на адресные входы блоков 1 и 2 памяти, в которых начинается выборка информации соответственно микрокоманд УЗ и Уб, Код...

Номер патента: 1399725

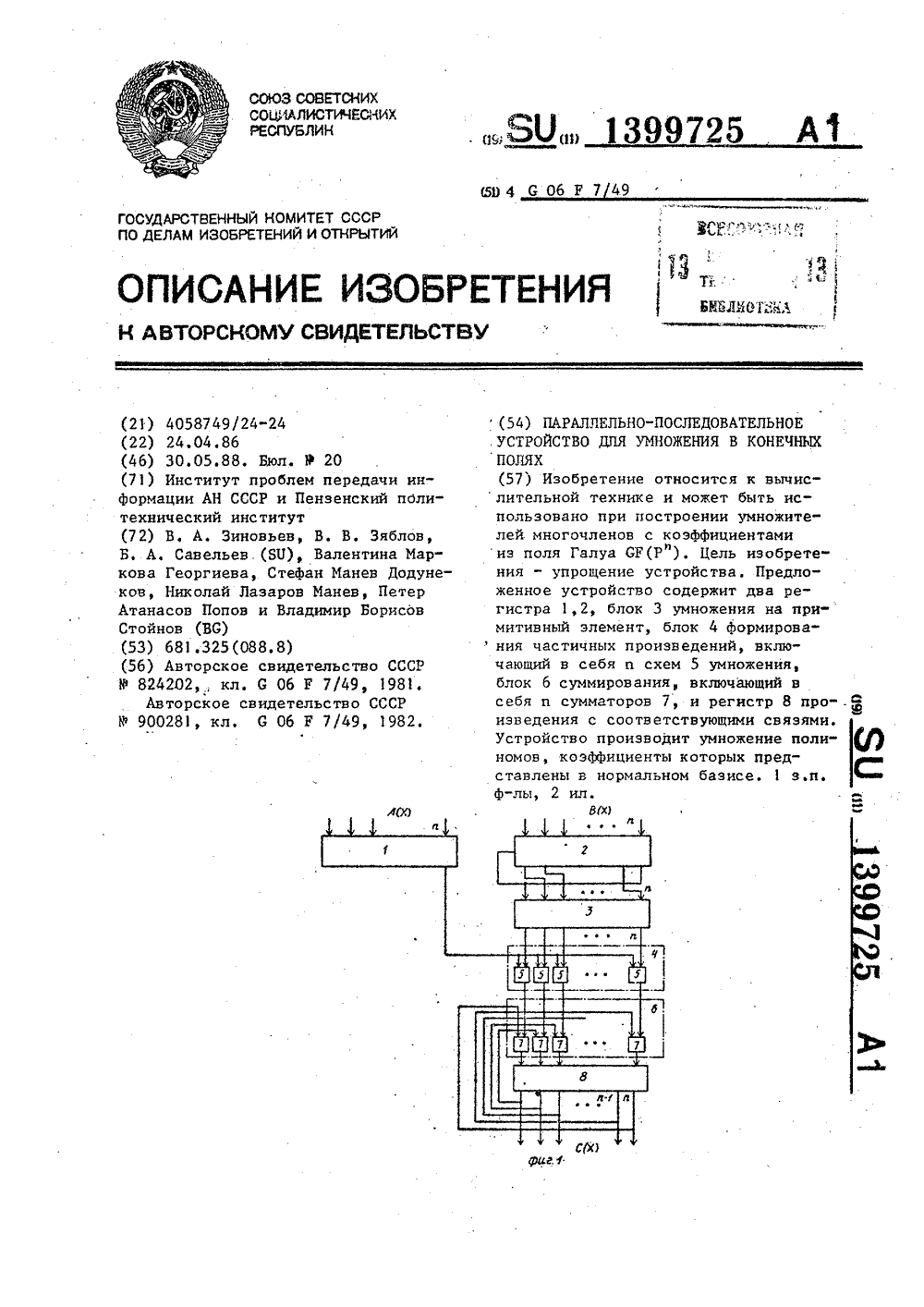

Опубликовано: 30.05.1988

Авторы: Георгиева, Додунеков, Зиновьев, Зяблов, Манев, Попов, Савельев, Стойнов

МПК: G06F 7/49

Метки: конечных, параллельно-последовательное, полях, умножения

...которых соединены соответственно с выходами блока Формирования частичных произведений, выходы и сумматоров соединены состветственно с инФормационными входами регистра произведения, разрядные выходы которого соединены с вторыми входами п сумматоров блока суммирования с циклическим сдвигом на один разряд в сторону младших разрядов и являются выходом устройства. 1. Параллельно-последовательное 40 устройство для умножения в конечных полях, содержащее блок формирования частичных произведений и блок суммирования, о т л и ч а ю щ е е с я тем, что, с целью упрощения устрой ства, в него введены регистр сдвига множителя, регистр сдвига множимого, блок умножения на примитивный элемент и регистр произведения, причем информационные входы первой...

Номер патента: 1399718

Опубликовано: 30.05.1988

Авторы: Киселев, Орлов, Попов

МПК: G05D 23/19

Метки: регулятор, температуры

...усилитель-демодулятор управляется напряжением, вырабатываемым вторым Формирователем 10 импульсов управления, частота которого совпадает с частотой входного сигнала, а Фаза с выхода мостового датчика температуры может либо совпадать с фазой напряжения второго формирователя импульсов управления (тогда напряжение на выходе усилителя преобразователя будет одной полярности), либо может быть противоположной (сдвинутой на 180 ) и тогда напряжение на выходе усилителя-демодулятора будет другой полярности.1Пусть температура объекта равна заданной, тогда мостовой датчик 1 температуры сбалансирован, напряжение в измерительной диагонали его равно нулю, поэтому напряжение на выходе усилителя-демодулятора 2 также равно нулю. Второй Формирователь 1 О...

Номер патента: 1399500

Опубликовано: 30.05.1988

Автор: Попов

МПК: F04B 15/02

Метки: вязких, жидкостей, насос, неоднородных

...жидкостью основной 10 и дополнитель - ной 11 емкостях включают приводной механизм, что приводит к возвратно- поступательному движению поршней 6 в рабочем 2 и компенсационном 3 цилиндрах и периодическому изменению объемов поршневой 4 и штоковой 5 камер каждого цилиндра,При движении поршня 6 в рабочем цилиндре 2 вверх из крайнего нижнегоположения происходит увеличение объема поршневой камеры 4 этого цилиндра и ее заполнение перекачиваемой средыиз всасывающего натрубка 42 черезвсасывающий клапан 40. Одновременнопроисходит уменьшение объема штоковой камеры 5, заполненной промывочной жидкостью, поступившей в нее изосновной емкости через отверстие 26в торцовой стенке 12, При уменьшенииобъема штоковой камеры 5 происходитвытеснение...

Номер патента: 1399330

Опубликовано: 30.05.1988

Авторы: Галковская, Казанцев, Кулагина, Либзон, Попов, Смирнова

МПК: C10F 7/00, C10G 1/04

Метки: верхового, воска, подготовки, торфа, торфяного, экстракции

...влажности и направляют наэкстракцию бензином БР.П р и м е р 5. Верховой фрезерныйторф со степенью разложения ниже 30%и влажностью 70-75% подвергают бескислотному гидролизу аналогично примеру 1. Затем проводят разделение термообработанного торфа с помощью прессов на обезвоженный торф с влажностью55,0% и отжим (гидролизат). Послечего осуществляют грануляцию обезвоженного торфа с влажностью 55,0% доразмера гранул 3 мм. После Формованиягранулы сушат до 25,0%-ной влажностии направляют их на экстракцию бензином БП,П р и м е р б, Верховой Фрезерныйторф со степенью разложения ниже30% и влажностью 70-75% подвергаютбескислотному гидролизу аналогичнопримеру 1. Затем проводят разделениетермообработанного торфа с помощьюпрессов на...

Номер патента: 1399317

Опубликовано: 30.05.1988

Авторы: Зайченко, Ларин, Пинхасик, Попов, Шпильрайн

МПК: C09C 1/50

Метки: технического, углерода

...равномерно по окружности помещены пат"рубки подачи природного газа на пиролиэ 6. Насадка газонагревателярасположена на гаэораспределительнойрешетке 7, через которую в насадкупоступает нейтральный газ при нагреве, и проходят продукты сгорания 50при разогреве аппарата.Процесс осуществляется следующимобразом.В режиме разогрева продукты сгорания поступают из камеры сгорания врегенератнвный газонагреватель и,проходя через насадку сверху вниз,разогревают ее до требуемого температурного распределения, В следующий период через патрубок подачи нагреваемого газа подается азот в количестве 30-50 г/г.с газа, которыйпроходя через насадку снизу вверхнагревается за счет аккумулированнбго в ней в период разогрева тепла.Разогрев верхних слоев насадки...

Номер патента: 1399224

Опубликовано: 30.05.1988

Авторы: Верхотурцев, Попов

МПК: B65D 90/60

Метки: затвор, шиберный

...3, закрепленная на конце штока 4. На этом же конце штока 4 закреплен кронштейн 5 с осью 6. Под заслонкой 3 во внутришиберной полости расположен скребок 7, на верхней поверхности которого по обе его стороны закреплены кронштейны 8, выполненные, например, в виде ребер. Концы 9 кронштейнов 8 выступают за кромку 10 скребка 7, обращенную к выходному отверстию 11 затвора. К свободным выступающим концам 9 кронштейнов 8 жестко закреплены противовесы 12, в резьбовых отверстиях которых болтами 13 крепятся регулировочные грузы 14, В отверстиях 15 кронштейнов установлена ось 6, закрепленная на нижней поверхности заслонки 3. Скребок 7 смонтирован с возможностью поворота на оси.Для увеличения угла поворота скребка на его кромке, обращенной внутрь...

Номер патента: 1399122

Опубликовано: 30.05.1988

Авторы: Лазарюк, Ларионов, Попов, Скорокиржа, Цыгикал

МПК: B28B 5/02

Метки: конвейер, строительных

...12, копиры дпя извлечения паэообразонателей из форм, выполненттые в виде сходящихся наклонных направляющих 13, и копиры для 40установки паэообраэователей н рабочее положение в ниде сходящихся криволинейных направляющих 14. Приспособление дпя отрыва иэделия от поверхностей форжт выполнено нвиде ттодпружиненного маятникового рычага-бойка 15, установленного вконце прямолинейного участка цепи конвейера.Конвейер работает следующим образом.При движении цепей 5 преобразователи при взаимодействии втулок 10 с ттаттравттяютттт.ттт дисками 11 и горизон тальцыьпт правляющими 12 фиксируются в формах в рвечем положении, а н зоне бтрто ;тетки Я - бортоснасткой.Формы е .дт:ттр анными паэообраэонателями заполняют гипсобетонной смесью. По мере...

Номер патента: 1399113

Опубликовано: 30.05.1988

Авторы: Аксенов, Битюков, Попов

МПК: B25J 15/00

Метки: захват, струйный

...г. Ужгород, ул. Проектная Изобретение относится к мащиностроению и может быть использовано в конструкциях роботов манипулятооов для автоматизации сборочных процессов.Цель изобретения - упроянние конструкции струйного захвата.На фиг. 1 изображен Гтруйцый захват, продольный разрез; на Ьиг, 2 разрез А-Л на фиг. 1; ца фцг. 3 - схема действуюших на деталь сил при Струйный захват содержит цилиндрический корпус 1, выполненный в виде стакана, внутри которого расположена втулка 2. В коопусе 1 имеется отверстие 3 для сжатого воздуха в кольцевую пневмокамеру 4. Во втупке 20 2 выполнены тангенциальные Отверстия 5, расположенные по крайней мере вдоль одной обраэуюжей боковой поверхности втулки. Струйный захват работает следукт.щим образом.Для...

Номер патента: 1399056

Опубликовано: 30.05.1988

Авторы: Кирик, Попов

МПК: B23Q 3/06

Метки: зажимное

...к боковым поверхностям поперечные рифления, на которых закреплена регулировочная планка 15 с идентичными поперечными рифлениями на ее нижней поверхности, предназначенная для регули 35 ровки горизонтального перемещения прихвата 8 и имеющая вдоль оси прихвата продольный паз для возможности ее продольного перемещения вдоль оси прихвата 8. Паэ 14 своими стенками взаимодействует с верхними осями 16 рычагов 17, которые своими нижними концами шарнирно закреплены при помощи осей 18 к кронштейну 2. Оси 19 расположены в средней части рычагов 17 и взаимодействуют со стенками па 45 зов 20 втулки 21, свободно движущейся на штоке поршня 22 и поджатой снизу пружиной 23. Поршень 22 поджат к дну корпуса гидроцилиндра 1 возвратной пружиной...

Номер патента: 1398875

Опубликовано: 30.05.1988

Автор: Попов

МПК: A61M 25/00, A61M 27/00

Метки: дренажная, трубка

...относится к медицинской технике, используемой при дренировании полостейЦелью изобретения является предуп 5реждение нарушения циркуляции отделяемой жидкости в дренируемой полостивокруг трубки.На фиг.1 изображена дренажная трубка, общий вид; на фиг.2 - то же, про Одольный разрез.Дренажная трубка 1 имеет глухойканал 2 и сквозные отверстия 3 на боковой поверхности рабочего конца,размещенную в зоне ее боковых отверстий 3 раздувную манжету 4 с воздуховодной трубкой 5. Манжета 4 размещенавокруг трубки 1 и имеет боковые отверстия 6, выполненные напротив отверстий 3. Крал отверстий 3 трубки 1и отверстий 6 манжеты 4 герметичносоединены,Дренажную трубку используют следующим образом.Трубку 1 располагают в дренируемой полости, например в брюшной...

Номер патента: 1398850

Опубликовано: 30.05.1988

Авторы: Дюрягин, Попов

МПК: A61B 17/56

Метки: костных, области, фиксации, фрагментов, челюстно-лицевой

...собой нарушение работоспособности устройства.При расположении спиц под углом менее 35 резко снижается прочность фиксации устройства на кости за счет близкого взаиморасположения спиц. При расположении спиц под углом более 40 невозможна фиксация спиц на кости из-за увеличения расстояния между спицами. По этому же принципу определен интервал значений угла между спицами в боковой проекции устройства. Устройство используется следующим образом.В асептических условиях под общим или местным обезболиванием, соблюдая принципы внеочаговой фиксации отломков, при помощи стоматологической бормашины чрез- кожно внедряют спицы в наружную компактную пластинку челюсти. При этом обойму 2 располагают под углом 90 к поверхности кости. Дальнейшее продвижение...

Номер патента: 1398107

Опубликовано: 23.05.1988

Авторы: Попов, Потапов

МПК: H04M 9/02

Метки: аппарату, приставка, телефонному

...на приведение их в исходное состояние: блок 2 нарушает шлейф по постоянному току, приемник 4 стирает информацию о коде "77", чем устраняет высвечивание кода "77" в блоке 5 индикации. Элементы приставки возвращаются в исходное состояние, а линия контактами рычажного переключателя подключается к разговорным приборам телефонного аппарата. Если вызывающий абонент не наберет код требуемого абонента, приставка функционирует вышеописанным образом, однако в блоке 5 индикации высветится код "00", присвоенный, например, дежурному по телефону. В принципе для дежурного по телефону или для вызова "кого-нибудь" может программироваться любой код. При ответе на вызов дежурного по телефону, если такой назначается, или любого из группы абонентов...

Номер патента: 1398095

Опубликовано: 23.05.1988

Авторы: Баринов, Богданова, Герасимов, Попов, Сумин

МПК: H03M 1/26

Метки: вала, код, поворота, угла

...колесу 2-1 первого разряда. С колеса 2-2 начинаетсяузел второго разряда, имеющий абсолютно идентичную узлу первого разрядаконструкцию. Такие же конструкцииимеют и последующие разряды. Вспомогательное центральное колесо 13 такжеимеет поверхности 21 и 22 для взаимного сопряжения с предыдущим разрядом,Хвостовик колеса 7 последнего разряда зафиксирован на оси фиксатором16, выполненным в виде кольца или кулачка, который при вращении может замыкать через пружину контакт концевого выключателя (не показан) для выключения преобразователя. В колесах2 имеются пазы для укладки проводовот дисков 8 и 9, которые вторым концом присоединены к разъему 17, закрепленному в корпусе 18. Все узлы(модули) разрядов соединены между собой скобами 19,...

Номер патента: 1398035

Опубликовано: 23.05.1988

Автор: Попов

МПК: H02K 17/14

Метки: обмотка, полюсопереключаемая, трехфазная

...В, А и С соответственно, первый и второй средние выводы двухполюсного переключателя П 5 соединены с внешними выводами В и С соответственно, двухполюсный переключатель П 5 снабженперемычками, соединяющими первый верхний его вывод с вторым нижним и второй верхний его вывод - с первым нижним, первый трехполюсный переключатель П 1 снабжен перемычками, соединяющими первый верхний с вторым нижним, второй верхний с третьим нижним,третий верхний с первым нижним его выводами, каждая из частей А 1, А 2, В 1, В 2, С 1 и С 2 состоит из последовательно-согласно включенных катушечных групп: КГ 7 и .КГ 1 - в части А 1; КГ 2 и КГ 8 - в части А 2; КГЗ и КГ 9- в части В 1; КГ 10 и КГ 4 - в части В 2; 980354КГ 11 и КГ 5 - в части С 1; КГ 6 и КГ 2 в...

Номер патента: 1397998

Опубликовано: 23.05.1988

Авторы: Громова, Попов, Пугачев, Тарасенко, Ужинов, Чубаров

МПК: H01M 10/42

Метки: аккумуляторной, батареи, тяговой, эксплуатации

...из аккумуляторов с близкими энергетическими характеристиками в соответствии с предлагаемыми группами 55Комплектовка батареи из аккумуляторов, разброс по емкости которых ра вен 10 С, не приводит к заметному снижению производительности электровозной откаткиАккумуляторные батареи, относящиеся к первой группе, используются на основных транспортных грузопотоках.Вторая и третья группы комплектуются из аккумуляторов, прошедших первый межремонтный период и подвергшихся регламентным работам по техническому обслуживанию.Аккумуляторные батареи, имеющие фактическую емкость менее 50 С 4, эксплуатировать экономически нецелесообразно.Для каждой из групп экспериментальным путем определены рациональные коэффициенты перезаряда относительно фактической...
