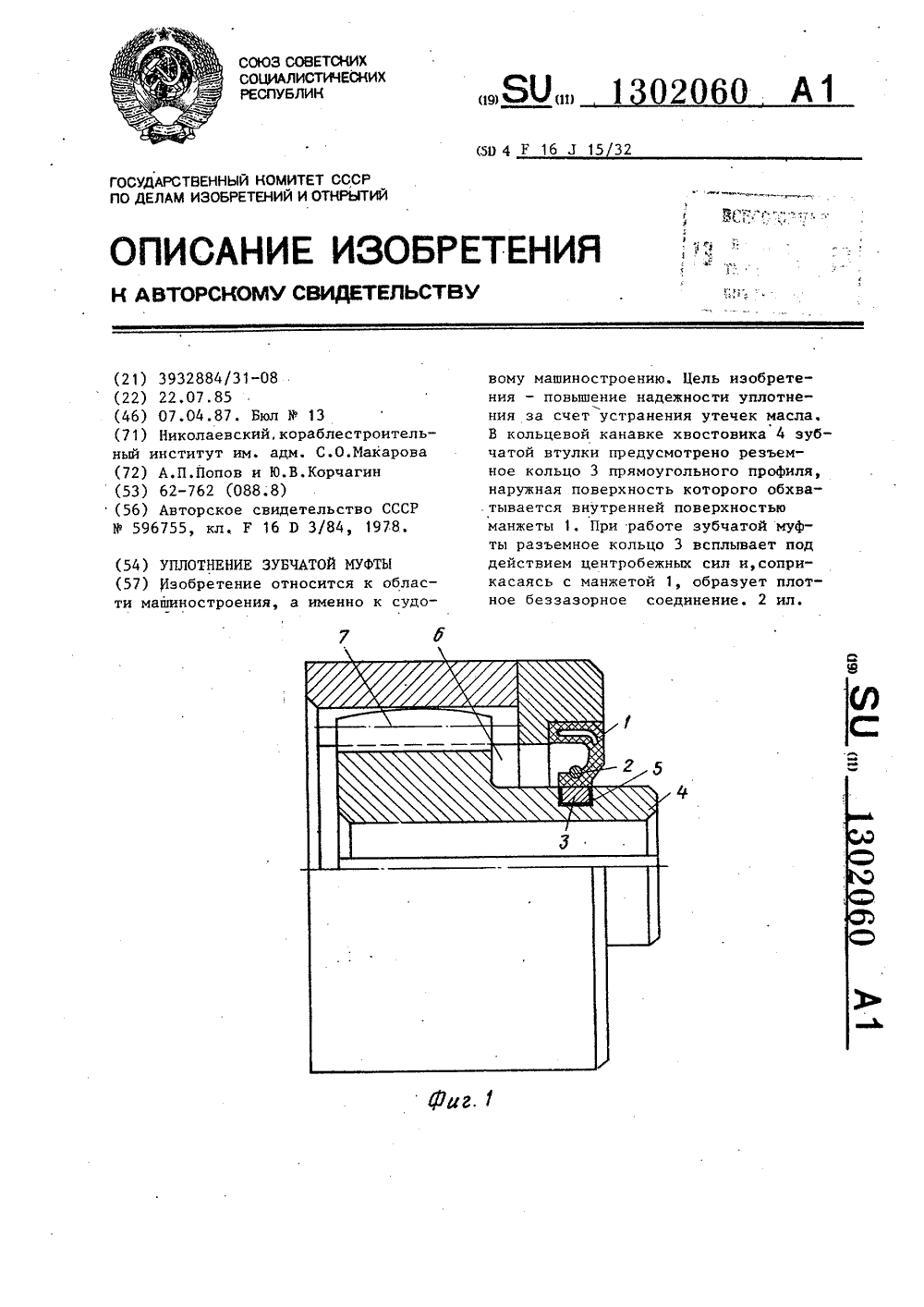

Номер патента: 1302060

Опубликовано: 07.04.1987

Авторы: Корчагин, Попов

МПК: F16J 15/32

Метки: зубчатой, муфты, уплотнение

...1(ольцо 3 состоит из двух частей (полуколец) 8 и 9, которые в местах разъема имеют упругие прокладки 10, ЗОПри работе зубчатой муфты жесткое кольцо 2 круглого сечения, а также внутренняя часть манжеты 1, охваты)вающая разъемное кольцо 3 прямоугольного сечения, расширяются в резуль - 35 тате деформаций от действия центробежных сил и отходят от охватываемой поверхности разъемного кольца 3. Разъемное кольцо 3 под действием центробежных сил перемещается равномерно по окружности в направлении радиальных перемещений охватывающей его поверхности манжеты, сжимая манжету и создавая в ней натяг. 2Упругие прокладки 5 и 10 служат для предотвращения утечек масла через круговой паз хвостовика 4 и в местах разъема кольца 3.Таким образом,...

Номер патента: 1302020

Опубликовано: 07.04.1987

Автор: Попов

МПК: F04D 13/06

Метки: буферной, газом, камеры, насоса, подпитки

...Ж- Раушская наб., д.4/5. Производственно-полиграфическое предприятие, г.Ужгород, ул, Проектная, 4 Изобретение относится к насосостроению и является усовершенствованием изобретения по авт. св. У 879033.Цель изобретения - повышение надежности путем снижения частоты включений регулятора.На чертеже изображено устройство, для подпитки газом буферной камерынасоса.Устройство для подпитки газом бу Оферной камеры 1 насоса, содержит установленные в камере 1 сопло 2 и контактный датчик 3, сопло 2 расположенов зоне установки контактного датчика3 и ориентировано на его контактнуюповерхность, при этом в буферную камеру 1 введены поплавок 4 и экран 5,размещенный на поплавке 4 между датчиком 3 и соплом 2. Устройство дополнительно содержит...

Номер патента: 1302019

Опубликовано: 07.04.1987

Автор: Попов

МПК: F04D 13/06

Метки: буферной, газом, камеры, насоса, подпитки

...предприятие, г. Ужгород, ул. Проектная, 4 130201Изобретение относится к насосостроению и является усовершенствованием устройства для подпитки газом буферной камеры насоса по авт.св-. В 879033,Цель изобретения - повышение надеж" ности путем снижения частоты включений регулятора. На чертеже изображено. устройство 10дпя подпитки газом буферной камерынасоса., Устройство дпя подпитки газомбуферной камеры 1 насоса содержит 15установленные в камере 1 сопло 2 иконтактный датчик 3, сопло 2 расположено в зоне установки контактногодатчика 3 и ориентировано на его кон.тактную поверхность, при атом в буферную камеру 1 введен поплавок 4,а сопло 2 размещено на поплавке 4.Устройство. дополнительно содержитэлектрическую цепь...

Номер патента: 1301980

Опубликовано: 07.04.1987

Авторы: Гринев, Зубков, Необутов, Попов

МПК: E21D 19/02, E21D 19/06

Метки: гибкое, перекрытие, разделяющее

...3 ил.1301980 фи 1 Риг УСоставитель В. ПономареваТекред.И. Верес Корректор И. ЭрдейиТираж 455 Подписноетвенного комитета СССР по делам изобретений и открыти5, Москва, Ж - 35, Раушская наб., д. 45полиграфисеское предприятие, г. Ужгород, ул. Проектная,Редактор А. СабоЗа к аз 942/33ВНИИПИ Государ1130ПроизводственноИзобретение относится к горной промышленности, а именно к разработке рудных тел.Цель изобретения -- повышение эффективности работы перекрытия на контакте с вмещающими породами и снижение разубоживания руды.На фиг. 1 изображена секция гибкого разделяющего перекрытия; на фиг. 2 - гибкое разделяющее перекрытие в месте соединения четырех смежных секций; на фиг. 3 - узел 1 на фиг. 2.о Гибкое разделяющее перекрытие состоит из...

Номер патента: 1301602

Опубликовано: 07.04.1987

Авторы: Ионов, Попов, Шабельников

МПК: B25J 11/00

Метки: вакуумный, манипулятор

...застопорена контргайкой 22. Соосно трубки в корпус втулки 9 с противоположной стороны ввернут стержень 23, на.котором закреплен противовес 11 так, чтобы уравновесить двуплечий рычаг с вакуумным захватом. Противовес 11 выполнен в виде сегмента с целью уменьшения габарита по ширине.Стойка 7 имеет вакуумный канал, резьбовое отверстие для крепления оси 10, завернута в корпус основания 1 и застопорена контргайкой 24, Основание 1 выполнено в виде корпуса, в котором имеется сеть вакуумных каналов 2, обеспечивающее разрежение от вакуумной системы через нижний штуцер 5, как на вакуумный захват 12 через вакуумные каналы стойки 7, оси 10, втулки 9, двуплечего рачага 8, втулки 14 и оси 13, так и на механизм перемещения в виде пружины 4 Бурдона через...

Номер патента: 1301458

Опубликовано: 07.04.1987

Авторы: Кабрельян, Кочегарова, Озерский, Попов

МПК: B01D 45/08

Метки: газового, капель, отделения, потока, пыли

...элемента;Ъ - расстояние между элементами.Указанная форма краев полок обеспечивает фиксацию их взаимного положения на штангах без дополнительных элементов.30оПри угле к =90 + агсд/Ь каждый элемент устройства лепестками 4 со прикасается с полкой 2 и лепестками 3 предыдущего элемента, а лепестками 3 - с полкой 2 и пенестками 4 после дующего элемента. Это обеспечивает Фиксацию элементов на штангах 1, имеющих на одном конце утолщение 5 для фиксации одного из крайних элементов, а на другом - резьбу для обеспечения 40 Фиксации другого крайнего элемента гайкой 6.Взаимное расположение элементов в устройстве обеспечивается за счет соприкосновения лепестков 4 с полкой 2 45 соседнего элемента, причем для обеспечения расстояния между элементами...

Номер патента: 1299998

Опубликовано: 30.03.1987

Авторы: Бабушкин, Братчиков, Выродов, Гримблат, Попов, Селиванов, Соколовский

МПК: C04B 14/12

Метки: керамзита, смесь, сырьевая

...сырья 30-93; пыль-унос производства ферросилиция 7-70.Пыль-укос представляет собой тонкодисперсную пыль газоочистки печей при получении Ферросилиция, состоящую в основном из аморфного кремнезема Частички пыли имеют Форму снежинок, удельную поверхность 25000 - 100000 см /г и более а насыпнуюаплотность 150-300 кг/мХимический состав пыли, мас.7: 80 85-94; А 1 Оэ 1,3"2; Ре Оз 0,3-4; СаО 0,3-2; М 1)О 1,7-3,1; Сг О 0)2-0)б; ЯОу 0)7-1)5) Иа О 0)1-0,6;, К О 0,225Пыль образуется как отход производства на заводах ферросплавов и электрометаллургических комбинатов.Пыль вводится.в глинистое сырье в начале технологического процесса изготовления заполнителя, например, перед поступлением сырья на вальцы грубого помола. Дальнейшая переработка...

Номер патента: 1299905

Опубликовано: 30.03.1987

Авторы: Климентьева, Нестеров, Попов, Тихомиров

МПК: B65F 3/04, B65F 5/00

Метки: мусоровоз

...гидроцилиндра. Мусоровоз может быть оборудован выносным пультом для управления загрузочным устройством. В кузове мусоровоза выполнено приемное окно 26 и установлена уплотняющая плита 27. Кузов снабжен также открывающимся задним бортом 28. Мусоросборники установлены на колесах 29. Захват мусоросборников осуществляется из приемной камеры 30 здания 31, в которую выведен мусоропровод 32 с затвором 33 в нижней части.Мусоровоз работает следующим образом.1299905 ными приемами, а его извлечение изприемной камеры - телескопическимгидроцилиндром с перемещением мусоросборника на колесах к мусоровозу.Последующие операции подъема и опрокидывания мусоросборника осуществляются аналогично. По мере заполнения кузова бытовыми отходами...

Номер патента: 1299800

Опубликовано: 30.03.1987

Авторы: Корчагин, Попов, Тройнин, Цыков

МПК: B28B 1/087

Метки: бетонных, смесей, уплотнения, форме

...горизонтальную траверсу с шарнирно закрепленнымина ней посредством рычагов возбудителями колебаний, и приспособлениераздвижки последних, о т л и ч а ющ е е с я тем что, с целью обеспечения возможности изготовления изделий различных типоразмеров, приспособление раздвижки возбудителей колебаний снабжено регулировочной горизонтальной штангой, шарнирно закреппенной на одном из рычагов и связанной с другим рычагом посредствомфиксатора, а возбудители колебанийснабжены смонтированными на них шарнирно гребенками с наклонными пазами для размещения в них штырей, закрепленных на боковых поверхностяхФормы фиксаторов ее положения,1 1299800 2Изобретение относится к промыш-ленности строительных материалов,в частности к машинам для изготовления...

Номер патента: 1299589

Опубликовано: 30.03.1987

Авторы: Гимрих, Пекарский, Попов, Резапов, Чехов

МПК: A61N 1/18

Метки: лечения, пароксизмальных, суправентрикулярных, тахикардий

...20Через бедренную вену по методике Сельдингера введен многополюсный электрод- катетер, который под рентгеноскопическ .м контролем установлен в области атриовентрикулярного соединения. Произведена запись потенциалов атриовентрикулярного соединения сердца, величина которых составляла 0,3 - 0,2 мВ. Электрод, с которого регистрировался потенциал атриовентрикулярного соединения максимальной амплитуды, подсоединяли к отрицательному полюсу, а наружный металлический электрод, помещенный под левую лопатку пациента, - к положительному полюсу импульсного дефибриллятора. Через эти электроды наносили 3 разряда импульсного тока (4500; 6000 и 7000 Вт) Однако разрушить атриовентрикулярное соединение не удалось, сохранялась нормальная...

Номер патента: 1298836

Опубликовано: 23.03.1987

Авторы: Григорьев, Иволга, Капустин, Попов

МПК: H03B 23/00

Метки: изменяющейся, синтезатор, цифровой, частоты

...длительности в = ,1 к:К= 2 а.мгде-одновременно является и дйскретом приращения длительности выходного сигнала.Емкость 2 первого ДЦПКД 4 опрееделяется желаемой верхней границеймножества 8разности между верхними нижним значениями выходных частоти при условии, что численно Е =22 е =Яцр Бн-Емкость 2 второго ДДПКД 7 определяется исходя из требуемого шага дискретности приращения частоты, равнойминимальной выходкой частоте, Хп +Пмич=Г /2При этом величина ш, какправило, берется равной 6-8 для обеспечения требуемой спектральной частоты сигнала на выходе ЦАП 10.Коэффициенты К с коэффициентомК,. связаны выражениями12988РК . = К12 1 17 2 ьР;У К, = а ЕЗЛ.К Р121 2 Ю.1:1 1:1 15 Следовательно, если все б Р равны между собой по модулю и знаку, то ( К;/...

Номер патента: 1298536

Опубликовано: 23.03.1987

Авторы: Денисенко, Попов, Сафрошкин

МПК: G01B 13/10

Метки: выходного, гидравлический, диаметра, микропипетки, отверстия

...микроманипуляторе 3.1Выходное отверстие 4 микропипеткинаходится в невидимой зоне 5 микропипетки, т.е, в зоне, которую нельзяразглядеть в оптический микроскоп 6,Зона 7 видимости переходит в утолщенную часть микропипетки.Конусность К микропипетки рассчитывают на основании измерений с помощью микроскопа наружных диаметровЙ, и Й микропипетки в зоне 5, в районе диаметров, четко фиксируемыхмикроскопом 6, по Формуле:П р и м е р, Исследуется электрофизиологический воднь 1 й раствор,Замеряют с помощью оптическогомикроскопа наружные диаметры И и с 11 дв зоне 7 видимости в районе их значений 5-10 мкм по краям заданногоотрезка Ы=100-150 мкм. Рассчитываютконусность по формуле 1,Затем на стеклянную подложку 810 наносят каплю 9 исследуемого...

Номер патента: 1298392

Опубликовано: 23.03.1987

Авторы: Драгунов, Дубовский, Зельцер, Ильин, Попов, Потапенко, Шпрехер

МПК: E21D 23/00, E21D 23/04

Метки: крепи, механизированной, секция

...крепи состоит из основания 1 с тумбой 2, забойных 3 и завальных 4 гидростоек, ограждения 5, перекрытия 6, верхней 7 и нижней 8 траверс.Верхняя траверса 7 выполнена в виде поперечной балки 9 с П-образным кронштейном 1 О, который шарнирно соединен с тумбой 2 основания 1, и размещенными по краям балки 9 рычагами 11, которые шарнирно закреплены в пазах 12 ограждения 5.П-образный кронштейн 10 размещен по продольной оси секции, а его соединение с тумбой 2 выполнено в пространстве между забойными 3 и завальными 4 гидростойками.Предлагаемая секция крепи работает следующим образом,При увеличении раздвижности гидростоек 3 и 4 секция увеличивает свою высоту.В условиях сложной гипсометрии пласта вдоль лавы происходит боковой наклон...

Номер патента: 1298351

Опубликовано: 23.03.1987

Авторы: Маринин, Подкорытов, Попов, Сашнев, Чириков

МПК: E21B 43/00

Метки: высоким, газа, нефтяной, скважины, содержанием, эксплуатации

...пространства 4 пере О пускается в насосно-компрессорныетрубы 2. Для осуществления перепускагаза необходимо, чтобы давление газа в межтрубном пространстве былобольше величины давления в верхнейчасти насосно-компрессорных труб вконце периода их перекрытия.Ввод газа осуществляется в точке,соответствующей наименьшему давлениюв полости НКТ (т.е, устье скважины),аля возможно большего увеличениядавления и количества перепускаемогов трубы газа, Во избежание увеличенияутечек в насосе перепуск газа осуществляется в конце периода перекрытия насосно-компрессорных труб, Засчет отвода газа иэ межтрубного пространства и уменьшения давления внем снижается также забойное давление в скважине, В результате увеличивается приток жидкости из...

Номер патента: 1298257

Опубликовано: 23.03.1987

Авторы: Бреус, Клиот, Кравченко, Кулиш, Кусмарцева, Матвеев, Петров, Попов, Чистяков

МПК: C21C 7/06, C22C 7/00

Метки: легирования, молибденом, стали

...и снижение степени усвоения молибдена при уменьшении продолжительности выдержки менее 5 ч происходит по этой же причине, Увеличение температуры термообработки смесивыше 300 С приводит к снижению каталитических свойств силиката щелочногометалла иэ-за частичного офлюсованиямолибдата кальция и уменьшения степени усвоения молибдена и рафинирования стали от примесей, а увеличениепродолжительности выдержки более 6 чприводит к повышенным потерям молибдата кальция при термообработке засчет уноса его частиц отходящимигазами. Способ осуществляют следующим образом.Приготовление смеси осуществляют смесеприготовительном оборудовании. Термообработанный молибдат кальция в смеси с силикатом щелочного металла охлаждается на воздухе и в охлажденном виде...

Номер патента: 1298247

Опубликовано: 23.03.1987

Авторы: Аксюта, Попов

МПК: C21B 7/18

Метки: доменной, клапан, печи, уравнительный

...относится к черной металлургии, в частности к оборудованию доменных печей.Цель изобретения - увеличение сро. ка службы клапана.На чертеже показан уравнительный клапан доменной печи.Уравнительный клапан доменной печи содержит седлои тарель 2, закрепленную на рычаге 3 рабочего вала 4. Двуплечий рычаг 5 с контргрузом 6 приводится в движение шатуном 7, имеющим компенсатор 8, от криво- шипа 9 посредством пальца 10. Последний входит в открытый с одной стороны фигурный паз 11. Шатун имеет .хвостовик 12. Устройство снабжено упором-ограничителем 13 с резиновой прокладкой 14.Привод работает следующим образом.Электродвигатель через редуктор (не показаны) приводит в действие кривошипно-шатунный механизм, двуплечий рычаг 5 через рычаг 3...

Номер патента: 1298147

Опубликовано: 23.03.1987

Авторы: Блохин, Попов

МПК: B65G 25/00

Метки: конвейер, шаговый

...отверстиях корпуса с образованием поверхностей, на которые опирается с возможностью скольжения по ним опорная призма 18 для деталей, а также клиновидные выступы 19. Механизм перемещения подпружиненных прижимов 15 выполнен в виде пневмоцилиндров 10, штоки которых связаны между собой посредством траверсы 11, расположенной с возможностью взаимодействия с клиновидным выступом 19.Шаговый конвейер работает следующим образом.Загрузочным устройством, например манипулятором, вал 9 устанавливается на ложемент 6. Установочные шеки 6 прижимов 15 под действием веса транспортируемого вала 9, скользя в направляющих корпуса 13 и, сжимая пружины 14, раздвигаются. Вал 9 устанавливается на опорную призму 18. Но так как установочные щеки 16 взаимосвязаны с...

Номер патента: 1298139

Опубликовано: 23.03.1987

Авторы: Андреева, Попов

МПК: B65G 17/06

Метки: вертикально-замкнутый, конвейер

...с целью его центрации, Центрирующий ложемент 8 повторяет контур нижней поверхности изделия 12. На каждой прижимной пластине 6 смонтировано по два упругих рычага 9 с узлами крепления, состоящими из двух пластин 13 П-образной формы, между которыми зажат рычаг 9 с помощью винта 14, который является осью поворота упругого рычага 9, представляющего собой гнутую пластину, например, из пружинной стали. Форма и размеры гнутой пластины выбираются в зависимости от размеров и конфигурации изделий 12.Приводная звездочка 1 приводится в движение приводом 15, установленным на металлоконструкции 16.Вертикально замкнутый конвейер работает следующим образом.Собираемое изделие 12 загружают вручную или с помощью магазинного загрузочного устройства (не...

Номер патента: 1072783

Опубликовано: 23.03.1987

Авторы: Демский, Попов

МПК: H05H 9/00

Метки: »liu, индукционный, линейный, пучка, ускоритель, устройством

...размагничивает сердечник, выводя его из нелинейной, близкой к насыщению, области, и, кроме того, падает напряжение на индукторе, Вследствие этого для измерения тока пучка в ЛИУ при использовании в качестве МИД индуктора ускоряющей секции, подключенного к модулятору ускоряющей системы, нужно произвести выделение из тока, 10 первичной обмотки индуктора составляющей, обусловленной действием магнитного поля пучка, и привести ее к первичной обмотке с учетом вышеперечисленных факторов взаимодействия 15 пучка с ускоряющей системой. Эта операция производится в блоке преобразования сигнала предлагаемого устройства путем моделирования процессов взаимодействия пучка с ускоряющей 20 системой ЛИУ на макете ускоряющей системз, в котором величины...

Номер патента: 1297963

Опубликовано: 23.03.1987

Авторы: Белянинов, Китайский, Комиссарчук, Кошелева, Крылов, Лукин, Никифоров, Попов, Сидоров, Тарасов

МПК: B21D 1/02

Метки: агрегат, полосовой, рулонной, стали, термомеханической

...по каждую сторону от плоскости 1 - 1, проходящей129796 через оси 0 и 0-вращения сепараторов 27 и 28. При этом значение угловрасположенных по каждую сторонуот плоскости 1-1, должно быть в пре 4 й Оделах от с=агсс 8 - доЫ( 1 инн = 27с,=45) где с - центральный угол сепаратора, с - окружнойшаг расположения валков в сепараторе,0 - диаметр, При значении с., мень- Я4 сше чем агсйд в , валки, находящиесяв очаге деформации, приводятся вовращение принудительно, а это приве-,дет к рассогласованию окружной скорости валков со скоростью движения обрабатываемой полосы, что приводит кпоявлению следов на поверхности полосы и снижению ее эксплуатационныххарактеристик, Вместе с тем значение 20угла с не должно быть более чематак как в этом...

Номер патента: 1297958

Опубликовано: 23.03.1987

Авторы: Зиновьев, Козлов, Кузьмин, Куликов, Петухов, Попов, Тихонов

МПК: B21B 38/06

Метки: натяжения, полосы, прокатываемой, распределения, ширине

...Р , Датчики 1-9 образуют группы3(датчики 1,4 и 7; датчики 2,5 и 8;датчики 3,6. и 9), в которых первичныеобмотки подсоединены соответственно:у первой группы - к выходу источнинысшиеармоники, присутствующие в спектре выходного сигнала датчика.С выхода фильтров сигналы датчика поступают на входы блока 19 обработки сигналов, где они образуются в удобную для регистрации форму: детектируются, сглаживаются, нормализуются и т,д,,Разделение частот питания датчиков в устройстве, применение полосо - Ю вых фильтров первой гармоники выходных сигналов датчиков, а также соответствующая ориентация датчиков должны умен ьшит ь влия ни е полей р ас сеи вани я датчиков на процесс измерения распределения натяжения по ширине полосы. Разворот каждого второго...

Номер патента: 1053731

Опубликовано: 23.03.1987

Авторы: Демский, Попов

МПК: H05H 7/00

Метки: заряженных, импульсных, мгновенных, пучков, спектров, частиц, энергетических

...импульсов, другойвыход которого подключен к управляющему входу генератора анодного напряжения источника заряженных частиц,введены интегрирующая цепь и делительнапряжения, к средней точке которогоподключен вход интегрирующей (дифференцирующей) цепи, выход которой подключен к отклоняющим пластинам электростатического энергоанализатора,при этом делитель напряжения подключен к генератору анодного напряженияисточника заряженных частиц.На Фиг. 1 изображено предлагаемоеустройство; на фиг, 2 - осциллограммы напряжения.Устройство состоит из электростатического энергоанализатора 1 типацилинцрического дефлектора, коллектор 2 которого соединен с двухлучевым осциллографом 3, а отклоняющаяпластина 4 через интегрирующую цепочку 5 и делитель б соединена...

Номер патента: 1297182

Опубликовано: 15.03.1987

Автор: Попов

МПК: H02K 19/38, H02K 3/28

Метки: бесконтактная, синхронная, совмещенная

...Оси групп пазов смещены относительно оси полюса на углы ф 13 =ЗЯ"/72 и +=97/72 рад. Трехфазная якорная обмотка возбудителя содержит 24 катушки, оси которых совпадают с осями групп пазов55 полюсных наконечников, а их стороны расположены в смещенных на уголщ 13/36 пазах. Для первой фазы ОЯВ (фиг, 2, номера катушек от 1 до 82 224) начала катушек с номерами 1,13 19 соединены вместе и образуютзажим фазы А, их концы соединенывместе и подключены к началам катушекс номерами 4, 10, 16, 22, их концысоединены вместе и подключены к нуле,вой точке звезды обмотки. Для двух.других фаз с зажимами В и С номеракатушек чередуются относительно первой Фазы с интервалами в одну и двекатушки. Пазы полюсных наконечниковна фиг, 2 эквивалентны числу пазовЕ...

Номер патента: 1297181

Опубликовано: 15.03.1987

Автор: Попов

МПК: H02K 19/38, H02K 3/28

Метки: бесконтактная, синхронная, совмещенная, электрическая

...Ось одной группы пазов совпадает 50с осью полюса и оси двух других групппазов смещены относительно оси полюсана углы т1 /12 рад. Четырехфазнаяякорная обмотка возбудителя содержит24 катушки, оси которых совпадаютс осями групп пазов полюсных наконечников и их стороны расположены всмещенных на угол= 7/36 пазах,Для первой фазы якорной обмотки возбудителя начала катушек с номерами 1, 5, 9 соединены вместе и образуют зажим фазы, их концы соединены вместе и подключены к началам катушек с номерами 13, 17, 21, их концы соединены вместе и подключены к нулевой точке звезды, Для трех других фаз номера катушек чередуются относительно первой фазы с интервалами в одну, две и три катушки.На фиг. 2 катушки имеют номера от 1 до 24 и зажимы фаз...

Номер патента: 1297180

Опубликовано: 15.03.1987

Автор: Попов

МПК: H02K 19/36, H02K 3/28

Метки: бесконтактная, синхронная

...каждой группе. Оси групппазов смещены относительно оси полюсана углы +Р= 1,5 д.=2/32 и + Д =4,5 д.= 55=6 З/32 рад.Якорная обмотка возбудителя (фиг.2) содержит 16 равномерно распределенных катушек с номерами от 1 до 16 и сторонь е очив н иних кгггиг.к рн - положены н смены нных на угол 1=7.1 - .- 7 Л/24 рад, нто эквивалентно шагу по павам у =7 при числе эквивалентныхПпазов ротора 2=48 (фиг.2). В четырехфаэной якорной обмотке возбудителя с зажимами А, В, С, Д в первой Фазе начала катушек с номерами 1 и 5 соединены вместе и образуют зажим фазы А, их концы соединены вместе и подключены к началам катушек с номерами 9 и 13, их концы соединены вместе и подключены к нулевой точке звезд. Для трех других фаз номера катушек чередуются относительно...

Номер патента: 1297177

Опубликовано: 15.03.1987

Автор: Попов

МПК: H02K 17/14

Метки: обмотка, полюсопереключаемая, трехфазная

...катушечных групп (КГ), входящих в состав соответствующих частей обмотки, 30Векторные диаграммы, показанные на фиг. 2, относятся к схеме с 1 парой полюсов, а на фиг. 3 - к схеме с 8 парами полюсов. Позициями 1-24 на фиг, 2 и 3 обозначены номера катушек, к которым относятся соответствующие векторы ЭДС. Одним, двумя и тремя штрихами на фиг, 2 и 3 отмечены векторы ЭДС катушек, входящих в состав фаэ А, В и С соответственно, 40Иэ фиг. 2 и 3 видно, что предлагаемая обмотка при обоих числах пар полюсов является симметричной, целой и не создает низших гармоник ЭДС.На схеме-развертке предлагаемой 45 обмотки буквами Н и К обозначены начало и конец девяти соответствующих частей обмотки.Обмотка работает следующим образом. 50При установке...

Номер патента: 1297176

Опубликовано: 15.03.1987

Автор: Попов

МПК: H02K 17/14

Метки: обмотка, полюсопереключаемая, трехфазная

...первый нижний с вторымверхним, второй нижний с третьимверхним и третий нижний с первым верхним выводами каждого переключателя, обмотка выполнена из 18 катушечных групп по Б последовательновключенных катушек (8=1,2,3,),причем катушечные группы с номерами 1,4включены последовательно-согласнов часть с номером Ч 11, катушечныегруппы с номерами 2,5 включены последовательно-согласно в часть с номером Ч 12, катушечные группы с номерами 3,6 включены последовательно-согласно в часть с номером Ч 13, катушечные группы с номерами 8,11 включены последовательно-согласно в частьс номером Ч 22, катушечные группы с номерами 9, 12 включены последовательносогласно в часть с номером Ч 23, катушечные группы с номерами 7,10 включены...

Номер патента: 1297129

Опубликовано: 15.03.1987

Авторы: Кляйн, Попов, Пушкарев, Репрынцев, Юнда

МПК: H01H 77/10

Метки: быстродействующий, индукционно-динамический, привод

...устранения возможного вращательного движения якоря и штока пружины 6 перекидного пружинного устройства размещены в направляющих 11, которые могут быть выполнены в виде отдельных скоб, укрепленных на одном из Фланцев, или в виде канавок, профрезерованных в теле Фланцев 7 и 8. В углублениях Фланцев 7 и 8 установлены резиновые буФерные кольца 12 и 13. тельных конденсаторов через ключевыеэлементы,Привод работает следующим образом.В исходном положении плоскостьякоря 4 смещена относительно плоскости обмотки 1 индуктора в сторону .предлагаемого движения якоря не менее чем на 1/3 высоты обмотки. Приподаче импульса тока в обмотку 1 индуктора от емкостного накопителя энергии в якоре 4 наводится ток за счетмагнитной связи с обмоткой 1....

Номер патента: 1297117

Опубликовано: 15.03.1987

Авторы: Бобров, Кулик, Попов, Унтилов

МПК: G11C 29/00

Метки: запоминающее, обнаружением, оперативное, ошибок

...3 и задним фронтом запускает его. При этом на первом выходе блока 3 вырабатывается сигнал Запись 1, с помощью которого в блоки 7 происходит запись инверсного числа 010, гак как элементы И в И 6 оказываются открытыми для прохождения сигналов с инверсных выходов триггеров 12 регистра 8что легко проследить по чертежу, при этом на регистре 1 сохраняется код первого адреса).После прохождения сигнала Запись 1 на втором выходе блока 3 вырабатывается сигнал Считывание 1, с помощью которо 1 О 1 с 2 ц 25 0 го происходит считывание из блоков 7 в регистр 9 инверсного числа 010,аким образом в регистрах 8 и 9 записываются соответственно числа 10.1 и 010, которые поступают на входы блока 10, в котором производится сложение по модулю два этих...

Номер патента: 1297076

Опубликовано: 15.03.1987

Авторы: Безруков, Миронов, Попов

МПК: G06F 11/34

Метки: данных, информационно-вычислительной, работе, регистрации, сбора, системы

...40 нии времени своего переключения устанавливает сам себя через элементИЛИ 23 в единичное состояние. Одновременно с этим, с выхода элементаИ 7 сигнал поступает через элементзадержки 14 на управляющие входыключей 15 и 16, что обеспечивает запись в блок 3 памяти через выходыблока 21 и 22 новой информации осостоянии ИВС и текущего временисоответственно из регистра 13 исчетчика 11, 3 12970 таются закрытыми, Содержание регистра 13 при этом не изменяется.Выдача накопленной информации в блоке 3 памяти из устройства ка выход 5 осуществляется при равенстве кодов, содержащихся в регистре 27 и счетчике 28, так как в этом случае триггер 30 устанавливается в единичное состояние схемой 29 сравнения и на выходе блока 32 появляет ся единичный...
