Номер патента: 1570941

Опубликовано: 15.06.1990

Авторы: Бубнов, Мацегора, Попов, Тусиков, Шевченко

МПК: B61D 5/00, B65D 88/12

Метки: цистерна

...увеличить диаметр котла цистерны и, как следствие, увеличить ее полезный объем.На фиг. 1 изображена цистерна, общий вид; на фиг. 2 - узел 1 на фиг, 1.Цистерна включает установленный на платформе котел 1 с загрузочным люком 2 и крышкой 3, образованной расположенными одна под другой пластинами 4 и 5, одна из которых выполнена изогнутой. Пластины соединены по периметру между собой кольцом жесткости 6, имеющим паз с размещенной в нем уплотнительной прокладкой 7.В средней части пластин 4 и 5 выполнены соосные отверстия, в которые уста,навливается стержневой элемент 8 для жесткого соединения, при этом его концевой участок выступает над пластиной 4. Крышка имеет ригель 9, шарнирно закрепленный посредством оси 1 О на стойке 11,...

Номер патента: 1570780

Опубликовано: 15.06.1990

Авторы: Ахобадзе, Еременко, Ермаков, Михайлов, Попов, Чернышев

МПК: B03C 3/68

Метки: электрофильтром

...информации о поступлении в зону измерения (т.е. на электрофильтры) сажистых частиц, которые определяют нерабочий режим очистки электродов, используется дополнительный (второй) источник 7 светового излучения, Световые лучи от источника 6 после прохождения через контролируемый объем несут информацию об общей затемненности последнего (оптической плотности), слагаемой частицами пыли и сажи (от сгорания мазута) . Световые же лучи от источника 7 попадают на измеритель 8 после отражения от частиц в контролируемом объеме пылепровода 3. Отражение световых лучей происходит от твердых частиц золы, сажистые частицы, приближаясь по своим характеристикам к черному телу, в основном поглощают лучи от источника. 7. Поэтому от последнего на измеритель 8...

Номер патента: 1570034

Опубликовано: 07.06.1990

Авторы: Волошин, Калиниченко, Попов

МПК: H04Q 9/00

Метки: декодирования, сигналов, тональных

...Если условия всех проверок выполняются (что соответствует установке на выходе счетчика 5 кода числа.К-(0+1), то на выходе дешифратора 14, являющемся тактовым выходом декодера, Формируется сигнал, свидетельствующий о приеме частоты, код которой установлен на информационных выходах декодера (выходах регистра 1 3) . Появление сигнала логической на тактовом выходе вызывает Формирование сигнала логической "1" на выходе второго элемента ИЛИ 21, которым декодер .возвращается в исходное состояние: первыйсчетчик 4 и распределитель 17 по их вторым входам (Р-входам) сбрасываются, а реверсивный счетчик 5 переустанавливается, формирование сигнала начальной установки на выходе второго элемента ИЛИ 21 происходит и в случае невыполнения одного из...

Номер патента: 1569980

Опубликовано: 07.06.1990

Автор: Попов

МПК: H03K 23/74

Метки: распределитель, релейный

...5. В результате замыкания контактов 5 напряжений питания подается на обмотку 1 через размыкающий контакт 28, нечетную шину 25 ком -мутации, диод 13, что вызывает блоки"ровку обмотки, 1. При этом обмотка 2следующей ячейки коммутации подготав-,ливается к срабатыванию по четной шине 26 коммутации путем замыкания контакта 10, После указанного переключения релейный распределитель оказывается подготовленным для работы. Припоступлении первого входного импульсана обмотку 29 входного электромагнитногореле срабатывает переключающийконтакт 30 и переключает делитель 27частоты в другое положение. При этомшина питания 34 через замыкающий контакт 28, соединяется с четной шиной26 коммутации,В результате переключения срабатывает электромагнитное...

Номер патента: 1569880

Опубликовано: 07.06.1990

Авторы: Гольдман, Попов

МПК: G11B 5/09

Метки: воспроизведения, записи, магнитной, носителя

...11. Выход первого одновиб 50ратора 5 подключен к первому входуэлемента ИЛИ 18, подсоединенного вторым входом к выходу кольцевого счетчика 17.Воспроизведение с носителя магнитной записи посредством предложенного устройства происходит следующимобразом. Вторая воспроизводящая магнитнаяголовка б воспроизводит с носителямагнитной записи тактовые импульсы,которые подаются через второй усилительвоспроизведения на частотноограничивающий элемент 8, выполненный в виде высокодобротного полосового Фильтра, настроенного на частотуследования тактовых импульсов. Последнее обеспечивает сохранение сигнала на выходе частотно-ограничивающего элемента 8 при пропадании нескольких тактовых импульсов на еговходе, Сигнал частотно-ограничивающего элемента 8...

Номер патента: 1569827

Опубликовано: 07.06.1990

Авторы: Байков, Вашкевич, Попов, Тишин

МПК: G06F 7/552

Метки: извлечения, квадратного, корня

...единицы в его младший разряд. Далее весь основной цикл вычислений повторяется до получения равенства Н=О. Очевидно, что число таких циклов определяется и-разрядностью регистров и сумматоров. формула изобретения 1. Устройство для извлечения квадратного корня, содержащее накапливающий сумматор, управляющий вход которого подключен к первому выходу блока управления, второй и третий выходы которого соединены соответственно с первым и вторым управляющими входами первого сумматора-вычитателя информационные входы первой и второй групп которого подключены к первому информационному входу устройства и инФормационному входу первого регистра сдвига соответственно, вход управления сдвига которого соединен с четвертым выходом блока управления,...

Номер патента: 1569778

Опубликовано: 07.06.1990

Авторы: Анитропова, Иванов, Козодой, Маряткин, Попов, Романов, Русинов

МПК: G02B 11/34

Метки: гидросъемочный, объектив

...Фокальный отрезок 12,36 мм,Четыре оптических компонента, предварительно склеенных соответственно из линз 2 и 3, 4 и 5, 6 и 7, собираются в оправах . 8-11 н размещаются во внешней оправе 12 (Фнг.2). Осевые расстояния между оптическими компонентами выдерживаются с помощью промежуточных колец 13-15 и подрезкой торца внешней оправы 16. Перемещение промежуточных колец 13-15 исключается применением резьбового кольца 17 и трех винтов 18 (показан один винт). Герметизация осуществляется применением посадки оптических компонентов в оправы 8 и 11 соответственно на герметик 1 9 и 20, обеспечивающий необходимую жесткость, герметичность и термобиохимическую устойчивость соединения при воздействии значительных перепадов давлений внешней водной...

Номер патента: 1569483

Опубликовано: 07.06.1990

Автор: Попов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...обоих колец со сторонызоны трения расположены ребра охлаждения, выполняющие роль сжимающихбандажей, действие которых создаетв паре трения конйузорную щель. Сувеличением нагрузки в зоне трениятемпературная разница между ребрами охлаждения и материалом колецувеличивается, что приводит к увеличению конфузорной щели и тем самымповышению поступления смазки. 1 ил. При вращении вала 5 кольца 1 и 4 разогреваются. Находящиеся на них кольцевые ребра 9 и 10 за счет контакта с окружающей средой охлаждают ся, в связи с чем температура их всегда ниже основной массы колец. В результате этого ребра 9 и 10 по от ношению к кольцам 1 и 4 выполняют роль сжимающих бандажей, действие ко торых создает в паре трения конфузорную цель.С...

Номер патента: 1569463

Опубликовано: 07.06.1990

Авторы: Кирилкин, Попов, Шаговиков

МПК: F16F 15/04

Метки: гаситель, колебаний

...комбин Патент". г. Ужгород, ул,Гагарин Изобретение относится к машиностроению, а именно к средствам гашения колебаний различных объектов.Целью изобретения является повышение эффективности гашения колебаний, достигаемое за счет увеличения диссипации энергии колебаний в условиях пространст-. венной деформации гасителя.На фиг.1 изображен гаситель колебаний, общий вид; на фиг.2- то же, со стороны одной из его вершин; на фиг,3 - корпус ,амортизатора, продольное сечение,Гаситель колебаний содержит амортизаторы, концы которых шарнирно соединены друг с другом в форме октаэдра. Одна из вершин последнего предназначена для соединения с объектом 1, а противоположная ей - с основанием 2. Каждый из амортизаторов содержит корпус 3 с...

Номер патента: 1569212

Опубликовано: 07.06.1990

Авторы: Кравцов, Попов

МПК: B25B 21/00

Метки: винта, гайки, гребного, завинчивания, отвинчивания

...3 и 4) воздействует на шарики 16 в кольцевом канале 7 корпуса б привода 5 и через них на шток 15 гидроцилиндра 13 перемещая его вниз (на фиг, 4 .показан момент окончания поворота гайки 28 пи рабочем ходе - завинчивании),Слив рабочей жидкости из полости гидроцнлиндра 13 происходчт через выводы Е и С переключателей ";8 и 24 в69212 6 5 10 5 20 5 15 линию "Слив" и далее в резервуар источника питания.С достижением крайнего верхнего положения поршень штока 14 гидро- цилиндра 12 воздействует через свой толкатель на рычаг 25 переключателя 17, перемещая золотник 26 вверх (фиг, 4) . При этом рабочая жидкость под давлением через выводы В и 0 переключателя 17 поступает в гидроцилиндр 21 механизма реверса и переме- щает поршень штока 22 вправо,...

Номер патента: 1567980

Опубликовано: 30.05.1990

Авторы: Бурлакова, Голиченков, Калистратова, Попов

МПК: G01N 33/18

Метки: водной, загрязненности, оценки, соединениями, среды, хлорорганическими

...р и м е р2, В качестве тести.руемой воды берут водный раствор 1,2, 3, 4, 5, б-гексахлорциклогексана(ГХ 1 Г), концентрация которого порядка 10 г/л. Берут головастиков остромордой лягушки, разделяют на двегруппы и помещают одну группу в прозрачный сосуд с чистой водой (контрольная группа), другую - в прозрачный сосуд с тестируемой .водой, содержащей ГХЦГ, Оба сосуда ставят на черную бумагу; измеряют температуру воды (она составила +18 С). Спустя20 ч переносят оба сосуда с потемневшими головастиками в темноту, через60 мин сосуды достают и просматриваютголовастиков, В контрольной группевсе личинки посветлели. В опытнойгруппе все головастики остались темнычи. Следовательно, тестируемая вода содержит хлорорганическое вещество(ХГИГ), что...

Номер патента: 1567906

Опубликовано: 30.05.1990

Авторы: Божко, Попов, Приходько, Проценко, Фомин, Шпачук

МПК: G01M 7/00

Метки: вертикальной, вибрации, вибростенд, воздействие, горизонтальных, испытания, осей, относительно, угловой

...направляющие 6, выполненные, например, в виде гидростатических направляющих. На первой платформе 5 размешено второе устройство для возбуждения 20 угловой вибрации, содержащее горизонтальный вибровозбудитель 7 и механизм 8 преобразования поступательной вибрации, создаваемой вибровозбудителем 7, в угловую вибрацию относительно оси 9 поворотной 25 второй платформы 10, установленной на первой платформе 5 через одностепенные направляющие (не показаны). На второй платформе 10 размещены возбудитель 11 вертикальной вибрации, который соединен со столом 12 для закрепления испытуемых изделий 30 (не показаны), а также компенсаторы 13, 14 веса, служащие также для устранения паразитных боковых (относительно возбудителя 11) вибраций стола...

Номер патента: 1567817

Опубликовано: 30.05.1990

Авторы: Зайченко, Князев, Панков, Попов, Приходько, Садыков, Уртаева, Фокин

МПК: F16F 7/08

Метки: гаситель, колебаний, подвижного, состава

...связано с торцом гайки 6, например выполнено как одноцелое с ней,На поверхность фасок 5 и 15 фрикцонной втулки 4 может быть нанесеноантифреттинговое покрытие.Гаситель колебаний подвижного состава работает следующим образом.ри возникновении колебаний подрессоренной мдссы стержень 3 начинаетсовершать возвратно-поступательноеперемещение относительно сухарей 7,Благодаря конической Форме торцевых понерхностей сухарей 7 и колец9, находящихся под действием пружины10, при колебаниях стержня 1 в вертикальном направлении сухари 7 перемещаются относительно фриквонно втулки 4 не тол,ко в вертикальном, но ив горизоцтальцом цдпрдв.ецци, чтоувеличивает усилие прижима сухарей 7к фрцкциоцной втулке , д следовательцо ц силу трения между ними. Приэтом зд...

Номер патента: 1567752

Опубликовано: 30.05.1990

Авторы: Попов, Сенькин, Цехнов

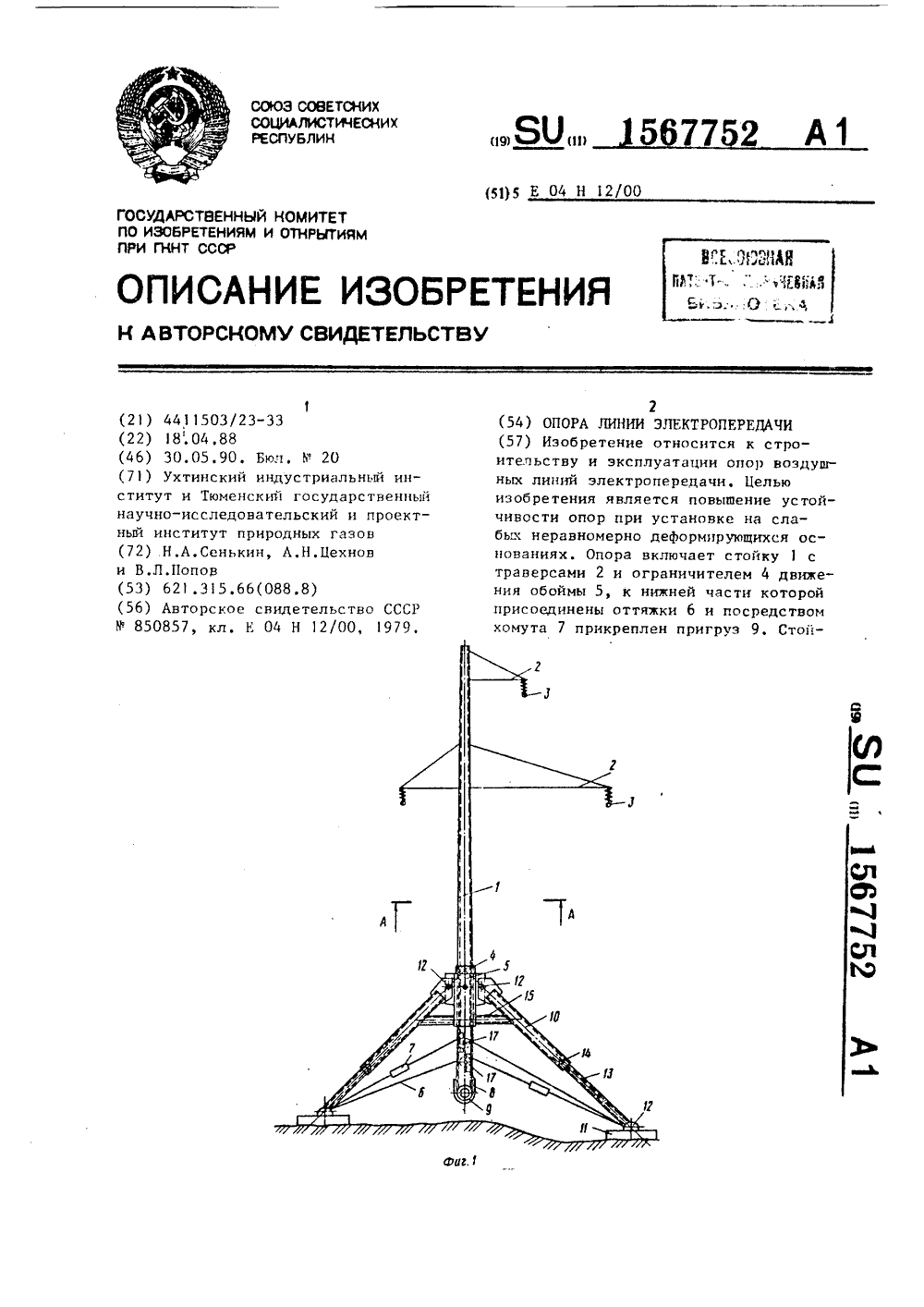

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...габаритные размеры опоры определяются требованиями высоты подвески электрических проводов 3 и пригруза - трубопровода 9 и требованиями защиты от перенапряжений. Размеры по горизонтали нижней части опоры - опорной пирамиды определяются условиями прочности грунта основания и общей устойчивости опоры, откуда определяются расстояния между поверхностными фундаментами 11, размещаемыми так, чтобы давление на слабый грунт под подошвой сжатого фундамента и сила, отрывающая поднимаемый фундамент, не превысили предельных значений.При эксплуатации опоры под воздействием нагрузок стойка 1 работает на сжатие с изгибом, в раскосах О возникают, в основном, сжимающие усилия, в оттяжках 6, хомутах 8, канате 16 - усилия растяжения, а в...

Номер патента: 1567696

Опубликовано: 30.05.1990

Авторы: Ивановский, Мостовой, Нечаев, Попов

МПК: D07B 7/02

Метки: витых, вытяжки, обжатия

...то при прохождении сердечника,вытягигаемого механизмом 5 вытяжки,ролики обкатываются вокруг него поспирали, формируя заданную форму.Усилия сжатия регулируются винтовымипарами 19, радиально перемещающимиролики 10. При этом усилия сжатиярегистрируются измерителями 13 усилий. В качестве измерителей усилийнатяжения и сжатия могут быть использованы стандартные пружинныединамометры.40Регулирование углов наклоня плоскостей роликов 10 относительно оси осуществляется следующим образом.Вращением рукоятки 17 достигается взаимный поворот шестерни 15 и 16.При этом происходит поворот диска 14, который тянет за собой концы кронштейнов 11. Рядом с рукояткой 17 на корпусе нанесена шкала. При повороте на нужный угол рукоятка фиксируется стопором...

Номер патента: 1567654

Опубликовано: 30.05.1990

Авторы: Иванов, Полинец, Попов, Ребик, Селезнев

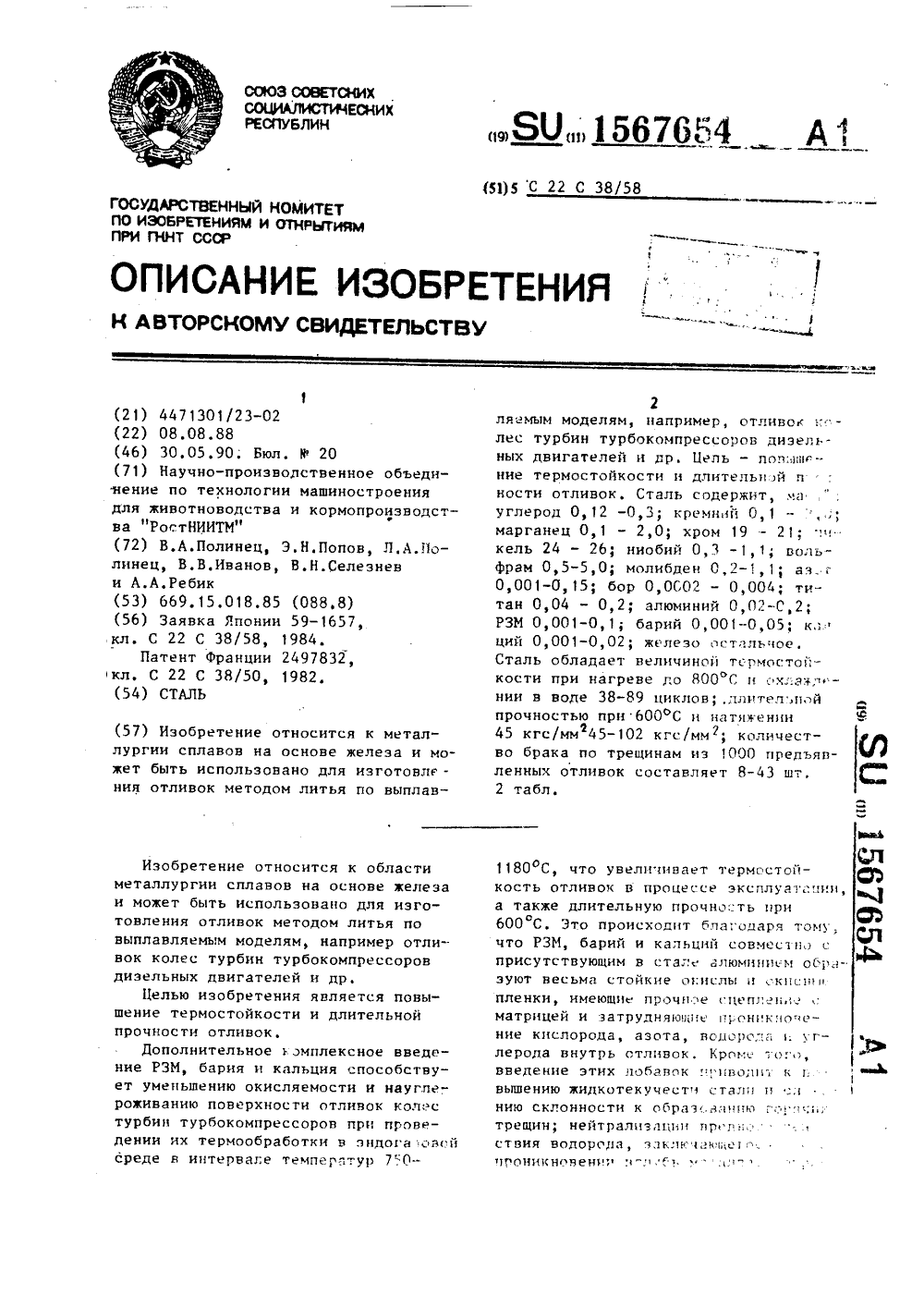

МПК: C22C 38/58

Метки: сталь

...распределение избыточных упрочняющих фаз, что повышает термостойкость и длительную прочность предлагаемой стали.В лабораторных условиях готовят из,вестную и предложенную стали, Сравнительные испытания проводят в лабораторных условиях, Термообработку образцов и колес турбин турбокомпрессоров проводят с использованием эндогазовой среды, состоящей иэ 18-203 СО, 38-407 Н, (1 Е СН, (17 СО, аэот - остальное, в интервале 750-1180 С.В индукционной печи типа МГПА с основной футеровкой выплавляют известную сталь и ряд композиций предложенной жаропрочной литейной стали40В качестве составляющих шихты используют хром металлический, никель, вольфрам, молибден, ниобий, алюминий, арможелезо, марганец, ферросилиций, ферробор, электродный бой, лигатуру...

Номер патента: 1567538

Опубликовано: 30.05.1990

Авторы: Мухина, Попов, Смирнова

МПК: C03C 17/22

Метки: жидкокристаллических, индикаторов, пластин, совмещения, стеклянных

...стеклянные пла тини с электродами и реперными знаками из оксидаъиндия толщиной - 600 А фторопластовой палочкой наносят капли травителя в область реперных знаков таким образом, чтобы травитель не попал ца разводку электродов. Воздействие травителя продолжаицциатаров. Целью изобретения явля -ется повггшегие точцостц совмещения,1 ля этого в .пособе совмещения стеклянных гластин жидкокристаллических индикаторов путем Лормования на нцх одновременцо реперных знаков ц электродов ц совмещения под микроскопом реперных знаков перед последней проводят локальную обраб 1 тку реперцыхз:гаков в цлавиконс й кисоте с концентрацией 0,7-25,2 моль/л и течениевремени, определяемогс цз соотггоиеги2, (С с 12, б, г.це С - концентрацияНг (моль/л); , -...

Номер патента: 1567438

Опубликовано: 30.05.1990

Авторы: Иванов, Мартынов, Пастуховский, Попов

МПК: B62D 1/00

Метки: вагонов, перевозки, средство, транспортное

...полуприцепа по боковымсторонам оснащены желобами 9 с рельсами 10. Причем на одной из сторонжелоб содержит один рельс, а на другой два,Транспортное средство работаетследующим образом,Изменение колеи полуприцепа производится путем затормаживания его40 колес и ие 1 ц мепц.ция тягдчд, 1 ри перемещении тягдчд вперед посредством пар дллелогрдммцо го ме хани э ма происходит умс цьшенце колеи, д ндстил 8в впри этом ломается , по продольной оси. При перемещеции тягача назад колея увеличивается и фиксируется опускающимся настилом 8, Рельсы 10 п.редней и задней частей полуприцепа совмещаются, а цдра рельс по однои из стороц обеспечивает перевозку вагонов с разной колеей.формула изобретенияТранспортное средство для перевозки вдгоцов, содержащее...

Номер патента: 1567344

Опубликовано: 30.05.1990

Авторы: Бугаец, Воличенко, Дробахин, Зубченко, Назарук, Овчинников, Попов, Сухинин, Тутынин

МПК: B23K 31/02

Метки: полых, сварки, цилиндрических

...Ь в два раза по отношению к Ь = 1,8 Ь при( прочих равных условиях эффект разгрузки уменьшается ца 457., а коэффициент концентрации напряжений в основании выступа увеличивается ца 127 При этом исходят из того, что в практике односторонней сварки встык изделий ширина шва, как правило, не превышает 20 мм.Зависимости для выбора К-основного геометрического размера выступа установлены для изменения К(0,9-1,0)Ь, В случае К ( 0,9 Ь сопротивление усталости основания выступа может оказаться существенно меньше корня шва. Для К 1,0 Ь, наряду со снижением разгрузки корневой части шва, могут быть нарушены условия его ультразвукового контроля (одного из основных методов нераэрушающего контроля сварных соединений). Расчет Ь ведут методом...

Номер патента: 1567343

Опубликовано: 30.05.1990

Авторы: Бугаец, Воличенко, Дробахин, Зубченко, Назарук, Овчинников, Попов, Сухинин, Тутынин

МПК: B23K 31/02

Метки: полых, сварки, цилиндрических

...может оказаться существенно меньше )5 корня шва. Для К;1,0 Ь наряду со снижением разгрузки корневой части шва может быть нарушено условие его ультразвукового контроля (одного из ния выступа.При увеличении Ь более чем Ь0,9 Ь при прочих равных условиях эффект разгрузки уменьшается на 457., а коэффициент концентрации напряжений в основании выступа увеличивается на 127. При этом исходили из того, 45 что в практике односторонней сварки основных методов неразрушающего конт.роля сварных соединений).Зависимости для Ь получены из критерия оптимальности сварного соединения в виде /,э = М К /Ч (1 Ч) /Ч 1где Я сА- линейные функции отЬ/т, соответственно коэффициент концентрации напряжений у основания выступа и коэфрициент снижения напряжений в...

Номер патента: 1567299

Опубликовано: 30.05.1990

Авторы: Неретин, Попов, Филиппов

МПК: B08B 3/04

Метки: мойки

...иэделий от загрязнений.Цель изобретения - повышение производительности.На чертеже изображена схема установки, Установка содержит ванну 1 для моющей жидкости, съемный или надвижной кожух 2, ротор 3, вал ротора 4, привод ротора 5 с редуктором 6, средство поворота, выполненное в виде поворотного шкворня 7, в нижней части ванны 1 расположен слив 8, Пунктиром на чертеже показано положение ротора при операции смены ротора, На валу ротора жестко закреплено зубчатое колесо 9, взаимодействующее с шестерней привода.Установка работает следующим образом, В исходном положении кожух 2 открыт, шкворень 7 поворотного механизма находится в вертикальном положении. Ротор 4 с изделиями устанавливают подъемным механизмом на шкворень 7, после чего ротор...

Номер патента: 1567286

Опубликовано: 30.05.1990

Авторы: Верещагин, Попов

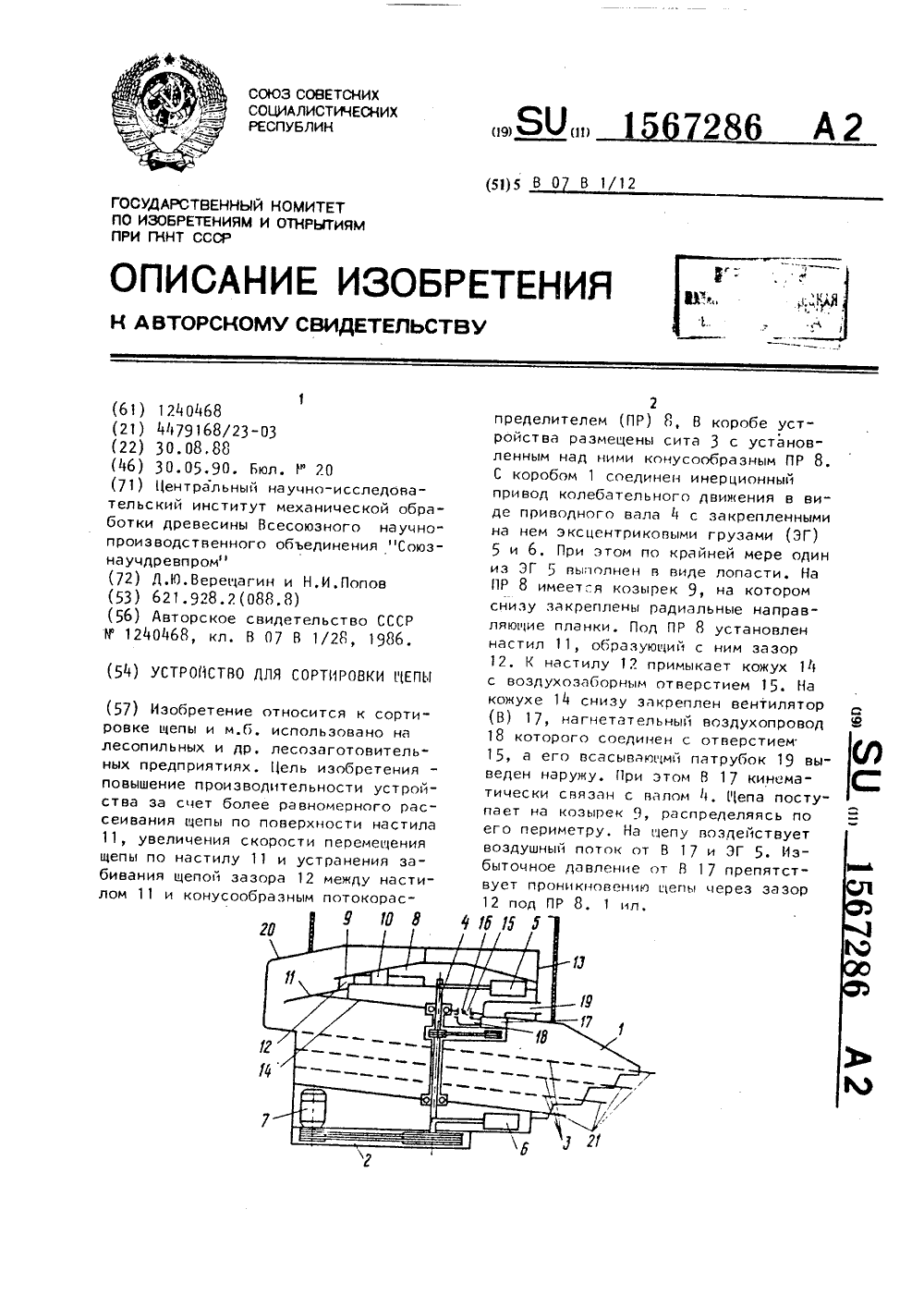

МПК: B07B 1/12

Метки: сортировки, щепы

...11, образующий с ним зазор 12 в зоне размещения козырька 9, причем эксцентриковый груз 5 закреплен на валу ч напротив зазора 1. На лишенной козырька 9 части потокораспределителя 40 8 закреплен борт 13. К настилу 11 снизу по периметру зазора 12 примыкает кожух 11 с воэдухозаборным отверстием 15, снабженным регулятором 16 его проходного сечения, Под кожухом 45 1 ч закреплен вентилятор 17, нагнетательный воэдухопровод 18 которого соединен с воздухоэаборным отверстием 15, а его всасывающий патрубок 19 выведен наружу устройства. Вентиля 50 тор 17 кинематически соединен с валом 4 инерционного привода, Зона загрузки устройства для сортировки отделена от окружающей среды пылезащитным" кожухом 20. Каждое из сит 3 снабжено примыкающим к нему...

Номер патента: 1566499

Опубликовано: 23.05.1990

Авторы: Кожевников, Малинкин, Попов

МПК: H04L 5/14

Метки: передачи, приема, сигналов, цифровых

...импульсы, расположенные в середине тактовых интервалов и отсутствующие при передаче троичных нулей. Тактовый сигнал резонансного блока 36 пропускает через элемент И 27 импульсы формирователя 26 импульсов, возникающие на границах тактовых интервалов принимаемого сигнала. В одновибраторе 34 происходит увеличение длительности импульсов для уверенного приема, а перезапись положительными переходами тактового сигнала в триггер 30 позволяет восстановить длительности сигналов. Отсутствие переходов в середние такто вых интервалов при передаче троичных нулей и, соответственно, высокий уровень напряжения на выходе одновибратора 33 в моменты положительных переходов сигнала резонансного блока 36 позволяют в триггере 31 восстановить импульсы...

Номер патента: 1566433

Опубликовано: 23.05.1990

Авторы: Комаров, Попов, Романченко

МПК: H01Q 9/26

Метки: широкодиапазонная, шлейф-антенна

...питания, образованный горизонтальным проводником 6 и 45экраном 4,несимметричный вибратор, образованный вертикальным проводником 1,двухпроводная линия, образованнаявертикальными проводниками 1 и 2, 50короткозамкнутая горизонтальным проводником 3. Линия питания, несимметричный вибратор и двухпроводная линия соединены последовательно. Выполнение их с равными по величине волновыми сопротивлениями обеспечивает уменьшение отражений и увеличение согласования, 11 ри этом согласование коаксиального Аидера с широкодиапазонной шлейф-антенной наиболее широкополосно при обеспечении равенства волновых сопротивлений перечисленных линий величине 4 И , где 11 - волновое сопротивление коаксиального фидера.Для увеличения согласования н конструкции...

Номер патента: 1566385

Опубликовано: 23.05.1990

Авторы: Бортник, Михно, Попов

МПК: G06K 9/00

Метки: изображений, объектов, распознавания

...регистра 26через ключ 28 поступает набор сигналов, соответствующих четвертой группе. спектра столбца исходного изображения, и запоминается в них. Так как5ключ 23 открыт, то эти сигналы, перемножаясь в блоках 19 и проходя черезсумматор 20, записываются в первуюячейку сдвигового регистра 21, Р момент окончания импульса с выхода элемента 27 задержки ключи 23 и 28 закрываются, а зарядовые пакеты, находящиеся в ячейках регистров, начинают перетекать н соседние с ними ячейки, так как начинает действовать импульс ф , С началом следующего периода работы генератора 18 в регистре26 произойдет циклический сдвиг зарядовых пакетон таким образом, что первый зарядовый пакет перейдет на местовторого, второй - на место третьегои т.д. Последний...

Номер патента: 1566233

Опубликовано: 23.05.1990

Авторы: Гринченко, Огородник, Попов, Симонов, Скоморохов

МПК: G01K 17/08

Метки: радиационного, тепловыделения

...в одном из которых размещен исследуемый материал, измерение электрических сигналов их термобатарей и температур, расчет искомой величины, о т л и ч а ю щ и й с я тем, что, с целью повьппения достоверности определения и упрощения за счет исключения влияния неидентичности конструктивных элементов калориметров, перед облучением калориметров в поле ионизирующего излучения пустые калориметры помещают в поле у-излучения, измеряют электрические сигналы.их термобатарей и температуры, а мощность 20 И радиационного тепловыделения в материале рассчитывают по ФормулеУ =(Т) Е(Т) Еа(ТЭ) (Тд)оЕ т (Т ) ф (Т а ) хЕ (Т ). (Т ), 25 где (Т) - коэйфициент чувствитель ности калориметра с образцом; б1ф(Т ) - коэКжциент чувствительности калориметра без...

Номер патента: 1565833

Опубликовано: 23.05.1990

Авторы: Васильев, Качурин, Костенко, Охрименко, Попов, Фролова

МПК: C07C 15/28

Метки: антрацен-карбазольной, разделения, смеси

...фильтрата и промывок выкристаллиэовывают антрацен с т.пл. 26 С (чистота 98,5 Жвыход 9 Х.П р 2. и, со1565833 Составитель ЕГорловРедактор Н, Гунько Техред М.Ходаннч Корректор М, Пожо Заказ 1196 Тираж 336 Подписно е ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 в растворе о-ксилола в присутствии1, 3 г трифенил-п-нитрофенилфосфонийбромида при 150 С в течение 3 ч. Получают 26,7 карбазола 997-ной чистоты (выход 907) и 64,4 г 987-ного ант 5ранена (выход 937).П р и м е р 3. 100 г смеси, содерржащий 59 мас.7. антрацена, 39 мас.%карбаэола и 2 мас.% примесей, помещают вместе с 16,8 г КОН и 500...

Номер патента: 1565732

Опубликовано: 23.05.1990

Авторы: Воробьев, Воронов, Каминский, Попов

МПК: B60K 13/00

Метки: агрегат, силовой, средства, транспортного

...10передач, воздухоочиститель 2 и глушитель 8 установлены с противоположных сторон сцепления. Силовой агрегат Оустановлен на раме транспортного средства на амортизирующих опорах 12. Приэтом выход воздухооцистителя 2 с входом трубокомпрессора 1 и выход турбокомпрессора 1 с входом глушителя8 выполнены соосно.При работе силового агрегата воздуха из воздухоочистителя 2 по впускному трубопроводу 3 низкого давленияпоступает в турбокомпрессор 1, далеепо впускному трубопроводу 5 высокого40давления в охладитель б наддувоцноговоздуха и подается в двигатель 1.Отработавшие газы из двигателя 1 проходят в турбокомпрессор ч и церезвыпускной трубопровод 7 - в глушитель8 шума выхлопа.В процессе работы силовой агрегатперемещается на амортизирующих...

Номер патента: 1565728

Опубликовано: 23.05.1990

Авторы: Попов, Солдатенко, Чернышев

МПК: B41F 17/00

Метки: заготовок, маркировки, плоских

...концом упирается в регулирующий винт 25. Кулачок 19 выполнен в виде диска, на котором выполнены оппозитно расположенные Фигурные пазы 26.Механизм нанесения красителя выполнен в виде красочного цилиндра 27, установленного на подшипниковых опорах 28., и валика 29, установленного на корпусе 30. Наружная поверхность красочного цилиндра 27 обтянута высокопористым материалом 31, например поролоном, в порах которого накапливается запас красителя. На конце валика 29 установлена емкость 32 с красителем 33, подача которого регулируется дросселем 34. Емкость 32 сообщается осевым сверлением 35 валика 29 и отверстиями 36 с пористым материалом 31,Печатный механизм предназначен для нанесения маркировки на плоских заготовках, например картонных...

Номер патента: 1565684

Опубликовано: 23.05.1990

Авторы: Аксенов, Битюков, Попов

МПК: B25J 15/06

Метки: захват, пневмовихревой

...на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг. 1,Захват состоит из цилиндрического корпуса 1, изготовленного в виде стакана, внутри которого установлена коническая Втулка 2, перфорированная тангенциальными отверстиями 3, расположенными на окружностях конуса. В корпусе 1 имеется отверстие 4 для подачи сжатого воздуха в кольцевую пневмокамеру 5, образованную его внутренней поверхностью и крышкой 6, в которой имеется отверстие 7 для ввода детали 8 в захватное устройство. В корпусевыполнена кольцевая щель 9 с внешним диаметром, равным внутреннему диаметру большего основания втулки 2. Пневмовихревой захват работает следующим образом.Для захвата детали 8 корпус 1 с конической втулкой 2 полностью или частично надевается на...
