Попов

Номер патента: 1447306

Опубликовано: 30.12.1988

Авторы: Малиев, Марченко, Моторинский, Попов, Семенов, Филоненко

МПК: A01C 7/12

Метки: высевающее

...между собой цепной передачей 11. Днище бункера 1 выполнено эквидистантно виткам пружин-активаторов 10, т. е. между ними имеется постоянный по радиусу кривизны и определенный зазор. Радиус Я каждой лопасти нагнетателя 5 больше чем наружный радиус днища, но меньше чем разница межцентрового расстояния С валов 3 и 6 и радиуса г впадин зубьев катушки 7 (Я(С - г). В этом случае каждая лопасть нагнетателя 5 при высеве с зазором входит в одну из впадин между зубьями катушки 7, что обеспечивает более качественный высев, однако в этом случае в днище под нагнетателем 5 выполняют выступ 12. Пружина-активатор, установленная справа от нагнетателя (по ходу движения), имеет левую навивку, а слева - правую, причем шаг элементов 4 и О не...

Номер патента: 1446686

Опубликовано: 23.12.1988

Авторы: Волянский, Григорьева, Каминская, Попов, Сильвестров

МПК: H02P 5/06

Метки: постоянного, электропривод

...12 опорного напряжения и сопротивления резистора 7При увеличении нагрузки электродвигателя 1 увеличивается ток якоря Т и, следовательно, выходное напряжение датчика 4 тока.Если ток якоря не превышает значения 1стабилитрон 9 заперт и ток светодиода оптрона 11 равен нулю, сопротивление фотореэистора поэтому весьма велико и он не оказывает практически влияния на выходное напряжение П резисторного моста 13По мере роста тока якоря 1 и соответствующего пропорционального увеличения напряжения П 8 реэисторного моста 13 ток светодиода первого оптрона 10 возрастает, что вызывает снижение сопротивления фоторезистора этого оптрона и приводит к увеличению напряжения на входе источника 2 питания, т,е. осуществляется положительная обратная...

Номер патента: 1446635

Опубликовано: 23.12.1988

Авторы: Попов, Сысоева

МПК: G06K 11/00

Метки: волоконно-оптическое, кодирующее

...одной иэ ячеек 16, с последующим нажатием на съемник 10,жестко связанная с ним пара (отражатель-триппель-призма) 11 и проек,ционный объектив 12 приближаются квыходным торцам групп 14 волоконных световодов 3 и последовательнофокусируют свет на их торцах в поряд" ке их размещения относительно объектива 12, Распространяясь по волоконным световодам 3, свет излучаетсяуже со стороны входных торцов групп4 - 6, фокусируется объективом 16на фотопрн.микки 7 - 9, причем свет,поступивший из группы 4 волоконныхсветоводов 3, фокусируется на фотоприемнике 7, из группы 5 волоконныхсветоводов 3 фокусируется на фотоприемнике 8 и т.д. Свет по волоконным световодам 3 распространяется ввиде импульса, формирующегося в момент прохождения фокальной...

Номер патента: 1446499

Опубликовано: 23.12.1988

Авторы: Дрейманис, Логачев, Лукашенок, Попов, Ушаков

МПК: G01L 15/00, G01L 7/18

Метки: батарейный, жидкостный, манометр

...в воздушном потоке.Верхний конец первой контрольнойтрубки 6 соединен с наджидкостнойполостью резервуара 8 и подключенк датчику давления Р невозмущенногозаторможенного потока, например,приемника 14 воздушного давления.Верхний конец второй контрольнойтрубки 7 соединен с отборником динамического давления Ро, выполненногов том же приемнике 14,Резервуар 8 установлен на стойке3 с возможностью перемещения в вертикальном направлении посредствомузла 15, состоящего, например, иззубчатой рейки и шестерни.Все соединения ыполняются припомощи резиновых шлангов.Измерительная шкала 9 отградуирована в единицах коэффициента давления С р и ее нулевая отметка совпадает с уровнем жидкости в первойконтрольной трубке 6, Ниже нулевойотметки "0", на...

Номер патента: 1446291

Опубликовано: 23.12.1988

Автор: Попов

МПК: E21B 49/00, E21B 49/08

Метки: гидродинамических, исследований, необсаженных, скважин

...соединенные между собой осевыми каналами, как показано на чертеже. В корпусе прибора также имеются радиальные приточные отверстия 21-23. Подвижные соединения герметизированы уплотнительными элементами 24. Уравнительный клапан 25 обеспечивает уравнивание давления в точке отбора со скважинным при снятии прибора с точки исследования,Устройство работает следующим образо маУстройство спускают на кабеле в скважину и устанавливают в интервале исследования. Включением привода приводят в действие прижимную систему 1 и обеспечивают изоляцию точки иссле-дования от скважины герметизирующим башмаком 12. Затем перемещением штока 2 вверх соединяют приточное радиальное отверстие 22 с пробоприемником 3, а полость гидрокамеры 9 - со скважиной. Приток...

Номер патента: 1446215

Опубликовано: 23.12.1988

Авторы: Гончаров, Поляков, Попов, Федоров

МПК: E02B 3/06

Метки: набережная, причальная

...жесткость короба, что обеспечивает возможность строительства набережной укрупненными блоками.Лицевая стенка 1 установлена на короб в месте расположения второго ряда продольных панелей 2 с образованием консоли, что обеспечивает значительное снижение напряжений от передней грани короба. 35Ячейки короба, образованные поперечными панелями 3 и выступающими за их нижнюю грань продольными панелями 2, заполняются грунтом, в результате чего обеспечивается хороший контакт 40 короба с относительно неровным грун" товым основанием. Так. как наибольшая высота лицевой стенки 1 ограничена размерами короба, то увеличение свободной высоты набережной осуществля ется за счет возвышающейся части продольной панели 2 второго ряда, на котором размещают лицевую...

Номер патента: 1446127

Опубликовано: 23.12.1988

Авторы: Кириленко, Коломейцева, Маркин, Попов, Рудаков

МПК: C04B 35/105, C04B 35/657

Метки: материал, огнеупорный, плавленолитой

...днонамическим методом при 1600 С в течение 16 ч в расплаве натрийкальцийсиликатного стекла). 1 табл.1446127 Показатели для состава Характеристикаматериала известного предлагаемого 2 3 4 6 Компоненты,мас.Х: 80 45 63 15 35 25 5 20 12 55 81,1 35 16,1 10 2,5 А 1 Р з СаО 0,2 1 а О 0,33 0,57 0,48 029 О, 10 СаО;Сг Оз Термостойкость(количество теплосмен) 5 10 Коррозионная стой-.кость (уменьшение объема образца), об,Ж 8,8 12,5 9,3 10,0 14,5 ВНИИШ 1 Заказ 6704/29 Тираж 594 Подписное Произв,-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к огнеупорной промышленности и может. быть использовано для изготовления плавленолитого огнеупорного материала, приме няемого для футеровки стекловаренных и металлургических печей.Целью...

Номер патента: 1445975

Опубликовано: 23.12.1988

Авторы: Дворкин, Еременко, Земляков, Лифшиц, Мурников, Попов

МПК: B28B 7/10

Метки: извлечения, неразъемных, форм

...прошедшими тепловую обработку,В этом положении все боковые ролики9, 10 и 16 приняты к боковой поверхности соответствующей направляющей4 или 5, Между направляющими 4 и 5и Г-образными упорами 17 и 18 каретки1 имеются зазоры (Лиг, 4),Для обеспечения прижатия роликов9 к направляющий 4 при перемещенииустройства, усилие, развиваемое пружиной 14, умноженное на соотношениеплеч рычагов, должно быть больше,чем реакция направляющей 4 на качающиеся ролики 16 от силы весаустройства.Включают гидроцилиндр 2 и егошток 3, перемещаясь вперед, своимторцом упирается в силовой упор 27формы 26, при этом захват 25 штока3 входит в прорезь 28 силового упора 27. Усилие, необходимое для выпрессовки Формы 26 с изделиями иэклиновой полости, на порядок выше,чем...

Номер патента: 1445858

Опубликовано: 23.12.1988

Авторы: Дзанашвили, Дорофеев, Жуков, Митичкин, Овчинников, Осинский, Попов, Ховрин

МПК: B22F 9/04

Метки: отходов, подшипникового, порошка, производства, шламовых

...5 мм ско 50рость вращения дебалансного вибровоэбудителя. 1800 об/мин, после чего полученный порошок подвергают повторноймагнитной сепарации (в случае необходимости, если содержание посторон"них примесей превышает 0,057,.) .,В табл.1 и 2 приведены примеры осуществления предлагаемого способа и свойства получения порошков.Как следует из данных таблиц, предлагаемый способ обеспечивает повышение качества порошка фракции менее 250 мкм.Использование предлагаемого способа и режимов сушки в кипящем слое позволяет высушить продукт за очень короткое время (2-4 с). не окисляя его, что позволяет полностью исключить пары влаги при последующем вос" становительном отжиге, а следователь" но, и уменьшить содержание кислорода в получаемом порошке и...

Номер патента: 1445825

Опубликовано: 23.12.1988

Авторы: Гребеник, Друян, Дубоссарский, Карпов, Козлов, Лозовой, Мирошниченко, Науменко, Попов, Самойленко, Хаустов, Щучко, Эсаулов

МПК: B21B 21/00

Метки: опорная, планка, прокатки, роликового, стана, труб, холодной

...границе эон зева подачи-поворота. При предлагаемых параметрах протяженности и конусностн зон достигается такое значение скорости роликов по величине и направлению (угол наклона вектора скорости), при котором исключается появление поверхностных дефектов на трубах. Значения конусности первой зоны ниже предлагаемых пределов (менее 0,60 величины конусности второй зоны зева подачи-поворота) за счет резкого изменения крутизны профиля планки не обеспечивают безударный режим работы планки при заходе роликов на первую зону второго зева (из практических данных конусность зевов обычно выбирается в пределах д у зева = 0,020,04). Значение конусности первой зоны выше предлагаемых пределов (более 0,70 величины конусностн второй эоны зева...

Номер патента: 1445757

Опубликовано: 23.12.1988

Авторы: Парыкин, Петров, Попов

МПК: B01D 27/12

Метки: жидкостей, фильтр

...4, верхней неподвижной плиты 5 с верхними радиальными направляющими 6, на которых с помощью скользящих креплений 7 закреплены пучки волокон 8, нижней подвижной плиты 9 с нижними радиальными направляющими 6, приводимой во вращение полым перфорированным валом - коллектором 10 с помощью маховика 11 и уплотняк 1 щихшнуров 12, концы которых с помощью скользящих крепле,ний 7, подпружиненных пружинами 13, закреплены на направляющих 6 плит 5 и 9.Фильтр работает следующим образом.Перед фильтрованием жидкости, поступающей в фильтр через патрубок 2, производится уплотнение волокон 8 фильтрующего элемента, для чего с помощью маховика 11 поворачивается вал 10, который вращает плиту 9, в результате этого шнуры 12 обвивают свободно висящие волокна 8...

Номер патента: 1445588

Опубликовано: 23.12.1988

Авторы: Бородин, Гершкул, Заика, Климахин, Кузнецов, Мартынов, Никитин, Попов

МПК: A01C 7/16

Метки: аппарат, высевающий

...установлены ярусами) выполнено отверстие 13, при этом отверстие 13 воронки 12 смещено относительно отверстия 14 воронки 4 в сторону, противоположную вращению распределительного конуса 2,Для предотвращения просыпания семян без рассредоточения между смежными воронками 4 и 12 установлена вертикальная пластина 15, а на нерабочей стороне 16 воронки 4 под сбросной кромкой 17 отверстия 14 установлена дополнительная вертикальная пластина 18, Кроме того, показано стрелкой направление движения семян по верхней воронке 4 к отверстию 14 (фиг, 4) .Высевающий аппарат работает следующим образом. Семена из бункера поступают на верхнюю воронку 4 и отсыпаются под углом естественного откоса на поверхность конуса 2. При перемещении сеялки по полю конус 2...

Номер патента: 1444973

Опубликовано: 15.12.1988

Авторы: Баранов, Попов

МПК: H05K 7/00, H05K 7/12

Метки: блок, радиоэлектронный

...узел крепится к внутренней стенке корпуса через застежку 4, Застежка состоит из крючковой ленты 5 и петелькой ленты 6. Крючковая лента крепится на функциональном узле, а петельная на стенке корпуса, Крепление лент осуществляется жестко по кромкам, например, клеем ЭПК.При воздействии вибрации происходит сжатие или растяжение лент застежки 4. При этом, между крючками на крючковой ленте 5 и петлями на петельной ленте 6 происходит сухое трение и частичная упругая деформация их. В результате сухого трения и упругой деформации петельной и крючковой лент происходит гашение энергии колебания. Крепление функционального узла осуществляется путем прижатия его к петельным лентам, расположенным на внутренней стенке корпуса,при этом крючки...

Номер патента: 1444966

Опубликовано: 15.12.1988

Авторы: Гитлиц, Добровольский, Зеленин, Попов, Севрюгин

МПК: H04J 3/06

Метки: передаче, потоков, радиовещания, сигналов, скоростей, согласования, цифрового, цифровых

...в счетчике 10, на первом выходе которого Форжруется командный сигнал "опережение, который при наличии сигнала "разрешение трансформации паузы" или разрешение трансФормации сигнала" подается с помощью коммутатора 11 на первый вход формирователя синхроимпульсов 12, Наличиекомандного сигнала на втором входе формирователя синхроимпульсов 12, при поступлении на его первый вход очередного входного импульса, обеспечивает на первом выходе Формирователя 2 формирование синхропоследовательности, Сформированная синхропоследовательност ь по ступает в блок синхрониз ации 13, обеспечивающий подачу ее на второй или третий выходы в зависимости от используемого в данный момент для з а пи си инфор мации пер во го или втор ого буферного регистра 5...

Номер патента: 1444951

Опубликовано: 15.12.1988

Авторы: Орлов, Попов

МПК: H03M 1/56

Метки: напряжение-код

...5 и 33 пороговых напряжений соответственно, и на выходахсравнивающих устройств 10 и 28 поддерживается отрицательное напряжение,не проходящее на входы компаратора45, и на выходе счетчика 47 продолжает оставаться код, соответствующий нулевому входному сигналу. Данный.код, воздействуя на систему автоматического регулирования, поддерживает систему в положении, соответствующему нулевому входному напряжению.В моменты пауз,. когда пилообразные импульсы на выходах генераторов4 и 32 пилообразных напряжений отсутствуют, конденсаторы 7 и 35 в источниках 5 и 33 пороговых напряженийразряжаются через резисторы 8 и 36до величины большей, чем ожидаемоеизменение амплитуды пилообразногонапряжения, При этом, на выходахсравнивающих устройств 10 и 28...

Номер патента: 1444918

Опубликовано: 15.12.1988

Автор: Попов

МПК: H02K 3/28

Метки: обмотка, совмещенная, электромашинная

...от 1 до 10). Она соединена в пять ветвей с номерами катушек 1 и б в первой ветви. Для каждой последующей ветви номера катушек чередуются с интервалом в две катушки относительно предыдущей ветви, Начала и концы ветвей .образуют однофазные зажимы 01-02 для полюсности р, =10, а выводы от их ср дних точек - дополнительные зажимы для 30 полюсности рг А,ВС,П,Е. Верхний ряд ,стрелок на фиг.1 и 4 показывает направления однофазного тока при питании обмотки через зажимы 01-02 (р 1 =10), а нижний ряд - направления пятифазного тока при питании обмотки через зажимы А В,С,0,Е На фиг,2 и 3,5 и б векторам ЭДС приписаны номера катушек в углы (в эл,град.): для р 1=10-(360/10)10= 360для р =1 - (360/10) , что обес 40 печивает чередования фаз для...

Номер патента: 1444906

Опубликовано: 15.12.1988

Автор: Попов

МПК: H02K 3/28

Метки: обмотка, однофазно-пятифазная, совмещенная, электромашинная

...ветвей и в каждой ветви включены последовательно шесть катушек с номерами 1,11,21, -6,-6,-26 в первой ветви (знак минус означает 25 встречное включение катушки в ветви), а для каждой последующей ветви номера катушек чередуются относительно предыдущей ветви с интерваломв две катушки. Начала и концы ветвей обра зуют однофазные зажимы 01-02 для полюсности р, = 15, а выводы от их средних точек - дополнительные пятифазные зажимы А,В,С,В,Е для полюсности р . На фиг.1 и 4 верхний ряд стрелок 35 показывает направления однофаэного тока при питании обмотки через 01-02 (р= 15), а нижний ряд " направления пятифазного тока при питании об" мотки через А,В,С,В,Е. На фиг.2 3,5 40 и 6 векторам ЭДС приписаны номера ка-, тушек, смещенных на углы (в...

Номер патента: 1444905

Опубликовано: 15.12.1988

Автор: Попов

МПК: H02K 3/28

Метки: обмотка, однофазно-пятифазная, совмещенная, электромашинная

...6 векторам ЭДС приписаны номера кату". шек, смещенных на углы (в эл, град,) для р = 10-(360/20)10=180 для р =1 .Х = 4-(360/20)4(350/5), что обеспечивает чередование фаз в последова- а 5 тельности А-В-Е-С по часовой стрел"1 ке (фиг,З), для р, = 8-(360/20)8= =(360/5)2 , что обеспечивает чередования фаз в последовательности А-В-С-П-Е,против часовой стрелки.Поле с полюсностью р = 10 не наводит ЭДС на зажимах А,В,С,П,Е (см.фиг,2 и 5), а поле с р= 4 или 8 не наводит ЭДС на зажимах 01-02 (см.фиг.З или 6), т,е, разнополюсные зажимы обмотки электромагнитно независимы и, следовательно, уравнительные токи в ней не протекают, Обмотки имеют обмоточные коэффициенты; для обмотки по фиг,1 - К , = 0,707 и К 6= 1,0, для обмотки по фиг.4 Кв, = 0707 и К)ва=...

Номер патента: 1444793

Опубликовано: 15.12.1988

Авторы: Агранов, Бруфман, Дворковая, Попов, Шугуров

МПК: G06F 13/00

Метки: вычислительной, сопряжения, цифровой

...4, После того, как ЭВМ снимет адресную и командную информацию со своих трех выходных регистров, на выходе элемен та ИЛИ 1 сигнал в линии 19 примет нулевое состояние (см,эпюру 2 на фиг.4), что позволит (при наличии сигнала правильного кода) запустить формирователь 42 в блоке 4. На выходе блока 4 в линии 25 появится сигнал считывания информации (эпюра б, фиг,4), поступающий в блок 7, разрешая прохождение адресной информации по линии 27 на дешифратор 10, командной информации по шине 18 на входы всех абонентов. С выхода дешифра-. тора 10 по шине 18 к соответствующему абоненту поступает сигнал разрешения записи командной информации.В случае неправильной командной или адресной информации ЭВМ будет выдавать информацию через свои выходные...

Номер патента: 1444748

Опубликовано: 15.12.1988

Автор: Попов

МПК: G06F 7/04

Метки: сравнения, чисел

...числаА, то на выходе элемента ИЛИ 7 форми. руется единичный сигнал. АналогичнуюФункцию выполняют элементы И 5 и ИЛИ8, определяя единичное значение сигнала на выходе элемента ИЛИ 8, когда АВ. 40Если числа А и В равны, то навыходах элементов ИЛИ 7 и ИЛИ 8Формируются единичные сигналы,Рассмотрим работу устройства,когда на входы 2 и 3 поступают коды 45чисел АВ, А = В и А (В.Пусть в первом случаена входы 2поступает позиционный код числа А =- 1000, на входы 3 - позциионныйкод числа В = 0001, во второмслучае на оба входа 2 и 3 поступаюткоды А = В = 1000, а в третьем .случае на входы 2 поступает код числа А = 0001, а на входы поступает код числа В = 1000,. 55Для указанных значений кодбв чисел работа устройства отражена втабл. 1, В табл, 1...

Номер патента: 1444617

Опубликовано: 15.12.1988

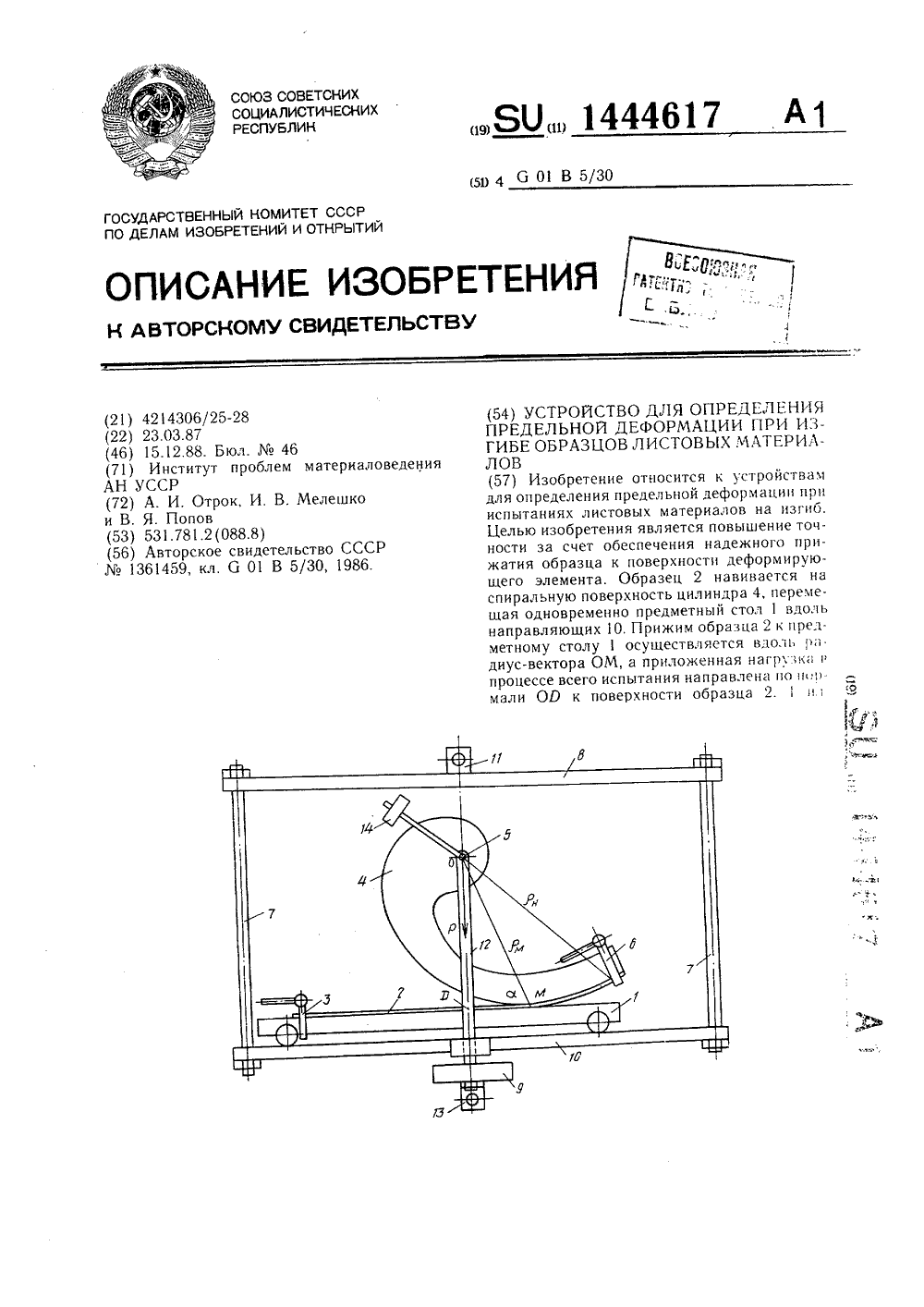

Авторы: Мелешко, Отрок, Попов

МПК: G01B 5/30

Метки: деформации, изгибе, листовых, образцов, предельной

...траверсу 8 с неподвижным захватом 11 разрывной машины, рычаги 12, закрепленные на оси 5 вращения цилиндра 4 перпендикулярно ей и предназначенные для связи через траверсу 9 с подвижным захватом 13 разрывной машины, при этом направляющие и рычаги зафиксированы друг относительно друга с возможностью взаимного перемещения в направлении, перпендикулярном перемещению предметного стола 1: Цилиндр 4 статически уравновешен с помощью балансира 14.Перед испытанием образца устройство закрепляют в захватах разрывной машины таким образом, чтобы поверхность предметного стола была касательной к спиральной поверхности цилиндра 4 в месте с известным радиусом кривизны, в котором образец зажимом 6 прижат к цилиндру 4. Место касания поверхности предметного...

Номер патента: 1444502

Опубликовано: 15.12.1988

Авторы: Матвеев, Митюрев, Попов, Самоходов, Трушкин

МПК: E21B 10/24

Метки: долота, опор, смазки, шарошек

...19,Устройство работает следующимобразом,фВ соответствии с заданным расхо 40дом Ц и вязкостью масла подбираютзазор А Затем по ожидаемому максимальному давлению подбирают пружину11 жесткостью "К". Пружина 11 и цилиндр 12 вставляются в калиброванный канал 14 с предварительным сжатием навеличину 1 и крепятся штиф"том 13.Для заправки смазочным материаломемкости 1 вывинчивается регулятор,подачи и пробка 19. Через отверстие 50для пробки 19 эакачивается смазочный материал до момента его появления в радиальном канале, Затем ввинчивается регулятор подачи и пробка19. В процессе спуска бурильногоинструмента регулятор подачи имеетминимальное гидравлическое сопротивление и обеспечивает выравнивание давления в скважине и в полости опордолота...

Номер патента: 1444382

Опубликовано: 15.12.1988

Авторы: Бершадский, Вайсбейн, Горохова, Орлова, Пономарева, Попильский, Попов, Портнягина, Рябин, Чухичева

МПК: C22B 34/32

Метки: концентрата, хромового

...50 С в течение 30 мини отделяли от раствора Фильтрованием, Продолжительность Фильтрованияв тех же условиях, что и до обработки в колонне, составляла 15-20 с.Из данных примера 1 следует, чтоприменение классиФикации позволяет 45увеличить скорость Фильтрования,улучшить качество продукта и снизитьсодержание Яз.О, перед щелочной обработкой, что в дальнейшем обеспечитснижение асхода извести на регене 50 рацию щелочи. Оптимальная скорость восходящегопотока в колонне составляет от 7 до20 м/ч, При более низких скоростяхухудшается качество конечного.продук 55 та, а при более высоких - выход продукта по хрому вследствие увеличенияуноса мелкой Фракции.П р и м е р 2, 100 мас.ч. концентрата (пример 1) после кислотной обработки и классиФикации...

Номер патента: 1444360

Опубликовано: 15.12.1988

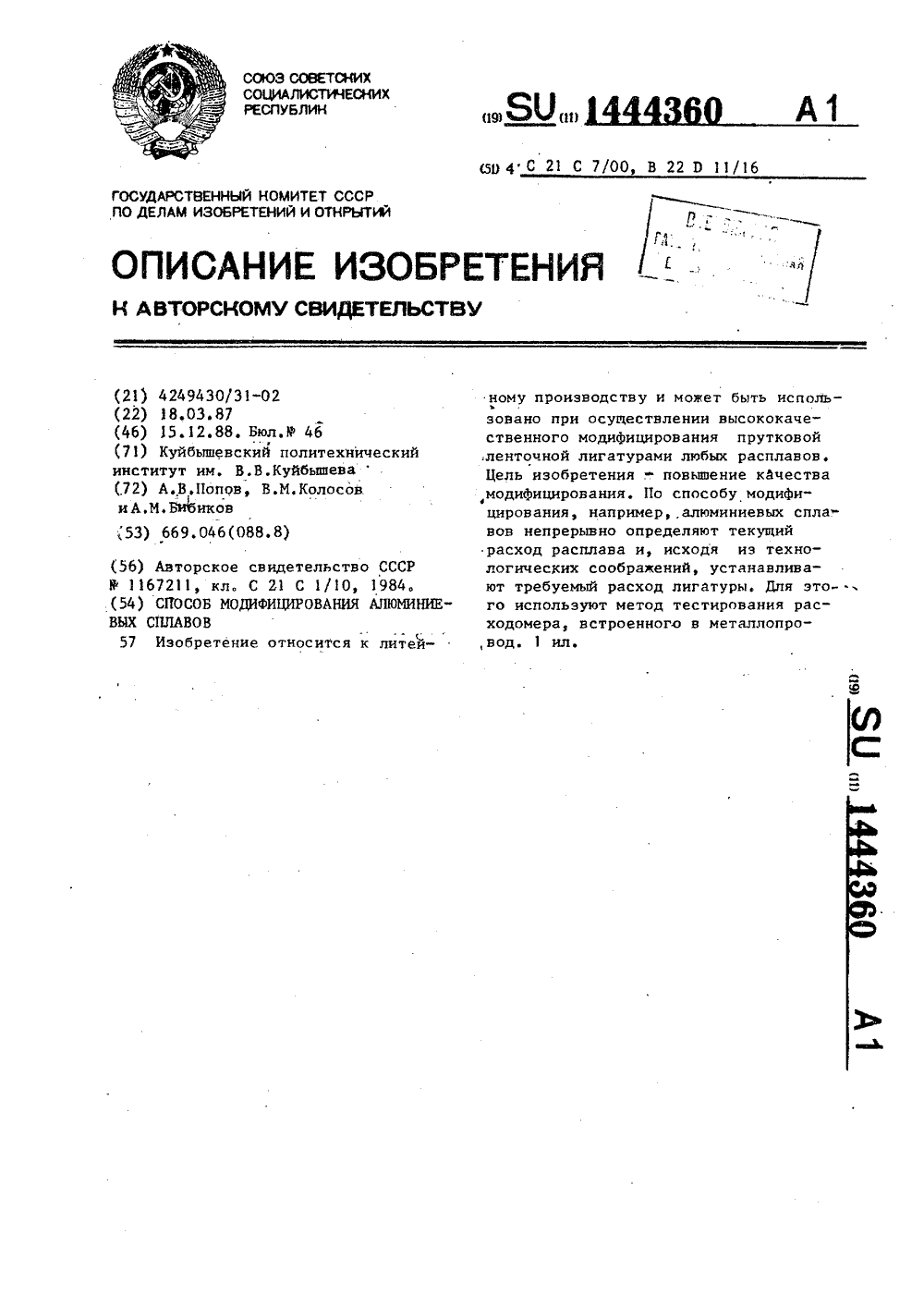

Авторы: Бибиков, Колосов, Попов

МПК: B22D 11/16, C21C 7/00

Метки: алюминиевых, модифицирования, сплавов

...прутковой ленточной лигатурами любых расплавов. Цель изобретения -. повьппение качества ,модифицирования, По способу модифицирования, напримералюминиевых спла вов непрерывно определяют текущий расход расплава и, исходя из технологических соображений, устанавливают требуемый расход лигатуры. Для это го используют метод тестирования расходомера, встроенного в металлопро,вод. 1 ил.1444360 авитель А.Абросед М. Ходанич Редактор М.Недолуженк Корректор С.Ч Т Заказ 6456/2 одписное ир митета СССткрытийая наб,д Производственно-полиграфическое предприяти ктная, 4 ужгород, ул Формула изобретения Способ модифицирования алюминиевых сплавов включающий введение модифиУ5 катора в расплав в промежуточном лотке металлопровода при получении слитков в...

Номер патента: 1443952

Опубликовано: 15.12.1988

Авторы: Деревякин, Попов

МПК: B01F 13/08

Метки: ферромагнитный, элемент

...возможностью перемещения по ее длине. Б разряженном состоянии,Составитель Н.Федорова КорректорВ.Романенко Техре,ц П. Олийнык Редактор И.Петрушко Заказ 6421/7 Тираж 5 б 4 Подписное1 ЯВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Б, Раушская наб д. 4/5 Г 1 роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектнвя, 4 Изобретение относится к переработке сыпучих материалов и может быть использовано в химической и электро техцической отраслях промышленности, в гппа 1 атах электромагнитного полявзве 11 енным слем ферромагнитных материала, например полиэтилена,Полтттт ЦЦЦЛХГОРИДД, МЕДИ, ЛНТУ 1 И И 1 тт,Метя.ттлицеский стержснь 1 устаповлеп 2 ПВ ОЬОЛОт 1 КЕ 2 С ЗаЗОрОМраВНЫМ С 1, Ис возмокцостью...

Номер патента: 1443917

Опубликовано: 15.12.1988

Авторы: Афанасьев, Богданов, Попов

МПК: B01D 1/26, B01D 3/06

Метки: аппарат, вскипания, мгновенного, многоступенчатый

...вертикальной пластины 2, и переточными патрубками 3, подключенными к смежной ступени. Переливной порог 2 выполнен переменной высоты с уклоном его кромки от переточного патрубка к стенкам 4 камеры испарения. При этом у соединительных патрубков максимальная высота порога, а у торцовых стенок минимальная. Угол уклона порога подбирается в зависимости от заданных габаритов аппарата и расхода перетекаемой через него жидкости так, чтобы отношение .длины пути жидкости в секции аппарата к высоте ее над порогом оставалось неизменным.При работе аппарата исходная горячая жидкость поступает через переточные патрубки 3 в первую секцию аппарата, в которой, встречаясь с переточным порогом, выполненным переменным по высоте с уклоном от соединительных...

Номер патента: 1443892

Опубликовано: 15.12.1988

Автор: Попов

МПК: A63B 21/00

Метки: тренировки, тяжелоатлетов

...для грифа штанги и контакт,:,уют с держателем 3 штанги.К нижним концам рычагов замка 9 прикреплены разветвленные концы троса 10 или. Замок 9 предназначен для фиксации грифа штанги на держателе. 5 О 5 20 25 30 3;, 40Г, 50 с 5 Трос 10 неразветвленным концом закреплен на подвижном стержне 4. Через блок 8 первой стойки 1 вторым разветвленным концом трос 10 закреплен на рычагах замка 9 второй стойки 1. Причем второй конец троса 10 разветвлен по числу рычагов замка 9, каждая ветвь которого прикреплена к одному рычагу замка 9. Разветвление начинается на уровне скобы 12 второй стойки 1.Аналогично трос 11 своими концами закреплен на рычагах замка 9 первой стойки 1 и на подвижном стержне 4 и охватывает блок 8 второй стойки...

Номер патента: 581732

Опубликовано: 07.12.1988

Авторы: Данилов, Дедкова, Каневский, Попов, Родин, Семашко, Федоров, Чеканов

МПК: B01J 8/00, F25B 15/02

Метки: газовых, сред, холода

...машины, дефлегматоР-теплообменник 8, насос 9, абсорбер 1 0 конденсатор 11, дроссельный вентиль 12, воздухоохладитель (испаритель) 13, насос 14, градирню 15.Генератор газовых сред и холода 55 работает следующим образом: воздух из нагнетательного устройства (вентиля тор-компрессор) и газ под давлени 1 ем поступают в камеру сгорания где происходит его полное сгораниеОбразующиеся при этом продукты сгорания, содержащие углекислый газ, азоти, в зависимости от состояния газаи воздуха, большее или меньшее количество кислорода, охлаждаются в охладителе и поступают в контактньф теплообменник 4, где охлаждаются водой.На выходе продукты сгорания имеюттемпературу 15-20 С и поступают принеобходимости удаления .из газовойсмеси углекислого газа в...

Номер патента: 1443121

Опубликовано: 07.12.1988

Авторы: Боярчук, Красюк, Маслий, Попов

МПК: H03B 19/00

Метки: умножитель, частоты

...5 задержки поступает на вход записи делителя 8, коэффициент деления которого увеличивается в два раза. Таким образом, значение двоичного кода на выходе второго счетчика 7 и значение коэффициента деления делителя 8 совпадают, а количество импульсов на выходе опорного генератора 1 О за один период входного сигнала К =К К Кв, где Кз - значение двоичного кода на выходе первого счетчика 6. С приходом очередного импульса с выхода формирователятекущие значения (Ки К,) двоичных кодов с выходов первого 6 и второго 7 счетчиков переписываются соответственно в пер" вый 2 и второй 3 регистры, а первый 6 и второй 7 счетчики и делитель 8 устанавливаются в начальное состояние, с которого начинается измерение очередного периода входного...

Номер патента: 1443086

Опубликовано: 07.12.1988

Автор: Попов

МПК: H02K 17/14

Метки: обмотка, пар, полюсов, полюсопереключаемая, трехфазная

...-34, 43, 45, 47, -56, 79, -88, -90 - в части В 1; -4,13, 15, 17, -26, 49, -58, -60, -62, 71 - в части В 2; 19, -28, -30, -32, 4 1, -64, 73, 75, 77, -86 - в части ВЗ; -6, -8, -40 -42 44 51 53 85, 87, 89 - в части С 1; -10, -12, -14 21, 23, 55, 57, 59, -66, -68 в части С 2; 25, 27, 29, -36, -38, -70 -72, -74, 81, 83 - в части СЗ, причем знак "минус" перед номером катушечной группы означает, что она включена встречно катушечным группам с положительным знаком, а в каждую катушечную группу входит Б последовательно согласно включенных рядом лежащих катушек (Б = 123е) эОбмотка работает следующим образом.При установке переключателей П 1 и П 2 в верхнее по схеме (фиг. 1) положение обмотка соединяется в звезду, а катушечные группы распределяются...
