Попов

Номер патента: 1515363

Опубликовано: 15.10.1989

Авторы: Попов, Усачев

МПК: H03C 3/10, H03L 7/16

Метки: модуляцией, синтезатор, цифровой, частот, частотной

...ключа 16 с выхода датчика 17 синхронизма поступает сигнал, разрешающий только в режиме синхронизма прохождение сигнала с выхода усилителя 15 на выход ключа 16. В переходном режиме на выходе датчика 17 синхронизма формируется запрещащий сигнал и ключ 16 закрыт. С выхода ключа 16 напряжение помехи с частотой сравнения и ее гармоника - ми поступает на второй вход аналогового сумматора 13, на первый вход которого при отсутствии модуляции поступает постоянное напряжение смещения с выхода управляемого аттенюатора 9. Выходной сигнал аналого - вого сумматора 13 через инвертор 10 и интегратор 11 поступает на упоав - ляющий вход фазового модулятора 3 и модулирует фазу импульсов с выхода ДПКД 2 так, чтобы на выходе ФД 4 уменьшилось напряжение...

Номер патента: 1515292

Опубликовано: 15.10.1989

Авторы: Кондратюк, Попов, Старков, Стеценко

МПК: H02H 7/10, H02M 7/12

Метки: вентильным, преобразователем, реверсивным

...вызывает срабатывание дополнительного ключа 8 или 9 соответственно, но при этом срабатыванияблОкОВ 10 или 11 защиты От преВьппения тока не произойдет до тех пор,пока не откроются выходные ключи 5неработающей вецтильной группы,Появление разрешающего сигналана выходе элемента ИЛИ 13 или 14 40произойдет при работе противоположной.вентильной группы (сигнал отдатчика состояния тиристоров противоположной вентильной группы), присигнале помехи от блока 1 раздельнойработы вентильных групп на неработающую вентильную группу во время работыдругой, в случае, если при этом открыты какие-либо из выходных ключей5 каналов фазосмещения обоих вентильных групп и возможно протекание токапо первичным обмоткам 6 трансформаторных потенциальных разделителей,В...

Номер патента: 1515208

Опубликовано: 15.10.1989

Авторы: Попов, Потемкин, Таранец

МПК: H01F 17/02

Метки: индуктивность

...проводом.Опоры 4, гребенки 7, стопоры 8,винты 12 целесообразно выполнять из термореактивной и термопластичной смолы, а токосъемы 11, рассеивающие шайбы 9 и колпачковые гайки О - из немагнитного металла (меди или латуни). Установку индуктивности в антенном контуре следует производить5208 40 45 50 5 10 15 20 25 30 35 с помощью кронштейнов или штанг, а также хомутов, осей иэ термопластичных смол, закрепленных в наружНых пазах опор 4 винтами, выполненными из термопластичной смолы и ввернутыми в резьбовые отверстия опор 4.Такое выполнение индуктивности, во-первых позволяет обеспечить требуемую электрическую прочность между двумя токосъемами, образующими начало и конец обмотки, эа счет воздушного зазора (расстояния) между...

Номер патента: 1515203

Опубликовано: 15.10.1989

Авторы: Алиев, Багиров, Гусейнова, Малин, Попов

МПК: H01B 3/18

Метки: композиция, электроизоляционная

...Толщина пленок составляла 120 мкм Электрическое старение о ществляли в испытательной ячейке, с стоящей из нижнего заземленного эле трода из нержавеющей стали, на котехнике. Цель изобретения - повышение стойкости к воздействию электриазрядов, Смесь полипропилена ческого и полиэтилена высоо ности экструдируют при 180 С олучают прессованием при давлении 50 МПа, Образцы, по из 98-99 мас.7. полиэтилена плотности и 1-2 мас.7 изокого полипропилена, обладают ой стойкостью к воздействию еских разрядов. 2 ил,щего равномерное воздей дов на полимерную пленк ольтного электрода, К я и высокое электрическое напряже- кВ.промышленной частоты от Форматора АИИ.фиг.1 приведены зависимости по массы т (кривая ) и степени ения (кривая 2),...

Номер патента: 1515170

Опубликовано: 15.10.1989

Авторы: Ганитулин, Попов

МПК: G06F 13/14

Метки: вычислительной, процессоров, связи, системе

...единичных сигналов на выходах элементов 39 сравнения с помощьюузла 43 выделяется крайняя левая единица из позиционного кода вьмодных сигналов элементов 39 сравнения, Задержанным сигналом с выхода элемента 29 задержки устанавливаются в состояние "1" соответствующие триггеры 26 и 45 в состояние "0" - через соответствующий элемент И 34 одноименный разряд регистра 36 и соответствующий разряд регистра 20. Пусть к 55 приоритетному процессу в данном случае относятся Т 20. и Т 20 , При этих условиях на входах 18 г, 18и 17 узла 14 присутствуют единичные сигналы. Единичным сигналом с входа 18открт элемент И 57 по первому нхогду, а элементы И 58 закрыты по инверсным входам. Поэтому импульсом ссинхронхода 15 только на выходе элемента И 57...

Номер патента: 1515157

Опубликовано: 15.10.1989

Авторы: Каюшев, Киселев, Попов, Рачев

МПК: G06F 3/153

Метки: индикатора, информации, отображения, телевизионного, экране

...регистра 16, предназначенного для его хранения, При этом код номера текущей строки инвертируется, В зависимости от кода номера текущей строки, установленного на адресных входах мультиплексора 18, на выход мультиплексора 18 проходит информация либо с выхода регистра 5, либо с одного из выходов регистра 17 сдвига, который выполняет в устройстве функции звена регулируемой задержки. Чембольше код номера текущей строки, тем меньше будет временная задержка, Таким образом, строки с меньшим номером воспроизводимого символа окажутся во времени сдвинуты сильнее, чем строки с большим номером, Этим и достигается эффект наклона символов.формула и зобр етенияУстройство для отображения информации на экране телевизионного индикатора, содержащее блок...

Номер патента: 1515112

Опубликовано: 15.10.1989

Авторы: Антипов, Дрожжин, Попов, Седых

МПК: G01P 15/12

Метки: акселерометр, струнный

...тенэоструны 3 равна Ь (фиг.2) . Кривизна изгиба сторон тензоструны будет г, и г2 причемРезультирующая деформация всей струны будет Ь 1 1=-( -- ) (6) 2 г,+Ь г,ДЕ= Ее Так как г( г, + Ь, то суммарная деформация тецэоструны будет являтьсядеформацией сжатия. У тензоструны,имеющей дырочную проводимость, присжатии уменьшается сопротивлениеК, а у тензоструны 2, которая растягивается, увеличивается сопротивление, Для выполнения условий (1)и (2) необходимо, чтобы(7) Предположим, что делитель 1 движется с ускорением а, при этом на тензоструны 2 и 3 1,фиг.1) действуют с илы: 2 8(8 )фР з = ш (я + а) , (8) где я - ускорение свободного падения.Относительная деформация тензострун в этом случае определяется соотношениями; Величины радиусов кривизны...

Номер патента: 1515094

Опубликовано: 15.10.1989

Авторы: Комаров, Попов, Хопин

МПК: G01N 3/56

Метки: износ, испытания, трение

...и 28. Вал 3 образца 4 установленв камере с возможностью возвратнопоступательного перемещения в осевом направлении, а патрон 21 за счет 30шпоночного соединения перемещаетсяв магазине без проворачивация. Образец 4 крепится ца валу 3 с помощьюкрепежной гайки 29,Устройство работает следующим об 35разом.После истирация материала покрытия на образце 4 сила трения резковозрастает, Прц достккеции ею заранее установленного значения отключается привод 7 вращения. Затем производит вращение вала 3 образца 4 вобратном направлении, Так как образец 4 и коцтробразец 6 находятся вконтакте, происходит вращение вала 5контробразца 3 до упора измерителя12 в тензобалку 13 с обратной стороны, после чего происходит перещелкцвацие храпового механизма 14...

Номер патента: 1515079

Опубликовано: 15.10.1989

Авторы: Васильев, Попов

МПК: G01L 3/16

Метки: испытания, мотор-весы, редукторов, стенда, червячных

...ул, Гагарина, 101 Изобретение относится к машиностроению и может быть использовано н стендах для промышленных испытаний червячных редукторов общего назначения,Целью изобретения является поньшение точности определения нагрузочной способности червячных редукторов.На фиг. 1 изображены мотор-весы, вид спереди, на фиг. 2 - то же, вид 1 О в плане.Мотор-весы содержат опорную стойку 1 (ближнюю к экспериментапьному червячному редуктору), опорную стойку 2 (дальнюю от червячного редукто ра), электроднигатель 3, коромысло 4, балансирную раму 5, ведущий конец вала электродвигателя 6, установленный на опорной стойке, стрелку 7, закрепленную на балансирной раме, раму стенда 8, передвижной груз 9, кожух электроднигателя 10. Мотор-весы работают...

Номер патента: 1515042

Опубликовано: 15.10.1989

Авторы: Демичев, Зенов, Науменко, Попов, Чернышев

МПК: G01C 7/04

Метки: монтируемого, насосной, положения, станции, трубопровода

...Ионизационный измеритель плотности атмосферного воздуха (блока 10) представляет собой, например, цилиндрическуюкамеру, снабженную альфаиониэационнымизлучателем с приемником ионизационного тока, электрометрическим усилителем иониэационного тока и нормирующим преобразователем с аналого-цифровым преобразователем.Устройство работает следующим образом.В начале трассы, т.е. в пунктеразмещения первой насосной станции,40удельная газовая постоянная воздуха, э рг/г г рад;температура атмосферного воздуха град (отдатчика 9); вЕ а 1,1 а 1 величина иониэационноготока блока 10, пропорциональная плотностиатмосферного воздуха вначальной точке трассытрубопровода, А; устройства и повышается его надежностьПлотность воздуха может контролироваться с...

Номер патента: 1514940

Опубликовано: 15.10.1989

Автор: Попов

МПК: E21D 1/06

Метки: большого, бурения, диаметра, долото, скважин, шарошечное

...поверхности парал- З лельные друг другу Г"образные пазы 5 и прорезь 6, перпендикулярную этим пазам. Пазы размещены симметрично относительно оси 3. Непосредственно в пазах 5 с возможностью перемещения 40 по ним установлена задвижка 7, выполненная в виде вилки и снабженная фиксатором, Ось 3 на концах имеет параллельные друг другу лыски 8, Задвижкав закрепленном положении размещена своей вилкой в лысках 8 оси 3Фиксатор задвижки 7 выполнен в виде дугообразной пластинцатой пружины 9, жестко связанной одним концом с задвижкой, а другим - в закрепленном положении, размещенным в вь 1 точке 10, выполненной на боковой наружной поверхности лапы 2. Для обеспечения прочности долота боковины снабжены продольными ребрами 11. Со стороны прорези 6...

Номер патента: 1514915

Опубликовано: 15.10.1989

Авторы: Гординский, Комаровских, Мордвинов, Попов

МПК: E21B 43/38

Метки: газосепаратор, скважинный

...частькамеры 10 связана с всасывающей трубой 9 через впускные отверстия 11,Всасывающая труба 9 сообщается с насосом 12, находящимся в скважине 13.Кольцевая полость 6 связана с кольцевым пространством скважины 13 через50отверстия 14 в корпусе 1,Сепаратор работает следующим образом.В перекрывающий 75-803 поперечногосечения скважины 13 элемент для нап 55равления.жидкостного потока 3 поступает часть жидкости и большая частьсвободной газовой Фазы в виде всплывающих в жидкости газовых пузырьков. тавшиеся в жидкости мелкие пузырькигаза сливаются с крупными в процессеперемешивания газожидкостного потока,Через верхние отверстия 5 жидкость сгазом поступает в верхнюю часть кольцевой полости 6 из которой газ погазоотводным трубкам 7 выводится...

Номер патента: 1513516

Опубликовано: 07.10.1989

Авторы: Гаврилюк, Попов

МПК: G11C 11/14

Метки: информации, носитель

...шины 4 и 5,Носитель информации изготавливают следующим образом.На диэлектрическую подложку 1 наносят известным методом магнитную пленку пермаллоя с коэрцитивной силой Нс = 2 Э. Затем с помощью фотолитографии Формирут из пленки пермал лоя колонки неразделенных друг от друга тонкопленочных однослойных маг нитных запоминающих элементов 2. ос ле этого наносят слой Фоторезиста, освобождают от фоторезиста поверхносФормула изобретения 30 оставитель Ю.Розентальехред Л,Олийнык Корректор Э.Лончаков Г,Гербе едакаказ 6088/52 55 дписное БН 1 ИПИ Государственного комитет 113035, Москва, по изобретениям и открытиям прн ГКНТ.-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,10 3 15135 участков...

Номер патента: 1513287

Опубликовано: 07.10.1989

Авторы: Паско, Попов, Титов

МПК: F16L 37/00

Метки: быстроразъемное, высокого, давления, соединение, трубопроводов

...напорного гибко 3 1513287го трубопровода 16 и вращается относительно оси последнего за счетторцевого зазора 17.На поверхности корпуса полумуФты1 выполнена кольцевая канавка 18с примыкающими к ней ступенчатымипазами 19 и 20, причем кольцеваяканавк; разделена перемычками 21по числу шариков 10, обеспечивающихФиксацию полумуФты в соответствующих положениях,Быстроразъемное соединение трубопроводов высокого давления работает следующим образом, 15Соединяется полумуФта 2 с полумуФтой 1, причем для подачи давления, например, в зажимной гидроцилиндр, полумуФта 2 устанавливаетсяшариковым замком в ступенчатые пазы 2020. Под воздействием силовой пружины 3 откроется проход клапаном 9.При подаче распределителем давленияв гидросистему эажнмного...

Номер патента: 1513158

Опубликовано: 07.10.1989

Авторы: Зарубин, Зарянкин, Киселев, Попов

МПК: F01D 17/14

Метки: клапан, разгруженный, регулирующий

...в стакане крышки 2 и лабиринтное уплотнение О. Из камеры разгрузки рабочее тело выходит через ряд суживающихся сечений, образованных отверстиями в гайке 6, разгрузочным клапаном, выполненным в виде головки штока , и выходным отверстием 11, Возникающий при работе клапана крутящий момент с чашки 5 передается на крышку 2 клапана через шпоночное соединение 12. 30 35 40 45 50 ния переменного осевого усилия, действующего на шток К по мере его открытия, ПВ 4 выполнены в продольном сечении в виде трапеций, вследствие чего на начальной стадии открытия К площадь зазора между Ч 5 и Б 3 уменьшается, далее поддерживается постоянной, минимальной, и на конечной стадии вновь увеличивается. Такое изменение площади зазора У 10 позволяет изменять расход РТ...

Номер патента: 1513071

Опубликовано: 07.10.1989

Авторы: Алексеев, Большаков, Данков, Попов, Сентюрин, Френкель

МПК: E01D 11/04, E01D 2/00

Метки: вантовый, металлический, мост

...меньшим расстояниеммежду ними понизу. При этом листы13 и выполненные. скошенными торцыпоперечных балок 14 ортотропных плит7 и 8 жестко закреплены на соответствующих коробчатых поясах 9 и 10,причем лист 13 нижней ортотропнойплиты 8 размещен с зазорами по про"дольным кромкам относительно нижнихпоясов 10 ферм и жестко закреплен51015 25 30 35 40 45 50 55 5 15на них посредством расположенных вэтих зазорах вставок 15 уголкового(фиг.5) или полосового (не показано) сечения.Узлы 12 крепления вант на решетчатой балке 3 жесткости выполнены ввиде расположенных в соответствующейплоскости вант 2 фасонок 16 с уширениями по концам, совмещенных с соответствующими узлами ферм балкижесткости в уровне верхних их поясов 9. На фасонках 16 сбоку укреплены...

Номер патента: 1513007

Опубликовано: 07.10.1989

Авторы: Дьяченко, Ковнер, Махлис, Попов, Сучков, Туров

МПК: C09D 11/00

Метки: бумаге, печати, струйной, чернила

...20 мас.ч. спирта, на картонах марки К 4 и КЗ впитывается за 2-3 с а длявысыхания маркировки за то же время на картонах К 1 и К 2 с большей плотностью требуется увеличение количества спирта в композиции чернил до 25-32 мас.ч. Дальнейшее увеличение доли спирта в композиции чернил отри цательно сказывается на растворимости красителя и стабильности раствора чернил при хранении.Типовой пример изготовления композиции чернил. 201 мас.ч. прямого черного красителя марки "ЗШ", 0,05 мас.ч. трилона Б, 0,05 мас.ч. тетрабората натрия растворяют в 75 мас,ч. подогретой до 40-50 С дистиллированной воды, 25 После отстаивания в течение 10- 12 ч добавляют 3 мас.ч. сульфонола, 25 мас.ч. этилового спирта и 3 мас.ч, этиленгликоля, а затем композицию...

Номер патента: 1512956

Опубликовано: 07.10.1989

Авторы: Кириленко, Маркин, Мартынов, Попов, Рудаков, Руденко, Фролова

МПК: C04B 35/105, C04B 35/653

Метки: материал, огнеупорный, электроплавленый

...высокой корроэионной стойкости. Плавленолитой огнеупорный материал содержит А 1 Оз, Сг Оз, 810 и Мао при следукнцем соотношении компонентов мас.Х: Сг 0 12,0-30,0, 810 16,0-24,0, На 0 1,3-2,0, А 10 остальное. Материал готовят плавлением шихты на основе глинозема, оксида хрома, кварцевого песка и соды в электродуговой печи с последующим разливом в графи.товые Йормы. Термостойкость предлагаемого материала в 1,4-2,3 раза выше известного, скорость коррозии на уровне известного материала. 1 табл., плав заливают в графитовые формы, после чего отливки отжигают в естес венных условиях в термоящикахтомитовой засыпкой в течение 3 5 сут.Термостойкость огнеупорных материалов определяют по максимальному количеству завалочных теплосмен на...

Номер патента: 1512704

Опубликовано: 07.10.1989

Авторы: Башкатов, Гизатулин, Овсянников, Папуна, Попов, Терзиян, Харина

МПК: B22D 7/00

Метки: интенсификатор, кипения

...в угольной футеровке. В результате повышается газотворность интенсификатора, что способствует получению плотной корки слитка (масса 21 т) толгциной э 22 - 25 мм, Расход интенсификатора 0,5 кг/т стали. 1 табл. Благодаря тому, что закись железа, содержащаяся в порошке с электрофильтров, растворяется в металле в последнем повышается концентрация кислорода. Это приводит к снижению поверхностного натяжения на границе пузырек СО - жидкий металл, что способствует образованию пузырьков оксида углерода, который содержится в металле и в отходах угольной футеровки и окисляется растворенным в металле избыточным кислородом и натриевой селитрой, В результате повышается газотворная способность интенсификатора кипения, а за счет более...

Номер патента: 1512554

Опубликовано: 07.10.1989

Авторы: Колесенков, Попов

МПК: A23N 15/00

Метки: картофеля, клубней, сортирования

...выемкой ролика 3 и вогнутым участком пластины 4. Регулирование:калибровочного отверстия осуществляется перемещением роликов 3 совместно с пластинами 4 с сохранением минимального зазора между ними еУстройство для сортирования клуб ней картофеля работает следующим образом.Клубни, поступающие на сортировоч-ную поверхность роликового полотна 2,3 1512554Изобретение относится к сельскохозяйственному машиностроению,.в частности к машинам для сортирования клубней картофеля,5Цель изобретения - снижение повреждения клубней картофеля.На фиг. 1 изображено устройство в вертикальной плоскости; на фиг,2 - то же, вид сверху, ОУстройство для сортирования клубней картофеля содержит раму 1, роликовое полотно 2, выполненное из ряда фигурных...

Номер патента: 1511813

Опубликовано: 30.09.1989

Автор: Попов

МПК: H02K 17/14

Метки: обмотка, пары, полюсов, полюсопереключаемая, трехфазная

...и повышениенадежности, а также улучшение его10 пусковых свойств,В отношении числа коммутационныхаппаратов (5 переключателей) предлагаемая обмотка уступает как про -тотипу (2 выключателя), так и анало 15 гу (4 выключателя),Однако в случае двигателей большой мощности указанный. недостатокс избытком компенсируется улучшениемэнергетических характеристик асинх 20,ронного двигателя,Таким образом, изобретение позво.-.ляет улучшить энергетические показатели и фильтрующие свойства обмоткипо сравнению с обмоткой-прототипом,25 а следовательно улучшить использование асинхронных двигателей в приводах различного назначения и повыситьих надежность.30 Формула изобретенияТрехфазная полюсопереключаемаяобмотка на 3 и 4 пары полюсов, двухслойная, с...

Номер патента: 1511767

Опубликовано: 30.09.1989

Авторы: Павлов, Попов

МПК: H01B 17/26

Метки: ввод, электрический

...ние относится к электротехнике, в частности к устройствам электрических вводов в сосуды высокого давления.Цель изобретения - упрощение монтажа ввода и повышение надежности.На чертеже изображен электрический ввод.Электрический ввод расположен в отверстии 1 стенки сосуда 2 высокого давления. В отверстии размещен уплотнительный элемент 3 из электроизоляционного материала, выполненный в виде стакана, охватывающего корпус 4 ввода, выполненный из электроизоляцнонного материала (например капролона, текстолита, ультрафарфора и др.), Корпус 4 выполнен в виде конуса с отверстиями 5,имеющими выходы 6 на боковой поверхности и выходы 7 и 8 на,торцовых поверхностях корпуса. При этом выходы 7 и 8 не связаны друг с другом отверстиями 5. В последних...

Номер патента: 1511513

Опубликовано: 30.09.1989

Авторы: Попов, Фундатор, Щепин

МПК: F17C 7/00

Метки: разрядное

...большим давлением, остатки газа из опорожненных баллонов откачивают послепереключения основного потока в сумматоре, 2 ил,13 с выходным соплом 14, к входам которой симметрично подключены сопла питания, камеры всасывания сообщеныс соответствующими выходами плеч, и смесительные камеры инжекторов объединены между собой с образованием сумматора 15 потоков, на выходе которого установлены вентиль 16 и манометр 17.Разрядное устройство работает следующим образомПоочередно настраивают рабочеедавление плеча 1 (например, на1,5 М 11 а) и плеча 2 (на 1,49 МПа). Приоткрытых вентилях 5 газ из баллоновплеча 1 через редуктор, инжектор исумматор потоков поступает потребителю, одновременно часть газа подсасыСоставитель А.Берлиндактор Л.Веселоская Техред...

Номер патента: 1511464

Опубликовано: 30.09.1989

Авторы: Войлоков, Киев, Кисточкин, Попов, Цветков, Шаханов

МПК: F04B 51/00

Метки: гидроприводов, испытания, погружных, стенд

...клапан 28. В каждом гермовводе 14 и 15установлены торцовые уплотнения 29и 30 и щелевое уплотнение 31.Стенд . для испытания погружныхгидроприводов работает следующим образом.Подготовку к работе стенда начинают с заполнения стенда рабочейсредой, При этом первоначально заполняют рабочие гидролинии 3 и 4 испытуемого гидропривода 2, полости корпусов гидронасоса 24 и гидромотора.25,а также полость 21 разделителя. 13 дополного вытеснения воздуха из его полости 22 с помощью поршня 20. Затемс помощью источника 9 заполняют вязкой жидкостью полость 21 разделителя12 сред, вытесняя воздух из полости22 посредством поршня 20, После этогопроизводят заполнение камеры 1.давления через гидролинию 7 заполнения,вытесняя воздух через гидролинию 8дренажа,...

Номер патента: 1511045

Опубликовано: 30.09.1989

Авторы: Авцинов, Аксенов, Битюков, Попов

МПК: B23P 19/12

Метки: автоматической, сборки

...пневмокамеры 22, внутренняя поверхность которой соединена с каналом 19 и снабжена тангенциальными наклонно расположенными соплами 23. В отводном канале 24, соединенном с каналом 13, разме щены подпружиненные упоры 25.Устройство работает следующим образом.Втулки 3 подаются на поверхность 8 вращающейся пневмокамеры 4 произвольно ори - ентированными, Сжатый воздух, истекающий из сопл 10, создает воздушную проклад ку лишь под теми втулками 3, которые ориентированы своей наиболее развитой стороной вниз, В этом случае втулки 3 соскальзывают к центру поверхности 8 и частично западают в гнездо 9. Поскольку диаметр гнезда 9 меньше диаметра втулок 3, 55 то они не проваливаются в гнездо 9, а под действием сжатого воздуха, истекающего из...

Номер патента: 1510877

Опубликовано: 30.09.1989

Авторы: Богданов, Булыжев, Попов

МПК: B01D 33/04

Метки: жидкостей, фильтр

...механизма 15, шарнирно соединенного со щеткой 16, установленной в направляющих 17, Фильтровальное полотно 10 углубляется роликами 18.Фильтр установлен на плаву в баке 19 индивидуальной системы очистки жидкостей за счет полых поплавковых рам 1, разнесенных по длинным сторонам фильтровального полотна 10. Удаление шлифовального шлама осуществляется в тару 20.Движение фильтровального полотна 10 и магнитного барабана 12 осуществляется от мотор-редуктора 21, Отвод очишенной жидкости из бака 19 обеспечивается насосом 22.Фильтр работает следуюшим образом.Загрязненная смазочно-охлаждающая жидкость (СОЖ) поступает на фильтровальное полотно 10 и, проходя через чего, очищается, Осевший на поверхности фильтровального полотна 10...

Номер патента: 1510836

Опубликовано: 30.09.1989

Авторы: Глик, Кузнецов, Попов, Сивуник, Ушаков

МПК: A47H 1/18

Метки: карниз

...длине проушину 6. На стыках каждя смежная пара ЯО 1510836 А 1(57) Изобретение относится к хозяйственным приспособлениям для навешивания занавесок, Цель изобретения - повышение удобства в сборке. Одна из ветвей натянутой между концами балки проволочной струны или дополнительная струна пронизывает секции балки насквозь. На стыках каждая пара смежных секций соединена между собой посредством муфты. Муфта выполнена с возможностью охватывания секций снаружи и подвижного соединения с ними. 1 ил. секций балки 1 соединена между собой посредством муфты 7, выполненной с возможностью охватывания секций и телескопического подвижного соединения с ними.При сборке карниза состыковывают секции балки 1, вставляя их в муфты 7, и закрепив на концах крайних...

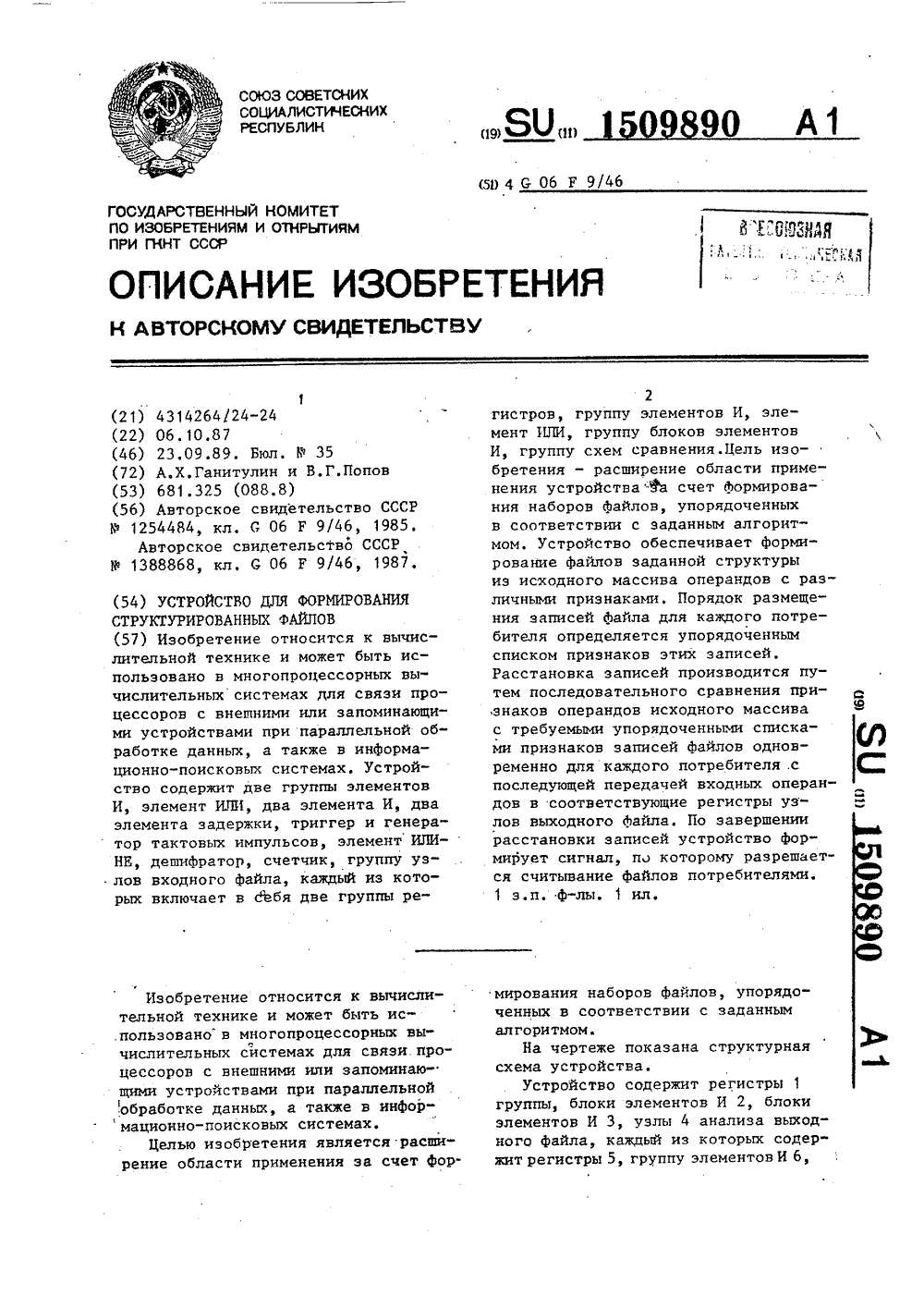

Номер патента: 1509890

Опубликовано: 23.09.1989

Авторы: Ганитулин, Попов

МПК: G06F 9/50

Метки: структурированных, файлов, формирования

...3), задержанным импульсом генератора 14 запись из регистрапринимается в узле 4 в регистр 10,через открытый блок элементов И 91единичным сигналом с выхода схемы7, спавнения, в узле 4 - в регистр104 через блок элементов И 9, открытыи единичным сигналом с выходачсхемы 74 сравнения. Одновременно через открытые сигналы аналогичным образом элементы И 6 в узле 4, и эле.менты И 6 в узле 44 устанавливаютв нулевые состояния соответственнорегистры 5 и 5,.45 50 55 5 15098регистр 5 устанавливается в нулевое состояние,Аналогичным образом по третьемуимпульсу генератора операнд (запись)из регистра 11 передается в узле54, в регистр 10, в узле 4 - в регистр 10, а в узле 4 - в регистр10,. Кроме того, в узле 4 гаситсярегистр 5 , в узле 4 - регистр 51,в...

Номер патента: 1509595

Опубликовано: 23.09.1989

Авторы: Владимиров, Гуляев, Еремин, Забродин, Каблов, Кочергин, Попов

МПК: G01D 9/02

Метки: регистрирующее

...определяющий начало отсчета регистрируемого параметра, При этом осуществляется начальная установка отсчетного триггера 8 и запуск триггера 15 коммути 5 рующего канала блока 17 буферной памяти.Отсчетный триггер 8 переводится во второе состояние информационным импульсом, поступающим с входа 9. Перепад напряжения с выхода триггера 8 поступает на формирователь 6 поддиапазона и на его выходе формируется импульс, временное положение которого 15 относительно импульса на выходе формирователя 5 импульса запуска определяет номер поддиапазона, в котором находится информационный импульс. Нулевой импульс с выхода формирова теля 5, импульс признака поцдиапазона с выхода формирователя 6 и информационный импульс с входа 9 суммируются логическим...

Номер патента: 1509279

Опубликовано: 23.09.1989

Автор: Попов

МПК: B29C 35/04, B29C 67/10

Метки: вулканизации, конвейерных, лент, местной

...дляподачи в ее полость рабочей среды,например патрубки 6 и 7Плита 5 имеет верхнюю 8 и нижнюю9 стенки, связанные между собой по 30периметру упругим элементом 10 в виде металлического сильфона, направленным вершиной к центру плиты.Металлический сильфон состоит изпластин 11 и 12 с круглыми отверстиями 13 и 14 в центре, соединенныхмежду собой по периметру отверстий,например, сваркой, По периферии пластины 11 и 12 соединены соответственно со стенками 8 и 9 плиты. Круглые 40отверстия 13 и 14 выполнены с поперечным сечением, не превышающим поплощади 0,1 Х площади упругого элемента,Пластины 11 и 12 соединены (сварены) со стенками плиты через металлические прокладки 15Устройство работает следующим образом,Подготовленная к вулканизации кон...
