Попов

Номер патента: 1128865

Опубликовано: 15.12.1984

Авторы: Попов, Сметнев, Чуркин

МПК: A01D 90/12

Метки: перемещения, полю, транспортера, уборочного

...14, ведомого 15 и ведущего 16 барабанов.Хребтовая труба 13 к опорным рамкам 12 крепится с помощью пружин 17, 1 О поэтому каркас транспортера обладает необходимой гибкостью.Для устойчивости транспортера 2 на . подъемной тележке 4 последняя по бортам имеет боковые ограждения в виде ,перил 18 с роликами 9. По этим роликам прокатываются планки 19, закрепленные на опорных рамках 12.Для удобства доставки уборочного транспортера 2 кместу.работыили при 2 О переездах .с поля на поле хребтовые трубы 13 каждой секции транспортера складываются в шарнирных соединениях. Шарниры 20 расположены на хребтовой трубе 13 по ее центру и у края опор ных рамок 12 с колесами 21. Внутри хребтовой трубы 13, открытой снизу, или рядом с ней, ниже оси шарниров...

Номер патента: 1128851

Опубликовано: 15.12.1984

Авторы: Бондарчук, Грищенко, Марченко, Попов, Рипка, Рыжков, Сиротюк, Харенко, Эльгурт

МПК: A01B 49/06

Метки: комбинированное, орудие, пастбищ, сенокосов

...фиг. 1 изображено предлагаемоекомбинированное орудие, вид сбоку; ф 5на фиг. 2 - то же, вид в плане нарабочие органы.Комбинированное орудие содержитраму 1 с опорно-приводными колесами2, бороздообразователь, выполненный 50в виде пары плоских дисков 3 с ротационным измельчителем 4, рыхлитель5, прикатывающие катки 6 и 7, сеялки 8. Диски 3 имеют внутреннюю заточ-.ку и установлены друг к другу под 55углом с наименьшей точкой схождения,.ниже уровня их горизонтальных осей,Между дисками 3, сзади и выше их1 центра, имеется ротационный измельчитель 4. Бороздообразователь установлен на раме 1 шарнирно посредством подпружиненного поводка 9 и снабжен активным приводом, включающимредуктор 10 и контрпривод 11, Ротационный измельчитель 4 со...

Номер патента: 1127781

Опубликовано: 07.12.1984

Авторы: Одоевцев, Попов

МПК: B29H 5/28

Метки: вулканизации, длинномерных, непрерывной, резиновых

...полыми и снабжены фрикционными прижимами для воздействия на диски.При этом фрикционные прижимы выполнены в. виде подпружиненных относительновалов двуплечих рычагов, шарнирно смонтированных на валах и имеющих на однихплечах фрикционные накладки, и установ.ленных в полостях валов регулирующих тяг,связанных с другими плечами рычагов,Благодаря такому конструктивному выполнению в предлагаемом устройстве обеспечивается равномерный отбор заготовок изпрофилирующегоустройства без образования петель, при этом исключается проскальзывание заготовок по поверхности дискови обеспечивается возможность регулирования величины крутящего момента дисковв таких пределах, при которых исключа 10 опорных втулок 7 свободно установлены на полом приводном валу...

Номер патента: 1127651

Опубликовано: 07.12.1984

Авторы: Жаниспаев, Куфтин, Морозов, Педас, Попов, Пришвицын, Раушенбах, Фомин

МПК: B21B 13/18

Метки: клеть, прокатки, рабочая, роликами, стана, труб, холодной

...перемещения, размещенные в нем калиброванные планки и сепаратор с установленными во вкладышах роликами, опирающимися цапфами на калиброванные планки, снабжена подпружиненной втулкой, установленной в корпусе соосно сепаратору и в контакте с его торцом при расположении роликов в заходной части калиброванных планок, и амортизатором, размещенным в станине соосно сепаратору в контакте с другим его торцом в том же положении роликов.Такая конструкция клети позволяет улучшить настройку катающих радиусов и тем самым способствует повышению качества труб и снижению отходов.На фиг. 1 показана предлагаемая клеть при расположении роликов в заходной части калиброванных планок, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на...

Номер патента: 1127538

Опубликовано: 07.12.1984

Авторы: Попов, Романовский, Святоха

МПК: A01D 25/04

Метки: корнеплодов, орган, подкапывания, рабочий

...плоскости, а верхним концом соединенным с рамой 12.Однако известный рабочий орган не имеет устройства для изменения угла наклона лемеха, который выбирается в зависимости от почвенно-климатических условий уборки корнеплодов.Кроме того, этим рабочим органом пласт почвы недостаточно рыхлится, что также приводит к потерям корнеплодов.Цель изобретения - расширение возмож ности его применения в различных почвенных условиях при уборке корнеплодов и улучшение крошения почвы. Поставленная цель достигается тем, чтов рабочем органе для подкапывания корне- Зплодов, содержа щем смонтированную нараме стойку с лемехом,. соединенную в средней части с шарниром, эксцентрично установленным на приводном валу перпендикулярно...

Номер патента: 567235

Опубликовано: 07.12.1984

Авторы: Левитан, Маскилейсон, Попов, Ротов

МПК: B21D 3/04

Метки: косовалковой, обойма, правки, труб

...калибр из трех удлиненных 25 валков 2 - 4 с одинаковым рабочим профилем.Вогнутый профиль этих валков выполнен из условия контакта валка с прямой трубой при расчетном угле Зо между их осями, выбираемом в пределах 12-16 . При этом валки установлены в обойме под разными углами,отличающимися от расчетного: верхний под фактическим углом 10-14о (меньшим расчетного), а два боковые под углом 14-18 О (большим расчетного) .Настройка обоймы осуществляется следующим образом.Рихтуемую трубу 1 задают в устройство, а затем валки равномерно сводят к ее центру. Необходимый для правки прогиб трубы достигается установкой боковых валков 3 и 4 на угол Ыфс, а верхний валок 2 на угол сф(ср . Вращаясь, валки сообщают трубе винтовое движение и она...

Номер патента: 1128386

Опубликовано: 07.12.1984

Авторы: Бессмертнов, Кузнецов, Попов

МПК: H03K 17/687

Метки: выходного, знака, коммутатор, переменой

...является ловы-шение точности инверсного коэффициента передачи.. Поставленная цель достигается тем, что в коммутатор с переменойзнака выходного напряжения, содержащий два последовательно соединенных резистора между входом и выходом, операционный усилитель, инвер" тирующий вход которого подключен к . точке соединения этих резисторов, а выход - к выходной шине, третий ре 25 усилителя 1, второй резистор 4 цеЗО 40 55 5 10 15 20 знстор, подключенный между входом коммутатора и неинвертирующим входом операциоыного усилителя, и полевой транзистор, сток которого соединен с неинвертирующим входом операционного усилителя, а.затвор - с шиной управления, введены два дополнительных резистора, один из которых включен между выходом и истоком полевого...

Номер патента: 1128345

Опубликовано: 07.12.1984

Автор: Попов

МПК: H02K 47/24

Метки: обмотка, однофазная, совмещенная

...для полюсности р и р 121.Недостатками известной обмоткиявляются сложность конструкции и тех 40нологии изготовления.Цель изобретения - упрощение конструкции и технологии изготовленияпутем выполнения катушек разновитковыми и выполнения выводов с одной45стороны обмотки.Указанная цель достигается тем,что каждая группа, содержит ЗК концентрических катушек с шагами по па-,зам у;=б 1 с 3. + 1 и соединена в двеподгруппы, в первую из которых вклю-50чены К соседних катушек, начиная снафужной, а во вторую - остальныекатушки группы, причем в ветви чередуются подгруппы первые и вторые иначала ветвей образованы подгруппа 55ми начальной группы, где 1 с=1,2,31 1,2,3.3 с - номер катушки вгруппе,1На фиг. 1 представлена развернутая схема предлагаемой...

Номер патента: 1128338

Опубликовано: 07.12.1984

Автор: Попов

МПК: H02K 3/28

Метки: обмотка, электромашинная

...ния еЦель изобретения - расширение области применения путем получения р /р . = 6/2, а также уйучшение параЯ 945 метров для полюсности р и р 1 .Поставленная цель достигается тем, что в электромашинной обмотке с числами пар полюсов р /р 2, выполненной из восемнадцати распределенных катушечных групп, соединенных в две: 50 параллельные трехфазные звезды, на-чала которых образуют трехфазные зажимы для полюсности,р , а их нулевые точки - два дополнительных зажима для полюсности р , в первой фазе 55 соединены последовательно-согласно группы с номерами 1, 4, 13 в первой звезде и группы 10, 16, 7 ва второй338 3 звезде, во второй фазе - группы 15, 3, 12 в первой звезде и группы 6, 9, 18 во второй звезде, в третьей фазе - группы 11, 14, 5 в...

Номер патента: 1128337

Опубликовано: 07.12.1984

Авторы: Гладилов, Набирков, Петров, Попов, Теплов

МПК: H02K 3/28

Метки: варианты, ее, обмотка, совмещенная, статорная

...звезды, начала которых образуют трехфазные зажимы для полюсности р, а концы ветвей в каждой звезде подключены к выпрямительному блоку и для выпрямленного тока полюсность55 обмотки равна р 2 = 1 2.Недостатками известной обмотки является плохая форма кривой МС и повышенное сопротивление для цепи с полюсностью р .Цель изобретения - улучшение параметров обмотки для полюсности р 1и р путем уменьшения сопротивления и потерь в меди, улучшения формы кривои МДС для полюсности р и др.Указанная цель достигается тем, что по первому варианту в совмещенной статорной обмотке с числами пар полюсов р/р6/1, выполненной из восемнадцати распределенных катушечных групп, соединенных в две параллельные трехфазные звезды с трехфазными выводами от их начал для...

Номер патента: 1128336

Опубликовано: 07.12.1984

Автор: Попов

МПК: H02K 3/28

Метки: обмотка, синхронной, совмещенная, электрической

...соседних катушек, начинаяс наружной, а другая - остальныекатушки группы, в каждой ветви соединены последовательно одни подгруп 30пы первых р групп фазы с другимицодгруппами остальных р группфазы, а начала и концы ветвей образу.ют зажимы начал и концов фаз, соединенных в звезду или в треугольник,причем дополнительные выводы выполнены от средних точек ветвей каждойфазы, где р - полюсность обмотки дляпервой гармоники поля, 1 = 1,2,.1 - номер катушки в группе, с40 = 1/2 при 1 - четное число и с1+ 12при 1 - нечетное число.На фиг. 1 изображена схема предлагаемой обмотки с р = 1 и= 3;45 на фиг, 2 и 3 - звезды и диаграммы, ЭДС обмотки для полюсности р 1 иЗр = 3; на фиг. 4 - схема и интегральные кривые НС предлагаемой обмоткиср=2 и 1=3.,50...

Номер патента: 1128335

Опубликовано: 07.12.1984

Автор: Попов

МПК: H02K 3/28

Метки: машин, обмотка, переменного, совмещенная, статора, трехфазная, электрических

...катушекР + Ррпропорциональны углу сдвига их относительно оси ветви 111.Недостатками этих обмоток являются сложность конструкции и технологии изготовления, большие потериот уравнительных токов в ветвях иограниченная область применения,Известны совмещенные обмотки сотношением р /р = 6, выполненныегиз 12 равномерно распределенных катушечньм групп, соединенных в двепараллельные ветви с нулевыми выводами, являющимися зажимами для полюсности р 2.Недостатком обмоток является ограниченная область применения.Наибапее близкой к предлагаемойпо технической сущности является35синхронная машина с возбуждениемот третьей гармоники магнитного поляна статоре которой уложена трехфазная совмещенная обмотка, выполняющаяфункции основной и...

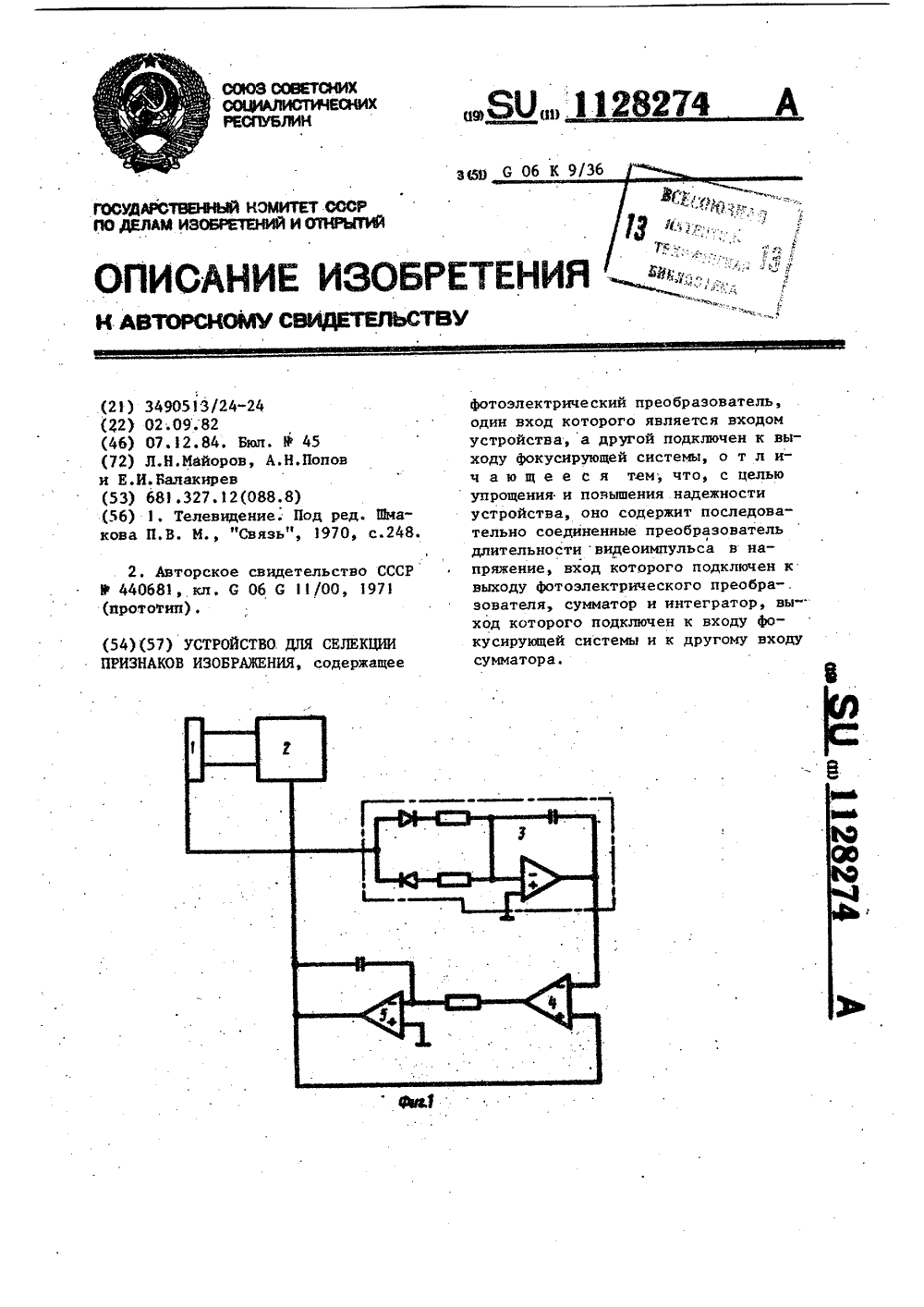

Номер патента: 1128274

Опубликовано: 07.12.1984

Авторы: Балакирев, Майоров, Попов

МПК: G06K 9/36

Метки: изображения, признаков, селекции

...устройства и повышение надежности егов работе.Поставленнаа цель достигается тем, что в устройство, содержащее фотоэлектрический преобразователь, один вход которого является входом40 устройства, а другой подключен к выходу фокусирующей системы, введены последовательно соединенные преобразователь длительности видеоимпульса в напряжение, вход которого подклю чен к выходу фотоэлектрического преобразователя, сумматор и интегратор, выход которого подключен к входу фокуси рующей системы и к другому входу сумматора. 50На фиг.1 приведена блок-схема предлагаемого устройства; на фиг,2- графики, поясняющие работу устройства.Устройство содержит фотоэлектри ческий преобразователь 1, соединенный с фокусирующей системой 2, последовательно соединенные...

Номер патента: 1128229

Опубликовано: 07.12.1984

Авторы: Ворогушин, Науменко, Попов, Рогальский

МПК: G05D 16/20

Метки: давления, напорном, трубопроводе

...а также регулятор гидравлической характеристики линии подачи жидкости, первым входом связанный с линией подачи жидкости, а выходомс линией сброса жидкости, дополнительно содержит. последовательно соединенные датчик расхода, установленный на линии подачи жидкости после насосного агрегата, преобразователь частота-код и блок. сравнения, сигнализаторы наличий потока в раздаточных стояках, последовательно соединенные сумматор и преобразователь напряжение - код, а также преобразователь код - напряжение, подключенный входом к выходу блокаЖидкость из резервуара 1 по ли. нии 2 подачи жидкости поступает на "вход насоса насосного агрегата 3, который подает ее к раздаточным стоякам 5. Количество перекачиваемой жидкости учитывается турбинным...

Номер патента: 1127052

Опубликовано: 30.11.1984

Автор: Попов

МПК: H02K 47/24

Метки: обмотка, однофазная, совмещенная

...1956,(54)(57) ОДНОФАЗЙАЯ СОВИЕЩЕННАЯ ОБИОТКА электрических машин переменного тока с числами пар полюсовр /рЗ, двуслойная, содержащаяравномерно распределенные катушечные группы, соединенные в две параллельные ветви, средние точки которых образуют зажимы для полюсности р , о т л и ч а ю щ а я с я тем,что, с целью упрощения конструкциии изготовления, обмотка содержитбр катушечных групп из 2 к концентрических катушек, соединенных вдве подгруппы, в .первую подгруппувключены катушки с шагами по павамУ;-4 к+2-1,. а во вторую - с У; =4 к+1 подгруппы в каждой ветви соединены последовательно в порядкевозрастания номеров групп и подгруп-пы первые чередуются с вторыки, при",чем начапа ветвей образуются подгруппами начальной группы, а подгпы...

Номер патента: 1127051

Опубликовано: 30.11.1984

Автор: Попов

МПК: H02K 47/24

Метки: обмотка, совмещенная, статора, трехфазная

...которого образуетв обмотке .2 р -полюсное поле.1:25 Нижний ряд стрелок на фиг.1 показы",вает направления выпрямленного тока,откуда видно, что 2 р 6. Верхнийряд стрелок на фиг. 1 показывает на- .правления трехфазного тока в обмотЗ 0 . ке для момента времени, когда токв фазе С 1 имеет амплитудное значение,Изобретение относится к обмоткам совмещенных электрических машин, например одномашинных преобразователей частоты и числа фаз.Известно трехфазио-однофазная совмещенная обмотка электрических машин переменного тока по отношению чисел полюсов 2 Р.1/2 Р/9 Г 1Недостатком этой обмотки является ограниченная область применения.Наиболее близкой к предлагаемой но технической сущности является трехфазная совмещенная обмотка статора с...

Номер патента: 1127045

Опубликовано: 30.11.1984

Авторы: Гукасян, Манукян, Попов

МПК: H02K 3/28

Метки: машин, обмотка, совмещенная, трехфазно-однофазная, электрических

...чередуютея с интерваломв четыре группы, группы имеют потри катушки и выполнены с шагами повазам у, для групп 2,6,10 и с у для. остальных групп, однослойная наружная катушка групп 4,В, 12 содержит две отдельные катушки с числами витков по ю, подгрунна перваясодержит наружную катушку для группс вагами у, подгруппа вторая -внутреннюю катушку для всех групп,средние катушки групп 1,4,7 фазы иоставшаяся наружная катушка группы4 соединены последовательно в наружной и средней катушками группы10 в дополнительную ветвь, началокоторой подключено к зажиму фазы,а конец - к концу второй подгруппы группы 10 к началу первой подгруппы группы 1,а подгруппы групп Фазы соединеныв две параллельные ветви и их концы подключены к дополнительньпк зажимам, где...

Номер патента: 1127044

Опубликовано: 30.11.1984

Авторы: Гукасян, Манукян, Попов

МПК: H02K 3/28

Метки: обмотка, одно-двухслойная, совмещенная, электромашинная

...цель достигается тем, что в электромашинной совмещенной одно- двухслойной обмотке для синхронных машин с возбуждением от третьей гармоники поля, выполненной в 39 пазах из 12 распределенных катушечных групп, соединенных в цепи с параллельными ветвями, начала которых образуют трехфаэные зажимы для полюсности р=2, а концы подключены к двум дополнительным выводам для полюсности Зр , шаги концентрических катушек по пазам равны у;"10-2 х,Х=(-1), для одних и як=9-2(%-1) для других групп, катушки групп соединены в подгруппы и в вечвях фазы соединены последовательно подгруппы групп1,4,7, 1 О с встречным включением групп 4, 10, а номера групп других фаз чередуются с интервалом в четыре группы, группы содержат по три катушки с...

Номер патента: 1126977

Опубликовано: 30.11.1984

Авторы: Алехина, Горовой, Попов, Рубанов

МПК: G06G 7/48

Метки: аналоговое, воспроизведения, транзистора, характеристик

...11 )С)И. .55 СХСМУ 4 СРаВНЕНИЯ, ИНВЕРоо и с)5; ГЯГ)1 5 Оаздслитслыый диод 7,ЭСЗ г ТОГЭЬГ ",ггт, ОГГ)а)ГИЧИТСЛЪНЫС ЭЕЗИСТОРЫ.: рсдс:.Пс", ч 1)с)нчинсэй напряжения анода,1 срсТс Га)3.151)СГсс)О СОбОй СугМу ВЫХОПНОГО На.посс;.ге:гсся .пнух.3 ХОЛОВОГО ИНВСрТОг)а, ВЫг:,Ц. 0 5555 ВСе.и.И .), КОМПЯРатООа И ЗаПИРа:1:ГС.О ): 5)1)ХСГЭНЦЕ - Ь ЗтИОСПСЛЫО ПаПРЯжсия );ас),;Га,Ро.".О ОХСг)Т ВОС,РОИЗВОДГГГ ЧЕТЬРЕЗт Гч гг)Х ХдрагтргсснгС," ОбргжсГо семейство статических;);1 г)Г)ГСГ 1 Г, )15)спсг,ГссГсЦ"."Х Зс 1 ВИСИМОСТЬ ИН.О)15 С)гсс,гг)1, Эса т 5 т, дИЗСЛЬ-ГЕНЕратОра С , г 015.) Нг,:. Газст р)бцпным 1 Г;дуГ)оег от дав-р,г; Ьа "., ц 50510)".,ССНц 51 райКИ ТОПЛИ.гз)О,гас 1) .,:;: 55)5 .б - ссмсйствс ВОльт. ,.:;.;. Пьсх ,".":; .Тс тцст,.к биполягэного...

Номер патента: 1126970

Опубликовано: 30.11.1984

Авторы: Лебедев, Попов, Савельев, Сипягин

МПК: G06F 17/17

Метки: цифровой, экстраполятор

...к соответствующим информационным входам первой группы второго сумма- гора, информационнык выход которого подключен к информационному входу преобразователя код-частота, информационный выход которого подключен к счетному входу реверсивного счетчика, информационный вход которого поразрядно соединен с информационными входами второй группы первого сумматора, информационным входом первого регистра и является информационным входом экстраполятора, первый и второй знаковый выходы второго сумматора подключены соответственно к суммирующему и вычитающемс входам реверсивного счетчика, информационный выход которого является информационным выходом экстрапаля гора, содержит третью группу элементов И, информационный выход первого сумматора подключен...

Номер патента: 1126958

Опубликовано: 30.11.1984

Авторы: Ганитулин, Красильников, Попов

МПК: G06F 9/50

Метки: запросов, обслуживания

...И, блок дешиораторов и группа элемен"ов .;апрета, причем группа информационныхвходов устройства соединена с группой входов регистра числа свободныхканалов, группа инверсных вг;вдов которого соединена с первой группойвходов схемы сравнения вьх:д которой соединен с входами общего сброса буферного регистра и регистрачисла свободных каналов, прямыевыходы которого с Оеди не ны Г вх оямипервого элемента ИЛИ-НЕ, выхог которого соединен с инверсными вхо; ямиэлементов запрета группы, выходь 1 которых являются выходами устройстваи соединены с входами сброс соответ58 сбросит в нулевое состояние регистры11 и 4. При этом на выходе элементаИЛИ-НЕ 17 появится единичный сигнал,который запретит вьцачу сигналов через элементы 10. Нулевые сигналы свыходов...

Номер патента: 1126885

Опубликовано: 30.11.1984

Авторы: Квон, Морев, Попов

МПК: G01R 19/00

Метки: неэлектрических, параметров, электрических

...между первым и третьии, первым и вторым результатами измерений, определечии отношения указанных Фразностей и умножении найденного отношения на образцовую меру Ь х, - полученное произведение принимают за новую образцовую мерухи, проводят четвертое измерение исследуемого параметра х вместе с новой образцовой мерой Ахи, а истинное значение х исследуемого параметра определяют из соотношенияЕИ(х)-И(1 сх)3 1 к к ия(х)-И(х+х)3 Ос)где И(х+йх )- результат измерениях+Ьх,И(х) - результат измерения х; И(Ех) - результат измерения 1 х.Известно, что через две точки можно абсолютно точно провести график полинома первой степени (3). Предположим, что две точки (М 1,х),(Мд,х+ +Ах), соответствующие двум первым тактовым преобразованиям, принадлежат...

Номер патента: 1126829

Опубликовано: 30.11.1984

Авторы: Аврутин, Мамедов, Попов

МПК: G01M 15/00

Метки: зерноуборочного, испытаний, комбайна, составных, частей

...посредством взаимозаменяемых погрузочно-разгрузочных агрегатов, а вь 1 грузку из комбайна заменителя зерна 55и взаимную замену агрегатов осуществляют во время остановки комбайна,Кроме того, передвижение комбайна осуществляют на грунтовом полигоне,На чертеже изображена схема исследовательского комплекса для осуществления предлагаемого способа.Исследовательский комплекс помимоисследуемого объекта - зерноуборочного комбайна 1 содержит два самоходных погрузочно-разгрузочных агрегата 2 и 3 располагаемых в процессеисследования комбайна один впередиа другой - позади комбайна,Каждый иэ агрегатов 2 и "; содержит мкость 4 для размещения в иейзаменителя соломы и емкость 5 длязаменителя зерна, а также два транспортера 6 и 7. Заменители ма утбыть...

Номер патента: 1126719

Опубликовано: 30.11.1984

Автор: Попов

МПК: F04D 1/12

Метки: насос, черпаковый

...неподвижную ось, и закрепленный на ней черпак 2.Этот насос также не может служить для 15 подогрева перекачиваемой воды.Целью изобретения является расширение функциональных возможностей черпакового насоса.Поставленная цель достигается тем, что черпаковый насос, содержащий вращающий; ся корпус, соединенный с приводом, неподвижную ось и закрепленный на ней черпак, дополнительно содержит расположенные в корпусе отбойную плиту и направляющую ;юпатку, закрепленные на оси. 25Кроме того, привод выполнен в виде вет:1 колсса, установленного коаксиально оси.1 фиг.поедставлена схема черпаковвг:;,зсоса, установленного на ветродвигателе.,з фиг. 2 - насос, вид сбоку.Чг рпаковый насос содержит врашающийся корпус 1, соединенный с приводом,...

Номер патента: 1126598

Опубликовано: 30.11.1984

Авторы: Войцеховская, Гордон, Гринбаум, Попов

МПК: C12N 7/00

Метки: вакцины, вируса, вленинград48980, гриппа, гриппозной, инактивированной, используемый, приготовления, штамм

...нейтрализующей активностиспецифических антител.Изучена сравнительная характеристика спектра нейтралиэующей активности специфических антител, полученных после иммунизации белых крысэталонными штаммами и различными вирусами 1975-1981 гг, выделения. Показано, что штамм В(Ленинград)489/80характеризуется высоким показателемнейтралиэующей активности специфических антител - коэффициент нейтрализации составляет 0,57 и превосходит по этому показателю эталонныйштамм В(Сингапур) 222/79 (коэффициент0,29).Репродукционная активность. Вирусный изолят на уровне 2-3 пассажахарактеризовался умеренной репродукционной активностью. Повышение гемагглютинирующей и инфекционной активности достигнуто в результате.последовательного пассирования в...

Номер патента: 1126452

Опубликовано: 30.11.1984

Авторы: Добряков, Попов, Соломатин, Тябин, Федюкин, Швецов

МПК: B29F 3/04

Метки: головка, полимерных, формования, экструзионная

...действующих на нее; на фиг. 3 - разрез А-А на фиг. 1. Экструзионная головка содержит корпус 1 с рубашкой 2 для циркуляции теплоносителя, конический связанный с приводом вращения наконечник 3 для разогрева полимерного, материала за счет сил вязкого трения, профилирующую матрицу 4 для формования изделия и гайку 5, удерживающую профилирующую матрицу 4, гильзу 6 с внутренней конической поверхностью 7, образующей кольцевой рабочий зазор с конической поверхностью 7, образующей кольцевой рабочий зазор с конической поверхностью 8 наконечника 3 с шпоночными соединениями 9 гильзы 6 с корпусом 1 для предотвращения проворачивания ее, с концевым уплотнительным элементом 10, выполненным из упругого металла с покрытием по внешней поверхности...

Номер патента: 1126431

Опубликовано: 30.11.1984

Авторы: Гявгянен, Новак, Попов

МПК: B25J 15/00

Метки: захват, манипулятора

...выполненв виде пневматических присосок, шарнирноустановленных на скалках, соединенных свозможностью осевого перемещения с шарнирно-рычажными механизмами и с возможностью взаимодействия со штангойс винтами.Кроме того, захват снабжен расположенным в корпусе приспособлением для переналадки, выполненным в виде закрепленного на оси зажима, установочная поверхностькоторого выполнена по форме рабочихповерхностей зажимных губок.На фиг. 1 изображен захват, разрез;на фиг. 2 - захват, переналаженный напневматический.Захват манипулятора содержит корпус1, на котором закреплен шарнйрно-рычажный механизм 2 с зажимными губками 3.Шарнирно-рычажный механизм 2 смонтирован с возможностью осевого перемещения и фиксации посредством винтов 4на скалках...

Номер патента: 1126373

Опубликовано: 30.11.1984

Авторы: Быков, Попов

МПК: B22F 3/14, B22F 3/24, H01F 1/34 ...

Метки: высокопроницаемых, марганцево-цинковых, ферритов

...1отжиг, отжиг ферритовых заготовокпроизводят двухступенчато: с первойизотермической выдержкой в интервале1350-1395 С в течение 2-4 ч и второй 45изотермической выдержкой в интервале.1405-1425 С в течение 1-2 ч.Предлагаемый способ осуществляютследующим образом.Ферритовые заготовки, изготовлен-ные из ферритиэированного порошказаданного состава нагревают до 1330 Си подвергают горячему прессованию под 1давлением 500 кг/см 2 в течение 1 ч, Горячепрессованные заготовки подвергают последующему двухступенчатому отжигу.Примеры осуществления способа при получении высокопроницаемых марганцово"цинковых ферритов из феррнтизированного порошка, состава Мп Еп 4 Ре 04 приведены в таблице. Темпера 1 э 4туФа начала вторичной рекристаллизао ции материала...

Номер патента: 1126341

Опубликовано: 30.11.1984

Авторы: Анищенко, Варава, Васюра, Гончаров, Гордиенко, Коробов, Николаев, Никулин, Осадчий, Попов, Спиктаренко, Хорошилов

МПК: B21B 3/00

Метки: выплавки, доменного, ферромарганца

...удлиненные и обычные фурмыдо 0,4- 0,7 от закрытия чугуннойлетки до открытия верхнего шлакаи увеличивают указанное отношениедо 0,9-1,2 от открытия верхнегошлака до закрытия чугунной летки,Как показывают исследования, температура ферромарганца в течениевыпуска увеличивается на 30-50 С,ьа содержание закиси марганца снижается на 3-43, что связано с колебаниямитемпературного уровня в горне доменной печи из-за периодичности процесса наполнение - выпуск продуктовплавки,После выпуска в освободившийсяобъем горна приходят неподготовленныематериалы, на нагрев и восстановлениекоторых требуется дополнительноеколичество тепла. Кроме того, значительное количество тепла выноситсяпродуктами плавки. Снижение температуры в горне в этот период приводитк...

Номер патента: 1126325

Опубликовано: 30.11.1984

Авторы: Васильев, Мещеряков, Попов, Скулков

МПК: B03C 1/02

Метки: магнитный, сепаратор

...предлагаепо технической сущности и достигаемо- мый сепаратор, поперечный разрез; му результату является магнитный се- на фиг. 2 - то же, продольный разрез. паратор, включающий питатель, рабочий Сепаратор включает питатель 1Ф орган, выполненный в виде установлен- диски 2, секторную магнитную систеных на валу с зазором дисков из не- му 3, неподвижно укрепленную на вамагнитного материала с размещенными лу 5, нижний срез 4 которой выполнен в них секторными магнитами, причем вогнутым. На торцовой поверхности диски устайовлены с возможностью вра" каждого диска укреплена радиальная25щения, и приемники пищевого продукта . планка б. Крайние диски 2 снабжены и ферромагнитных, примесей 21. . выступами 7 механизма синхронизацииОднако известное...
