Номер патента: 1344953

Опубликовано: 15.10.1987

Автор: Попов

МПК: F04D 29/04

Метки: насос, центробежный

...изобретения - повьппение КПД5путем уменьшения утечек.На чертеже изображен предлагаемыйцентробежный насос, продольный разрез, 10Центробежный насос содержит корпус 1 с входным патрубком 2, рабочееколесо 3 с ведущим диском 4, обтекатель 5, закрепленный во входном патрубке 2, и щиток б, соединенный с 15обтекателем 5, расположенный внутрирабочего колеса 3 и образующий с ведущим диском 4 камеру 7, сообщеннуюс зоной 8 высокого давления насоса,и по периферии - торцовую щель 9,Насос снабжен гидролинией 10 спредохранительным клапаном 11, камера 7 сообщена с зоной 8 высокого давления посредством последней. Для регулировки величины торцовой щели 9 25служит прокладка 12.Центробежный насос работает следующим образом.На расчетном режиме...

Номер патента: 1344950

Опубликовано: 15.10.1987

Авторы: Никулин, Попов, Фролов

МПК: F04D 19/04

Метки: вакуумный, молекулярный, насос

...обеспечением минимальных зазоровупрощает процесс сборки, 20Формула изобретения Молекулярный вакуумный насос содержит корпус 1, установленный в нем по оси ротор 2 с кольцевыми пазами 3 на боковой поверхности, разделяющими ротор 2 на ряд ступеней, и размещенные в каждой ступени перегородки 4, закрепленные на корпусе 1. Насос дополнительно содержит стопорные диски 5, закрепленные на корпусе 1 и разме. щенные в кольцевых пазах 3, а перегородки 4 снабжены пластинами 6, контактирующими с боковыми стенками пазов 3 и внешней поверхностью ротора 2 и выполненными из материала с пределом прочности меньшим, чем у материала ротора. В статорных дисках 6 между соседними перегородками выполнены отверстия 7, сообщающие отдельные ступени между...

Номер патента: 1344935

Опубликовано: 15.10.1987

Авторы: Одинцова, Попов

МПК: F03D 1/00

Метки: ветроэнергетическая

...12 переводит сопло к отбойной плите 9, Вода при взаимодействии с плитой дополнительно нагреваУстановка работает следующим образом,Ветроколесо 1 приводит во вращение вал 2, который через кривошип натягивает трос канатной передачи 5 и поднимает поршень насоса 6 Из приемного бака вода поступает через клапан в рабочую камеру насоса 6. Затем поршень насоса 6 под действием пружины или собственного веса опускается, и вода поступает в напорный трубопровод 7. Затем напорная вода через сопло 8 подается или на турбину 13 или на отбойную плиту 9. При необходимости обеспечения потребителя электроэнергией вращение турбины 13 передается электрической машине 11 и компрессору 14, который обеспечивает привод теплового насоса. При избытке энергии...

Номер патента: 1344831

Опубликовано: 15.10.1987

Авторы: Думченко, Кравец, Попов

МПК: D03D 51/00, G07C 3/10

Метки: перезаправке, рулона, сигнала, станке, ткацком, формирования

...5 сигнализации и блокировки. По этому сигналу происходит автоматический останов ткацкого станка и включается сигнализация о необходимости перезаправки рулона ткани. Кнопкой гашения (не показана) выключают сигнализацию и блокировку станка, что принодит к формированию сигнала, поступающего по линии связи на вход- выход блока 5 сигнализации и блокировки, управляющий сигнал с первого выхода которого воздействует на вход сброса первого элемента 4 памяти и вход второго элемента 6 памяти, включая его. После срабатывания второго элемента 6 памяти и реле 7 времени, выходы которых подключены соответственно к третьему и второму входам элемента И 8, последний будет подготовлен для формирования сигнала сброса счетчика 2 импульсов.После настройки...

Номер патента: 1344708

Опубликовано: 15.10.1987

Автор: Попов

МПК: B01F 13/02, B65D 88/72, B65G 53/50 ...

Метки: питатель, сыпучих

...устройствам для подачи и смешивания сыпучих материалов, и может быть использовано в пищевой и химической промышленности,Цель изобретения - улучшение эксплуатационных характеристик путем обеспечения возможности получения и выдачи усредненного состава материала.На чертеже показан питатель для сыпучих материалов, общий вид.Питатель для сыпучих материалов содержит вертикальный корпус 1 с радиальными перегородками 2, делящими корпус на секции, и днищем 3, снабженным выпускными патрубками 4 с индивидуальными шиберами 5, сообщенными с пневмоцилиндрами 6, Внутри корпуса 1 по его оси установлена перфорированная труба 7, заглушенная с одной стороны. Выпускные патрубки 4 корпуса 1 соединены с транспортным воздуховодом 8, выполненным в виде...

Номер патента: 1344607

Опубликовано: 15.10.1987

Авторы: Коровина, Попов

МПК: B28B 3/24

Метки: вакуум-пресс, заготовок, экструдирования, электродных

...герметизации сопряжения штока 3 с корпусом 1 служит вакуумный колпак 5, который может перемещаться вдоль продольной оси штока 3. Вакуум-пресс снабжен устройством для очистки полости вакуумного колпака 5, выполненным в виде отражателя 6, фланца 7 и соединяющих их горизонтальных ребер 8. Отражатель 6 размещен в полости вакуумного колпака 5, соответствует его внутренней поверхности и может быть выполнен из четырех коробок 9, соответствующих по форме ребрам жесткости вакуумного колпака 5, и четырех секторов 10, Отражатель 6 горизон. тальными ребрами 8 жестко соединен с фланцем 7, который прикреплен к торцовой части корпуса 1. Для устранения возможности накопления массы на горизонтальных ребрах 8 они в поперечном сечении вытянуты по...

Номер патента: 1344597

Опубликовано: 15.10.1987

Авторы: Аксенов, Попов, Царев

МПК: B25J 11/00, B25J 5/02

Метки: манипулятор

...на направляющей 2. На каретке 1 закреплена механическая рука 3 с захватным уст ройством 4. Рука выполнена в виде трубы 5, на которой закреплена зубчатая рейка 6. В зацеплении с рейкой 6 находится зубчатое колесо 7, кицематически связанное через редуктор 8 20 с двигателем 9. В трубе 5 размещены упругий элемент 10 и перегородка 11, в отверстии которой размещен стержень 12, на одном конце которого закреплена вилка 13, а на другом - 25 упор 14. На оси 15 в вилке 13 смонтирован подвижный блок 16 голиспаста,а ца оси 17 - неподвижный относительно трубы 5 блок 18. Канат 19 закрепЛен одним концом на каретке 1, размещен в блоках 16, 18 и 20 и другим концом закреплен на оси 17.Устройство работает следующим об-разом.Манипулятор перемешается ца...

Номер патента: 1344478

Опубликовано: 15.10.1987

Авторы: Малинкин, Никольский, Попов

МПК: B21H 1/18

Метки: плоскопрокатное

...3 гц Гы111(1( р(111 а 11 сК 11 С(1111(311 , ) ;) ; Н (, 1,л ,(, Р ( Н Р 1 1( Л РО О Ч с13 () ,( 1С (; 31 0 В ,(1(31 О ,Г И 1О Рс.1 л 3 101 л п).ижно нжд )10(кон р(кс 1н)О (; (о рО с( ЬЛ О Н ; 3 1 Ы) 1 );( ,;1 1 р л) 3Р.( 3 сен О ;30(1с ( Г р О и Г 1 13л (р, 1(п) Р,кн 1 и Бс,О(ныи иож 4 н; И( ( 111 ) 1.к,1 1 )1 1 д и с 1 )1 1 с11 л ( ), с 1 1 и ж 1с и 2и, р;мои 1 льнои н иы 1 елсвд направоНг),ИЖНЫй И)жС;И (дтРЕЗаЕМУЮи;3 Ь ПП, ГК;3..Ж;3,г ПОПРС жИНЕННой)порой )роиело.и рс к; ;) готвки 11.511 ри )гол по прл жиснь 1Ьс ыник 11 утаи.). М С 1 1 1 С 1 Е 51 ( )СС с 1 Г11 О ДЖ 1 1( Л3:с, ) .) Н 3)РОИ ) ЛО Кт;НОК НОСЛЕЛ,нм пло,+,внии е после,сл киим01),О, 3 1, ,3( л ( 1 с л( 1 11 1( ( 1,дс мОк;11 Онлсксетс на по(33( 7, рдзыещ ь мок у с г урол...

Номер патента: 1344386

Опубликовано: 15.10.1987

Авторы: Горюнов, Попов

МПК: B01D 19/00

Метки: дегазации, жидкости

...процессом дегазации, и коллектор за счет работы внешнего отсасывающего устройства,Через отверстия 4 корпуса 1 жидкость разбрызгивается ярусами из устройства по криволинейным траекториям. Оставшаяся 5 10 15 20 25 30 35 40 45 50 55 после разбрызгивания жидкость распыляется через кольцевой проход 3.Парогазовая смесь из вакуумного оборудования, в котором установлено предлагаемое устройство, отсасывается через перфорацию трубки 6 и отводится в общий коллектор. Водяные брызги не попадают в труб- . ку 6, поскольку последняя защищена гидродинамцческим конусом 9 и металлическим диском 12.Г 1 ерфорация корпуса устройста дегазации позволяет организовать распыл дегазированной жидкости.Оснащение нижней части корпуса и перфорированной трубы...

Номер патента: 1344361

Опубликовано: 15.10.1987

Авторы: Васин, Голованов, Макеев, Попов, Ширко

МПК: A61M 1/12

Метки: желудочек, искусственный, сердца, электрогидравлический

...7 с кольцевой канавкой 8, поперечное сечение которой имеет видсегмента. Корпус 1 соединен с эластичной компенсационной камерой 6 спомошью ребер 9, при этом торец корпуса 1 размещен в кольцевой канавке 8диска 7. Роторный электродвигатель 2установлен в корпусе 1 с помощью ребер 10, Насос 4 снабжен датчиком 11,обеспечивающим переключение направления вращения роторного электродвигателя 2,Устройство работает следующим образом,Роторный электродвигатель 2 вращает лопастной движитель 3, которыйперемещает рабочую жидкость из эластичной компенсационной камеры 6 вкорпус 1. Рабочая жидкость, оказываядавление на стенку насоса 4, обеспечивает сжатие последнего, который выталкивает кровь из своей полости.Контакты датчика 11 фиксируют сжатиенасоса...

Номер патента: 1344359

Опубликовано: 15.10.1987

Автор: Попов

МПК: A61M 1/00

Метки: перчатка, хирургическая

...Хирург рукой в перчатке обследует карманы и заворотыбрюшины, орошает обследуемые образования дезинфицирующими и антисептическими растворами и удаляет промывные воды,т,е, одновременно с ревизией промывает обследуемые образования. Хирургическая перчатка, о т л и -ч а ю щ а я с я тем, что, с целью обеспечения промывания брюшной по лости при ее ревизии, она снабженана тыльной стороне подводящей и отводящей трубками с павильонами, размещенными в запястном отделе, и открытыми торцами над отделами ногте вых фаланг. Используют перчатку следующим образом.При необходимости промыть анатомическую или патологическую полость, например брюшную полость, к павильоСоставитель Н, СоловьеваРедактор С, Лисина Техред Л.Олийнык Корректор М, Демчик Заказ...

Номер патента: 1344324

Опубликовано: 15.10.1987

Авторы: Бычихин, Глянцев, Коновалов, Попов

МПК: A61B 10/00

Метки: диагностики, нейроваскулита, холодового

...нанесенияхолода рО резко снижается, а затемэкспоненциально возвращается к исходному уровню или остается ниже его.Для осуществления способа на диаграммной ленте в относительных единицах измеряют уровень исходного плато кожного напряжения кислорода,уровень точки кривой восстановлениярО спустя 3 мин после начала повы-шения кривой, рассчитывают разницув процентах и по ее величине относительно нормы диагностируют холодовойнейроваскулит,Проведенное обследование с помощью предлагаемого способа здоровых людей показало, что уровень внутри- кожного рО по истечении 3 мин с начала его восстановления составляет в среднем 94,3+1,03% от уровня исходного плато до нанесения холода, У 21 больного холодовым нейроваскулитом этот показатель равнялся...

Номер патента: 1343423

Опубликовано: 07.10.1987

Авторы: Иванов, Климов, Поляков, Попов, Соболев, Фертель

МПК: G06F 17/14

Метки: вычисления, коэффициентов, хаара

...Одновременно этот же сигналоткрывает ключи 28 и 29, позволяяпрохождение коэффициентов Хаара подномерами три и четыре (С и С) на,выход устройства, Для получения действительных коэффипиентов Хаара вели.чины С и С необходимо умножить нап-1 22 Так как восстаЫновление сигнала по коэффициентампроизводят на. синтезаторах и универсальных ЦВ 1 то величину легко можноучесть, Если необходимо получить действительные коэффициенты Хаара впредлагаемом устройстве, то на выходах соответствующих сумматоров, гдеэти коэффициенты формируются, можновключить сопротивления, величины которых пропорциональны О,Процедура получения остальных коэффициентов аналогична описанной,343423 Устройство для вычисления коэффициентов Хаара, содержащее первый и второй...

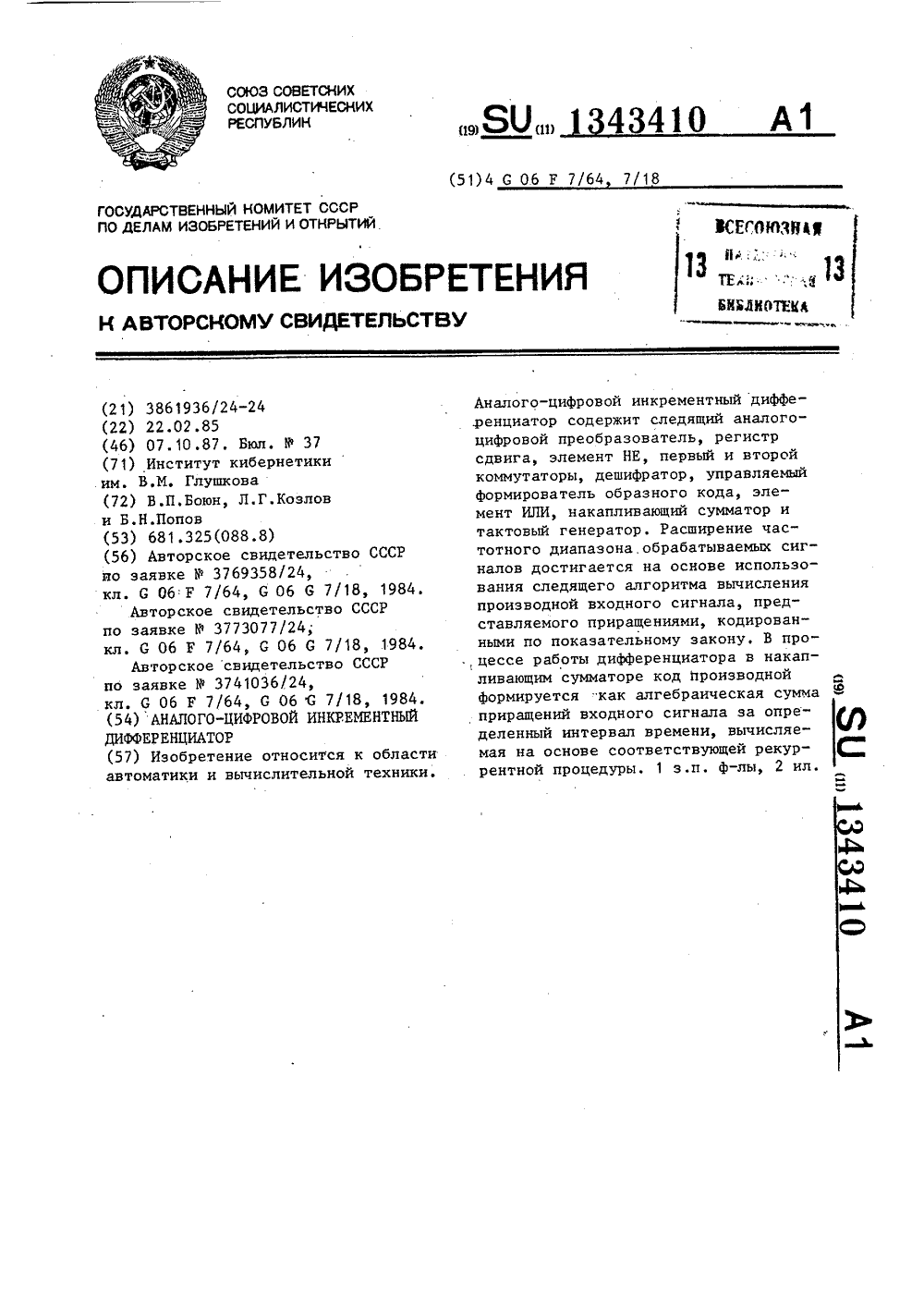

Номер патента: 1343410

Опубликовано: 07.10.1987

Авторы: Боюн, Козлов, Попов

МПК: G06F 7/64, G06G 7/18

Метки: аналого-цифровой, дифференциатор, инкрементный

...задержки на И тактов с помощью регистра 2 сдвига и после инверсии с помощью элемента НЕ 3.Серия тактовых импульсов с выхода тактового генератора 10 поступает на35 тактирующие входы следящего АЦП 1, регистра 2 сдвига, блока 13 регистров сдвига и через первый вход элемента ИЛИ 7 на тактирующий вход накапливающего сумматора 9, а также на первые управляющие входы коммутаторов 4 и 5. Сигналы на первых управляющих входах коммутаторов разрешают прохождение приращений с второй группы входов на выход коммутатора 5 и разрешают прохождение сигнала знака приращений с первого входа на выход коммутатора 4. Серия задержанных тактовых импуль сов тактового генератора 10 поступает через второй вход элемента ИЛИ 7 на тактирующий вход накапливающего...

Номер патента: 1343326

Опубликовано: 07.10.1987

Авторы: Гриднев, Даринский, Попов

МПК: G01N 25/02

Метки: кристаллах, превращения, сегнетоэлектрических, твердых, типа, фазового

...туры и ичины что,темп тли 3 ю щ с я т п фазового превращения опр висимости Сдс"(Т с целью ности оп турную з диэлектр деляют и пр повышения т 1 яют та е из з скачка ия еря емпе величине (спонтанн параметра перехода ризации Р) в точк а, определенной по сть изкочастРь Т 8/ тных ои п ских пот опр ового перех к ве ину по з от скоро исимо и высот наге Сос гавитель С, Бел Техред Л.Сердюкова ченко Обручар ек оров едакто Подписномитета СССРткрытий 7 каз 48 17/4 Тираж ИИПИ Росуарственного коизобретений и Ж, Раушска по дел 113035, Моск4/5 наб.,Проектная венно-полиграфическое предприятие, г. Ужгород роизв Изобретение относится к Иэикохимическому анализу и может быть ис -вано при создании и прогпоэиросвойств сегнетоэлектриков ви температур их...

Номер патента: 1343255

Опубликовано: 07.10.1987

Авторы: Бантюков, Бойчук, Колотий, Попов, Судаков, Фертель

МПК: G01L 23/30

Метки: двигателе, дизельном, оппозитном, поршней, расположения

...фронту устанавливание триггер 3 па переднему фронту ет триггер 14 в единичное положение этого импульса. Сигнал с единичного (при этом исчезает сигнал на выходе выхода триггера 3 поступает на ин логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ формационные входы триггеров 13 и 14 24 и закрывается логический элемент и открывает логический элемент И 4, И 19) и проходит через логический через который импульсы с датчика 2 элемент И 18, устанавливая триггер угловых импульсов начинают поступать 15 в единичное положение. Если перна суммирующий вход счетчика 5 им вым приходит импульс с выхода первого пульсов и фиксируются им. Идет вы- датчика 10 нижней мертвой точки перчисление теоретической НМТ. В момент вого цилиндра, то триггер 14 первым окончания на...

Номер патента: 1343115

Опубликовано: 07.10.1987

Автор: Попов

МПК: F04D 29/04

Метки: насос, центробежный

...КПД цутесм умецьшеция утечек.Пл фиг,1 изображен центробежныйнасос, цродоссьньп разрез; на фиг,2нид Л ца фи .1 (нл внутреннюю поверх бность корпус.л насоса).Цецтробежньп насос содержит коргус1 и установленное н нем рабочее колесо 2 с ведущим и ведомым дисками 3и 4, со стороны последнего из которых 15на ннутрс.нцей поверхности корпуса 1ньпголнець) рес)рл .), загнутые по периса)ерин цлвс.трепу направлению вращения(показано стрелкой ца фиг,2) колеса2 с плавным церехэдом в центральнойчасти к рлдцлл),ному цлцрлвлецию, Цен -тральные час пи ребер 5 также выполнены плавно здгну гыми навстречу направ -пению Ърлсцсцця коцесд 2 с образованием вихревых камер 5, открытых со стороны направления вращения колеса 2,Пасос снабжен уплотнением 7 и...

Номер патента: 1343113

Опубликовано: 07.10.1987

Автор: Попов

МПК: F04D 17/08

Метки: компрессор, центробежный

...чертеже показан центробежныйкомпрессор, продольный разрез. Составитель О.СапуновТехред И.Попович Редактор Л.Гратилло Корректор М.Демчик Заказ 4623/34 Тираж 574ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 11343Изобретение относится к компрессоростроению, в частности к центробежным компрессорам.Цель изобретения - повышение наЦентробежный компрессор содержиткорпус 1, размещенные в нем ротор 2,вал 3 которого установлен в подшипниках 4 и 5, и вращающийся диффузор 6,ступица 7 которого установлена нанаружной обойме одного из подшипников 4 ротора 2 и двух подшипниках 8и 9, размещенных в...

Номер патента: 1343111

Опубликовано: 07.10.1987

Автор: Попов

МПК: F04D 9/00

Метки: насос

...насоса. Втулка 4 снабжена стаканом 9, закрепленным на уступе 5, шнек3 снабжен бандажом 1 О, причем расположен последний внутри стакана 9, аца внутренней поверхности 11 свободного конца стакана 9 и наружной поверхности 12 входной кромки 13 бандажа 10 выполнены участки 14 и 15 слабиринтной винтовой нарезкой, приэтом в бандаже 10 выполнено сквозноеотверстие 16, расположенное в зоне Зоего винтовой нарезки участка 15,Втулка 4 подпружинена пружиной 17,а бандаж 10 герметизирован уплотнением 18,Насос работает следующим образом, При работе насоса на малых расходах давление в полости 7 сжимает пружину 17 и отодвигает втулку 4 в крайнее правое положение, В этом положе нии уступ 5 располагается перед входом потока на шнек 3 и осуществляет...

Номер патента: 1342881

Опубликовано: 07.10.1987

Авторы: Игнатов, Левитин, Панкова, Попов, Проценко, Рожков, Токарев, Чубинидзе

МПК: C03B 5/04

Метки: бассейн, ванной, варочный, печи, стекловаренной

...горелокидет от загрузочного кармана 3), имеются дно 4 иэ шамотных брусьев, футерованных бакоровой плиткой 5, огнеупорная (бакоровая) кладка стенбассейна и примыкающие к стенкам бассейна огнеупорные брусья 7 с увеличенной высотой и толщиной выступовв зоне квельпункта 8.Изобретение применимо для стекловаренных ванных печей с варочнымибассейнами, имеющими длину, ширину иглубину соответственно в пределах16000-35000; 8000-12000 и 11001500 мм.Указанным типоразмерам варочныхбассейнов соответствуют длина оснащенного предлагаемой конструкциейучастка в пределах 2000-12000 мм привысоте и толщине выступов, соответственно равным в зоне квельпункта250-800 и 250-600 мм и на остальных 45фрагментах участка 200-550 и 200500 мм.Нисходящая ветвь...

Номер патента: 1342658

Опубликовано: 07.10.1987

Автор: Попов

МПК: B23P 19/10, B25J 15/00

Метки: головка, самоустанавливающаяся, сборочная

...закрепленного на корпусе 25центрирующего плунжера 40, сопряженного по точной подвижной посадке скорпусом 22, соленоида 41, пружин42 и электромагнита 43, содержащего 3 псердечник 44 и обмотку 45.Внутри корпуса 25 расположен полый шток 46, корпус 47 и корпус 48.В полом штоке 46 размещен шток 4,имеющий возможность вращения от при 35вода 49, жестко закрепленного наполом штоке 46. Полый шток 46 установлен в корпусе 47 посредством двухподшипников 50 с возможностью качания в вертикальной плоскости относи -тельно оси Х (фиг.2), Регистрацияэтих движений осуществляется датчиком 51 угловых смещений, жесткозафиксированном в корпусе 47. Электромагнит 52, содержащий сердечник53 и обмотку 54, служит для фиксацииповорота полого штока 46...

Номер патента: 1342636

Опубликовано: 07.10.1987

Авторы: Габинский, Мацегора, Модзелевский, Плющ, Подзюнская, Попов, Ширинский

МПК: B23F 21/16

Метки: глобоидная, фреза, червячная

...ниц Корректор А.Тяско Редактор Е,Папп Заказ 4552/10 Тираж 974 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению и может быть использованопри обработке глобоидных колес.Цель изобретения ; повышение точ 1)ности и производительности путем оптимизации процесса резания.На чертеже показана предлагаемаяфреэа и глобоидное колесо, нарезанноефрезой,10Глобоидная червячная фреза содержит корпус 1 и зубья 2, вершинные ре"жущие кромки 3 которых расположенына криволинейной поверхности. Радиускривизны поверхности вершинных кромок 3 равен радиусу делительной окружности...

Номер патента: 1342626

Опубликовано: 07.10.1987

Авторы: Зимин, Наумов, Попов

МПК: B23B 51/02

Метки: сверло

...матрицы, армиронанойразличными типами высокопрочных волокон.Цель изобретения - повышение качества (точности) обработанных отверстий в тонколистовых ПКМ на основе различных типов волокон, включаяи высокопрочные,На фиг. 1 изображено сверло, общий вид; на фиг, 2 - вид А на фиг, 1.Сверло содержит пустотелый цилиндрический стержень 1 с расположенным внутри сверла цилиндрическимштоком 2, поджатым пружиной 3, Рабочая поверхность 4 выполнена цилиндрической, пересекающей стержень1 под прямым углом,В неработающем положении сверлоустановлено в патроне 5,Цилиндрический шток, прижатый пружиной, выступает над рабочей поверхностью 4,Сверло работает следующим образом.В размеченое и керненное место устанавливается цилиндрический шток 2,удерживающий...

Номер патента: 1342589

Опубликовано: 07.10.1987

Авторы: Иванов, Попов, Снятков, Шуляк

МПК: B22D 11/16

Метки: металла, поле, разливкой, электромагнитном

...из - мерителя фяз 55 сао 1 Ь но ятст; -- - Кно(2) ЮВсп 1 134258Изобретение относится к чернойи цветной металлургии и может бытьиспользовано при,литье металлов вэлектромагнитном кристаллизаторе(ЭМК) .Цель изобретения - повышение точности размеров слитка.На чертеже приведена структурнаясхема устройства, реализующего способ,Слиток 1 металла находится в индукторе 2 ЭМК, параллельно которомуподсоединены компенсирующий конденсатор 3 и вспомогательная К 1,-цепоч- )5ка, состоящая из дросселя 4 и переменного резистора 5, В ветви. индуктора и вспомогательной К 1,-цепочки включены датчики б и 7 тока, сигналы скоторых поступают на измеритель 8 20фазы, связанный с блоком 9 управленияпреобразователя 10, подключенногопараллельно конденсатору...

Номер патента: 1342547

Опубликовано: 07.10.1987

Авторы: Гетия, Голодягин, Лапин, Липко, Осадчий, Попов, Сафьянов, Шумилин

МПК: B21B 25/00

Метки: дорн, пилигримовой, полый, прокатки, труб

...0,22 Р приведет к возникновению больших пб величине растягивающих напряжений на внутренней поверхности дорна, являющихся суммой значительных термических напряжений и напряжений, возникающих в дорне в результате действия усилий со стороны металла на данном участке дорна.Так как на этом участке усилие прокатки наибольшее, то интенсивность напряжений на внутреннейповерхности дорна при выполнении отверстия диаметра меньшим, чем 0,22 Пр превысит предел прочности металла на разрыв, а это приведет к появлению внутренных дефектов и уменьшению службы дорна.1Способ выполнения полого дорна с переменным по длине внутренним отверстием заключается в следующем. Нагретый до температуры прокатки слиток из углеродистой или легированной марок стали...

Номер патента: 1341472

Опубликовано: 30.09.1987

Авторы: Бушмин, Кантемиров, Крюков, Лобова, Попов

МПК: F26B 11/04

Метки: барабан, сушильный

...Ж -Производственно. полиграфическое Корректор М. ДемчикПодписное изобретений и открытий б., д. 415жгород, ул. Проектная, 4 И. Верес635и СССР по делам 35, Раушская н предприятие, г. У 1Изобретение относится к технике сушки материалов растительного происхождения и может быть использовано в различных отраслях промышленности.Цель изобретения - интенсификация процесса сушки путем одновременного измельчения материала.На фиг. 1 показана насадка предлагаемого сушильного барабана, аксонометрия; на фиг. 2 - барабан, вид с торца.Барабан 1 содержит приемно-винтовую насадку 2 и продольные лопасти 3, к загнутой. части. каждой из которых с шагом (0,05 -0,06) Р по винтовой линии, располагаемой по ходу вращения барабана, в 2 - 4 захода крепятся...

Номер патента: 1341455

Опубликовано: 30.09.1987

Авторы: Житков, Панфилов, Попов

МПК: F22B 37/42

Метки: котла, нагрева, поверхностей, процесса

...работыкотла позволяет, учитывая действительное и требуемое состояния поверхности нагрева, дискретно подаватьпар на обдув, В результате этого снижается расход пара на обдув поверхности нагрева с сохранением качестваее очистки,Предлагаемый способ автоматического регулирования очистки поверхностей нагрева котла с помощью системы,представленной на фиг. 1,можно осу ществить на серийно выпускаемой измерительной и регулирующей аппаратуре,Например, в качестве датчиков температуры (датчики 5,6,8 и 9) можно испольэовать термопары типа ТХА, ТХКили термометры сопротивления типаТСП, ТСМ соответственно величине измеряемой температуры, необходимойдлины датчика и защитного корпуса,В качестве датчика 7 расхода холодного теплоносителя может...

Номер патента: 1341265

Опубликовано: 30.09.1987

Авторы: Гильман, Кофман, Попов, Шим

МПК: D01G 15/16

Метки: барабан, чесальной

...расположен в барабане со стороны соответствующей крестовины.Каждый упругий элемент 6 расположен в полом цилиндре соответствующейспицы 4 крестовины. Каждый стержень5 набора одним концом закреплен болтовым соединением на обечайке 1, адругим концом он входит в полый цилиндр соответствующей спицы 4 и опирается на упругий элемент 6. Барабанобтягивают гарнитурой 7.Устройство работает следующим образом. Объемный стержень 5 имеет возможность перемещаться внутри полого цилиндра спиц крестовины 2, При обтяжке барабана гарнитурой 7 или при его вращении, когда на него действует центробежная сила, противоположная по направлению усилиям обтяжки, поверхность барабана либо прогибается, либо выпучивается. При этом вви - ду отсутствия жесткого крепления...

Номер патента: 1341165

Опубликовано: 30.09.1987

Авторы: Парыкин, Попов

МПК: C02F 1/46

Метки: воды, тонкой, фильтр

...пластины илистержни и крепятся к поверхности емкости 6 с помощью .ушек из эластичного50материала, например из резины. Вслучае выполнения емкости 6 многокамерной (фиг, 2) устройство для уплотнения насадки представляет собойэластичные трубы, спирально навитыена жесткий стержень 7. На жесткомстержне 7 закреплены ограничители 8и 9, к которым с помощью ушек крепятся концы эластичных, например,резиновых труб, Нижний ограничитель 9 закреплен на жестком стержне7 подвижно, например, с помощью гайки, Это позволяет легко изменятьдлину устройства для уплотнения насадки в зависимости от длины волоконнасадки, К верхней части эластичныхтруб 6 подведены тонкие шланги, которые выведены через крышку за пределыфильтра, Элементы электрода 10 крепятся...

Номер патента: 1341096

Опубликовано: 30.09.1987

Авторы: Кириллов, Попов, Пыжов, Теслюк, Шалашнов

МПК: B63B 43/16

Метки: герметизации, дистанционной, забортного, корпуса, отверстия, разгерметизации, судна

...- упрощение конструкции и повышение надежности герметизации.На чертеже изображено устройство, общий вид. Устройство содержит герметизирующую заглушку 1 из термостойкого эластичного материала (например, фторопласта), кольцевой элемент 2 с памятью формы, имеющий нагреватель 3, герметично подключенный к источнику питания через контакты 4,и отбрасывающее приспособление 5.Для герметизации патрубка 6 в корпусе судна 7 устройство в сборе устанавливается на патрубок 6 и подключается к сети по кабелю 8. Устройство работает следующим образом.Под действием тепла, выделенного нагревателем 3, диаметр кольцевого элемента 2 с памятью формы уменьшается, и устройство вводится в патрубок до фланца, после чего питание отключается. Охлаждаясь до...
