Попов

Номер патента: 1362878

Опубликовано: 30.12.1987

Авторы: Гайдук, Лаунин, Попов, Романцов, Санин

МПК: F16F 9/52

Метки: вязкого, демпфер, трения

...фиксируется винтом 37, для чего последний снабжен буртом 38 и шлицем 39, В крышке 40 выполнено отверстие 41 для доступа к заслонке 34 при наладке демпфера.Демпфер вязкого трения работает следующим образомПри колебаниях демпфируемого объекта 8 относительно основания 2 поршень 5, закрепленный на штоке 6, перемещается в рабочей жидкости 4. В результате трения о жидкость погруженных деталей демпфера и дросселирования рабочей жидкости 4 через перепускные отверстия 16 и 33 и зазор между поршнем 5 и корпусом 1 поглощается энергия перемещения и гасятся колебания демпфируемого объекта 8.При изменении температуры рабочей жидкости 4 изменяются ее вязкость, приводящая к изменению усилия демпфирования на штоке 6, и температура рабочего тела 9,...

Номер патента: 1362874

Опубликовано: 30.12.1987

Автор: Попов

МПК: F16D 51/00

Метки: попова, тормоз

...23, двух нажимных роликов 24, . взаимодействующих с двумя разжимными клиньями на другом конце толкателей 20 н разводящих в стороны плунжеры 25, взаи модействуюшие с колодками 26, четырех стяжных пружин 27 между тормозными колодками 26 и неподвижными кронштейнами 22.Резиновые манжеты 18 помимо защиты шпоночного соединения от грязи и вытека ния смазки предотвращают контакт между правым торцом кулачковой муфты 15 и подвижной обоймой шарикоподшипника 7, чтобы возникаюшая при торможении сила трения между кулачками 17 и роликами 21 не препятствовала осевому перемешению тормозного диска 11 и не снижала тем самым тормозного усилия.Устройство работает следующим образом.При торможении машины штоки рабочих тормозных цилиндров 2 перемегцают...

Номер патента: 1362848

Опубликовано: 30.12.1987

Авторы: Новиков, Попов, Савченко, Ходжаева, Цой

МПК: E21D 23/00

Метки: агрегат, выемки, мощных, пластов

...стенкой 19, соединяющимиребра 14, имеются прямоугольной Формыотверстия для выпуска штыба в выработанное пространство при передвижкесекции крепи.30Задняя наклонная стенка с внутренней стороны снабжена упором 20, взаимодействующим с рычагом второго щитка для ограничения его опускания, атакже для ремонта гидродомкрата 16.35 При этом под действием веса обрушенных пород дополнительный щиток 13занимает крайнее нижнее положение,и рычаг 17 упирается в упор 20Агрегат при выемке мощного пласта 40 с выпуском угля подкровельной илимежслоевой толщи работает следующимобразом.Мощный пласт угля отрабатываютпотолкоуступным забоем, включающим3 13628 подсечной слой 21 и подкровельную толщу 22. Очистной забой подсечного слоя 21 располагают у почвы...

Номер патента: 1362746

Опубликовано: 30.12.1987

Авторы: Гончаров, Данилов, Домогатский, Мартынов, Попов, Рудин

МПК: A61K 39/00, C12N 5/00

Метки: антител, вены, гибридных, используемый, клеток, культивируемых, мusсulus, моноклональных, мыши, поверхости, пупочной, человка, штамм, эндотелиальных

...антителна 3-4-й день культивирования зависитот посевной дозы и варьирует в диапазоне ат 1 до 10 мкг/мл культуральнойсреды и 10 мг/мл асцитической жидкости. Концентрацию антител определяютиммуноферментным методом.Стабильная продукция антител сохраняется до 20-го пассажа п чдго,Контаминация, Бактерии и грибы вкультуре не обнаружены при длительномнаблюдении и при посевах на питательные среды, Заражение микоплазмой невыявлено при окрашивании красителямина ДНК,Криаконсервирование.Клетки штамма кансервируют па 1 хх 10 клеток/мл коровьей сыворотки сдобавлением 10% диметилсульфоксида впластиковых ампулах, Замораживаниеампул проводят в коробке из вспененного полистирола с толщиной стенок1 см. Коробку с ампулами оставляютпри - 70 С и через...

Номер патента: 1362689

Опубликовано: 30.12.1987

Авторы: Ильясевич, Попов

МПК: B65G 25/00

Метки: перемещения, шагового

...5. Поворотная фиксирующая собачка 8 установлена на ползуне 5 с возможностью взаимодействия с неподвижным упором Э,при этом расстояние от неподвижного упо" ра 9 до выступов 3 рабочего органа 2 в направлении, перпендикулярном направлению перемещения рабочего органа - цепи, меньше, чем расстояние от оси 10 фиксирующей собачки 8 до выступов 3 рабочего органа конвейера. Момент силы реакции упора 9 направ" лен против часовой стрелки и способствует силовому замыканию кинематической цепи силовой цилиндр,4 - ведущая собачка 7 - звенья цепи 2 - фиксирукщая собачка 8 - упор 9 чем достигаетсявыборка зазоров в этой цепи и повышение точности фиксации рабочего органа конвейера. На основании 1 также смонтирована с зазором относительно выступа 3...

Номер патента: 1362628

Опубликовано: 30.12.1987

Авторы: Амроян, Герман, Данилов, Копылов, Наумов, Попов

МПК: B28B 11/24

Метки: бетона, термообработки

...4 и узлов 3 крепления.Элемент оребрения 7 изготовлен из листового металла и предназначен для значительного снижения температуры токоподводящих концов 9.При прохождении электрического тока через стенку металлического трубчатого генератора 2 в нем выделяется джоулево тепло, разогревающее до 700 - 900 С, т.е. активная часть трубчатого генератора 2 становится источником инфракрасных лучей, которые с помощью параболического отражателя 1 направляются на прогревае мую бетонную поверхность или опалубкуна расстоянии 70 - 120 см, при этом определенная форма отражателя 1 обеспечивает значительную концентрацию инфракрасной энергии в фокусе параболического отражателя 1, За счет увеличения площади поперечного сечения металлического стержня 6...

Номер патента: 1362535

Опубликовано: 30.12.1987

Авторы: Борисенко, Карасевич, Попов

МПК: B21D 5/06

Метки: гнутых, производства, проката, профилегибочный, профилей, стан

...Формующих валков связаны между собой архитравами17 посредством крепежа 18 и 19. Верхние архитравы расположены на уровнеоси О,-О, верхнего валка, а нижниеархитравы расположены на уровне осиО - Онижнего валка. На верхних инижних архитравах установлены соответственно дополнительные формующие20, 21 и правильные ролики 22,23 свозможностью взаимйо перпендикулярного перемещения посредством кареток24 - 27,Предварительная примерная установка по высоте верхних и нижних несущих опор осуществляется соответствен,но гайками 28 и регулировочным винтом 29, а точная установка верхнеговалка производится регулировочнымвинтом 30 посредством траверс 31, 3240 45 50 55 5101520 25 3035 в зависимости от толщины обрабатываемой заготовки 33.Профилегибочный стан...

Номер патента: 1362529

Опубликовано: 30.12.1987

Авторы: Воронов, Калинин, Кукуш, Лебедев, Нистратов, Попов

МПК: B21D 1/02

Метки: листоправильная

...правке общей волнистости полосы между нижним и верхним рядами рабочих роликов 4, расположенными на траверсах 2, 3 в шахматном порядке, устанавливается необходимый зазор. Причем зазор между рабочими роликами на входной стороне машины (на фиг.1 слева) устанавливают меньшим, чем на выходной стороне, Для этого верхнюю траверсу 2 перемещают в вертикальной плоскости и наклоняют в плоскости, перпендикулярной осям рабочих роликов. Перемещение траверсы 2 в вертикальной плоскости осуществляют с помощью одновременного включения двух электромеханических приводов 14 и 15 каждой пары, связанных между собой нажимных винтов 11, воздействующих на сферические опоры 10, Плоские и цилиндрические направляющие траверсы при этом перемещаются...

Номер патента: 1362521

Опубликовано: 30.12.1987

Авторы: Акчурин, Бабирь, Васев, Павлов, Попов, Савельев, Титов, Шадрин, Шмелев

МПК: B21C 1/22

Метки: бухты, линия, отделки, труб

...сил исилы тяжести выпрямляется и падаетна арку 6. Усилие, необходимое для созданияпетли в петлеобразователе Рс, складывается из усилия сопротивления изгибу проката и инерционных сил, возникающих при резком изменении егоскорости и направления перемещения,Обе эти составляющие зависят от отношения между высотой арки Ь и ее 10 основанием 1 Усилие сопротивленияизгибу как правило имеет небольшуювеличину и не зависит от скоростиперемещения проката.Например, при отделке латунных 1 к труб диаметром 10 мм и толщине стенки 1 мм и при высоте арки 200 мм уси,лие сопротивления изгибу 125 Н.Инерционные силы зависят от квадрата скорости перемещения проката и 20 могут достигать значительно большейвеличины. При этом величина этих силуменьшается с...

Номер патента: 1361666

Опубликовано: 23.12.1987

Авторы: Галич, Куцый, Попов, Примак

МПК: F16L 3/015

Метки: гибкого, объекту, подвижному, токоподвода

...работает следующим образом. Питающий кабель 12 со штепсельной вилкой 13 при помощи передвижной каретки 4 и системы рычагов 8 со стальным канатом 11 подводят к автосамосвалу БелАЗ. Струбциной 17 стальной канат 11 закрепляется за перила или козырек кузова в передней части самосвала. Питающий кабель 12 сочленяется посредством штепсельной вилки 13 с розеткой, расположенной на шкафу автомобиля. Передвижение каретки производится дистанционным управлением 19. Постоянный ток снимается токосъемником 7 из троллея 3, подается на щетки коллектора 20 и с,последнего по кабелю 12 через штепсельную вилку 13 к розетке автомобиля, Перемещаясь вперед (назад), автомобиль тянет за собой стальной канат 11 с кабелем 12, при этом поворачивается (в сторону...

Номер патента: 1361582

Опубликовано: 23.12.1987

Авторы: Лаптев, Попов

МПК: G06G 7/161

Метки: множительно-делительное

...импульсы, частота которых пропорциональна входному напряжению, Если в качестве импульсных модуляторовиспользуются модуляторы широтно-импульсного типа, то на их выходах формируются импульсы, длительность которых пропорциональна входному напряжению,На выходе основного Фильтра 4 формируется сигнал, пропорциональныйпроизведению сигналов-сомножителей свходов 12 и 13. Элемент 11 сравнения определяет разность между сигналами с выходов фильтров 4 и 9. Этотсигнал рассогласования усиливаетсяусилительным элементом 10 и подается45на вход согласующего элемента 8. Брезультате на выходе фильтра 9 появляется сигнал, мало отличающийся отсигнала с выхода Фильтра 4, причемэто отличие тем меньше, чем большекоэффициент усиления усилительногоэлемента 10,На...

Номер патента: 1361444

Опубликовано: 23.12.1987

Авторы: Батманишвили, Попов, Станко, Сулыма

МПК: F26B 15/12, F26B 9/06

Метки: сушки

...коллектора 5,причем одна из них смонтирована свозможностью перемещения для обеспечения регулирования выходного отверстия, Лля обеспечения рециркуляции теплоносителя (воздуха) в туннеле 1 установлен вентилятор 9, отсасывающий воздуховод 10 и подающий воздуховод 11. Подогрев воздуха осуществляется калорифером 12.Установка для сушки иэделий работает следующим образом, 35Высушиваемое чзделие 3 при помощиподвесного конвейера 2 поступает втуннель 1. Вентилятор 9 при помощиотсасывающего воэдуховода 10 эабира 40ет воздух из туннеля 1 и по воздуховоду 11 через калорифер 12 подает егов воэдухоподающий трубопровод 4 и,вертикальные коллекторы 5, из которыхвоздух через регулируемые щелевыесопла 6 подается на обдув изделий. При подходе изделия 3 к...

Номер патента: 1361362

Опубликовано: 23.12.1987

Авторы: Маслов, Попов, Суркин

МПК: F02F 3/00, F16J 1/06

Метки: поршень

...сечении имеет Форму ласточкина хвоста, ее глубина в средней части равна 7 мм. Внутреняя поверхность выемки 5 плоская, имеет форму прямоугольника длиной 65 мм, шириной 37 мм, В середине выемки 5 выполнено цилиндрическое гнездо 6 диаметром 8,5 мм, глубиной 5 мм под распорную пружину 7, На распорную пружину 7 диаметром 8 мм опирается сферическая опора 8, выполненная в виде, например, грибка, имеющего диаметр сферы 15 мм, высоту 5 мм, высоту ножки 3,5 мм, Ножка сферической опоры 8 Фиксируется внутренним диаметром распорной пружины 7.Сферическая опора 8 взаимодействует с нижней поверхностью вставки 9, размещенной в выемке 5. Вставка 9 в поперечном сечении имеет Форму сегмента высотой 5,5 мм, радиусом 75 мм и плоское основание длиной 63...

Номер патента: 1361292

Опубликовано: 23.12.1987

Авторы: Жулаев, Матвеев, Попов, Трушкин

МПК: E21B 10/24

Метки: долота, опор, смазки, шарошечного

...23, а с внутритрубным пространством 24 - трубкой 25.Устройство работает следующим образом. 35Внутренняя полость 9 опоры шарошечного долота и смазкоподводящие каналы 4-7 заполняются смазочным материалом. При этом регулятор 12 подачи смазочного материала занимает 40 крайнее верхнее положение и удерживается в канале , например, кернением,Перед спуском долота в скважинуемкость 1 заполняется жидкотекучимсмазочным материалом, например, посредством трубки 23. После этого переводник 2 свинчивается с долотоми бурильным инструментом.При спуске долота в скважину давление промывочной жидко ти передается через трубку 25, емкость 1, трубку 23 на регулятор 12 подачи смазочного материала, который, перемещаясьвниз, осуществляет быстрое выравнивание...

Номер патента: 1361249

Опубликовано: 23.12.1987

Авторы: Карпенко, Попов, Ягудин

МПК: E02D 5/30

Метки: железобетонная, забивная, свая

...ростверком; на фиг.6 - то же,со сборным ростверком; на фиг.7узел сопряжения секций свай.Забивная железобетонная свая включает железобетонный ствол 1 с продольной 2 и поперечной 3 арматурой и закладные металлические элементы 4 вверхней части 5 ствола 1. Закладныеэлементы 4 выполнены в виде Ц -образно изогнутых арматурных стержней, 6или перфорированной пластины 7 с расположением вертикальных их ветвей за- .подлицо с противолежащими боковымигранями ствола и креплением гориэонтального их участия к поперечной арматуре 3 ствола 1,Сваю изготовляют следующим образом,В зависимости от величины расчетной нагрузки на сваю определяют параметры О -образных изогнутых арматурных стержней или 1.1-образных перфорированных пластин. При этом принимаюткласс...

Номер патента: 1361043

Опубликовано: 23.12.1987

Авторы: Илларионов, Попов, Ружанский, Сытник, Туллер, Шевченко

МПК: B60P 1/02, B60P 3/00, B66F 19/00 ...

Метки: конструкций, крупногабаритных, транспортирования

...наличие системы автоматической синхронизации перемещений тележек 1 (не показана).В случае идеально синхронного перемещения всех ходовых тележек после начала их движения размеры 1. (фиг. 4 и 5) сохраняются постоянными и никаких отклонений осей и шарниров не происходит. Конструкция 5 перемещается на опорных модулях в требуемом направлении.В случае рассогласования скоростей самоходных тележек (реально всегда существующего), вызванного внешними причинами, размер Е между шаровыми шарнирами 2 изменяется в ту или другую сторону, прн этом оси стоек 3 отклоняются от вертикали. При этом они поворачиваются в шарнирах 4, сохраняя неизменным размер 1 между шарнирами 4. Пакеты пружин 7 обеспечивают устойчивость системы при отклонении...

Номер патента: 1361006

Опубликовано: 23.12.1987

Авторы: Казаков, Попов

МПК: B29C 45/67, B29C 45/82

Метки: литьевая

...впрыск расплавленной пластмассы из цилиндра 14 пластикации в полость, образуемую сомкнутым пуансоном 12 и матрицей 13.После выдержки времени на охлаждение отливки подаются команды на отвод промежуточной плиты 7 и вывод заслонки 9.В начале процесса размыкания включается электромагнит 31 распределителя 29 и поток жидкости под давлением, поступающийпо трубопроводам 41 и 43, перемещает поршень дозатора 25 в правое крайнее положение, и вытесненный объем жидкости по трубопроводу 44 поступает в штоковую полость гидроцилиндра 10 ускоренного перемещения, а его поршневая полость трубопроводом 42 соединяется со сливом. Подвижная плита 5 дозированным объемом жидкости перемещается в положение промежуточного останова. Заданное положение...

Номер патента: 1360803

Опубликовано: 23.12.1987

Авторы: Леонов, Полонский, Попов, Сабанин

МПК: B03D 1/24

Метки: пневматическая, флотационная

...2 камеры 1, и диспергаторов 12 - 14 воздуха. Патрубок 12 для разгрузки камерного продукта сообщен с атмосферой посредством трубки 5. Ближний к дну 2 конец внутренней цилиндрической емкости 3 выполнен в виде усеченного конуса 16, направленного меньшим основанием к дну 2 камеры 1. В верхнем конце центральной цилиндрической емкости 3 выполнены окна 17. Машина работает следующим образом.Пульпа, обработанная реагентами, подается под давлением в гидроциклон 5, где делится на песковую и мелкую фракции. Крупная фракция через коллектор 5 подается на пульподелитель 8 и далее на пенный слой, образующийся при аэрации пульпы диспергаторами 12 воздуха. Пенный продукт самотеком поступает в пенный желоб 9 и удаляется через сливной патрубок 10....

Номер патента: 1360794

Опубликовано: 23.12.1987

Авторы: Гарманов, Демин, Курашов, Попов, Толкачев

МПК: B02C 17/24

Метки: главного, мельницы, монтажа, привода, трубной

...включая промежуточное соединение в бронефутеровку. Для этого производится новый контрольный замер ЕЬ перемещения оси фланца разгрузочного патрубка под воздействием веса всех элементов мельницы,эа исключением веса мелющих тел и размалываемого 1 материала,При необходимости (возможно влияние различной несущей способности конкретной бронефутеровки) по методике предлагаемого способа вносятся соответствующие корректировки и определяются оптимальные значения9 и ЬН, которые устанавливаются в натуре за счет соответствующей регулировки положения плоскости разъема редуктора главного привода и доцентровки оси и соединительной муфты главного электродвигателя с помощью инвентарных клиновых домкратов.Только после производства контрольного замера...

Номер патента: 1360601

Опубликовано: 23.12.1987

Авторы: Бычков, Загурский, Марченко, Моторинский, Попов, Тарасов, Харенко

МПК: A01B 13/16

Метки: орган, почвообрабатывающий, рабочий

...отверстием 9, причем царики 7 размещены в нижней части стойки 1, а ролики 8 - в верхней. Расстояние между соседними кронштейнами 5, а следовательно, и количество элементов выбираются таким образом, чтобы в работе обеспечивались жесткость оси 3 и зазоры между рыхляшими элементами 4 и зО передней частью стойки 1. Диаметр рыхляших элементов 4 равен или несколько больше (на 1 - 5 мм) толщины стойки 1. В этом случае обеспечивается работа с минимальным трением почвы о боковые поверхности стойки 1. Увеличение соотношения диаметра 35 элементов к толщине стойки 1 приводит к повышению тягово.о сопротивления. Устройство работает следующим образом, В составе почвообрабатывающего орудия стойку 1 рабочего органа перемещают 4 О в направлении Б (фиг....

Номер патента: 1091425

Опубликовано: 23.12.1987

Авторы: Бутенко, Кононов, Масленников, Попов, Харитонович

МПК: B21J 9/06, B30B 15/16

Метки: гидравлическим, нагрузкой, прессом, пульсирующей

...сливной и кольцевой, связанной с нижней кольцевой полостью толкателя клапана-пульсатора,снабжена клапаном регулирования рабочего хода в виде цилиндра с кольцевой и торцевой полостями, шток поршня которого установлен с возможностью взаимодействия с упором гидроцилиндра, а кольцевая полость его связана с торцевой полостью клапана-пульсатора и с кольцевой полостью нагрузочного клапана, а также с формирующей полостью рабочего цилиндра, при этом торцевая полость указанного клапана связана с полостью управления распределительного клапана.На чертеже приведена функциональная схема системы управления гидравлическим прессом с пульсирующей нагрузкойСистема содержит цилиндр 1, в корпусе которого размещены плунжер 2 с упором 3 и полости: рабочая...

Номер патента: 1359870

Опубликовано: 15.12.1987

Авторы: Апаров, Начкебия, Попов, Шумов

МПК: H02M 3/337

Метки: постоянного

...транзистороц 5 и б, истоки которых соедииены с вторым входным выводом, под ключенным к источнику 4 питания и ксредней точке вторичной обмотки 3, трансформатора 1. Концы вторичной обмотки 3 соединены с катодами диодов7 и 8, аноды которых через нагрузку9 соединены с одним из входных выво,цов, а затворы транзисторов 5 и 6соединены с отводами от вторичнойобмотки 3 трансформатора 1. 30Преобразователь работает следующимобразом.При открытом транзисторе 5 напряжение источника 4 питания приложено кпервичной обмотке 2 трансформатора 1.оЭДС его вторичной обмотки 3 направлена так, что транзистор 5 остаетсяоткрытым, а транзистор б заперт. Приэтом к управляющему переходу транзистора б прикладывается только часть 40напряжения вторичной обмотки 3,...

Номер патента: 1359729

Опубликовано: 15.12.1987

Авторы: Балашов, Орешкин, Попов, Сапожников

МПК: G01N 27/85

Метки: качества, крепления, ленты, магнитной, устройствах

...с другой стороны, предназначенной для размещения магнитной ленты 3, фиксатор 4, при этом каждый электромагнит 2 выполнен с увеличивающимся от центра к периферии числом ампер-витков, а фиксатор 4 выполнен в виде двух постоянных магнитов, которые распо-. ложены в зоне торцов магнитопровода 30 крайних электромагнитов 2, На боковой поверхности основания 1 закреплен разъем 5, предназначенный для подключения электромагнитов 2 к источнику (не изображен) питания. Фиксаторы 4 в виде постоянных магнитов крепятся к магнитопроводу посредством винтов 6 и образуют упоры 7 на основании 1. В предлагаемом устройстве к сердечникам электромагнитов 2 со стороны 40 рабочих торцов приклеивают пластины 8 из ферромагнитного материала, которые контактируют с...

Номер патента: 1359673

Опубликовано: 15.12.1987

Автор: Попов

МПК: G01B 21/00

Метки: линейных, перемещений

...в длинах волн света, Правило записи целой части отсчета при последовательных измерениях следующее:если ОсЬ Ос) 0, 2 и 0,8(Ь Ь)1,0 то аОс) = а Ос)-1; если 0,8(ЬЬ) 1,0 и ОЬЬ)0,2, то аОс)=а 0 с)+1 40 в остальных случаях а Ь) =а Ь)Используя следящий режим измерений и приведенное правило записи целых частей отсчетов, можно измерять любые имеющие практическое значение 45 перемещения.Для уменьшения ошибок, вызванных разворотами и деформациями интерференционной картины, приведенное значение подсчета перемещений вычисляет. й=Р 1 +РКоэффициентызависят от расположения Фотоприемников и заранее рассчитываются.П р и м е р. Уменьшение ошибок при измерении двумя линейками с приведением отсчетов к средней точке по отношению к измерению одной линейкой....

Номер патента: 1359492

Опубликовано: 15.12.1987

Автор: Попов

МПК: F04D 25/00, F04D 29/04

Метки: агрегат, компрессорный

...работы.На чертеже изображен компрессорный агрегат, продольный разрез.Компрессорный агрегат содержит корпус 1, установленный в нем на подшипниках 2 и 3 вал 4 с закрепленными на последнем рабочим колесом 5 компрессора и ротором б приводного . электродвигателя 7 и Арикционное устройство, выполненное в вице двух опор 8 и 9 скольжения, связанных с корпусом 1 и валом 4, установленных с зазором одна относительно другой и ограничивающих перемещение вала 4 при разрушении подшипников 2 и 3, при этом опоры 8 и 9 выполнены коническими и одна из опор (9) размещена на роторе 6 электродвигателя 7 Помимо этого, опора 9 на роторе 6 электродвигателя 7 выполнена из алюминия. При разрушении или предельном износе подшипников 2 и 3 опоры 8 и 9 фрикционного...

Номер патента: 1359454

Опубликовано: 15.12.1987

Авторы: Зимин, Попов

МПК: F02D 1/04

Метки: внутреннего, вращения, двигателя, регулятор, сгорания, частоты

...подачитоплива на величину, определяемуюглубиной паза 21 упора 9, в который 40 заходят штифты опорного элемента 8Фротов холостого хода двигателя, когда усилие, развиваемое центробежнымдатчиком 11 частоты вращения, уравновешивается суммарным усилием пружины 5 регулятора и пружины 10 холостого хода, при этом опорный элемент8 отходит от упора 9Величина максимальных оборотовхолостого хода двигателя зависит отсуммарного предварительного усилияпружины 5 регулятора с пружиной 10холостого хода и их суммарной жесткости,Промежуточные скоростные режимыработы двигателя устанавливаются спомощью изменения предварительногоусилия пружины 5 регулятора.Остановка двигателя осуществляется путем перестановки рычага 1 регулятора и связанного с ним органа...

Номер патента: 1359441

Опубликовано: 15.12.1987

Авторы: Лазарев, Попов, Шупарский

МПК: F01K 23/06

Метки: газификацией, комбинированная, парогазовая, твердого, топлива

...в ресивере 22. Полученный водород сжимается в компрессоре 23 и через вистему рескверов 25 поступает в реактор 26 куда также подается уголь по линии 3,Емкость ресиверов 25 и производительность реактора 26 выбрана так, чтореактор 26 работает в постоянном режиме при любых изменениях электрических нагрузок, Продуктами гидрогенизации являются шчам, углеводородный газ и синтетическое жидкое топливо (см линии 27, 28, 29 соответственср)Таким образом, использование части генераторного газа для получения синтетических жидких топлив в установке гидрогенизации позволяет обес 9441 2ся подачей в газификатор 2 ки,лорсдапо линии 4 от воздухоразделительнойФустановки 1 и технологического пара5по линии 5 из отбора паротурбиннойустановки 10. Физическая...

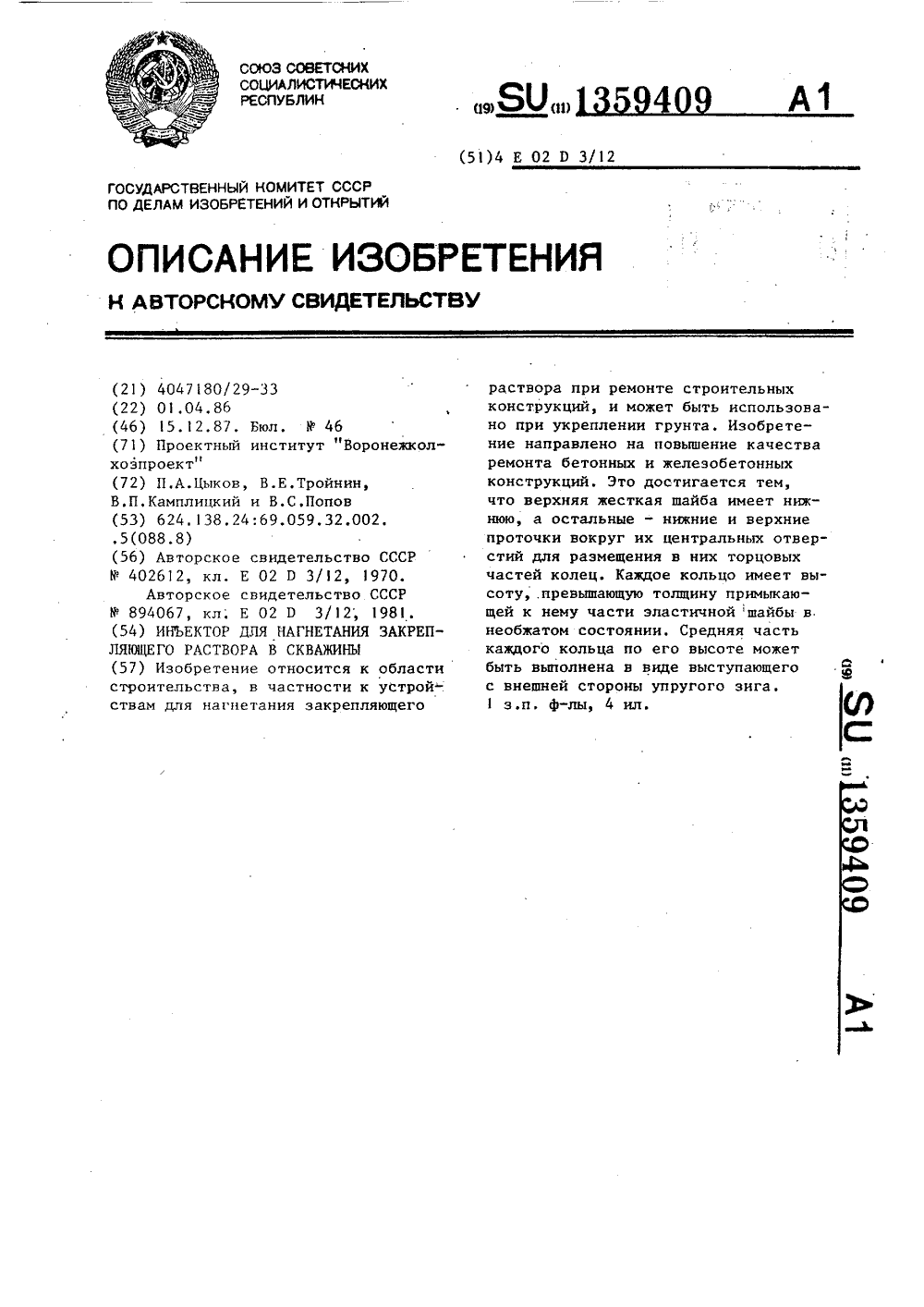

Номер патента: 1359409

Опубликовано: 15.12.1987

Авторы: Камплицкий, Попов, Тройнин, Цыков

МПК: E02D 3/12

Метки: закрепляющего, инъектор, нагнетания, раствора, скважины

...трубку 1 с .гайкой-штурвалом 2, нижнюю упорную шайбу 3, эластичные 4 и жесткие 5 шай бы и кольца 6.Шайбы,4 и 5 последовательно соосно установлены на трубке 1 между гайкой-штурвалом 2 и шайбой 3. Кольца 6размещены. между внутренней поверхностью каждой эластичной шайбой 4и наружной поверхностью трубки 1.Высота кольца 6 выполнена больше 30толщины примыкающей к кольцу частиэластичной шайбы 4 в необжатом сос- .тоянииВерхняя жесткая шайба 5 выполнена с нижней, а остальные жесткие шайбы 5 выполнены с нижней иверхней проточками 7 вокруг их цент-.ральйых отверстий для размещения вних торцовых. частей. колец 6.Для облегчения эластичных шайб 4каждое кольцо может быть выполнено 40в его средней части в виде упругогозига 8.Инъектор работает...

Номер патента: 1359130

Опубликовано: 15.12.1987

Авторы: Добрыднев, Попов

МПК: B28B 7/04

Метки: бетонных, смесей, форма

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к производству изделий сборного бетона и железобетона,Целью изобретения является снижение трудоемкости распалубки.На чертеже схематично изображен фрагмент формы для изготовления изделий из бетонных смесей, общий вид, разрез. Форма для изготовления железобетонных изделий состоит из поддона 1 с направляющими втулками 2, отодвижных бортов 3, соединенных шарнирно с ходовыми штангами 4 с помощью пальцев 5 и кронштейнов 6. Ходовые штанги 4 снабжены упорами-ограничителями 7 поворота бортов 3, а последние - скобами 8, предназначенными для захвата распалубочным механизмом. Железобетонное изделие 9 имеет выпуски арматуры 10.Форма для изготовления изделий из бетонных смесей работает...

Номер патента: 1359088

Опубликовано: 15.12.1987

Авторы: Ершов, Звягинцев, Попов

МПК: B23K 20/26

Метки: диффузионной, оправка, сварке, сдавливания

...ограничительных 15 плит, фиксирующий элемент, выполненный в виде двух плит 4 и 5 со сквозными отверстиями 6 для свариваемых деталей, соединенных направляющими колонками 7 и 8. Распорные элементы 20 выполнены в виде кондукторных втулок 9,установленных в отверстиях плит 4 и 5 между ограничительными плитами 1 и 2 и плитами 4 и 5 фиксирующего элемента. Оправка содержит также болты 25 1 О.Устройство работает следующим образом.Между плитами 4 и 5 фиксирующего элемента устанавливают свариваемую 30 деталь 11, плиты стягивают болтами 10. Взаимное положение плит 4 и 5 определяется направляющими колонками 7 и 8. В отверстиях 6 плит 4 и 5 устанавливают привариваемые стержни 12 с надетыми на них кондукторными втулками 9, На кондукторных втулках 9...
