Номер патента: 1691063

Опубликовано: 15.11.1991

Авторы: Маслов, Попов, Соболев, Соколов

МПК: B23Q 16/02

Метки: поворотный, стол

...8 выполнен в виде тарельчатого диска с конусной образующей поверхностью 10, ответной профилю впадин зубчатого колеса 4 и подвижно установлен между фланцами 11 и 12 ступицы 13, закрепленной на конце штока приводного пневмоцилиндра 6 крепежным элементом (болтом) 14.Тарельчатый диск толкатегя 8 связан со ступицей 13 с помощью равнорасположенных по окружности спиральных поужин 15 в количестве четырех - шести штук), свободные концы которых размещены во внутоенней кольцевой проточкз 16 тарельчатога диска толкателя 8, а противолежащие концы жестко закреплены на ступице 13 Винта" ми 17.Приводной пневмоцилиндр 6 трубопооводами соединяется с управляющим органом (не показан) для управления столом в ручном или автоматическом режимах. Поворотный...

Номер патента: 1690888

Опубликовано: 15.11.1991

Авторы: Попов, Пустаханов, Тарасов, Утяганов

МПК: B21D 3/16

Метки: валов, коленчатых, правки

...призмах,хПосле остывания проводят окончательный контроль вала,П р и м е р, Коленчатый вал двигателя ЯИ 8-20, изготовленный из стали 60 ХФА, укладывают крайними коренными шейками на призмь 1, установленныена поверочной плите. Ппределяют зонумаксимальной деформации и ее величину при помощи индика гора часового типа С,01, Установлено, что зонамаксимальной деформации у коленцатого вала двигателя ЯМЗч 0 находитсяпосередине вала, прогиб обозначенныйна переменной Х (Фиг 2), составляет 250,5 мм, Затем ориентируют вал растянутыми волокнами вверх. После этогосимметрично относительно зоны максимальной деформации устанавливают дваиндикатора часового типа ИЧ-О,01, на- ЗОпример, на третьей и пятой коренныхшейках 5, выводят стрелки индикаторовв...

Номер патента: 1690677

Опубликовано: 15.11.1991

Авторы: Никитин, Поляк, Попов, Тулупов, Фатеева, Фотиади

МПК: A61B 5/05, G01N 33/483

Метки: антибиотикам, микроорганизмов, чувствительности

...микробную взвесь тем же раствором разводили в 100 раз, т,е. до концентрации бактериальных клеток до 10 млн/мл.В каждую пробирку с антибиотикомвносили по 0,1 мл культуры (по 500 тыс.микробных тел на 1 мл мясопептонного бульона). Контролями служили пробирки с питательной средой и антибиотиком в различных концентрациях (контроль сред) и пробирка с засеянной питательной средой без антибиотика (контроль роста культуры).Контрольные и опытные пробирки помещали в термостат при 37 С и инкубировали в течение 20 мин. До и после инкубации пробирки подвергали облучению при помощи " гелий-неонового лазера ЛГ(параметры см. в табл, 1). Параметры рассеянного света (табл, 1) регистрировали с использованием фотоэлектронного умножителя ФЭУи.анализатора...

Номер патента: 1690587

Опубликовано: 15.11.1991

Авторы: Кривогов, Попов, Чуркин

МПК: A01D 23/02

Метки: бич, ботвы, корнеплодов

...1, головкой 2 и втулки 3 с круглыми отверстиями для шарнирной подвески бича. Противоположные рабочие плоскости 1 бича имеют по одному продольно расположенному центральному ударному ребру 4 с поперечно-радиальной выпуклой поверхностью. Втулка 3 выполнена с внешним прямоугольным сечением, два диагонально расположенных угла 5 которого лежат в плоскости продольной оси симметрии бича,повышение срска службы и качества оабаты, Бич сОстйит из гибксга тала с Оабсчими плоскостями 1), головкой 2 и в-улки 3 с круглым отверстием для шарнианай подвески. Противоположные рабочие плоскости 1 бича имеют по одному продольна расположенному центральному ударному ребру 4 с паперечно-радиальной выпуклой поверхностью, Втулка 3 выполнена с внешним...

Номер патента: 1690206

Опубликовано: 07.11.1991

Авторы: Бегалиев, Гитлиц, Зеленин, Попов

МПК: H04J 3/00

Метки: звукового, изменения, передачи, сигнала, скорости, цифрового

...НукавВЫХР ОО)ЗОР)фООИЕСОТОС ., ) ЛоО О );Г 1 С 1 НОабраГИО 8 ДП Ф.)1,ОЯЗЛс)1 О)31 с 11 Ф г Гд 3 91" ОП 0 8 сс с Я КЛ) ИО 1ЧИСЛЗ М 1 И7 Г)ОЛЧЧЗОто С 4 ВцуО) О)1 М Об )я.ЗОМ,О. И Г Н 3 Л Ь П 8 Р В О) 1" Т О С . ., Т Э,О "О В Ы;, Ч Я С.ег)О РГ)асР О82О1;4 .,с Г 1 с Р В Ь 1 1 1, ОГ) -ссЯСТО)т, с) ,ОО)ТО)РОМ ОГРЕ)Елелйется ИХ ОТ 14 ОШЕ;- 14" 8 ОВ = 11/Т 2 В ВИДЯ ЧИСЛЯ В ДВОИЧНОЙ форме.1 Сло гп Осппает О Вхсг 1 с б 10 ка 5 ня 8 ГО Г)ЫХО; - , ГЯ ВЫХодЕ блохасООМВ сП 1 О О фО)- 5 миоуются 4 ачяль 4 ые значения переменных1;11 1:, М,".ф, НаорИМ 810 Е 41 = К 1;4 я 4 = 1 И 642 = Г)2 яяц= = 1. ЧИСГО) Л И ЗНЗЧВНИя 41 И Р 2 ПОСТут 1 ЗЮТ н,:, вход реш 1 О)ОцегО) бКЯ о, В котором ОпРедейяеГО;Я, ",:)ЯВНО ОТНОЬ 84 ИЕ ПВРемеННЫХ 1 1;. М 1,.1"42...

Номер патента: 1690101

Опубликовано: 07.11.1991

Автор: Попов

МПК: H02K 17/14

Метки: двигателя, обмотка, пары, полюсов, полюсопереключающая, трехфазная

...напряжения на зажимы А, В, С обмотка создает магнитное поле с двумя парами полюсов, вращающееся в том же направлении, что и в предыдущем случае со скоростьюпр) 6011/Р 2=60 50/2= 1500 об/мин.При установке переключателей П 1 и П 2 в нижнее по схеме фиг. 1) положение, пере 1690101ключателя ПЗ - в верхнее положение, включении выключателей Вк 1 и Вк 2 и выключенном состоянии выключателя Вк 2 выводы 1 С 1/2 С 1, 1 С 2/2 СЗ, 1 СЗ/2 С 2 соединяются с зажимами сети А, В, С, соответственно, выводы 4 С 1, 4 С 4, 1 СЗ/4 С 2, а также 4 С 2, 4 С 5, 1 С 1/4 С 2 и 4 СЗ, 4 С 6, 1 С 2/4 СЗ соединены по три в указанном порядке, а выводы 1 С 1/2 С 1, 2 С 4, а также 1 С 2/2 СЗ, и 1 СЗ/2 С 2, 2 С 5 соединены попарно, При этом обмотка соединяется в...

Номер патента: 1690081

Опубликовано: 07.11.1991

Авторы: Кац, Кляйн, Попов, Сипайлов, Юнда

МПК: H02K 1/06

Метки: генератор, торцевой, электромашинный

...нулевой частоте. вращения (фиг.З) ЭДС генератора равна нулю, частота т=0, система перемещающихся по радиально расположенными направляющими 10 грузов 8, подпружиненных со стороны корпуса действием упругой силы пружины 9, удерживаются вблизи центра. Величина запасенной энергии равна нулю, При вращении 5 10 15 20 25 30 35 40 45 50 55 индуктора сувеличением частоты вращения система грузов, перемещаясь по радиально расположенным направляющим под действием центробежной силы инерции, занимают такое положение, при которой действие центробежной силы инерции уравновешивается силой упругости пружин (фиг,4), Торцовый генератор осуществляет запас энергии не только во вращающихся массах, но и в системе пружин, расположенных между грузами и...

Номер патента: 1689927

Опубликовано: 07.11.1991

Авторы: Король, Мокроусов, Попов

МПК: G05F 1/56

Метки: импульсной, источник, нагрузки, питания

...При этом изменяется ток, протекающий через тиристоры 8 и 9, так, чтонапряжение на выходе источника питанияне изменяется. С появлением импульса нагрузки напряжения на выходе источника питания имеет тенденцию к снижению.В соответствии с принципом действиясистемы управления тиристорами, приуменьшении выходного напряжения времяоткрытого состояния тиристоров 8 и 9уменьшается, При этом часть тока, ранеезамыкающегося через тиристоры 8 и 9, ответвляется в нагрузку, что ограничивает, снижение напряжения на выходе источникапитания в пределах заданной точности стабилизации, Таким образом, е процессе ра 5 10 15 20 25 30 35 40 45 50 55 боты предлагаемого источника питания импульсной нагрузки происходит перераспределение тока между параллельным...

Номер патента: 1689910

Опубликовано: 07.11.1991

Авторы: Веселков, Границкий, Попов

МПК: G02B 17/06, G02B 23/00

Метки: зеркальный, объектив

...объектиПервое вогнутое зерало 1 выполненоасферическим с уравнением поверхности10-го порядка. Второе зеркало 2 - выпуклый 15гиперболоид, радиус кривизны при вершине которого равен соответствующему радиусу зеркала 1, Зеркало 3 - планоидное иустановлено с возможностью наклона относительно оптической оси для обеспечения 20гидирования,Рассчитана система с входным зрачком диаметром 1 м, фокусным расстоянием т=7427мм, задний рабочий отрезок Я =1821,4 мм,относительное отверстие А=7,4, угловое поле зрения 2 й=70, линейное поле зрения21 =150 мм.Уравнениемля главного зеркала 1х+0,081356 х =0,060709 -0,00015336 у ++0,00059945 у -0,00088781 у 30Радиус при вершине г 1 = -8,236 м.Вто 2 оичное зеркало - строгий гипербо-.лоид 2:1 =41,5497, радиус...

Номер патента: 1689869

Опубликовано: 07.11.1991

Автор: Попов

МПК: G01R 25/00

Метки: гармонических, сдвига, сигналов, фазового

...времени, в течение которого амплитуда сигнала О ф) превы шает величину первого задаваемого в формирователе 1 постоянного напряжения 14 л 1. Формирователь 2 формирует на выходе импульс напряжения 02 (фиг.З), длительность которого равна времени, в течение которого амплитуда сигнала О превышает величину второго задаваемого в формирователе 2 постоянного напряжения Ооп 2,На выходе логической схемы .ИЛИ 4 формируется импульс напряжения 04, начало которого соответствует моменту первого пересечения сигналом Оф) постоянного напряжения Оол 1, а задний фронт этого импульса соответствует моменту второго пересечения сигналом Ог постоянного напряжения Ооп 2, Этот импульс напряжения 04 поступает на один из входов схемы И б, нэ второй вход которой...

Номер патента: 1689780

Опубликовано: 07.11.1991

Авторы: Гамиров, Ефимов, Зверев, Кураченкова, Попов, Ченцов, Шумилов

МПК: G01M 7/06

Метки: вагонов, железнодорожных, испытаний, кузовов

...танавливаются вибровозбудители 7 (например, пневматические), подвижные части которых соединяются с кузовом 1 вагона.Включаются вибровозбудители 3 и 7, которые воздействуют на кузов 1. и сообщают ему пространственную вибрацию, компонентами которой являются вертикальная поступательная вибрация, боковая качка и колебания галопирования. Каждая пара вибровозбудителей 3 работает синхронно и воздействует на кузов 1 через тележку 2, причем обе пары могут работать как в синхронном режиме, задавая вертикальную вибрацию, так и с заданным сдвигом по фазе, задавая колебания галопирования. Боковую качку кузову 1 задакл вибровозбудители 7, воздействующ 11 е непосредственно ов 1Системы управления вибровозбудителей 3 и 7 независимы и позволяют задавать...

Номер патента: 1689752

Опубликовано: 07.11.1991

Авторы: Гозный, Гришин, Погребняк, Попов, Чернобай, Чернышев

МПК: F28G 7/00

Метки: импульсной, нагрева, поверхностей

...- повышение эффективности очистки.На чертеже изображено предлагаемое . устройство.Устройство состоит из камеры 1 сгорания с выхлопным соплом 2, патрубка 3 для подачи топливовоздушной смеси с завихряющим турбулизатором 4, смесителя 5, периодически действующего запальника 6, трубопроводов 7 и 8 для подачи топлива и воздух подаются в смеситель топливовоздушная смесь по дается в камеру 1 сгорания. ения последней топливовозю с начальной турбулизацией поджог смеси запальником б.1689752 Составитель В,СлышкинРедактор М.Стрельникова Техред М.Моргентал Корре ескид Заказ 3805 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент",...

Номер патента: 1689647

Опубликовано: 07.11.1991

Авторы: Мазур, Мандриченко, Попов, Ткаченко, Фаустов

МПК: C04B 24/04, E21F 15/00

Метки: закладки, приготовления, твердеющей

...добавки позволяет повысить прочность закладки на 32 О/, по сравнению с неактивированной смесью. 1 табл,ям транспортабельности приготовленных смесей по трубам.Предлагаемая добавка в аиде порошка вводится прямо в шаровую мельницу и размалывается вместе с гранулированным шлаком. При этом соотношение между скоростью подачи шлака и добавки выбирается таким, чтобы оно обеспечивало отношение массы добавки к сухому шлаку 0,05-0,4. Эффективному растворению и действию добавки способствует то, что при помоле шлака в мельнице температура получаемой пульпы достигает 40 С, и раскрытие зерен шлака при ударах шаров сопровождается быстрым поступлением растворенной добавки к образовавшимся поверхностям и их взаимодействию.Приготовленная таким...

Номер патента: 1689610

Опубликовано: 07.11.1991

Авторы: Дивель, Комащенко, Песин, Попов

МПК: E21C 37/02

Метки: монолитных, объектов, орган, рабочий, разрушения

...ЫР ПОЛНЕ)-, В БИДЕ ЗЛБС, 10) ТР 5,5)КИ) Б КО(ОРУ)Спод дадлением за.(3 ЙВРе, ся . )х,","костГ1 С 5)иГ,З 1, ЧислО 5)аздди)5(ных зле)ентОБ может бьть от,"., и более.) стройс 30 р(3 б)от(3 ет слеДук)ци)1 обраЗОМ.Раб)(зчий о)(ан устаББлиБакс Б )пур б50 или скд 3 ккиыу. 13 р 5 продольном )недре)И)клина 2 или рас)Бирении зластич-ой трубки5 ЦаБЛЕНИЕ ПЕРЕДЕТСЯ гна НУтРЕННИЕ ПО.Берхнос 3 И 4 зле Гнтгч;.00)Бг ь 50:,ги51)еа з ,к Г)озерхь ссти ,ас г аызаетс 53 а УСИЛь)ЕП ПЕ Ч 5 Р)Д(Д КУ Л С НОЕ ГЛОСКЯК3, и усилие Г - Вдоль,-скосте, Л. "Г(и.Образ(з) ка "(ДЯЙ зле Вн) ВьДВИ(ае гс 5а и Од Б л. и 1,") с; ", л 5-, 1,) - и 1 ( и 1:, д Р" 55; 5 л о .скости,".) сос(3 днРГ( зле);очтаусглие. Г .73 Усь)лие .1 сбес-БЯИ 5 Бает компенсацс зазсРОБ МЕКДУ...

Номер патента: 1689308

Опубликовано: 07.11.1991

Авторы: Кириленко, Попов, Рудаков, Токарев

МПК: C03B 5/42

Метки: ванная, печь, стекловаренная

...величине соотношения расстояния от основания выступа до линии контакта стены с поверхностью расплава и толщины стены менее 0,7 наблюдается уменьшение скорости снижения температуры середины бруса на уровне зеркала стекломассы и одновременно снижается также его механическая прочность, увеличивается количество бракованных брусьев из-за трещин в основании выступа,При величине соотношения более 1,35 наблюдается лишь незначительное (на 24 - 30 С) снижение температуры бруса 6, кото4; 27 рое возрастает до 59 С для нижнего - 0,7 предела соотношения, Поэтому область значений указанного соотношения 0,7-1,35, в которой температура бруса 6 снижается существенно (на 38-59 С), является опти мал ьной.Показатели приведены в таблице,Выполнение...

Номер патента: 1689301

Опубликовано: 07.11.1991

Авторы: Белобров, Ивановский, Львовский, Мостовой, Охримчук, Попов

МПК: B66D 3/08

Метки: шкив

...в слое полимерного материала 13. В ободе шкива установлены ограничители 14, а в фу теровочных вкладышах в боковых и фрон. тальных поверхностях впрессованы фикса. торы 15 на пружинах 16.Ограничители 14 расположены по окружности обода с шагом, равным сумме длины футеровочного вкладыша и зазора между смежными футеровочными вкладышами, а магниты, расположенные на фронтальных поверхностях смежных футеровочных вкла. дышей, а также магниты расположенные на торцовых и боковых поверхностях футеровочных вкладышей и на боковой и торцовой поверхностях обода шкива, направлены одно и менными полюсам и навстречу друг другуУстройство работает следующим образом.Г 1 ри увеличении нагру з ки на канат 12, уложенный на футеровочных вкладышах 3,...

Номер патента: 1689128

Опубликовано: 07.11.1991

Автор: Попов

МПК: B61F 15/12

Метки: буксовый, узел

...ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035 Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101,Изобретение относится к железнодорожному транспортув частности к конструкции буксовых узлов колесных парподвижного состава и является усовершенствованием устрайства,то авт. св. М 51594036.Цель изобретения - повышение эксплуатационной надежности за счет повышенияэффективности визуального диагностирования состояния узла, 10На чертеже представлен буксовый узел,разрез,Буксовый узел содержит корпус 1 скрышкой 2, охватывающий подшипники 3,закрепленные на оси колесной пары 4 посредством торцовой части 5 и стопорнойпланки 6, зафиксированной на...

Номер патента: 1689104

Опубликовано: 07.11.1991

Авторы: Калугина, Попов, Хорпяков

МПК: B29C 37/00, B29D 29/06

Метки: клиновидный, конвейерных, концов, лент, разделки, стык

...по обработанной поверхности. 3 ил. Опора 5 представляет собой клин, угол а которого соответствует углу а клиновидного среза конца ленты. Режущий орган 8 выполнен в виде двух вращающихся навстречу друг другу режущих головок 10 с ножами 11. Для обеспечения ровной обработанной поверхности ножи головок перекрывают друг друга, образуя общую зону обработки Р,Для обеспечения качения катков 6 по обработанной поверхности ширина, захвата М режущих головок 10 превышает габариты Й, т,е. расстояния между катками по ширине рамы 7.разметку стыка и в зависимости от толщиныленты и длины стыка выбирают соответствующую опору 5, имеющую вид клина.Опору 5 укладывают в соответствии сразметкой, осуществленной ранее, и размещают на ней узле 4 обработки.Ножи...

Номер патента: 1689093

Опубликовано: 07.11.1991

Авторы: Кислых, Конкина, Попов

МПК: B29C 35/02, B29C 43/36

Метки: колец, пресс-форма, резиновых, уплотнительных

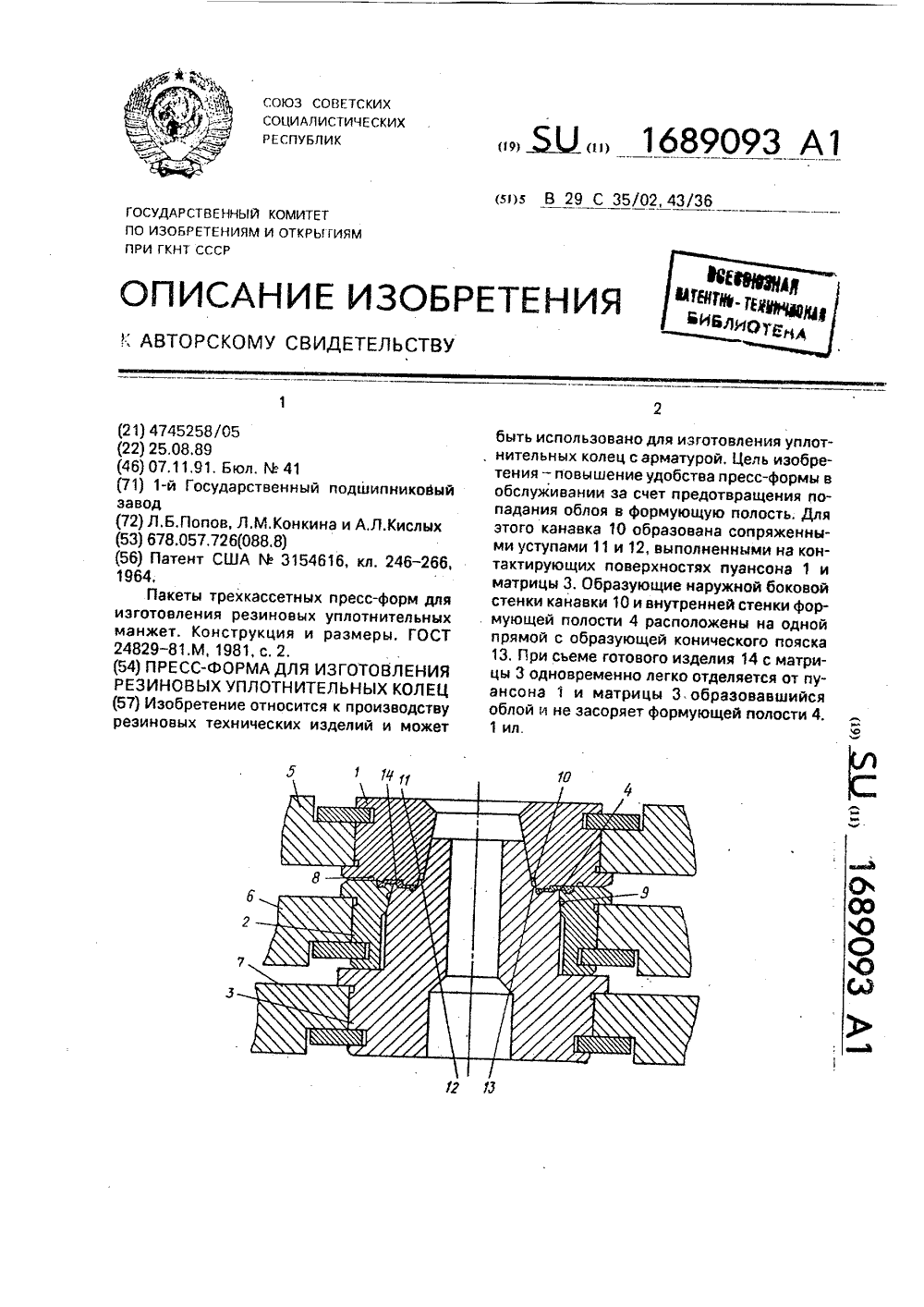

...для изготовления резиновых уплатнительных колец содержит пуансон 1, обойму 2 и матрицу 3, образующие кольцевую формующую полость 4 и монтажные плиты 5-7 соответственна для их установки, На плоскостях разъема пуансона, обоймы и матрицы размещены облойные канавки 8-10,Размещенная на плоскости разъема пуансона и матрицы облойная канавка 10 образована сопряженным уступами 11 и 12, выполненными на контактирующих поверхностях пуансона 1 и матриц:,1 3 соответственно. Канавка 10 расположена выше формующей полости и отделена от нее коническим пояском 13, выполненным на поверхности контакта матрицы 3 с пуансонам 1. Образующие наружной боковой стенки канавки 10 и внутренней стенки кольцевой полости 4 расположены на одной прямой и образующей...

Номер патента: 1688911

Опубликовано: 07.11.1991

Авторы: Ефимов, Захаров, Нетеса, Попов, Сидоров, Чемезова, Шумилов

МПК: B02C 15/14

Метки: бегунковая, мельница

...под каки нерабочая поверхность подвижных элементов имеФт овальную или полуэллиптическую формув окружном направлении перемещения катков, Это также позволяет уменьшить за счетвозможности качения в момент наезжаниякатка динамическое воздействие на подвижный элемент при отсутствии между ними стружки, С этой же-целью подвижныеЭлементы могут выполняться из упрочняющейся при наклепе износостойкой высокомарганцовистой стали. Изготовлениерабочих органов мельницы из марганцесоержащей стали имеет также цель получитьолее однородную по составу измельченную стружку, Поэтому катки целесообразно(изготавливать из колесной стали. В условиях вагоноремонтного производства это легКо осуществляется применением в качестве катков выработавших технический...

Номер патента: 1688469

Опубликовано: 30.10.1991

Авторы: Попов, Трещев

МПК: H05K 5/00

Метки: корпус, прибора

...сварки). Каждый уголок выполнен ввиде отрезка профиля в Форме угольника со скосом 15 (например, отрезкакосоугольного профиля швеллерного се -чения) и установлен на крышке 2 такимобразом, что ориентирован скосом 15в сторону уплотнительной манжеты 5.Корпус снабжен элементами уплотнения крепежных винтов 4,каждый иэ которых выполнен в виде плоской прокладки 16 и размещен между соответствующим уголком 3 и поверхностью 13 основания 1,Прокладки 16 могут быть установлены, например, на поверхности 17уголка 3 и расположены под манжетой 5, часть которой, расположеннаявнутри корпуса, размещена в полости18, образованной скосом 15 уголка 3,поверхностью 9 крышки 2 и поверхностью 13 основания 1.Прокладки 16 обеспечивают герметизацию...

Номер патента: 1688299

Опубликовано: 30.10.1991

Автор: Попов

МПК: H01H 67/04

Метки: искателем, шаговым

...шага ловной контакт 16 шагового искателя ваго искателя оказываются под напряжениНа схеме пунктирными линиями показа- ем, идет первый проход шагового искателя.но управление перебросом через раздели- Но на последней ламели 6 вторая обмоткательные диоды 17 и 18 шаговогоискателя 19 10 реле 8 не включается, так как замыкаю 1688299щий контакт 15 коммутац юнного реле 13 разомкнут. Коммутационное реле включается на нулевой лэмели 7 по цепи: плюсовая шина 1, контакт 11, щетка 5, ламель 7, контакты 4 и 12, обмотка 13, минусовая шина 2, 5 Реле 13 включается и сэмоблокируется через свой замыкающий контакт 14, а замыкающим контактом 15 готовит цепь включения обмотки 10 реле 8, При вторичном проходе шагового искателя через последнюю ла мель б...

Номер патента: 1688172

Опубликовано: 30.10.1991

Автор: Попов

МПК: G01N 27/07, G01R 15/00, G01R 27/26 ...

Метки: датчик, емкости, металлических, оксидированных, поверхностей, разветвленных, удельной

...зазор порядка нескольких десятков микрон. Например, если диэлектрическую прокладку 8 изготовить из фторапластавай пленки толщиной 20 мкм, а измерительный электрод 1 из металлической фольги толщиной 35 мкм, та эквивалентный зазор составляет 55 мкм,Составные части предлагаемого датчика можно соединять склеиванием, Крепить датчик можно за диэлектрическое основание 3.Ввиду большого разнообразия вариантов крепления датчика элементы крепежа на фиг. 1 ие показаны. Электрическое соединение с электродами датчика можно осуществить например, выводом 9 о 1 охранного электрода 2 и выводом 10 от из. мерительного электрода 1, аналогично известному датчику.Определить величину тангеициального отклонения силовых линий электрического поля иа...

Номер патента: 1688138

Опубликовано: 30.10.1991

Авторы: Вожаков, Гамиров, Ефимов, Попов, Ченцов

МПК: G01M 7/00

Метки: динамических, испытаний, рельсового, средства, стенд, транспортного

...Другая продольная балка 20, смонтированная на тележке 26, снабжена тензометрическим упором 27 и передает распорную сосредоточенную нагрузку на другую торцовую стену (дверь) испытываемого вагона 8.,Шкворневые балки 28 и 29 с двух сторон симметрично относительно продольной оси испытываемого вагона 8 связаны тягами 30 и 31. Каждая тяга 30 через штанги 32 соединена с корпусом гидроцилиндра 33, а каждая тяга 31 через соединительные штан. ги 34 - с плунжером 35 цилиндра, обеспечивающего растяжение, и с плунжером 36 цилиндра сжатия. Для проведения ресурсных испытанийагон 8 устанавливается на стендовую позицию между нагружающим 1 и неподвижным 2 упорами и соединяется продольными 5 соединительными балками 11 и 12 со стендомпри помощи клиньев 9...

Номер патента: 1688133

Опубликовано: 30.10.1991

Авторы: Калиниченко, Попов, Рудычев

МПК: G01K 11/24

Метки: поля, температурного

...и искривленными вдоль траектории, совпадающей с профилем контролируемого тем пературного поля, например,. в, форме меандра, плоской или объемной спирали.Акустические детекторы 3 и 4;,ЪЫ 1 ж 1 ы обладать широкой полосой .п фск 1 гия, слабой зависимостью чувствит Фанти а температуры и могут быть изгщ 4 ены из широкополосной пьезокерамики с высоко- "температурной точкой Кюри, напрймер, типа 1 ДТС; ПКРи др.В. качестве импульсного источника 7 излучения могут быть использованы различные источники ионизирующего излучения (пучки ускоренных электронов, протонов ионов и др. элементарных частиц) и лазеры В последнем случае по крайней мере один из звуководов должен бьггь прозрачным для 15 лазерного излучения и может быть выполнен, например, из...

Номер патента: 1688094

Опубликовано: 30.10.1991

Автор: Попов

МПК: F28C 1/00

Метки: градирня

...ОПИСАНИЕ ИЗО К АВТОРСКОМУ СВИДЕТЕЛЬС(56) Авторское свидетельство СССРМ 592944, кл, Е 04 Н 5/12, 1973.(57) Изобретение относится к устройствадля охлаждения оборотной воды, напримерв системах технического водоснабжениэнергетических объектов и позволяет упростить технологию монтажа и демонтажоросителя градирни при выполнении его и Изобретение относится к устройствам для охлаждения оборотной воды, например, в системах технического водоснабжения энергетических объектов,Цель изобретения - упрощение технологии монтажа и демонтажа оросителя градирни при выполнении его из рулонного пленочного материала.На чертеже показана градирня, общий вид.Градирня содержис водораспределителеми окнами 3, бассейнбашней 1. В бассейненая емкость 5 с возмния по...

Номер патента: 1687761

Опубликовано: 30.10.1991

Автор: Попов

МПК: E21B 10/08

Метки: долото, шарошечное

...смазкой, Долото может быть снабжено компенсатором, выполненным в виде глухого сверления 7 с размещенными в нем поршнем 8, пружиной 9 и дополнительными шариками 1 О., Шарики могут быть выполнены из бронзы или неметаллических материалов, например фторопласта. Вязкость смазки в пространстве между шариками может быть больше, чем вязкость смазки в полости подшипников 4. В проточке 5 может быть установлено ребристое кольцо 11 в виде крестовины в поперечном сечении. В ребрах кольца 11 выполнены сквозные отверстия 2.Работа долота осуществляется следующим образом.Связанные друг с другом густой смазкой шарики 6 представляют собой плотное кольцо, хорошо прилегающее,к трущимся поверхностям. При врашении шарошки благодаря небольшому зазору между...

Номер патента: 1687663

Опубликовано: 30.10.1991

Авторы: Казанская, Митрофанова, Попов, Соколов, Хутмахер

МПК: D03D 15/00

Метки: покрытие, полимерное, ткань

...н 4 лгел на 40 сьл по ос 4 авс - 90. По утку - 83, Ткань :лмеет отношение общей паристости к С 4 вазной, равное 230 при коэффициенте строен гя 2,98, Раздиаа 4 ащая нагрузка повышена на 18 - 20., прочность связи с ПВХ- покрытием ув 8 ли"ена в 1,59 раза при снижении поверхностной плотности на 4 Оуф Г 1 р и и 8 р .5. Ткань под полимерное :Окрь 4 тие образована Г 48 реплетением кру.еных комплексных полиэфирных оснОвных ,.Итей структуры 28 48 кс х 2 и уточных структуры 28 текс х 3 Ткань имеет отношение общей паристасти х сквознойравное 1,7 при кОзффици 8 ет 8 стрОения 1,5,П р и м 8 Г 6. Ткань под полимерное покрытие образована переплетением кру.еных комплексных основных нитей структурц 28 текс х 2, уточных структуры 28 текс х 2.Ткань имеет...

Номер патента: 1687580

Опубликовано: 30.10.1991

Авторы: Гершман, Губанова, Попов, Пыко, Савватин, Тимина

МПК: C05D 1/04

Метки: калия, хлористого

...т/ч воды, За счет охлаждения и испарения указанного количества воды образуется 182,122 т/ч твердого кристаллического хлористого калия и 1013,922 т/ч маточного раствора. Суспензию хлористого калия подвергают классификации по крупности 0,3 мм и погучают 56,542 т/ч мелкокристаллического продукта и 125,580 т/ч крупно 5 10 15 20 25 30 35 40 45 50 55 кристаллического. Крупнокристаллический хлористый калий направляют на промывку, сушку, на обеспыливание и получают 120,750 т/ч готового обеспыленного продукта, 4,830 т/ч пылевого продукта и 4,086 т/ч промывной воды от промывки крупнокристаллического хлористого калия.Пылевой продукт, мелкокристаллический хлористый калий обрабатывают водой в количестве 59,293 т/ч, добавляют промывную воду от...

Номер патента: 1687491

Опубликовано: 30.10.1991

Авторы: Аркатов, Бойков, Елесин, Капитоненко, Костроминов, Переборов, Подгайченко, Полушкин, Попов, Разумовский

МПК: B61L 23/14

Метки: движения, интервального, поездов

...параллельно которым включены последовательно соединенные контакт 5.3 и собственный контакт 8,3, Обмотка реле 3 подключена к источнину питания через контакт 2.2 и контакт 1.2, паралл 8 льно кОтОг)ому вклк)чен конта 3,4, Повторитель 9 путево 0 р 8 л 8 с контактОм 9,1 подключен к источнику питания через контанты 1,3 и 6.3, Устройство содержит также линейное реле 1 О с контактами О.1 и 1 О,2. Кона 10,1 вкюен в цепи путевой обмотки реле 1, а контакт 1 О,2 с контактом 9.1 включен в цепи питания блока 11 управления лампами путевого светофора,5 1 О 15 2 О 25 30 35 40 45 Устройство работает следующим образом.При вступлении поезда на блок-участок, предшествующий данному (либо более дальний), контактами реле фиксации занятия рельсовой цепи этого...
