Негриенко

Номер патента: 2002006

Опубликовано: 30.10.1993

Авторы: Костанда, Негриенко

МПК: E04B 1/84

Метки: звукопоглощающее

...20-Щ, явлюощуюся отходами различных отраслей промышленности, о частности горношахтной, строительной и др. Фиксатор положения экрана оыполнен о виде направляющей полой втулки 5 с крепежным элементом 6 для закрепления втулки 5 на фале 4, втулки 7, жестко закрепленной на направляющей втулке 5 или выполненной как Одно целое с ней, элемент 8 крепления экрана 2 к втулке 7.Способ крепления перфорированного экрана 2 у отракотельной поверхности 1 заключается о следующем.На фал 4 надевают расчетное количество направляющих втулок 5. Верхний конец фала закрепляют на закладном элементе подвески 3, например, размещенном на потолке 9 или стенке, а нижний конец фала 4 прикрепляют к полу помещения с помощью натяжного устройства 10. В экране 2 выполняют...

Номер патента: 1819956

Опубликовано: 07.06.1993

Авторы: Костанда, Негриенко

МПК: E04B 1/84

Метки: метрополитена, поезда, снижения, шума

...шума поезда 10 места. В связи с этим, использование подметрополитена, платформенного пространства в качествеУстройство для глушения шума поезда полостей акустических резонаторов весьма метрополитена. содержит звукопоглощаю- целесообразно как с конструктивной, так и щую облицовку 1, прикрепленную к стенке с экономической точек зрения.2 тоннеля 3, к его полу 4, к днищу 5 кузова 15 Напротив отверстий 12 звукопоглощаю, к передней и торцовой стенке кузова ва- . щая часть облицовки 1 может иметь перфогона б (не показано), к передней части 7 рированные участки.платформы станции метрополитена, обра- Блатодаря включению в устройство для зующей систему резонаторов. Гельмгольца, . глушения шума системы резонаторов достиполости 8 которых...

Номер патента: 1815506

Опубликовано: 15.05.1993

Авторы: Негриенко, Степанов

МПК: F23L 15/00

Метки: сжигания, топлива

...устройство; 3 - линия подачи газовоздушной смеси; 4 - линия дутьевого воздуха из атмосферы; 5 - запорный орган; 6 - линия подачи дутьевого "шахтного" воздуха из диффузора 7 вентиляторной установки с исходящей струей; 8 - вентилятор главного проветривания шахты; 9 - ствол шахты; 10- дутьевой вентилятор; 11 - регулирующая заслонка; 12 - перекидной запорный орган; на фиг.2 - система для сжигания твердого (или жидкого) топлива., где 1 - топочная камера; 2 - топливоподача; 3 - линия подачи дутьевого воздуха из атмосферы; 4 - перекидной запорный орган; 5 - линия подачи дутьевого шахтного воздуха иэ ствола (шурфа) 6 шахты (крыла шахты участка) с исходящей струей воздуха; 7 - дутьевой вентилятор; 8 - регулирующая заслонка; 9 - растопочное...

Номер патента: 1740888

Опубликовано: 15.06.1992

Авторы: Мягков, Негриенко, Степанов

МПК: F23L 15/00

Метки: воздуха, подачи, топку

...запорной заслонки через дополнительный датчик реверса, а датчик на метан подключен к исполнительному механизму запорной заслонки через дополнительный элемент сравнения и регулирующий блок.На чертеже схематично изображена система подачи воздуха в топку,Система подачи воздуха в топку 1 содержит дутьевой вентилятор 2 и воздухо 10 15 30 35 40 45 чика 16 подается импульс на 50 исполнительный механизм 15 запорной заслонки 14, в результате перекрывается воз 55 20 25 подводящие трубопроводы 3 и 4. Заборный патрубок 5 воздухоподводящего трубопровода 3 выполнен из двух входных участков 6 и 7. Входной участок 6 сообщен с атмосферой, а входной участок 7 - с помещением 8 топки 1, Участки 6 и 7 патрубка 5 разделены перекидной регулирующей заслонкой...

Номер патента: 1676872

Опубликовано: 15.09.1991

Автор: Негриенко

МПК: B60P 7/12

Метки: диаметра, различного, средство, транспортное, труб, укладки

...распорным устройством, например, клиньями 5 или мягкой гибкой оболочкой 6 С-образной формы, снабженной питающим шлангом 7, в который нагнетают среду под давлением или др, типом распорного устройства. На первый ряд труб устанавливают поперечные балки 8 второго ряда яруса и следующий ряд труб в положении "Труба в трубе" и т,д, Распорные устройства из мягкой оболочки 6 многократного пользования. Трубы укладывают так, чтобы они одним торцом упирались в торцовую стенку 9 транспорта, При наличии боковых стенок гибкие вертикальные обвязочные элементы 10, например, с винтовыми стяжками 11, огибающие штабель труб, закрепляются на раме 1, При отсутствии боковых стенок трубы закрепляют вертикальными гибкими обвязочными элементами 10 с...

Номер патента: 1395898

Опубликовано: 15.05.1988

Авторы: Гавриленко, Негриенко, Степанов, Цымбаленко

МПК: F23C 10/04

Метки: кипящего, слоя, топка

...97038ВНИИПИ Государственно3035, МоПроизводственно-полигра Р под аушск пятне Изобретение относится к теплоэнергетике, а именно к топкам для сжигания высокозольного топлива в низкотемпературном кипящем слое, и может быть использовано на тепловых электростанциях. 5Целью изобретения является повышение геплосъема. На фиг. 1 изображена схема топки киящего слоя; на фиг, 2 - схема топки с10 асположением ширм под углом к оси топи; на фиг, 3 - разрез А - А на фиг. 1; на иг. 4 - центрально расположенная ширма, ид сбоку.Топка кипящего слоя содержит разде,енные провальной газораспределительной 15 ешеткой 1 камеру 2 сгорания и зольный ункер 3 с установленными в них поверх- остями 4 нагрева, Поверхность нагрева бунера 3 выполнена в виде...

Номер патента: 1364552

Опубликовано: 07.01.1988

Автор: Негриенко

МПК: B65D 85/42

Метки: лампы, накаливания, упаковка

...гибкой заготовки, состоящей из двух одинаковых частей 1 и 2 с линиями 3 перегиба, совпадающими с продольной осью симметрии частей 1 и 2 заготовки. Кромки заготовки соединены с образованием проемов 4 и 5 в торцах упаковки. При этом длина 1 верхней кромки 6 каждой части 1 и 2 превышает длину 1 ее нижней кромки 1, Упаковка имеет форму двух усеченных пирамид 8 и 9, соединенных большими основаниями. Упаковка может быть снабжена хвостовиком 10 в форме призмы, предназна" ченной для размещения цоколя лампы. Заготовка может быть выполнена.из двухслойного гофрированного картона, Части 1 и 2 заготовки соединены посредством клеящей ленты 11, представляющей собой, например, бумажную лен туфШирина 1 каждой части заготовки на участках, формирующих...

Номер патента: 1196994

Опубликовано: 07.12.1985

Авторы: Бороденко, Негриенко, Шевчук

МПК: H02H 7/09, H02P 5/28

Метки: асинхронным, электродвигателем

...функционирует следующим образом.При исчезновении одной из фаз10 устройство выполняет функции защиты)с выдержкой времени от неполнофазного режима, поскольку в напряжениивыпрямителя 1 образуются провалы,. разностное напряжение на динисторе 11периодически превышает 0,50 дннистор 11 отпирается и конденсатор 7через резистор 9 начинает разряжаться на цепь управления тиристора 5,удерживая его в открытом состоянии.20 Процесс разряда разбивается на дискретные интервалы вследствие.периодического запирания динистора 11 припоявлении напряжения исправных фазсети, что обеспечивает достаточную25 выдержку времени защиты даже принебольшой емкости конденсатора 7,С разрядом конденсатора до Бщ 11пороговый элемент больше не отпирается, тиристор 5...

Номер патента: 1038705

Опубликовано: 30.08.1983

Автор: Негриенко

МПК: F23B 5/02

Метки: топка

...под ней бункер-накопитель провала, соединенный каналом с питателем бункер-накопитель снабжен датчиками верхнего и нижнего уровней провала, а ка- ЗО нал - заслонкой и эжектором с задорным вентилем.на входе в его активное сопло, ,подключенное к дополнительномутрубопроводу сжатого воздуха, соединенному дополнительным байпасным трубопроводом, З 5 имеющим задвижку, с каналом.Причем питатель может быть выполнен в виде пневмомеханического эабрасы вателяаНа чертеже изображена топка.Топка содержит колосниковую решетку 3. и бункер-накопитель 2 провала, со. - единенный каналом 3 с питателем 4 и снабженный датчиками 5 и б соответственно верхнего и нижнего уровней про 45 вала, Канал 3 снабжен заслонкой 7 и 08эжектором 8 с запорным вентилем О,...

Номер патента: 978368

Опубликовано: 30.11.1982

Авторы: Балан, Гроссман, Гуревич, Негриенко

МПК: H04B 3/46

Метки: импульсам, коэффициента, ошибок

...определяющим принцип работы устройства с точки зрения учета информации о потоке ошибок. В момент окончания очередного подынтервала измерения импульс с выхода формирователя 9 одновременно подает сигнал на блок 7 управления, который начинает считывание информации с выходных шин коммутатора 6 в блок 10 вычислений и закрывает ключ 3, прерывая поступление импульсов на входы98 есчетчиков 4 и 5 на время, необходимоедля считывания информации, накопившейся за подынтервал измерения. После окончания цикла работы блока 7 (а он зависит от разрядности счетчиков 4 н 5), на его выходе вырабатывается сигнал, который открывает ключ 3 и возвращает в исходное состояние счетчики 4 и 5. После этого начинается втррой подынтервал измерения. С его окончанием...

Номер патента: 964181

Опубликовано: 07.10.1982

Автор: Негриенко

МПК: E21F 3/00

Метки: защиты, перегрева, рабочих

...13, Фиксирующими вертикальное положение свободно подвешенных полос экранов 3 или их свернутое в вертикальной плоскости положение, Фиксаторы 13 могут быть выполнены в виде соединительной кнопки, крючка и петли, отдельных деталей из стали имагнита, закрепленных на полосах экрана 3. Фиксатором положения пластинок служит шарнир 1 ч. Карниз 9 вместес экраном 3 может перемещаться в направляющих 8 с помощью механизма перемещения, выполненного в виде привода 15 и тяги 16, чем обеспечиваетсяподъем или опускание экрана 3. Экран3 может перемещаться на карнизе 9 ив поперечном направлении.Устройство работает следующим образом,Монтаж устройства производитсявначале проходки, а затем его пере-мещают вслед за продвиганием забоягорной выработки,...

Номер патента: 944123

Опубликовано: 15.07.1982

Авторы: Балан, Гроссман, Гуревич, Негриенко

МПК: H04B 3/46

Метки: коэффициента, ошибок

...выход счетчика 5 и прямые выходы триггеров 7 и 8 в состояние логической и 1 УПри этом на первом и втором выходах дешифратора 1 1 установится уровень ло 40 гического "0, а на третьем - логической "1", а сигналы с выходов триггеров 7 и 8 закроют триттер 9, и ключ 4 и информация с выхода компаратора 2 не будет поступать на входы корректора 345 и счетчика 6. После окончания импульса установки начинается второй этап работы, во время которого происходит запись входной информации через корректор 3, которыи выэ 50 полняет логическую функцию ИЛИ, в регистр 1 сдвига,Одновремено начинает работать счетчик 5, на выходе которого первый импульс появляется через М тактовых интервалов,Число Й выбирается из соотношения йИ , где И- длина регистра 1 сдви 3...

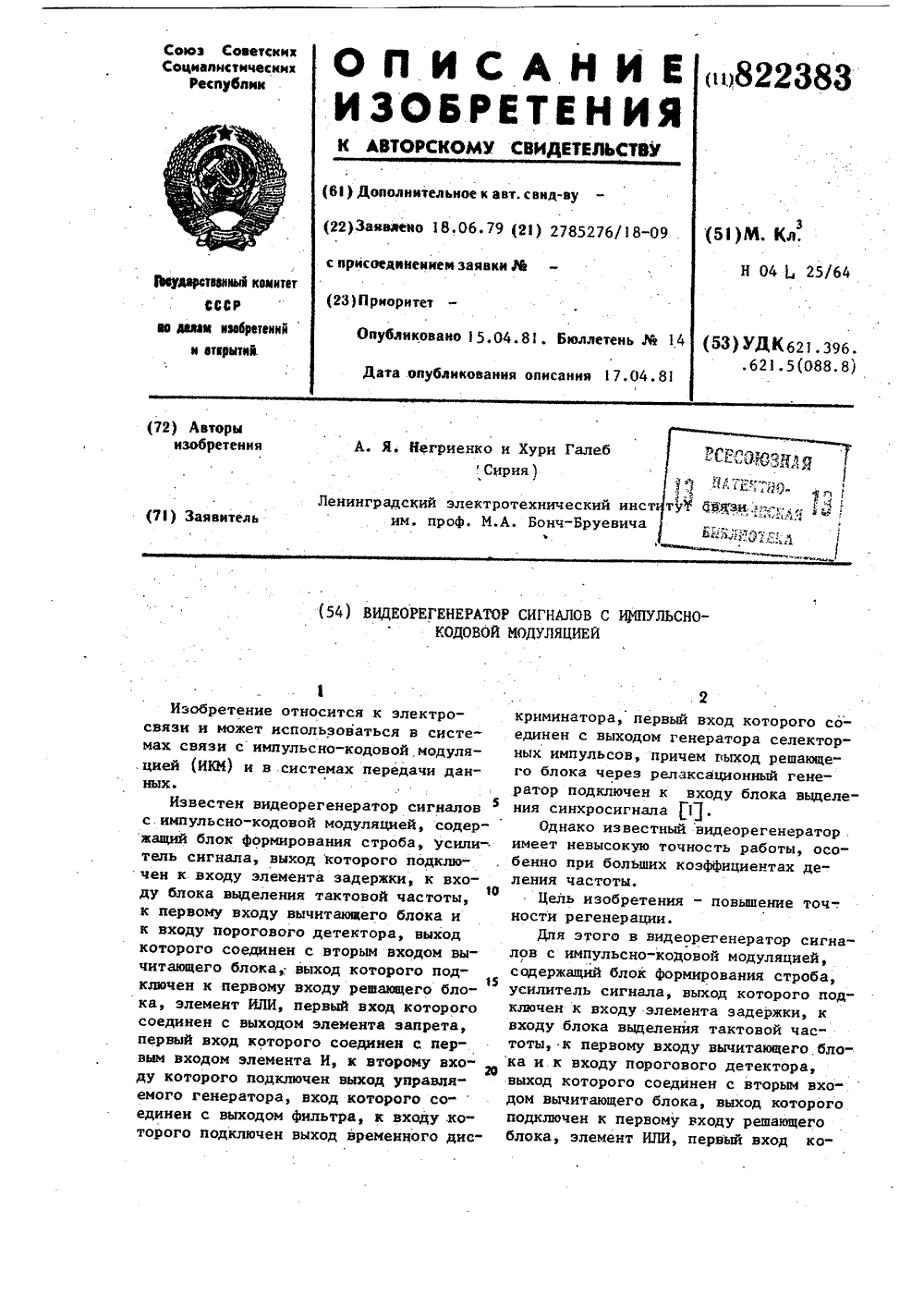

Номер патента: 822383

Опубликовано: 15.04.1981

Авторы: Негриенко, Хури

МПК: H04L 25/64

Метки: видеорегенератор, импуль-cho-кодовой, модуляцией, сигналов

...импульсом синхрогрупп. 83 4Далее сигнал с выхода блока 9 и сигнал с выхода. элемента задержки 10 подаются на блок 11 совпадений, который пропускает на выход только ту часть среднего импульса сийхрогруппы, которая совпадает во времени с импульсом, поступающим на вход блока 11 совпадений с выхода блока 9. Одновременно накопитель 18 начинает накапливать импульсы, которые поступают на его вход с блока 9. После завершения переходного процесса, в течение которого частота управляемого генератора 14 становится равной тактовой частоте следования символов группового видеосигнала, потенциал на выходе накопителя 18 достигает уровня, при котором запрещается с помощью элемента запрета 15. прохождение на вход блока 5 сигнала с выхода блока 2...

Номер патента: 785519

Опубликовано: 07.12.1980

Автор: Негриенко

МПК: E21F 11/00

Метки: защиты, перегрева, рабочих

...непосредственно в пространство ,за основным экраном, минуя внутриэкранное пространство, 35Работает устройство для защиты рабочих от перегрева следующим образом.Монтаж теплозащитного устройства производится один раз, а затем экраны 5 и б перемещаются вслед за подвиГанием забоя горной выработки в последовательности и в положение, зависяц/ее от рода выполняемых проходческих операций. Оставив изолированными с помоцью дополнительного экрана б забой и стенки призабойного пространства и отведя основной продольный экран в закрепленную часть ныработки, возводятпостоянную крепь, По мере вознеденияпостоянной крепи основнои продольныиэкран смецают в сторону забоя.Возведя постоянную крепь на положенное расстояние, основной продольный экран...

Номер патента: 750111

Опубликовано: 23.07.1980

Автор: Негриенко

МПК: E21F 11/00

Метки: выработке, горной, горнорабочими, завалом, застигнутыми, связи, установления

...щетинок из аналогичного материала, размещенными по всей поверхность" шара в шахматном порядке. Шар может иметь конусообразные сквозные отверстия для взаимодействия воздуха с поверхностью шара. На участке трубопровода, входящего в завал 5, до завала, установлен прибор 6, с помощью которого можно регистрировать давление нагнетаемого воздуха (манометр, микроманометр, воздухомерная трубка с манометром).Налаживание связи с пострадавшим посредством предлагаемого устройства осуществляется следующим образом.Эластичный шнур 3 с укрепленными на нем шарами 4 вводят в трубопровод и на75011) формула изобретения тель Л. Дудче. Шуфрнч26ного ком итений и откРву шскаяУжгород, ул Соста а Техред К Тираж 6 ИПИ Государстве по делам изобрет Москва, Ж - 35 ПП...

Номер патента: 700659

Опубликовано: 30.11.1979

Автор: Негриенко

МПК: E21F 5/00

Метки: воздушной, волны, гашения, ударной

...гипса укладывают трубу 8, а при необходимости трубу 9 с лядой для сохранения вентиляционного режима по выработке. Возводят жесткий слой известным способом с помощью установки для получения водногипсовой смеси. Затем через трубу 8 в пространство между шторой 3 и слоем 1 нагнетают пенопласт, получаемый с помощью установки для его получения, Для этого сжатый воздух от компрессора 10 по трубопроводу, а с помощью насосного агрегата 11 растворы смолы и вспенивающе-отверждающего продукта по шлангам 12 поступают во вспенивающее устройство 13. Полученный во вспенивающем устройстве пенопласт через трубу 8 поступает в пространство горной выработки, ограниченное шторой 3 и жестким слоем 1. Ляда в трубе 9 закрывается преимущественно дистанционно....

Номер патента: 608005

Опубликовано: 25.05.1978

Автор: Негриенко

МПК: E21F 11/00

Метки: защиты, перегрева, рабочих

...1 показана тупиковая горнаявыработка с установленным в ней устройством, продольный разрез; на фиг, 2 - то же,поперечный разрезУстройство состоит из продольного зашитного экрана 1, по форме повторяющегопрофиль выработки 2, в которой он разме-щен, выполненного из секций, в которыхимеются входные 3 и выходные 4 каналыпо которым циркулирует хладоноситель. Секции соединены между собой, а в верхнейточке прикреплены к монорельсу 5 черезроликовые каретки 6. Устройство состоиттакже из торцового защитного экрана 7,расположенного со стороны забоя выработки 8, выполненного в виде створок 9, снабженных фиксаторами 10, при этом торцовыйэкран шарнирно соединен с продольным экраном,Секции в з608005 Составитель Э, Рудневадактор Е. Полиояова ТехредО,...

Номер патента: 318826

Опубликовано: 01.01.1971

Авторы: Белкин, Всесоюзный, Негриенко, Потапенко, Чаркод

МПК: G01F 23/22

Метки: заполнения, компонентов, объема, подачи, смеси

...прорезиненным трубопроводам 9 исходных компонентов в смесительное устройство 10 осуществлен с помощью гальванических датчиков 11, Анодами датчиков 11 являются металлические отрезки трубопроводов, а катодами - электроды, вмонтированные в трубопроводы на изоляторах в виде свечей зажигания. Аналогично выполнен датчик 12 контроля выхода готовой массы из смесительного устройства 10. Гальванические датчики контроля непрерывности подачи исходных компонентов и выхода готовой массы включены на регистрирующее устройство 5 и сумматор 6.Устройство работает следующим образом: по прорезиненным трубопроводам 9 в камеру смесителя 10 поступают исходные компоненты,Изобретение может быть использовано, например, при сооружении изолирующих перемычек в горных...

Номер патента: 293821

Опубликовано: 01.01.1971

Авторы: Долей, Негриенко, Сенкевич, Теличко

МПК: C08J 9/00

Метки: пенопласта

...отношении к содержащемуся в ней свободному формальдегиду 1,0 - 1,2: 2, и вспецивающеотверждаюгцего агента, который предварительно смешан с диэтилецгликолем, взятым в количестве 23 - 24 вес. ч. па 100 вес. ч. модифицированной смолы. ЕНИЯ ПЕНОПЛАСТА Пример. К 100 вес. дсгидцой смолы с соде ,юго формальдегида д техщгчсского рсзорцпцд шивают в течение 30 лп характеризуется следую 15 50 вес. и. полученной предварительно взбитой 33 вес. ч. водного расгво щих и отвержддющпх пр дизтплсцглпколя. Композ 20 в течение 60 - 80 гск до цой вспецивающсй масс ждают при 18 - 20 С,В таблице приведены293821 Грсдл дГДСМЬ 1 й пенопласт 1 1.1 1 с с т и ы и Показатель пенопласт 0,037- 0,046 0,06 - 0,07 Объелпый все, г/ез 1 з Предмет изобретения Липсйиал...
