Видеорегенератор сигналов с импуль-cho-кодовой модуляцией

Номер патента: 822383

Авторы: Негриенко, Хури

ZIP архив

Текст

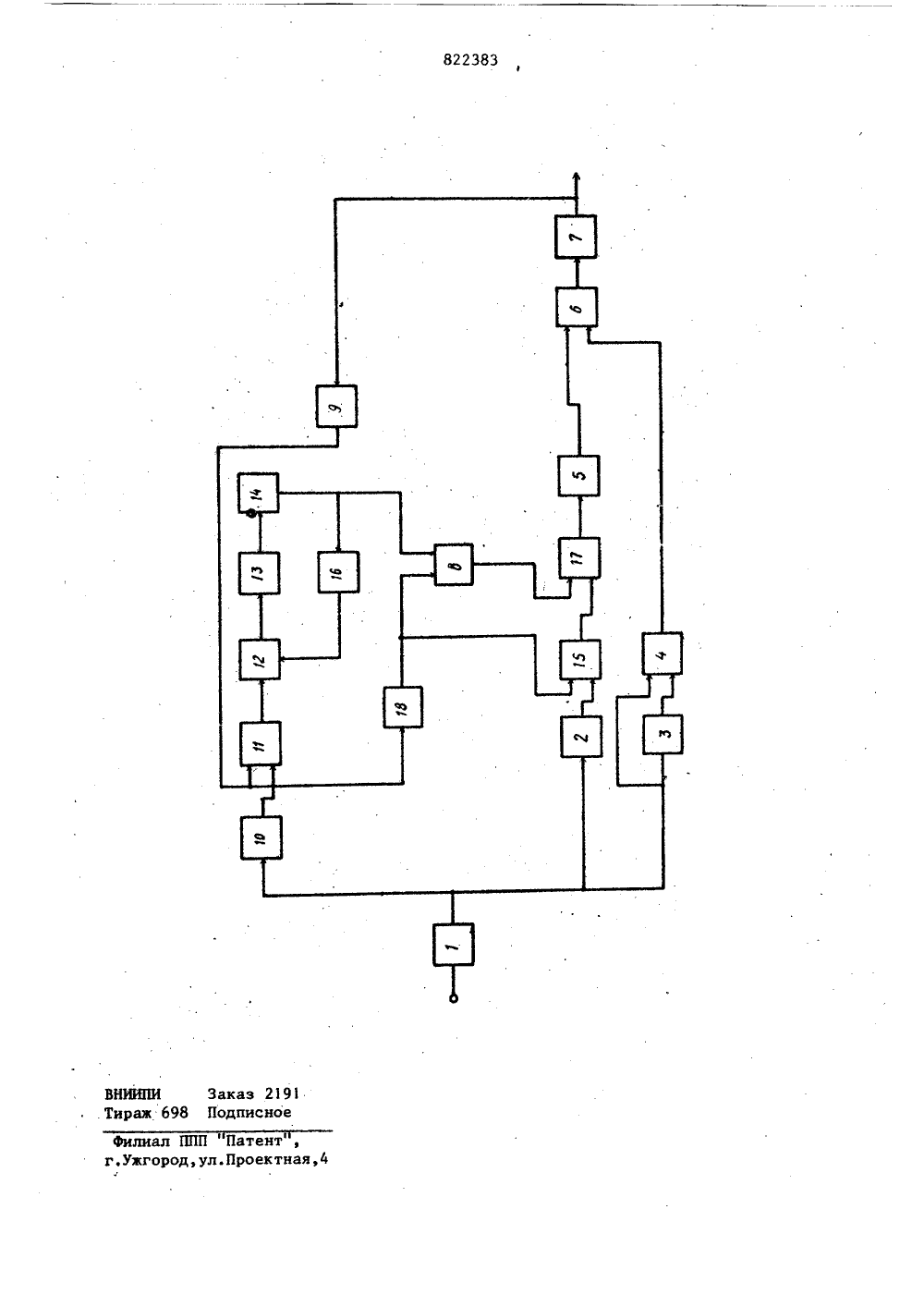

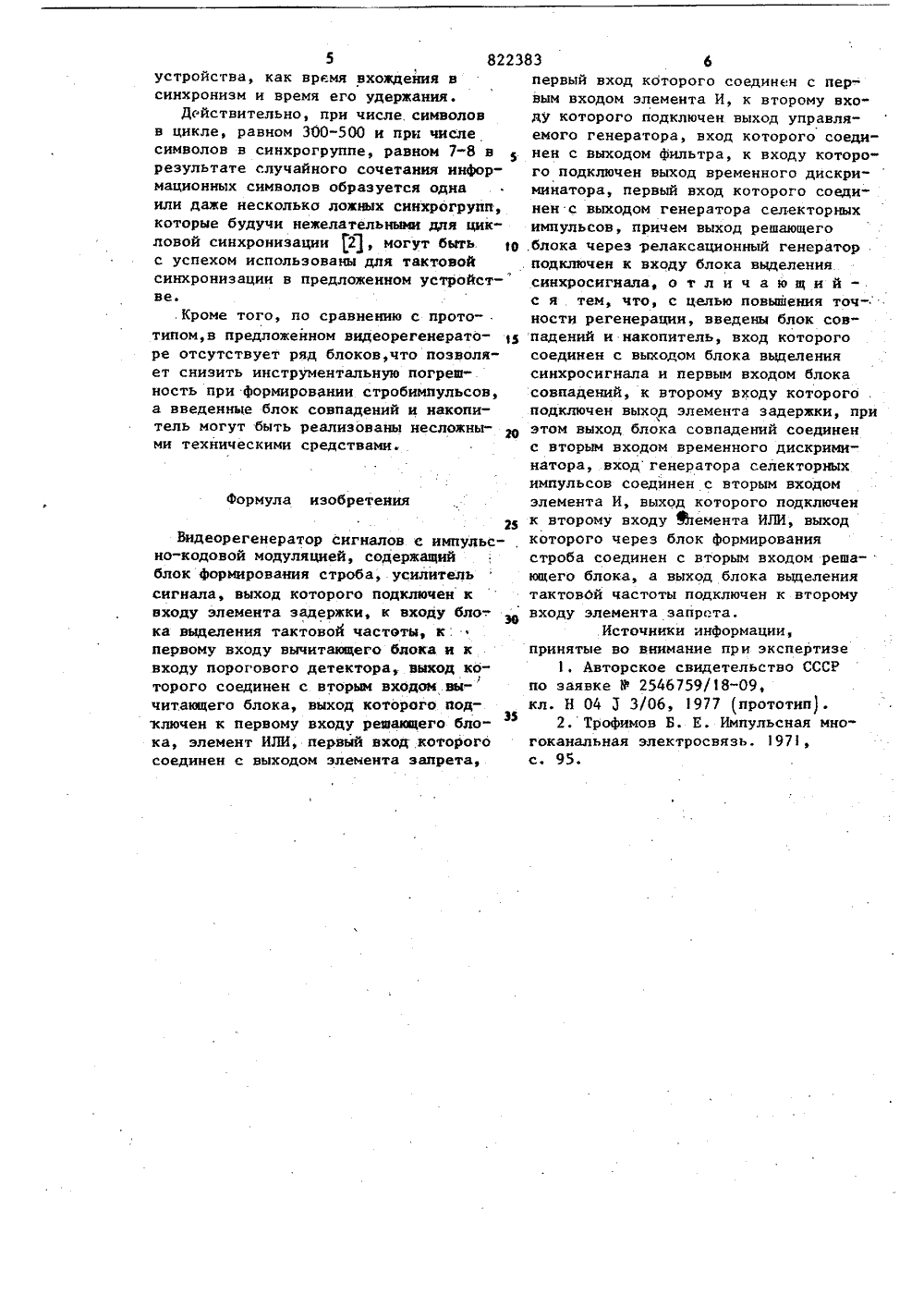

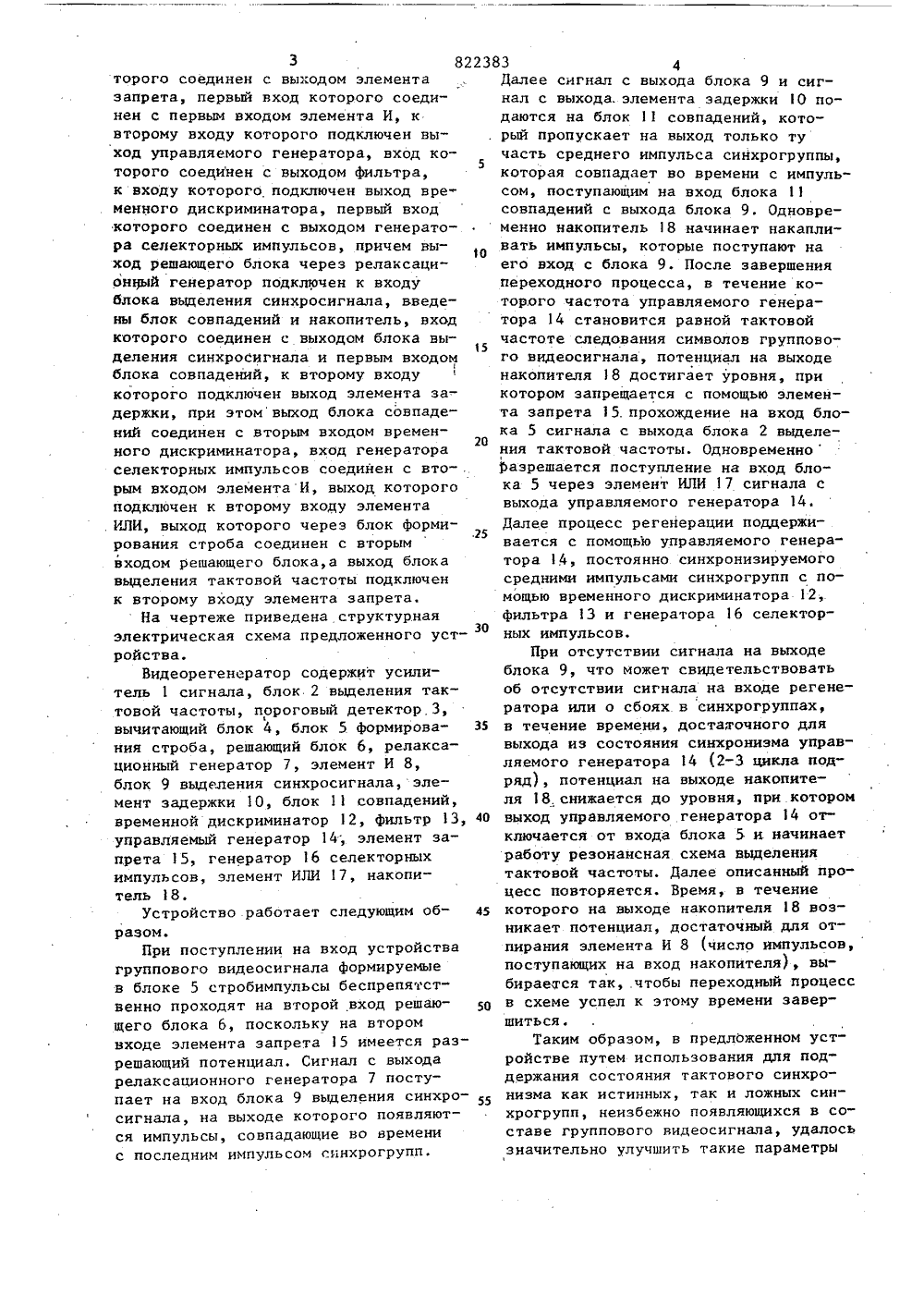

(5 )М. Кл. с присоединением заявки вВ Н 0425/64 3 Ьеударстевеый кемитет СССР ав делам взебветевнй н атеумтвй.(72) Авторы изобретения А. Я. Негриенко н Хури ГалСирияЛенинградский электротехнический инс им. проф. М.А. Бонч-Бруевича Ъо 3Изобретение относится к электросвязи и может использоваться в системах связи с импульсно-кодовой, модуля,цией (ИКИ) н в системах передачи данныхИзвестен видеорегенератор сигналов с импульсно-кодовой модуляцией, содержащий блок формирования строба, усилитель сигнала, выход которого подключен к входу элемента задержки к вхоВ0 ду блока выделения тактовой частоты, к первому входу вычитающего блока и к входу порогового детектора, выход которого соединен с вторым входом вычитающего блока; выход которого под ключен к первому входу решающего блока, элемент ИЛИ, первый вход которого соединен с выходом элемента запрета, первый вход которого соединен с пер-. вым входом элемента И к второму вхо- а ду которого подключен выход управляемого генератора, вход которого со"единен с выходом фильтра, к входу,которого подключен выход временного дискриминатора, первый вход которого соединен с выходом генератора селекторных импульсов, причем выход решающего блока через релаксационный генератор подключен к входу блока выделения синхросигнала ,1 .Однако известный:видеорегенератор .имеет невысокую точность работы, особенно при больших коэффициентах деления частоты,Цель изобретения - повышение точ-.ности регенерации.Для этого в видеорегенератор сигналов с импульсно-кодовой модуляцией,содержащий блок формирования строба,усилитель сигнала, выход которого под"ключен к входу элемента задержки, квходу блока выделения тактовой частоты, к первому входу вычитающего блока и к входу порогового детектора,выход которого соединен с вторым входом вычитающего блока, выход которогоподключен к первому входу решающегобл ка, элемент ИЛИ, первый вход ко8223 20 25 50 55 торого соединен с выходом элементазапрета, первый вход которого соединен с первым входом элемента И, квторому входу которого подключен выход управляемого генератора, вход ко 5торого соединен с выходом фильтра,к входу которого подключен выход временного дискриминатора, первый входкоторого соединен с выходом генератора селекторных импульсов, причем выход решакицего блока через релаксационный генератор подключен к входублока выделения синхросигнала, введены блок совпадений и накопитель, входкоторого соединен с выходом блока вы 5деления синхросигнала и первым входомблока совпадений, к второму входукоторого подключен выход элемента задержки, при этомвыход блока совпадений соединен с вторым входом временного дискриминатора, вход генератораселекторных импульсов соединен с вто- .рым входом элемента И, выход которогоподключен к второму входу элементаИЛИ, выход которого через блок формирования строба соединен с вторымвходом решающего блока,а выход блокавыделения тактовой частоты подключенк второму входу элемента запрета,На чертеже приведена структурная30электрическая схема предложенного устройства.Видеорегенератор содержит усилитель 1 сигнала, блок 2 выделения тактовой частоты, пороговый детектор.3,вычитающий блок 4, блок 5 формирова- З 5ния строба, решающий блок 6, релаксационный генератор 7, элемент И 8,блок 9 выделения синхросигнала, элемент задержки 10, блок 11 совпадений,временной дискриминатор 2, Фильтр 13, 40управляемый генератор 14; элемент запрета 15, генератор 16 селекторныхимпульсов, элемент ИЛИ 17, накопитель 18.Устройство работает следующим образом.При поступлении на вход устройствагруппового видеосигнала формируемыев блоке 5 стробимпульсы беспрепятственно проходят на второй вход решающего блока б, поскольку на второмвходе элемента запрета 15 имеется разрешающий потенциал. Сигнал с выходарелаксациоиного генераторапоступает на вход блока 9 выделения синхросигнала, на выходе которого появляются импульсы, совпадающие во временис последним импульсом синхрогрупп. 83 4Далее сигнал с выхода блока 9 и сигнал с выхода. элемента задержки 10 подаются на блок 11 совпадений, который пропускает на выход только ту часть среднего импульса сийхрогруппы, которая совпадает во времени с импульсом, поступающим на вход блока 11 совпадений с выхода блока 9. Одновременно накопитель 18 начинает накапливать импульсы, которые поступают на его вход с блока 9. После завершения переходного процесса, в течение которого частота управляемого генератора 14 становится равной тактовой частоте следования символов группового видеосигнала, потенциал на выходе накопителя 18 достигает уровня, при котором запрещается с помощью элемента запрета 15. прохождение на вход блока 5 сигнала с выхода блока 2 выделения тактовой частоты. Одновременноразрешается поступление на вход блока 5 через элемент ИЛИ 17 сигнала с выхода управляемого генератора 14. Далее процесс регенерации поддерживается с помощью управляемого генератора 14, постоянно синхронизируемого средними импульсами синхрогрупп с помощью временного дискриминатора 12, фильтра 13 и генератора 16 селекторных импульсов.При отсутствии сигнала на выходе блока 9, что может свидетельствовать об отсутствии сигнала на входе регенератора или о сбоях в синхрогруппах, в течение времени, достаточного для выхода из состояния синхронизма управляемого генератора 14 (2-3 цикла подряд), потенциал на выходе накопителя 18.снижается до уровня, при котором выход управляемого генератора 14 отключается от входа блока 5 и начинает работу резонансная схема выделения тактовой частоты. Далее описанный процесс повторяется. Время, в течение которого на выходе накопителя 8 возникает потенциал, достаточный для отпирания элемента И 8 (число импульсов,поступающих на вход накопителя), выбирается так, .чтобы переходный процесс в схеме успел к этому времени завершитьсяТаким образом, в предложенном устройстве путем использования для поддержания состояния тактового синхронизма как истинных, так и ложных синхрогрупп, неизбежно появляющихся в составе группового видеосигнала, удалось. значительно улучшить такие параметрыФормула изобретения 5 8223 устройства, как время вхождения в синхронизм и время его удержания.Действительно, при числе. символов в цикле, равном 300-500 и при чиспе символов в синхрогруппе, равном 7-8 в результате случайного сочетания информационных символов образуется одна или даже несколько ложных синхрогрупп, которые будучи нежелательными для цикловой синхронизации 21, могут быть 1 Е с успехом использованы для тактовой синхронизации в предложенном устройстве..Кроме того, по сравнению с прототипом,в предложенном видеорегенерато ре отсутствует ряд блоков,что позволяет снизить инструментальную погрешность при формировании стробимпульсов, а введенные блок совпадений и накопитель могут быть реализованы несложными техническими средствами 2Видеорегенератор сигналов с импульс-, но-кодовой модуляцией, содержащий блок формирования строба, усилитель сигнала, выход которого подключен к входу элемента задержки, к входу бло-. ка выделения тактовой частоты, к: первому входу вычитающего блока и к входу порогового детектора, выход которого соединен с вторым входом вычитающего блока, выход которого подключен к первому входу рещающего бло 3 ка, элемент ИЛИ, первый вход которого соединен с выходом элемента запрета,83 6первый вход которого соединен с первым входом элемента И, к второму вхо"ду которого подключен. выход управля"емого генератора, вход которого соединен с выходом фильтра, к входу которого подключен выход временного дискриминатора, первый вход которого соединен с выходом генератора селекторныхимпульсов, причем выход решающегоблока через релаксационный генератор. подключен к входу блока выделениясинхросигнала, о т л и ч а ю щ и й - .с я . тем, что, с целью повышения точности регенерации, введены блок совпадений и накопитель, вход которогосоединен с выходом блока выделениясинхросигнала и первым входом блокасовпадений, к второму входу которого .подключен выход элемента задержки, приэтом выход блока совпадений соединенс вторым входом временного дискриминатора, вход генератора селекторныхимпульсов соединен с вторым входомэлемента И, выход которого подключенк второму входу элемента ИЛИ, выходкоторого через блок формированиястроба соединен с вторым входом решающего блока, а выход блока выделениятактовОй частоты подключен к второмувходу элемента запрета,.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке В 254 б 759/18-09,кл. Н 04 3 3/06, 1977 (прототип).2. Трофимов Б. Е. Импульсная мно"гоканальная электросвязь. 1971,с, 95.

Смотреть

Заявка

2785276, 18.06.1979

ЛЕНИНГРАДСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙИНСТИТУТ СВЯЗИ ИМ. ПРОФ. M. A. БОНЧ-БРУЕВИЧА

НЕГРИЕНКО АЛЕКСАНДР ЯКОВЛЕВИЧ, ХУРИ ГАЛЕБ

МПК / Метки

МПК: H04L 25/64

Метки: видеорегенератор, импуль-cho-кодовой, модуляцией, сигналов

Опубликовано: 15.04.1981
