Система передачи и приема дискретныхсигналов c комбинированной модуляцией

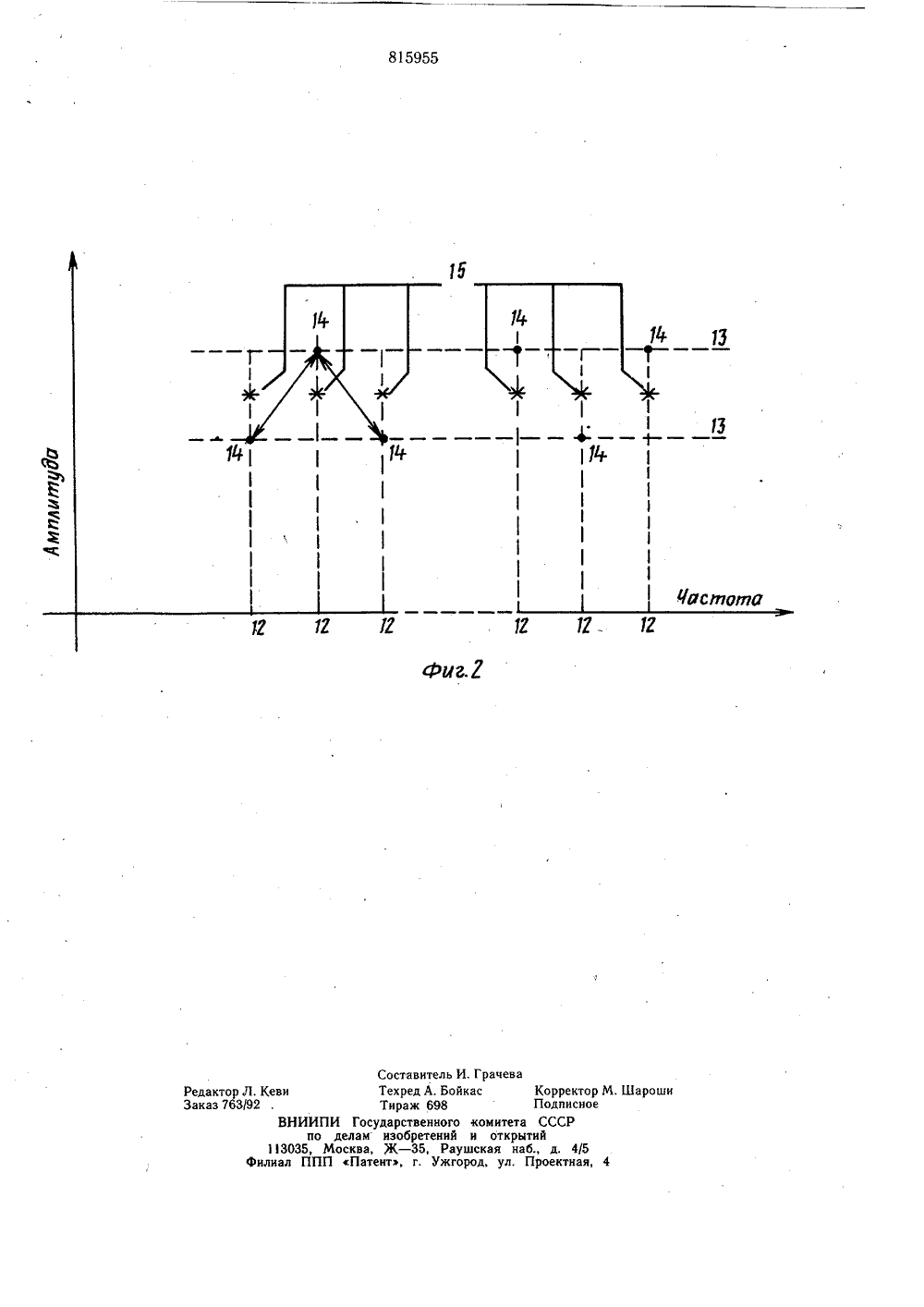

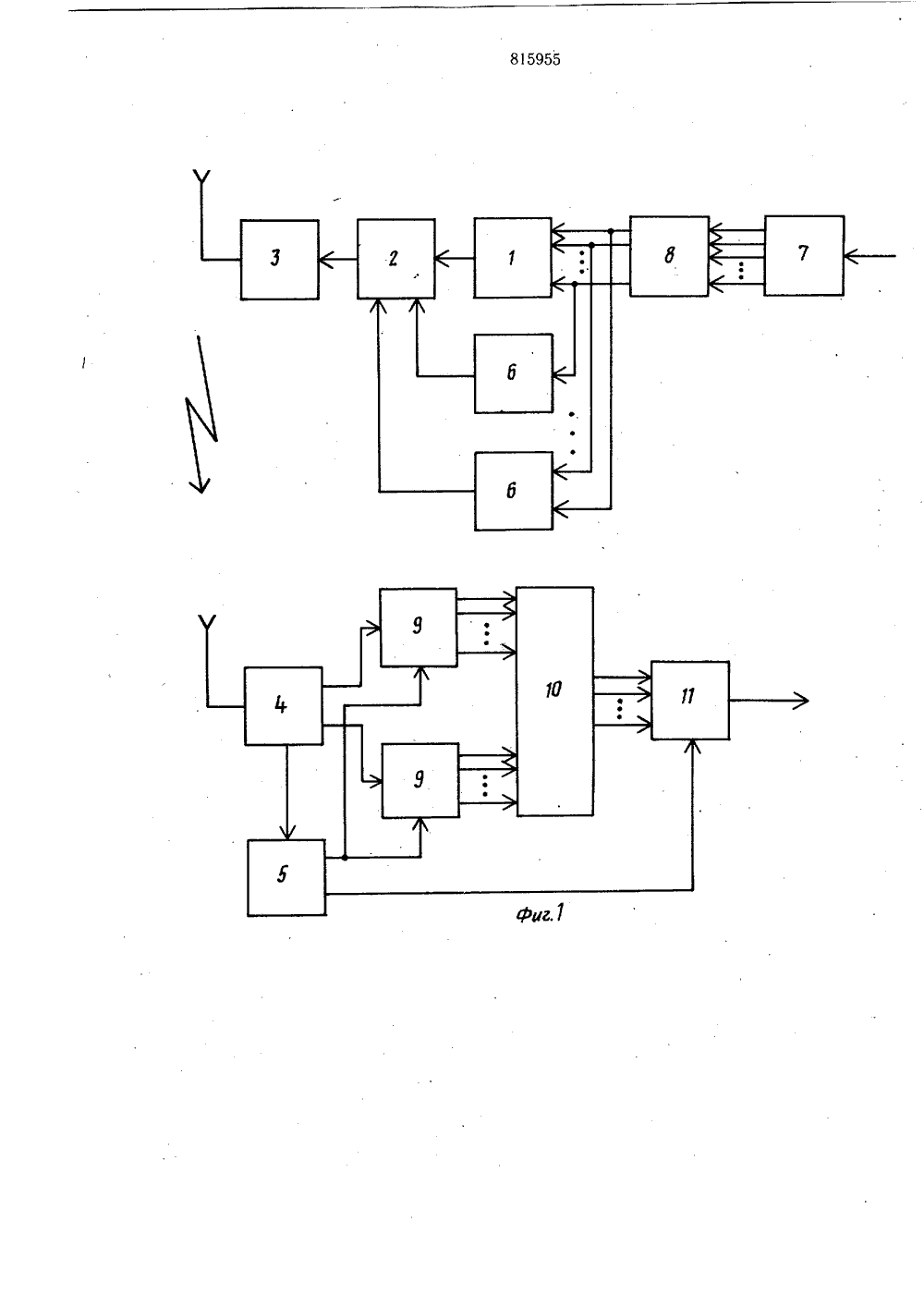

1 ц 815955 ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспубликао делам изобретений и аткрытий(721 Автор изобретен Б. М. Коротун 1 ая вите 4) СИСТЕМА ПЕРЕДАЧИ И ПРИЕМА ДИСКРЕТНЫХ СИГНАЛОВ С КОМБИНИРОВАННОЙ МОДУЛЯЦИЕЙк технике связи ля помехоустойотоков информаременным уплотриема 5 ой мой сто- енераналов, , а на о сое 13 стной едачи и п бинированн передающе диненные г анны х сиг передатчик едовательн нхронизатор вость изве ышение помехой средней мощто в системе пех сигналов с комсодержащей. на овательно соеди-манипулирован модулятор и петороне - послериемник и синй стороне введеНа фиг, 1 изображ рическая схема предл едачи и приема дискр инированной модуляояснение процедуры ф а передаваемых сигна на структурная элекагаемой системы пеетных сигналов с комцией; на фиг. 2 ормирования алфавилов. Изобретение относитсяи может. использоватьсячивой передачи больших пции через каналы связи снением.Известна система пердискретных сигналов с комдуляцией, содержащая нароне последовательно соетор частотно-манипулировамплитудный модулятор иприемной стороне - послдиненные приемник н сиОднако помехоустойчисистемы недостаточна.Цель изобретения - поустойчивости при неизменнности передатчика.Цель достигается тем,редачи и приема дискретньбинированной модуляциейпередающей стороне последненные генератор частотнных сигналов, амплитудныредатчик, а на приемнойдовательно соединенныехронизатор, на передающе Опубликовано 23,03.81. Бюллетень11Дата опубликования описания 30.03.81 ны элементы ИЛИ, формирователь сигналов и дешифратор, выходы которого подключены к входам генератора частотно-манипулированных сигналов и элементов ИЛИ, выходы которых соединены с соответствующими входами амплитудного модулятора, при этом выходы формирователя сигналов подключены,к входам дешифратора, а на приемной стороне введены аналого-цифровые преобразователи, дешифратор и блок кодирования, к тактовому входу . которого подключен первый выход синхронизатора, второй выход которого соединен с тактовыми входами аналого-цифровых преобразователей, информационные входы и выходы которых соединены соответственно с дополнительными выходами приемника и входами дешифратора, выходы которого подключены к информационным входам блока кодирования.Система передачи и приема дискретных сигналов с комбинированной модуляцией содержит генератор 1 частотно-манипулированных сигналов, амплитудный модулятор 2, передатчик 3, приемник 4, синхронизатор 5, элементы ИЛИ 6, формирователь 7 сигналов, дешифратор 8, аналого-цифровые преобразователи 9, дешифратор 10 и блок 11 кодирования.Изображены (фиг. 2) п частотных позиций 12, две амплитудные позиции 13, сигналы 14, используемые в предлагаемой системе связи, алфавит 15 сигналов системы связи с чистой частотной манипуляцией.Система передачи и приема дискретныхсигналов с комбинированной модуляцией работает следующим образом.Цифровой поток двоичных данных, собранных от источников информации и скомпанованных в структуру, пригодную для передачи через канал связи с временным уплотнением, поступает на вход формирователя 7, который делит входной поток символов на 2 - символьные последовательные формальные слова, преобразует их в параллельную форму и выдает в этом виде на входы дешифратора 8. В соответствии с очередной входной кодовой комбинацией возбуждается одна из и выходных шин дешифратора 8 и соответственно один из управляющих входов генератора 1. Генератор 1 генерирует радиоимпульС с частотой заполнения, определяемой номером возбужденного управляющего входа. Радиои м пульс поступает на амплитудный модулятор 2, име-. ющий два управляющий входа, возбуждаемых от выходных шин дешифратора 8, объединенных посредством элементов ИЛИ 6 в две группы. В зависимости от присутствия управляющего сигнала на первом или втором управляющем входе амплитуда радио- импульса манипулируется на два уровня.С выхода амплитудного модулятора 2 сигнал, промодулированный одной и той же информацией по частоте и по амплитуде, излучается передатчиком 3. Приемник 4 принимает переданный сигнал и производит его частотную и амплитудную демодуляцию, Результаты демодуляции отдельной посылки в виде двух видеоимпульсов с амплитудами, пропорциональными частоте заполнения и амплитуде этой посылки, поступают с выходов частотного и амплитудного каналов приемника 4 на анлого-цифровые преобразователи 9, где кодируются в параллельные многоразрядные коды. Эти коды подаются на входы дешифратора 10, каждый код на свою координату. В зависимости от комбинации входных кодов возбуждается одна из и выходных шин дешифратора 10, причем каждой шине соответствует не одна, а группа комбинаций входных кодов, определяемая алгоритмом опознания символов. Возбуждение 1-ой шины5 10 15 го дешифратора 10 означает прием 1-ой позиции п-позиционного кода, преобразование которого в исходный двоичный код осуществляется блоком 11. Восстановленный последовательный поток двоичных символов с выхода блока 11 поступает потребителю для дальнейшего использования. Синхронная работа приемной части системы связи обеспечивается синхронизатором 5, который синхронизуется синхропосылками, присутствующими в принимаемом сигнале.Расстояние на плоскости сигналов между соседними сигналами 14 предлагаемой системы связи превышает расстояние между сигналами для системы связи.с чистой частотной манипуляцией, чем и объясняется повышенная помехоустойчивость предлагаемой системы.Предлагаемая система передачи и приема дискретных сигналов с комбинированной модуляцией обладает высокой помехоустойчивостью при неизменной средней мощности передатчика. Формула изобретения25Система передачи и приема дискретных сигналов с комбинированной модуляцией, содержащая на передающей стороне последовательно соединенные генератор частотном а нипули рованных сигналов, амплитудный30 модулятор и передатчик, а на приемнойстороне - последовательно соединенныеприемник и синхронизатор, отличающаясятем, что, с целью повышения помехоустойчивости при неизменной средней мощностипередатчика, на передающей стороне введены элементы ИЛИ, формирователь сигналов и дешифратор, выходы которого подключены к входам генератора частотноманииулированных сигналов и элементовИЛИ, выходы которых соединены с соответ 40 ствующими входами амплитудного модулятора, при этом выходы формирователя сигналов подключены к входам дешифратораа на приемной стороне введены аналогоцифровые преобразователи, дешифратор иблок кодирования, к тактовому входу кото 45 рого подключен первый выход синхронизатора, второй выход которого соединен стактовыми входами аналого-цифровых преобразователей, информационные входы ивыходы которых соединены соответственно50 с дополнительными выходами приемника ивходами дешифратора, выходы которого подключены к информационным входам блокакодирования.Источники информации,принятые во внимание при экспертизе55 1. Авторское свидетельство СССРпо заявке Мо 2555981/18-09, кл. Н 04 В 7/165,1977 (прототип).815955 4-Ъ льИ.Г Бойка 98 Составит Шарош Техред А Тираж 6 ПИ Государственделам изобрет Москва, Ж - 35, П Патент, г. 13035,филиал ПП Редактор Л. КевнЗаказ 763/92ВНИИ ого ко ний и Раушс жгород Корректор МПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная, 4 Частота
