Цифровой демодулятор частотноманипулированных сигналов

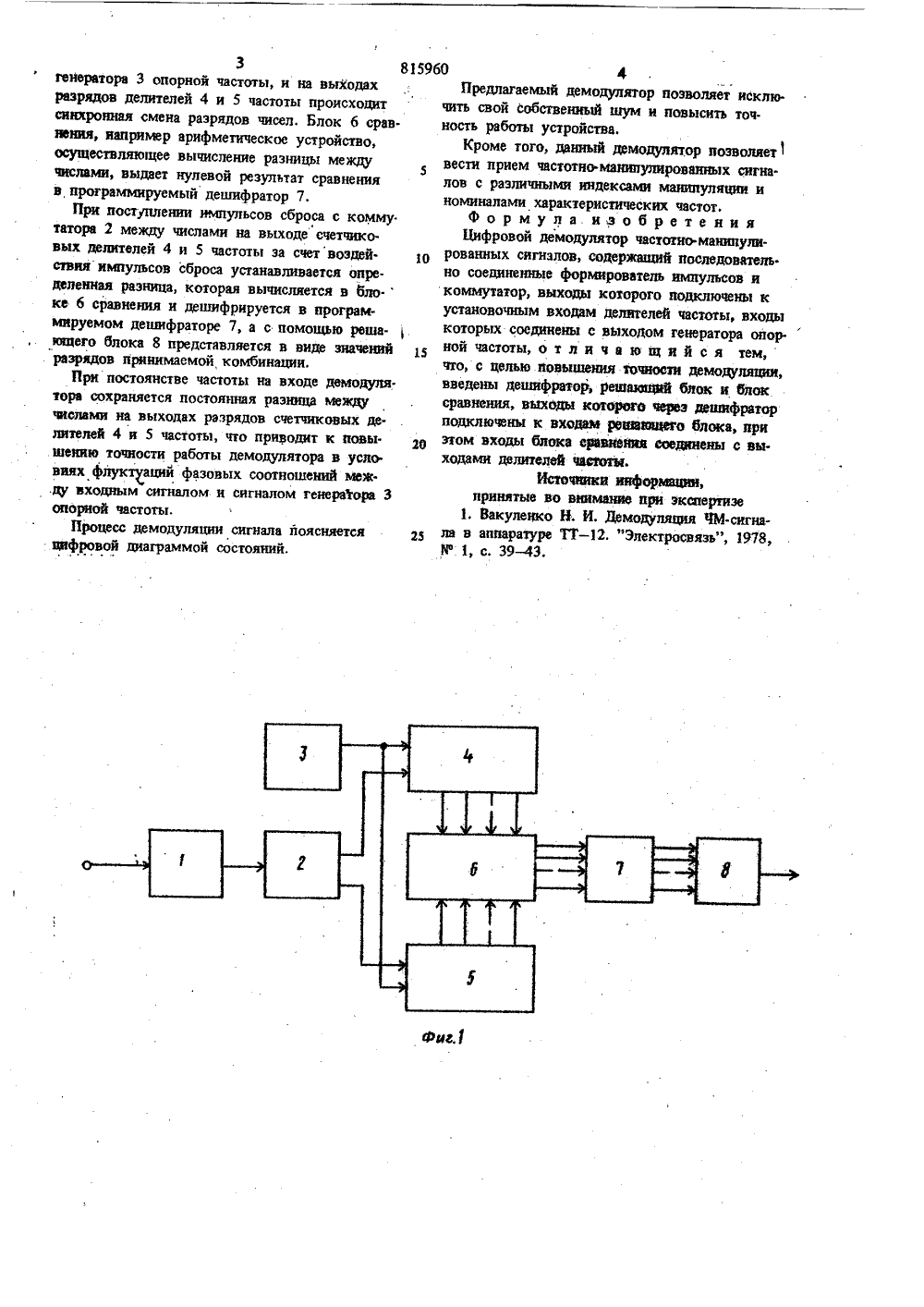

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик о 815960(51)М. Кл,ЬеударствйииЫ 1 квкитет Вь" СР ае девин изейратеиий и втирнтий(54) ЦИФРОВОЙ ДБМОДУЛЯТОР ЧАСТОТНОМАНИПУЛИРОВАННЫХ СИГНАЛО ор"д Изобретение относится к средствам радио:и проводной телеграфной связи и может использоваться дня передачи данных дискретнойинформации,Известен цифровой демодулятор частотноманнпулированных сигналов, содержащий последовательно соединенные формирователь импуль.сов и коммутатор, выходы которого подключены к установочным входам делителей частоты, входы которых соединены с выходом генератора опорной частоты Щ,Однако известный цифровой демодуляторимеет невысокую точность демодулящщ.Цель изобретения - повышение точности демодуляции,Эта цель достигается тем, что в цифровойдемодулятор частотно-манипулированных сиг.нилов, содержащий последовательно соединенные формирователь импульсов и коммутатор,выходы которого подключены к установочнымвходам делителей частоты, входы которых соединены с выходом генератора опорной часто.,ты, введены дешифратор, решавлций блок иблок сравнения, выходы которого через дешифратор подключены к входам решающего блока, при этом входы блока сравнения соеди. иены с выходами делителей частоты,На фиг. 1 изображена структурная электрическая схема цифрового демодулятора частотноманипулированных сигналов; на фиг, 2 - циф- ровая диаграмма состояний.Цифровой демодулятор частотно-манипулированных сигналов содержит формирователь 1 импульсов, коммутатор 2, генератор 3 опорной частоты, Делители 4 и 5 частоты, блок б срав. пения, дешифратор 7 и решающий блок 8.Устройство работает следующим образом.Частотно-манипулированный сигнал поступает на формирователь 1 импульсов, в котором ф мируются импульсы сброса по переходам вхо ного сигнала через "нуль".Коммутатор 2 осуществляет поочередную подачу импульсов сброса на установочные вхо-ды двух идентичных счетчиковых делителей 4 и 5 частоты, Последние осуществляют деление частоты сигнала генератора 3 опорной частоты. При отсутствии импульсов сброса делители 4 и 5 частоты синхронно делят частоту сигнала815960 3генератора 3 опорной частоты, и на выходах разрядов делителей 4 и 5 частоты происходит синхронная смена разрядов чисел. Блок 6 сравнения, например арифметическое устройство, осуществляющее вычисление разницы между числами, выдает нулевой результат сравнения в программируемый дешифратор 7.При лоступлении импульсов сброса с комму. татора 2 между числами на выходе счетчиковых делителей 4 и 5 частоты за счет воздействия импульсов сброса устанавливается определенная разница, которая вычисляется в бло.ке 6 сравнения н дешифрируется в программируемом дешифраторе 7, а с помощью решающего блока 8 представляется в виде значений разрядов принимаемой комбинации.При постоянстве частоты на входе демодулятора сохраняется постоянная разница между числами на выходах разрядов счетчиковых де лителей 4 и 5 частоты, что приводит к иовы. вению точности работы демодулятора в условиях флуктуаций фазовых соотношений меж. .ду входным сигналом н сигналом генератора 3 опоркой частоты.Ироцесс демодуляции сигнала йоясняется цифровой диаграммой состояний. 4Предлагаемый демодулятор позволяет исклю.чить свой собственный шум и повысить точность работы устройства,Кроме того, данный демодулятор позволяет 1вести прием частотно манипулироваиных сигналов с различными индексами манипуляции иноминалами характеристических частот.Формула изобретенияЦифровой демодулятор частотно.манипули.рованных сигналов, содержащий последовательно соединенные формирователь импульсов икоммутатор, выходы которого подключены кустановочным входам делителей частоты, входыкоторых соединены с выходом генератора опор.ной частоты, о т л и ч а ю щ и й с я тем,что, с целью повышения точности демодуляции,введены дешифратор, решавший блок и блоксравнения, выходы котороге через дешифраторподключены к входам рвиаащего блока, призтом входы блока еуааайия соединены с выходами делителей чавтотмеИсточники информации,принятые во виимаще при экспертизе1. Вакуленко Н, И. Демодуляция ЧМ-сигнала в аппаратуре ТТ - 12, "Электросвязь", 1978,Иь 1, с. 39 3.815960 Флеи еридиЮ Оаао о а о о о 0 0 о М О 0 О 0 0 д о о а 0 Ю 7 0 О 0 О юг 0 о01 0 1 Ю 0000 1 г 70 0 Т 0 В 1 0 10 Ю Подписное Тираж б 98 Заказ 7303 ВНИИ ПИ ППП "Патент", г. Ужгород, уд, Проектная,Филиап дглиитем 9 Фелитеьу Ремесла с уре тудлт 3
