H03K — Импульсная техника

Номер патента: 1684912

Опубликовано: 15.10.1991

Авторы: Рудяков, Хандогин

МПК: H03K 3/30

Метки: блокинг-генератор, двухтактный

...а при уменьшении нагрузки (например, емкостная нагрузка - наихудший случай) приведенное сопротивление в базовые цепи уменьшается, что "учшает передачу положительного потенциала в дополнительной обмотке 6, а следовательно, улучшает запуск, Блокинг-процесс связан с появлением напряжений на обмотках, а следовательно, появлением тока нагрузки, Через дополнительную обмотку 6 протекает приведенный ток нагрузки и линейно изменяющийся ток намагничивания первичной обмотки 1 Эти токи, протекая по первичной обмотке, уменьшают индуктивность дополнительной обмотки 6 в моменты увеличения 1 т,е. при насыщении сердечника трансформатора и переключения блокинг-генератора. Это необходимо для того, чтобы при постоянном практически...

Номер патента: 1684913

Опубликовано: 15.10.1991

Авторы: Балицкас, Крауялис, Стонис, Чичинскас

МПК: H03K 3/53

Метки: зарядки, конденсатора, накопительного

...12 начинается заряд конденсатора 10 по цепи: источник 2 постоянного напряжения, транзистор 12, датчик 16, конденсатор 10, элемент 11 индуктивности (дроссель),источник 2. При протекании тока через датчик 16 на его выходе появляется напряжение отрицательной полярности, поступающее на прямые входы компараторов 17 и 19. В этот же момент ждущий мультивибратор 25 устанавливается в нулевое положение. Логическое состояние компараторов 17 и 19 при этом не изменяется, При уменьшении зарядного тока (по мере заряда конденсатора 10 до напряжения источника 2 питания) в конце полупериода на выходе фазосдвигающей цепочки появляется положительное напряжение, а следовательно, на выходе компаратора 19 появляется логическая "1", В данном логическом...

Номер патента: 1684914

Опубликовано: 15.10.1991

Авторы: Григорьев, Донов

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, чисел

...модул о два - с выходами триггеров 1.5 и 1.4. Входы дополнительного сумматора 4 по модулю два соединены с выходами триггеров 1.1 и 1,4.При подаче на шину 5 управления единичного потенциала генератор псевдослучайных чисел работает в режиме перемежения, при котором информация на входы триггеров 1,1-1.5 поступает с вторых входов мультиплексоров 2,1-2.5, обеспечивая удвоение номера состояния генератооа15 20 30 псевдослучайных чисел по каждому тактовому импульсу, поступающему по шине 6 тактовых импульсов. При генерации М-последовательности на 5-разрядном регистре 5 сдвига последний пробегает следующие состояния:Номер состояния Состояние0 00001 1 10000 10 2 010003 10100 4 01010 5 10101 6 11010 7 11101 8 01110 9 10111 10 11011 11 01101 12...

Номер патента: 1684915

Опубликовано: 15.10.1991

Автор: Драбич

МПК: H03K 3/84

Метки: сигналов, случайных

...9, соединенную со вторым входом второго элемента И 3, выход которого соединен с тактовым входом функционального преобразователя 4,.Ж, 1684915 А(57) Изобретение относится к и лпульсной технике и может ипользоваться в информационно-измерительной технике. Цель изобретения - расширение динамического диапазона работы - достигаетсл введением в преобразователь первого и второго делителей 6 и 7 частоты и образованием новых функциональных связей, Преобразователь также содержит генератор 1 тактовых импульсов, элементы И 2 и 3, функциональный преобразователь 4, реверсивнчй счетчик 5, датчик 10 случайных чисел, блок 11 сравнения, 1 ил. выход и вход синхронизации которого соединены соответственно с входом второго делителя 7 частоты и со вторым...

Номер патента: 1684916

Опубликовано: 15.10.1991

Авторы: Ротенштейн, Цизин

МПК: H03K 3/84

Метки: ошибок, пакетных, формирования

...большее из значений, установленных на выходах регистров 7 и 8, и в тот регистр, в котором на данный 5 10 15 20 25 30 35 40 45 50 55 момент времени зафиксировано меньшее число, переписывается значение текущего состояния счетчика 5, определяющее дли-у пачки нулей (единиц) в сигнале псевдослучайной последовательности, Сигнал с выхода блока 9 поступает также на управляющий вход блока 10 памяти, в котором г,роизводится преобразование большего из значений, установленных на его первых двух входах, в длительность пакета ошибок, Код соответствия длины пачки нулей (единицц) длительности пакета ошибок поступает го шине 4 управления на третьи входы блока 10 памяти. При поступлении сигнала с выхода блока 9 на вход блока б памяти на его пятом...

Номер патента: 1684917

Опубликовано: 15.10.1991

Авторы: Башлыков, Борисов

МПК: H03K 3/84

Метки: генератор, импульсов, потока, случайного

...началом работы в регистре 20 блока 8 нормирования устанавливается единичное значение, в регистре 18 блока 7 задания точности устанавливается число в шагов дискретизации экспоненциальной зависимости виуаф)-1-е"ф,1-1,2, , т,где Л - интенсивность импульсов случайного потока;Л Т - шаг дискретизации экспоненциальной зависимости. 5 10 15 20 25 30 35 40 45 50 55 Счетчики 16 и 23 импульсое устанавливаются в нулевое состояние.На шинах 24,1-24.п группы шин управления устанавливаются величины (е 1 ), (е)(е ), где и - определяет количе- -Л д ЬТ -ЛоЛТство различных экспоненциальных зависимостей вида б = 1 - еа , в соответствии с которыми вырабатываются потоки импульсов различных интенсивностей.Последовательность установки значений (еЛФ )...

Номер патента: 1684918

Опубликовано: 15.10.1991

Автор: Бибик

МПК: H03K 3/84

Метки: имитатор, помех

...ИЛИ 17, на вход счетчика 6 импульсов через элементы ИЛИ 18 и 20, на третий вход триггера 13 через элемент ИЛИ 18 и устанавливает их в исходное состояние. В исходном состоянии счетики 4, 6 и 7 импульсов и триггеры 11-15 находятся в нулевом состоянии, а в сче. чик 5 импульсов и в триггер 15 записывается единица, После окончания сигнала начальной установки счетчик 4 импульсов начинает считать число тактовых импульсов, входящих в длительность излучения Т 1. Дешифратор 8 определяет число импульсов, которые должны укладываться в длительность излучения Т 1, и после этого вырабатывает сигнал, который псступает на вход триггера 13 и переводит его в единичное состояние. Этот сигнал также(через элемент ИЛИ 17) обнуляет счетчик 4 импульсов и...

Номер патента: 1684919

Опубликовано: 15.10.1991

Авторы: Гадаев, Дохикян, Конторов, Протопопов

МПК: H03K 5/153

Метки: задержки, импульсов, управлением, цифровым

...входному Р-разрядному коду задержки. Одновременно с поступлением на вход сигнала считывания блока 15 сигнал СЗ поступает в блок 21 синхронизации, а именно на первый вход элемента И 23, и через линию задержки 22 на второй вход элемента И 23, Величина задержки 22 г 22 выбирается из соотношения т 22тс 4, При этом на выходе элемента И 23 появляется импульс С 5, запаздывающий относительно импульса СЯ на величину т 22 и поступающий на элемент И 24, Элемент И 24 открывается и пропускает очередной сигнал Я с выхода цепочки каскадов задержки, который с выхода элементов И 24 поступает на С-входы О-триггеров всех каскадое задержки, Г 1 ри этом на выходах О- триггеров появляется информация, соответствующая О-разрядному коду задержки, имеющемуся на...

Номер патента: 1684920

Опубликовано: 15.10.1991

Авторы: Галактионов, Портнов, Салов, Теодорович

МПК: G04F 10/04, H03K 5/19

Метки: временных, длительности, допускового, интервалов

...сигнал, который устанавливает перепадом из "1" в "0" триггер 5 в единичное состояние. Сигнал с выхода триггера 5 поступает на один из входов элемента И 4, и на его выходе появляется сигнал совпадения "0". Первый импульс с выхода блока 8 задержки подается непосредственно на вход разрешения РЕ счетчика 10. Этот же импульс через элемент НЕ 9 подается на вход управления блока 11 для считывания данных из него и соответствующей записи в счетчик 10, на вход элемента ИЛИ-НЕ 13 и на В-вход триггера 12, который устанавливается в состояние "0". Этот уровень подается на вход управления счетом Ч(О счетчика 10, котоырй считает на уменьшение импульсы генератора 1 через элемент И 2 до тех пор, пока не достигнет минимального кода, т.е. нуля, который...

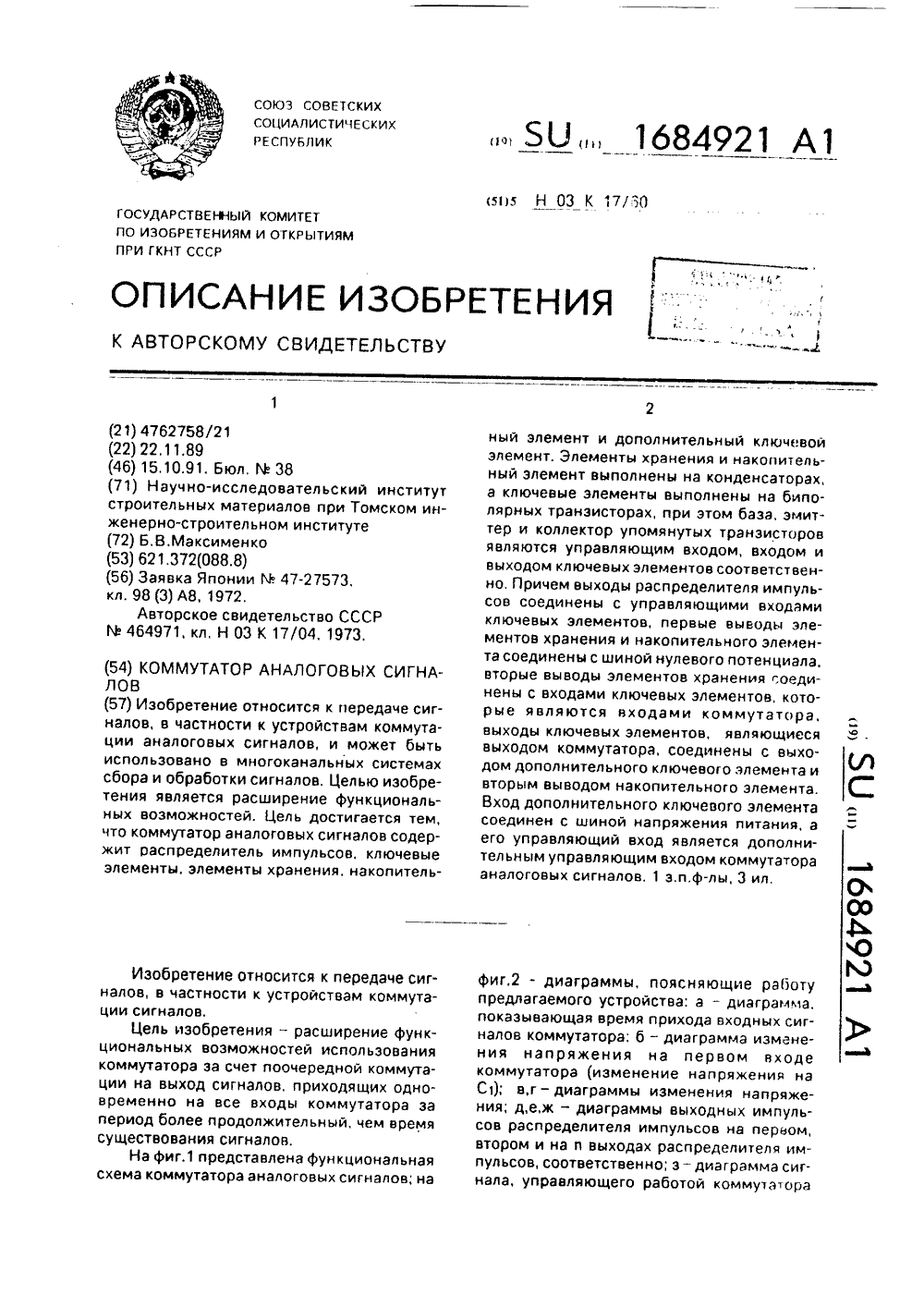

Номер патента: 1684921

Опубликовано: 15.10.1991

Автор: Максименко

МПК: H03K 17/60

Метки: аналоговых, коммутатор, сигналов

...под воздействием управляющего импульса заряжает элемент хранения 3.1 (С 1) до потенциала +е. Причем для нормальной работы устройства необходимо выполнение определенного соотношения между напряжением питания +Е и амплитудой+е выходных импульсов распределителя импульсов, до которой заряжаются элеменгы хранения (С - С,), а именноЕ 2 е.При этом, если выполняется соотношение Е = 2 е, потенциал накопительного элемента 4 (Со) станет равным +е. 5 10 15 20 25 30 35 40 45 50 55 Таким образом, накопигельный элемент 4 (Со) теряет половину наопленного заряда, за счет чего элемент 3 1 хранения (С 1, заряжается до потенциала+Е/2. г.е. 1 е Причем все сказанное выше справедливо при равенстве С 1=-Св=Со, Затем вновь появляется управляющий импульс на пятом...

Номер патента: 1684922

Опубликовано: 15.10.1991

Авторы: Новиков, Шастин

МПК: H03K 17/62

Метки: распределитель, управляемый

...подтверждение исходного состояния триггера 17 за счет перезаписи в него по заднему фронту такто ваго импульса нулевой информации. Импульсы синхронизации, проходя через егорой элемент И 6 и инвертор 8 на вход синхронизации распределителя 10, по переднему фронту меняют последовательно состояния распределителя 10, сдвигая каждый раз единичный сигнал на его выходах. Состояние выходных шин 11,1 - 11,4 при этом не меняется.При установлении единичного уровня напряжения на одной из входных шин 13,1 - 13.4 (например, 13.2, что соответствует поступлению запроса на обслуживание со стороны второго абонента) и переходе распределителя 10 во второе состояние, на выходе одного из элементов И-НЕ 2.1-2.4(2.2), соответствующем входе элемента И 4,...

Номер патента: 1684923

Опубликовано: 15.10.1991

Авторы: Орлов, Тунев, Устинов

МПК: H03K 17/945

Метки: переключатель, сенсорный

...4 сдвига. Если при этом порогово-усилительный блок 10 не срабатывает, то нл сго вьходе импульс невырабатывается и доголнительный информационный вход дешифратооэ 15 остается в нулевом состоянии несмотря на то, что на 10 20 25 30 35 40 4 с 50 55 первый вход второго элемента ИЛИ-НЕ 21 подаразревающийулевой уровень. Соответственно, на лс-вход тЯ-триггера 16 не поступает положительный импульс с второго выхода дешифратора 1":, хотя код в группе его входов соответствует установке в единичное состояние его гторого выхода и первый выход,т 1 ешифратора ,5 уже переведен в нулевое состояние, Р"-триггер 16 остается включенным в едини нос гостояние, и продолжается медленн. й заряд конденсатора 19 ВС-цепи 17, постоянная времени которой вьбрана та;...

Номер патента: 1684924

Опубликовано: 15.10.1991

Автор: Добровинский

МПК: H03K 21/00

Метки: входом, счетным, триггер

...приэтом кратковременный выход стабилитрона3 на стабилизирующий участок характеристики не влияет на состояние тиристора 2. 5Такое состояние элементов соответствует первому устойчивому состоянию триггера,При переключении управляемого ключа6 положительно заряженный второй вывод 10конденсатора 5 подключается к управляющему электроду тиристора 2, вызывая егоотпирание, По цепи, состоящей из нагрузочного элемента 1, тиристора 2, стабилитрона3 и резистора 4, начинает протекать ток, 15вызывающий изменение состояния выходанагрузки 1 и приводящий к выходу стабилитрона 3 на стабилизирующий участокхарактеристики. Возможный при использовании в качестве управляемого ключа кнопок и электромагнитных реле неустойчивыйконтакт в контактной группе в момент...

Номер патента: 1684925

Опубликовано: 15.10.1991

Автор: Брайловский

МПК: H03K 23/00

Метки: счетчик

...коллектор второго транзистора 10 соединен с вторымы выводами второго 12 и четвертого 14 резисторов, а эмиттеры первого 9 и второго 10 транзисторов подключены к общему выводу 7,На фиг,2 показаны сигналы на тактовом входе 1, на базах транзисторов 4,1, 4,2 и 4.3, сигналы на управляющих выводах 5 и бтриггеров 2.1 и 2,2 и сигналы на выходах счетчика а 1, аг,В состав триггера (фиг,3) входят источники 15 и 16 тока,Счетчик (фиг,4) содержит дополнительные триггер 2,3, резистор 3.4 и транзистор 4.4,Рассмотрим работу счетчика (фиг,1) в случае, когда выводы 8 питания триггеров 2.1 и 2,2 соединены с источником постоянного напряжения величиной Е ( Е1 В) и генератор импульсов подключен к тактовому входу 1 и общему выводу 7, Питание триггеров 2,1 и...

Номер патента: 1684926

Опубликовано: 15.10.1991

Автор: Брайловский

МПК: H03K 23/00

Метки: разряд, счетный

...В), а уровень лог.0 должен быть меньше 2 Ове (можно Ове).Выходы 22, 23 и 24 разряда снимаются с первых выводов двухполюсников 11, 12 и 20, Причем уровень лог,1 на выходах разряда больше Ове, а уровень лог,0 - напряжение насыщенного перехода коллектор - эмиттер Осе. На диаграмме (фиг,3) приведены сигналы на базах транзисторов: ВЗ, В 5, В 13, В 4, В 6, В 14. Уровень лог,1 на базах транзисторов 4,6,14 - Ове. уровень лог,0 при лог.1 на входе 1 - Осе, а уровень лог,О при лог.О на входе 1 должен быть меньше Ове и зависит от напряжения уровня лог.0 на входе 1, соотношения резисторов и состояния четных транзисторов.5 10 15 20 25 30 35 40 45 50 55 Пусть транзистор 14 открыт и на входе 1 присутствует лог,О (см. фиг.З), то на всех выходах 22 и...

Номер патента: 1684927

Опубликовано: 15.10.1991

Авторы: Голубцов, Захаров, Пархоменко, Харламов

МПК: H03K 23/58

Метки: двоичный, счетчик

...О А - -1,(2) где Ч - состояние сигнала на Ч-входе триггера;С - единичное состояние сигнала на синхровходе триггера;. О. О - единичное и нулевое соответственно состояния сигналов на О-входе триггера; А, А - единичное и нулевое соответственно состояния сигналов в точках А и А на фиг.2 триггера.За выполнением условий выражения (2) следят третья и четвертая группы входов триггера-селектора 35.В процессе своего функционирования вторая ступень (вспомогательный триггер) триггера каждого разряда подчиняется закону, который можно представить следующим аналитическим выражением:где ЧС - единичное состояние сигнал;,н э выходе элемента НЕ 32;О, С 1 - состояния сигналов на прямом и инверсном соответственно выходах триггера каждого разряда,За...

Номер патента: 1684928

Опубликовано: 15.10.1991

Авторы: Дьяченко, Селихов

МПК: H03K 23/62

Метки: двоичный, разрядный, реверсивный, счетчик

...первым входом 32 формирователя, входы элемента ИЛИ-НЕ 28 являются четвертым 35 и пятым 36 входами формирователя, а его выход, являющийся третьим выходом 40 формирователя, соединен с первым входом элемента И-НЕ 30, второй вход которого является шестым входом формирователя 37, входы элемента И-НЕ 31 подключены к выходам элементов И-НЕ 29 и 30, а его выход является вторым выходом 39 формирователя,Двоичный и-разрядный реверсивный счетчик работает следующим образом,На входную шину 5 поступают счетные сигналы Со, на шины 6 и 7 сигналы управления видом счета Е 1 и Е 2. При Е 1=1, Е 2=-0 - прямой счет; при Е 1=0, Е 2=1 - обратный счет (на вычитание); при Е 1=Е 2=0 - блокировка счета(счетчик хранит свое состояние) Комбинация Е 1=Е 2=1...

Номер патента: 1475455

Опубликовано: 15.10.1991

Автор: Андриевский

МПК: H03K 23/00

Метки: делитель, резервированный, частоты

...состояние. На шины 7.1, 1,2 и 7,3 каналов 1,1, 1,2 и 1,3 поступают непрерывные последовательности асинхронных импульсов, Пока счетчик 3 не достиг заданного коэффициента счета, на его выходе присутствует низкий потенциал напряжения, при этом элемент ЗАПРЕТ 2 пропускает входные импульсы на счетный вход счетчика 3. Когда счетчик 3 достигаетконца счетчика, на выходе его устанавливается высокий потенциал напряжения, поступающий на второй (запрещающий) вход элемента ЗАПРЕТ 2, прекращается дальнейшее прохождение входных импульсов на счетный вход счетчика 3, Одновременно через расширитель 4 высокий потенциал напряжения практически без задержки подается на входы элементов 6 и 5, После срабатывания элемента 5 потенциал синхронизации с...

Номер патента: 1686695

Опубликовано: 23.10.1991

Автор: Комиссаров

МПК: H03K 3/286

Метки: движений, механизмов, непрограммных, предотвращения, управляемых

...состояние, включающее связанный с ним соответствующий. выходной ключ 7 и исполнительные механизмы 14 и 15, Сигналы с выходов 4243 и 44 нулевого уровня для дополнительнйх входов сброса соответствующих элементов 5 являются командами для установки (реверса) элементов 5 в исходное состояние, отличающее его выходной ключ 7 и исполнительные механизмы 14 и 15.Если в процессе эксплуатации происходит какал-либо неисправность в любом из источников питания, в том числе при обрыве проводов или неисправности средств контроля, то напряжение на входе 36 нормали- затора 3 пропадает и сигнал установки в исходное состояние отключат ключ 4 и устанавливает элемент 5 в исходное состояние (при котором отключены ключи 7 и исполнительные механизмы 14,15)...

Номер патента: 1686696

Опубликовано: 23.10.1991

Авторы: Виноградов, Григорьев, Плотников, Самарин

МПК: H03K 17/60

Метки: поляризованным, реле, электромагнитным

...диод 4, а также одновременно подведение тока управления к пятому транзистору 11 через резистор 25 и стабилитрон 21, что приводит к открыванию пятого, ранзистора 11, а также к открыванию третьего 9 и второго 2 ключевых транзисторов и протеканию тока через обмотку 16 реле в направлении, противоположном направлению тока в обмотке в случае подачи сигнала управления на первую шину 5 управления, приводящего к возврату якоря реле в первоначальное положение. В момент подачи сигнала управления на вторую шину 6 управления, когда происходит быстрое нарастание анодного напряжения на аналоге тиристора, образованном четвертым 10 и седьмым 13 транзисторами, самопроизвольного включения аналога тиристора из-за эффекта, обуславлиб Обтваемого паразитными...

Номер патента: 818434

Опубликовано: 30.10.1991

Авторы: Круглова, Монин, Печурин

МПК: H03K 3/30

Метки: блокинг-генератор

...соединенные стабилитрон и диод, а также дополнительный транзистор, коллектор которого подключен к базе основного транзистора, а эмиттер - к общей шине, введен второй дополнительный транзистор, междубазой которого и времязадающим конденсатором включены последовательно соединенные стабилитрон и диод, коллектор второго дополнительного транзистора соединен с базой первого дополнительного 5 транзистора, а эмиттер - с общей шиной.На чертеже приведена принципиальная схема блокинг-генератора.Блокинг-генератор содержит основной транзистор 1, в коллекторную цеггь которого 10 включен импульсный трансформатор 2, имеющий коллекторную обмотку 3, базовую обмотку 4 и нагрузочную обмотку 5 с подключенной к ней нагрузкой 6. Параллельно входу...

Номер патента: 1688171

Опубликовано: 30.10.1991

Авторы: Вишневский, Петров, Старосельский, Суэтинов, Тимошенков, Шкроб

МПК: G01R 13/34, H03K 17/693

Метки: многоканальное, стробирующее

...7.17.2 К, подключенных к выходам аналоговых ключей 2,1.2.К, 3,13.К, запоминается напряжение, пропорциональное входному сигналу фиг. 2 а), в момент их запирания.На фиг, 2 показана Временная диаграмма, иллюстриоующая работу устройства для случая, когда устройство содержит две пары аналоговых ключей и Одну линию задержки. Для п)остоты предлагается, что время заряда на, Оплтельного кондеИсатора через открытый аналоговый клю:, много меньше шага счить 1 вания, Зто предположение соотве)ствует следящему режиму работы строб- преобразователя. На диаграмме показаны временные зависимости; а - входного сигнала О; б - тактовогг) сигнала От, в)е) -сигналы на накопительных конденсаторах 7.1, 7.2, 7.3, 7,4. Период повторения такто- ВОГО СИГс...

Номер патента: 1688228

Опубликовано: 30.10.1991

Авторы: Белан, Кожемяко, Костюкевич, Подорожнюк

МПК: G04G 3/00, G04G 9/00, H03K 23/78 ...

Метки: оптоэлектронные, часы

...памяти в Фототиристоре 40, поддерживающей светодиод 3 1 индикации времени и светодиод 41 первого разряда в возбужденном состоянии до тех пор, пока иа его катоде не появится высокий уровень потенциала, который приведет к отсечке первого разряда, г.аким образом, в момент переключения счетного триггера 15 создаются условия для возбуждения первог, разрядаи гашения нулевого разряда оптоэлектронной шкалы 28 секунд, Нри поступленни каждого последующегоимпульса с выхода генератора 1 импульсов возбуждение последующих х-тых и гашение предыдущих хразрядов оптоэлектровной шкалы 28 происходит аналогично до 59-го разряда, Наличие оптической связи между светодиодом 4 1 59-го разряда и Фототиристором 40 нулевого разряда шкалы 28 секунд и с первым...

Номер патента: 1688392

Опубликовано: 30.10.1991

Автор: Турченков

МПК: H03K 3/28

Метки: одновибратор

...Раушская наб 4/5 Производственно-издательский комбина "Патент", г. Ужгород уп,Гагррина, 101 Изобретение относится к импульсной технике и может быть использовано при построении временных интервалов, которые могут быть использованы в радиотехнических установках широкого применения,Целью изобретения является упрощение одновибратора путем уменьшения числа используемых элементов,Одновибратор содержит входную шину 1, выходную шину 2, соединенную с выходом компаратора 3, неинвертирующий вход которого соединен с выходом источника тока 4, через конденсатор 5 - с общей шиной 6, через диод 7 - с входной шиной 1 и с первым выводом диода 8, второй вывод которого соединен с инвертирующим входом компаратора 3 и с выходом делителя напряжения 9...

Номер патента: 1688393

Опубликовано: 30.10.1991

Авторы: Ивлев, Модель, Шишков

МПК: H03K 4/60

Метки: генератор, пилообразного

...23 поддерживается неизменное остаточное напряжение, Наличие резистора 21 несколько изменяет характерпроцессов во время обратного хода. Диод35 22 во время обратного хода шунтирует резистор 21, обеспечивая быстрый разрядконденсатора 23,С начала прямого хода на базу транзистора 19 подаются отрицательные импуль 40 сы синхронизации, а на запуск генераторапилообразного напряжения через инвертор- положительные синхронизирующие импульсы. Диоды 20, 12 отпираются, диод 22запирается, На первом входе усилителя 545 мощности, охваченного цепью обратнойсвязи, возникает скачок напряжения Оофиг.2 в), возникающий на резисторе 21 припротекании через него постоянного выходного тока генератора пилообразного на 50 пряжения, Напряжение на...

Номер патента: 1688394

Опубликовано: 30.10.1991

Авторы: Ивлев, Модель, Палатник

МПК: H03K 4/60

Метки: генератор, пилообразного

...лишь делителем напряжения на резисторах 14, 15 и минимальным остаточным (в активном режиме) напряжением на коллекторе транзистора 19, Ток в нагрузке 2 изменяется по ЛИНЕЙНОМУ ЗаКОНУ От мин ДО макс (фиГ,2 а), замыкаясь через ключ 4 и выход усилителя 3 мощности.Во время обратного хода ключ 5 замкнут, ключ 4 разомкнут. Ток в нагрузке 2 под действием колебательного процесса в контуре, образованном индуктивностью нагрузки 2 и конденсатором 10 изменяется от макс ДО мин КОНДЕНСатОР 11 В Это ВРЕМЯ разряжаетсядо нуля (фиг,2 в), Так как резонансный контур, состоящий из конденсатора 10 и индуктивности нагрузки 2 обладает конечной добротностью О, абсолютное значение минимального тока мин определяется соотношением-,1 т/2 О максминИз-за...

Номер патента: 1688395

Опубликовано: 30.10.1991

Авторы: Зыбенков, Козлов, Панов

МПК: H03K 5/13

Метки: задержки, импульсов, программируемой

...4 управления представляет собой оперативное запоминающее устройство, выполненное на микросхемах К 155 РУ 2 и предназначенное для хранения информации о кодах задержки для блоков 2, 3 коммутации и режимах работы устройства с коррекцией длительности импульса в сторону увеличения или уменьшения,Устройство программируемой задержки импульсов работает следующим образом,Предварительно из программного устройства (не показано) в оперативное запоминающее устройство блока 4 управления заносится информация: коды задержек импульса и соответствующие им коды коррекции длительности импульса, а также код режима работы устройства.Если линия 1 задержки искажает длительность входного импульса, уменьшая ее, т.е, задержка распространения переднего...

Номер патента: 1688396

Опубликовано: 30.10.1991

Авторы: Болдырев, Кныш, Копылов, Мельников

МПК: H03K 5/19

Метки: импульсных, многоканальных, последовательностей

...Очевидно, что по окончании выдачи временной диаграммы Я 0 3 = О, в противном случае - ошибка в выдаче импульснойй последовательности,В исхОдном состоянии элементы памяти находятся в нулевом состоянии.Триггер 6 управления находится в едиичном состоянии, сигнал "1" с прямого вы1688396 30 35 натуры и регистр состояния, входы которого поразрядно соединены с первой входной 40 код сигнатуры должен быть нулевым: 363 как по контролю отдельного канала, так и по контролю всей импульсной последовательности, При 565+ф 0 - произошла ошибка в формировании импульсной последователь ности. В этом случае на выходе элемента ИЛИ 10 будет присутствовать сигнал "1" и при поступлении метки-признака конца выдачи последовательности управляющих сигналов на...

Номер патента: 1688397

Опубликовано: 30.10.1991

Авторы: Скрябин, Смирнов

МПК: H03K 5/19

Метки: длительности, импульсов, селектор, серий

...дополнительно вычесть четвертый импульс с выхода элемента И - НЕ 8. Так как третий5 10 15 20 25 30 35 40 45 50 55 импульс в серии является последним, то на выходе элемента И - НЕ 8 четвертый импульс не появляется (фиг,2), т.е, импульс на выходе заема счетчика 10 не успевает сформироваться.После окончания третьего импульса серии, начиная с момента времени 1 з до момента времени и, счетчик 5 вычитает код числа, пропорционального паузе т импульсов серии. а затем с момента времени т 4 до момента времени т 5 оставшийся код добавки Лт.В момент времени Ь на выходе счетчика 5 появляется импульс переполнения, по заднему фронту которого триггер 4 переключается в исходное единичное состояние. Уровень "Лог.О" с инверсного выхода триггера 4...

Номер патента: 1688398

Опубликовано: 30.10.1991

Авторы: Втюрин, Ситняковский, Шлемин

МПК: G05B 1/01, H03K 5/24

Метки: компаратор, напряжений

...пары и к выходным шинам устройства, два дополнительных синхронизирующих МОП-транзистора 5 и б с каналами первого типа проводимости, истоки которых соединены со стоками трэнзисторов 2 и 3 дифференциальной пары, а стоки - со стоками транзисторов 7 и 8 токового зеркала, при этомзатворы дополнительных синхронизирующих транзисторов 5 и 6 подключены к шине18 синхроимпул ьсов.Компаратор напряжений работает следующим образом.Предположим, что на шине 18 синхроимпульсов имеется низкий логический уровень. При этом транзисторы 5 и 6 открыты и не оказывают влияния на работу дифференциального каскада 1, так как сопротивление канала открытого МОП-транзистора пренебрежимо мало по сравнению с динамическим сопротивлением нагрузки...
