H03K — Импульсная техника
Селектор заданной кодовой комбинации
Номер патента: 1670780
Опубликовано: 15.08.1991
МПК: H03K 5/19
Метки: заданной, кодовой, комбинации, селектор
...вход блока 1, появляется импульс на выходе элемента 14 задержки, срабатывает элемент И 17 и импульс с его выхода устанавливает в единичное состояние триггер 18 по своему заднему фронту. При этом открывается элемент И 16 (т.е. теперь разрешено выделение импульсов, длительность которых превышает Т 1), закрывается элемент И 17 (т.ь 1 еперь запрещено выделение импульсов, длительность которых превышает 72), снимается единичный сигнал (т е, устанавливается нулевой сигнал) с второго выхода блока 1 и разрешается работа генератора 19, который начинает выдавать импульсы, Далее все импульсы, поступающие на первый вход блока 1 и превышающие по длительности г 1, пропускаются на его первый выход в виде импульсов длительности (1 - т 1). Блок 1 при...
Селектор серий импульсов
Номер патента: 1670781
Опубликовано: 15.08.1991
Авторы: Билык, Галкин, Елисеев, Сакал
МПК: H03K 5/19
Метки: импульсов, селектор, серий
...пачке и коду пачки, можно запрограммировать блок 12 так, что при всех кодовых комбинациях на выходах первого счетчика 3, не соответствующих длительности ожидаемого импульса (паузы), блок 12 формировал бы логическую единицу на первом выходе, соответствующем первому выходу регистра 9, Это означает наличие ложного импульса (паузы) в пачке. При этом произойдет обнуление регистра 9 и второго счетчика 5, т.е. возвращение устройства в исходное состояние.45 50 55 онной шиной. Зная информацию о том, какой по счету импульс определенной длительности в каждой из пачек является последним, блок 12 программируется так, что по окончании последнего импульса пачки на втором выходе блока 12, соответствующем второму выходу регистра 9, появится логическая...
Селектор импульсной последовательности заданной длительности, содержащей импульсы заданной длительности
Номер патента: 1670782
Опубликовано: 15.08.1991
Авторы: Билык, Елисеев, Сакал, Самчинский, Смук
МПК: H03K 5/19
Метки: длительности, заданной, импульсной, импульсы, последовательности, селектор, содержащей
...10 установится нулевой уровень на выходе элемента ИЛИ 11 и принудительно обнулится одно- вибратор 5. По отрицательному перепаду напряжения на выходе одновибратора 5, формирователь 6 импульсов сброса сформирует импульс сброса, По переднему фронту импульса сброса триггер 12 не изменит своего 15 20 25 30 35 40 45 50 55 импульс, передним фронтом которого запустится одновибратор 10, а задним - одновибратор 5, По заднему фронту начнет свое заполнение счетчик 7, Запуск одновибратора 5 и заполнение счетчика 7 разрешается уровнем логической "1" с выхода одновибратора 10, Одновибратор 5 вырабатывает положительный импульс, длительность которого определяет максимальный промежуток времени между приходом первого и и-го51015 20 25 30 35 40 45 50...
Фазово-импульсный модулятор
Номер патента: 1670783
Опубликовано: 15.08.1991
Автор: Диденко
Метки: модулятор, фазово-импульсный
...МОП транзисторов триггера 3. Конденсатор 1 начинает перезаряжаться по цепи: выходной МОП транзи стор с каналом р-типа триггера 3, МОП транзистор 12 инвертора 4, резистор б, источник модулирующего напряжения (шина 7), общая шина устройства. Напряжение на первом выходе конденсатора 1 15 начинает снижаться до уровня порога срабатывания блока 2. Время перезаряда конденсатора 1 через резистор б зависит также и от величины модулирующего напряжения на шине 7 и, следовательно, мо мент срабатывания порогового блока 2 будет определять фазу выходного.:мпульса на шине 9 устройства и его длите,ьность на шине 10.При срабатывании блока 2 триггер 3 ус тановится в исходное состояние до прихода следующего тактового импульса.Произойдет также переключение...
Двухтактное ключевое устройство
Номер патента: 1670784
Опубликовано: 15.08.1991
Авторы: Александров, Галахов
МПК: H03K 17/60
Метки: двухтактное, ключевое
...по известным схемам,Устройство работает следующим образом,При отсутствии управляющего сигнала О сигналы О 1 на выходах генератора 1 импульсных сигналов отсутствуют и ключевые элементы 3 и 4 заперты, ключ 10 при этом включен и шунтирует вход порогового элемента 11, в результате чего на его выходе сигнал О 11 имеет уровень "1".510 20 25 30 35 40 45 50 55 При поступлении сигнала О возникает напряжение на одном из выходов генератора 1 (пусть на прямом), в результате чего ключевой элемент 3 открывается, а ключ 10 запирается, и напряжение на конденсаторе 9 определяется как сумма напряжений на ключевом элементе 3 и на диоде б (напряжением отсечки диода). Если ключевой элемент 3 открыт и падение напряжения на нем не превышает допустимого,...
Устройство формирования входных сигналов реверсивного счетчика
Номер патента: 1670785
Опубликовано: 15.08.1991
Авторы: Батурин, Берзиньш, Ширина
МПК: H03K 21/02
Метки: входных, реверсивного, сигналов, счетчика, формирования
...импульсов с входа 1 на выход 5, которая до сих пор была закрыта, и, следовательно, на выходе сигналы отсутствовали. Но так как больше сигналов на вход 1 не поступит, то схема остается в этом состоянии до прихода на вход 3 стробов нового сигнала, При этом на переднем фронте строба формирователь 25 выдает сигнал, который через девятый элемент И 19 поступает на В-входы первого триггера 8 и реверсивный счетчик 7, пеоеводя их в исходное состояние. На этом цикл работы схемы заканчивается, и следовательно, на выходе устройства сигналы отсутствовали,Аналогично работает схема, если серия импульсов поступает на вход 2 вычитания, если количество импульсов в серии не больше числового значения емкости реверсивного счетчика 7.Теперь рассмотрим...
Синхронный делитель частоты с нечетным коэффициентом деления
Номер патента: 1670786
Опубликовано: 15.08.1991
Автор: Мяснов
МПК: H03K 23/40
Метки: деления, делитель, коэффициентом, нечетным, синхронный, частоты
...с прямым выходом первого Л К-триггера, 3-входы третьего и всех последующих, вплоть до последнего, п-го ) К-триггеров соединены через соответствующие элементы И с прямыми выходами всех предыдущих ЗК-триггеров, К-входы тех )К-триггеров, кроме первого, для которых г М 1/2, соединены с 1-входами соответствующих 3 К- триггеров, а К-входы тех ) К-триггеров для которых г1/2 соединены с выходами соответствующих элементов ИЛИ, первые входы которых соединены с 3-входами соответствующих ЛК-триггеров, необходимо К- вход п-го )К-триггера и вторые входы всех элементов ИЛИ соединить с выходом элемента И (с входом инвертора). выходы которого соединены с прямыми выходами тех ЛК-триггеров, для которых гМ/2,Из сказанного следует, что если параметр г1;/2,...
Делитель частоты с дробным коэффициентом деления
Номер патента: 1670787
Опубликовано: 15.08.1991
Автор: Трухин
МПК: H03K 23/64
Метки: деления, делитель, дробным, коэффициентом, частоты
...через формирователь 12 на шину 8 и на вход запуска триггера 16, устанавливая его в единичное состояние, Высокий уровень с выхода триггера 16 поступает на вход запрета счета счетчика 10, запрещая счет импульсов с выхода генератора 9.Срезом импульса с шины 7 в регистр 2 заносится сумма кодов с выходов мультиплексора 3 и с шины 6, которая проходит через мультиплексор 3 на информационные входы счетчика 10. Таким образом, с каждым импульсом, поступающим на шину 7, значение кода, поступающего с выхода мультиплексора 3 на информационные входы счетчика 10, увеличивается на величину кода и, поступающего на шину 6 (кода дробной части коэффициента деления), а, следовательно, величина задержки между началом счета импульсов счетчиком 10 до...
Делитель частоты следования импульсов с переменным дробным коэффициентом деления
Номер патента: 1670788
Опубликовано: 15.08.1991
МПК: H03K 23/66, H03K 23/68
Метки: деления, делитель, дробным, импульсов, коэффициентом, переменным, следования, частоты
...14; в - емкость счетчика 8, 50 55 5 о 10 15 20 25 30 35 40 45Целая часть коэффициента деления К 1 принимает значение от 1 до (2"-2), где и - разрядность счетчика 4, Разрядность счетчика 2 соответствует разрядности счетчика 4,Разрядность дробной части коэффициента деления К 2 задается требуемой точностью синтезируемой частоты и определяется разрядностью счетчика 6 и счетчика 8.Команда "Пуск" с шины 12 через элемент ИЛИ 10 поступает на управляющие входы счетчиков б и 4, По этой команде происходит запись исходного кода деления в счетчики 6 и 4. Счетчик 2 считает частоту генератора 1 опорной частоты. При сравнении кода с выхода счетчика 2 с мдом, записанным в счетчик 4, элемент 3 сравнения кодов формирует импульс, который поступает на...
Делитель частоты следования импульсов с дробным коэффициентом деления
Номер патента: 1670789
Опубликовано: 15.08.1991
Авторы: Ковинько, Матюшко, Тепляков
МПК: H03K 23/68
Метки: деления, делитель, дробным, импульсов, коэффициентом, следования, частоты
...присутствует сигнал логической единицы, то сигнал на выходе элемента 3 сравнения появится лишь тогда, когда код счетчика 1 превысит код на шинах 4, Если допустим на шинах 4 задан код числа М, то сигнал логической единицы появится на выходе10 15 20 25 30 35 40 45 50 элемента 3 сравнения тогда, когда на выходах счетчика 1 будет код (й + 1), Сигнал свыхода элемента 3 сравнения устанавливает в исходное состояние счетчик 1, который вновь начинает счет импульсов частоты 10, и поступает на вход счетчика 8, Счетчик 8 имеет коэффициент пересчета К, т.е, после поступления на его вход К импульсов он устанавливается в исходное состояние. Если на шинах 7 задан код числа и, то после того, как элемент 3 сравнения сформирует и периодов...
Оптоэлектронный счетный триггер
Номер патента: 1670790
Опубликовано: 15.08.1991
Авторы: Дубчак, Кожемяко, Красиленко, Носов
МПК: H03K 23/78
Метки: оптоэлектронный, счетный, триггер
...общую шину, оптический счетный вход, оптический выход, первый, второй и третий фотоприемники, первый, второй и третий светоизлучатели, оптическую схему ИЛИ, выход которой явветствующие им проводящие цепи устройства не возбуждены, т,е. на входах-выходах светоизлучателей 9-11 состояния логического "0". При подаче первого счетного импульса на оптический вход 1 оптический сигнал согласно описанных оптических связей 13 воздействует на оптический вход четвертого БФП 6, переводя соответствующую ему цепь в проводящее состояние, при этом третий светоизлучатель 11 переходит в возбужденное состояние. Светоиэлучатель 11, освещая оптический вход первого БФП 3, уменьшает его сопротивление, но ввиду того, что пока на время импульса на входе 1...
Цифровой фильтр
Номер патента: 1672558
Опубликовано: 23.08.1991
Автор: Трофименко
МПК: H03H 17/00, H03K 5/153
...Й- и 5- входы триггера 5, не меняют его состояния, и триггер 5 остается в единичном состоянии. По окончании врезки помехи (фиг, 2 а), т,е, когда уровень входного сигнала снова превысит опорный, на прямом выходе компаратора 1 сформируется сигнал уровня логической единицы (фиг. 26), который аналогично описанному поступит по ВС-цепи задержки (БС = т ) через время т на 5- вход триггера 5 (фиг, 2 г), что не вызовет смены состояния триггера 5, находящегося к этому моменту в единичном состоянии (фиг, 2 ж). По окончании импульса видеосигнала (фиг, 2 а) на инверсном выходе компаратора 1 формируется сигнал уровня логической единицы, благодаря чему второй конденсатор 6 через второй резистор 7 заряжается за время тВС = т) до напряжения уровня...
Устройство выделения первого и последнего импульсов в пачке
Номер патента: 1672560
Опубликовано: 23.08.1991
Автор: Литвак
МПК: H03K 5/153
Метки: выделения, импульсов, пачке, первого, последнего
...с установочных входов устройства в счетчик 13, 16725605 10 15 20 25 30 35 40 45 50 55 который начинает вычитать до прихода следующего импульса пачки. С приходом каждого следующего импульса первой пачки процесс повторяется, в регистре 4 сдвига образуется линейный единичный код с числом единиц, равным(К), где К - количество импульсов в пачке,После окончания последнего импульса первой пачки счетчик 13 работает в режиме вычитания и когда его содержимое становится равным нулю, на выходе дешифратора 12 появляется нулевой логический уровень, элемент И 11 закрывается. Счетчик 13 и дешифратор 12 сохраняют свое состояние до прихода первого импульса второй пачки. По фронту первого входного импульса второй пачки происходит сдвиг вправо...
Генератор импульсов тока
Номер патента: 1674349
Опубликовано: 30.08.1991
Авторы: Колиушко, Конотоп, Межибовский, Платонова
МПК: H03K 3/53
...два замкнутых контура, состоящиекаждый из двух обостряющих канденсатараяб, двух основнь)х разрядников 3, обостряю)дега разрядника 5 и двух ра:пределительных 10конденсаторов 7 или 3). Б результате выПОЛНЕНИЯ СООТНОК)8 ийСоб Сш Сраспр об,разр.,в каждом контуре основная часть напряжения оказывается прилаженной к обо:)ст)яющему разряднику 5. Разрядник 5срабать вает,Таким образом, включение распределительных конденсаторов попарно четных инечетных секций позволяет увеличить алгебраическую сумму напря)кений, действу.ющих в замкнутых контурах, до 2 Огз иобеспечить срабатывание обостряющихРаэРЯДНИКОВ 5, ПОСКОЛЬКУ щ Срас)р, ПРО.исходит заряд двух распределительных канден сатаров 7 ил и 8), Н апря)кение этихконденсаторов суммируется с...

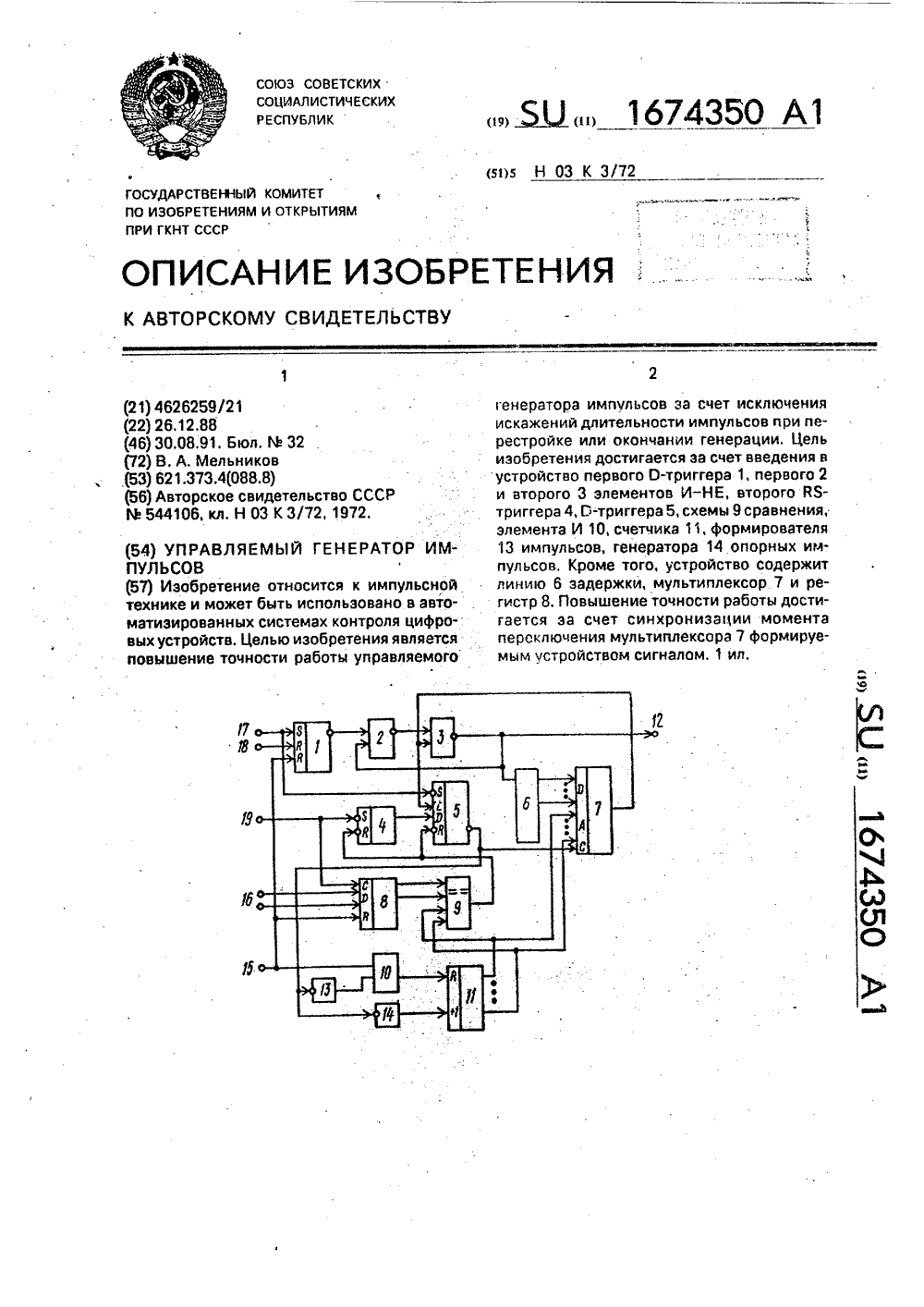

Управляемый генератор импульсов
Номер патента: 1674350
Опубликовано: 30.08.1991
Автор: Мельников
МПК: H03K 3/72
Метки: генератор, импульсов, управляемый
...подготавливает к работе вышеуказанную об 45 ратную связь и приводит к появлению "0" нэвыходе элемента И - НЕ 3, означающего начало процесса генерации последовательности импульсов,Тот же сигнал переводит О-триггер 5 в50 единичное состояние. Сигнал с инверсноговыхода этого триггера поступает на входстробирования мультиплексора 7.и блокирует его, Этот ке сигнал включает формирователь 13 импульсов и генератор 14 опорных55 импульсов. Импульс, вырабатываемыйформирователем 13 импульсов, переднимфронтом через элемент И 10 подтверждаетнулевое состояние счетчика 11. Длительность этого импульса должна быть меньше60 длительности половины периода генерато ра 14 опорных импульсов, период которых равен 0,5 Т 0, где Т 0 - период следования ймпульсов...
Генератор случайного потока импульсов
Номер патента: 1674351
Опубликовано: 30.08.1991
Автор: Борисов
МПК: H03K 3/84
Метки: генератор, импульсов, потока, случайного
...и 9 случайных чисел включаются первьэй и второй датчики 5 и 6 экспоненциального напряжения, амплитуды выходных сигналов ооры Возрастают по экспсненциальным законам, Выбор экспоненциальных законов определяется в соответствии с требуемыми параметрами формируемого устссйстном случайного потока импульсов. При зтсм первый датчик Б экспоненциального напряжения вырабатывает напряжение, отвечающее параметрам ос" овного закона распределения. Второй датчик 6 экспоненциального напряжения вырабатывает напряжение, ксторое используется для выработки пуассоновского потока импульсов, изменяющего искажающего) закон распределения основного потока импульсов, Сигналы с выходов первого и второго датчиков 5 и б экспоненциального напряжения, а также с...
Генератор случайного потока импульсов
Номер патента: 1674352
Опубликовано: 30.08.1991
Автор: Борисов
МПК: H03K 3/84
Метки: генератор, импульсов, потока, случайного
...напряжения вырабатывает напряжение, отвечающее параметрам основного закона распределения. Второй датчик 6 экспоненциального напряжения вырабатывает напряжение, которое используется для выработки пуассоновского готока импульсов, изменя;ощего (искажающего) закон распределения основного потока импульсов, Сигналы с выходов первого и второго датчиков 5 и 6 экспоненциального напряжения, а также с цифроаналоговых .преобразователей 2 и 8 поступают на первый и второй блоки 3 и 7 сравнения соответственно. В моменты равенства напряжений, поступающих на первые и вторые входы блоков 3 и 7 сравнения, каждый из этих блоков сравнения вырабатывает сигнал, поступающий затем соответственно на первый и второй формирователи 4 и 10...
Формирователь импульсной последовательности
Номер патента: 1674353
Опубликовано: 30.08.1991
Автор: Скачко
МПК: H03K 3/282
Метки: импульсной, последовательности, формирователь
...выход устройства, Если после установления на выходе формирователя постоянного положительного уровня в очередной момент времени на ретью входную клемму оудет подан управляющий сигнал в виде постоянного напряжения при наличии непрерывной импульсной последовательности на четвертой входной клемме, синхронной с тактовыми импульсами на пятой входной клемме то на выходе устройства импульсная последовательность возобновится,При присутствии синхронных импульсов на пятой и четвертой входнь.х клеммах непосредственно от момента включения устройство ограниченная импульсная последовательность перейдет в непрерывную. Она будет являться продолжением пачки, причем без перерыва, если сигнал прерывания поступит раньше появления на выходе компаратора 1...
Нормализатор импульсов
Номер патента: 1674354
Опубликовано: 30.08.1991
Автор: Турченков
МПК: H03K 5/01
Метки: импульсов, нормализатор
...113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к импульснойтехнике и может быть использовано в устройствах автоматики и вычислительной техникедля преобразования количества импульсов внапряжение, а также в системах обработкиинформации.Целью изобретения является расширение области применения за счет нормализа-,ции выходных импульсов по длительности иамплитуде.На чертеже приведена принципиальнаясхема нормализатора импульсов.Нормализатор импульсов содержитформирователь 1 импульсов тока, компаратор 2, р-и-р-транзистор 3, резисторы 4 - 6,конденсатор 7, диод 8 и источники 9 и 10тока, Формирователь 1 импульсов тока вы"полнен на п-р-и-транзисторах 11 и 12 и...
Обостритель импульсов
Номер патента: 1674355
Опубликовано: 30.08.1991
МПК: H03K 5/04
Метки: импульсов, обостритель
...другой его выходной клеь мой9,Обостритель импульсов работает следующим образом.Укорочение длительности фронта импульса происходит благодаря тому, что нелинейный элемент 1 имеет конечное времязадержки тз между моментом приложения 35входного напряжения и началом существенного возрастания его проводимости, причем интервал времени, в течение которогопроисходит основное изменение проводимости, меньше длительности фронта ц 40преобразуемого импульса, а задержкаТз =Тф.Нелинейный элемент 1 шунтируется индуктором 2, последовательно с этой цепьювключаются параллельно соединенные резистор 3 и конденсатор 4, Сопротивлениерезистора 3 Я выбирается равным установившемуся сопротивлению нелинейногоэлемента 1 (Ву). Величина индуктивности 1.индуктора 2...
Формирователь прямоугольных импульсов
Номер патента: 1674356
Опубликовано: 30.08.1991
Авторы: Ефремов, Праслов, Путинцев
МПК: H03K 5/12
Метки: импульсов, прямоугольных, формирователь
...соответственно поступают на входы элементов ИЛИ 8 и 9, а с их выходов - на базы и эмиттеры транзисторов 10 и 11 соответственно. Таким образом, на базе транзистора 10 имеет ся сигнал уровня "0", а на его эмиттере - "1",на базе транзистора 11 - сигнал уровня "1", а на эмиттере - "О", Транзисторы 10 и 20 закрываются, а транзисторы 11 и 21 открываются. На входе инвертора 4 присутствует 25 низкий уровень сигнала, а на входе инвертора 5- высокий, Сигнал,проинвертировавшись в инверторах 4 и 5, поступает на первый и второй входы коммутатора 6 высоким и низким уровнями соответственно.30 Транзисторный ключ 38 открывается, атранзисторный ключ 39 закрывается, т, е, происходит формирование переднего фронта выходного импульса. На затвор...
Программное реле времени
Номер патента: 1674357
Опубликовано: 30.08.1991
Авторы: Боженко, Мешков, Фегецин
МПК: H03K 5/13
Метки: времени, программное, реле
...по второму входу элемента И б выдачу 25 импульсов на выходную шину 13. М соответствует числу бит, поступающих на вход данных регистра 9 с выхода блока 4 постоянной памяти, Б ячейках блока 4 постоя чнсй памяти последовательно по М хранятся биты, 30 укладывающиеся квантами времени на требуемые для выдачи устройством длительности импульсов и промежугки между ними. Формирование пачек импульсов произвольной длительности и числа заключается 35 в периодическом заполнении сдьигового регистра 9 (с периодом М тактов) из блока 4 постоянной памяти и его сдвижке с тактовой частотой. По входной шине 12 ПУСК приходит запускающий импульс (фиг,2,б 1), 40 который по входу В сбрасывает триггер 8, который инверсным выходом (фиг 2 д) разблокирует выходную...
Селектор импульсов максимальной длительности
Номер патента: 1674358
Опубликовано: 30.08.1991
Автор: Турченков
Метки: длительности, импульсов, максимальной, селектор
...1 7 и 8,Инвертирующий вход операционного усилителя 6 соединен с выходом источника 1 тока, первыми выводами порогового элемента 2 и конденсагора 3, второй вывод которого соединен с общей шиной. Неинвертирующий вход операционного усилителя б.соединен с входной шиной 7 и эмиттером транзистора 4, коллектор которого соединен с выходной шиной 8, э база - с первь 1 м выводом резистора 5, второй вывод которого соединен с вторым выводом порогового элемента 2 и выходом операционного усилителя 6,Селектор работает следующим обраС приходом входного положительного импульса на выходе операционного усилителя б формируется положительное напряжение, которое закрывает пороговый элемент 2 и транзистор 4. Начинается заряд конденсатора 3 током источника 1...
Переключающее устройство
Номер патента: 1674359
Опубликовано: 30.08.1991
Автор: Калиниченко
МПК: H03K 17/56
Метки: переключающее
...не будет подключен источник постоянного тока.При подключении шин 3 и 7 к истоцнику тока тиристор 4 отпирается и ток источника начинает протекать по контуру, входная цепь датчика 6 - тиристор 4 - транзистор 1 последний открыт, так как его база и коллектор соединены через резистор 10), При этом нагрузка 8 отделена от источника тока запертым тиристором 5 и через нее проте. ние сигнала на входе блока 14. При этом перестают подаваться импульсы на управ 4 остается открытым 70 35 40 кает только малый ток утечки запертого тиристора 5.Как только ток, протекающий через датчик 6, достигает заданного значения, на выходе блока 12 появляется сигнал, который поступает на вход исполнительного блока 13, вызывая его срабатывание и появлеляющий электрод...
Ттл-вентиль
Номер патента: 1674360
Опубликовано: 30.08.1991
Авторы: Мелконян, Мкртчян, Симонян
МПК: H03K 19/088
Метки: ттл-вентиль
...1 и-р-п типа, эмиттеры которого соединены с входами, база черезпервый резистор 2 - с шиной 3 питания, а. коллектор подключен к базе фазоинвертирующего транзистора 4 и-р-и типа сложногоинвертора на транзисторах 5, 6 и 7 и резисторах 8, 9 и 10, выход 11 которого соединенс эмиттером дополнительного транзистора12 р-п-р типа, база и коллектор которогосоответственно через; ретий и четвертыйрезисторы 13 и 14 соединены с коллектором 20и базой фазоинвертирующего и управляющего транзисторов 4 и 15 п-р-и типа, Эмит.тер транзистора 4 соединен с коллекторомтранзистора 15, эмиттер которого соединенс общей шиной и через втооай резистор 16 25с его базой.ТТЛ-вентиль работает следующим образом.Если на входах "0", то транзисторы 4, 5и 15 заперты и...
Формирователь импульсов
Номер патента: 1674361
Опубликовано: 30.08.1991
Авторы: Гафаров, Подопригора, Сеничкин
МПК: H03K 19/094
Метки: импульсов, формирователь
...зэкрынэется транзисторы 5, 6, 9 и 1 О л открываотся транзис., оры 4 и 8. Так кэк из трэнзисторон 7 иОткрыт только трэнзлстог 7, то гысокое ап;Зяжение с выхода через цепь обратной связи подается на затвор тргнзисарэ 15, Е начальньй момент переходногп Г,роцесса нг затворе транзистора 15 уста. Энллнаетс НЭПряжеНИЕ 0 ср=йи/1+С 2/Сп). Б р 83 ул Ь Гате открывается ныхсдной транзистор 5, Напряжениенавыходе формироватегя, а также и на затворе транзистора 15 понижается, Если будет ныполнено условие Сп/С 2=20 оп/(Оип 20 ип), где 0 вп поРогоное напряжение и-канального выходного ранзистора; С - суммарная парэзитная емкость на подложку, приведенная к затвору транзистора 15, то транзистор 15 закроется к моменту, когда на выходе формирователя...
Счетчик делитель
Номер патента: 1674362
Опубликовано: 30.08.1991
Авторы: Голубцов, Жилин, Пархоменко, Харламов
МПК: H03K 23/48
...иых выходах, а триггеры8,3 и 8,4в нулевое логическое состояние,так как нулевой логический уровень сигналарез элемент И 12.2 - на В 1-вход триггера 8,3 и через элемент И - НЕ 15.1 - на 31-вход триггера 8,2Предлагаемый счетчик-делитель может , работать в трех режимах: в режиме двоичнодесятичного счетчика; как счетчик-делитель выходного импульса на 10 со скважностью 2, и как счетчик-делитель на 2 и 5,При использовании предлагаемого счетчика-делителя в качестве двоично-десятичного счетчика вход 22 (С 2) внешне соединяется с выходом 25.1. На входах 21,1 - 21.4 при исправном. состоянии основных разрядов 1-4 должен присутствовать сигнал логической единицы, а на входах 19, 20 и 23, 24- сигналы логического нуля, На вход 18 (С 1)поступают...
Устройство для параллельной записи, хранения и транспонирования изображений
Номер патента: 1674363
Опубликовано: 30.08.1991
Авторы: Дубчак, Красиленко, Михальниченко
МПК: H03K 23/78
Метки: записи, изображений, параллельной, транспонирования, хранения
...При этом замыкаются прерыватели 151 всех совокупностей, освещенные входным изображением фототиристоры 11 (12).правой (левой) половины совокупности пе реводятся в проводящее состояние, светодиоды 13 (14) начинают излучать свет,подготавливая работу фототиристоров 12 (11) противоположных пар этих ячеек.После снятия сигнала запись прерыватели 15 ц размыкаются, а прерыватели 15 в 2 замыкаются, что приводит к перезаписи со 30 стояний левых (правых) пар ячеек правой(левой) половины в правые(левые) парыэтих же ячеек, При подаче первого сигнала с генератора б импульсов младший разряд счет 35 чика 7 импульсов устанавливается,в единичное состояние, все остальные разряды остаются в нулевом состоянии, Зто оэна 40 чает, что только совокупности...
Многофазный мультивибратор
Номер патента: 1676067
Опубликовано: 07.09.1991
Автор: Никушин
МПК: H03K 3/284
Метки: многофазный, мультивибратор
...включены по схеме "треугольник" (фиг.1 и 2) или по схеме "звезда" (фиг.З); на фиг,4 устранен п,4 формулы.При включении конденсаторов связи по схеме "звезда" с целью увеличения длительности генерируемых импульсов, параллельно каждому конденсатору, в качестве которых при этом применены злектролитические конденсаторы, подключены диоды, аноды которых соединены с отрицательными, а катоды - с положительными обкладками конденсаторов,Устройство работает следующим образом.При подаче напряжения импульс тока получают все транзисторы одновременно, но последовательность их включения зависит как от соотношения статических и динамических характеристик каждого, так и от случайных изменений параметров во времени. В результате поиска устойчивости...
Универсальная двоичная ячейка
Номер патента: 1676068
Опубликовано: 07.09.1991
Авторы: Арипджанов, Бабаханов, Бекмуратов, Мансуров, Султанов
МПК: H03K 3/286
Метки: двоичная, универсальная, ячейка
...входом 16 сброса.При работе универсальной ячейки в счетном режиме выход 13 соединен с входом 15, а выход 14 соединен с входом 16 триггера памяти (на чертеже показаны пунктирными линиями),Универсальная двоичная ячейка работает следующим образом,Сначала рассмотрим работу ячейки вкачестве й Ят-триггера,В исходном состоянии присутствуютсигнал на входе 17 Т=.О и сигналы, действующие на входах 15 или 16, так как при Т=Опостоянно открыт диод 12 и открыты тран, зисторы 1 и 2.На входы 15 и 16 подают комбинацию , сигналов 3=1, И=О. С поступлением импуль. са на вход 17 (Т) диод 12 закрывается и так как на обоих эмиттерах транзистора 1 действуют сигналы с высоким уровнем, то этот транзистор 1 закрывается. После окончания тактирующего импульса...
