Гросфельд

Номер патента: 1788575

Опубликовано: 15.01.1993

Автор: Гросфельд

МПК: H03K 5/135

Метки: импульсов, синхронизации

...последовательностных элементов в одно из устойчивых состояний после подачи на них питающего напряжения, шина начальной установки и дополнительные Я-входы у триггеров 1 и 4, посредством которых осуществляется установка исходного состояния устройства, на фиг. 1 не показаны. Управляющий импульс поступает на шину 5 и переключает в состояние "1" триггер 1 по его третьему Я-входу. При этом на прямом (диаграмма в) и инверсном (диаграмма г) выходах триггера 1 устанавливаются соответственно уровни "1" и "0".Если фронт управляющего импульса поступает на шину 5 во время действия межимпульсной паузы (уровень "0") в тактовом сигнале на шине 6, то в соответствии с правилом работы ключа 2 (фиг. 7), ближайший после этого тактовый импульс транслируется...

Номер патента: 1783615

Опубликовано: 23.12.1992

Автор: Гросфельд

МПК: H03M 5/14

Метки: кода, миллера, формирования

...функционирование. Поскольку на входеуправления ключа 4 имеется уровень "1"("О"), то в соответствии с правилом его работы ближайшая межимпульсная пауза такто 15 вого сигнала транслируется в виде импульсааналогичной длительности с информационного входа этого ключа на его второй (первый) выход (см, фиг,2,ж (е, При этом напрямом выходе триггера 2 (фиг.2,з) и на вы 20 ходе 7 формируется уровень "1" ("0"), а навходе управления ключа 4 - уровень "0"("1"), Благодаря этому очередная межимпульсная пауза транслируется в виде импульса на первый (второй) выход ключа 4,25 что приводит к формированию уровня "0"("1") на прямом выходе триггера 2 и выходе7 и к установке уровня "1" ("О") на входеуправления ключа 4, Дальнейшая работа устройства в этом...

Номер патента: 1783614

Опубликовано: 23.12.1992

Автор: Гросфельд

МПК: H03M 5/12

Метки: кода

...фронту каждого импульса, поступающего наЦель изобретения - повышение быст- его счетный вход, изменяет свое состояниеродействия преобразователя за счет увели- на противоположное, Его выходной сигналчения верхней граничной частоты транслируется элементом ИСКЛЮЧАЮследования входных сигналов,. 30 ЩЕЕ ИЛИ 2 на выход 6 (фиг. 2, 3, е), гдеоставленная цель достигается тем, что формируется последовательность симвов преобразователь кода, содержащий триг- лов, соответствующих в коде Манчестер гер, введены элемент ИСКЛЮЧАЮЩЕЕ символам нуля кода БВН на информационИЛИ и ключ с запоминанием сигнала управ- ном входе 4.ления, первый и второй выходы которого 35 Если на информационном входе 4 имесоединены соответственно со счетным вхо- ется уровень "1",...

Номер патента: 1783613

Опубликовано: 23.12.1992

Автор: Гросфельд

МПК: H03M 5/12

Метки: кода

...НЕ 3 и 4. Выход О-триггера 2 соединен с управляющим входом ключа 5 и с вторым входом элемента ИЛИ - НЕ 3. выход которого соединен с вторым входом элемента ИЛИ - НЕ 4, выход которого является выходом 7 преобразователя.Преобразователь кода работает следующим образом.Г 1 асле включения питающего напряжения генератор 1 начинает формировать на своем выходе (фиг,2,а) тактовый сигнал стабильной частоты, имеющий скважность, равную двум, На входе 6 (фиг,2,б) при этом мажет быть задан произвольный логический уровень, например, уровень "0". Необходима отметить, чта триггер 2 имеет инверсный статический тактовый вход и запись информации в него возможна лишь только во время действия уровня "0" на тактовом входе, а при уровне "1" на этом входе...

Номер патента: 1781816

Опубликовано: 15.12.1992

Автор: Гросфельд

МПК: H03K 3/64, H03K 5/156

Метки: импульсов, серий, формирования

...вход которого соединенс тактовой шиной, выход соединен с первыМвходом элемента ИЛИ, выход которого соединен с выходной шиной, инвертор, введены ключ с запоминанием сигналауправления и элемент ИЛИ-НЕ, выход ипервый вход которого соединены соответственно с вторым входом элемента ИЛИ. и с.выходом инвертора, второй вход соединенс тактовой шиной и с входом управленияключа с запоминанием сигнала управления,первый информационный вход и первый выход которого соединены соответственно суправляющей шиной и с вторым входом элемента И, второй выход соединен с входоминвертора, а второй информационный вход .соединен с выходной шиной,На фиг. 1 представлена электрическаяфункциональная схема предлагаемого устройства для формирования серий импульсов;...

Номер патента: 1709535

Опубликовано: 30.01.1992

Автор: Гросфельд

МПК: H03M 7/00

Метки: кода, позиционного, шифратор

...следования импульсов генератора 1, Кроме того, выходной сигнал триггера 6 осуществляет управление группой 3 элементов ИСКЛЮЧАЮЩЕЕ1709535 Формула и зо бр е те н и я Составитель М. НикуленковРвдвтор Н. Коляда Техред М,Моргентал Корректор С, Черни Тираж " Подписноеенного комитета по изобретениям и открытиям при ГКНТ СС 13035, Москва, Ж, Раушскэя наб., 4/5 эказ 437 ВНИййи Госуда зводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 Ь ИЛИ, В результате ээ время каждого периода выходного сигнала триггера 6, на выходы группы 3 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ выдается прямое и инверсное значение кода, сформированного счетчиком 2.Таким образом, частота смены значений кода на выходах группы 3 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ в двэ раза...

Номер патента: 1707749

Опубликовано: 23.01.1992

Автор: Гросфельд

МПК: H03K 5/153, H03K 5/26

Метки: временного, импульсных, разделения, сигналов

...на шину 17 и через элемент ИЛИ-НЕ ." на вход сброса триггера 4. В результате этого на шине 17 выделяется выходной импульс, имеющий длительность тактового импугьса, а триггер 4 устанавливается в 0" что вызывает формирование уровня "0" на выходе элемента ИЛИ-НЕ 8 и входе управления клю а б Очередной тактовый ипульс, поступающий на шину 15, в соответствии с уровнями "0", действующими на входе режима работы и на входе управления ключа б, проходит с ин формационного входа этого ключа на его первый выход и поступает далее на шину 16 и через элемент ИЛИ-НЕ 1 на вход сброса триггера 3. В результате этого на шине 16 выделяе 1 ся выходной импульс, имеющий длительность тактового импульса. триггер 3 устанавливается в "0", а устройство возвращается...

Номер патента: 1706026

Опубликовано: 15.01.1992

Автор: Гросфельд

МПК: H03K 5/156

Метки: импульсных, разностных, сигналов, формирования, частот

...обеспечивается выделение на его первой и второй выходных шинах соответственно импульсов Э 1 и 40, т,е. предложенное устройство имеет высокую надежность работы при поступлении импульсов на входные шины во время формирования выходного импульса меньшей частоты.Таким образом, введение в устройство третьего триггера и органиэация новой совокупности межэлементных связей исключают в нем ошибки в вычитании импульсных сигналов при поступлении импульсов на входные шины во время формирования выходного импульса меньшей частоты. Это повышает надежность оаботы предложенного устройства по сравнению с прототипом,На фиг,1 показаны временные диаграммы, поясняющие функционирование прототипа и процесс возникновения ошибок при вычитании им импульсных...

Номер патента: 1704281

Опубликовано: 07.01.1992

Автор: Гросфельд

МПК: H03K 23/66

Метки: делитель, управляемый, частоты

...режимои прорамынсго здпреа работы УДЧ.Пусть в исходно 4 сос)оянии на Шинах 1 б17 заданы коды, огличные от нулевых, прем значение первого из них меньше, че 4 зна 1 ена второго, В этом случда на обоих осход;,х элемен)д 3 имеются урови "0"; Кроме тоо, уровни "0" имеются нд выходах"Равно" элементов 1 и 2, нд Гыходдх коммутаторов 5 и Г, элементов И 8, И 1 И Ч 1 Е 9, 11и 13, на прямом Выходе триггера 15 и шине20, а на : ходах элсмен)ов И. НЕ 7, ИЛИНЕ 10 и 12, ИЛИ 14, э н 1 е;св 4 выходе триггерд 1 О и шине 21 де 1 с Гуо уровни "1", Посла по;,-.ч Тд;Овьх пуьсо д шину 18 с стч.:;, 4 Осу)с 1 л;ь:сс, КогД 1 с сГО иа счатчкд 4 с 4"ся );)внык 3;1 Гч,ю кодл, злд;1 НОГО л) 1 ГЧ )о нз 1 х1 е "Р -,но" ла11, 1 л е) сяурсег НЬ "1", 11 рИ Э ГОМ д ВЬХОда...

Номер патента: 1698985

Опубликовано: 15.12.1991

Автор: Гросфельд

МПК: H03K 23/66

Метки: делитель, управляемый, частоты

...Кд = (К+1) (в описанномслучае Кд = 3),Пусть на шике 8 задан код числа М = 1.После установки УДЧ в исходное состояние20 В счетчике 3 имеется код числа, равный единице. Поскольку код числа, хранящийся всчетчике 3, меньш 8, чем код числа, заданньй ка шине О, а а Выходе инвертора 4дейстоуеуровень 1, То на обоих выходах25 элемента 5 имеотся уровни "О", При этом нзка;кдом Входе управления кгпача 1 Гросфельда тзкхе ",Оотся уоовни О". После-одачи ;".ктови.";п,лсов нл .Ину б перВЫй, НИХ .О:,ХОИГ Н,:.; . Еовый сЫХОД КЛЮЧаЗО.,сфельда и увеличивает чисго в счетчи:с;О, ю,.; Л, - ГГГ На ПрВГМВыхоое Э"Е ЗН а 5 И 8:"сэЗ.В"ОрОМ ВХОд;х;п.-ав ен;" к,; эГросфельда устанавлвэется у, 188;1 Втосой тактовыи35 импульс про,оди; нь 6 оДновременнона второй и...

Номер патента: 1698970

Опубликовано: 15.12.1991

Автор: Гросфельд

МПК: H03K 5/156

Метки: импульсных, разностных, сигналов, формирования, частот

...задержка распространения сигнала с информационного входа на любой из выходов равна Т тоинерционность прототипа Тпр по его пер 1вой и второй выходным шинам относительно сигнала на шине тактовых импульсов,характеризуемая суммарной задержкойраспространения в соответствующей цепи,оп "еделяется выражениями:Тяр =2 Т, (1)Тир =ЗТ,2(2)Учитывая, что в предлагаемом устройст-ве использованы ключи с запоминаниемсигнала управления, в которых задержкараспространения сигнала с информационного входа на любой из выходов также равна Т, то инерционность предлагаемогоустройства Ту по его первой и второй выходным шинам относительно сигнала на шине тактовых импульсов определяетсявыражениями.Тзу =Т (3)Т=Т, ЮОтношение выражения 1) к выражению(3), а...

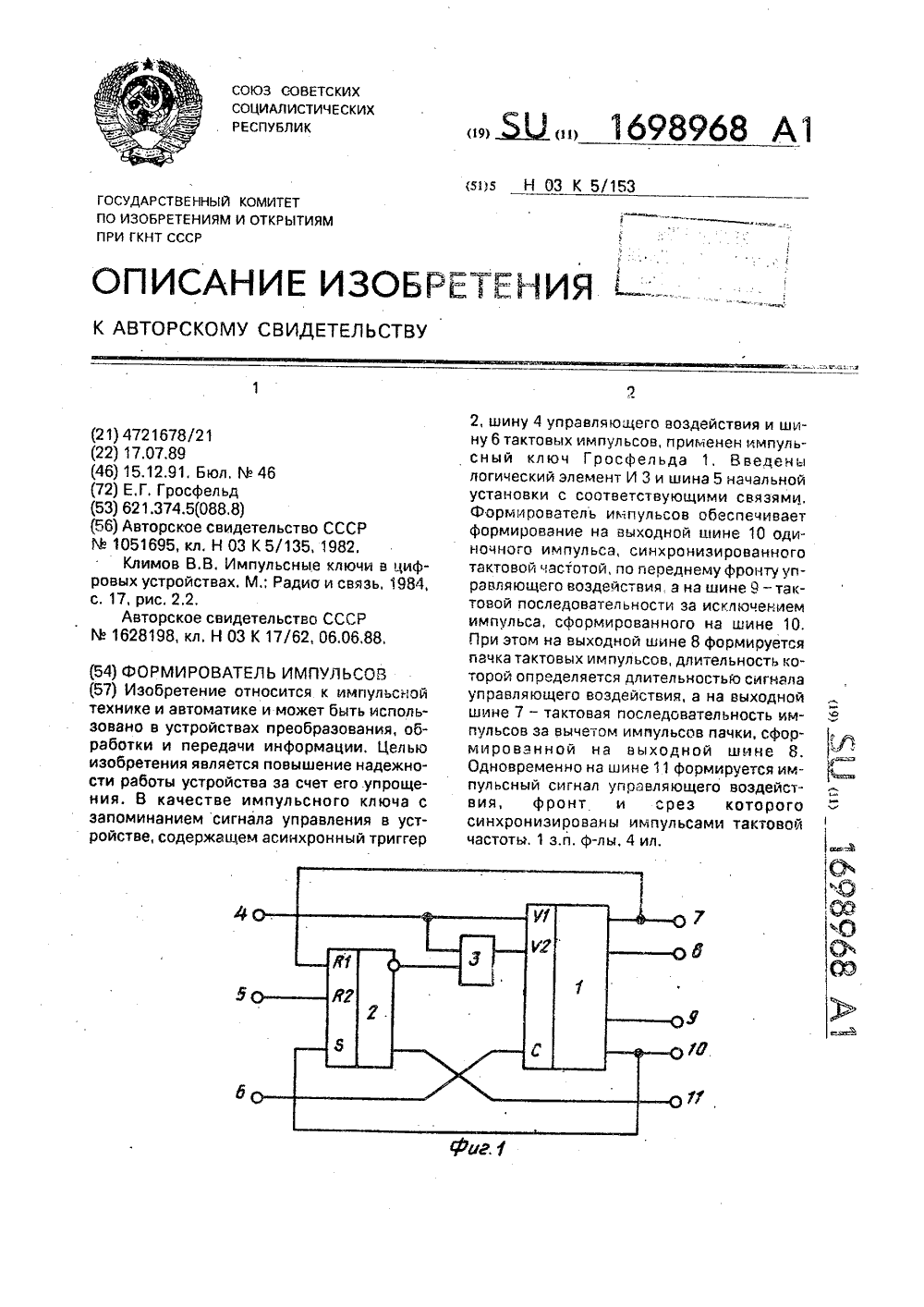

Номер патента: 1698968

Опубликовано: 15.12.1991

Автор: Гросфельд

МПК: H03K 5/153

Метки: импульсов, формирователь

...6 (фиг, 2 а) и, следовательно, на шинах 7(фиг. 2 В) и 9(фиг, ;"К), то импульсы на шиках 7 и 9 сохраняют длительность текущего тактового импульса шины 6, а на шинах 8(фиг, 2 г) и 1 О(фиг. 2 з) импульсы не формиру;отся, что обусловлено свойствами импульсного ключа 1 Гросфельдэ (см. фиг, 3 и 4). Следуо Цфлй тактовый импульс прохсдит с шины 6 (фиг. 2 Я) одноВ змеино кэ Второй л четвертый Выходы ;,.Мпул"Ского ключа 1 Грасфельда и не про 1698968ходит на его первый и третий выходы. При этом на шинах 8 (фиг, 2 г) и 10 (фиг, 2 з) выделяются импульсы из тактовой последовательности, Асинхронный триггер 2 устанавливается в единичное состояние, что обуславливает формирование переднего фронта сигнала на выходной шине 11 (фиг. 2 д), а на выходе...

Номер патента: 1691955

Опубликовано: 15.11.1991

Автор: Гросфельд

МПК: H03K 23/66

Метки: делитель, управляемый, частоты

...на шине 13 установлен уровень1", а на шине 14 задан двоичный код, например, того же числа К=З. При этом на входе управления и на входе режима ключей 1 и 10 действуют уровни "О", вследствие чего оба ключа подключены к трансляции импульсов с информационных входов на их первые выходы, После подачи тактовых импульсов на шину 11 первый из них в соответствии с правилом работы ключа с запоминанием сигнала управления проходит на первый выход ключа 1. Это вызывает инкремент содержимого счетчика 3 и установку в "1" триггера 5. Кроме того, первый тактовый импульс проходит с шины 11 на первый выход ключа 10 и формируется на шине 16. В результате переключения в "1" триггера 5 на выходе элемента 8 устанавливается уровень "О", а состояние триггера 9 не...

Номер патента: 1667224

Опубликовано: 30.07.1991

Автор: Гросфельд

МПК: H03K 3/037

Метки: триггерное

...уровень "1", а на вход 4 поступает таковый импульс. В соответствии с уровнем "1", действующим на входе управления ключа 10, и правилом работы импульсного ключа (см,фиг,4), тактовый импульс проходит с информационного входа на второй выход ключа 10 и поступает далее на Я-вход триггера 1 и на второй вход элемента ИЛИ 11. При этом происходит переключение тригера 1 в состояние "1", при котором на выходах 8 и 9 устанавливаются соответственно уровни 1" и "0", а на выходе элемента ИЛИ 11 формируется уровень "1", который поступает на вход запрещения коммутации ключа 10, Это вызывает прерывание процесса коммутации тактового импульса ключом 10, вследствие чего уровень "О" последовательно формируется на его втором выходе, Б-входе триггера 1 и на...

Номер патента: 1661978

Опубликовано: 07.07.1991

Автор: Гросфельд

МПК: H03K 5/153

Метки: дребезга, защиты, контактов

...исключает влияние дребезга контактов на сигнал, выделяемый на шине 8. Кроме того, импульсы дребезга, поступающие на шину 6, под действием своих нарастающих фронтов последовательно осуществляют начальный и повторные запуски одновибратора 5, который при этом формирует на своем инверсном выходе, т,е. на выхоцной шине 10 (фиг,2 б), отрицательный импульс, поступающий на первый вход элемента ИЛИ - НЕ 3, Поскольку параметрывремязадающих цепей одновибраторов 4 и 5 выбираются одинаковыми, а также учитывая то, что данные одновибраторы запускаются в составе устройства по различным фронтам исходного сигнала, то импульс, вырабатываемый одновибрэтором 5 при подаче входной команды, всегда во временилежит внутри импульса, формируемого одновибратором...

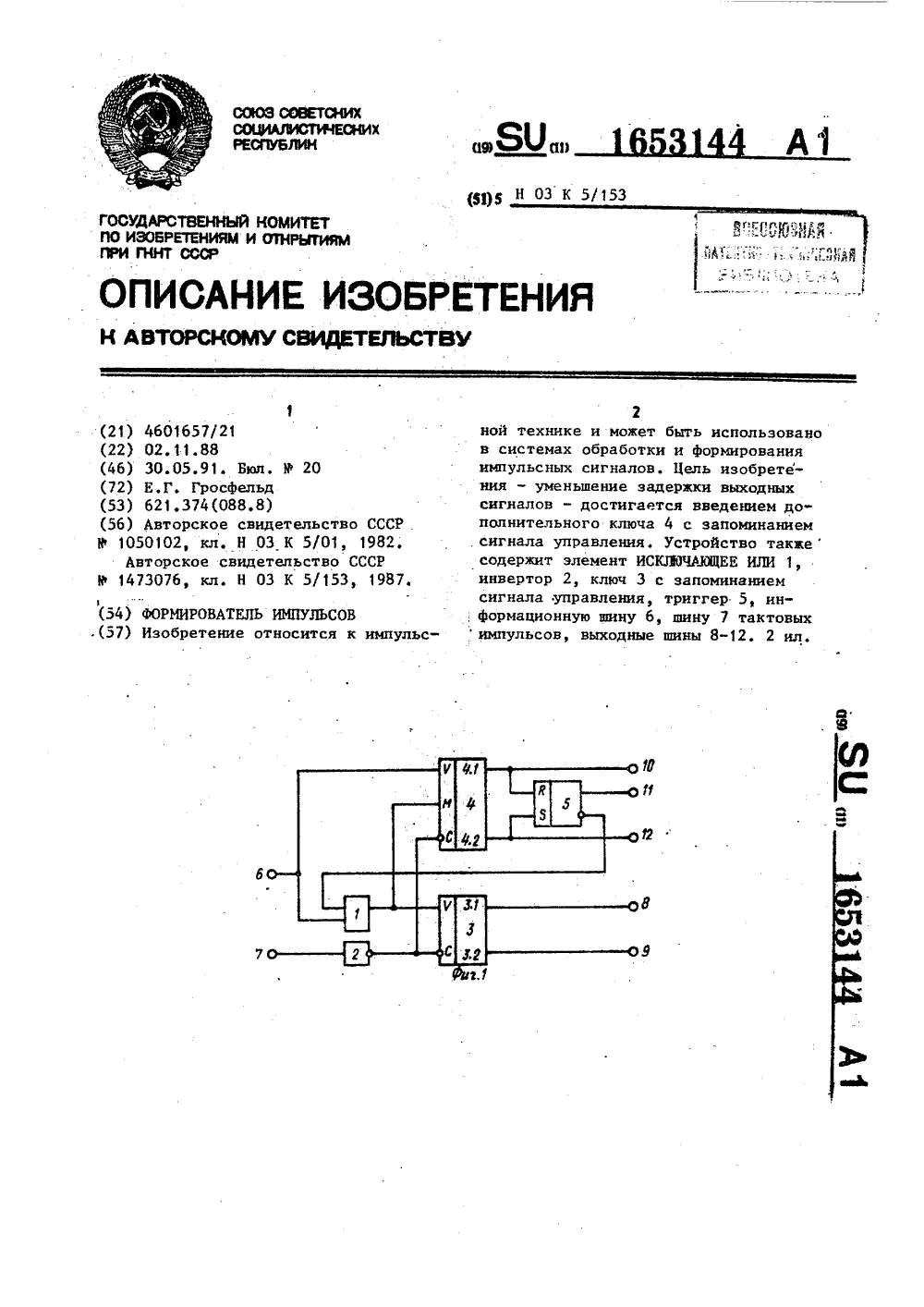

Номер патента: 1653144

Опубликовано: 30.05.1991

Автор: Гросфельд

МПК: H03K 5/153

Метки: импульсов, формирователь

...и втором (е) выходах ключа 4, на прямом (ж) и инверсном (з) выходах триггера 5, на первом (и) и втором (к). выходах ключа 3.По перелнему Фронту импульса, поступающего на шину 6, на входе управления ключа 4 и выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 устанавливаются соответственно уровни."1" и "О", В случае, если передний фронт импульса на шине 6 Формируется во время действия импульсов на шинах 7 и 9, то импульс на шине 9 сохраняет длительность импульса шины 7, а на шинах 8, 10, 11 и 12, импульсы не формируются, что обуслов лено свойствами ключей 3 и 4. Следу" ющий тактовый импульс проходит на второй выход ключа 4 и первый выход ключа 3. При этом триггер 5 устанавливается в "1", на шине 11 формируется передний фронт импульса, на шипах, 12 и 3...

Номер патента: 1651361

Опубликовано: 23.05.1991

Автор: Гросфельд

МПК: H03K 5/153

Метки: временного, импульсных, многоканальное, разделения, сигналов, синхронизации

...И 4 па второй вход управления ключа 6, соответствующего наиболее приоритетному из входных сигналов (в это время на вторых входах управления всех остальных ключей 6 сохраняется уровни "1"). Очередной тактовый импульс проходит с шины 11 ца выход этогэ ключа 6 и поступает далее на соединенные с ним шину 12 и вход сброса того из активированных разрядов регистра 1, который был установ 10 15 20 25 30 вацием устройством одного выходного имл ул ьса .Таким образом, если на шинах 7,1- 7.11 заданы уровни " 1", а устройство установлено в первый режим работы ло нине 10, то в ответ на поступление входных сигналов одновременно на все нины 9,1-9.И либо ца некоторые из них устройство формирует на шинах 1.1 - 12.И либо на некоторых из цих не совпадающие...

Номер патента: 1631728

Опубликовано: 28.02.1991

Автор: Гросфельд

МПК: H03M 7/00

Метки: кода, позиционного, шифратор

...и в телеметрических системах. Цель изобретения - упрощение и повышение экономичности шифратора. Шифратор позиционного кода содержит генератор 1 тактовых импульсов, первый и второй элементы И 2, 3 блок 4 ввода информации, первый и второй мультиплексоры 5, 6, счетчик 7 импульсов, группу 8 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ. 1 ил. ствует уровень "1". Такое состоянэлементов шифратора обеспечиваетпрохождение тактовых импульсовхода генератора 1 через элемент Воих Выходах послед в противоположном направле1631728 10 Формула изобретения Составитель С,Берестевичедактор Н.Горват Техред Л,Олийнык рректор Л.Патай Заказ 556 Тираж 447,ВНИИПИ Государственного комитета по 113035, Москва, ЖПодписноеобретениям и открытиям при ГКНТ СССРаушская наб., д. 4/5...

Номер патента: 1628198

Опубликовано: 15.02.1991

Автор: Гросфельд

МПК: H03K 17/62

Метки: гросфельда, запоминанием, импульсный, ключ, сигнала

..."0",а состояния триггеров 6 и 7 сохраняются прежними, Поскольку в результатеэтого на каждом входе элементов ИЛИ-НГ2 и 4 действуют уровни "0", то на ихвыходах устанавливаются уровни " 1",которые поступают соответственно нашины 11 и 12 и первые входы элементовИЛИ-НЕ 1 и 5, При этом на шинах 11и 12 формируются передние фронты вьг .кодных импульсов По заднему фронтуимпульса ца шине 9 ключ возвращается в исходное состояние, а на шинах11 и 12 формируются задние фронтывыходных импульсов,Таким образом, если ключ установлен в четвертый режим, при которомца ппцах 8 и 1 О имеются уровни "1",то импульс, поданный ца шину 9, коммутируется ца шиць 11 и 12, следовательно, четв 1 ртый режим является режимом коммутации импульса с ппны 9одовремео на...

Номер патента: 1626373

Опубликовано: 07.02.1991

Автор: Гросфельд

МПК: H03K 17/62

Метки: запоминанием, импульсный, ключ, сигнала

...с выход элемента ИЛИ НЕ 4, Эта блокировка дейст;ует до момента окончания импульсэо и шинах 9 и 12. Ключ запоминает с ндл у ролени-, на шине 10 в момент начала и нд г ге время кол",мутации информациснногс импул,гд с шиы 9 на шину 12Таким образом, если нд шинах Ч ; 0 имеются уровни "1", тс инфорлдциснньй импульс, поданный на шину 9, кол;утиоуот. ся с сохранением длительности нд шину 12, а на шине 11 сохраняется уровень 0" и, следовательно, ключ установлен по ши:, Я в режим коммутации инфорациснных импульсов только на одну о . о 1 д ук 1 о иу Если же в этом режиме на шине 10 прог сходи:, изменение уровня сигнала упрдоления ео время действия выходного импульс нд ш не 12, тс это не приводит к измене ию состояния шин 11 и 12, а...

Номер патента: 1621169

Опубликовано: 15.01.1991

Автор: Гросфельд

МПК: H03K 23/66

Метки: делитель, управляемый, частоты

...выходе элемента ИЛИ-НЕ 6, на выходе "Равно" элемента 4 сравнения и на выходе элемента И - НЕ 5 имеются уровни "1", а на выходе "Равно" элемента 10 сравнения, на выходе элемента ИЛИ - НЕ 17, на выходе элемента И 11 и на выходах элементов ИЛИ-НЕ 7 и 16 и ИЛИ 20 действуют уровни "0", Подача тактовых импульсов в этом режиме на шину 9 не приводит к изме- . нению состоянияУДЧ, поскольку счетчик 8 импульсов и триггер 12 блокированы по их й-входам.Пусть в исходном состоянии на кодовой шине 1 задан код, отличный от нулевого, а на кодовой шине 2 - нулевой код. В этом случае на выходе "Больше" элемента 3 сравнения действует уровень "1", на выходы коммутаторов 18 и 19 проходят коды соответственно с кодовых шин 2 и 1; на выходе элемента ИЛИНЕ 6, на...

Номер патента: 1598175

Опубликовано: 07.10.1990

Автор: Гросфельд

МПК: H03K 23/66

Метки: делитель, управляемый, частоты

...код числа, хранящийся в счетчике 3, меньше кода числа, заданного на шинах 10, а на выходе инвертора 4 действует уровень "1", то на обоих выходах элемента 5 имеются уровни "0". При этом на входе управления ключа 1 и на входе записи счетчика 3 имеются соответственно уровни "О" и "1". После подачи импульсов тактовой частоты на шину 7 первый из них проходит на первый выход ключа 1 и увеличивает число в счетчике 3 до двух. В результате этого на первом выходе элемента 5 и на входе управления ключа 1 устанавливается уровень "1", а на втором выходе элемента 5 сохраняется уровень "0", Второй импульс тактовой частоты проходит с шины 7 на второй выход ключа 1 и поступает далее на шину 11 и через элемент ИЛИ-НЕ 2 на вход записи счетчика 3,...

Номер патента: 1596449

Опубликовано: 30.09.1990

Автор: Гросфельд

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...импульс, который через.элемент 5 запрета осуществляет принудительный сброс ждущих мультивибраторов 1 и 2, При этом ждущие мультивибраторы 1 и 2 прекращают формирование импульсов на своих выходах, а короткий импульс, сформированный ждущиммультивибратором 3 по заднему фронтуимпульса на шине 9, на выход элемента б И не проходит, поскольку этотэлемент уже закрыт уровнем "0" поего первому входу. На этом обработкапоступившего импульса завершается,и селектор возвращается в исходноесостояние.Таким образом, информационный импульс, имеющий длительность меньше,чем величина нижнего порога селекции,на шину 10 селектора не проходит,Если на шину 9 поступает информационнын импульс, длительностькоторого лежит в диапазоне селекции,то короткий...

Номер патента: 1594533

Опубликовано: 23.09.1990

Автор: Гросфельд

МПК: G06F 11/30, G06F 9/22

Метки: восстановлением, контролем, микропрограммное

...входы регистра 2. Если проверка логического условия в данной микрокоманде не задана, то младший разряд адреса микрокоманды с выхода 27 регистра б передается через мультиплексор 7 без изменений.Под действием второго импульса, формируемого блоком 11 на выходе 34, содержимое поля микроопераций регистра 6 выдается на группу 20 выходов, а в регистр 2 загружается адрес следующей микрокоманды. Если в этой микрокоманде блоком 4 ошибок не обнаружено, то второй импульс с выхода 35 блока 11 загружает данную микрокоманду в регистр 6.Дальнейшее функционирование устройства при отсутствии ошибок в сегментах считываемых микрокоманд осуществляется аналогично до тех пор, пока не произойдет его останов по единичному признаку конца работы с выхода...

Номер патента: 1584095

Опубликовано: 07.08.1990

Автор: Гросфельд

МПК: H03K 5/153

Метки: дребезга, защиты, контактов

...элемента ИЛИ-НЕ 2,Импульсы дребезга, формируемые навходной шине 5 в момент подачи команды с переключателя, инвертируютсяэлементом ИЛИ-НЕ 1. Однако. эти импульсы не оказывают влияния на импульс, формируемый на выходной шине6, поскольку на втором входе элемента ИЛИ-НЕ 2 в это время действуетположительный импульс с выхода одновибратора 3, вследствие чего в тече"ние действия этого импульса на выходе элемента ИЛИ-НЕ 2 и выходной шине б удерживается уровень "О". Послетого как дребезг контактов прекраща-.ется, на входной шине 5 устанавливается уровень "О", на выходе элемента ИЛИ-НЕ 1 - уровень "1", а на выходе элемента ИЛИ-НЕ 2 и выходной шине 6 продолжает сохраняться уровень О",В момент снятия команды с переключателя на входнойшине 5...

Номер патента: 1559403

Опубликовано: 23.04.1990

Автор: Гросфельд

МПК: H03K 17/62

Метки: запоминанием, импульсный, ключ, сигнала

...а выходные уровни сигналовэлементов ИЛИ-НЕ 1, 2 и 4, элементаИЛИ 7 и элемента И 8 сохраняютсяпрежними,Под действием заднего фронта импульса на шине 1 О на выходе инвертора 5 Формируется уровень "1", В результате этого триггер 6 сохраняетнулевое состояние, на выходе элемента ИЛИ-НЕ 3 и втором входе элементаИЛИ-НЕ 4 устанавливается уровень"0", а на шине 13 формируется заднийфронт выходного импульса, При этомключ возвращается в исходное состояние,Если в момент действия импульсана шине 13 на шине 11 происходит изменение уровня сигнала управления с"1" на "0", это не оказывает никакого влияния на состояние шин 12 и 13,поскольку на выходе элемента ИЛИ-НЕ4 уровень сигнала не изменяется,так как данный элемент в это времязаблокирован уровнем "1"...

Номер патента: 1557671

Опубликовано: 15.04.1990

Автор: Гросфельд

МПК: H03K 5/19

Метки: вычитания, добавления, импульсов

...второй выход Оключа 6 не используется, вследствие :чего он не показан на функциональной схеме), На шинах 13 и 14 имеютсяуровни "0 н а на шине 15 выделяется импульсная последовательность, временное положение и длительность импульсов которой совпадают с аналогичными параметрами импульсной последовательности, Формируемой на второмвыходе рапределителя 3 импульсов. 20 Поскольку а исходном состоянии на каждом входе элемента ИЛИ-НЕ 2 имеетсл уровень "0 н то на его выходедействует уровень1, в результате чего триггер 1 подготовлен к приему 25 информации с шины 9.Пусть на шине 11 имеется уровеньЕсли, в этом случае на шину 9 поступает корректирующий импульс, то триггер 1 устанавливаетсл в "1", на выходе элемента И-НЕ 4 Формируется уровень "0", а...

Номер патента: 1555858

Опубликовано: 07.04.1990

Автор: Гросфельд

МПК: H03K 23/66

Метки: делитель, управляемый, частоты

...частоты на шину 13 первый5из них проходит на первый выход ключа 1. В результате этого в счетчик3 записывается число "1", на шине 17Формируется импульс, длительностьи временное положение которого соответствуют первому импульсу тактовойчастоты, а триггер 8 устанавливаетсяв "1", Вследствие переключенйя триггера 8 на выходе элемента 10 устанав"ливается уровень "0", однако состояние триггера 11 при этом не изменяется.Следующие два импульса тактовойчастоты также проходят с шины 13 нашину 17 и одновременно с этим подтвер ждают единичное состояние триггера8, а также увеличивают число в счетчике 3 до трех, В результате этогона первом входе управления ключа 1устанавливается уровень "1". Четвер тый импульс тактовой частоты проходит с шины...

Номер патента: 1555844

Опубликовано: 07.04.1990

Автор: Гросфельд

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...О 15 20 25 триггера 9 устанавливается уровень логической "1", а на шине 12 Формиру" ется задний фронт выходного импульса. При этом селектор возвращается в исходное состояние,Таким образом, одиночный входной импульс с длительностью, лежащей в заданном диапазоне селекции, выделяется селектором с задержкой са, и сох" ранением длительности на шине 12,Если на шину 11 поступает одиноцный входной импульс с длительностью, превышающей величину верхнего порога селекции с ас то импульс, сформированный одновибратором 3, на выход элемента И 4 не проходит, поскольку данный элемент закрыт в это время уровнем логического "0" с выхода одновибратора 1. По оконцании импульса одновибратора 3 селектор возвращается в исходное состояние,Таким образом,...
