H03K — Импульсная техника

Номер патента: 1688399

Опубликовано: 30.10.1991

Авторы: Карпов, Купряев, Малинский, Хлабыстин

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...импульсы. заполняющие длительность каждого входного импульса с помощью генератора 7 импульсов (фиг.2,б), Код длительности первого входного импульса с выходов первого счетчика 8 поразрядно поступает на входы первой группы входов блока 5, где сравнивается с кодом, записанным в регистре 2 памяти и поступающим на входы второй группы входов блока 5.Регистр 2 памяти в исходном состоянии устанавливается в ноль, поэтому блок 5 выдает сигнал о том, что код счетчика 8 больше кода регистра 2 памяти. По этому сигналу код длительности переписывается с выходов счетчика 8 через мультиплексор 6 в регистр 2 памяти. В дальнейшем сигнал на выходе блока 5 управляет работой мультиплексора 6 так, что после сравнения кодов в регистр 2 памяти...

Номер патента: 1688400

Опубликовано: 30.10.1991

Авторы: Булатов, Климентов, Кутузов, Луковенко, Шевеленко

МПК: H03K 7/08

Метки: глубины, задания, модулированного, модуляции, сигнала, широтно-импульсно

...3, 4 пилообразного напряжения, компаратор 5, избирательную систему б, индикатор 7, шину 8 управляк)- щего сигнала и выходную шину 9, при этом выход генератора 1 импульсов соединен с входом генератора 4 пипоонразного напряжения и через делитель 2 частоты - с входом генератора 3 пилообразного напряжения, управляющий вход которого соединен с шиной 8 управляющего сигнала, а выход - с первым входом компаратора 5, второй вход которого соединен с выходом генератора 4 пилообразного напряжения, а выход - с выходной шиной 9 и входом избирательной системы 6, выход которой соединен с входом индикаора 7,Устройство реализует способ задания глубины модуляции широтно-импульсномодулирг)ранного сигнала следующим образом,20 25 30 35 40 45 50 55 Генер)тор 1...

Номер патента: 1688401

Опубликовано: 30.10.1991

Авторы: Добряков, Солдатенков

МПК: H03K 9/04

Метки: демодулятор, фазоразностный, цифровой

...значит, и количество соединений его с определителем разности фаэ зависит не только от кратности фаэоманипулированного сигнала, но также и от способа кодирования состояний счетчика 12. Информация с й возможных состояниях счетчика 12 передается в определитель разности фаз, который в момент появления фронта несущей формирует сигнал на одном из выходов, соответствующем входной информации,Устройство работает следующим образом.Генератор 10 постоянно вырабатывает сигналы частоты Гн и, где и - модуль пересчета счетчиков 1 1 и 12; Ен - частота несущей входного сигнала. На выходной шине 14 получают сигналы частоты Рн, а на выходной шине 13-частоты 2 Рн, На протяжении периода несущей на шинах 13 и 14 будут последовательно появляться коды 00, 10,...

Номер патента: 1688402

Опубликовано: 30.10.1991

Автор: Симкин

МПК: H03K 17/60, H03K 3/037

Метки: помехоустойчивый, триггер

...коммутируют аноды с катодами варикапов 5.2, 5.3 пассивной нелинейной интегрирующей ВС-цепи 5. Прямые выходы компараторов 7 плеч 1.1, 1.2 соединены соответственно с выходными шинами 23 и 24, с управляющими входами фазоинверторов 2 плеч 1.2, 1.1, со вторыми входами вторых структур И элемента И-ИЛИ - НЕ 9 плеча 1.2 и элемента И-ИЛИ-НЕ 8 плеча 1.1 и с вторыми входами элемента И-НЕ 11 плеча 1.2 и элемента И-НЕ 10 плеча 1.1. Инверсные выходы компараторов 7 плеч 1.1, 1.2 соединены соответственно со вторыми входами вторых структур И элемента И-ИЛИ-НЕ 8 плеча 1.2 и элемента И-ИЛИ - НЕ 9 плеча 1.1 и со сторыми входами элемента И-НЕ 10 плеча 1.2 и элемента И-НЕ 11 плеча 1.1.В управляемом фазоинверторе 2 плеч1.1, 1,2 для случая двухполярного...

Номер патента: 1688403

Опубликовано: 30.10.1991

Автор: Мураховский

МПК: H03K 17/945

Метки: переключатель, сенсорный

...ИЛИ 4,В исходном состоянии при отсутствии возбуждения (нажатия) оператором тензорезисторов 8 клавиатуры 1 напряжения, поступающие с выходов клавиатуры 1 на входы логического элемента ИЛИ 4,соответствуют входным нулевым логическим уровням, При этом на выходе логического элемента ИЛИ 4 имеется выходной нулевой логический уровень, благодаря чему основные резисторы 2 относительно общей шины питания оказываются зашунтированными дополнительным резистором 6 через объединительный элемент 5 и выход логического элемента ИЛИ 4,При возбуждении оператором тензодатчика 8 его сопротивление уменьшается и на соответствующий вход логического элемента ИЛИ 4 поступает входной единичныйлогический уровень. При этом на выходе логического элемента ИЛИ 4...

Номер патента: 1688404

Опубликовано: 30.10.1991

Авторы: Рогозов, Тяжкун

МПК: H03K 19/088

Метки: ттл-элемент

...переход транзистора 14 открывает транзистор 16, Открытый и насыщенный транзистор 16 обеспечивает запирание транзисторов 19, 20 и открытое состояние транзистора 21, На выходе 13 устройства формируется низкий уровень напряжения, В этом состоянии транзисторы 5 и 4 закрыты,20 25 30 35 40 45 50 55 В том случае, когда на одном из входов устройства низкий уровень напряжения, открытый и насыщенный транзистор 14 обеспечивает запирание транзистора 16. Соответственно закрыт и транзистор 21. Током через резистор 17 открывается транзистор 19 и затем транзистор 20, в результате чего на выходе формируется высокий уровень напряжения, Если в этом режиме выходной ток через транзисторы 19, 20 и резистор 8 не превышает допустимого, то;ОВ 8Обэо...

Номер патента: 1688405

Опубликовано: 30.10.1991

Авторы: Голубцов, Жилин, Пархоменко, Харламов

МПК: H03K 21/38

Метки: делитель, импульсов, следования, управляемый, частоты

...выхода триггера 2 через первую структуру И элемента 9.4 и элемент 5.3 воздействует на Р-вход триггера 3 и на второй вход элемента 6,2, в результате чего в момент окончания входного импульса на шине 15 триггер 3 устанавливается в единичное состояние, которое через первую структуру И элемента 9.5 воздействует на второй вход элемента 11.2. С приходом очередного входного импульса на выходе элемента 11,2 формируется сигнал нулевого логического уровня, который начинает установку триггеров счетчика 1 в нулевое состояние,Значение сигнала на выходе элемента 8 определяется состоянием сигналов на выходах триггеров счетчика 1 и значением входного сигнала устройства, Когда на шине 18 заканчивается импульс, на выходе элемента 8 появляется уровень...

Номер патента: 1688406

Опубликовано: 30.10.1991

Автор: Ермаков

МПК: H03K 23/40

Метки: синхронный, счетчик

...запишется "1", При наличии сигнала переноса р +1 = 0 срабатывание старших разрядов происходит одновременно с четырьмя разрядами рассматриваемого счетчика. Таким образом, очевидно, что рассматриваемый счетчик (фиг,1) в общем случае может содержать несколько групп разрядов, объединенных тактовой шиной и шинами соответствующих групповых сигналов параллельного переноса, причем число групп разрядов, из которых состоит счетчик, не снижает его быстродействия, характеризуемого чистотой тактовых импульсов11 = - , где т - среднее время срабатыва 5 тния одного логического элемента ИЛИ - НЕ или И - ИЛИ - НЕ. Время 5 т складывается из длительности импульса 1 п = 2 т (когда Т = 0) и длительности паузы юг 3 т (когда Т = 1).На фиг.2 изображена...

Номер патента: 1689953

Опубликовано: 07.11.1991

Автор: Русаков

МПК: G06F 11/20, H03K 5/01

Метки: генератора, резервирования

...основного, а триггер 15 - в случае опережения.В итоге с помощью счетчика 9 и регистра 8 на информационных входах мультиплексора 6 Аормируется код - двоичное число, соответствующее величине расхождения Ааз двух частот. 45 Запись этого числа в регистр 8 памяти осуществляется по спаду заднему фронту) импульса, Аормируемому с выхода или триггера 13 или триггера 15Знак, соответствующий отставанию по Фазе частоты резервного генератора. от основного (или опережению), опре" деляется с помощью триггера 18, кото рый устанавливается всякий раз в состояние логической единицы в случае отставания и в состояние логического55 нуля в случае опережения.В первом/случае триггер 18 разрешает прохождение импульсов, формируемых с выходов элемента 4 задержки...

Номер патента: 1690174

Опубликовано: 07.11.1991

Автор: Климов

МПК: H03K 3/02

Метки: генератор, импульсов, климова

...стабилитрона 7, активное сопротивление газового стабилитрона 7 скачкообразно увеличивается, что приводит к окончанию импульса тока срабатывания и через обмотку электромагнитного реле 1 после этого будет протекать только начальный ток. При этом значение силы начального тока обеспечивает удержание сработавшего реле в том же состоянии.Вследствие этого начинается перезаряд времязадающего конденсатора 2 по цепи первая шина 9 источника питания - переменный резистор 6 - замыкающие контакты контактной группы 8 - второй вывод конденсатора 2 - первый вывод конденсатора 2 - обмотка электромагнитного реле 1 - второй резистор 4 - вторая шина 10 источника питания, При достижении напряжением на конденсаторе 2 значения, равного разности абсолютного...

Номер патента: 1690175

Опубликовано: 07.11.1991

Автор: Шпис

МПК: H03K 3/037

Метки: счетный, триггер

...3 с выходом первого инвертора 4, вход которого соединен через второй резистор 5 с выходом второго инвертора 6, вход которого соединен с выходом первого инвертора 4, замыкающий контакт ключевого элемента 1 соединен с входом первого инвертора 4, Второй вывод конденсатора 2 подключен к общей шине, Номиналы первого и второго резисторов подобраны таким образом, что выполняется неравенствой 2Я 1где Й 2 первый резистор В 1 Второй реэи- СТОР,Счетный триггер работает следующим образом,При включении питания триггер устанавливается в одно из устойчивых состояний, Конденсатор 2 заряжается (разряжается) через резистор 3 до уровня напряжения, равного напряжению на выходе инвертора 4. Постоянная времени заряда конденсатора должна превышать время...

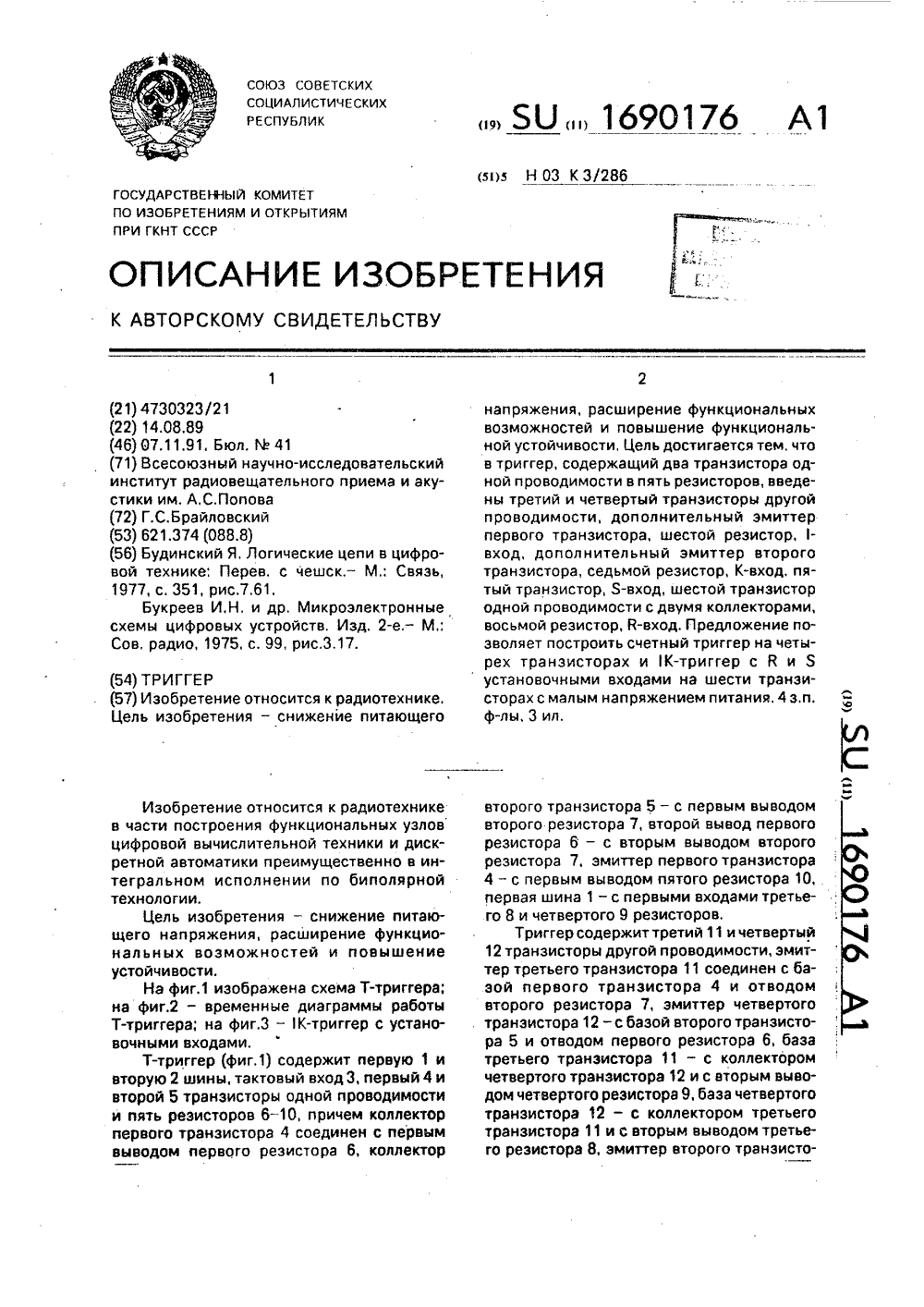

Номер патента: 1690176

Опубликовано: 07.11.1991

Автор: Брайловский

МПК: H03K 3/286

Метки: триггер

...в закрытом состоянии до очередного среза импульса по входу 3.В 1 К-триггере (фиг,3) дополнительно кТ-триггеру (фиг.1) дополнительный эмиттерпервого транзистора 4 соединен с первымвыводом шестого резистора 13, второй вывод которого соединен с 1-входом 14. Дополнительный эмиттер второго транзистора 5соединен с первым выводом седьмого резистора 15, второй вывод которого соединен с. К-входом 16.Эмиттер дополнительного пятого транзистора 17 одной проводимости соединен спервой шиной 1, первый и второй коллекторы - попарно с базами первого и четвертоготранзисторовф 4 и 12, а база - с первымвыводом первого дополнительного резисто ра 18, второй вывод которого соединен с 3-входом 19.Эмиттер дополнительного шестого транзистора 20 одной проводимости...

Номер патента: 1690177

Опубликовано: 07.11.1991

Автор: Куванов

МПК: H03K 3/335

Метки: спусковое

...Фс ее анодом динистора 5, катод которого соединен с первым выводом конденсатора 6 и первым выводом переменного резистора 7, второй и третий выводы которого соединены с вторым выводом сопротивления нагрузки 2 и отрицательным выводом источника 9 питания, положительный вывод которого соединен с анодом тиристора 1 и отрицательным выводом дополнительного запирающего источника 9, положительный вывод которого соединен с коллектором транзистора 3, база которого соединена с первым выводом дросселя 8, второй вывод которого соединен с вторым выводом конденсатора 6 и анодом диода 4.Устройство работает следующим образом.В исходном состоянии тиристор 1 закрыт и на нагрузке 2 отсутствует потенциал, соответственно разряжен конденсатор 6. После подачи...

Номер патента: 1690178

Опубликовано: 07.11.1991

Автор: Артым

МПК: H03K 3/53

Метки: генератор, импульсов

...состоящий из делителя 13 расчетное значение напряжения Е на выхонапряжения, выход которого соединен с 40 де источника питания, которое в силу нестапервым входом компаратора 14, к второму бильности может отличаться от Ео). В входу которого присоединен выход источ- моментс = 0 включается тиристор 2, конденника 15 эталонного напряжения, Выход саторбперезаряжаетсяинапряжениеО 6 на компаратора соединен с генератором 16 ко. нем, как следует из теории генератора, изротких импульсов, имеющим, например, на 45 меняется от исходного значения Обо = ЗЕо выходе трансформатор, вторичная обмотка до О 61 = - 0,6 Ео; Оз 1 = = - 1,8 Ео. После этого которого соединена с управляющим входом на элементе 2 возникает обратное напряжврекуперационного...

Номер патента: 1690179

Опубликовано: 07.11.1991

Авторы: Данилов, Зубков

МПК: H02H 7/20, H03K 3/55

Метки: питания, прибора, электровакуумного

...промежутков. формул а изобретен ия Составитель Ю. БояриновРедактор Н. Химчук Техред М.Моргентал Корректор М, Шароши Заказ 3826 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 415 Производственно-издательский комбинат "Патент", г. Ужгерод, ул.Гагарина, т 01 Изобретение относится к электротехнике и может быть применено в устройствах питания электровакуумных приборов и устройствах их защиты.Цель изобретения - улучшение массога баритных характеристик при сохранении надежности.На чертеже представлена схема устройства питания электровакуумного прибора.Устройство содержит источник 1 высо-.10 кого напряжения, подключенный к электро- вакуумному прибору 2 через одну...

Номер патента: 1690180

Опубликовано: 07.11.1991

Авторы: Моисеенко, Новиков

МПК: H03K 5/02

Метки: двухтактный, импульсный, мощности, усилитель

...начинает отКрываться, конденсатор 9 заряжается. По окончании входного импульса ускоряющий ключ 1 форсированно отпирается и соединяет вывод конденсатора 9 с шиной питания, обеспечивая подачу запирающего напряжения на базу транзистора 11, Одновременно на выходе элемента И-НЕ 3 устанавливается уровень логической единицы, В результате этого обеспечиваетоя ускоренное рассасывание неосновных носителей в базе транзистора 11 и быстрое его запирание, Аналогичные процессы протекают при подаче входного сигнала на другой вход усилителя,При поочередном открывании транзисторов 11 и 12 на датчике 13 тока образуются импульсы напряжения, При этом в моменты перекрытия открытых состояний транзисторов 11 и 12 появляются импульсные выбросы напряжения,...

Номер патента: 1690181

Опубликовано: 07.11.1991

Авторы: Алискеров, Осокин

МПК: H03K 5/153

Метки: выделения, импульсов, первого, последнего, серии

...прямой вход элемента 3 и инверсный вход элемента 4, на выходе которого образуется низкий уровень (фиг.2 ж),Одновибратор 1 работает следующим образом,По входной шине 7 высокий уровень первого импульса поступает на первый вход элемента ИЛИ 9.1 (фиг,2 а), на его выходе образуется высокий уровень, который по диоду 10.1 поступает через дифференцирующую КС-цепь (состоящую из конденсатора 12,1 и резистора 11,1) на второй вход элемента ИЛИ 9,1, на выходе которого будет высокий уровень, на время Ь заряда и разряда конденсатора 12,1 (разряд идет через резисторы 11,1 и 13,1, диод 10,1 запрещает разряд конденсатора на выход элемента ИЛИ 9.1) до порога срабатывания по низкому уровню элемента ИЛИ 9.1. Любой последующий импульс при выполнении условия...

Номер патента: 1690182

Опубликовано: 07.11.1991

Авторы: Воробьев, Никитин

МПК: H03K 5/156

Метки: адаптивный, импульсов, следования, умножитель, частоты

...инвертора 2 (фиг.2 в) и задерживается с 35 помощью элемента 3 (фиг.2 г). При этом навыходах вентиля 4 и вентиля 8 формируются отрицательные импульсы (фиг,2 д,е соответственно),. длительность которых равна величинам задержки импульсов в соответст .вующих элементах 1 и 3 (в качестве которыхможно использовать интегрирующие цепочки либо одну или несколько пар инверторов). Задержку устанавливают в соответствии с максимальной величиной 45 фазовой ошибки выходных импульсов, накапливаемой в интервале одного периода следования входных импульсов при любых допустимых климатических и временных условиях эксплуатации. Коэффициент К умно жения устанавливается подачей на шину 20устройства двоичного кода числа К. При этом импульсом с выхода вентиля 8...

Номер патента: 1690183

Опубликовано: 07.11.1991

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: компаратор

...следующим образом,Пусть в момент времени т 1 напряжениеОвх перевысило потенциал общей шины 5 ина выходе порогового элемента 1 сформировался передний фронт входного напряжения, который формирователем 6задержанного фронта входного напряжения задерживается на некоторое время от 11до т 2. При этом возможны следующие дваслучая работы.В момент фиксирования задержанногофронта с выхода формирователя 6 напряжение Овх достигает напряжения на шине 4установочного напряжения и поэтому напряжение с выхода порогового элемента 2остается равным предыдущему состоянию иО-триггер 7 своего состояние не изменяет,,что указывает на то, что величина входногонапряжения менее некоторой заданной величины,В момент 17 формирования задержанного фронта с выхода...

Номер патента: 1690184

Опубликовано: 07.11.1991

Авторы: Богатырев, Воловик, Домрачев

МПК: G05B 1/01, H03K 5/24

Метки: компаратор

...третьего инвертора 27 является разрешающим для прохождения сигнала с прямого выхода первого О-триггера 18 на выход первого элемента И 22 (фиг.2), при этом блокируется прохождение сигнала с прямого выхода второго О-триггера 19 на выход второго элемента И 23. Напряжение низкого уровня с выхода второго элемента И 23 поступает на один вход элемента ИЛИ 24, разрешая прохождение сигнала прямого выхода первого О-триггера 18 на выход элемента ИЛИ 24 (фиг.2),Сигнал высокого уровня на выходе элемента ИЛИ 24 открывает второй 30 и закрывает первый 29 КМДП-ключи выходного триггера-защелки, обеспечивая сохранение на выходе компаратора неизменного предыдущего нулевого логического состояния, Появление напряжения высокого уровя с выхода элемента И 22...

Номер патента: 1690185

Опубликовано: 07.11.1991

Автор: Осьминин

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...сначала, Длительность каждого последующего входного сигнала сравнивается с длительностью импульса, соответствующей числу, записанному в регистр 6, назовем этот импульс эталонным, Если очередной входной сигнал оказывается большим, чем эталонный, то элемент 7 сравнения кодов формирует сигнал сравнения, но этот сигнал не проходит через элемент И 15, поскольку последний закрыт по первому входу. Таким образом, через элемент И 15 проходит импульс с элемента 7 сравнения кодов только тогда, когда длительности эталонного и текущего импульсов оказываются равными. На фиг.З эталонный импульс соответствует второму входному, а равный ему30 35 ющее порядковому номеру этого входного 40 45 5055 по длительности - шестой. На фиг.Зе и Зд показаны разные по...

Номер патента: 1690186

Опубликовано: 07.11.1991

Автор: Дмитриев

МПК: H03K 17/60

Метки: сигналов, формирователь

...1 соединен с коллектором транзистора 8 и базамитранзисторов 8 и 9, эмиттеры которых соединены с коллектором транзистора 3 и второй шиной питания,Формирователь сигналов работает следующим образом.Включенное состояние формирователяопределяется наличием управляющего напряжения на шине управления, задающегозмиттерный ток дифференциального каскада на транзисторах 1 и 2, Управляемый источник 6 тока выполнен по схеме токовогозеркала на задающем и отражающем транзисторах 8 и 9.Управляемый источник 6 тока, задаетток коллектора отражающего транзистора 9равным току задающего транзистора 8, равного, в свою очередь, току. транзистора 1дифференциального каскада. Следовательно, при подаче входного сигнала зарядныйток конденсатора 7 равен разности...

Номер патента: 1690187

Опубликовано: 07.11.1991

Авторы: Жуков, Новыш

МПК: H03K 17/62

Метки: кольцевой, многоканальный, распределитель, силовой

...или микросхемной основе.Источники 10-13 имеют крутопадающие внешние характеристики и могут представлять электросварочные источники питания. Сопрртивление каждого из источников 10 - 13 нагруженного на нагрузку 9 превышает сопротивление последней, В частности, нагрузка 9 может представлять короткозамкнутую шину.Переключение источников 10-13 осуществляется триггером 1, управление которым может осуществляться либо автономно, либо внешними цепями, Цепи управления и первоначального включения могут быть разнообразными (на схеме не изображены).В исходном состоянии включено плечо 15 триггера 1, а также в каналах 2 и 3 включенными элементами ИЛИ 7 поддерживается включенное состояние контакторов 6. В канале 2 сигналами, поданными на все три входа,...

Номер патента: 1690188

Опубликовано: 07.11.1991

Автор: Горшков

МПК: H03K 17/945

Метки: переключатель, сенсорный

...информационном О-входе, При этом на первом выходе 8 устройства присутствует уровеньлог."0",При касании сенсорной площадки 3 параллельно первому входу первого элементаИ 4 подключается емкость тела оператора.При этом происходит интегрирование импульсов, поступающих от генератора 1, Врезультате интегрирования импульсы напервом входе первого элемента И 4 "растягиваются" и перекрываются во времени симпульсами на втором входе первого эле мента И 4. Это приводит к появлению единичных импульсов на выходе первого элемента И 4, поступающих на установочный Я-вход О-триггера 6, Одновременно на тактовом С-входе так же присутствуют импульсы, но поскольку установочные 3-входы в О-триггере 6 обладают более высоким приоритетом, а тактовый С-вход...

Номер патента: 1690189

Опубликовано: 07.11.1991

Авторы: Гарбуз, Коновалов, Опалев

МПК: H03K 19/00

Метки: высоковольтный, логический, элемент

...на контрольном выходе 24 также высокий уровень напряжения, на базе транзистора 1 формируется напряжение 061 = =2,1 В, достаточное для открывания транзисторов 4 и 5, Соответственно, открывается транзистор 6, по двум коллекторам которого текут значительные токи, первый из которых открывает транзистор 9, который активно запирает выходной транзистор 11, второй коллекторный ток формирует малый фронт выключения транзистора 11.После того, как транзистор 11 закрывается и напряжение на его коллекторе повысится до значения, близкого к уровнюобщей шины, происходит открывание транзистора 22, формируется напряжение низкого уровня на коллекторе транзистора 22,а соответственно, и на контрольном выходе 24. При этом транзисторы 4 - 6...

Номер патента: 1690190

Опубликовано: 07.11.1991

Автор: Пархоменко

МПК: H03K 19/23

Метки: мажоритарное, счетно-резервированное

...состояние лог."1" (временные диаграммы 37 и 38). На выходе элемента 24 неравнозначности устанавливается состояние лог."0", закрывая элемент И 6.По вторым счетным импульсам с входных шин 1-3 счетчики 7 и 8 изменяют свое состояние на лог."1", а счетчик 9 не изменяет, так как элемент И 6 закрыт,По второму синхроимпульсу с элементов 16 задержки временная диаграмма 34 (О-триггер 13 (временная диаграмма 37), а также мажоритарные элементы 19-21 (временная диаграмма 40) переходят в состояние лог."0". Элемент 24 неравнозначности (временная диаграмма 43) также переходит в состояние лог."1", открывая элемент И 6, а элемент 23 неравнозначности до второго синхроимпульса с элемента 17 задержки переходит в нулевое состояние(временная диаграмма...

Номер патента: 1690191

Опубликовано: 07.11.1991

Автор: Извеков

МПК: H03K 21/40

Метки: контролем, счетный, элемент

...лог. 1По положительному фронту первого импульса входной последовательности, поступающей на шину 6, триггер 8.1 устанавливается в состояние лог."1", триггер 8.8 в состояние лог,"0", а триггеры 8.2, 8.3,8,7 - по-прежнему, остаются в состоянии лог,"0", С выхода триггера 8.1 сигнал лог,"1" поступает на вход элемента ИЛИ-НЕ 4. При этом на других входах элемента ИЛ ИНЕ 4 присутствует лог,"0". На выходе элемента ИЛИ-НЕ 4 отсутствует сигнал "Ошибка", По спаду первого импульса на выходе счетчика 1 образуется число 001, Дешифратор 2 преобразует код 001 в позиционный код "1" при этом на выходе "1" дешифратора 2 потенциал будет высоким, а на всех остальных выходах - низким. С выхода "1" дешифратора 2 сигнал "1" поступает на первый вход элемента И...

Номер патента: 1690192

Опубликовано: 07.11.1991

Автор: Комаров

МПК: H03K 23/00

Метки: разряд, счетчика-сумматора

..."0".Режим параллельной записи лог."1" обеспечивается подачей на шину 2 параллельной записи уровня "1" и на шины 12 и16 управления записью и сброса уровня "0", При этом выход разряда счетчика-сумматора устанавливается в состояние "1", Перед записью кода "1" необходимо провести сброс счетного разряда 9.Режим хранения обеспечивается подачей на шину 12 управления записью уровня "1", а на шину 16 сброса уровня "0", При этом запрещается запись новой информации, и до прихода счетного импульса предыдущая информация хранится в счетчике. Поступление положительного счетного импульса приводит к изменению состояния счетчика на следующее в последовательности двоичного счета, если на шинах 20 уровни лог."1",Режим суммирования предназначендля...

Номер патента: 1691791

Опубликовано: 15.11.1991

Авторы: Каминер, Любельский, Шпилин

МПК: H03K 4/00

Метки: имитатор, провалов, сети

...амым снимается запрет и на выходе элеента И 7 появляются тактовые импульсы, йдущие от генератора 1 на счетный вход счетчика 11. Сигнал логического "0" с второго выхода пускового устройства 12 воздействует на триггер 9, в результате на прямом Выходе триггера 9 - сигнал логического "0", а на инверсном - логической "1"Сигнал погической "1" с инверсного выхода триггера 9 снимает запрет со всех а элементов И 15, а сигнал логического "О" с прямого выхода триггера 9 вносит запрет на элемент И 8, в также переключает регистр 10 сдвига из режима записи в режим считывания.В результате на первом входе первого иэ элементов И 15 появляется сигнал логической "1" и в момент перехода тока нагрузки через 0 с датчика 4 тока через нуль-орган Б придет...

Номер патента: 1691930

Опубликовано: 15.11.1991

Автор: Кимпи

МПК: H03K 3/282

Метки: мультивибратор

...транзистор 16 откроется и тем самым. общая точка А коллекторов транзисторов 15и 16 соединится с нулевой клеммой 2 источника питания, В результате этого осуществляется отрытие транзистора 10 и закрытие транзистора 11. Общая точка В коллекторов транзисторов 10 и 11 и зарядных конденсаторов 4 и 5 теперь имеет такой же потенциал, как положительная клемма источника 1. Так как зарядный конденсатор 4 перед этим зарядился, то между его положительным выводом и нулевой клеммой 2 существует напряжение, равняющееся удвоенному напряжению источника. Этим напряжением заряжается сглаживающий конденсатор 9 через блокирующий диод 7.Одновременно через зарядный диод 6 заряжается конденсатор 5, а через переход база - эмиттер транзистора 16...
