Номер патента: 1721807

Опубликовано: 23.03.1992

Автор: Киселев

МПК: H03K 5/02

Метки: импульсов, формирователь

...импульсов содержит мостовой инвертор 1, и - р - и-транзисторы 2 и 3, резисторы 4 - 11, р - и - р-транзисторы 12 и 13, транзисторы 14 и 15,База п-р-и-транзистора 2 через резистор 3 соединена с входной клеммой формирователя, коллектор через резистор 5 соединен с базой и-р-и-транзистора 3 и через резисторы 6, 8 и 9 соответственно с первой шиной питания и базами транзистора 12 и п - р - п-транзистора 14, коллектор транзистора 3 через резисторы 7, 10 и 11 соединен соответственно с первой шиной питания и базами и - р - и-транзистора 13 и и - р - и-транзистора 15, эмиттеры и - р - птранзисторов 2, 3 и транзисторов 14 и 15 соединены с второй шиной питания, эмиттеры р - и - р-транзисторов 12 и 13 соединены с первой шиной питания,...

Номер патента: 1721808

Опубликовано: 23.03.1992

Автор: Осьминин

МПК: H03K 5/04

Метки: длительности, импульсов, формирователь

...делителя 11 частоты и с й-входом третьего триггера 10, 1-вход - с первым входом элемента ИЛИ 2 и выходом второго триггера 9, а выход - с входом записи счетчика 5 импульсов, выходы которого соединены с соответствующими входами элемента И, а С-вход - с выходом генератора 1 импульсов и с первым входом делителя 11 частоты, информационные входы которого соединены с кодовой шиной 13, а второй вход соединен с выходом элемента ИЛИ 2, второй вход соединен с выходом элемента ИЛИ 2, второй вход которого соединен с выходом третьего триггера 10, О-вход которого соединен с шиной "+1", а С-вход - с выходом первого одновибратора 7, вход которого соединен с входной шиной 14 устройства, с О-входом второго триггера 9 и входом второго одновибратора 8,...

Номер патента: 1721809

Опубликовано: 23.03.1992

Авторы: Дмитриев, Сильченко, Тырсин

МПК: H03K 5/00, H03K 5/19

Метки: импульсов, последовательности, преобразования, прямоугольных

...и табл, 2 истинности.Перед началом работы устройства происходит автоматическое обнуление сдвигового регистра и реверсивного сдвигового регистра подачей потенциала нуль на шину "Установка "0".Рассмотрим пример входного сигнала (на фиг.2 а),В первом такте на информационный вход сдвигового регистра 1, являющегося входом устройства, поступает импульс единичной амплитуды напряжения (фиг.2 а). При поступлении импульса сдвига на синхронизирующий вход сдвигового регистра 1 с первого выхода формирователя 3 импульсов сдвига, инверсных импульсам сдвига второго выхода формирователя 3 импульсов сдвига (фиг.2 в), первый триггер сдвигового регистра 1 устанавливается в единичное состояние. Следовательно, на первом выходе1015 2025 30 35 40 45 50 55...

Номер патента: 1721810

Опубликовано: 23.03.1992

Авторы: Дмитриев, Мозгунов, Семенычев, Тырсин

МПК: H03K 5/19

Метки: бинарных, преобразования, сигналов

...образом.На все и входов преобразователя 1 прямого параллельного двоичного кода в параллельный код Грея с входных шин Хп,Х 1 40 поступают бинарные импульсы, представляющие собой прямой параллельный двоичный код. С выходов преобразователя 1 прямого параллельного двоичного кода в параллельный код Грея сигналы поступают 45 на информационные входы соответствующих мажоритарных преобразователей 2, осуществляющих подавление помех. С выходов и мажоритарных преобразователей 2 сигналы поступают на соответствующие 50 входы преобразователя 3 параллельного кода Грея в прямой параллельный двоичный код, где формируются выходные бинарные импульсы, которые подают на выходные шины УУ. На тактовые входы всех мажо- ритарных преобразователей 2 с шины Т...

Номер патента: 1721811

Опубликовано: 23.03.1992

Автор: Бантюков

МПК: H03K 19/00, H03K 5/153

Метки: импульсных, регистрации, сигналов

...поступившего на входную шину, в рассматриваемом случае на шину 6 - 1, больше суммарного времени срабатывания элемента ИЛИ 1, времени задержки переднего фронта импульса элементом 2 и времени срабатывания элемента И 3, то импульс, появляющийся на выходе элемента И 3, поступает на тактовые входы регистров 5 - 1, 5-2 5 - и при наличии сигнала на входе разрешения регистра 5 - 1 (в данном случае), и в регистр 5 - 1 записывается с выходов счетчика 4 код "0", При окончании импульса на входной шине (в рассматриваемом случае на шине 6 - 1) оканчивается импульс на выходе элемента ИЛИ 1, а потом на выходе элемента И 3. По заднему фронту импульса на выходе элемента И 3 в счетчик 4 импульсов записывается код "1", На выходе элемента 2 задержки...

Номер патента: 1721812

Опубликовано: 23.03.1992

Автор: Капишников

МПК: H03K 5/153

Метки: задержки

...поступлении на вход 11 устройства задержки зондирующих импульсов, определяющих начало работы блока 6 управления временем задержки в каждом периоде, запускается триггер 15, с выхода которого подается сигнал разрешения на второй вход элемента И 14. По этому сигналу импульсы синхронизации с частотой то, поданные на первый вход элемент И 14, проходят на его выход и через первый элемент ИЛИ 18 запускают генератора 5 тактовых импульсов, с первого выхода которого импульсные последовательности подаются на вторые входы первого 2 и второго 12 аналоговых сдвиговых регистров, а с второго выхода через вход 1 блока 6 управления - на первые входы первого 19 и второго 20 счетчиков.Так как первый счетчик 19 по второму входу имеет сигнал разрешения он...

Номер патента: 1721813

Опубликовано: 23.03.1992

Авторы: Скрябин, Смирнов

МПК: H03K 5/156

Метки: импульсов, формирования

...входе Ч уровня "0" записывается код.числа й, поступающий по шине 14. На выходах счетчика 13 остается прежняя нулевая кодовая комбинация, так как на его установочном входе Ч действует в это время уровень "1" с выхода элемента И - НЕ 4,По заднему фронту импульса с выхода элемента И - НЕ 2 в единичное состояние переключается триггер 10. При этом элемент И-НЕ 2 закрывается, а элементы И - НЕ 4 и 5 продолжают удерживаться в закрытом состоянии. Создаются условия для прохождения импульсов генератора 1 через элемент И - НЕ 3, Счетчик 12 переходит из режима вычитания в режим сложения, а счетчик 13 - из режима сложения в режим вычитания. При появлении импульсов на выходе элемента И - НЕ 3 счетчики переходят в непрерывный режим счета...

Номер патента: 1721814

Опубликовано: 23.03.1992

Авторы: Панов, Уманчик

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...сброса триггеров 11 и 12. Выход элемента И 5 соединен с входом запуска триггера 12. Второй вход элемента ИЛИ 7 подключен к выходу формирователя 14, а выход через элемент 15 задержки - к тактовым входам триггеров 10 и 11, Третий вход элемента ИЛИ 8 соединен с вторым входом элемента ИЛИ 9 и выходом триггера 12, а выход - с входом сброса триггера 10. Вход запуска триггера 10, информационные входы триггеров 11 и 12 подключены к общей шине,Селектор импульсов по длительности работает следующим образом.В исходном состоянии счетчик 6, триггеры 10 - 12 находятся в нулевом состоянии. При поступлении на вход 17 устройства входного импульса запускается одновибратор элемента 15 задержки, длительность импульса которого определяет нижний временной...

Номер патента: 1721815

Опубликовано: 23.03.1992

Авторы: Александров, Галахов, Можейко, Моисеев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...а также. амплитудный модулятор 5 (АМ), вычитающий блок 6 (ВБ) и шину 7 фиксированного потенциала, Выход АМ 5 соединен с входом интегратора 2, а сигнальный вход АМ 5 - с выходом ГТИ 1 и входом формирователя 8 импульсов. Управляющий вход АМ 5 соединен с выходом В Б 6, первый вход которого соединен с шиной 7 фиксированного потенциала. Предлагаемое устройство содержит также соединенные последовательно временной компаратор 9, фильтр 10 нижних частот и пиковый детектор 11, выход которого соединен с вторым входом - ВБ 6, при этом выход формирователя 8 импульсов соединен с первым входом временного компаратора 9, второй вход ко 5510 1520 25 30 3540 торого соединен с выходом компаратора 3 напряжений.ГТИ 1 генерирует импульсный сигнал типа меандр...

Номер патента: 1721816

Опубликовано: 23.03.1992

Авторы: Князев, Ординарцева, Тихонов

МПК: H03K 17/00

Метки: коммутатор, матричный

...ИЛИ 6 поступают на тактовый вход второго пересчетного устройства 2 и на выходах второго дешифратора 4, т,е. на вертикальных шинах 25 - 34 матрицы начинают последовательно появляться импульсы, С приходом каждого тактового импульса производится опрос следующего коммутирующего узла (35,2, 35.3, 35,10), После прихода десятого тактового импульса второе пересчетное устройство 2 сбрасывается и на его выходе переноса появляется сигнал, который через первый элемент И 7 и первый элемент ИЛИ 5 поступает на тактовый вход первого пере- счетного устройства 1 и переводит его в следующее состояние, Таким образом начинается опрос следующего десятка коммутирующих узлов (35,11, 35,12:,35,20) и т,д. При установке обоих пересчетных устройств в режим...

Номер патента: 1721817

Опубликовано: 23.03.1992

Автор: Кожекин

МПК: H03K 17/00, H03K 17/687

Метки: коммутатор

...шин 3 - 1,3 - К, в каждом ключе 1 - 11 - М имеются первый 4 и второй 5 транзисторы, первый 6 и второй 7 резисторы,программируемый усилитель 8, источник 9 смещения, транзисторный ключ 10, магнитоуправляемый ключ 11, третий резистор 12, кроме того, выходную шину 13, общий резистор 14, первую 15, вторую 16 и третью 17 шины питания,При этом соответствующая входная шина 2 соединена с затвором первого транзистора 4 соответствующего ключа и первым 5 10 15 20 25 30 35 40 резистором 6, второй вывод которого соединен с общим проводом.Сток первого транзистора 4 соединен с первой шиной 15 питания, исток с вторым резистором 7 и стоком второго транзистора 5, затвор которого соединен с выходом программируемого усилителя 8, неинвертирующий вход...

Номер патента: 1721818

Опубликовано: 23.03.1992

Авторы: Возный, Комаров, Мартынов, Марченко

МПК: H03K 17/60

Метки: ключ, силовой, транзисторный

...3, два вспомогательных транзистора 4 и 5 разного типа проводимости, источники открывающего 6 и запирающего 7 напряжения, источник 8 управляющего сигнала, ограничительные резисторы запирающего 9 и открывающего 10 тока, источник 11 смещения, первый 12, второй 13 и третий 14 диоды, первую 15 и вторую 16 клеммы для подключения нагрузки.Коллектор первого силового транзистора 1 соединен с катодом первого диода 12 и первой клеммой 15 для подключения нагрузки, база - с катодом второго диода 13 и через ограничитель 3 - с эмиттером второго силового транзистора 2, второй клеммой 16 для подключения нагрузки, катодом третьего диода 14 и первым выводом ограничи-, тельного резистора 10. Эмиттер первого силового транзистора 1 соединен с...

Номер патента: 1721819

Опубликовано: 23.03.1992

Автор: Ночевный

МПК: H03K 17/60

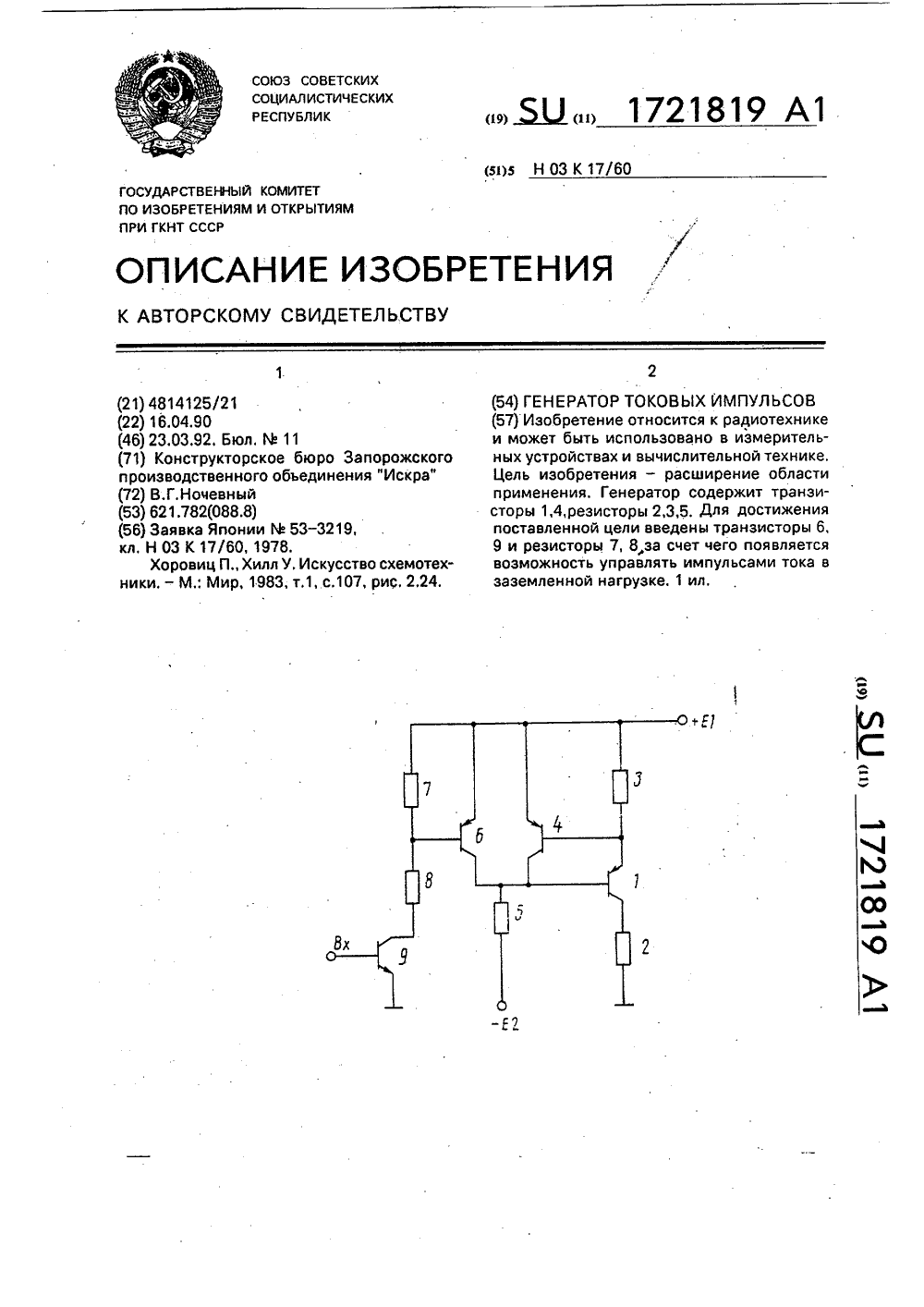

Метки: генератор, импульсов, токовых

...коллектору транзистора 4, к которому также подключен резистор 5, второй вывод которого подключен к источнику питания - Е 2. Эмиттер транзистора 4 подключен к источнику питания +Е 1.Коллектор транзистора 6 подключен к коллектору транзистора 4, а эмиттер транзистора 6 подключен к источнику питания +Е 1,База транзистора 6 подключена к точке соединения резисторов 7 и 8. Второй вывод резистора 7 подключен к источнику питания +Е 1, а второй вывод резистора 8 - к коллектору транзистора 9, эмиттер которого подключен к общей шине, а на базу подаются управляющие импульсы.Генератор токовых импульсов работает следующим образом.Транзисторы 1 и 4, резисторы 3 и 5 образуют транзисторный источник тока, который работает на заземленную нагрузку 2. При...

Номер патента: 1721820

Опубликовано: 23.03.1992

Авторы: Бочаров, Тринитатов

МПК: H03K 17/68

Метки: ключ, переменного

...техническими решениями показывает, что хотя использование принципа изменения направления тока перезаряда накопительного конденсатора широко известно, использование для этой цели резистивного моста, управляемого рабочей контактной группой реле одновременно с коммутацией нагрузки, обнаруживает новые его свойства, позволяющие реализовать цепи управления коммутирующего органа ключа в виде релейного триггера с управлением только одной контактной группой кнопки управления с воэможностью параллельного соединения контактных групп реле. Это позволяет сделать вывод о соответствии технического решения критерию "существенные отличия".На чертеже представлена принципиальная схема ключа переменного тока,Ключ переменного тока содержит коммутирующий...

Номер патента: 1721821

Опубликовано: 23.03.1992

Авторы: Лупоносова, Рогозов, Тяжкун

МПК: H03K 19/091

Метки: буферная, схема

...оказывается ниже порога срабатывания защиты, В результате имеет место перегрузка по току и по мощности.Целью изобретения является повышение термостабильности в работе,Поставленная цель достигается тем, что в устройство, содержащее три диода Шоттки, два и-р-и-транзистора и инжектор, причем входы устройства через обратно включенные первый и второй диоды Шоттки связаны с базой первого п-р-п-транзистора, коллектором второго и-р-и-транзистора и первым коллектором инжектора, второй коллектор которого соединен с анодом третьего диода Шоттки, коллекторы первого и-р-и-транзистора являются выходами устройства, а эмиттер второго и-р-и-транзистора соединен с общей .шиной и базой инжектора, эмиттер которого соединен с шиной питания, введен...

Номер патента: 1721822

Опубликовано: 23.03.1992

Авторы: Арутюнян, Мкртчян

МПК: H03K 23/00

Метки: импульсов, кодах, максимальных, счетчик, фибоначчи

...10, на пятом входе первой структуры И и на четвертых входах второй и третьей структур И элемента И - ИЛИ - НЕ 27 третьего триггера присутствуют нулевые логические потенциалы, а на третьем, четвертом и пятом входах третьей структуры И элемента И - ИЛИ-НЕ 22 второго триггера 11 и на выходе элемента И 8 - единичный логический потенциал. Седьмой тактовый импульс проходит через элемент И 9 и выход 7 переноса первого модуля счетчика, поступает на тактовую шину 2 второго модуля счетчика. Счетчик устанавливается в состояние 010100.На первом управляющем входе 3 первого модуля счетчика устанавливается потенциал логической единицы, поступающий с первого управляющего выхода 5 второго модуля счетчика. Таким образом первый модуль счетчика до...

Номер патента: 1721823

Опубликовано: 23.03.1992

Автор: Теслик

МПК: H03K 23/66

Метки: делитель, длительностью, импульсов, регулируемой, следования, частоты

...первого счетчика 7 импульсов.Первый 7 и второй 8 счетчики импульсов предназначены для счета входных импульсов, поступающих по первой входной шине 11, За время формирования периода входных импульсов первый счетчик 7 импульсов просчитывает количество импульсов, пропорциональное длительности паузы между выходными импульсами. Второй счетчик 8 импульсов просчитывает количество импульсов, пропорциональное длительности выходного импульса.10152025 30 354045 нал логической "1". На первую входную шину 11 подают входные импульсы, При исходном состоянии Т-триггера 10 на второй счетчик 8 импульсов подается команда записи, при наличии которой счетчик импуль 50 55 сов не считает, а в него записывается присутствующий на его входах код.Первый счетчик 7...

Номер патента: 1721824

Опубликовано: 23.03.1992

Авторы: Корнейчук, Кхулар, Марковский, Тарасенко

МПК: H03K 23/00, H03K 23/66

Метки: деления, делитель, коэффициентом, переменным, частоты

...установки, а выход связан с первыми Я-входами 10 всех ВЯ-триггеров 3 и В-входом тактирующего триггера 1, прямой и инверсный выходы которого соединены с вторыми 11 Я-входами соответственно нечетных и четных ВЯ-тригге ров 3, первые входы 12 которых подключены к соответствующим разрядам шины 13 кода коэффициента деления, входная шина 2 которого связана с Я-входом управляющего ЯЯ-триггера 1.Каждый иэ ВЯ-тригге ров 3 (фиг.2) содержит элемент ИЛИ 14 и элемент И 15, выход которого соединен с выходом ВЯ-триггера 4 и первым входом элемента ИЛИ 14, второй и третий входы которого соединены соотвественно с первым 13 и вторым 11 Я-входамиВЯ-триггера 3, выход - с первым входом элемента И 15, второй и третий входы которого соединены...

Номер патента: 1721825

Опубликовано: 23.03.1992

Автор: Базалев

МПК: H03K 23/40

Метки: делитель, синхронный, частоты

...предлагаемого делителя частоты; на фиг,2 - диаграммы его работы,Делитель частоты содержит первый 1, второй 2, третий 3, четвертый 4, пятый 5 и шестой 6 К-триггеры, первый 7, второй 8 и третий 9 элементы И, элемент ИЛИ 10, шину 11 сброса и тактовую шину 12, которые соединены соответственно с й- и С-входами всех триггеров, выходные шины 13 и 14, которые являются соответственно прямым и инверсным выходами шестого триггера.выходную шину 15, соединенную с прямымвыходом пятого триггера и позволяющуюполучить переменный коэффициент деления за первую половину цикла, равный 55 5импульсам, 28, а за вторую - 27,Триггеры 1 - 6 переключаются под действием отрицательного перепада сигналана тактовой шине 12 в момент измененияего с высокого уровня...

Номер патента: 1721826

Опубликовано: 23.03.1992

Автор: Фойда

МПК: H03K 23/72

Метки: десятичный, импульсов, счетчик

...эле ментов соединены с входом 6 счетчика, Выход первого элемента 5-1 соединен с входом второго элемента 5-2, выход которого соединен с входом первого элемента 5-1. Выход третьего элемента 5-3 соединен с 20 входом второго элемента 5 - 2 и с выходом РЭУ, который соединен си К-входами К- триггеров. Каждый К-триггер выполйен на четырех элементах И - НЕ. Например, первый К-триггер выполнен на элементах 1-1, 25 1-2, 1-3 и 1-4. Третий и четвертый из этих элементов соединены триггерными связями и образуют выходной триггер (1 - 3, 1-4). Первый элемент 1 - 1 является элементом установки в единицу выходного триггера. Вы ход первого элемента 1-1 соединен с входом третьего элемента 1 - 3. Входы первого элемента 1 - 1 являются -входами К- триггера,...

Номер патента: 1723654

Опубликовано: 30.03.1992

Авторы: Антонов, Петровский

МПК: H03K 3/03, H03K 3/28

Метки: мультивибратор, программируемый

...выходов счет- ются для случая режима генерации серии чик а 7 импульсов в схеме 8 сравнения ко- импульсов.дов последняя вырабатывает на выходе Положительный перепади на шине высокий уровень (код Ми подается на В- "Вход", инвертируясь и дифференцируясь входы схемы 8), 15 инвертором-дифференциатором 4 в имВ режиме генерации одиночного им- пульс отрицательной полярности на первом пульса на входы ст оба и ИЛИ подаются выходе, по входу Я счетного триггера 1 опвысокие уе уровни двух из разрядов кода Ми. рокидывает его из исходного в противопо- В этом сл чае на выходе элемента ИЛИ-НЕ ложное исходному состояние. р 9 постоянно присутствует низкий (запреща выходе счетного триггера 1 появляется.выющий генерацию длительности паузы гене-...

Номер патента: 1723655

Опубликовано: 30.03.1992

Автор: Ильинский

МПК: H03K 3/64

Метки: генератор, импульсов

...количество по- подключены к тем же самым выходам, что иследовательно соединенных венвентилей их нечетные входы, но через последовательзадержки, причем четныи вход итный вход первого эле- но увеличивающееся количество последовамента совпадения подкления подключен к переключа тельно соединенных элементов задержки.телю, обеспечивающему вб ющему включение и Четный вход элемента 2 совпадения соедиратора а выходы каждой из нен с входной шиной н + гп + 2, подающейостанов генер3в т тв ю ем своем положении лисхем являются выходами генератора, при соответствующем свмикроное отличие предлагаемого бо сигнал 1, Разрешающ Р Уий абот генерауществен"0" зап е ающий егоизобретения состоит во введении дополни тора, либо сигнал О, з пр щтельных...

Номер патента: 1723656

Опубликовано: 30.03.1992

Авторы: Егоров, Житний, Ицкович

МПК: H03K 5/13, H03K 5/153

Метки: задержки, линия, программируемая

...импульсы распределителя 17 используются для формирования импульсов с помощью формирователя 18 управляющих импульсов с различной временной расста новкой в течение каждого слова.На фиг. 2, б изображены временные диаграммы импульсов на выходе 31 блока 4 управления, используемые для считывания информации иэ регистра 1 сдвига в буфер ный регистр 5. Фронт этих импульсов соответствует середине 8-го бита, когда сформировано информационное слово и регистр 1 сдвига находится в установившемсясостоянии, а спад - началу 4-го бита. Такие 20 импульсы могут быть сформированы с помощью Р-триггера, на В-вход которого подается с выхода распределителя 17 импульс 4-го бита, на С-вход - импульс 8-го бита, Р-вход соединен с высоким уровнем напря жения, а...

Номер патента: 1723657

Опубликовано: 30.03.1992

Авторы: Журо, Зубцова

МПК: H03K 5/13

Метки: задержки, импульсов

...первого реверпереноса третьего счетчика 55. Выход пере- сивного счетчикаивного счетчика 10.2 по короткомуноса счетчика 55 соединен с входом разре- импульсу первого спада входного импульса,шения переноса четверт гертого счетчика 56 который появляется на четвертом выходевыход переноса которого соедиго соединен с вхо блока 3 выделения коротких импульсов.дом разрешения перен оса пятого счетчика Первый фронт задержанного импульса с выч тчика 10.1 и57, Нулевая шина счетчика 7 разности сое- хода первого реверсивного счетчика . идинена с входами записи или с информаци- первый спад задержанного импульса с выи 102ет иков 53 - 57, хода первого реверсивного счетчикапе вый Вин о мационные выходы которых являют поступают соответственно, на первыйся...

Номер патента: 1723658

Опубликовано: 30.03.1992

Авторы: Горшков, Поршнев, Поршнева

МПК: H03K 3/64, H03K 5/13

Метки: выделения, импульсов, пачки, синхронизации, тактовой

...триггер 6 по установочному входу в единичное состояние, на выходных шинах 13, 14 50 55 25 30 35 вторыми входами элементов И-НЕ 18, 19. Первый вход элемента И-НЕ 11 соединен с шиной управления 3, второй вхОд соединен с прямым выходом ВЯ-триггера 21, который является прямым выходом ЗК-триггера, а выход с вторым входом элемента совпадения 12, выход которого соединен с информационным входом О-триггера 5, четвертая выходная шина 16 соединена с выходом элемента И-НЕ 10, третий вход которого соединен с инверсным выходом О-триггера 5 Устройство работает в двух режимах. 1-й р е ж и м . Формирование пачкиимпульсов в интервале длительности асинхронного сигнала и формирование синхронизируемого импульса, соответствующегоначалу пачки.На...

Номер патента: 1723659

Опубликовано: 30.03.1992

Авторы: Пасмуров, Тарасов, Томилов, Штырхунов

МПК: H03B 19/00, H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...появляется раньше, чем в пред 40 ыдущем случае, что приводит к уменьшениютриггера 3.вниваемых частот. ЭтотВыход реверсивного счетчика 9 соеди- разности фаз сравниваемых чанен с входом преобразователя 11 код-на- процесс продолжается до тех пор, пока разпряжение, выход которогоорого соединен с ность фаз сравниваемых частот не станетуправляющим входом генератора импуль- равной нулю,45 б) Пусть 1 выхКу 1 вх, тогда первым постуУстройство работает следующим абра- пает импульс с выхода делителя 2 частоты,который переключает триггер 3 в состояниезом,В исходном состоянии в делитель 2 ча. За счет логического умножения в элеменстоты вводится код, равный коэффициенту те И 7 на входе обратного счетчика 9 появумножения у устр иств .К ст Ойства....

Номер патента: 1723660

Опубликовано: 30.03.1992

Авторы: Дмитриев, Семенычев, Тырсин

МПК: H03K 5/153, H03K 5/156

Метки: импульсов, последовательностей, преобразования, прямоугольных

...входными шинами переноса преобразователя 1(К)-го разряда. На три входные шины управления бч+11, м+1, 1 м+, три входные шины переноса ам+, Ьм+ъ см+ и входную шину суммарного переноса ум+1 преобразователя 1 самого старшего М-го разряда подаются сигналы нулевого уровня.Работает преобразователь 1, включенный в тракт любого К-го разряда, следующим образом.На вход распределителя 2 импульсов с шины Т тактовых импульсов подаются тактовые импульсы (фиг. За) с той же частотой, что и импульсы М-го разряда с информационной шины входной последовательности (фиг. Зб). На первом-четвертом выходах распределителя 2 импульсов формируются последовательности импульсов, приведенные соответственно на фиг, Зв, г, д и е. О-триггеры 3-5 осуществляют задержку...

Номер патента: 1723661

Опубликовано: 30.03.1992

Авторы: Могутин, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/16, H03K 5/19

Метки: импульсов, последовательностей

...ячейки, соответствующей контролируемой последовательности, по синхроимпульсу, поступившему на вход 17. На вход 18 устройства поступает единичный импульс, и триггер 11 переходит в единичное состоя 15 20 25 30 35 40 45 ние, т.е. устройство переходит в режим "Программирование".Единичный сигнал с единичного выхода триггера 11 закроет элемент И 13, откроет коммутатор 10 по второму информационному входу и элемент И 12.Нулевой сигнал с нулевого выхода триггера 11 закроет дешифратор 6. В результате на его выходах будут присутствовать только нулевые сигналы и коммутатор 8 будет закрыт по всем информационным входам, а коммутатор 9 - открыт по всем входам.По адресу, поступившему с выхода регистра 4, сумматор 2 формирует адрес ячейки памяти...

Номер патента: 1723662

Опубликовано: 30.03.1992

Авторы: Мельгуй, Осипов

МПК: H03K 5/24

Метки: изменяющихся, регистрации, сигналов

...изменяющих- Формула изобретенияся сигналов содержито е жит сумматор 1, генера, Способ регистрации изменяющихсятор 2 с изменяющейся частотой следования, сигналов, включающий формирование осИЛИ 3, генератор 4 импульсов, 20 новной тактовой последовательности заэлемент, формир гист а ииблок 5 задержки, формирсов, регистрирующии лок, ши уб 7, шину входного в момент поступления тактовой последовасигнала 8,дополнительнуюшину 9 входного тельнссти, о т л и ч а ю щ и й с я тем, что, ссигнала, при этом инфорф рмационный вход целью расширения области применения и порегистрирующего локего блока 7 подключен к шине 25 вышения помехозащищенности, формируют8 входного сигнала, первый вход сумматора дополнительную тактовую последователь 1 подключен к шине...

Номер патента: 1723663

Опубликовано: 30.03.1992

Авторы: Кнаб, Красиленко, Михальниченко, Никишин

МПК: G05B 1/01, H03K 5/24

Метки: двухпороговый, компаратор

...выходе 18 устройства сигнал логического "0"), так как БИСПИН-прибор 8 15 открыт. (включен), и на его выходе выделяется напряжение, достаточное для включения транзистора 6 (Оз+ 04 = Ооп 0 6 Вп + 1 - 0,8 В = 3 В), БИСПИН-прибор 7 в это время закрыт (выключен) и через его выводы про текают только токи утечки незначительнойвеличины. Такое состояние устройства сохраняется до тех пор, пока в результате повышения входного напряжения сохраняется цепь для протекания тока от 25 вывода подложки к выводу омического контакта БИСПИН-прибора 8 и ток в этой цепи достаточен для удержания во включенном состоянии БИСПИН-прибора 8 при имеющейся нагрузке (элементы 3, 4, 6 схемы), В 30 этот момент входное напряжение примерноравно 3,9 В (Овх = Ооп - 0,6 В и -...
