Кардаполов
Лентопротяжный механизм
Номер патента: 1644218
Опубликовано: 23.04.1991
Автор: Кардаполов
МПК: G11B 15/43
Метки: лентопротяжный, механизм
...магнитной записи и может быть использовано в устройствах для проверки магнитофонных кассет по моменту трения.Цель изобретения - упрощение конст-; 5 рукции.На фиг, 1 изображен лентопротяжный механизм, общий вид; на фиг. 2 - индуктор, вид сверху.Лентопротяжный механизм содержит 10 многополюсный плоскостной индуктор 1 с секторными магнитами 2 и алюминиевой подложкой 3, электродвигатель 4, приемный и подающий узлы 5 с осями 6 и 7, закрепленными на шасси 8 с помощью 15 подшипников 9, электропроводящие диски 10 и 11 из немагнитного материала.Механизм работает следующим образом.При вращении индуктора 1 электропро водящие диски 10 и 11 оказываются в переменном магнитном поле и в них наводятся вихревые токи, При этом электропроводящий диск 10...
Предельный ключ
Номер патента: 1516334
Опубликовано: 23.10.1989
Авторы: Кардаполов, Кравцов, Тихонов
МПК: B25B 23/14
Метки: ключ, предельный
...продольными отверстиями 12, в ее поперечнойполке 13. В каждом из отверстий 12размещены один из крайних лепестков3 и одна из половинок 10 среднеголепестка 8.В корпусе-рукоятке 1 вдоль ее осиразмещена микрометрическая винтоваяпара 14, кинематически связанная сосвободным концом продольной полки 15упора 11.Предельный ключ работает следующим образом.Перемещая упор 11 с помощью микрометоической винтовой пары 14, меняютжесткость Ш-образной пластины 2 исоответственно усилие, с которым еесредний лепесток 8 давит на профильную боковую поверхность кулачковогодиска 6. Этим самым предельный ключнастраивают на необходимый крутящиймомент. Затем предельный ключ устанавливают рабочей головкой 1 на предварительно завинченное резьбовое соединение (не...

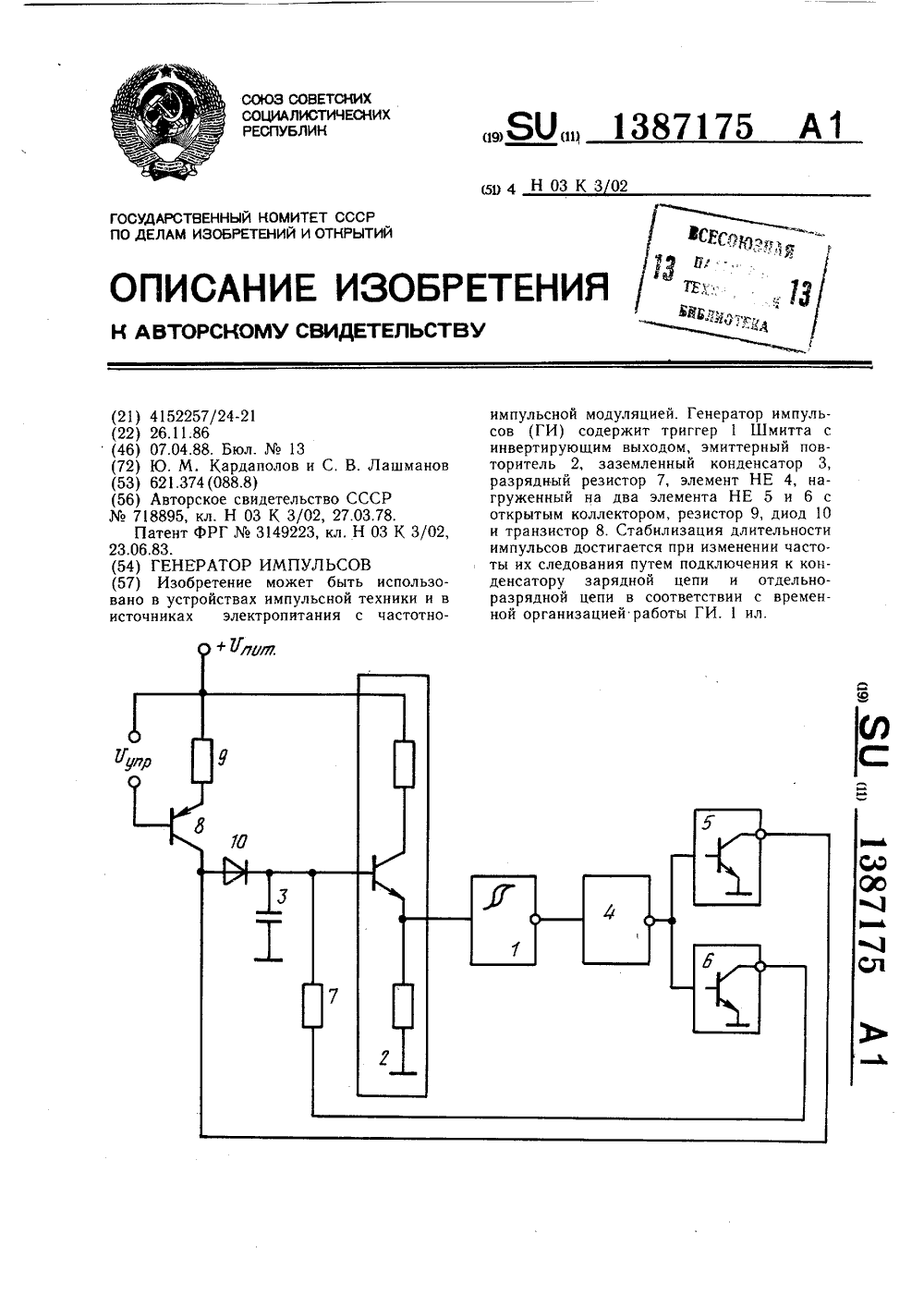

Генератор импульсов
Номер патента: 1387175
Опубликовано: 07.04.1988
Авторы: Кардаполов, Лашманов
МПК: H03K 3/02
...к шине источника питания, а коллектор - к выходу другого из указанных элементов НЕ и через диод 1 О к заземленному конденсатору 3. Генератор импульсов работает следующим образом,При отключенном питании заземленный конденсатор 3 разряжен. После включения питания в начальный момент это состояние для конденсатора 3 сохраняется и, как следствие, на выходе триггера Шмитта 1 имеется высокий потенциал, что соответствует непроводящему состоянию элементов НЕ 5 и 6. Конденсатор 3 начинает заряжаться током, протекающим по цепи; шина источника питания, резистор 9, транзистор 8, диод 10, при этом скорость заряда (величина тока заряда) конденсатора 3 определяется уровнем управляющего напряжения на базе транзистора 8. Когда напряжение на конденсаторе...
Динамометрический ключ
Номер патента: 1119833
Опубликовано: 23.10.1984
Авторы: Казанцев, Кардаполов, Тихонов
МПК: B25B 23/142
Метки: динамометрический, ключ
...участка,1 - величина эксцентриситетаучастка стержня,1 - величина эксцентриситета от 2верстия микрометрическоговинта;при этом величины эксцентриситетов-1 и 1равны.На Фиг.1 изображен динамометрический ключ, продольный разрез; наФиг,2 " то же, при максимальном прогибе стержня.Динамометрический ключ содержитполый корпус 1, установленный в немна опоре-подшипнике 2 стержень 3,имеющий рабочий наконечник 4. Частьстержня 3 выполнена с эксцентричнымучастком 5. Величина эксцентриситетаэтого участка относительно остальнойчасти стержня 3 равна 1, .Механизм регулирования представ"ляет собой установленный в корпусе 1с возможностью перемещения вдольэксцентрично,расположенного участка15 микрометрический винт 6, которыйимеет...
Однотактный транзисторный преобразователь постоянного напряжения
Номер патента: 1023585
Опубликовано: 15.06.1983
Авторы: Кардаполов, Сергеев
МПК: H02M 3/335
Метки: однотактный, постоянного, транзисторный
...и силового транзисторов 45одинаков, и входной транзистор, связанный с базой запирающего транзистора, введены последовательная ДСцепочка, включенная между входнымивыводами преобразователя, и токозадающий резистор, включенный в цепьэмиттера отпирающего транзистора,тип проводимости которого противоположен силовому транзистору, причембаза отпирающего транзистора соединена с промежуточной точкой КС-цепочки, а параллельно конденсатору КС-цепочки включен введенный ряэрядныйтранзистор, база которого череэ укаэанный входной транзистор и балластный резистор соединена с базой запирающего транзистора,На чертеже представлена схема .предложенного преобразователя.Преобразователь содержит силовойтранзистор 1, в коллекторную цепь которого включена...
Однотактный транзисторный преобразователь постоянного напряжения
Номер патента: 1003277
Опубликовано: 07.03.1983
Авторы: Кардаполов, Сергеев
МПК: H02M 7/537
Метки: однотактный, постоянного, транзисторный
...6 1 фуправляющий двухтактный транзисторныйключ 7, выходы которого подключенычерез запускающий конденсатор 8 к базеоконечного транзистора и к базе предоконечного транзистора 9 соответственно,причем коллектор последнего через разрядный резистор 10 подключен к точкесоединения резистора обратной связи ивыключающего конденсатора.Преобразователь работает следующимобразом.При подаче. питающего напряжения наконвертор открывается транзистор 1 зарядным током конденсатора Й и остаетсяоткрытым под действием напряжения на Зцдополнительной обмотке трансформатора3 и после полного заряда конденсатора 8и прекращения запускающего импульсапри условии, что конденсатор 6 выбрандостаточно большим и мало оказывает Нвлияния на базовый ток транзистора...
Однотактный транзисторный инвертор
Номер патента: 492981
Опубликовано: 25.11.1975
Авторы: Кардаполов, Сергеев
МПК: H02M 3/32
Метки: инвертор, однотактный, транзисторный
...и эмиттером второго управляющего транзистора. Между базами первогооЗ На вход тиристора 1 через диод 8 включена обмотка 9 положительной обратной связи выходного трансформатора 10 Между базами транзисторов 3 и 4 включен третий управляющий транзистор 11,Схема работает следующим образом,При поступлении на управляющий вход инвертора импульса, запирающего транзистор 11, открывается транзистор 4 и происходит заряд конденсатора 7 через резистор 5 и вход транзистора 1 Транзистор 1 открывается, и под действием напряжения на обмотке 9 остается открытым и после полного заряда конденсатора 7 и прекращения запускающего им Ъульса.Заказ ,фф Изд.,Ъ Я 3) Тираж 782 Подписное 1111 ИИПИ Государственного комит та Совеа Министров СССР по делам изобретегии и...
