Программируемый формирователь временных интервалов

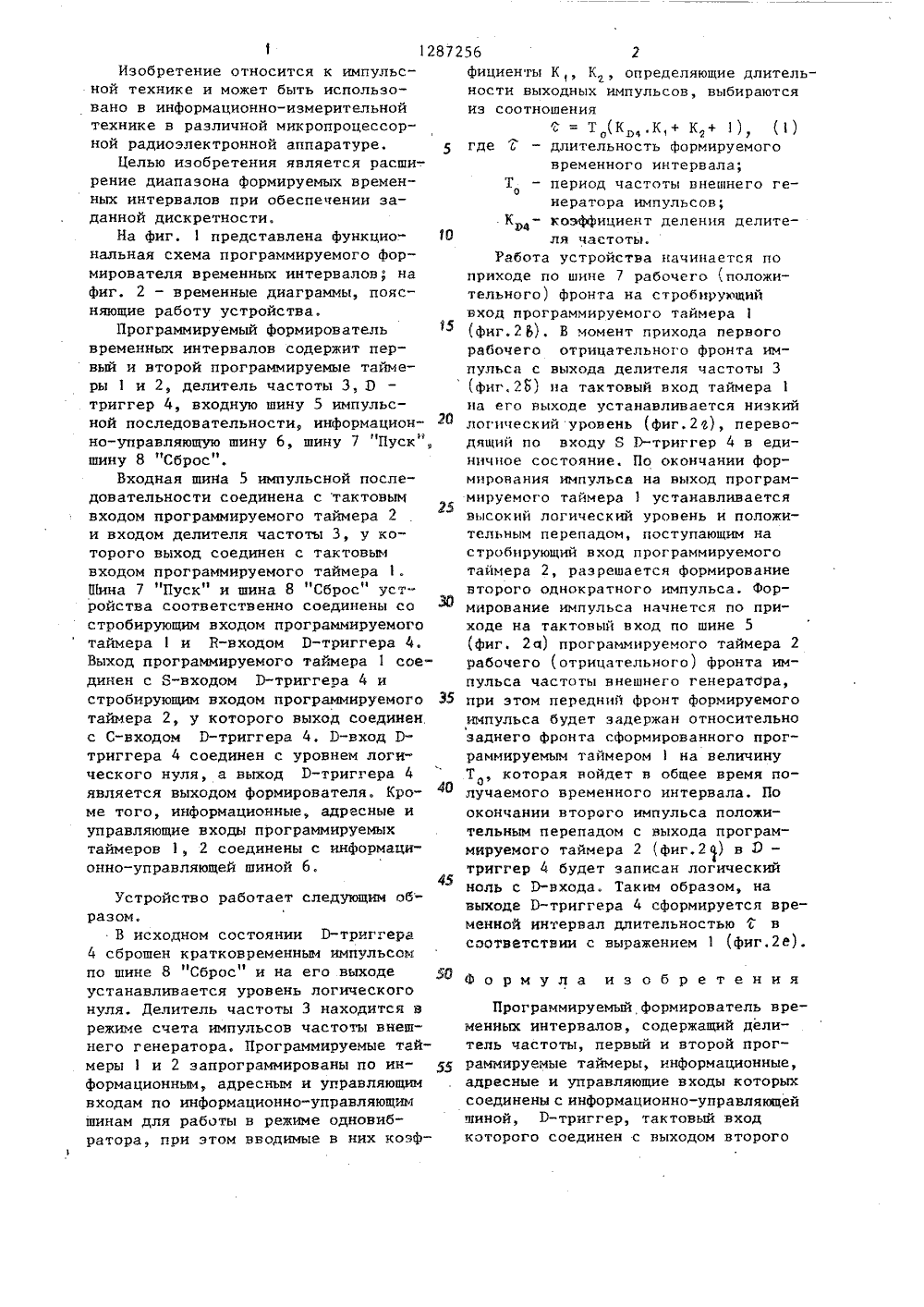

(19) (11 ЗКЗ 7 СА ОБРЕТЕН СКОМУ С 8 И ЛЬСТВ А ССР.05.83. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Харьковский ордена ТрудовогоКрасного Знамени институт радиоэлектроники им.акад. М,К. Янгеля(56) Авторское свидетельство СУ 1157664, кл. Н 03 К 3/72, 04(54) ПРОГРАММИРУЕМЫЙ ФОРМИРОВАТЕЛЬВРЕМЕННЫХ ИНТЕРВАЛОВ(57) Изобретение может быть использовано в информационно-измерительной технике и в различной микропроцессорной радиоэлектронной аппаратуре. Целью изобретения является расширение диапазона формируемых временных интервалов. Программируемыйформирователь временных интерваловсодержит делитель 3 частоты, прог-раммируемые таймеры 1, 2 и Э-триг-гер 4. Для достижения цели в формирователе вход делителя 3 частотысоединен с тактовым входом программируемого таймера 2, стробируемыйвход которого подключен к входу установки Р-триггера 4 и к выходупрограммируемого таймера 1, тактовый вход которого соединен с выходом делителя 3 частотыДанный формирователь при увеличении длительности формируемого интервала времени не требует дополнительных аппаратурных затрат., 2 ил.Формула 12Изобретение относится к импульсной технике и может быть использовано в информационно-измерительнойтехнике в различной микропроцессорной радиоэлектронной аппаратуре.Целью изобретения является расширение диапазона формируемых временных интервалов при обеспечении заданной дискретности.На Фиг, 1 представлена функциональная схема программируемого формирователя временных интервалов; нафиг. 2 - временные диаграммы, поясняющие работу устройства.Программируемый Формировательвременных интервалов содержит первый и второй программируемые таймеры 1 и 2, делитель частоты 3, Птриггер 4, входную шину 5 импульсной последовательности, информационно-управляющую шину 6, шину 7 "Пуск",шину 8 "Сброс".Входная шина 5 импульсной последовательности соединена с тактовымвходом программируемого таймера 2и входом делителя частоты 3, у которого выход соединен с тактовъювходом программируемого таймера 1.Шина 7 "Пуск" и шина 8 "Сброс" устройства соответственно соединены састробирующим входом программируемоготаймера 1 и В-входом Э-триггера 4,Выход программируемого таймера 1 соединен с Б-входом Э-триггера 4 истробирующим входом программируемогатаймера 2, у которого выход соединен,с С-входом Э-триггера 4. 0-вход Втриггера 4 соединен с уровнем логического нуля, а выход Э-триггера 4является выходом формирователя. Кроме того, информационные, адресные иуправляющие входы программируемыхтаймеров 1 2 соединены с информационно-управляющей шиной 6,Устройство работает следующим об- разом,В исходном состоянии 0-триггера 4 сброшен кратковременным импульсом по шине 8 "Сброс" и на его выходе устанавливается уровень логического нуля. Делитель частоты 3 находится в режиме счета импульсов частоты внешнего генератора. Программируемые таймеры 1 и 2 запрограммированы по информационным, адресным и управляющим входам по информационно-управляющим шинам для работы в режиме одновибратара, при зтам вводимые в них козф 87256 2 фициенты К К, определяющие длительности выходных импульсов, выбираются из соотношенияь = Т (Кл,.К 1+ Кг+ 1) (1) где Т - длительность Формируемоговременного интервала;Т - период частоты внешнего геонератора импульсов;К - коэффициент деления делителя частоты.Работа устройства начинается па приходе по шине 7 рабочего (положительного) фронта на стробируищий вход программируемого таймера (фиг.2 6), В момент прихода первого рабочего отрицательного Франта импульса с выхода делителя частоты 3 (фиг,25) иа тактовый вход таймера 1 на его выходе устанавливается низкий логический уровень (фнг,2), переводящий по входу Б В-триггер 4 в единичное состояние, По окончании Формирования импульса на выход программируемого таймера 1 устанавливается высокий логический уровень и положительным перепадом, поступающим на стробнрующий вход праграммируемогс таймера 2, разрешается Формирование второго однократного импульса, Формирование импульса начнется по приходе на тактовый вход по шине 5 (Фиг. 2 а) программируемого таймера 2 рабочего (атрицательнога) фронта импульса частоты внешнего генератара, при этом передний фронт формируемого импульса будет задержан относительно заднего Франта сформированного программируемым таймером 1 на величину Т , которая войдет в общее время получаемого временного интервала. По окончании второго импульса положительным перепадом с выхода программируемого таймера 2 (фиг.2 ) в О - триггер 4 будет записан логический ноль с Э-входа, Таким образом, на выходе В-триггера 4 сформируется временной интервал длительностью с в соответствии с выражением 1 (фиг.2 е). изобретения Программируемый формирователь временных интервалов, содержащий делитель частоты, первый и второй программируемые таймеры, информационные, адресные и управляющие входы которых соединены с информационна-управляющей шиной, В-триггер, тактовый вход которого соединен с выходом второго1287256 4рого соединен с шиной "Пуск", выходпервого программируемого таймерасоединен с входом установки 13-триггера и стробирующим входом второгопрограммируемого таймера, тактовыйвход которого соединен с входнойшиной импульсной последовательности,вход установки в ноль Р-триггерасоединен с шиной "Сброс". программируемого таймера, о т л ич а ю щ и й с я тем, что, с цельюрасширения диапазона формируемыхвременных интервалов д обеспечениизаданной дискретности, в нем входнаяшина импульсной последовательностИчерез делитель частоты соединена стактовым входом первого программируемого таймера стробируюшпй вход котоСоставитель Ю. СибирякТехред М.Ходаиич орректор М. По кина едакт Подписно 899нного комитета СССРений и открытий35, Раушская наб., д, 4/5 Заказ 7725 Тира НИИПИ Государств по делам изобре 13035, Москва, Ж роизводственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4
