Генератор униполярных импульсов тока для питания нагрузок

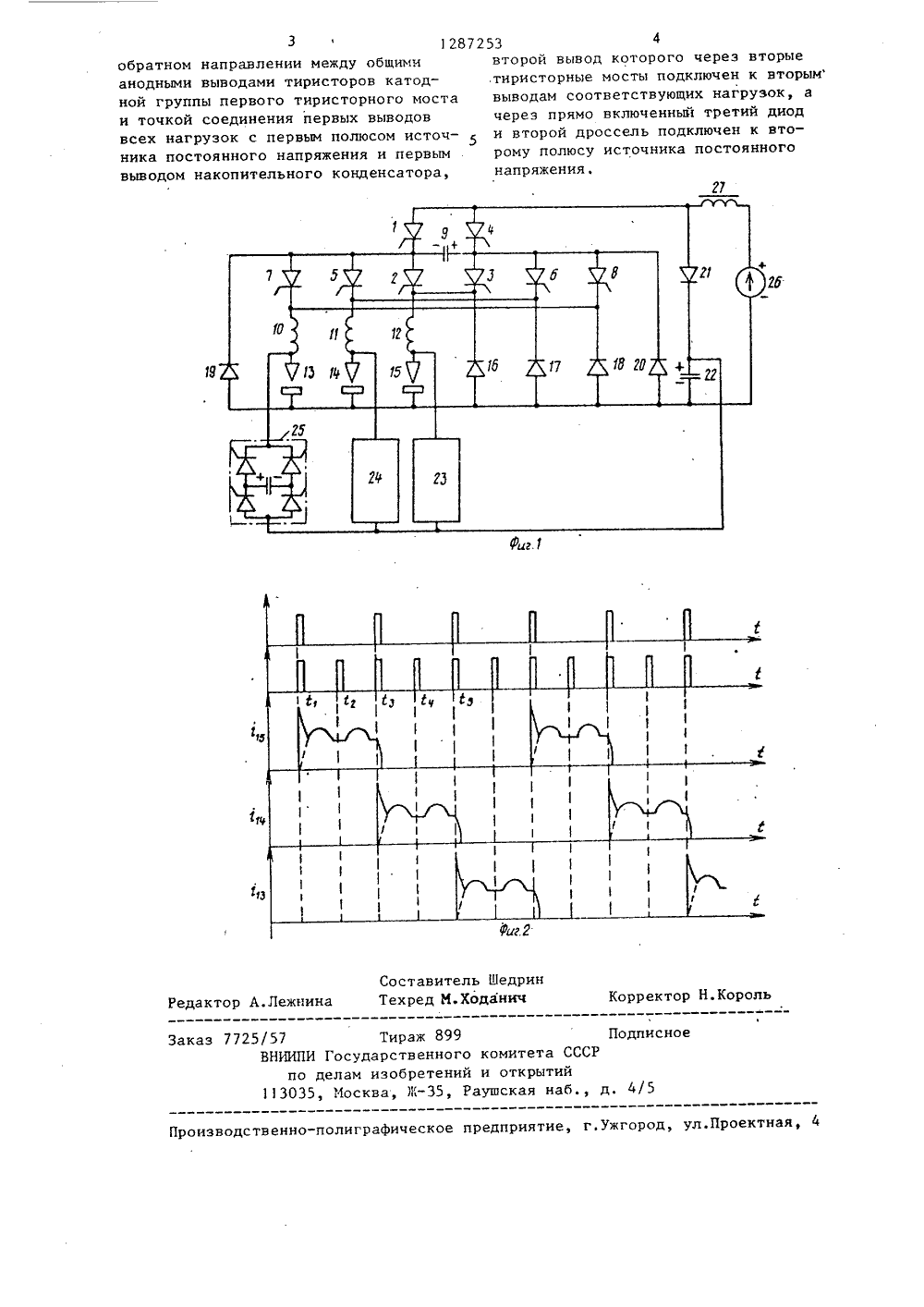

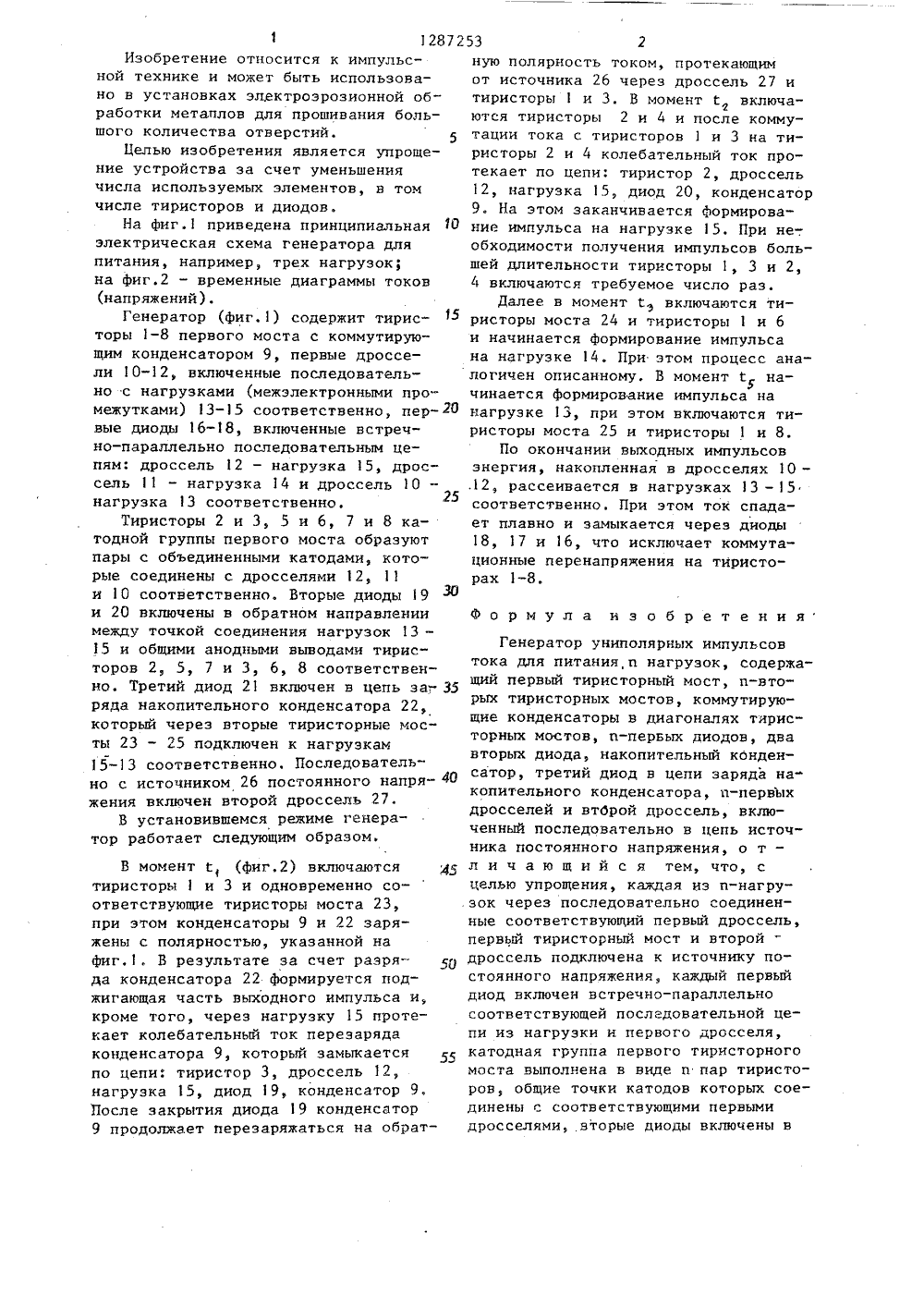

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ 253 А 1 3/ н ОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ИЗОБРЕТ ПИСА АВТОРСКОМУ ОЛЯ 4нный инсте ут У 448309ик. 1968.ьство СССР3/53, 22(54) ГЕНЕРАТОР УНИП РНЫХ ИМПУЛЬСОВТОКА ДЛЯ ПИТАНИЯ и НАГРУЗОК(57) Изобретение относится к областиимпульсной техники. Макет быть использовано в установках электроэрозионной обработки металлов для прошивания большого количества отверстий,Целью изобретения является упрощение устройства за счет уменьшениячисла используемых элементов, в томчисле тиристоров и диодов, Для достижения поставленной целя в устройстве образованы новые функциональныесвязи. 2 ил.5312872Изобретение относится к импульсной технике и может быть использовано в установках электроэрозионной обработки метаплов для прошивания большого количества отверстий. 5Целью изобретения является упрощение устройства за счет уменьшениячисла используемых элементов, в томчисле тиристоров и диодов.На фиг.1 приведена принципиальная 10электрическая схема генератора дляпитания, например, трех нагрузок;на фиг.2 - временные диаграммы токов(напряжений).Генератор (фиг.1) содержит тиристоры 1-8 первого моста с коммутирующим конденсатором 9, первые дроссели 10-12, включенные последовательно с нагрузками (межэлектронными промежутками) 13-15 соответственно, первые диоды 16-18, включенные встречно-параллельно последовательным цепям: дроссель 12 - нагрузка 15, дроссель 11 - нагрузка 14 и дроссель 10 -нагрузка 13 соответственно.25Тиристоры 2 и 3, 5 и 6, 7 и 8 катодной группы первого моста образуютпары с объединенными катодами, которые соединены с дросселями 12, 11и 10 соответственно. Вторые диоды 19и 20 включены в обратном направлениимежду точкой соединения нагрузок 13 -15 и общими анодными выводами тиристоров 2, 5, 7 и 3, 6, 8 соответственно, Третий диод 21 включен в цепь за-, 35ряда накопительного конденсатора 22,который через вторые тиристорные мосты 23 - 25 подключен к нагрузкам15-13 соответственно, Последовательно с источником 26 постоянного напря - 4 Ожения включен второй дроссель 27.В установившемся режиме генератор работает следующим образом,В момент е (фиг,2) включаются тиристоры 1 и 3 и одновременно соответствующие тиристоры моста 23, при этом конденсаторы 9 и 22 заряжены с полярностью, указанной на фиг,1. В результате за счет разря-" да конденсатора 22 формируется поджигающая часть выходного импульса и, кроме того, через нагрузку 15 протекает колебательный ток перезаряда конденсатора 9, который замыкается по цепи: тиристор 3, дроссель 12, нагрузка 15, диод 19, конденсатор 9, После закрытия диода 19 конденсатор 9 продолжает перезаряжаться на обратную полярность током, протекающим от источника 26 через дроссель 27 и тиристорыи 3. В момент С включаются тиристоры 2 и 4 и после коммутации тока с тиристоров 1 и 3 на тиристоры 2 и 4 колебательный ток протекает по цепи: тиристор 2, дроссель 12, нагрузка 15, диод 20, конденсатор 9. На этом заканчивается формирование импульса на нагрузке 5. При не-. обходимости получения импульсов большей длительности тиристоры 1, 3 и 2, 4 включаются требуемое число раэ.Далее в момент С включаются тиристоры моста 24 и тиристоры 1 и 6 и начинается формирование импульса на нагрузке 4. При этом процесс аналогичен описанному, В момент Т начинается формирование импульса на нагрузке 13, при этом включаются тиристоры моста 25 и тиристоры 1 и 8.По окончании выходных импульсов энергия, накопленная в дросселях 10 - .12, рассеивается в нагрузках 13 - 15 соответственно. При этом ток спадает плавно и замыкается через диоды 18, 17 и 16, что исключает коммутационные перенапряжения на тиристорах 1-8. Формула изобретения Генератор униполярных импульсов тока для питания,п нагрузок, содержащий первый тиристорный мост, п-вторых тиристорных мостов, коммутирующие конденсаторы в диагоналях тиристорных мостов, и-первых диодов, два вторых диода, накопительный конденсатор, третий диод в цепи заряда на" копительного конденсатора, и-первых дросселей и втброй дроссель, включенный последовательно в цепь источника постоянного напряжения, о т - л и ч а ю щ и й с я тем, что, с целью упрощения, каждая иэ и-нагрузок через последовательно соединенные соответствующий первый дроссель, первый тиристорный мост и второйдроссель подключена к источнику постоянного напряжения, каждый первый диод включен встречно-параллельно соответствующей последовательной цепи из нагрузки и первого дросселя, катодная группа первого тиристорного моста выполнена в виде п пар тиристоров, общие точки катодов которых соединены с соответствующими первыми дросселями, вторые диоды включены вг 7 Фиг. Составитель ШедТехред И.Ходанич Корректор Н.К жни дакт 725/57 ВНИИПИ Го по дел 113035, Иоодписное Тираж 899арственногоизобретенийва, )11-35, Ра ака а ССС крытий аб ск л.Проектная, 4 афическое предприятие, г.уж Производственн 1287253 4обратном направлении между общими второй вывод которого через вторые анодными выводами тиристоров катод- .тиристорные мосты подключен к вторым ной группы первого тиристорного моста выводам соответствующих нагрузок, а и точкой соединения первых выводов через прямо включенный третий диод всех нагрузок с первым полюсом источ и второй дроссель подключен к втоника постоянного напряжения и первым рому полюсу источника постоянного выводом накопительного конденсатора, напряжения,
