Формирователь импульсов

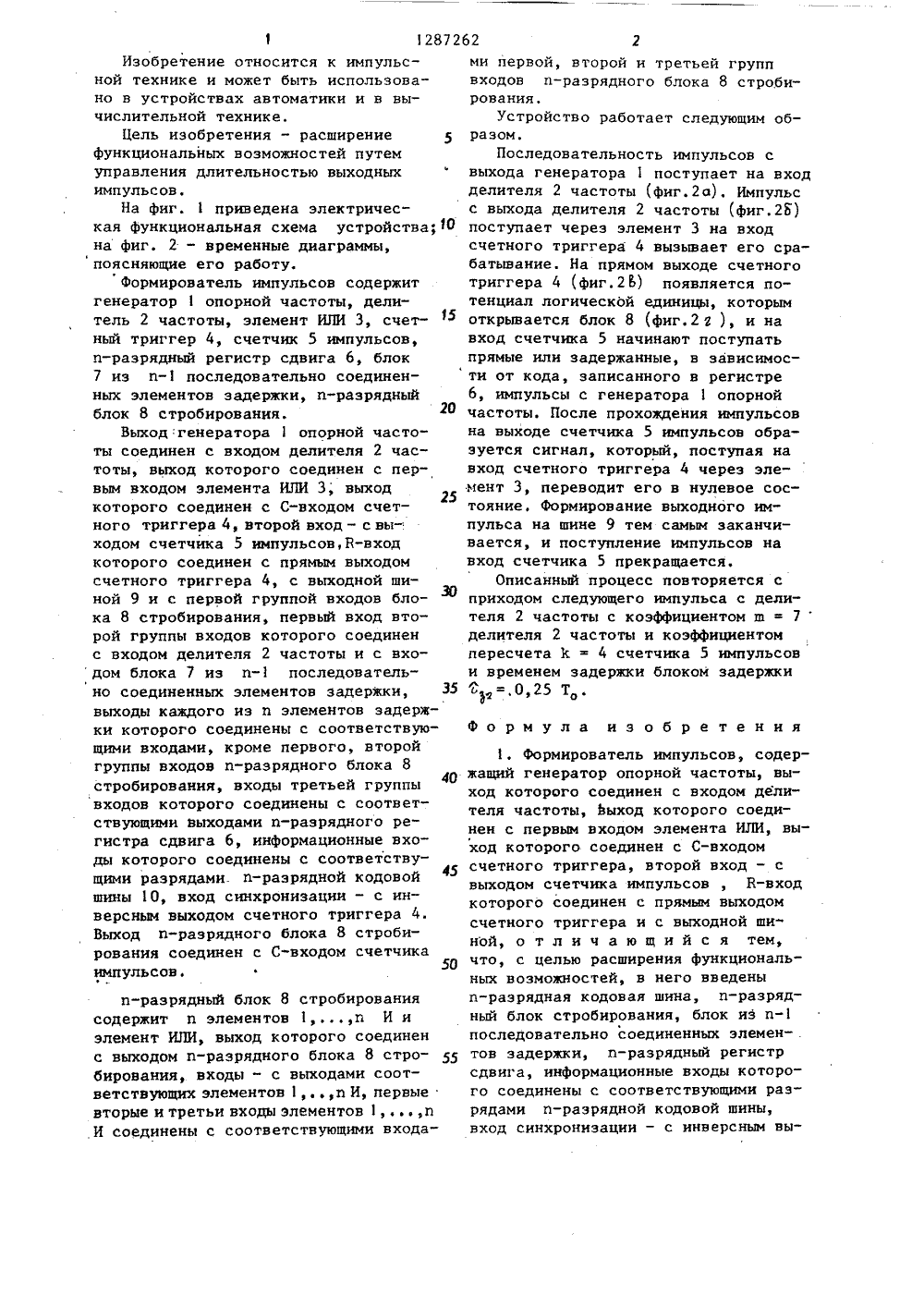

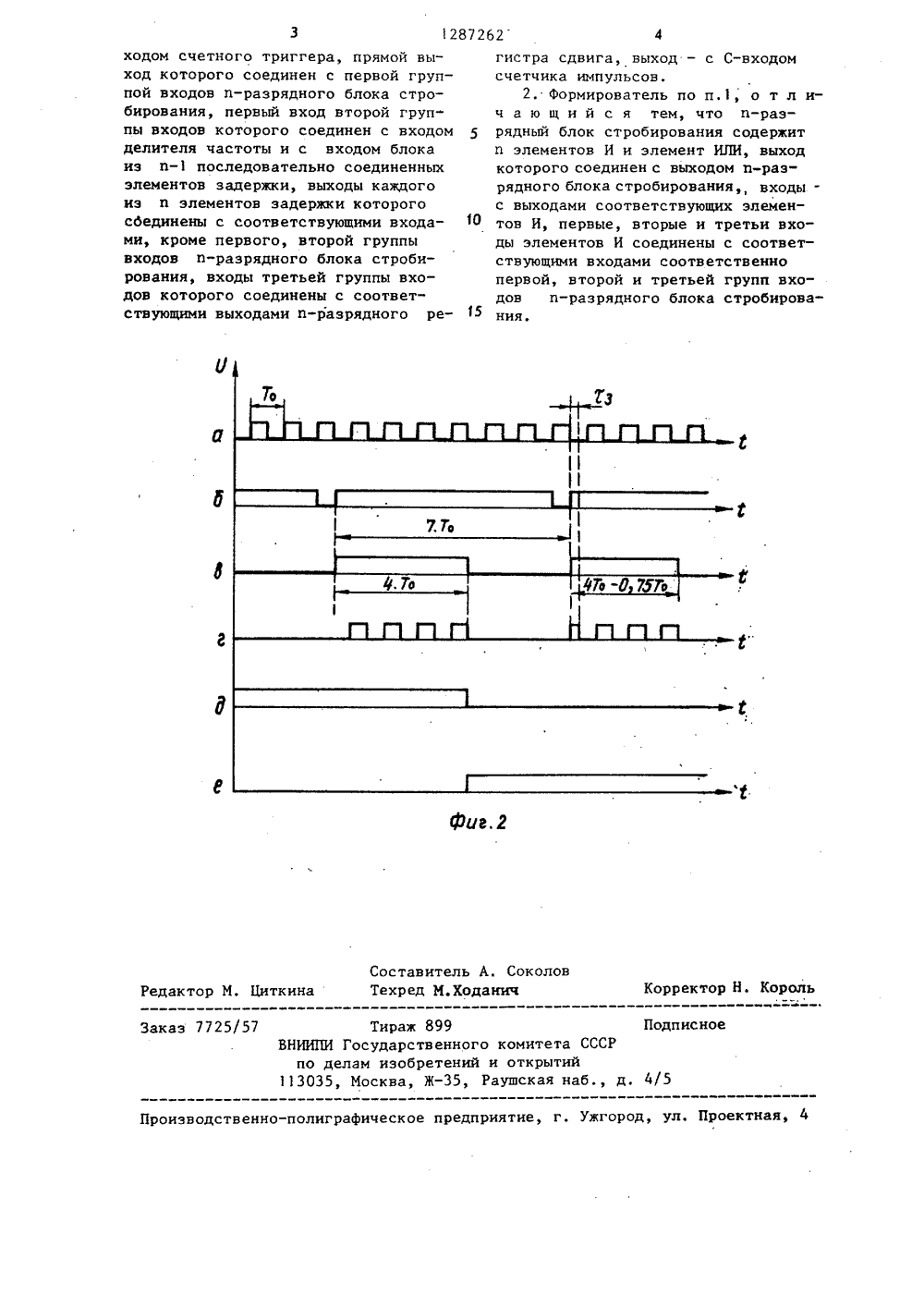

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 НО 3 УДАРС И ННЫЙ КОМИТЕТ СССРОБРЕТЕНИЙ И ОТНРЫТИИ ПИСАНИЕ ИЗОБ ТОРСНОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССР У 978334, кл. Н 03 К 5/00, 1981.Авторское свидетельство СССР М 552685, кл. Н 03 К 5/00, 1975. (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике. Может быть использовано в устройствах автоматики и вычислительной техники. Цель изобретения -,ЯО 1287262 расширение функциональных воэможностей путем управления длительностьювыходных импульсов, В устройство,содержащее генератор 1 опорной частоты, делитель частоты 2, элемент3 ИЛИ, счетный триггер 4, счетчик 5импульсов, для достижения цели введены и-разрядная кодовая шина 9,и-разрядный блок 8 стробирования,блок 7 из ипоследовательно сое"диненных элементов задержки, и-раэ"рядный регистр сдвига 6, и-разрядный блок 8 стробирования содержити элементов 1и И и элемент ИЛИ1 з.п. ф-лы, 2 ил.Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и в вычислительной технике,Цель изобретения - расширениефункциональных возможностей путемуправления длительностью выходныхимпульсов.На фиг. 1 приведена электрическая функциональная схема устройства;1 Она фиг. 2 - временные диаграммы,поясняющие его работу.Формирователь импульсов содержитгенератор 1 опорной частоты, делитель 2 частоты, элемент ИЛИ 3, счетный триггер 4, счетчик 5 импульсов,и-разрядный регистр сдвига 6, блок7 из ипоследовательно соединенных элементов задержки, п-разрядныйблок 8 стробирования.20Выход генератора 1 опорной частоты соединен с входом делителя 2 частоты, выход которого соединен с первым входом элемента ИЛИ 3; выходкоторого соединен с С-входом счетного триггера 4, второй вход - свы-.ходом счетчика 5 импульсов,В-входкоторого соединен с прямым выходомсчетного триггера 4, с выходной шиной 9 и с первой группой входов блока 8 стробирования, первый вход второй группы входов которого соединенс входом делителя 2 частоты и с вхо дом блока 7 из ипоследовательно соединенных элементов задержки, 35выходы каждого из и элементов задержки которого соединены с соответствующими входами, кроме первого, второйгруппы входов и-разрядного блока 8стробирования, входы третьей группы40входов которого соединены с соответствующими выходами и-разрядного регистра сдвига 6, информационные входы которого соединены с соответствущими разрядами. и-разрядной кодовойшины 10, вход синхронизации - с инверсным выходом счетного триггера 4.Выход и-разрядного блока 8 стробирования соединен с С-входом счетчикаимпульсов,и-разрядный блок 8 стробирования содержит и элементов 1п И и элемент ИЛИ, выход которого соединен с выходом и-разрядного блока 8 стро бирования, входы - с выходами соответствующих элементов 1,п И, первые вторые и третьи входы элементов 1п И соединены с соответствующими входами первой, второй и третьей групп входов п-разрядного блока 8 стробирования.Устройство работает следующим образом.Последовательность импульсов с выхода генератора 1 поступает на вход делителя 2 частоты (фиг.2 а), Импульс с выхода делителя 2 частоты (фиг,2 о) поступает через элемент 3 на вход счетного триггера 4 вызывает его срабатывание. На прямом выходе счетного триггера 4 (фиг.2 5) появляется потенциал логической единицы, которым открывается блок 8 (фиг.2 2 ), и на вход счетчика 5 начинают поступать прямые или задержанные, в зависимости от кода, записанного в регистре 6, импульсы с генератора 1 опорной частоты. После прохождения импульсов на выходе счетчика 5 импульсов образуется сигнал, который, поступая на вход счетного триггера 4 через элемент 3, переводит его в нулевое состояние, Формирование выходного импульса на шине 9 тем самым заканчивается, и поступление импульсов на вход счетчика 5 прекращается.Описанный процесс повторяется с приходом следующего импульса с делителя 2 частоты с коэффициентом ш = 7делителя 2 частоты и коэффициентом пересчета Е4 счетчика 5 импульсов и временем задержки блоком задержки ь ,0,25 То Формула изобретения1. Формирователь импульсов, содержащий генератор опорной частоты, выход которого соединен с входом делителя частоты, выход которого соединен с первым входом элемента ИЛИ, выход которого соединен с С-входом счетного триггера, второй вход - с выходом счетчика импульсов , В-вход которого соединен с прямым выходом счетного триггера и с выходной шиной, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, в него введены и-разрядная кодовая шина, и-разрядный блок стробирования, блок из ппоследовательно соединенных элемен- . тов задержки, и-разрядный регистр сдвига, информационные входы которого соединены с соответствующими разрядами и-разрядной кодовой шины, вход синхронизации - с инверсным вы1287262 а иг оставитель А. Соколовехред М.Ходанич орректор Н. Король Редактор М. Цитки Тираж 899 Государственного комитет елам изобретений и открыт Москва, Ж, Раушскаяб., д, 4/ Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,ная 4 ходом счетного триггера, прямой выход которого соединен с первой группой входов п-разрядного блока стробирования, первый вход второй группы входов которого соединен с входомделителя частоты и с входом блокаиз ипоследовательно соединенныхэлементов задержки, выходы каждогоиэ п элементов задержки которогосбединены с соответствующими входами, кроме первого, второй группывходов и-разрядного блока стробнрования, входы третьей группы входов которого соединены с соответствующими выходами п-разрядного ре гистра сдвига, выход - с С-входом счетчика импульсов.2. Формирователь по п.1, о т л ич а ю щ и й с я тем, что и-разрядный блок стробирования содержит и элементов И и элемент ИЛИ, выход которого соединен с выходом и-разрядного блока стробирования входыс выходами соответствующих элементов И, первые, вторые и третьи входы элементов И соединены с соответствующими входами соответственно первой, второй и третьей групп входов п-разрядного блока стробирования.
