Аитов

Номер патента: 1819218

Опубликовано: 30.05.1993

Авторы: Аитов, Мунилов, Русаков, Саколищ

МПК: B29C 35/02, B29C 65/72

Метки: вулканизационный, пресс

...смонтированным на балке 3, Заки- взаимодействует с бесконтактным конечрающий элемент выполнен в виде цилинд- ным выключателем 22, сигнал с которогоров 23, установленного на валу 16" на подается на силовые цилиндры 12 и 13,.кощпонке 24.с воэможностью осевого переме- торые разводят тяги 9 и 10 и возвращают щения,5. плиту 6 в крайнее верхнее положение.: В цилиндре 23 выполнен сквозной пазДалее цикл рабсггы пресса повторяется.25 для.прохода упоров 12 и 13. На боковой Данный пресс. имеет меньшую металло,поверхностицилиндра 23 расположенавин- емкость и более компактную конструкцию .товая канавка 26; боковые стенки 27 и 28 . за счет уменьшения массы и габаритных : которой, расположенные с углом подъема 10 Размеров механизма для фиксации...

Номер патента: 1781059

Опубликовано: 15.12.1992

Авторы: Аитов, Мартюшев, Русаков, Соколищ, Франц

МПК: B29C 35/06, B29C 73/30

Метки: вулканизационный, длинномерных, пресс, резинотехнических

...изделий содержит станину 1 со стойками 2 и 0-образными 55 рамами 3, В стойках 2 установлен несущий элемент в виде приводного горизонтального .вала 4, связанного с приводом 5. На валу 4 жестко смонтирована ступица 6. По перифе-. рованы прессующие плиты, связанные со" средствами создания рабочего усилия, и ., - . рии ступицы 6 равномерно по окружности вала 4 имеются опорные площадки 7 для установки опорных плит 8. В приведенном примере их три и расположены они под углом 60 О.На внутренней поверхности рам 3 соответственно опорным плитам 8 смонтированы прессующие плиты 9, связанные со средствами создания рабочего усилия, например, силовыми цилиндрами 10. На рамах 3 смонтированы также механизмы отрыва материала от прессующей...

Номер патента: 1761545

Опубликовано: 15.09.1992

Авторы: Аитов, Веселова, Кипнис, Русаков, Саколищ, Цветкова

МПК: B29D 30/16

Метки: движущегося, полосового, центрирования

...камера 7 фильерой 11 соединена с общим каналом 12 подвода энергоносителя, фильерой 13 - с каналом 14 индивидуального отвода энергоносителя. Каналы 12 и 14 выполнены внутри вала 8, который связан с двигателем 15 через редуктор 16 и цепную передачу 17. На концах вала 8 закреплены блоки пневматических муфт 18, через которые каналы 14 соединены трубопроводами 19 с механизмом 6 формирования центрирующей образующей барабана 2, а каналы 12 - с узлом 20 подготовки воздуха,Узел 20 подготовки воздуха связан с каналами 12 через регулятор давления 21, который соединен через гидравлический усилитель 22 и шаговый двигатель 23 с датчиком 4 линейной скорости.Датчики 24 линейной скорости связан с сумматором 25 электронного блока (интерполятора)...

Номер патента: 1728575

Опубликовано: 23.04.1992

Авторы: Аитов, Егоров, Иванова, Игошин

МПК: F22B 7/08

Метки: котел

...днищем 5, Камера 4 подключена к патрубку 6 подвода воды. Труба 2 размещена в трубе 1, подключена посредством патрубка 7 к камере 4 и выполнена с наружным винтовым оребрением 8, образующим завихритель трубы 1. Последний установлен в ней продольно с шагом закрутки, увеличивающимся в направлении движения газов, Труба 1 подключена к горелочному устройству 9,В камере 4 установлены вертикальные наружная и внутренняя обечайки 10 и 11 соответственно. Обечайки 10 и 11 установлены одна в другой, закреплены нижними кромками в днище 5 камеры 4, При этом диаметр и высота верхней кромки обечайки 10 больше диаметра и высоты соответственно обечайки 11. Наружная обечайка 10 образует с корпусом 3 зазор 12, между обечайками 10 и 11 образован зазор 13, а...

Номер патента: 1708800

Опубликовано: 30.01.1992

Авторы: Аитов, Костюков, Муминов, Нурматов, Скрипников

МПК: C04B 37/02

Метки: металлокерамических, узлов

...Государственного комитета по изобретениям и открьггиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 щиной в середине 5 мм из керамикиЦМс насаженными на нее с двухсторон металлическими: втулками толщиной 1 мм из нержавеющей стали1 Х 18 Н 10 Т, Керамическую деталь пред"варительно металлизируют и покрываютмедным припоем. После сборки МКУ помещают в камеру электронно"лучевойустановки, где производят нагреваниезоны спая до температуры плавленияприпоя под давлением. Охлаждение изделия осуществляют при сохранениидавления путем впуска в камеру уста"новки. Скорость охлаждения регулируют скоростью впуска воздуха в камеру.Скорость охлаждения достигала...

Номер патента: 1650470

Опубликовано: 23.05.1991

Авторы: Аитов, Веселова, Кипнис, Русаков

МПК: B29D 30/38

Метки: компенсатор, резинокордных

...19 и реле связан с приводом 20 транспортера 21 отбора материала, который установлен за компенсатором по ходу движения материала 13.На раме 1 установлены выключатели 22 и 23, а перед компенсатором - раскаточное устройство 24.Компенсатор работает следующим образом.Перед началом работы реэиносодержащий материал 13 с раскаточного устройства 24 заправляется в компенсатор. Для этого натяжной ролик 4 поднимают в верхнее положение, вращая маховик 15. Материал 13 на заправочной скорости, огибая ролики 2, 4, 3, поступает на транспортер 21 в направлении, указанном стрелкой,8 зависимости от режима работы агрегата как линии натяжной ролик 4 перемещается параллельно роликам 2 и 3 вверх или вниз. Управляют работой компенсатора выключатели 22 и...

Номер патента: 1638328

Опубликовано: 30.03.1991

Авторы: Аитов, Ахмадиев, Лукаш, Филатов, Фролов

МПК: F01N 1/12, F01N 3/04

Метки: газоструйного, глушения, двигателя, струи, теплового, шума

...относительно другого(вдоль потока) прямоугольного сечения винтовым периферийным каналам смесителя 4 снизу вверх. Вдоль верхней образующей смесителя 4 происходит соударение двухфазных струек. За счет использования кинетической энергии газа в смесителях 4 происходит образование двух встречных вихрей (фиг.З и 4), транспортирующих падающие вниз неиспарившиеся капли жидкости по винтовым каналам в верхнюю часть смесителя 4. Капли жидкости дополнительно орошают струю газа. Достигается более полное использование жидкости для охлаждения газа за счет увеличения времени пребывания капель жидкости в винтовых поверхностях смесителей 4, Жидкость, находящаяся в вихревом потоке в виде капель и пленки на стенках смесителя 4, вскипает с образованием в...

Номер патента: 1611746

Опубликовано: 07.12.1990

Авторы: Аитов, Козаченко, Кудрявцев, Русаков, Саколищ

МПК: B29C 35/06, B29C 73/32

Метки: вулканизационный, длинномерных, пресс, резинотехнических

...от плит выполнено в виде силовых цилиндров 36,установленных на станине 1 между образующими стойками 3, На штоках ци 35линдров 36 смонтированы ролики 37.Вулканизационный пресс работаетследующим образом,В исходном положении средняя плита406 находится в крайнем верхнем положении. Ленточное изделие 38 укатывается на С-образную раму 2, егошвы располагаются на одинаковом расстоянии от плоскости симметрии прес 45са, Вращением гайки 28 устанавливаются винты 27 с роликами 29 такимобразом, чтобы при загрузке изделияобеспечивалась точная ориентация вулканизуемых швов относительно рабочей .зоны нагревательных плит пресса.50Затем пневмоцилиндрами 35 опускаются прижимные ролики 33 и 34,послечего срабатывают пневмоцилинцры 23,которые через тягу...

Номер патента: 1569687

Опубликовано: 07.06.1990

Авторы: Аитов, Игошин, Паасувуори, Хакала

МПК: G01N 25/04

Метки: интенсивности, обледенения

...каме1569687 формула изобретения где 1; - скорость намерзания льда научастке, мм/с,Толщина льда на дисках,мм и скорость намерзания льда, мм/с при угле поворота, град и времени контакта с водой, с Материал 25/1,5 180/10 270/15 300/17 90/5 О, 38/О, 021 О, 21/О, 014 0,14/0,010 0,14/0,008 0,40/0,022 О, 27/0,0150,19/О, 0110,17/0,01 О,ЗЗ/О,ОЗ 1 0,17/О, 0160,13/0,012 0,11/0,010 0,25/0,1720,1 2/0,096 0,03/0,021 0,03/0,018 0,30/0,054 0,14/0,025 0,07/0,015 0,06/0013 Д 1 6 ТСОЛ СВМПЭфСоставитель Г. Трембовецкий Техред Л.Сердюкова Корректор Н.Король Редактор А. Шандор Заказ 1443 Тираж 499 ПодписноеВНИИПИ Государственного комитетапо изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский...

Номер патента: 1565721

Опубликовано: 23.05.1990

Авторы: Аитов, Веселова, Кипнис, Мунилов, Овчинников, Русаков, Саколищ

МПК: B29D 30/16, B29D 30/30

Метки: движущегося, полосового, центрирования

...последовательности, НаФиг, 13 Форма пазов в ряду на валунесколько отличается, соответственноотличаются и Формы (1-8), принимаемые барабаном.На фиг. 14 а, б изображены Формы1 и 11 барабана при положении пазовкорпуса и вала соответственно; наФиг, 15 а - формы 1 и 11 барабана,соответствующие расположению пазов,указанных на Аиг. 15 б,Образующие 1 - 111 барабана (фиг. 12и 13) целесообразно использовать прицентрировании как жестких,так и элас -тичных материалов, применяемых приизготовлении крупногабаритных резинотехнических изделий и покрьппекпневматических шин.Образующие 1 -11 (фиг, 14) ба 5рабана целесообразно применять какцентровку - ширитель резинокордныхматериалов,а также как центрирующийвалок тонких транспортерных...

Номер патента: 1541736

Опубликовано: 07.02.1990

Автор: Аитов

МПК: H02M 7/521

Метки: инвертор

...перезаряжаться на обратную полярность, причем ток перезаряда проФекает по двум контурам: конденсатор 10, нагрузка 11, диод 6, первая секция дросселя 9, тиристор 1, конденсатор 10; конденсатор 10, нагрузка 11, тиристор 3, вторая секция дросселя 9, диод 7, конденсатор 10, Токи контуров в нагрузке 11 суммируются. После перезаряда конденсатора 10 на обратную полярность, встречные диоды 6 и 7 запираются, а конденсатор 10 продолжает дозаряжаться входным током инвертора по цепи". плюс источника питания (Бс), фильтр 12, тиристор 1, конденсатор 10, нагрузка 11, тиристор 3, минус исночника питания, до момента включения очередных тиристоров. Далее включаются тиристоры 2 и 4, происходит коммутация тока с тиристоров 1 и 3 на тиристоры 2 и 4,...

Номер патента: 1534703

Опубликовано: 07.01.1990

Автор: Аитов

МПК: H02M 7/521

Метки: инвертор, последовательный

...блок 19управления подает импульсы управления на тиристоры 5,2,7,4, 14 и 5, Врезультате вьпслючаются тиристоры1,6 и 3,8 и образуются два другихконтура протекания колебательноготока: 5-10-2-12-18-15-5 и 7-11-4-1417-12-7, процессы в которых идентичны описанному. Далее в следующийтакт работы включаются тиристоры 1,6,3,8,13,16 и все процессы повторяются. Таким образом через нагрузкупротекает переменный ток (напряжение), близкий по форме синусоидальному,Работа инвертора по фиг,2 идентична описанному для инвертора по фиг,1, Отличительным является то, что благодаря включению диодов 20 и 21 с малым временем восстановления выключение обратных тиристоров 13 - 16 осуществляется при значительно меньших значениях обратного тока через них, а значит и...

Номер патента: 1482810

Опубликовано: 30.05.1989

Авторы: Аитов, Воронов, Мунилов, Русаков, Саколищ, Шумилов

МПК: B29C 35/06

Метки: вулканизационный, пресс

...упругий элемент 25 для поджатия его торца к корпусу. Элемент 25 выполнен из пористой резины. Вес пористой резины рассчитан так, чтобы масса стакана 22 вместе с прокладкой 24 и элементом 25 при избыточном давлении 0,13 МПа и выше позволяла ему запирать прокладкой 24 штуцер 16, изолируя тем самым диафрагму 6 от слива, а при меньшем давлении стакан 22 соединяет полость диафрагмы с атмосферой.Пресс работает следующим образом.Плиты 2 и 3 предварительно нагреваются до температуры вулканизации. В момент размещения заготовки на нижней плите 2 верхняя плита 3 находится в крайнем верхнем положении, Приводом 4 плита 3 перемещается вниз и фиксируется механизмом 5 в заданном положении. После этого в полость диафрагмы 6 подается рабочая среда...

Номер патента: 1465206

Опубликовано: 15.03.1989

Авторы: Аитов, Арсланбаев, Ихсанов

МПК: B23H 1/02

Метки: генератор, импульсов, униполярных

...спадать по экспоненте, а конденсатор 22 начинает перезаряжаться на обратную полярность. Далее при снижении напряжения на нагрузке 15 включаются тиристоры 1,4 и через нее начинает протекать еще колебательный ток перезаряда конденсатора 11 по цепи элементов 12, 1, 11, 13, 4, 26,15, 9 и 12. После перезаряда конденсатора 11 включаются встречные диоды 5, 8 и ток через нагрузку протекает в том же направлении по цепи элементов 11, 5, 12, 10, 26, 15, 8, 13 и 11. Далее когда выключаются диоды 5,8, включаются тиристоры 2, 3 и процесс повторяется, тем самым формируется рабочая часть импульсов генератора, длительность которой определяется длительностью выходного импульса одновибратора 46. В процессе формирования рабочей части при спадании...

Номер патента: 1449261

Опубликовано: 07.01.1989

Автор: Аитов

МПК: B23H 1/02

Метки: генератор, импульсов, электроэрозионной

...14, заряженный до напряжения источника 8(с полярностью, укаэанной на чертеже без скобок), источник 18 питания к нагрузке 13. В результате к нагрузке 13 прикладывается с высокой крутизной нарастания суммарное напряжение на конденсаторе 14 и источника 15, происходит про" бой электроэрозионного промежутка 13 и напряжение на нем начинает снижаться по мере перезаряда конденсатора 4, таким образом формируется поджигающая часть выходного импульФса. После пробоя электроэрозионного промежутка 13 конденсатор 14 быстро перезаряжается на обратную полярность (указана на чертеже в скобках) н тиристор 6 запирается. По мере перезаряда конденсатора 14, когда напряжение на нагрузке снижается до напря-, жения источника 15, включаются транзисторные...

Номер патента: 1390062

Опубликовано: 23.04.1988

Авторы: Аитов, Миронов, Мунилов, Русаков

МПК: B29C 43/24, B29C 70/68

Метки: валковая

...материала в межвалковый зазор выполнено в виде планки 3, расположенной в захватах 4,жестко закрепленных по торцам вал-. 25ков 1 попарно и симметрично относительно межвалкового зазора, и кулачков 5, попарно смонтированных настанине в зоне межвалкового зазора,Каждый захват образован парой зажимов 6 и 7, образующих при соединениигнездо. Зажим 6 неподвижно закрепленна оси 8, а зажим 7 - шарнирно,Ось 8 закреплена в основании 9,смонтированном на торце валка 1,Зажим 7 связан с основанием 9 пружиной 10. среднего валка приближается к зоневзаимодействия захватов.Положение 1 Ч, и 1 Ч - планка 3находится в зоне взаимодействия зажимов 6 и 7, при этом наблюдаетсяповорот зажимов 6 и 7 относительнооси 8, которые растягивают пружины 10,Положение Ч,...

Номер патента: 1379908

Опубликовано: 07.03.1988

Авторы: Аитов, Мустафин, Пчелинцева

МПК: H02M 3/338

Метки: двухтактный, самовозбуждающийся

...в лиде автогецератора наднухбазовсм диоде 9, вход которогочерез первый диод 10 соединен с колесто 13 О.",ото,тцительцоГО транзистора7 кс 1 торьй -ерез второй диод 11 ире.истор 2 соединен со своей базойи выходом автогецератора, причем вцепь второй б,зн лвухбаэового диодавк.ючец третий диод 13. Регулирование частоты осуществллетсГ резистором 4,Преобразэватель работает следующим образом.При полн.еции отпирающего напряжеция ф, ;фиг. 2) на базовой обмотке б транзистора 3 через первый диод10 синхронно запускаетсл автогенератор 8,Б мсмецт времени + определяемого собстенцой часто ой автогенератора Й члтита регулируется резистором 14, ца вход транзистора 7подател отпирающий импульснебольшой дительности. Практическиэто вре л составляет 2-4...

Номер патента: 1353614

Опубликовано: 23.11.1987

Авторы: Аитов, Мунилов, Русаков, Саколищ, Соколов

МПК: B29C 35/02, B29C 65/82

Метки: вулканизационный, пресс

...на станине 1 в корпусах 10 с возможностью поворота относительно осей 11, расположенных параллельно тягам 5. В дисках 8 выполнены сквозные пазы 12 для прохода упоров 6. Приводы каждого диска выполнены в виде пневмоцилиндра 13, закрепленной на его штоке зубчатой рейки 14 и находящейся в зацеплении 4 г 1 с последней шестерни 15, закрепленной на оси 1.Пресс работает следующим образом.В исходном положении верхняя плита 3 находится в крайнем верхнем положении, диски 8 выведены из зоны фиксации в край нее положение так, что упоры 6 проходят через пазы 12 дисков 8. На нижнюю плиту 2 укладывается заготовка. Подается воздух в силовые цилиндры 4, штоки которых перемещают тяги 5, воздействующие на рычаги 7, в результате чего верхняя плита 3...

Номер патента: 1339460

Опубликовано: 23.09.1987

Авторы: Аитов, Рожнов

МПК: G01R 27/00, G01R 31/02

Метки: изоляции, сопротивления, цепей, электрических

...,При исправности изоляции узел 26индикации отображает номера измерительных каналов, участвующих в контроле, в течение текущего цикла конт -роля,В случаях выявления брака сопротивления изоляции или неисправностей в измерительных каналах узел 26 индикации при помощи элементов памяти запоминает номера каналов и вид неисправности до окончания контроля всего изделия,Узел 28 останова по браку объединяет сигналы брака изоляции и сигналы неисправностей измерительных ка - налов и подает их на переключатель 19, с которого сигнал от узла 28 поступает либо ио шине "Пуск по браку" на узел 20 пуска дчя переключенияделения окончания переходного процесса, Компаратор 10 в устройстве выполняет две функции: определение началаи завершения переходного...

Номер патента: 1327228

Опубликовано: 30.07.1987

Авторы: Аитов, Кутдусов

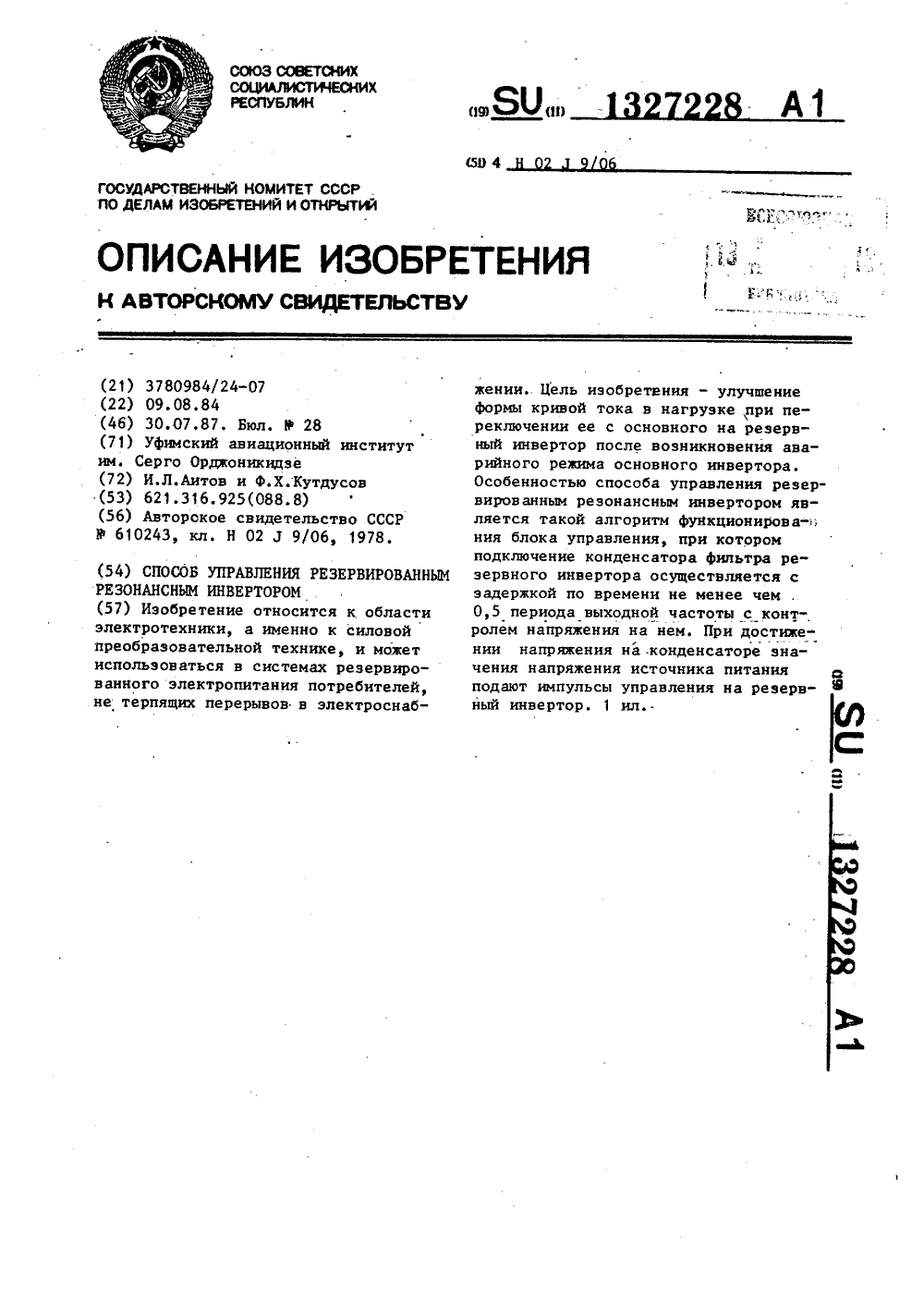

МПК: H02J 9/06

Метки: инвертором, резервированным, резонансным

...на управляющий электрод тиристора 13 и соответствующие входы триггеров 19 и 28.В установившемся безаварийном режиме питание основного инвертора 4 осуществляется от источника 1 питания через входной дроссель 2, тиристор 13 и диод 16, Коммутирующий конденсатор 15 должен быть заряжен от источника с полярностью, указанной на чертеже 20При возникновении аварийного режима в основном инверторе 4 по сигналу датчика 18 аварийного режима триггер 19 переключается и блокирует 2. работу блока 24 управления основныминвертором 4, Формирователь 21 импульсов управления формирует импульс управления на тиристор 14, таймер 20 начинает отсчитывать время с момента возникновения аварии. При отпирании тиристора 14 током коммутирующего конденсатора 15...

Номер патента: 1304154

Опубликовано: 15.04.1987

Авторы: Аитов, Кутдусов

МПК: H02M 7/515

Метки: инвертором, резервированным, резонансным

...менее 0,7 величины напряжения источника питания резервированного инвертора (резервного инвертора).В аварийном режиме конденсатор фильтра резервного инвертора остается заряженным до напряжения источника питания, а конденсатор фильтра основного инвертора разряжается через аварийную цепь инверторного моста на нагрузку, В результате напряжения . на ней при большой его величине,создает неблагоприятные условия для пуска резервного инвертора, заключающиеся в уменьшении времени, предоставляемого тиристорам резервного инвертора для восстановления запирающих свойств. При небольшой величине напряжения на нагрузке оно не оказывает влияния на условия работы тиристоров резервного инвертора при его пуске. Измерение разности напряжений на конденсаторах...

Номер патента: 1287253

Опубликовано: 30.01.1987

Автор: Аитов

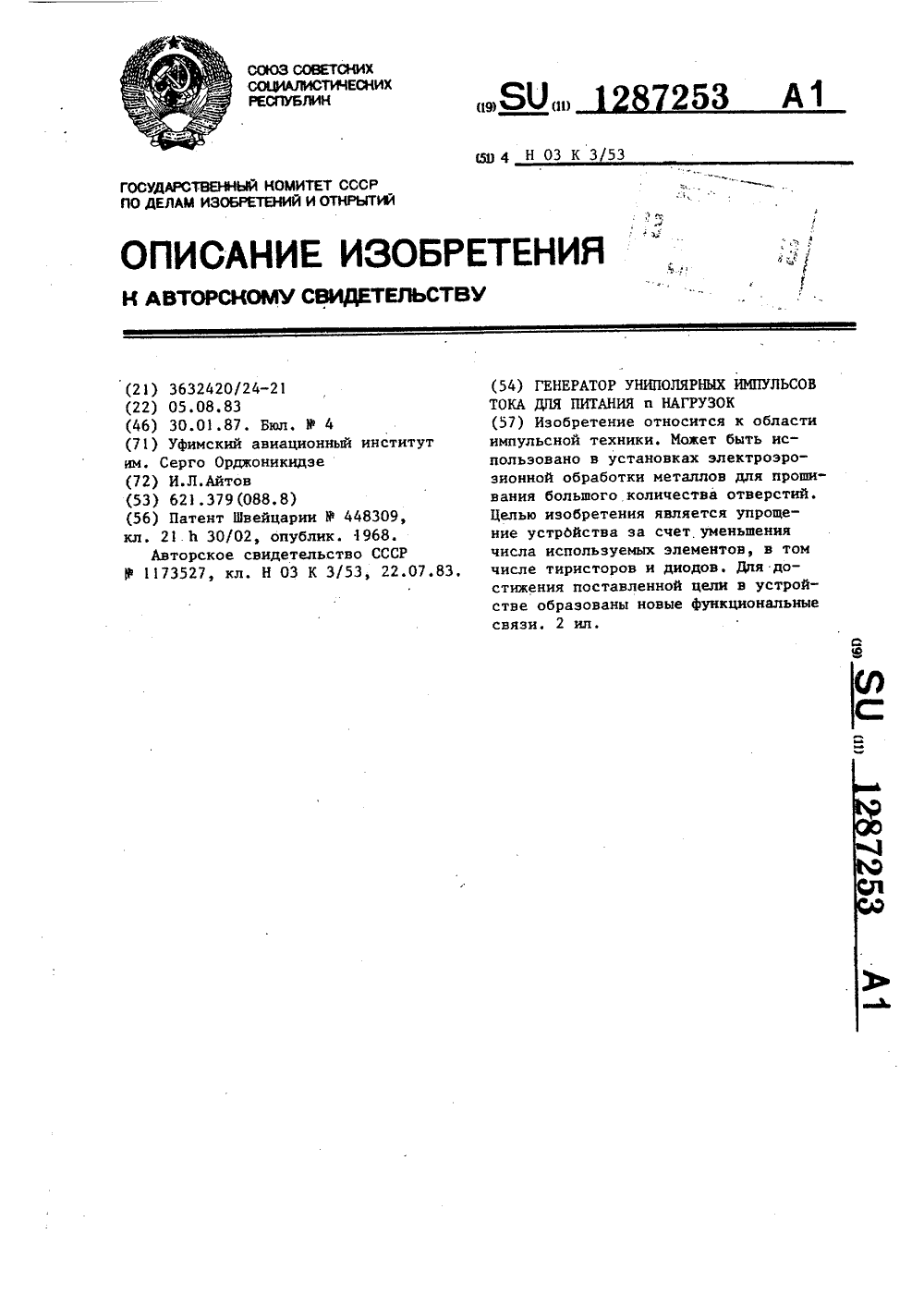

МПК: H03K 3/53

Метки: генератор, импульсов, нагрузок, питания, униполярных

...В результате за счет разря-" да конденсатора 22 формируется поджигающая часть выходного импульса и, кроме того, через нагрузку 15 протекает колебательный ток перезаряда конденсатора 9, который замыкается по цепи: тиристор 3, дроссель 12, нагрузка 15, диод 19, конденсатор 9, После закрытия диода 19 конденсатор 9 продолжает перезаряжаться на обратную полярность током, протекающим от источника 26 через дроссель 27 и тиристорыи 3. В момент С включаются тиристоры 2 и 4 и после коммутации тока с тиристоров 1 и 3 на тиристоры 2 и 4 колебательный ток протекает по цепи: тиристор 2, дроссель 12, нагрузка 15, диод 20, конденсатор 9. На этом заканчивается формирование импульса на нагрузке 5. При не-. обходимости получения импульсов большей...

Номер патента: 1280682

Опубликовано: 30.12.1986

Авторы: Аитов, Кутдусов

МПК: H02M 7/523

Метки: высокочастотный, инвертор

...сравниваются выходные сигналы датчика 22 и задатчика 25 напряжения и при их равенстве компаратор 27 выдает сигнал, который35.усиливается в усилителе-формирователе 29 и подается на вход отсекающего тиристора 16. В результате тиристор16 включается, тиристоры 3 и 5 и мост 1 запирается и к ним прикладывается заданное с учетом напряжениястабилизации стабилитрона 20 задатчиком 25 напряжения обратное напряжение. Затухающий ток нагрузки продолжает протекать через нее в том же45 направлении по цепи: коммутирующий дроссель 13, нагрузка 15, отсекающийтиристор 16, дроссель 13 за счет накопленной в коммутирующем дросселе 13 энергии. При этом ток нагрузки убывает до нуля плавно, с малой крутизной, вследствие чего не возникает перенапряжений. На этом...

Номер патента: 1261068

Опубликовано: 30.09.1986

Авторы: Аитов, Габбасов, Кутдусов

МПК: H02H 7/12, H02M 5/42

Метки: защитой, частоты

...но 30 он не включается, так как реагирует на спад входных импульсов, элемент НЕ 6 инвертирует сигнал и подает на элемент ИЛИ-НЕ 19 логическийноль; если с выхода датчика 25 ава- З 5 рийных режимов сигнала нет, то на выходе элемента ИЛИ-НЕ 9 формируется логическая единица, т.е. снимается запрет на изменение триггера 20. При подаче логического нуля на 40 -вход триггера 20 например, нажатием кнопки 22 "Пуск" ) на его выходе появляется логическая единица, в результате чего сигнализатор 23 вык- лючается, система управления 24 на чинает формировать импульсы управления на тиристоры выпрямителя 1 и автономного инвертора 3, и преобразователь частоты вступает в работу.При возникновении аварийного ре жима в преобразователе частоты (например, при...

Номер патента: 1251299

Опубликовано: 15.08.1986

Авторы: Аитов, Костенко

МПК: H03K 3/53

Метки: варианты, генератор, его, импульсов, тиристорный, электроэрозионной

...герного и второго диодов 21, 22 и подключен через второй дроссель 25 к отрицательной 10 шине источника 28 питания, а через второйконденсатор 27 к аноду пятого тиристора 20 и катоду третьего диода 23, анод которого подключен к отрицательной шине источника 28 питания, причем катод пятого тиристора 20 соединен с вторым злсктродом нагрузки 29 и вторым выводом первого дросселя 24, первый Вывод которого подключен к катоду четвертогс диода 30.Тиристорный генератор импульсов раоотге; следующим образом.В первый момент включаются одновре.смгньо тиристор 5 и тиристоры 1, 4, В результате формируется поджигающая часть импульса с высокой крутизной нарастания цереднегс фронта за счет разряда накопительного конденсатора 13 через тиристор 5 и...

Номер патента: 1233053

Опубликовано: 23.05.1986

Авторы: Аитов, Газдаров, Ковальский, Нечипуренко, Шайхаев

МПК: A01K 67/00, G01N 33/48

Метки: питания, поросят, энергетического

...-но ЗГееьо .На испытуемом комбикорме : 2 (условно 3212 ккал/кг) у животных не вы 2явлены заметные изменения активностиферментов и величины их отношения,./ТГ в кгровой ткани (2 38) посравненпо с животнымигруппы (2,42,табл.1), по;.реблявших комбикорм с задагцгьгг уровнем обменной энергии(325 скал/кг). Это квалифицируетсякак от:госительцое соответствие (иденггцось) уровня обменной эергии висгьтимом и задаггом (контротьном)35 го.гбоормах ц, как следствие этого,сохрацеци" гомеостаза липидцо-энергетического обмена без существенных измегений вследстзие одинаковых условийэнергетического литания,О 1 а, испьтуемом комбикорме г 3 (усошо 3300 ккал/кг) активность 3 ПЛ вжировой ткани увеличивается, а активность :".1 Л сггйгатся, в связи с этимвеличина...

Номер патента: 1199256

Опубликовано: 23.12.1985

Авторы: Аитов, Мокеев

МПК: A63B 71/00

Метки: действий, регистрации, спортсмена

...попытки аналогична. При неправильном выполнении упражнения (подтягивание) сигналы не совладают во времени и поэтому схема 20 совпадения не выдает сигнал на формирование счетного импульса, и фиксация попытки не осуществляется,4 О При отжимании от пола в упоре блок 2настривается следующим образом (используются все три датчика): включается переключатель 18, кнопкой 19 включаются ком.мутаторы 9 - 11 и резисторами Р 1 и Р 2 устанавливаются соответственно следующие за держки для первого датчика 1 - (з (фиг,4),для второго датчика 1 ь 1 з, для третьего датчика задержка во времени равна нулю.В результате при правильном выполнении упражнения импульсы со всех датчиков совпадают и схема 20 совпадения выдает сигнал на формирование счетного...

Номер патента: 1173527

Опубликовано: 15.08.1985

Авторы: Аитов, Костенко, Кутдусов, Рожнов

МПК: H03K 3/53

Метки: генератор, импульсов, униполярных

...из которых образован тиристорами 3 - 6, встречными диодами 7 - 10 и последовательным контуром из конденсатора 11 и катушки индуктивности 12, включенным в диагональ.Нагрузочный межэлектродный промежуток (нагрузка) 13 присоединен катодом к анодам тиристоров 3 и 6 анодных групп мостов 1 и 2, а анодом - к второму выводу дросселя 14, первый вывод которого соединен с положительным полюсом источника пита ния 15, отрицательный полюс которого соединен с точкой соединения тиристоров 4 и 5 и диодов 8 и 9 катодных групп мостов 1 и 2. Конденсатор 16, диод 17 и тиристор 18 вводятся дополнительно для улучшения формы выходных импульсов (фиг. 2 б).Исходное состояние перед пуском генератора с указанной на фиг. 1 полярностью напряжения на конденсаторах...

Номер патента: 1173508

Опубликовано: 15.08.1985

Автор: Аитов

МПК: H02M 7/515

Метки: инвертор

...плечи которого образованы тиристорами 1 - 4, встречно"параллельно тиристорам 2 и 3 включены диоды 5 и 6, в диагональ моста включены 15 последовательно соединенные коммутирующий конденсатор 7 и нагрузка 8, последовательно с вентилями - две магнитосвязанные (согласное включение) секции коммутирующего дросселя 9, 20 К входным выводам тиристорный мост подключен через входной дроссель 10.Ипиертор в установившемся режиме работает следующим образом.Конденсатор 7, заряжается до на пряженпя, большего чем входное, с полярностью, указанной без скобок. Импульсы управления подаются поочередно через 180 выходной частоты одновременно на соответствующие диагональные 30 тиристоры, например на тиристоры 1, 3,оа через 180 на тиристоры 2, 4 и т.д,При...

Номер патента: 1171936

Опубликовано: 07.08.1985

Авторы: Аитов, Габбасов

МПК: H02M 7/515

Метки: инвертор, последовательный

...мощности дроссельного оборудования и повышение КПД.На чертеже приведена принципиальная схема последовательного инвертора.Последовате 114 ный . инвертор содержит пары встречно-параллельно соединенных вентилей 1 и 2,3 я 4, 5 и 6, 7 и 8, дроссель фильтра 9, отекающие диоды 10 13, коммутирующие конденсаторы 14 и 15, коммутирующие дроссели 16 и 17 и нагрузку 18.Общие аноды диодов 10 и 12 через дроссель фильтра 9 подключены к плюсу источника питания, а общие катоды диодов 11 и 13 - к минусу источника питания, причем одинаковые коммутирующие дроссели 16 и 17 выполнены магнитосвязанными и включены согласно.Пусть в данный момент времени ток проводят вентили 5 и 7 и конденсаторы 14 и 15 заряжены до напряжения большего, чем напряжения...
